地下车库设计规范
1.总平面设计
地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计
汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:
出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。曲线坡道还应满足小型车转弯半径不小于6.0m的要求。通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计
小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。缓坡直线坡段水平长度不应小于3.6m,曲线坡段水平长度不应小于2.4m,且曲线半径不应小于20m。大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%～7.5%),而不是其它值。实践中直线缓坡不如曲线缓坡实用,一是因为曲线缓坡(2.4m)比直线缓坡(3.6m)可以更短,二是曲线缓坡更平滑,更舒适。通过计算得知,当直线坡道高差大于0.72m时,曲线坡道高差大于1.08m时,设计缓坡距离会更短,更经济。当条件允许时,汽车坡道的舒适坡度应设计在8%～10%之间。曲线坡道还应在横向设计2%～6%的超高坡度,利用汽车重力平衡向心力,增加舒适性。超高设计要明确外环高,内环低,是由外环坡向内环。
汽车坡道最小净高《汽设规》规定不小于2.2m。因地下汽车库经常与地下锅炉
房、水泵房、变电站等设备用房毗邻,汽车坡道同时会兼做设备用房设备安装进出口,所以此时设计净高应大于2.5m为宜。汽车坡道应有良好的排水措施,通过实践,汽车坡道如设三道截水沟效果非常好,如下图所示:
在坡道开始站设一道截水沟,在设计0.1m～0.15m高反坡段,有效防止室外水漫流进车道内。中间坡道开口部位以内设计一道截水沟,把开口部位的雨水排出,坡道末端设一道截水沟,把其它溅进或汽车带进的雨水排出。
4.汽车坡道做法设计
汽车坡道的做法在图集88J1-1(工程做法)和88J9-2(室外工程)中有很多种,从面层上区分有混凝土坡道、水泥金钢砂防滑坡道、铺台工砖坡道、花岗岩坡道、环氧防滑涂料坡道等几种。汽车坡道面层的主要做用是防滑,防滑做法不外乎三种情况:(1) 材质本身外麻面,利用材质的凹凸不平达到防滑效果,如麻矿场砖面层、毛面花岗石面层,环氧防滑涂料等面层,防滑效果一般;(2) 材质本身平滑,设计中通过特殊处理或嵌入水泥砂浆、缸砖面层等防滑效果中等;(3) 材质本身平滑,设计施工中做出宽度和深度不同的凹槽,以此达到防滑效果,如凹线细石混凝土坡道,开凹槽花岗石坡道等防滑效果好。实践中这三种面层做法的防滑效果越好的,其舒适性越差,使用时做凹槽的坡道噪声很大,行车时的振动也很利害,不很舒服。前两种做法在雨雪天气,特别是冬天汽车坡道上有积雪时,行车有打滑现象,地下
车库的有安全隐患。目前很多汽车坡道在开口部位加阳光板罩棚等屋盖措施,可有效避免有雪残留在汽车坡道上,所以设计中如果汽车坡道开口部位有盖时,应采用前两种做法,最好是第一种做法;当开口无盖时,应采用由凹槽的第三种做法。如
果开口无盖也采用前两种做法,需要车库值班人员及时清理积雪。
这种做法用于人行坡道还可以用于汽车坡道很不可取。噪声大,振动大不说,凸出的尖角很快就有很多被汽车压坏,减弱防滑效果。这样的做法在设计中不宜采用。正确的做法如上图2所示,横向做出凹槽。凹槽的间距不宜过密。实践中凹槽间距100～170mm,深度60～70mm为宜。
地下室设计要注意什么
1.概念设计：
地下室往往为高层的上部结构的嵌固部位，地下室外墙刚度大，结构布置时要根据《高规》5.3.7来保证刚度，平面上尽量能刚度均匀，各层板包括顶板厚度要厚，总之尽量能使得地下室是一个坚固的箱体。
2.荷载：外部的水、土、人防荷载，内部的竖向荷载（车库、设备用房等）和水平荷载（水池）等。水浮力是一个很大的荷载，抗浮设计也是重点。
3.如果是人防地下室：根据人防规范设计，按等级确定等效静力荷载，对顶
板底板和口部，要选对荷载。要根据人防要求配合预留人防门（出许多大样图）。还要跟其他专业合作，尽量避免无关管道穿进人防地下室，必要时还需设置顶板上夹层走管道。人防地下室一般考虑平战结合，对于某些大跨度结构，可以考虑战时另加钢结构支顶来减少跨度减少截面尺寸等。进出口和管井需做成钢筋混凝土防倒伏或防爆波等等。其他还要如一般地下室要求。
4.如果是一般地下室：地下室外墙是设计重点，要按水、土压力验算外墙抗裂（抗裂够了，强度就基本没问题）。
5.地下室做车库的：地下室内柱子布置和尺寸，要尽量满足多放车的原则，有影响放车的方向不要增加尺寸往其他方向想出路。地下室净高要满足车库要求，注意设备专业的管道会很大影响净高。进出车坡道要注意表达清楚。机械停车的，要甲方提供资料配合设计。有条件的，在柱角预埋角钢护角。
6.地下室的设备用房：生活用水池要求脱离结构布置，水池一般有吸水槽，（结构专业比较讨厌这种凹槽），泵房有水沟，排水井等。电房有电缆沟，布置影响层高或需做凹槽等，空调机房往往需要有通气井，顶板需留孔。
7.地下室抗浮：低层下面的地下室往往抗浮不足，需增加自重或覆土，或抗拔桩和锚杆处理。
8.地下室防水：底板、外墙或有覆土的顶板，需用抗渗混凝土，建筑上可能还在外部做柔性防水，这时底板采用梁板结构不方便防水层施工，如柱网不大，可以考虑采用无梁楼盖式底板。留施工缝和后浇带等须做止水，考虑高低层之间留沉降缝的，要考虑永久止水问题。
9.考虑施工方法：对于很深的地下室，往往要跟支护方法结合，如采用地下连续墙支护，可以考虑逆作法施工，对于不用逆作法施工的有内支撑系统的,也要根据实际考虑其相应的措施。
10.施工过程配合经常碰到的问题：施工队往往很难理解底板的双向受力或反向受力控制等因素，钢筋的搭接会出现接头位置不对的问题，另外地下室底板如比较厚，有施工缝留设不对，大体积混凝土水化热控制不好等问题
11、计算的时候要考虑裂缝的宽度，和验算。不要试图提高钢筋的强度而减少裂缝
12、施工缝的处理要做好，从我们的经验，建议预埋止水钢板比橡胶带好
13、计算水位要取洪水的最高水位，地铁的几次事故得出的教训
14、抗震荷载的控制
15、人防的控制
16、地下室的主体结构只是小菜，更危险的是地下室的基坑

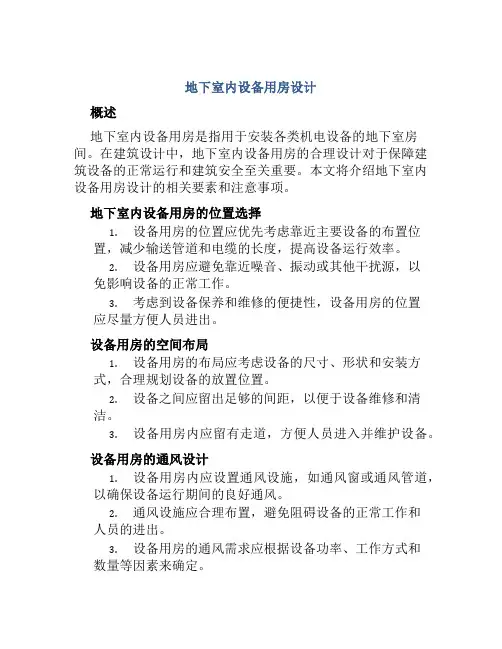

地下室内设备用房设计
位于高层建筑地下室内的设备用房布置受到众多条件的制约,柱网大小,剪力墙、出入位置、运输通道、净高等等。设备用房布置的是否合理,是一个各专业配合的集合体,一般应遵守下列原则:
1)根据规划要点要求考虑进线、出线与市政管网接口,宜集中布置;
2)避开人防区出线;
