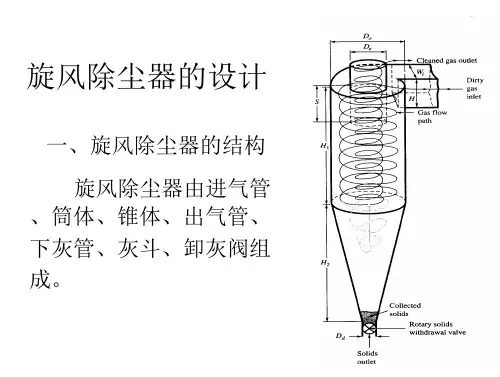

旋风除尘器的结构参数4．1 旋风器的结构参数旋风器结构尺寸一般以筒体直径D1（m）为定性尺寸给出各部位的无因次比值，旋风器在筒体直径D1确定之后，可以按照无因次结构比值K D2、K D3、K D4、K H1、K H2、K H、K a、K b、K S确定其他部位尺寸，参见图1。

即：K D2=D2/ D1 K D2=D3/ D1 K D4=D4/ D1 K D2=D2/ D1 K H1= H1/ D1 K H2= H2/ D1K a=a/ D1 K b= b/ D1 K S= s/ D1 K H= H/ D1 = K H1+ K H2- K S其中D1筒体直径、D2芯管进口直径、D3芯管出口直径、D4锥体下部直径（排灰口直径），m；H芯管进口截面到锥体排灰口的距离（或称分离区高度）、H1筒体高度、H2锥体高度，m；a进口宽度、b进口高度、s芯管插入深度，m。

表1中列出了部分旋风器的结构参数[1-4]。

4.2 旋风器进口速度和筒体截面标称速度旋风器进口速度v0（m/s）指气流L（m3/h）由旋风器进口进入时的速度，筒体截面标称速度v A( m/s)是指气流量L与旋风器筒体截面面积的比值，即（1）4.3 阻力计算（2）式中ΔP--旋风器阻力，Pa；P d--气流动压；P d0、P dA--分别为对应于进口截面和筒体面的气流动压，Pa；ρ--气体密度，kg/m3。

Ρ=353K B/（273+t）（空气）；ρ=366 K B/（273+t）（一般烟气）（3）式中K B环境压力B的修正系数，K B =B/ B a，B a为标准大气压力（101.3kPa）。

t为气体温度，℃。

ξ为设备厂家提供的旋风器阻力系数，常见旋风器的阻力系数ξ见表2、3,可以用ξ0或ξA表示。

常见高效旋风器的阻力系数ξ表2-1常见旋风器的阻力系数ξ0表2-2ξ0为对应于进口截面的阻力系数；ξA为对应于筒体截面的阻力系数，可以反映同一直径的不同类型旋风器在处理相同风量时的阻力大小。

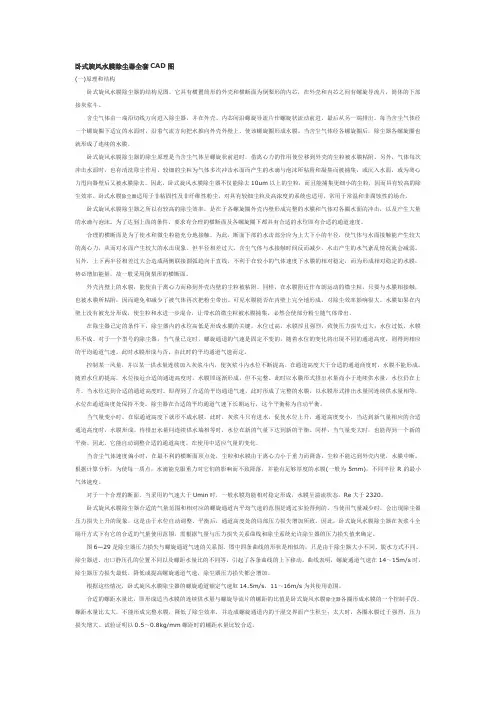

卧式旋风水膜除尘器全套CAD图(一)原理和结构卧式旋风水膜除尘器的结构见图。

它具有横置筒形的外壳和横断面为倒梨形的内芯，在外壳和内芯之间有螺旋导流片，筒体的下部接灰浆斗。

含尘气体由一端沿切线方向进入除尘器，并在外壳、内芯间沿螺旋导流片作螺旋状流动前进，最后从另一端排出。

每当含尘气体经一个螺旋圈下适宜的水面时，沿着气流方向把水推向外壳外壁上，使该螺旋圈形成水膜。

当含尘气体经各螺旋圈后，除尘器各螺旋圈也就形成了连续的水膜。

卧式旋风水膜除尘器的除尘原理是当含尘气体呈螺旋状前进时，借离心力的作用使位移到外壳的尘粒被水膜粘附。

另外，气体每次冲击水面时，也有清洗除尘作用，较细的尘粒为气体多次冲击水面而产生的水滴与泡沫所粘附和凝集而被捕集，或沉入水面，或为离心力甩向器壁后又被水膜除去。

因此，卧式旋风水膜除尘器不仅能除去10um以上的尘粒，而且能捕集更细小的尘粒，因而具有较高的除尘效率。

卧式水膜除尘器适用于非粘固性及非纤维性粉尘，对具有较细尘粒及高浓度的系统也适用，常用于常温和非腐蚀性的场合。

卧式旋风水膜除尘器之所以有较高的除尘效率，是在于各螺旋圈外壳内壁形成完整的水膜和气体对各圈水面的冲击，以及产生大量的水滴与泡沫。

为了达到上面的条件，要求有合理的横断面及各螺旋圈下都具有合适的水位即有合适的通道速度。

合理的横断面是为了使水和微尘粒能充分地接触。

为此，断面下部的水击部分应为上大下小的半径，使气体与水面接触能产生较大的离心力，从而对水面产生较大的水击现象。

但半径相差过大，含尘气体与水接触时间反而减少，水击产生的水气紊乱情况就会减弱。

另外，上下两半径相差过大会造成两侧联接圆弧趋向于直线，不利于在较小的气体速度下水膜的相对稳定，而为形成相对稳定的水膜，势必增加能量，故一般采用倒梨形的横断面。

外壳内壁上的水膜，能使由于离心力而移到外壳内壁的尘粒被粘附。

同样，在水膜附近作布朗运动的微尘粒，只要与水膜相接触，也被水膜所粘附，因而避免和减少了被气体再次把粉尘带出。

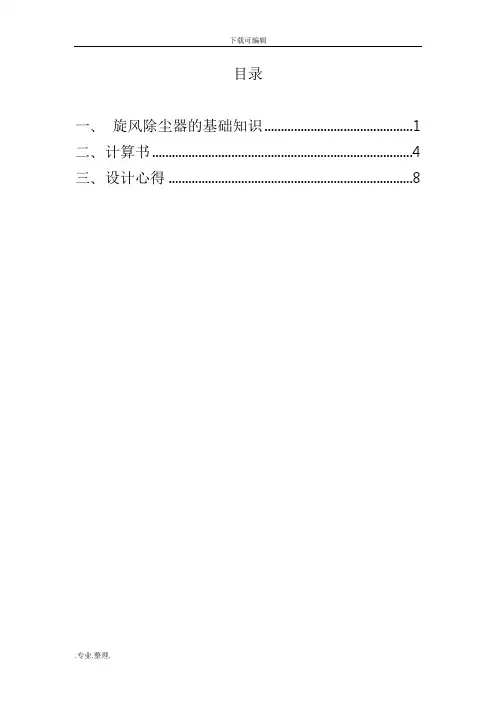

目录一、旋风除尘器的基础知识 (1)二、计算书 (4)三、设计心得 (8)一、旋风除尘器的基础知识旋风除尘器是利用旋转气流产生的离心力从气流中分离，用来分离粒径大于5～15 以上的颗粒物。

工业上已有100多年的历史。

特点：结构简单、占地面积小，投资低，操作维修乖、方便，压力损失中等，动力消耗不大，可用各种材料只、制造，能用于高温、高压及腐蚀性气体并可回收干颗粒物，效率可达80%左右。

1.1 旋风除尘器的工作原理普通旋风除尘器由简体、锥体和进、排气管等组成。

含尘气体由进口切向进入后，沿筒体内壁由上向下做圆周运动，并有少量气体沿径向运动到中心区内。

这股向下旋转的气流大部分到达锥体顶部附近时折转向上，在中心区域旋转上升，最后由排气管排出。

这股气流做向上旋转运动时，也同时进行着径向离心运动。

气流旋转运动时，尘粒在离心力作用下，逐渐向外壁移动。

到达外壁的尘粒，在外旋流的推力和重力的共同作用下，沿器壁落至灰斗中，实现与气流的分离。

此外，当气流从除尘器顶向下高速旋转时，顶部压力下降，使一部分气流带着微细尘粒沿筒体内壁旋转向上，到达顶盖后再沿排气管外壁旋转向下，最后汇入排气管排走。

1.2 旋风除尘器的性能指标除尘装置性能用技术指标和经济指标来评价。

技术指标主要有处理能力、净化效率和压力损失等；经济指标主要有设备费、运行费和占地面积等。

此外，还应考虑装置的安装、操作、检修的难易等因素。

（1）处理能力除尘装置的处理能力是指除尘装置在单位时间内所能处理的含尘气体的流量，一般以体积流量Q表示。

实际运行的净化装置，由于本体漏气等原因，往往装置进口和出口的气体流量不同，因此，用两者的平均值表示处理能力。

（2）净化效率净化效率是表示除尘装置捕集粉尘效果的重要技术指标，可定义为被捕集的粉尘量与进入装置的总粉尘量之比。

总效率η：总效率是指同一时间内净化装置去除的污染物数量与进入装置的污染物数量之比。

通过率：当净化效率很高时，或为了说明污染物的排放率，有时采用通过率来表示除尘装置的性能。

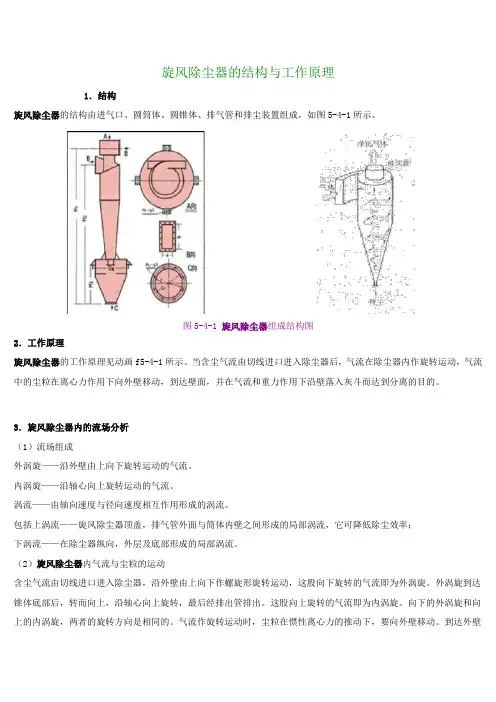

旋风除尘器的结构与工作原理1．结构旋风除尘器的结构由进气口、圆筒体、圆锥体、排气管和排尘装置组成，如图5-4-1所示。

图5-4-1旋风除尘器组成结构图2．工作原理旋风除尘器的工作原理见动画f5-4-1所示。

当含尘气流由切线进口进入除尘器后，气流在除尘器内作旋转运动，气流中的尘粒在离心力作用下向外壁移动，到达壁面，并在气流和重力作用下沿壁落入灰斗而达到分离的目的。

3．旋风除尘器内的流场分析（1）流场组成外涡旋——沿外壁由上向下旋转运动的气流。

内涡旋——沿轴心向上旋转运动的气流。

涡流——由轴向速度与径向速度相互作用形成的涡流。

包括上涡流——旋风除尘器顶盖，排气管外面与筒体内壁之间形成的局部涡流，它可降低除尘效率；下涡流——在除尘器纵向，外层及底部形成的局部涡流。

（2）旋风除尘器内气流与尘粒的运动含尘气流由切线进口进入除尘器，沿外壁由上向下作螺旋形旋转运动，这股向下旋转的气流即为外涡旋。

外涡旋到达锥体底部后，转而向上，沿轴心向上旋转，最后经排出管排出。

这股向上旋转的气流即为内涡旋。

向下的外涡旋和向上的内涡旋，两者的旋转方向是相同的。

气流作旋转运动时，尘粒在惯性离心力的推动下，要向外壁移动。

到达外壁的尘粒在气流和重力的共同作用下，沿壁面落入灰斗。

气流从除尘器顶部向下高速旋转时，顶部的压力发生下降，一部分气流会带着细小的尘粒沿外壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，从排出管排出。

这股旋转气流即为上涡旋。

如果除尘器进口和顶盖之间保持一定距离，没有进口气流干扰，上涡旋表现比较明显。

对旋风除尘器内气流运动的测定发现，实际的气流运动是很复杂的。

除切向和轴向运动外还有径向运动。

特·林顿（T.Linden）在测定中发现，外涡旋的径向速度是向心的，内涡旋的径向速度是向外的，速度分布呈对称型。

（3）切向速度切向速度是决定气流速度大小的主要速度分量，也是决定气流中质点离心力大小的主要因素。

切向速度的变化规律为：外涡旋区：r↑，切向速度ut↓；内涡旋区：r↑，切向速度ut↑。

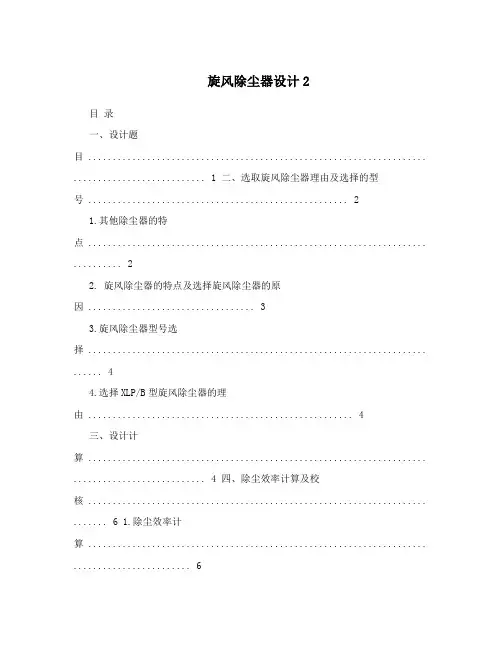

旋风除尘器设计2目录一、设计题目 ..................................................................... ........................... 1 二、选取旋风除尘器理由及选择的型号 (2)1.其他除尘器的特点 ..................................................................... . (2)2. 旋风除尘器的特点及选择旋风除尘器的原因 (3)3.旋风除尘器型号选择 ..................................................................... (4)4.选择XLP/B型旋风除尘器的理由 (4)三、设计计算 ..................................................................... ........................... 4 四、除尘效率计算及校核 ..................................................................... ....... 6 1.除尘效率计算 ..................................................................... (6)2.除尘效率校核 ..................................................................... .................. 7 五、附图 ..................................................................... .................................. 8 六、备注 ..................................................................... . (8)一、设计题目某工厂一台锅炉，风量10000立方米?小时，烟气温度300?，粉尘密度4.5克?立方米，烟尘密度2000千克?立方米，经测试，粉尘粒径分布如表1所示。

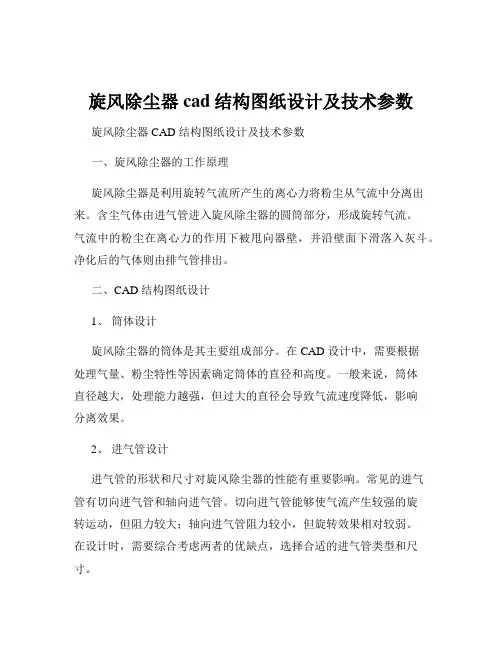

旋风除尘器cad结构图纸设计及技术参数旋风除尘器 CAD 结构图纸设计及技术参数一、旋风除尘器的工作原理旋风除尘器是利用旋转气流所产生的离心力将粉尘从气流中分离出来。

含尘气体由进气管进入旋风除尘器的圆筒部分，形成旋转气流。

气流中的粉尘在离心力的作用下被甩向器壁，并沿壁面下滑落入灰斗。

净化后的气体则由排气管排出。

二、CAD 结构图纸设计1、筒体设计旋风除尘器的筒体是其主要组成部分。

在 CAD 设计中，需要根据处理气量、粉尘特性等因素确定筒体的直径和高度。

一般来说，筒体直径越大，处理能力越强，但过大的直径会导致气流速度降低，影响分离效果。

2、进气管设计进气管的形状和尺寸对旋风除尘器的性能有重要影响。

常见的进气管有切向进气管和轴向进气管。

切向进气管能够使气流产生较强的旋转运动，但阻力较大；轴向进气管阻力较小，但旋转效果相对较弱。

在设计时，需要综合考虑两者的优缺点，选择合适的进气管类型和尺寸。

3、排气管设计排气管位于旋风除尘器的顶部，其直径和插入深度会影响净化后气体的排出和粉尘的二次夹带。

排气管直径过小会导致阻力增加，过大则会降低分离效率。

排气管插入深度过浅容易引起粉尘的二次夹带，过深则会增加阻力。

4、灰斗设计灰斗用于收集分离下来的粉尘，其形状和尺寸应保证粉尘能够顺利排出，避免堆积。

同时，为了防止粉尘在灰斗内搭桥，灰斗的壁面应具有一定的倾斜角度。

在进行 CAD 结构图纸设计时，需要考虑各部分之间的连接方式和密封性能，确保旋风除尘器的整体结构稳固、气密。

三、技术参数1、处理气量处理气量是旋风除尘器设计的重要参数之一。

它决定了设备的尺寸和性能。

处理气量通常根据生产工艺中的粉尘产生量和排放要求来确定。

2、分离效率分离效率是衡量旋风除尘器性能的关键指标。

它表示被分离出来的粉尘质量与进入除尘器的粉尘质量之比。

分离效率受到多种因素的影响，如筒体直径、进气管形状、气流速度等。

3、压力损失压力损失是指气体通过旋风除尘器时所产生的压力降。

4．1 旋风器的结构参数旋风器结构尺寸一般以筒体直径D1（m）为定性尺寸给出各部位的无因次比值，旋风器在筒体直径D1确定之后，可以按照无因次结构比值K D2、K D3、K D4、K H1、K H2、K H、K a、K b、K S确定其他部位尺寸，参见图1。

即：K D2=D2/ D1 K D2=D3/ D1 K D4=D4/ D1 K D2=D2/ D1 K H1= H1/ D1 K H2= H2/ D1K a=a/ D1 K b= b/ D1 K S= s/ D1 K H= H/ D1 = K H1+ K H2- K S其中D1筒体直径、D2芯管进口直径、D3芯管出口直径、D4锥体下部直径（排灰口直径），m；H芯管进口截面到锥体排灰口的距离（或称分离区高度）、H1筒体高度、H2锥体高度，m；a进口宽度、b进口高度、s芯管插入深度，m。

表1中列出了部分旋风器的结构参数[1-4]。

常见旋风器的结构尺寸表1型号K D2K D3K D4K H1K H2K a K b K S Ducon-SDC 0.55 0.55 0.24 0.90 1.52 0.225 0.434 1.33 Ducon-SDM 0.535 0.535 0.24 0.90 1.52 0.234 0.593 1.33 ЦH0.59 0.59 0.35 1.50 1.50 0.20 0.60 1.20ЦK0.546 0.546 0.293 0.60 1.33 0.213 0.387 1.00CLG 0.55 0.55 0.17 1.00 2.50 0.23 0.44 0.70CZT 0.50 0.50 0.30 0.917 2.80 0.179 0.717 0.677XLK 0.50 0.50 0.165 2.00 3.00 0.26 1.00 1.10XLT/A 0.60 0.60 2.62 2.00 0.26 0.66 1.50XLP/A 0.60 0.60 0.18 2.90 1.30 0.26 0.780 0.734XLP/B 0.60 0.60 0.43 1.70 2.30 0.30 0.60 0.46XCZ 0.50 0.50 0.40 0.92 2.75 0.18 0.72 0.72XCX 0.50 0.50 0.25 1.20 2.85 0.24 0.24 0.90XCY 0.50 0.65 0.40 0.90 2.75 0.18 0.72 0.82XCD 0.50 0.50 0.25 1.10 2.50 0.286 0.80 0.80 Stirmand(h) 0.50 0.50 0.40 1.50 2.50 0.20 0.50 0.50 Swift 0.40 0.40 0.40 1.40 2.50 0.21 0.44 0.50 井伊谷钢一0.50 0.50 0.40 1.00 2.00 0.30 0.60 0.70 Leith-Licht 0.50 0.50 0.375 3.00 2.00 0.16 0.44 1.25Friedland 0.69 0.69 0.40 2.00 2.00 0.25 0.50 0.62 Strn 0.50 0.50 0.40 1.25 0.75 0.20 0.45 0.62XCY-Ⅱ0.50 0.65 0.40 2.70 2.70 0.09/2 0.72 0.824.2 旋风器进口速度和筒体截面标称速度旋风器进口速度v0（m/s）指气流L（m3/h）由旋风器进口进入时的速度，筒体截面标称速度v A( m/s)是指气流量L与旋风器筒体截面面积的比值，即（1）4.3 阻力计算（2）式中ΔP--旋风器阻力，Pa；P d--气流动压；P d0、P dA--分别为对应于进口截面和筒体面的气流动压，Pa；ρ--气体密度，kg/m3。

目录一、旋风除尘器的基础知识 (1)二、计算书 (4)三、设计心得 (8)一、旋风除尘器的基础知识旋风除尘器是利用旋转气流产生的离心力从气流中分离，用来分离粒径大于5～15 以上的颗粒物。

工业上已有100多年的历史。

特点：结构简单、占地面积小，投资低，操作维修乖、方便，压力损失中等，动力消耗不大，可用各种材料只、制造，能用于高温、高压及腐蚀性气体并可回收干颗粒物，效率可达80%左右。

1.1 旋风除尘器的工作原理普通旋风除尘器由简体、锥体和进、排气管等组成。

含尘气体由进口切向进入后，沿筒体内壁由上向下做圆周运动，并有少量气体沿径向运动到中心区内。

这股向下旋转的气流大部分到达锥体顶部附近时折转向上，在中心区域旋转上升，最后由排气管排出。

这股气流做向上旋转运动时，也同时进行着径向离心运动。

气流旋转运动时，尘粒在离心力作用下，逐渐向外壁移动。

到达外壁的尘粒，在外旋流的推力和重力的共同作用下，沿器壁落至灰斗中，实现与气流的分离。

此外，当气流从除尘器顶向下高速旋转时，顶部压力下降，使一部分气流带着微细尘粒沿筒体内壁旋转向上，到达顶盖后再沿排气管外壁旋转向下，最后汇入排气管排走。

1.2 旋风除尘器的性能指标除尘装置性能用技术指标和经济指标来评价。

技术指标主要有处理能力、净化效率和压力损失等；经济指标主要有设备费、运行费和占地面积等。

此外，还应考虑装置的安装、操作、检修的难易等因素。

（1）处理能力除尘装置的处理能力是指除尘装置在单位时间内所能处理的含尘气体的流量，一般以体积流量Q表示。

实际运行的净化装置，由于本体漏气等原因，往往装置进口和出口的气体流量不同，因此，用两者的平均值表示处理能力。

（2）净化效率净化效率是表示除尘装置捕集粉尘效果的重要技术指标，可定义为被捕集的粉尘量与进入装置的总粉尘量之比。

总效率η：总效率是指同一时间内净化装置去除的污染物数量与进入装置的污染物数量之比。

通过率：当净化效率很高时，或为了说明污染物的排放率，有时采用通过率来表示除尘装置的性能。
