数字电子钟设计报告

数字电子钟一．摘要数字电子钟是一个将“时”，“分”，“秒”显示于人的视觉器官的计时装置。

它的计时周期为24小时，显示满刻度为23时59分59秒。

因此，一个基本的数字钟电路主要由译码显示器、“时”，“分”，“秒”计数器、校时电路和振荡器组成。

主电路系统由秒信号发生器、“时、分、秒”计数器、译码器及显示器、校时电路、整点报时电路组成。

秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用石英晶体振荡器加分频器来实现。

将标准秒信号送入“秒计数器”，“秒计数器”采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用60进制计数器，每累计60分钟，发出一个“时脉冲”信号，该信号将被送到“时计数器”。

“时计数器”采用24进制计时器，可实现对一天24小时的累计。

译码显示电路将“时”、“分”、“秒”计数器的输出状态用七段显示译码器译码，通过七段显示器显示出来。

校时电路时用来对“时”、“分”、“秒”显示数字进行校对调整。

采用74160，74393实现24进制和60进制，从而实现计数功能。

目录一．正文 (3)1.1系统设计 (3)1.11设计原理（数字电子钟结构框图）： (3)1.12石英晶体振荡器 (3)1.2单元电路设计 (4)1.21时、分、秒计数器的设计： (4)1.2.1.1 元器件的选择：74LS160 同步十进制计数器、与非门 (4)1.2.1.2 二十四进制计数器电路图 (5)1.2.1.3 六十进制计数器电路图 (6)1.2.1.4 秒脉冲谐振电路： (6)1．3系统的测试 (8)1.3.1 N进制级联 (8)1.3.2分频器电路 (8)1.3.3.调校电路 (9)1.4 总结 (10)参考文献 (10)附录 (11)1.元器件的明细表 (12)一．正文1.1系统设计1.11设计原理（数字电子钟结构框图）：数字电子钟是一个典型的数字电路系统，其由直流稳压电源，秒脉冲发生器，时、分、秒计数器以及校时和显示电路组成结构框图如下：图表 11.12石英晶体振荡器：石英晶体振荡器的特点是振荡频率准确，电路结构简单，频率易调节。

《开放创新实践1》报告题目：数字电子钟学年：2014-2015学期： 1专业：电子信息工程班级：电子131学号：姓名：李佳斌学号：姓名：陈锦锋指导教师：王阳时间：2014年12 月21日～2015年1 月4 日浙江万里学院电子信息学院一、设计要求和指标1、用24小时小时制进行时间显示。

2、能显示时、分、秒。

3、校时功能（2HZ信号调时）。

4、整点报时（发生在00时00分），红灯亮5秒。

二、原理总框图和设计思路说明数字钟主要分为数码显示器、60进制和24进制、频率振荡器、校时电路和报时电路几个部分。

数字钟要完成显示徐璈6个数码管，八段的数码管需要译码器才能显示，然后要实现时分秒的计时需要60进制和24进制计数，本次实验中我们采用74192芯片来实现。

在仿真软件中的发生信号可用函数发生器仿真。

电子钟需要2HZ 和1HZ的信号，此处我们用7476来实现对8HZ信号的分频。

三、各分模块设计与实现1、显示模块的设计与实现因为计算机输出的是BCD码，要想在数码管上显示十进制数，就必须先把BCD码转换成 7 段字型数码管所要求的代码。

我们把能够将计算机输出的BCD码换成 7 段字型代码，并使数码管显示出十进制数的电路称为“七段字型译码器”。

7448七段显示译码器输出高电平有效，用以驱动共阴极显示器。

该集成显示译码器设有多个辅助控制端，以增强器件的功能。

7448的功能表如下表所示，它有3个辅助控制端LT、RBI、BI/RBO。

其电路图如下2、计数模块的设计与实现原理说明。

十进制可逆计数器74192是同步可预知4位计数器，其引脚排列如下图所示，LD是预置控制端，A、B、C、D是预置输入端UP、DOWN是加法、减法脉冲输入端，BO为5输出端，CO为进位输出端。

电路图（60进制）（24进制）其仿真图如下由仿真图可看出，十位（Q2）从0到5，个位（Q1）从0到9，即从00计数到59后又转回到00，刚好是60进制加法计数器的工作规律3、时钟脉冲模块的设计与实现1）分频模块的设计原理电子钟的分频是需要2Hz与1Hz的频率。

《电子技术》课程设计报告-数字电子钟设计一、背景介绍数字电子钟是一个实时的计时器，它可以按照设定的时刻精确地表示时间。

它使用微处理器和时钟芯片来处理时间。

因此，它可以被视为一个微处理器系统，系统中含有存储器、计数器、报警功能等。

最新的电子时钟如石英钟使用特制石英晶片来制定时钟。

由于石英可以产生完美的电振动，因此可以更准确地检测时钟改变。

二、数字电子钟的设计原理1、时钟驱动电子时钟的操作需要一定的时间和精度，主要是依靠特殊的驱动器来实现的。

驱动器有石英、硅、力学和光学等多种。

其中石英芯片是电子时钟的核心部件并且最常用。

可以让电子时钟每秒产生32千分之一秒的精度。

2、晶振电路晶体振荡器电路是将电能转换成振荡信号和时钟信号的基础电路。

在电子时钟中，晶振电路可以将3.3V的DC电源转换成正弦波信号。

3、控制电路控制电路是接收电子时钟信号，并将其转换为可读取的数字信号的电路。

它通过检测当前的时钟值与它预设的标准值，来决定是否需要重新设定。

4、显示电路为了使时间显示准确，显示电路需要有一定的能力，它可以将控制电路经过变换后的数字转化为可视的数字或符号信号，比如LED。

我们首先使用PIC16F628A微控制器来控制数字电子钟，PIC16F628A是一款常用的单片机，在实现数字电子钟的最基本功能时天然的具有很多优势，即具有丰富的I/O口及高性能的CPU。

而在驱动这个数字电子时钟时，我们选择了普通的石英晶振，其工作电压为3.3V，频率为32.768kHz。

它的作用是将电源电压转换成正弦波信号，然后此信号可以被PIC单片机读取，从而实现全电子时钟功能。

在处理每秒钟走过的时间时，我们使用计数器根据晶振输入的时钟信号逐渐计数，而当计数器计数到一定值时，PIC单片机就知道一秒的时间已经过去，然后继续进行计算.最后，我们选用一个4位共阳极数码管来将这些数据转化为显示数字的动作，它从数据地址上读取数据，然后一次送到一位，就可以实时显示电子时钟的实时时间。

一、任务技术指标设计一个数字电子钟（1）能显示小时、分钟和秒；（2）能进行24小时和12小时转换；（3）具有小时和分钟的校时功能。

二、总体设计思想1.基本原理该数字钟由振荡器、分频器、计数器、译码器、显示器和校时电路等六部分组成。

振荡器产生的钟标信号送到分频器，分频电路将时标信号分成每秒一次的方波秒信号。

秒信号送入计数器进行计数，计数到60秒后向分进位，同理计数到60分后向小时进位，并将计数的结果以BCD-七段显示译码器显示出来。

计数选用十进制计数器74LS760D，校时电路通过选通开关对“时”和“分”进行校时。

二十四小时和十二小时的转换也可以用开关进行选择。

2.系统框图如图1：振荡器产生的钟标信号送到分频器，分频电路将时标信号送至计数器。

计数器通过译码显示把累计的结果以“时”、“分”、“秒”的数字显示出来。

整个过程中可选择用校时电路进行校时。

图1 系统框图三、具体设计1.总体设计电路该数字钟由振荡器、分频器、计数器、显示器和校时电路组成。

振荡器产生的钟标信号送到分频器，分频电路将时标信号分成每秒一次的方波秒信号。

秒信号送入计数器进行计数，计数到60秒后向分进位，同理分计数器计数到60分后向小时进位，并将计数的结果以BCD-七段显示译码器显示出来。

计数选用十进制计数器74LS760D，校时电路通过选通开关对“时”和“分”进行校时。

二十四小时和十二小时的转换可以用开关进行选择。

图2 总体电路图2.模块设计（1）振荡器的设计振荡器是数字钟的核心。

振荡器的稳定度及频率的精确度决定了数字钟计时的准确程度，通常选用石英晶体构成振荡器电路。

石英晶体振荡器的作用是产生时间标准信号。

因此，一般采用石英晶体振荡器经过分频得到这一时间脉冲信号。

电路中采用的是将石英晶体与对称式多谐振荡器中的耦合电容串联起来，就组成了如图3所示石英晶体多谐振荡器。

图3振荡器电路图和仿真波形图（2）分频器的设计对于分频器的设计选定74LS90集成芯片。

.《数字电子技术》课程设计报告设计题目: 数字钟班级学号：1407080701221 1407080701216 1407080701218学生：志强企海清指导教师：周玲时间：2016.6.15-2016.6.16《数字电子技术》课程设计一、设计题目：数字钟的设计一、设计任务与要求：1.时钟显示功能，能够以十进制显示“时”、“分”、“秒”。

其中时为24进制，分秒为60进制。

2. 其他功能扩展：（1）设计一个电路实现时分秒校准功能。

（2）闹钟功能，可按设定的时间闹时。

（3）设计一个电路实现整点报时功能等。

在59分51秒、53秒、55秒、57秒输出750Hz 音频信号，在59分59秒时输出1000Hz信号，音频持续1s，在1000Hz荧屏结束时刻为整点。

二、设计方案：数字电子钟由石英晶体振荡器、分频器、计数器、译码器显示器和校时电路组成。

振荡器产生稳定的高频脉冲信号,作为数字钟的时间基准,然后经过分频器输出标准秒脉冲。

秒计数器满60后向分计数器进位,分计数器满60后向小时计数器进位,小时计数器按照“24翻1”规律计数。

计数器的输出分别经译码器送显示器显示。

计时出现误差时,可以用校时电路校时、校分。

三、芯片选定及各单元功能电路说明：实验器材及主要器件（1）CC4511 6片（2）74LS90 5片（3）74LS92 2片（4）74LS191 1片（5）74LS00 5片（6）74LS04 3片（7）74LS74 1片（8）74LS2O 2片（9）555集成芯片1片（10）共阴七段显示器6片（11）电阻、电容、导线等若干①振荡器石英晶体振荡器的特点是振荡频率准确、电路结构简单、频率易调整。

它还具有压电效应，在晶体某一方向加一电场，则在与此垂直的方向产生机械振动，有了机械振动，就会在相应的垂直面上产生电场，从而机械振动和电场互为因果，这种循环过程一直持续到晶体的机械强度限止时，才达到最后稳定。

这用压电谐振的频率即为晶体振荡器的固有频率。

目录一、概述 (1)数字钟简介设计目的设计要求二、主要实验器材 (2)三、设计原理及方框图 (3)四、各部分的电路及实现 (5)振荡器电路计数器的设计六十进制电路整点报时电路校时电路五、总体电路图设计 (10)六、安装与调试 (12)七、收获与体会 (12)一、概述1.1数字钟简介20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。

数字钟已成为人们日常生活中：必不可少的必需品，广泛用于个人家庭以及车站、码头、剧场、办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。

由于数字集成电路技术的发展和采用了先进的石英技术，使数字钟具有走时准确、性能稳定、集成电路有体积小、功耗小、功能多、携带方便等优点，，因此在许多电子设备中被广泛使用。

电子钟是人们日常生活中常用的计时工具，而数字式电子钟又有其体积小、重量轻、走时准确、结构简单、耗电量少等优点而在生活中被广泛应用，因此本次设计就用数字集成电路和一些简单的逻辑门电路来设计一个数字式电子钟，使其完成时间及星期的显示功能。

多功能数字钟采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。

具有时间显示、走时准确、显示直观、精度、稳定等优点。

电路装置十分小巧,安装使用也方便。

同时在日期中，它以其小巧，价格低廉，走时精度高，使用方便，功能多，便于集成化而受广大消费的喜爱设计目的（1）.让学生掌握组合逻辑电路、时序逻辑电路及数字逻辑电路系统的设计、安装、测试方法；（2）. 进一步巩固所学的理论知识，提高运用所学知识分析和解决实际问题的能力；（3）. 提高电路布局﹑布线及检查和排除故障的能力；（4）.培养书写综合实验报告的能力设计要求（1）设计一个有“时”、“分”、“秒”（12小时59分59秒）显示，且有校时功能的电子钟。

数字电子钟的设计【摘要】本系统由晶体振荡器、分频器、计数器、译码器、七段译码显示器和校准、报时电路组成，采用了CMOS或TTL系列(双列直插式)中小规模集成芯片。

总体方案设计由主体电路和扩展电路两大部分组成。

其中主体电路完成数字钟的基本功能，扩展电路完成数字钟的扩展功能，进行了各单元电路设计，总体安装、制作及调试。

数字钟是一种计时装置，不仅能替代指针式钟表，还可以运用到定时控制、自动计时及时间程序控制等方面，应用广泛。

【关键词】石英晶振、分频器、计数器、译码器、七段译码显示器、校准、整点报时。

第一章数字电子钟总体方案1.1数字电子钟总体方案的确定数字电子钟组成一般由振荡器、分频器、计数器、译码器及显示器等几部分组成。

石英振荡器产生的时标信号送到分频器，分频电路将时标信号分成秒脉冲，秒脉冲送入计数器进行计数，并把累计结果以“时”、“分”、“秒”的数字显示出来。

“秒”的显示由两级计数器和译码器组成的六十进制计数器电路实现，“分“的显示电路与“秒”相同。

“时”的显示由两极计数器和译码器组成的二十四进制计数器电路实现。

秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用石英晶体振荡器加分频器来实现。

将标准秒信号送入“秒计数器”，“秒计数器”采用60进制计数器，每累计60秒发一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用60进制计数器，每累计60分钟，发出一个“时脉冲”信号，该信号将被送到“时计数器”。

“时计数器”采用24进制计时器，可实现对一天24小时的累计。

译码显示电路将“时”、“分”、“秒”计数器的输出状态0进行七段显示译码器译码，通过六位七段译码显示器显示出来。

整点报时电路根据计时系统的输出状态产生一脉冲信号，然后去触发一音频发生器实现报时。

校时电路时用来对“时”、“分”显示数字进行校对调整的。

数字电子钟总体方案框图图1.1.1 数字电子钟组成框图1.2数字电子钟电路组成数字电子钟组成一般由振荡器、分频器、计数器、译码器及七段译码显示器等几部分组成（如图1.2.1所示）。

电子技术课程设计报告设计题目：数字电子时钟班级：学生姓名：学号：指导老师：完成时间：一.设计题目：数字电子时钟二.设计目的：1.熟悉集成电路的引脚安排和各芯片的逻辑功能及使用方法;2.了解数字电子钟的组成及工作原理 ;3.熟悉数字电子钟的设计与制作;三、设计任务及要求用常用的数字芯片设计一个数字电子钟,具体要求如下：1、以24小时为一个计时周期；2、具有“时”、“分”、“秒”数字显示；3、数码管显示电路；4、具有校时功能；5、整点前10秒,数字钟会自动报时,以示提醒；6、用PROTEUS画出电路原理图并仿真验证；四、设计步骤：电路图可分解为：1.脉冲产生电路；2.计时电路；3.显示电路；4校时电路；5整点报时电路;1.脉冲电路是由一个555定时器构成的一秒脉冲,即频率为1HZ；电路图如下：2.计时电路即是计数电路,通过计数器集成芯片如：74LS192 、74LS161、74LS163等完成对秒脉冲的计数,考虑到计数的进制,本设计采用的是74LS192;秒钟个位计到9进10时,秒钟个位回0,秒钟十位进1,秒钟计到59,进60时,秒钟回00,分钟进1；分钟个位计到9进10时,分钟个位回0,分钟十位进1,分钟计到59,进60时,分钟回00,时钟进1；时钟个位记到9进10时,时钟个位回0,时钟十位进1,当时钟计数到23进24时,时钟回00.电路图如下：3.显示电路是完成各个计数器的计数结果的显示,由显示译码器和数码管组成,译码器选用的是4511七段显示译码器,LED数码管选用的是共阴极七段数码管,数码管要加限流电阻,本设计采用的是400欧姆的电阻;电路图如下：4.校时电路通过RS触发器及与非门和与门对时和分进行校准,电路图如下：5.整点报时电路即在时间出现整点的前几秒,数值时钟会自动提醒,本设计采用连续蜂鸣声；根据要求,电路应在整点前10秒开始整点报时,也就是每个小时的59分50秒开始报时,元器件有两个三输入一输出的与门,一个两输入一输出的与门,发生器件选择蜂鸣器;具体电路图如下：六.设计用到的元器件有：与非门74LS00,与门74LS08,74LS11,7段共阴极数码管,计数器芯片74LS192,555定时器,4511译码器,电阻,电容,二极管在电路开始工作时,对计数电路进行清零时会使用到,单刀双掷开关;设计电路图如报告夹纸;七.仿真测试：1.电路计时仿真电路开始计数时：计数从1秒到10秒的进位,从59秒到一分钟的进位,从1分到10分的进位,从59分到一小时的进位,从1小时到10小时的进位,从23小时到24小时的进位,然后重新开始由此循环,便完成了24小时循环计时功能,仿真结果如下：1. 7.2.8.3. 9.4. 10.5. 11.6. 12.13.2.电路报时仿真由电路图可知,U18：A和U18：B的6个输入引脚都为高电平时,蜂鸣器才会通电并发声,当计数器计数到59分50秒是,要求开始报时,而59分59秒时,还在报时,也就是说只需要检测分钟数和秒计数的十位,5的BCD码是4和1,9的BCD码是8和1,一共需要6个测端口,也就是上述的6个输入端口,开始报时时,报时电路状态如图：3.校时电路仿真正常计时校时U15：D和u15:C是一个选通电路,12角接的是秒的进位信号,9角接的是秒的脉冲信号,当SW1接到下引脚时,U15：D接通,u15:C关闭,进位信号通过,计数器的分技术正常计时；当SW1接到上引脚时,U15：D关闭,u15:C接通,校时的秒脉冲通过,便实现了分钟校时,时钟的校时与分钟校时大致相同;八.心得体会以及故障解决设计过程中遇到了一个问题,就是在校时电路开始工作时,校时的选择电路会给分钟和时钟的个位一个进位信号,也就是仿真开始时电路的分钟和时钟个位会有一个1;为了解决这个问题,我采用的是在电路开始工作时,同时给分钟和时钟的个位一个高电平的清零信号来解决,由于时钟的个位和十位的清零端是连在一起的,再加上分钟的个位,在校时小时的时候且当小时跳完24小时时,会给分钟的个位一个清零信号,这时在电路中加一个单向导通的二极管变解决了,具体加在那儿,请参考电路图;在设计过称中,我们也许遇到的问题不止一个两个,而我们要做的是通过努力去解决它；首先我们要具备丰富的基础知识,这是要在学习和实际生活中积累而成的；其次,我们还有身边的朋友同学老师可以请教,俗话说：三人行,必有我师；最后,我们还有网络,当今是个信息时代,网络承载信息的传递,而且信息量非常大,所以我们也可以适当的利用网络资源;通过这次对数字钟的设计与制作,让我了解了设计电路的步骤,也让我了解了关于数字钟的原理与设计理念,要设计一个电路总要先用仿真,仿真成功之后才实际接线;但是仿真是在一个比较好的状态下工作,而电路在实际工作中需要考虑到一些驱动和限流电阻等等,因为,再实际接线中有着各种各样的条件制约和干扰;而且,在仿真中无法成功的电路接法,在实际中因为芯片本身的特性而能够成功;所以,在设计时应考虑两者的差异,从中找出最适合的设计方法;这次学习让我对各种电路都有了大概的了解,所以说,坐而言不如立而行,对于这些电路还是应该自己动手实际操作才会有深刻理解,才能在实际生活和工作中应用起来;。

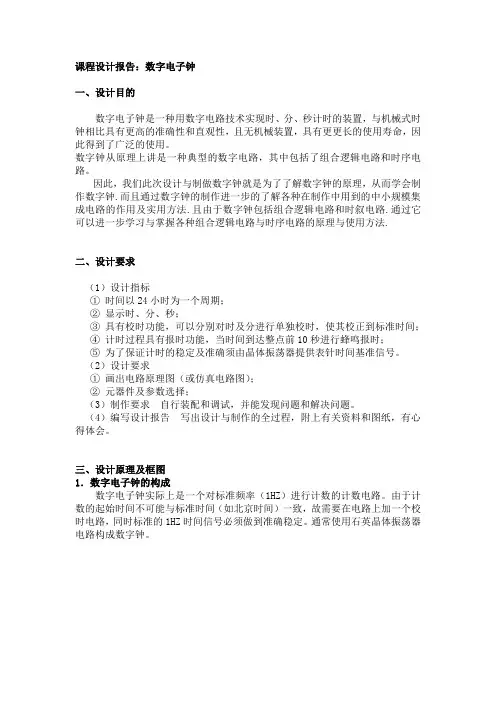

课程设计报告：数字电子钟一、设计目的数字电子钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。

数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。

因此，我们此次设计与制做数字钟就是为了了解数字钟的原理，从而学会制作数字钟.而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法.且由于数字钟包括组合逻辑电路和时叙电路.通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法.二、设计要求（1）设计指标①时间以24小时为一个周期；②显示时、分、秒；③具有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间；④计时过程具有报时功能，当时间到达整点前10秒进行蜂鸣报时；⑤为了保证计时的稳定及准确须由晶体振荡器提供表针时间基准信号。

（2）设计要求①画出电路原理图（或仿真电路图）；②元器件及参数选择；（3）制作要求自行装配和调试，并能发现问题和解决问题。

（4）编写设计报告写出设计与制作的全过程，附上有关资料和图纸，有心得体会。

三、设计原理及框图1．数字电子钟的构成数字电子钟实际上是一个对标准频率（1HZ）进行计数的计数电路。

由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路，同时标准的1HZ时间信号必须做到准确稳定。

通常使用石英晶体振荡器电路构成数字钟。

（a）数字钟组成框图2．晶体振荡器电路晶体振荡器电路给数字钟提供一个频率稳定准确的32768Ｈz的方波信号，可保证数字钟的走时准确及稳定。

不管是指针式的电子钟还是数字显示的电子钟都使用了晶体振荡器电路。

一般输出为方波的数字式晶体振荡器电路通常有两类，一类是用ＴＴＬ门电路构成；另一类是通过ＣＭＯＳ非门构成的电路，本次设计采用了后一种。

如图（b）所示，由ＣＭＯＳ非门Ｕ１与晶体、电容和电阻构成晶体振荡器电路，Ｕ２实现整形功能，将振荡器输出的近似于正弦波的波形转换为较理想的方波。

数字电子钟课程设计报告数字电子钟课程设计报告一、选题背景数字电子钟是一种普及程度很高的电子产品，其在日常生活中的重要性不言而喻。

在学习数字电路的过程中，数字电子钟是一个非常典型的应用案例，可以帮助学生更好地理解数字电路的原理和应用。

二、课程设计目标本课程设计的主要目标是：1. 学生能够掌握数字电子钟的基本原理和电路结构2. 学生能够自主设计并构建数字电子钟电路3. 学生能够理解数字电子钟在实际生活中的应用，并且能够从中感受到数字电路技术的魅力三、课程设计内容1. 理论学习本课程将首先讲解数字电子钟的基本原理和电路结构，包括时钟芯片的选用、时钟电路的设计、数字显示电路的设计等方面。

通过理论学习，学生可以对数字电子钟的工作原理和电路结构有一个全面的了解。

2. 实验设计接下来，本课程将进行实验设计，学生将分小组独立完成数字电子钟的设计和构建。

实验设计的过程中，学生需要针对不同的实验条件和实验要求，自行设计和调整电路结构，并通过实验验证电路的正确性和稳定性。

3. 总结与展示在实验完成后，学生将汇报课程设计成果，并且进行总结和反思。

学生需要重点总结电路设计过程中遇到的问题和解决方法，以及从实践中收获到的重要体验。

通过总结和反思，学生能够更加深入地理解电路设计和数字电路技术的重要性，并且在今后的学习和实践中能够更好地运用数字电路技术。

四、课程设计要点在本课程设计的过程中，需要重点关注以下要点：1. 实验设计过程中，要求学生充分考虑电路的实用性和稳定性，保证设计方案的可行性；2. 实验完成后，学生需将电路仿真结果量化分析和实验结果验收结合进行总结，分析总结即造福于以后自己的项目和竞赛等；3. 在课程过程中，老师需要及时对学生进行指导和鼓励，引导学生积极探索和创新，激发学生的学习兴趣和创造力；4. 课程设计要求学生具备一定的电子技术基础，具体的要求可以根据学生的实际情况制定。

五、课程实施方案课程设计分为三个阶段：理论学习阶段、实验设计阶段和总结与展示阶段。

目录一、引言 (2)二、方案论证选择 (3)2.1设计要求 (3)1.基本要求 (3)2.发挥部分 (3)2.2系统框图 (3)分钟+调整 (3)秒钟 (3)时钟+调整 (3)秒表 (3)闹钟功能 (3)定时报闹 (3)万年历功能 (3)三、电路仿真与设计 (4)3.1核心芯片及芯片管脚图 (4)3.2时、分计数电路模块设计 (4)3.3切换电路模块设计 (5)3.4调整电路模块设计 (6)（1）方案一：利用74125的三态。

(6)（2）方案二：利用74162的置数端（LOAD），置数调整。

(7)3.5整点报时电路模块设计 (8)3.6秒表电路模块设计 (9)3.6定时报闹电路模块设计 (11)3.7万年历电路模块设计 (12)四、遇到的问题.......................................................................... 错误！未定义书签。

五、心得体会.............................................................................. 错误！未定义书签。

一、引言电子钟亦称数显钟（数字显示钟），是一种用数字电路技术实现时、分、秒计时的装置，与机械时钟相比，直观性为其主要显著特点，且因非机械驱动，具有更长的使用寿命，相较石英钟的石英机芯驱动，更具准确性。

电子钟已成为人们日常生活中必不可少的必需品，广泛用于个人家庭以及车站、码头、剧院、办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大地方便。

相对于其他时钟类型，它的特点可归结为“两强一弱”：比机械钟强在观时显著，比石英钟强在走时准确，但是它的弱点为显时较为单调。

数字钟的核心即数字电子技术课程中有关时序逻辑电路、组合逻辑电路的内容。

这些也是我们学电子的学生应该掌握的最基本知识。

通过这次试验，不仅可以加深我对数字电子技术课程的理解，也可以提高自己的动手能力以及实际问题中解决问题的能力，培养对数字电子技术的兴趣。

数字电子钟设计电子设计课程设计报告电子技术课程设计报告——数字电子钟设计学院:课程：小组成员：姓名：学号：指导老师：日期:一、选择课题数字电子钟二、选题意义和技术指标及设计要求1、数字电子钟设计的意义：数字电子时钟早已成为人们生活中不可缺少的必需品，广泛用于个人家庭及车站、码头、剧院和办公室等公共场所，给人们的生活、工作、学习以及娱乐带来了极大的方便。

由于数字集成电路技术的发展使数字钟具有走时准确、性能稳定、携带方便等优点。

而且它还用于计时、自动报时及自动控制等各个领域。

数字电子时钟是采用数字电路实现对时、分、秒数字显示的计时装置，数字钟的精度、稳定度远远的超过老式的机械钟表，并且与机械时钟相比具有更高的准确性和直观性，因此具有更广泛的应用。

2、数字电子钟的设计要求1）数字电子钟的最基本计时功能要保证正常计时；2）数字电子钟需要有校时部分以防止走时不准，能做到快速调整时间；3）数字电子钟需要有整点报时功能以提醒整点时间的到来；4）尽量设计电路时要做到简洁人性化，尽量避免复杂的操作。

3、数字电子钟设计的目的1）熟练掌握我们半年来所学习的数字电子技术基础知识；2）通过设计电路，提高对各种集成电路芯片的认识与理解程度；3）熟悉逻辑电路的特点；4）学会熟练使用电路仿真软件如Multisim的使用；5）提高查找电路故障的能力，培养科学严谨的学习习惯。

4、数字电子钟的技术指标1）设计信号发生器并产生1HZ频率的时钟脉冲信号；2）使用7段数码管实现精准的“时”、“分”、“秒”显示计时；3）以24小时为一个循环计数周期；4）具有手动校时功能，可以随时调整时间防止时间走时不准。

三、电路设计原理分析1、整体设计方案数字电子钟是一种时许组合逻辑电路。

原理图如下：该系统由信号发生器、计数器、译码器、显示数码管等几部分组成。

该系统的工作过程是：信号发生器产生稳定的脉冲信号，输出的信号频率为1HZ，作为数字电子钟的基准信号。

课题一数字电子钟电子钟是一种高精度的计时工具，它采用了集成电路和石英技术，因此走时精度高，稳定性能好，使用方便，且不需要经常调校。

电子钟根据显示方式不同，分为指针式电子钟和数字式电子钟。

指针式电子钟采用机械传动带动指针显示；而数字式电子钟则是采用译码电路驱动数码显示器件，以数字形式显示。

这些译码显示器件，利用集成技术可以做的非常小巧，也可以另加一定的驱动电路，推动霓红灯或白炽灯显示系统，制做成大型电子钟表。

因此，数字式电子钟用途非常广泛。

一、课程设计(综合实验)的目的与要求设计一个具有如下功能的数字电子钟：1．基本功能（1）能直接显示时、分、秒；（2）能正确计时，小时采用二十四进制，分和秒采用60进制；（3）有校时功能，手动调整时、分；2．扩展功能（1）能进行24小时整点报时，要求从59分50秒开始，每2秒钟响一声，共响5次；每响一次声音持续0.5秒。

（2）要求只在6--22点之间每整点报时，23--5点之间整点不报时；（3）具有任意几点几分均可响铃的闹钟控制电路。

响铃1分钟，可人为通过开关使响铃提前终止；二、设计（实验）正文数字电子钟实际上是一个对标准频率（1HZ）进行计数并通过数码管显示的计数电路，由于计数的起始时间与标准时间（如北京时间）不一致，故需要在电路上加一个校时电路。

标准的1HZ时间信号必须准确稳定，可以使用555定时器设计1HZ的振荡电路。

时间计数电路由秒计数器（个位，十位）、分计数器（个位，十位）电路构成，秒个位和秒十位计数器、分个位和分十位计数器均为60进制计数器，而根据设计要求，时个位和时十位计数器为24进制计数器。

1．系统原理框图如下：2.1 分、秒计时器分、秒计时器均为60进制计数器，当秒计时器接受到一个秒脉冲时，秒计数器个位开始从1计数到9，同时在个位计数产生进位时将进位接秒计数器的十位计数器CLK，此时秒显示器将显示00、01、02、...、59、00；每当秒计数器数到00时，就会产生一个脉冲输出送至分计时器，此时分计数器数值在原有基础上加1，其显示器将显示00、01、02、...、59、00，当分计数器产生进位时，将会在进位端产生高电平，进而触发电路，驱动蜂鸣器，起到整点报时的功能。

数电课程设计报告-数字电子钟东北大学第一篇：数电课程设计报告-数字电子钟东北大学课程设计报告设计题目：数字电子钟设计与实现班级：学号：姓名：指导教师：设计时间：摘要数字时钟已成为人们日常生活中必不可少的必需品，广泛于个人家庭以及办公室等公共场所，给人们的生活、学习、工作、娱乐带来了极大的方便。

由于数字集成电路技术的发展采用了先进的三石英技术，使数字时钟具有走时准确、性能稳定、携带方便等优点，它还用于计时、自动报时及自动控制等各个领域。

尽管目前市场上已有现成的数字时钟电路芯片出售，价格便宜、使用也方便，但鉴于数字时钟电路的基本组成包含了数字电路的组成部分，因此进行数定时钟的设计是必要的。

在这里我们将已学过的比较零散的数字电路的知识有机的、系统的联系起来用于实际，来增养我们的综合分析和设计电路的能力。

本次设计以数字时钟为主，实现对时、分、秒数字显示的计数器计时装置，周期为24小时，显示满为23时59分59秒并具４有校时功能的数电子时钟。

电路主要采用中规模的集成电路，本电路主要脉冲产生模块、校时模块、两个六十进制模块（分、秒）、一个二十四进制模块（时）和一个报时逻辑电路组成。

时、分、秒再通过BCD-7段译码显示屏显示出来。

关键词：计数器译码器校时目录概述2 课程设计任务及要求2.1 设计任务2.2 设计要求3 理论设计3.1方案论证3.2 系统设计3.2.1 结构框图及说明3.2.2 系统原理图及工作原理3.3 单元电路设计3.3.1秒脉冲电路设计3.3.2时、分、秒计数器电路3.3.3校时电路3.3.4译码显示电路3.3.5定时电路设计4.软件仿真4.1 仿真电路图4.2 仿真过程4.2 仿真结果5.结论6.使用仪器设备清单7.参考文献。

8.收获、体会和建议。

5 5 8 10 11 13 15 16181919202.课程设计及要求2.1设计任务数字电子时钟是一种用数字电路技术实现“时”、“分”、“秒”计时的装置。

数字电子课程设计报告——多功能电子钟一、设计题目多功能数字电子钟的设计二、设计要求1.有“时”、“分”、“秒”（23小时59分59秒）显示且有校时功能。

（设计秒脉冲发生器）；2、有整点报时功能。

（选: 上下午、日期、闹钟等）3.用中规模、小规模集成电路及模拟器件实现。

4.供电方式: 5V直流电源三、设计任务1.画出数字电子钟的电路图。

2.用EWB进行功能仿真。

3.撰写课程设计说明书四、设计总体框图和总电路图图1 多功能数字电子钟系统框图图2 总电路图五、设计方案及论证主电路是由TTL集成电路功能部件和单元电路构成。

本方案主要功能特点:1.实现“时”、“分”、“秒”（23小时59分59秒）显示且有校时功能；2.自行设计的用555定时器组成的多谐振荡器和分频器组合的秒脉冲发生器, 可以代替1Hz方波信号源是电路正常运作；3、有星期的显示功能, 以及时钟12/24进制的转换, 并能同步正常进位；4.实现整点报时功能。

1.振荡器的设计振荡器是数字电子钟的核心部件。

有以下两种方案:方案一: 选用石英晶体构成的振荡器电路石英晶体振荡器的精度较高, 由于振荡器的稳定度及频率的精确度决定了数字钟的及时的准确程度, 而且, 通常情况下, 震荡器的频率越高, 计数精度越高, 所以多数都采用石英晶体振荡器, 如：电子手表中的晶体振荡器电路。

方案二: 555定时器构成的振荡器555定时器构成的晶体振荡器的精度不比石英晶体振荡器, 不过考虑到555定时器在数字电子中有广泛的应用, 而且本设计中不要求很高的精度, 所以这里采用555定时器构成多谐振荡器, 设置振荡频率为1kHz 。

电路图如下：图3 555定时器接成的秒脉冲发生器555定时器频率计算公式:添加公式2ln )2(121C R R f += 周期 T=1/f 根据公式, 设置R1=R2=4.77M Ohm , C=0.1uf 则f 1Hz,T 1s2.分频器设计分频器的设计目的: 产生等间距的频率稳定的标准秒脉冲信号。
