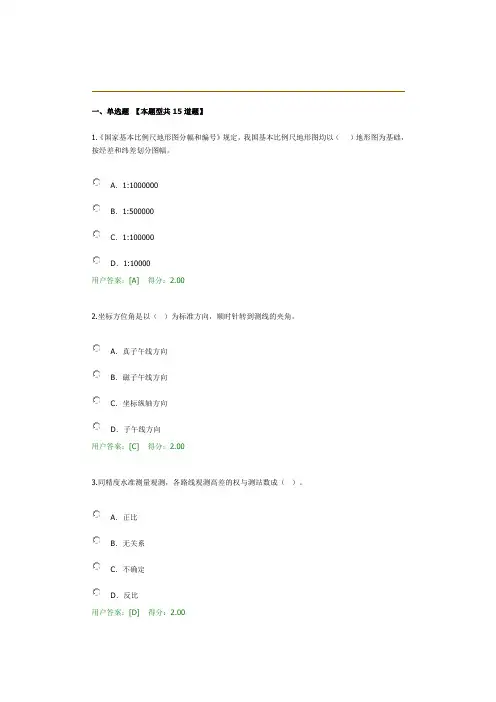

一、单选题【本题型共15道题】
1.《国家基本比例尺地形图分幅和编号》规定，我国基本比例尺地形图均以（）地形图为基础，按经差和纬差划分图幅。
A．1:1000000
B．1:500000
C．1:100000
D．1:10000
用户答案：[A] 得分：2.00
2.坐标方位角是以（）为标准方向，顺时针转到测线的夹角。
A．真子午线方向
B．磁子午线方向
C．坐标纵轴方向
D．子午线方向
用户答案：[C] 得分：2.00
3.同精度水准测量观测，各路线观测高差的权与测站数成（）。
A．正比
B．无关系
C．不确定
D．反比
用户答案：[D] 得分：2.00
4.地形测图时，图根水准测量起算点的精度不应低于（）的精度。
A．等外水准点
B．一级导线点
C．四等水准点
D．三等水准点
用户答案：[C] 得分：2.00
5.丈量某长方形的长为a=20±0.004m，宽为b=15±0.003m，则它们的丈量精度（）。
A．相同
B．不同
C．不能进行比较
D．以上都不对
用户答案：[A] 得分：2.00
6.一、二等水准路线跨越江、河，当视线长度大于（）M时，应根据视线长度和仪器设备等情况，选用规范的相应方法进行跨河水准测量。
A．50
B．100
C．150
D．200
用户答案：[B] 得分：2.00
7.下列测量方法中，最适合测绘建筑物立面图的是（）。
A．三角高程测量
B．地面激光扫描
C．精密水准测量
D．GPS—RTK测量
用户答案：[B] 得分：2.00
8.为满足测量成果的一测多用，在满足精度的前提下，工程测量应采用（）平面直角坐标系。
A．任意带高斯正形投影
B．独立
C．国家统一3度带高斯正形投影
D．抵偿投影面的3度带高斯正形投影
用户答案：[C] 得分：2.00
9.在各种工程的施工中，把图纸上设计的建筑物位置在实地上标定出来的工作称为（）。
A．测定
B．施工放样
C．监测
D．变形观测
用户答案：[B] 得分：2.00
10.水准测量中，消除i角误差影响的主要措施是（）。
A．测站数为偶数
B．视线高出地面，三丝能读数
C．增加观测次数
D．前后视距相等
用户答案：[D] 得分：2.00
11.视准轴是指（）的连线。
A．物镜光心与目镜光心
B．目镜光心与十字丝中心
C．物镜光心与十字丝中心
D．以上都不对
用户答案：[C] 得分：2.00
12.水准测量中，水准标尺不垂直时，读数（）。
A．不变
B．变小
C．变大
D．不确定
用户答案：[C] 得分：2.00
13.按现行《工程测量规范》，一条长度为6KM的隧道工程相对施工，其中线在贯通面上的高程贯通误差不应大于（）mm。
A．50
B．60
C．70
D．80
用户答案：[C] 得分：2.00
14.在进行高差闭合差调整时，某一测段按测站数计算每站高差改正数的公式为（）。
A．Vi=fh/N(N为测站数)
B．Vi=fh/S(S为测段距离)
C．Vi=-fh/N(N为测站数)
D．Vi=fh/S(S为测段距离)
用户答案：[C] 得分：2.00
15.（）所包围的形体称为大地体。
A．地球自然表面
B．大地水准面
C．参考椭球面
D．水准面
用户答案：[B] 得分：2.00
二、多选题【本题型共15道题】
1.偶然误差的特性是：（）
A．有限性(绝对值不会超过一定的界限)
B．预见性(大小正负号可提前预见)
C．单峰性(绝对值较小的误差比较大的出现机会多)
D．对称性(绝对值相等的正、负误差出现的机会相等)
E．抵偿性(平均值随着观测次数无限增加而趋近于零)
用户答案：[ACDE] 得分：2.00
2.对工程建筑物变形监测，下列说法正确的是（）。
A．基准点应远离变形区
B．测点应离开变形体
C．监测仪器应定期检校
D．监测周期应相对固定
用户答案：[ACD] 得分：2.00
3.按现行《工程测量规范》，变形测量过程中必须立即报告建设单位和施工单位，采取相应安全措施的情况包括（）。
A．变形量达到预警值或接近允许值
B．变形量出现异常变化
C．少数变形观测点遭到破坏
D．工程或地表的裂缝迅速扩大
E．数据处理结果不符合技术方案要求
用户答案：[ACDE] 得分：0.00
4.导线点坐标计算时，应对导线的（）进行平差调整
A．角度闭合差
B．高差闭合差
C．基线闭合差
D．坐标增量闭合差
E．边长闭合差
用户答案：[ACD] 得分：0.00
5.圆曲线上的主点有（）。
A．起点(直圆点)
B．中点(曲中点)
C．转折点
D．圆心点
E．终点(圆直点)
用户答案：[ABE] 得分：2.00
6.阅读地形图时，应首先了解清楚（）。
A．比例尺
B．地形图图式
C．坐标系统
D．高程系统
E．图的分幅与编号
用户答案：[ABCDE] 得分：2.00
7.下列属于地心坐标系的有（）。
A．1954年北京坐标系
B．1980西安坐标系
C．新1954（年）北京坐标系
D．2000国家大地坐标系
E．WGS-84世界大地坐标系
用户答案：[DE] 得分：2.00
8.工程控制网的布网原则有（）。
A．控制网精度高，控制范围小
B．分级布网，逐级控制
C．要有足够的精度和可靠性
D．要有足够的密度
E．要有统一的规格
用户答案：[BCDE] 得分：2.00
9.水准仪的使用操作包括：（）
A．安置仪器
B．粗略整平
C．消除视差
D．瞄准目标
E．精平读数
用户答案：[ABCDE] 得分：2.00
10.水准测量中，一个测站的观测需要检查的限差包括（）。
A．前后视距差
B．视线长度
C．环闭合差
D．前后视距差累积
E．高差闭合差
用户答案：[ABD] 得分：2.00
11.导线测量选点要求（）。
A．相邻边的长度不宜相差太大
B．各个点都应通视
C．便于测角
D．便于量距
E．便于测绘碎部
用户答案：[ACDE] 得分：2.00
12.下列测量方法中，可用于测定工程建筑物垂直位移的有（）。
A．水准测量
B．极坐标测量
C．垂线法
D．三角高程测量
E．液体静力水准测量
用户答案：[ADE] 得分：2.00
13.用正倒镜位置观测水平角取平均值可以消除仪器的（）误差。
A．视准轴不垂直于横轴
B．横轴不垂直竖轴
C．对中误差
D．偏心差
E．指标差
用户答案：[ABDE] 得分：2.00
14.精密三角高程测量的精度影响因素有（）等。
A．边长误差
B．垂直折光误差
C．水平折光误差
D．垂直角误差
E．水平角误差
用户答案：[ABD] 得分：2.00
15.地形测量完成后，应对所测的图纸进行（）。
A．图幅拼接
B．现场对图，补测或重测
C．整饰
D．检查
E．验收
用户答案：[ABCDE] 得分：2.00
三、判断题【本题型共8道题】
1.测量学的内容只包括测绘地形图。
Y．对
N．错
用户答案：[N] 得分：5.00
2.在独立平面直角坐标系中，规定南北方向为纵轴，记为x轴，东西方向为横轴，记为y轴。
Y．对
N．错
用户答案：[Y] 得分：5.00
3.在水准测量中起传递高程作用的点称为转点。
Y．对
N．错
用户答案：[Y] 得分：5.00
4.项目管理单位组织的验收或委托具有资质的质量检验机构进行质量验收可以代替测绘单位的二级检查。
Y．对
N．错
用户答案：[N] 得分：5.00
5.确定地面点相对位置的三个基本要素是水平角、距离及高程。
Y．对
N．错
用户答案：[Y] 得分：5.00
6.测量学是研究地球的形状和大小以及确定地面点位的科学。
Y．对
N．错
用户答案：[Y] 得分：5.00
7.若我国某处地面点P的国家统一坐标值为：x=3102467.28m，y=20792538.69m，那么可以确定该点的坐标是6度带投影计算得到。
Y．对
N．错
用户答案：[Y] 得分：5.00
8.高斯平面直角坐标系，对于六度带，任意带中央于午线经度L0可用下式计算，L0=6N-3，式中N为投影带的代号。
Y．对
N．错
用户答案：[Y] 得分：5.00
