第十二章交流传动控制系统掌握:➢交流电动机调速特性、特点和使用场合;➢交流调速的基本原理和类型;➢各种调速系统的组成和工作原理。
)S (pf)S (n n -=-=16010由第四章交流电动机的转速:本章将主要介绍异步电动机各种调速系统的基本原理及特性,重点介绍改变频率的各种调速系统。
12.1晶闸管交流调压调速系统一、采用晶闸管的交流调压电路✓即改变转差率S ;✓改变极对数p ;✓改变频率f 。
定子电压、转子电阻、转子电压当电源电压为正半周时,触发VS1使之导通,电压过零时,VS1自行关断;当电源电压为负半周时,触发VS2使之导通,电压过零时,VS1自行关断;触发控制角为:如此不断重复,负载上便得到正负对称的交流电压。
改变晶闸管控制角的大小,就可以改变负载上交流电压的大小。
1.单相交流调压电路只需要一个脉冲信号,脉冲周期为:18002.三相交流调压电路将三对反并联的晶闸管(即单相调压电路)分别接至三相负载就构成了一个典型的三相交流调压电路。
负载可以是星形连接,也可以是三角形连接。

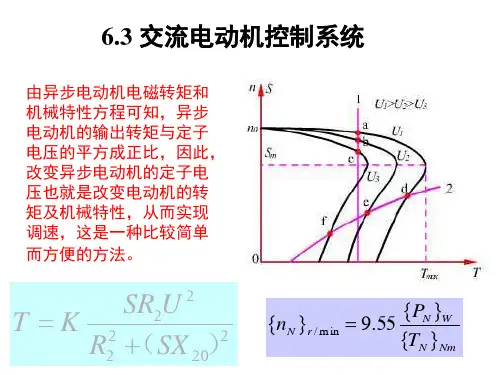

三相负载Y形连接单相调压电路三相交流电压二、异步电动机调压调压调速系统1.异步电动机调压调速特性特点如下:❖轻载时,外加电压变化很大,转速变化很小。
即电动机的转速变化范围不大;❖重载时,降低供电电压,转速下降快,甚至停转,引起电动机过热甚至烧坏;❖如果要使电动机能在低速段运行,一方面传动系统运行不稳定,另外,随着电动机转速的降低会引起转子电流相应增大,可能引起过热而损坏电动机。
2.异步电动机调压调速系统为了既能保证低速时的机械特性硬度,又能保证一定的负载能力,一般在调压调速系统里采用转速负反馈构成闭环系统,其控制系统原理框图如图所示。
3.异步电动机调压调速时的损耗及容量限制转差功率:传到转子上的电磁功率与转子轴上产生的机械功率之差叫损耗功率,也叫转差功率。
SP n n n Tn TnTn P P P m s ψψ=-=-=-=00009550955095501)转差功率的大小由转差率S 决定;2)这个转差功率,它将通过转子导体发热而消耗掉;3) 在调压调速中,如果工作在低速状态,S 将较大,即转差功率很大。

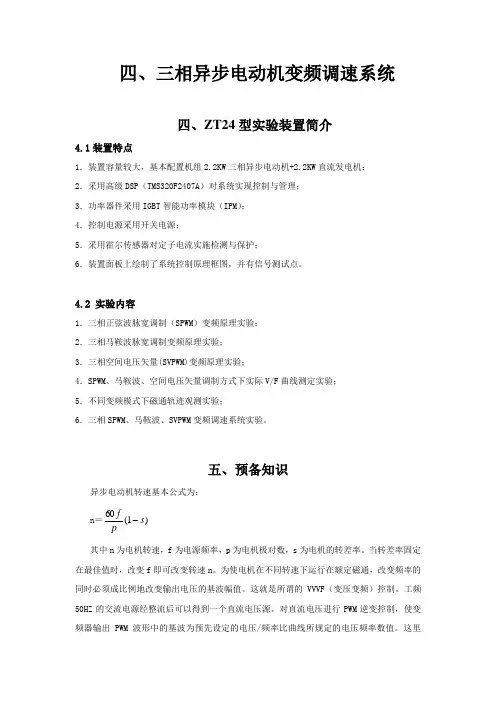

四、三相异步电动机变频调速系统四、ZT24型实验装置简介4.1装置特点1.装置容量较大,基本配置机组2.2KW 三相异步电动机+2.2KW 直流发电机; 2.采用高级DSP (TMS320F2407A )对系统实现控制与管理; 3.功率器件采用IGBT 智能功率模块(IPM ); 4.控制电源采用开关电源;5.采用霍尔传感器对定子电流实施检测与保护;6.装置面板上绘制了系统控制原理框图,并有信号测试点。
4.2 实验内容1.三相正弦波脉宽调制(SPWM )变频原理实验; 2.三相马鞍波脉宽调制变频原理实验; 3.三相空间电压矢量(SVPWM)变频原理实验;4.SPWM 、马鞍波、空间电压矢量调制方式下实际V/F 曲线测定实验; 5.不同变频模式下磁通轨迹观测实验;6.三相SPWM 、马鞍波、SVPWM 变频调速系统实验。
五、预备知识异步电动机转速基本公式为: n =)1(60s pf其中n 为电机转速,f 为电源频率,p 为电机极对数,s 为电机的转差率。
当转差率固定在最佳值时,改变f 即可改变转速n 。
为使电机在不同转速下运行在额定磁通,改变频率的同时必须成比例地改变输出电压的基波幅值。
这就是所谓的VVVF (变压变频)控制。
工频50HZ 的交流电源经整流后可以得到一个直流电压源。
对直流电压进行PWM 逆变控制,使变频器输出PWM 波形中的基波为预先设定的电压/频率比曲线所规定的电压频率数值。
这里PWM 的调制方式是其中的关键技术。
目前常用的变频器调制方式有SPWM 、马鞍波PWM 、和空间电压矢量PWM 等方式。
5.1 SPWM 变频调速方式正弦波脉宽调制法(SPWM)是最常用的一种调制方式。
SPWM 信号是通过用三角载波信号和正弦信号相比较的方法产生,当改变正弦参考信号的幅值时,脉宽随之改变,从而改变了主回路输出电压的大小。
当改变正弦参考信号的频率时,输出电压的频率即随之改变。
在变频器中,输出电压的调整和输出频率的改变是同步协调完成的,这称为VVVF (变压变频)控制。
交直流传动系统是一种将电能转换为机械能并进行传动的系统。
它使用交流或直流电源通过电动机将电能转化为机械能,以驱动负载进行工作。
下面介绍交流传动系统和直流传动系统的工作原理:1. 交流传动系统的工作原理:- 交流电源供应:交流传动系统使用交流电源,通常是交流电网或发电机产生的交流电。
交流电的电压和频率可以根据实际需求进行调整。
- 电动机:交流传动系统中使用的常见电动机是交流异步电机(Induction Motor),它是一种通过电磁感应的原理工作的电动机。
交流电源提供的交流电经过电动机的定子线圈,产生旋转磁场。
定子线圈中的旋转磁场感应到电动机的转子线圈,从而产生转矩和转速。
- 变频器控制:为了实现电动机的调速和控制,交流传动系统通常使用变频器(Inverter)来改变交流电的频率和电压。
变频器将输入的交流电源信号转换为可调的频率和电压输出信号,以控制电动机的转速和转矩。
2. 直流传动系统的工作原理:- 直流电源供应:直流传动系统使用直流电源供应,如电池、整流器等。
直流电压和电流可以根据需要进行调整。
- 电动机:直流传动系统中常见的电动机是直流电机(DC Motor),它是一种通过电流方向改变的原理工作的电动机。
直流电源提供的直流电流流经电动机的定子线圈和旋转子线圈,根据电流的方向变化,定子与旋转子之间产生电磁力,从而产生转矩和转速。
直流电机通常具有较好的调速性能和反向运转能力。
- 电控系统:直流传动系统使用电控系统来实现对电动机的调速和控制。
电控系统通常包括电流控制器、速度控制器和位置控制器。
通过调整控制系统中的参数,可以实现对电动机的精确控制。
无论是交流传动系统还是直流传动系统,它们的工作原理都是将电能转换为机械能并驱动负载工作。
具体使用哪种传动系统,需根据应用要求、功率需求以及可行性等综合考虑。
电气自动化交流传动控制系统分析随着时代快速进步促进了电力行业的蓬勃发展,各种电力技术也得到不断完善。
在电气自动化技术加入到控制系统中后,系统应用结果得到了进一步完善,为交流传动控制系统推广与使用创造出了更加有利条件。
文章将以交流传动控制系统基本情况介绍为着手点,对电气自动化交流传动控制系统展开全面性分析与研究,期望能够为控制系统应用与推广提供一些理论方面的帮助。

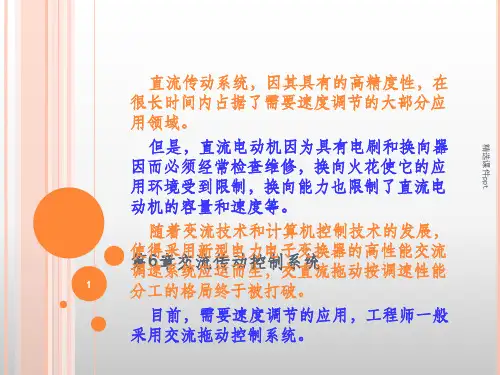

标签:电动机;交流传动控制系统;人工智能技术1交流调速的原理由于直流电动机具有电刷与整流子,必须经常对电刷与整流子进行维修检查,因而电动机安装的环境受到限制。
另外,直流电动机的转速不够高、容量小,且它的体积、重量与价格比同等容量的交流电动机要大。
在20世纪60年代以后,随着电力电子学与电子技术的发展,使得采用半导体交流技术的交流调速系统得以实现。
特别是20世纪70年代以来,集成电路和计算机控制技术在大力发展和现代控制理论的大规模应用,为交流电传动的开发创造出有利的条件,像交流电动机的串级调速、各种类型的变频调速和无换向器电动机调速,使得交流机电传动逐步具备了宽的调速范围、高的稳速精度、快的动态响应以及在四象限作可逆运行等良好的技术性能。
交流调速在各个工业领域中的应用所占的比重正在逐渐增大,在机电传动自动化领域中的地位也曰趋重要。
2电气自动化交流传动控制系统2.1电动机调速以异步电动机调速为例。
较为常用的异步电动机调速方式,除上文所述集中调速方式之外,还有变极对数调速以及电磁转差离合器调速等。
根据电动机基本原理,从定子进入到转子的电磁功率,一部分会和转差率保持正比关系,另一部分会对负载形成有效拖动。
就能量转换层面而言,转差功率回收、消耗以及是否增加,将是评价调速系统效率的重要指标。
鉴于此,可以将异步电动机调速系统细分为三种:(1)转差功率消耗型。
此种系统转差功率,会被转换为热能进而被消耗掉。
与其他调速系统相比,此种调速系统效率处于较低状态。
第十二章交流传动控制系统
12.1、试述电磁转差离合器的工作原理,其工作原理与鼠笼式异步电动机的工作原理有何异
同?为什么?
答:电磁转差离合器的工作原理是基于电磁感应原理通过改变励磁电流进行工作。
它由主动和从动两个基本部分组成。
鼠笼式异步电动机的工作原理是基于定子旋转磁场和转子电流相互作用,两者都是基于电磁感应原理。
12.2、试说明JZT1型转差离合器调速系统的调速过程。
答:JZT1型简易式转差离合器采用速度负反馈使电动机在负载增加导致转速降低以后控制
率很大,可能引起过热而损坏电动机,所以说调压调速方法不太适合于长期工作在低速的工作机械。
12.5、为什么调压调速必须采用闭环控制才能获得较好的调速特性,其根本原因何在?
答:因为即使增加电动机转子绕阻的电阻,调整范围仍不大,且低速时运行稳定性不好,不能满足生产机械的要求。
因此为了保证低速时的机械性硬度,又能保证一定的负载能力,所以在调压调速系统里采用转速负反馈构成闭环系统。
参见课本P329图12.10。
图中的晶闸管交流调压系统,可根据控制信号U的大小将电源电压U1改变为不同的可变电压U‘x。
控制信号的大小,由给定信号U g和来自测速发电机的测速反馈信号U fn的差来调节。
当负载稍有增加引起转速下降时,则正比于转速的U fn也将减小,由于U=U g-U fn,故U随U fn的减小而自动增大,从而使输出电压U’x 增大,电动机将产生较大转矩以与负载转矩平衡。
此时的机械特性基本上是一簇平行的特性。
显而易见,在这种闭环调速系统中,只要能平滑地改变电子电压,就能平滑调节异步电动机的转速,同时,低速的特性较硬,调速范围也较宽。
12.6、串级调速的基本原理是什么?串级调速引入转子回路的电势,其频率有何特点?
答:串级调速就是在异步电动机转子电路内引入附加电势E ad,以调节异步电动机的转速。
引入电势的方向,可与转子电动势E2方向相同或相反,其频率则与转子频率相同。
基本原理:如果电动机的转速仍在原来的数值上,即S值未变动,则串入附加电势后,电流I2必然减小,从而使电动机产生的转矩T也随之减小,T小于负载转矩T L时,电动机的转速不得不减小下来。
随着电动机转速减小(即转差率S增大),(SE20-E ad)的数值不断增大,转子电流I2也将增加。
当I2增加到使电动机产生的转矩T又重新等于T L后,电动机又稳速运行。
但此时的转速已较原来的为低,这样就达到了调速的目的。
12.7、串级调速系统电动机的机械特性与正常接线时电动机的固有机械特性比较,有什么不
同之处?
答:串级调速时,异步电动机的机械特性与直流电动机的特性很相似。
由特性可知,若引入的附加电势愈大,则n0愈小,即电动机的转速愈低。
12.8、试述电压型变频调速系统逆变器的换流原理。
答:电路图参见课本P334图12.15。
以A相为例来说明逆变器的换流原理。
其中Vs1和Vs2为主晶闸管。
Vs1’和Vs2’为辅助换流闸管,作为LC振荡电路的充放电开关。
换流时,主晶闸管的关断是靠触发辅助换流晶闸管来实现的,即通过辅助晶闸管导通给主晶闸管施以反向电压,而辅助晶闸管本身的关断则是由LC串联谐振电路中的电流反向来实现的。
12.9、为什么说变频调压电源对异步电动机供电是比较理想的交流调速方案?
答:采用恒磁通Φ协调控制的变频器原则,使电动机的端电压和频率的比值U/f应保持一定,考虑到异步电动机在低速低频运行时,因定子电阻压降的影响,使电动机最大转矩T max有所降低,因此,设置函数发生器单元,以补偿其电阻压降的影响,使其在低频时仍保持有足够的电压值形成恒转矩变频调速系统。
12.10、脉宽调制变频器中,逆变器各开关元件的控制信号如何获取?试画出波形图。
答:单极性正弦波脉宽调制法采用正弦波与三角波相交来获取一系列按正弦规律变化的矩形脉冲,其波形如下图所示。
三角波是上下宽度线性变化的波形,所以,任何一个光滑的曲线与三角波相交时,都会得到一组等幅的脉冲宽度正比于该函数值的矩形脉冲。
用正弦波与三角波相交,得到一组矩形脉冲作为逆变器各开关元件的控制信号。
12.11、交—直—交变频与交-交变频有何异同?
答:在交—直—交变频系统中,首先将电网中的交流电整成直流电,再通过逆变器将直流电逆变为频率可调的交流电。
前者主要采用晶闸管整流器来完成;逆变器的作用与整流器的作用相反,一般包括逆变电路及换流电路两部分。
交—交变频是直接将固定频率的交流电能变成所需频率的电能,而不经过中间直流环节,故也称为直接变频。
12.12、简述矢量变换控制的基本原理。
答:矢量变换控制的基本思路,是以产生同样的旋转磁场为准则,建立三相交流绕组电流、两相交流绕组电流和在旋转坐标上的正交绕组直流电流之间的等效关系。
由电动机结构及旋转磁场的基本原理可知,给三相固定的对称绕组A、B、C通以平衡正弦交流电流时可以产生旋转磁场Φ。
如果取磁通Φ的位置和M绕组的平面正交,就和等效的直流电动机绕组没有差别了。
其中M绕组相当于励磁绕组,T绕组相当于电枢绕组。
由此可见,将异步电动机模拟成直流电动机相似进行控制,就是将A、B、C静止坐标系表示的异步电动机矢量变换到按转子磁通方向为磁场定向并以同步速度旋转的M—T直角坐标系上,即进行矢量的坐标变换。
可以证明,在M—T直角坐标系上,异步电动机的数学模型和直流电动机的数学模型是极为相似的。
因此,可以像控制直流电动机一样去控制异步电动机,以获得优越的调速性能。
12.13、什么叫无换向器电动机?它有什么特点?
答:无换向器电动机是由一台同步电动机和一套简单的逆变器组成,构造简单,没有换向器。
其工作原理、特性及调速方式与直流电动机相似。
根据容量不同,有晶体管电动机和晶闸管电动机。
有两种不同的调速方式:直流无换向器电动机调速方式和交流无换向器电动机调速方式。
12.14、无换向器电动机调速系统和直流电动机调速系统有哪些异同点?
答:无换向器电动机调速系统和直流电动机调速系统基本相同,也是电流环和速度环组成的双闭环调速系统,无换向器电动机本身的控制系统,主要包括一个位置检测器PS和一个γ脉冲分配器,γ脉冲分配器受调速系统逻辑单元的控制。
无换向器电动机调速均匀、调速范围宽、不会产生火花,适应恶劣环境和易燃易爆场合,与同步电动机相比,启动方便,运行稳定。
