dsp原理与应用实验报告总结DSP（Digital Signal Processing）数字信号处理是利用数字技术对信号进行处理和分析的一种方法。

在本次实验中，我们探索了DSP的原理和应用，并进行了一系列实验以验证其在实际应用中的效果。

以下是对实验结果的总结与分析。

实验一：数字滤波器设计与性能测试在本实验中，我们设计了数字滤波器，并通过性能测试来评估其滤波效果。

通过对不同类型的滤波器进行设计和实现，我们了解到数字滤波器在信号处理中的重要性和应用。

实验二：数字信号调制与解调本实验旨在通过数字信号调制与解调的过程，了解数字信号的传输原理与方法。

通过模拟调制与解调过程，我们成功实现了数字信号的传输与还原，验证了调制与解调的可行性。

实验三：数字信号的傅里叶变换与频谱分析傅里叶变换是一种重要的信号分析方法，可以将信号从时域转换到频域，揭示信号的频谱特性。

本实验中，我们学习了傅里叶变换的原理，并通过实验掌握了频谱分析的方法与技巧。

实验四：数字信号的陷波滤波与去噪处理陷波滤波是一种常用的去除特定频率噪声的方法，本实验中我们学习了数字信号的陷波滤波原理，并通过实验验证了其在去噪处理中的有效性。

实验五：DSP在音频处理中的应用音频处理是DSP的一个重要应用领域，本实验中我们探索了DSP在音频处理中的应用。

通过实验，我们成功实现了音频信号的降噪、均衡和混响处理，并对其效果进行了评估。

实验六：DSP在图像处理中的应用图像处理是另一个重要的DSP应用领域，本实验中我们了解了DSP在图像处理中的一些基本原理和方法。

通过实验，我们实现了图像的滤波、边缘检测和图像增强等处理，并观察到了不同算法对图像质量的影响。

通过以上一系列实验，我们深入了解了DSP的原理与应用，并对不同领域下的信号处理方法有了更深刻的认识。

本次实验不仅加深了我们对数字信号处理的理解，也为日后在相关领域的研究与实践提供了基础。

通过实验的结果和总结，我们可以得出结论：DSP作为一种数字信号处理的方法，具有广泛的应用前景和重要的实际意义。

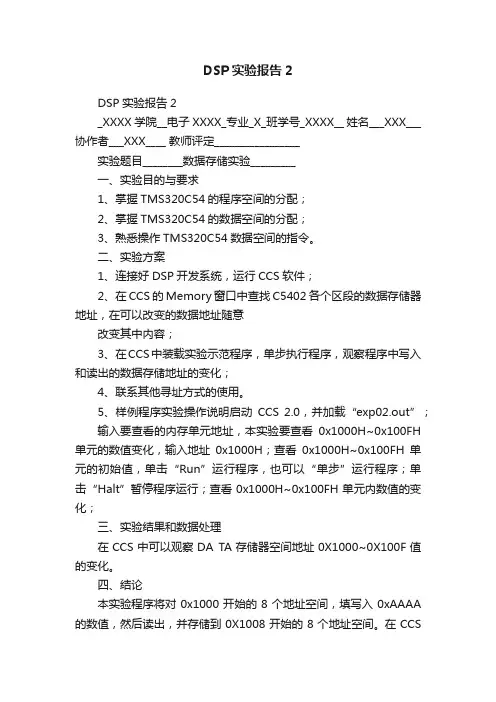

DSP实验报告2
DSP实验报告2
_XXXX学院__电子XXXX_专业_X_班学号_XXXX__ 姓名___XXX___协作者___XXX____ 教师评定_________________
实验题目________数据存储实验_________
一、实验目的与要求
1、掌握TMS320C54的程序空间的分配；
2、掌握TMS320C54的数据空间的分配；
3、熟悉操作TMS320C54数据空间的指令。

二、实验方案
1、连接好DSP开发系统，运行CCS软件；
2、在CCS的Memory窗口中查找C5402各个区段的数据存储器地址，在可以改变的数据地址随意
改变其中内容；
3、在CCS中装载实验示范程序，单步执行程序，观察程序中写入和读出的数据存储地址的变化；
4、联系其他寻址方式的使用。

5、样例程序实验操作说明启动CCS 2.0，并加载“exp02.out”；
输入要查看的内存单元地址，本实验要查看0x1000H~0x100FH 单元的数值变化，输入地址0x1000H；查看0x1000H~0x100FH单元的初始值，单击“Run”运行程序，也可以“单步”运行程序；单击“Halt”暂停程序运行；查看0x1000H~0x100FH单元内数值的变化；
三、实验结果和数据处理
在CCS中可以观察DA TA存储器空间地址0X1000~0X100F值的变化。

四、结论
本实验程序将对0x1000开始的8个地址空间，填写入0xAAAA 的数值，然后读出，并存储到0X1008开始的8个地址空间。

在CCS
中可以观察DA TA存储器空间地址0X1000~0X100F 值的变化。

DSP实验报告⼀、综合实验内容和要求1. 实验⽬的(1) 学习掌握CCS3.3编译器的使⽤；(2) 通过实验学习掌握TMS320F28335的GPIO ，浮点计算； (3) 学习并掌握A/D 模块的使⽤⽅法；(4) 学习并掌握中断⽅式和查询⽅式的串⼝通信； (5) 学习并掌握28335DSP 的定时器相关的设置与运⽤； (6) 学习信号时域分析的⽅法，了解相关波形参数的计算⽅法； (7) 了解数字滤波的⼀些基本⽅法； (8) 学习数码管的驱动及运⽤。

(9) 学习MATLAB 串⼝以及画图的运⽤。

2. 实验设计内容与要求：(1) 对给定的周期波形信号采⽤TI 公司的TMS320F28335DSP ，利⽤试验箱上的相关资源计算出波形的周期T ，波形的有效值rms V ，平均值avg V 。

其中，有效值和平均值的计算公式(数字量的离散公式)如下：rms V =1()NavgiV u i N=∑式中N 为⼀个周期采样点数，()u i 为采样序列中的第i 个采样点。

(2) 通过算法计算出波形的有效值和平均值，利⽤串⼝通信把测得的数据发送到串⼝助⼿查看，或者在MATLAB 上编写上位机程序，把发送的数据在MATLAB 上画出来。

(3) 把测得的数据实时显⽰在数码管上。

⼆、硬件电路图1为试验系统的硬件图，硬件电路主要包括TMS320F28335DSP 实验箱，SEED-XDS510仿真器，数码管，SCI,信号发⽣器，电脑，串⼝线等。

图1 硬件电路图三、实验原理本试验主要是通过程序去测量⼀个周期波形的有效值、平均值、峰值等相关参数。

计算离散数据的有效值可⽤公式rms V =平均值可⽤公式1()N avgiV u i N=∑。

所以⾸先需要测出波形的周期，然后确定每个周期需要采样的点数N ，最后去计算平均值和有效值。

v mv 1图2 理想输⼊采样波形如图2所⽰为⼀个正弦输⼊波形，m V 为输⼊波形的峰值，1V 是介于0~ m V 的⼀个值。

实验报告||实验名称 D SP课内系统实验课程名称DSP系统设计||一、实验目的及要求1. 掌握用窗函数法设计FIR数字滤波器的原理和方法。

熟悉线性相位FIR 数字滤波器特性。

了解各种窗函数对滤波器特性的影响。

2. 掌握设计IIR数字滤波器的原理和方法。

熟悉IIR数字滤波器特性。

了解IIR数字滤波器的设计方法。

3.掌握自适应数字滤波器的原理和实现方法。

掌握LMS自适应算法及其实现。

了解自适应数字滤波器的程序设计方法。

4.掌握直方图统计的原理和程序设计；了解各种图像的直方图统计的意义及其在实际中的运用。

5.了解边缘检测的算法和用途，学习利用Sobel算子进行边缘检测的程序设计方法。

6.了解锐化的算法和用途，学习利用拉普拉斯锐化运算的程序设计方法。

7.了解取反的算法和用途，学习设计程序实现图像的取反运算。

8.掌握直方图均衡化增强的原理和程序设计；观察对图像进行直方图均衡化增强的效果。

二、所用仪器、设备计算机，dsp实验系统实验箱，ccs操作环境三、实验原理（简化）FIR：有限冲激响应数字滤波器的基础理论，模拟滤波器原理（巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器、贝塞尔滤波器）。

数字滤波器系数的确定方法。

IIR:无限冲激响应数字滤波器的基础理论。

模拟滤波器原理（巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器、贝塞尔滤波器）。

数字滤波器系数的确定方法。

、自适应滤波：自适应滤波器主要由两部分组成：系数可调的数字滤波器和用来调节或修正滤波器系数的自适应算法。

e(n)=z(n)-y(n)=s(n)+d(n)-y(n)直方图：灰度直方图描述了一幅图像的灰度级内容。

灰度直方图是灰度值的函数，描述的是图像中具有该灰度值的像素的个数，其横坐标表示像素的灰度级别，纵坐标是该灰度出现的频率(像素个数与图像像素总数之比)。

图像边缘化：所谓边缘(或边沿)是指其周围像素灰度有阶跃变化。

经典的边缘提取方法是考察图像的每个像素在某个邻域内灰度的变化，利用边缘临近一阶或二阶方向导数变化规律，用简单的方法检测边缘。

dsp实验报告实验一:CCS入门实验实验目的:1. 熟悉CCS集成开发环境，掌握工程的生成方法;熟悉SEED-DEC643实验环境; 掌握CCS集成开发环境的调试方法。

2.学习用标准C 语言编写程序;了解TI CCS开发平台下的C 语言程序设计方法和步骤; 熟悉使用软件仿真方式调试程序。

3. 学习用汇编语言编写程序; 了解汇编语言与 C 语言程序的区别和在设置上的不同;了解TMS320C6000 汇编语言程序结果和一些简单的汇编语句用法学习在CCS 环境中调试汇编代码。

4. 在了解纯C 语言程序工程和汇编语言程序工程结构的基础上，学习在C 工程中加入汇编编程的混合编程方法; 了解混合编程的注意事项;理解混合编程的必要性和在什么情况下要采用混合编程5. 熟悉CCS集成开发环境，掌握工程的生成方法; 熟悉SEED-DEC643实验环境;掌握CCS集成开发环境的调试方法。

实验原理:CCS 提供了配置、建立、调试、跟踪和分析程序的工具，它便于实时、嵌入式信号处理程序的编制和测试，它能够加速开发进程，提高工作效率。

CCS 提供了基本的代码生成工具，它们具有一系列的调试、分析能力序。

使用此命令后，要重新装载.out 文件后，再执行程序。

使用 CCS常遇见文件简介1. program.c: C 程序源文件;2. program.asm: 汇编程序源文件;3. filename.h: C 程序的头文件，包含DSP/BIOS API模块的头文件;4. filename.lib: 库文件;5. project.cmd: 连接命令文件;6. program.obj: 由源文件编译或汇编而得的目标文件;7. program.out: 经完整的编译、汇编以及连接后生成可执行文件; 8. program.map: 经完整的编译、汇编以及连接后生成空间分配文件; 9.project.wks: 存储环境设置信息的工作区文件。

P.S(CMD文件中常用的程序段名与含义1. .cinit 存放C程序中的变量初值和常量;2. .const 存放C程序中的字符常量、浮点常量和用const声明的常量;3. .text 存放C程序的代码;4. .bss 为C 程序中的全局和静态变量保留存储空间;5. .far 为C 程序中用far声明的全局和静态变量保留空间;6. .stack 为 C 程序系统堆栈保留存储空间，用于保存返回地址、函数间的参数传递、存储局部变量和保存中间结果;7. .sysmem 用于 C 程序中malloc、calloc 和 realloc 函数动态分配存储空间。

DSP实验报告一引言本实验旨在通过实际操作，探索数字信号处理（DSP）的基本概念和技术。

DSP是一种通过数字计算来处理连续时间信号的技术，被广泛应用于音频处理、图像处理、通信系统等领域。

本实验将重点介绍数字信号的采样、量化和离散化过程，并通过实际编程实现。

实验过程1. 信号的采样1.1 信号的定义在DSP领域，信号是指随着时间变化的某种物理量，可以是声音、图像等。

我们首先需要定义一个连续的信号，用于采样和处理。

在本次实验中，我们选择了一个简单的正弦信号作为示例：x(t) = A \\sin(2\\pi f t)其中，A表示幅值，f表示频率，t表示时间。

1.2 采样过程为了将连续信号转换为离散信号，我们需要对信号进行采样。

采样是指在一定时间间隔内对连续信号进行测量。

我们可以通过模拟采样器来模拟采样过程。

在本实验中，我们选择了采样频率为100Hz，即每秒采样100次。

使用Python编程实现采样过程：import numpy as np# 信号参数设置A =1f =10# 采样频率设置fs =100# 采样点数设置N =100# 生成时间序列t = np.arange(N) / fs# 生成采样信号x = A * np.sin(2* np.pi * f * t)上述代码中，我们通过调整A和f的值来模拟不同的信号。

生成的信号将存储在x变量中，可以用于后续处理。

2. 信号的量化2.1 量化过程量化是指将连续信号的幅值转换为离散的数值。

在实际应用中，我们通常使用有限位数来表示信号的幅值。

常用的量化方式有线性量化和非线性量化。

在本实验中，我们选择了线性量化方式。

具体的量化过程可以通过下列Python代码实现：import math# 量化位数设置bits =8# 量化步长计算step_size =2* A / (2** bits -1)# 信号的量化x_quantized = np.round(x / step_size) * step_size上述代码中，我们通过调整bits的值来控制量化位数。

dsp实验报告DSP实验报告一、引言数字信号处理（Digital Signal Processing，DSP）是一种对数字信号进行处理和分析的技术。

它在许多领域中被广泛应用，如通信、音频处理、图像处理等。

本实验旨在通过实际操作，探索和理解DSP的基本原理和应用。

二、实验目的1. 理解数字信号处理的基本概念和原理；2. 掌握DSP实验平台的使用方法；3. 进行一系列DSP实验，加深对DSP技术的理解。

三、实验器材和软件1. DSP开发板；2. 电脑；3. DSP开发软件。

四、实验内容1. 实验一：信号采集与重构在此实验中，我们将通过DSP开发板采集模拟信号，并将其转换为数字信号进行处理。

首先，我们需要连接信号源和开发板，然后设置采样频率和采样时间。

接下来，我们将对采集到的信号进行重构，还原出原始模拟信号，并进行观察和分析。

2. 实验二：滤波器设计与实现滤波器是DSP中常用的模块，用于去除或增强信号中的特定频率成分。

在此实验中，我们将学习滤波器的设计和实现方法。

首先，我们将选择合适的滤波器类型和参数，然后使用DSP开发软件进行滤波器设计。

最后，我们将将设计好的滤波器加载到DSP开发板上，并进行实时滤波处理。

3. 实验三：频谱分析与频域处理频谱分析是DSP中常用的方法，用于分析信号的频率成分和能量分布。

在此实验中，我们将学习频谱分析的基本原理和方法，并进行实际操作。

我们将采集一个包含多个频率成分的信号，并使用FFT算法进行频谱分析。

然后，我们将对频谱进行处理，如频率选择、频率域滤波等，并观察处理后的效果。

4. 实验四：音频处理与效果实现音频处理是DSP中的重要应用之一。

在此实验中，我们将学习音频信号的处理方法，并实现一些常见的音频效果。

例如，均衡器、混响、合唱等。

我们将使用DSP开发软件进行算法设计，并将设计好的算法加载到DSP开发板上进行实时处理。

五、实验结果与分析通过以上实验，我们成功完成了信号采集与重构、滤波器设计与实现、频谱分析与频域处理以及音频处理与效果实现等一系列实验。

DSP应用系统设计实验报告一、设计任务通过矩阵键盘的输入，利用TMS320LF2407的事件管理模块，可以简单有效的控制步进电机的停转、转速和转向。

系统中设计了相应的人机界面，进行相应变量的显示、操作即可在液晶上实时显示电机当前运行状态。

利用拓展端口控制外围设备的方法，掌握使用2407DSP通用计时器的控制原理及中断服务程序的编程方法；了解蜂鸣器发生原理和音乐发生方法；了解步进电机的使用方法；了解液晶显示控制原理及编程方法及小键盘的应用。

该实验设计分成4个模块完成：•液晶模块•键盘模块•电机模块•其它模块（蜂鸣器、点阵）具体化即：1. DSP芯片接受矩阵键盘的输入。

2. DSP芯片对LED灯，蜂鸣器控制模块。

3. DSP芯片对相应信息的反馈，即：LCD液晶显示。

4. DSP控制电机正反转以及对电机速度调节。

二、系统构成及子模块原理：1.硬件原理方框图1所示，该系统由LCD液晶显示模块、矩阵键盘模块、电机模块及包含蜂鸣器和点阵的模块组成。

图1硬件原理方框图2：系统总流程图：3：子模块工作原理a.键盘输入：键盘在信号采集系统中是一个很关健的部件，它能向系统输入数据、传送命令等功能，是人工干预系统的主要手段，键盘输入功能主要提供控制信号和数据的输入。

键盘的扫描码由DSP的I/O扩展地址0x8001给出，当有键盘输入时，读此端口得到扫描码，当无键按下时读此端口的结果为0。

各按键的扫描码排列如下所示。

0x18,0x14,0x12,0x11 0 1 2 30x28,0x24,0x22,0x21 4 5 6 70x48,0x44,0x42,0x41 8 9 A B0x88,0x84,0x82,0x81 C D E F扫描码对应键值也即，当读8001H端口时，如果其值为‘18H’，则表示键盘按下的键是“0”，如果其值为‘0’，则表示没有键按下。

将键盘扫描得到的数据存入内存，然后根据数据值就能够确定所输入的键，通过映射关系，就能过将每一个键设为特定的功能。

目录目录 (1)实验一试验名称：RGB转灰度，添加噪声实验 (2)实验二试验名称:图像平滑，中值滤波实验 (7)实验三试验名称:图像锐化实验 (9)实验四试验名称:灰度变换实验 (11)实验五试验名称:灰度直方图，直方图均衡实验 (13)实验六试验名称:边沿提取，灰度反转，二值化实验 (16)实验七试验名称:熟悉imgLib的使用实验 (18)实验一试验名称：RGB转灰度，添加噪声实验一、试验目的1、熟悉CCS，学会运用CCS导入图像，并仿真DSP处理图像2、掌握如何将目标图像由彩色转为灰色3、掌握如何给目标图像添加各类噪声二、试验设备1、PC机一台，windows操作系统2、CCS编程环境三、试验原理（1）彩色图像中的每个像素的颜色有R、G、B三个分量决定，而每个分量有255个中值可取，这样一个像素点可以有1600多万（255*255*255）的颜色的变化范围。

而灰度图像是R、G、B三个分量相同的一种特殊的彩色图像，其中一个像素点的变化范围为255种，所以在数字图像处理中一般先将各种格式的图像转变成灰度图像以使后续的图像的计算量变得少一些。

灰度图像的描述与彩色图像一样仍然反映了整幅图像的整体和局部的色度和亮度等级的分布和特征。

在RGB模型中，如果R=G=B时，则彩色表示一种灰度颜色，其中R=G=B的值叫做灰度值。

因此，灰度图像每个像素只需一个字节存放灰度值（又称强度值、亮度值），灰度范围为0-255。

图像的灰度化处理，一般有以下三种处理方法：方法一：加权平均法根据重要性及其它指标，将R、G、B三个分量以不同的权值进行加权平均。

由于人眼对绿色的敏感度最高，对蓝色敏感度最低。

因此，在MATLAB中我们可以按下式系统函数，对RGB三分量进行加权平均能得到较合理的灰度图像。

f(i,j)=0.30R(i,j)+0.59G(i,j)+0.11B(i,j))方法二：平均值法将彩色图像中的R、G、B三个分量的亮度求简单的平均值，将得到均值作为灰度值输出而得到灰度图。

DSP实验报告,2DSP 实验报告班班级：学学号：姓姓名：指导教师：实验一常用指令实验 1 1 ．实验目的了解 P DSP 系统的组成和结构 2 2 ．实验设备 3 3 ．实验内容及步骤 4 4 ．实验结果及分析 5 5 ．实验体会实验七 D A/D 转换实验一、实验目的 1.熟悉 A/D 转换的根本原理； 2.掌握 AD7822 的技术指标和常用方法； 3.掌握并熟悉使用DSP 和 AD7822BN 的接口及其操作。

二、实验设备计算机，CCS2.0 软件，DSP 仿真器，试验箱三、实验步骤和内容 1、拨码开关设置 2、运行 CCS 软件，加载示范程序； 3、观察采样报告； 4、填写实验报告。

5、样例程序实验操作说明6、开关 K9 拨到右边，即选择连接右边的 CPU：CPU2；启动 CCS 2.0，在Project->Open->菜单翻开exp06cpu2 目录下面的工程文件“exp06.pjt”。

用下拉菜单中Project->Open，翻开“exp06cpu2/exp06.pjt”,双击“Sour ”,可查看源程序。

在 File->Load Program 菜单下加载 exp06cpu2\debug 目录下的 exp06.out 文件。

在“782254.c”中如以下图“i=0；”处，设置断点。

单击“Run”运行程序，程序运行到断点处停止：7、用下拉菜单中的 View/Grap 的“Time/Frequen ”翻开一个图形观察窗口； 8、单击“Ani te”运行程序，调节源 1 的频率、幅值、波形调节旋钮，在图形观察窗口观察 A/D 转换后的数据波形变化； 9、单击“Halt”暂停程序运行，用“View”的下拉菜单中“Memory”翻开存储器数据观察窗口；设置该存储器数据观察窗口的参数，选择地址为 databuff，数据格式 C 格式 16进制； 10、单击“Ani te”运行程序，调整存储器数据观察窗口，并在该窗口中观察数据变化，A/D 转换后的数据存储地址为 databuff 单元开始的 256 个单元内，变化数据将变为红色； 11、单击“Halt”停止程序运行；12、关闭“exp06.pjt”工程文件，关闭个窗口，本实验完毕。

实验4 C54xDSP定时器及中断使用一、实验目的1、学会通过TI公司的片上支持库来调用片上外围设备；2、学会使用C54x系列DSP的定时器；3、学会使用C54x系列DSP的中断系统；二、实验原理C54xDSP片上支持库CSL的详细使用方法及步骤见“TMS320C54x CSL.pdf”。

1、定时器的使用（a）C语言部分（1）在预编译处包含CSL库及对应的定时器库；#include<stdio.h>#include<csl.h>#include<csl_timer.h>#include<csl_irq.h>（2）定义定时器的配置结构及句柄；TIMER_Config timerCfg1={0x0000,0x0080u};TIMER_Handle hTimer1;（3）在运行程序的开始调用“CSL初始化函数”；CSL_init();（4）在运行程序内调用“定时器打开函数”和“定时器配置函数”；hTimer1=TIMER_open(TIMER_DEV0,TIMER_OPEN_RESET);TIMER_config(hTimer1,&timerCfg1);（5）在需要开始计时的时候调用“定时器开始函数”；TIMER_start(hTimer1);（6）不再需要计时的时候调用“定时器停止函数”；TIMER_stop (hTimer1);（b）CCS Project Build Option部分（1）Compiler 下 Preprocessor 设置；（2）Linker 下 Libraries 设置；三、实验内容1、利用TI公司已定义的片上支持库，正确配置及使用定时器和中断，使能定时器中断；#include<stdio.h>#include<csl.h>#include<csl_timer.h>#include<csl_irq.h>TIMER_Config timerCfg1={0x0000,0x0080u};TIMER_Handle hTimer1;interrupt void timerIsr();int temp,timer_int_cnt;void main(){int temp=0;CSL_init();IRQ_plug (IRQ_EVT_TINT0,&timerIsr);IRQ_enable(IRQ_EVT_TINT0);IRQ_globalEnable();hTimer1=TIMER_open(TIMER_DEV0,TIMER_OPEN_RESET);TIMER_config(hTimer1,&timerCfg1);TIMER_start(hTimer1);while(1){};TIMER_stop (hTimer1);}interrupt void timerIsr(void){TIMER_stop (hTimer1);timer_int_cnt=timer_int_cnt+1;if(timer_int_cnt<20){TIMER_start(hTimer1);}printf("Now Enter a Timer interupt!\n");}2、编写相应的定时器中断服务函数，运行程序，把断点设置在中断服务函数内，并使程序在该断点处停下，并在CCS软件调试窗口上打印相应的提示。

一．实验目的：通过数据采集加深对采样定理的理解，并对输入信号进行滤波处理。

二．实验仪器：DSP仿真器仿真软件（CCS）PC机实验箱示波器信号发生器三．实验步骤：1. 结合实验原理和前面的实验所学的知识，编写实验程序。

首先设置AD的采样频率设置为6KHz，信号的输出幅度为1V，输入频率为50Hz。

2. 将信号发生器，仿真器连接到实验箱。

3. 连接示波器到AD输入端和DA的输出端，设置输入信号为50Hz的正弦波形。

4. 运行编写好的程序，在示波器上观察和记录在采样频率为6KHz时的输入输出波形。

通过改变输出信号箱的输入频率，输入频率从50Hz逐渐增大，观察和记录下相应的输入输出波形，并分析输出变化的主要原因.四．实验原理和内容：模拟信号经过(A/D) 变换转换为数字信号的过程称之为采样，信号采样后其频谱产生了周期延拓，每隔一个采样频率fs，重复出现一次。

为保证采样后信号的频谱形状不失真，采样频率必须大于信号中最高频率成份的两倍，这称之为采样定理。

根据香农采样定理：如果A/D转换器的输入信号具有有限带宽2×F，则只需要AD转换器的采样频率f大于2F，原始信号就可以完全从采样信号中恢复出来。

而如果采样频率低于信号频率的2倍，则不能不失真的恢复原始信号。

实验中，我们选择对一个确定的信号进行采样，然后将采样后的数据从DA输出，从DA的输出使用示波器查看输出后的波形。

如果满足采样定理，可以从示波器看到和原始信号一样的波形；反之，如果不满足采样定理，就不能从示波器看到和原始信号一样的波形。

调整AD转换器的采样频率，对两种情况分别验证采样定理。

因此，对于一个单一频率的正弦信号，当采样频率时就可保证可以由采样后的信号无失真地重现原信号；如果采样频率低于就会发生混叠失真。

在实际的情况中，首先要让信号通过一个截止频率小于的低通滤波器，使其成为一个限带信号。

然后对其采样就可以保证信号无混叠失真。

TLV1571的最大采样频率为625K，我们以实验二相同的方法对DSP数据总线进行设置，通过改变DSP读取总线数据的时间来改变采样频率，读取时间可以通过DSP的定时器来设置。

DSP实验报告班级：11050641学号：姓名：指导教师：实验一、二 DSP芯片的开发工具及应用实验1.实验目的（1）熟悉CCS集成开发环境，掌握工程的生成方法；（2）熟悉SEED-DTK DAD实验环境；（3）掌握CCS集成开发环境的调试方法。

2.实验设备DSP实验箱，计算机，CCS软件。

3.实验内容及步骤（1）CCS软件的安装；（2）了解SEED-DTK5416实验环境；（3）打开CCS集成开发环境，进入CCS的操作环境；（4）新建一个工程文件○1在c:\ti\myprojects中建立文件夹volume1(如果CCS安装在其他d:\ti ,则在d:\ti\myprojects中)；○2将c:\ti\tutorial\target\volume1拷贝到c:\ti\myprojects\ volume1；○3从在CCS 中的Project 菜单,选择 New；○4在Project Name域中，键入volume1；○5在Location区域中，浏览步骤1所建立的工作文件夹；○6在Project Type 域中，选择Executable(.out)；○7在Target域中，选择CCS配置的目标，并单击完成。

（5）向工程中添加文件○1从Project/Add Files to Project，选择 volume.c，单击Open（或右击Project View图标，选择Add Files to Project ）；○2选择Project/Add Files to Project，在Files of type对话框中，选择Asm Source Files (*.a*, *.s*)。

选择vectors.asm 和 load.asm, 单击Open；○3选择 Project/Add Files to Project，在Files of type 对话框中选择 Linker Command File (*.cmd)，选择volume.cmd，单击Open。

一、实验题目在DSP中自行设计两幅80*80的相对复杂的图像（与实验中两幅图像不同）,实现基于Laplace算子的边缘检测，使用View中Graph工具显示出Laplace算子的边缘检测结果。

二、实验目的了解边缘检测的算法和用途，学习利用Laplace算子进行边缘检测的程序设计方法。

三、实验器材PC 兼容机一台，操作系统为Windows2000(或Windows98，WindowsXP，以下默认为Windows2000)，安装Code Composer Studio 3.3 软件四、实验原理利用计算机进行图像处理有两个目的：一是产生更适合人观察和识别的图像；二是希望能由计算机自动识别和理解图像。

无论为了哪种目的，图像处理中关键的一步就是对包含有大量各式各样景物信息的图像进行分解。

分解的最终结果是图像被分解成一些具有某种特征的最小成分，成为图像的基元。

相对于整幅图像来说，这种基元更易被快速处理。

图像的特征指图像场中可用作标志的属性。

它可以分为图像的统计特征和图像的视觉特征两类。

图像的统计特征是指一些人为定义的特征，通过变换才能得到，如图像的直方图、频谱等等；图像的视觉特征是指人的视觉可直接感受到的自然特征，如区域的亮度、纹理或轮廓等。

利用这两类特征把图像分解成一系列有意义的目标或区域的过程称为图像的分割。

因此，它是图像分割所依赖的重要特征。

物体的边缘是由灰度不连续性所反映的。

经典的边缘提取方法是考察图像的每个像素在某个邻域内灰度的变化，利用边缘临近一阶或二阶方向导数变化规律，用简单的方法检测边缘。

这种方法称为边缘检测局部算子法。

边缘的种类可以分为两种：一种称为阶跃性边缘，它两边的像素的灰度值有着显著的不同；另一种称为屋顶状边缘，它位于灰度值从增加到减少的变化转折点。

下图分别给出了这两种边缘的示意图及相应的一阶方向导数、二阶方向导数的变化规律。

对于阶跃性边缘，二阶方向导数在边缘处呈零交叉；而对于屋顶状边缘，二阶方向导数在边缘处取极值。

DSP实验报告班级：学号：姓名：指导教师：实验一、二 DSP芯片的开发工具及应用实验1.实验目的（1）熟悉CCS集成开发环境，掌握工程的生成方法；（2）熟悉SEED-DTK DAD实验环境；（3）掌握CCS集成开发环境的调试方法。

2.实验设备DSP实验箱，计算机，CCS软件。

3.实验内容及步骤（1） CCS软件的安装；（2）了解SEED-DTK5416实验环境；（3）打开CCS集成开发环境，进入CCS的操作环境；（4）新建一个工程文件○1在c:\ti\myprojects中建立文件夹volume1(如果CCS安装在其他d:\ti ,则在d:\ti\myprojects中)；○2将c:\ti\tutorial\target\volume1拷贝到c:\ti\myprojects\ volume1；○3从在CCS 中的Project 菜单,选择 New；○4在Project Name域中，键入volume1；○5在Location区域中，浏览步骤1所建立的工作文件夹；○6在Project Type 域中，选择Executable(.out)；○7在Target域中，选择CCS配置的目标，并单击完成。

（5）向工程中添加文件○1从Project/Add Files to Project，选择 volume.c，单击 Open（或右击Project View图标，选择Add Files to Project ）；○2选择Project/Add Files to Project，在Files of type对话框中，选择Asm Source Files (*.a*, *.s*)。

选择vectors.asm 和 load.asm, 单击Open；○3选择 Project/Add Files to Project，在Files of type 对话框中选择 Linker Command File (*.cmd)，选择volume.cmd，单击Open。

实验一 离散系统的时域分析一、实验目的1、掌握离散时间信号的MATLAB 表示；2、信号运算；3、差分方程的求解；4、离散时间信号的卷积运算。

二、实验原理1、离散时间信号离散时间信号只在某些离散的瞬时给出函数值，而在其他时刻无定义。

它是时间上不连续按一定先后次序排列的一组数的集合，称为时间序列，用x(n)表示，n 取整数代表时间的离散时刻。

在matlab 中用向量来表示一个有限长度的序列。

2、序列的类型为了分析的方便，在数字信号处理中规定了一些基本的序列。

a) 单位采样序列function [x,n]=impseq(n1,n2,n0) n=[n1:n2]; x=[(n-n0)==0];调用该函数[x,n]=impseq(-2,8,2); stem(n,x)0010()001()0n n n n n n n n n δδ =⎧=⎨ ≠⎩ =⎧-⎨≠⎩单位采样序列的另一种生成方法n0=-2; n=[-10:10]; nc=length(n); x=zeros(1,nc); for i=1:nc if n(i)==n0 x(i)=1 end endstem(n,x)b) 单位阶跃序列function [x,n]=stepseq(n1,n2,n0) n=[n1:n2]; x=[(n-n0)>=0];调用该函数[x,n]=stepseq(-2,8,2); stem(n,x)00010()001()0n n n n n n n n nεε >=⎧=⎨<⎩ >=⎧-⎨ <⎩c) 实数指数序列x(n)=an (运算符“.^”)n=[0:10]; x=0.9.^n; stem(n,x)d) 复数指数序列n=[-10:10]; alpha=-0.1+0.3*j; x=exp(alpha*n);real_x=real(x); image_x=imag(x); mag_x=abs(x); phase_x=angle(x); subplot(2,2,1); stem(n,real_x) subplot(2,2,2); stem(n,image_x) subplot(2,2,3); stem(n,mag_x) subplot(2,2,4); stem(n,phase_x)()()j nx n e αω+=(0.1j0.3)n x(n)e (10n 10)-+= -<<e) 正弦和余弦序列 n=[0:10]; x=3*cos(0.1*pi*n+pi/3);stem(n,x)f)随机序列rand(1,N)产生其元素在[0，1]之间均匀分布长度为N 的随机序列。

实验一 信号、系统及响应一、 实验目的1． 熟悉理想采样的性质，了解信号采样前后的频谱变化，加深对采样定理的理解。

2． 熟悉离散信号和系统的时域特性。

3． 熟悉线性卷积的计算编程方法：利用卷积的方法，观察分析系统响应的时域特性。

4． 掌握序列傅氏变换的计算机实现方法，利用序列的傅氏变换对离散信号，系统及系统响应进行频域分析。

二、 实验内容在编制以上各部分程序以后，编制主程序调用各个功能模块实现对信号，系统和系统响应的时域，频域分析，完成以下实验内容。

1．分析理想采样信号序列的特性。

产生理想采样信号序列()a x n ，使A ＝444.128，α=，0Ω= a.首先选用采样频率为1000Hz,T ＝1/1000,观察所得理想采样信号的幅频特性，在折叠频率以内和给定的理想幅频特性无明显差异，并做记录。

b.改变采样频率为300Hz,T=1/300,观察所得到的幅频特性曲线的变化，并做记录c.进一步减少采样频率为200Hz,T=1/200,观察频谱“混淆”现象是否明显存在，说明原因，并记录幅频特性曲线。

2.离散信号，系统和系统响应的分析（1）.观察信号()b x n 和系统()b h n 的时域和幅频特性,利用线性卷积求信号通过系统以后的响应。

比较系统响应和系统()b h n 的时域和幅频特性，注意它们之间有无差异,并绘出曲线。

(2）.观察信号()c x n 和系统()a h n 的时域和幅频特性，利用线性卷积求系统响应。

判断响应序列图形及序列非零值长度是否与理论结果一致，说出一种定性判断响应序列图形正确与否的方法（提示：10()()()c a x n h n R n ==）。

利用系统的傅立叶变换数值计算子程序求出()k j Y e ω，观察响应序列的幅频特性。

定性判断结果正确与否，改变信号()c x n 的脉冲宽度，使N ＝5，重复以上动作，观察变化，记录改变参数前后的差异。

（3）将实验步骤2-（2）中信号变换为()a x n ，其中A=1,α =0.4,0Ω=2.0734,T=1。
