主副水仓、水泵房和管子道施工作业规程

水仓施工作业规程一、概况：设计要求，排水水仓位于付井大巷井底车场的左侧，其开口位置距付斜井变坡点56m处，以55°夹角掘进4m后，转为90°夹角垂直于付巷开拓，水仓分为立水仓和副水仓两个，具体位置见附图。

二、地质构造本矿区内总体构造形态为西缓倾的单斜构造；倾角1～3°含煤的三叠系瓦窑组岩层呈简单层状叠置。

局部地段发育有宽缓的波状或鼻状起伏，未发现较大的断层，无岩浆活动痕迹，构造简单。

三、巷道规格水仓巷道以半圆拱形开拓，巷道断面为：毛宽 2.4m，毛高2.58m，毛拱高1.2m，毛断面5.57㎡静宽2.2，静高2.48m，静拱高1.1m，静断面4.93㎡四、支护形式及要求（一）支护形式巷道支护形式为锚杆、锚网、锚喷支护，巷道顶部4根锚杆，两帮各两根。

顶帮全部挂网，然后锚喷，锚喷时添加防水剂，锚杆排距为800mm，间距为800mm。

锚杆采用18—20mm的圆钢锚杆，锚杆长度2.06m，托板为方形钢板，锚网采用6mm的钢筋网，网孔为120mm×120mm的方形孔，网片长2m，宽1m。

1、临时支护掘进巷道要控制最大空顶距，如巷道空顶距超过2米或顶板破碎段，要采取临时支护，临时支护的材料规格，用圆木直径不得小于Φ200mm×巷道高度，支护必须打在硬底上，在顶板破碎要加密支护数量。

在临时支护之前，必须敲帮问顶，发现活石头立即处理。

2、永久支护在临时支护下进行永久支护，按装锚杆要由外向里按顺序按装，锚固剂采用K2835型号，每根锚杆使用2节药卷，特锚固剂凝固5分钏后再按托板紧螺丝，托板要托住锚网，喷浆厚度不低于100mm，锚杆间排距为800mm，其正负误差不得超过100mm，锚杆托盘必须紧贴岩面，然后上紧螺丝喷浆水泥要用达标水泥，水泥、石子、砂子，配合比为1：2：2。

喷浆强度不小于C20。

（二）支护要求1、锚杆间排距允许误差±100mm。

2、锚杆垂直于岩面不小于75º。

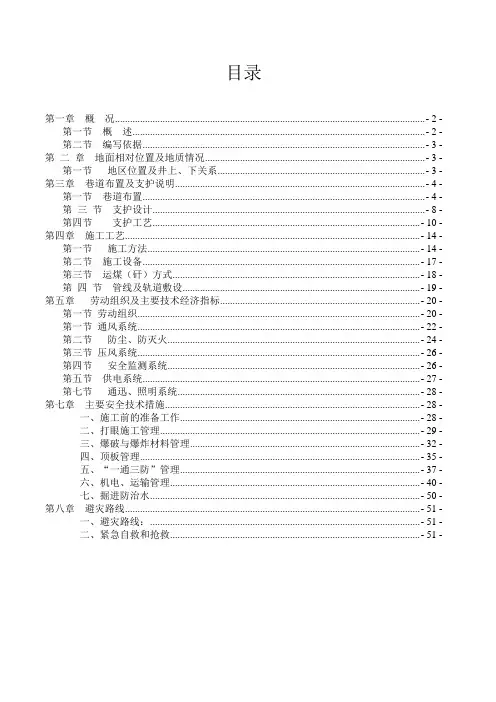

目录第一章概况............................................................................................................................ - 2 - 第一节概述..................................................................................................................... - 2 - 第二节编写依据................................................................................................................. - 3 - 第二章地面相对位置及地质情况........................................................................................ - 3 - 第一节地区位置及井上、下关系................................................................................... - 3 - 第三章巷道布置及支护说明.................................................................................................... - 4 - 第一节巷道布置................................................................................................................. - 4 - 第三节支护设计............................................................................................................. - 8 - 第四节支护工艺........................................................................................................... - 10 - 第四章施工工艺...................................................................................................................... - 14 - 第一节施工方法............................................................................................................. - 14 - 第二节施工设备............................................................................................................... - 17 - 第三节运煤（矸）方式................................................................................................... - 18 - 第四节管线及轨道敷设............................................................................................... - 19 - 第五章劳动组织及主要技术经济指标................................................................................ - 20 - 第一节劳动组织................................................................................................................. - 20 - 第一节通风系统................................................................................................................. - 22 - 第二节防尘、防灭火..................................................................................................... - 24 - 第三节压风系统................................................................................................................. - 26 - 第四节安全监测系统..................................................................................................... - 26 - 第五节供电系统............................................................................................................... - 27 - 第七节通迅、照明系统................................................................................................. - 28 - 第七章主要安全技术措施...................................................................................................... - 28 -一、施工前的准备工作................................................................................................ - 28 -二、打眼施工管理........................................................................................................ - 29 -三、爆破与爆炸材料管理............................................................................................ - 32 -四、顶板管理................................................................................................................ - 35 -五、“一通三防”管理................................................................................................ - 37 -六、机电、运输管理.................................................................................................... - 40 -七、掘进防治水............................................................................................................ - 50 - 第八章避灾路线...................................................................................................................... - 51 -一、避灾路线：............................................................................................................ - 51 -二、紧急自救和抢救.................................................................................................... - 51 -第一章概况第一节概述一、指导施工范围本《作业规程》指导施工范围为水仓、泵房、变电硐室、管子道及周边所有硐室、通路。

山西陆合集团基安达煤业有限公司井底水仓作业规程二○一一年十一月山西陆合集团基安达煤业有限公司井底水仓作业规程工作面名称：井底水仓编制人：施工负责人：矿长：批准日期： 2011年月日执行日期： 2011年月日目录第一章工程概况 1 第一节概况 1 第二节编写依据 1 第二章地面相对位置及水文地质情况 3 第一节地面相对位置及邻近区域采掘情况 3 第二节煤岩层赋存特征 3 第三节地质构造 4 第四节水文地质 4 第三章巷道布置及支护情况 5 第一节巷道布置 5 第二节巷道工程特征 5 第三节巷道支护设计 6 第四节支护工艺 10 第四章施工工艺 12 第一节施工方法 12 第二节施工工艺 13 第三节凿岩方式 14 第四节爆破作业 17 第五节出矸 17 第六节转载运输 18第七节管线布置 18第八节设备配置 19第五章生产安全系统 20第一节运输系统 20第二节通风、监测、防尘、消防系统 20第三节供电、供压风、供水、排水、通讯系统 25第六章施工组织及主要技术经济指标 26 第一节作业方式与循环方式 26第二节劳动组织 27第三节主要技术经济指标 28第七章安全质量标准化管理 29第八章安全技术措施 31第一节一般规定 31第二节安全技术管理措施 32第三节灾害防治措施 48第四节其他 48第一章工程概况第一节概述一、巷道名称本作业规程掘进巷道为山西陆合集团基安达煤业有限责任公司主副水仓二、掘进目的、巷道用途及服务年限掘进目的及用途是山西陆合基团基安达煤业水仓淤泥提升运输、井下储水、排水。

巷道服务年限与矿井服务年限相同。

三、巷道设计长度四、预计开竣工时间预计开工时间为2011年月日，预计2012年月竣工。

第二节编写依据一、《煤矿安全规程》二、《矿山井巷工程施工及验收规范》三、《煤矿井巷工程质量检验评定标准》四、《山西陆合集团基安达煤业有限公司兼并重组整合矿井地质报告》五、《山西陆合集团基安达煤业有限公司矿井兼并重组整合项目初步设计说明书》六、山西安煤矿业设计工程有限公司设计的《山西陆合集团基安达煤业有限公司设计的副斜井水仓平面图、剖面图、断面图及工程量表》七、《基安达煤业有限公司副斜井水仓施工方案》第二章地面相对位置及水文地质情况第一节地面相对位置及邻近区域采掘情况表2-1-1 地面相对位置及邻近区域采掘情况表附图：主副水仓巷道位置平面示意图第二节煤岩层赋存特征一、煤（岩）层产状、厚度、结构。

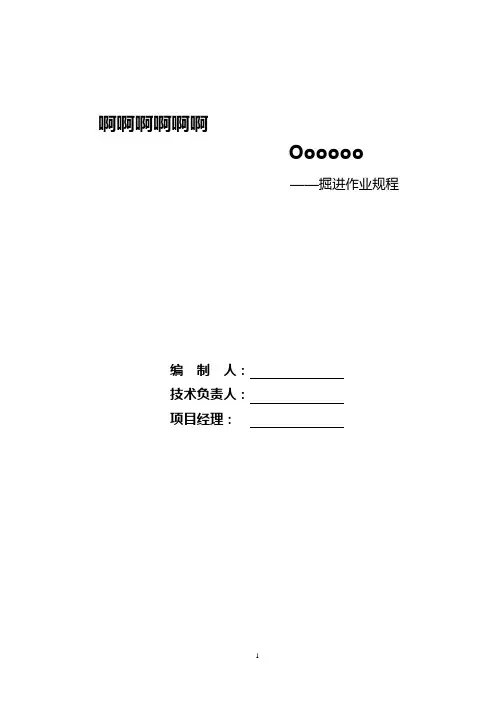

啊啊啊啊啊啊Oooooo——掘进作业规程编制人：技术负责人：项目经理：温州矿山井巷工程有限公司项目部编制二0一一年六月十一日一、巷道名称本《作业规程》为90万吨/年机械化采煤升级改造水泵房管子道掘进工程。

二、掘进目的及用途掘进目的是为形成90万吨/年机械化采煤升级改造水泵房排水管路敷设等需要。

三、水文地质水泵房管子道工程为2号煤上部的全岩巷道掘进，岩石多为泥岩,其次为粉砂岩。

地面相对位臵位于主斜井井口东南侧的高山丘陵，覆盖完整，植被完好，未发现塌陷和地裂缝等地质构造。

奥灰岩溶地下水水位标高550m左右，低于我矿2号煤层底板最低标高（960m）约460m左右。

因此管子道掘进工程不受各种地质构造和矿井水害的威胁。

四、巷道设计长度水泵房管子道总长：61米。

其中斜巷: 13米平巷: 48米五、巷道布臵水泵房管子道工程：水泵房开口以方位角345°38′和仰角31°04′05″向主斜井方向掘送斜长13米，到位后沿中线方向水平掘送48米和主斜井贯通。

六、巷道断面水泵房管子道：采用矩形断面，锚喷支护。

毛：宽=2.2m ，高=1.9m，断面4.2㎡净：宽=2 m，高=1.8m，断面3.6㎡七、支护工艺（一）临时支护掘进巷道采用直径不小于14cm的木支柱戴柱帽的方法进行超前临时支护。

掘砌工作面掘进前距工作面煤壁处打一排贴帮柱，间距1m 一柱（不少于2根）进行支护，并对作业地点零皮活块、支护情况进行处理，方可进行操作。

等爆破落煤后处理完顶板、煤帮、瓦斯等安全隐患，由爆破工和班组长根据作业现场情况立即在距巷道两帮1m 处挖柱窝用木点柱支护，柱要打在实底上，并加戴柱帽打紧，遇顶板破碎或特殊条件时要加密支护，临时点柱柱距1米戴柱帽且不少于4根，柱帽规格：（长×宽×高）500mm×200mm×50mm。

最大控顶距2 m，最小控顶距1m。

（二）永久支护巷道永久支护方式采用锚杆铺网混凝土喷射支护，喷浆厚度为10cm。

主排水泵工安全技术操作规程一、适用范围第1条本操作规程适用于煤矿井下主排水泵房、各水平主排水泵房和固定排水泵房操作工二、上岗条件第2条必须经过专业技术培训，考试合格，持证上岗。

实习操作工应经有关部门批准，并指定专人指导监护。

第3条应熟知《煤矿安全规程》有关规定，了解排水系统，掌握排水设备和启动控制电气设备的构造、性能、技术特点、工作原理，并要做到会使用、会保养、会排除一般性故障，能独立操作。

第4条必须身体健康，没有妨碍本职工作的病症。

三、安全规定第5条上班前严禁喝酒，班中严禁睡觉，不做与本职工作无关的事情。

严格执行交接班制度和工种岗位责任制，坚守工作岗位，遵守本操作规程及《煤矿安全规程》的有关规定。

第6条主排水泵操作工必须专职，主排水泵房每班超过两人值班时应明确正、副操作工。

第7条操作工要严格遵守以下安全守则和操作纪律：1.不得随意变更保护装置的整定值。

2.操作高压电气设备时：(1)一人操作，一人监护。

(2)操作者应戴绝缘手套、穿绝缘靴或站在绝缘台上(3)电器、电动机必须接地良好。

3.在以下情况下，水泵不得投人运行：(1)电动机故障没有排除，控制设备、电压表、电流表、压力表、真空表失灵。

(2)水泵或管路漏水。

(3)电压不正常。

(4)水泵不能正常运行。

(5)吸、排水管路不能正常工作c4.在发生和处理事故期间，操作工应严守岗位，不得离开泵房。

第8条井筒与水泵房之间的斜巷内（安全出口），必须保持畅通，不得堆放杂乱脏物。

第9条应定期检查防水闸门、配水闸门，关闭应符合要求。

四、操作准备第10条水泵启动前应对下列部位进行检查：1.设备各部件螺栓是否齐全、紧固，不得有松动。

2.联轴器间隙应符合规定，防护罩应可靠。

3.轴承润滑油油质合格，油量适当，油环转动平稳、灵活；强迫润滑系统的液压泵、泵站、管路完好可靠。

4.辅助上水系统、吸水管道应正常，吸水高度应符合规定，吸水井内无影响吸水的杂物。

5.接地系统应符合规定。

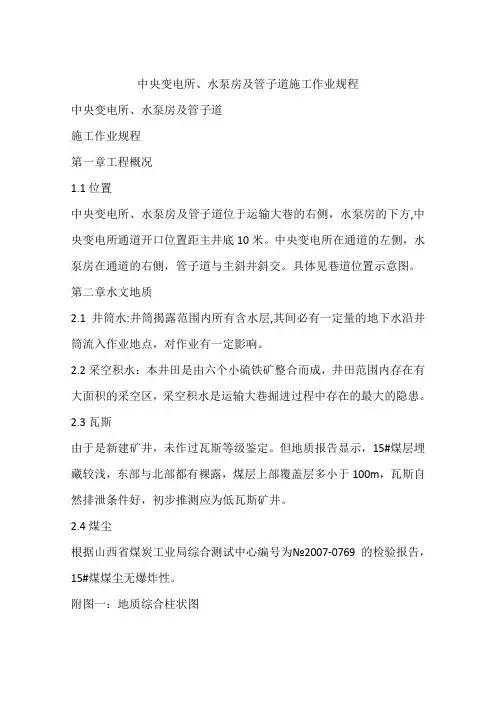

中央变电所、水泵房及管子道施工作业规程中央变电所、水泵房及管子道施工作业规程第一章工程概况1.1位置中央变电所、水泵房及管子道位于运输大巷的右侧，水泵房的下方,中央变电所通道开口位置距主井底10米。

中央变电所在通道的左侧，水泵房在通道的右侧，管子道与主斜井斜交。

具体见巷道位置示意图。

第二章水文地质2.1井筒水:井筒揭露范围内所有含水层,其间必有一定量的地下水沿井筒流入作业地点，对作业有一定影响。

2.2采空积水：本井田是由六个小硫铁矿整合而成，井田范围内存在有大面积的采空区，采空积水是运输大巷掘进过程中存在的最大的隐患。

2.3瓦斯由于是新建矿井，未作过瓦斯等级鉴定。

但地质报告显示，15#煤层埋藏较浅，东部与北部都有裸露，煤层上部覆盖层多小于100m，瓦斯自然排泄条件好，初步推测应为低瓦斯矿井。

2.4煤尘根据山西省煤炭工业局综合测试中心编号为№2007-0769的检验报告，15#煤煤尘无爆炸性。

附图一：地质综合柱状图第三章巷道技术特征技术特征表名称围岩类别长度（m）断面积（㎡）支护厚度（㎜）掘进体积（m3）支护形式备注净掘进中变、泵房通道煤岩305.207.07300341.5半圆拱料石砌碹中变煤岩108.0310.19300101.9半圆拱料石砌碹泵房煤岩108.0310.19300101.9半圆拱料石砌碹管子道岩304.576.55250196.5半圆拱料石砌碹插图一:井巷布置示意图插图二:巷道施工断面示意图第四章施工方法4.1中央变电所、水泵房通道和中央变电所、水泵房采用煤电钻打眼，管子道采用7655型凿岩机打眼，全断面一次打眼一次装药起爆。

人工装煤、矸，人工推车或绞车牵引矿车运输加胶带输送机运输。

循环进度2米。

掘进2米，支护2米。

半圆拱料石砌碹。

具体是先掏出柱窝，用戴帽木点柱进行临时支护，待工作面清理完煤矸后，然后进行永久支护作业。

4.2根据施工方法，施工技术装备的情况，本工程所需各工种人员的数量组织如下：劳动组织表工种项目打眼工放炮工清煤工班组长支护工运料工绞车司机电器修理工安全员瓦斯员其它总班计出勤人数2152663333236备注6.2循环进度：2米循环方式：一天一个循环作业形式：滚班作业6.3工程工期：本工程预计施工工期为25天，准备工期2天，共计27天。

第一章概况第一节概述一、巷道名称：本《作业规程》掘进巷道名称：主、副水仓。

二、掘进目的及巷道用途：掘进目的是为了满足全矿井储水要求。

三、巷道设计长度及服务年限：主、副水仓设计长度为211m，服务年限：50年。

四、预计开、竣工时间：主、副水仓预计2015年5月份开工，2015年8月份完工第二节编制依据一、《煤矿安全规程》。

二、《煤矿井巷工程质量验收规范》GB50213-2010。

三、《煤矿井巷工程施工规范》GB50511-2010。

四、龙泉矿初步设计及安全专篇。

五、《中央水仓设计说明书》第二章地质说明一、工作面位置主、副水仓位于750实体岩层中，为矿井主要的储水水仓，东端与750石门相连，以西、南为实体岩石，以北斜距25米（平距22米）为管道井。

二、地质概况井田位于柯尔碱向斜北翼，地层走向近东西向，为一向南倾斜的单斜构造，倾角67°左右，井田西部地层走向略转向北西，说明在走向、倾向上均略有变化。

在井田西部边界上有一条北西走向的平推断裂，倾向西，倾角70°，平移距离150m，对煤层开采没有影响，总之构造比较简单。

三、井上下对照：地势高低起伏，沟谷纵横，为山地戈壁，地面无村庄，地表无大的河流通过。

根据资料分析本工作面基本无大的地质构造，有可能揭露小的断层，未发现陷落柱，无岩浆岩侵蚀区，地质构造简单.四、顶、底板岩性：主、副水仓掘进工作面750实体岩层中，顶、底板岩性主要以细砂岩、中粗砂岩为主，粉砂岩次之，底板为粉砂岩、细砂岩和中粗粒砂岩，其次为泥岩。

五、水文地质情况：井田内无长年地表迳流，潘吉塔格苏河第四系含水层，地处井田外，距离1.5km，含水面积小，对矿井充水几乎没有影响，以基岩裂隙水为主，但一般含水性较弱，本区水文地质条件属较简单类型矿床。

第三章 巷道布置及支护说明第一节 巷道布置一、巷道设计1、依据主、副水仓工作面设计，于8#测量点前15m 出拔门开口，开口方位为95°3′24″，主、副水仓总长211m 。

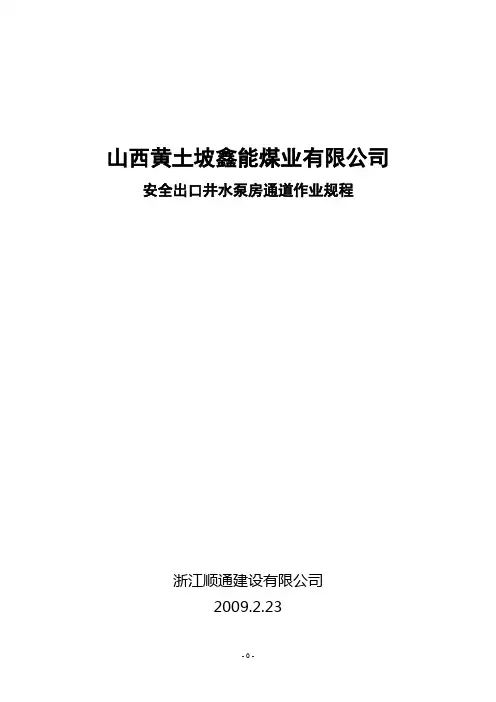

山西黄土坡鑫能煤业有限公司安全出口井水泵房通道作业规程浙江顺通建设有限公司2009.2.23第一章地质概况水泵房通道位于车场北部，预计该施工段地质构造简单，无断层、裂隙渗水现象，岩层为石灰岩，坚硬。

第二章工程概况一、巷道用途简述水泵房通道担负矿井水泵房通道任务。

二、巷道布置图见附图三、巷道工程量水泵房通道设计全长15m，全断面锚网喷支护。

第三章巷道断面及支护形式一、巷道断面管子道设计为半圆拱形，巷道2.4m，净高2.4m，墙高1.2m，拱高1.2m。

二、永久支护1、本作业点工采用锚网喷联合支护，锚杆排距为0.8m，锚杆间距为0.8m。

2、喷浆材料，水泥为晋牌425＃，文水水沙。

3、施工过程中，遇节理发育，顶板破碎要加打锚索，锚索间距为5m。

4、若顶板破碎，不适宜全锚支护，必须采用料石砌硂，料石规格为30×25×20（长×宽×高），硂顶必须用矸石充填，不得留有空隙，严防顶板再次垮落，砌硂过程中不得出现干缝、对缝、瞎缝，砂浆必须饱满。

三、临时支护形式：打锚杆挂网时，采用带帽点柱作为临时支护，且柱帽不小于50CM,柱径不得小于12CM。

四、最大、最小控顶距：最大控顶距为2m，最小控顶距为0.8m，循环进度为2m。

五、巷道质量标准化管理要求：1、施工中杜绝出现锚杆、锚索松动现象。

2、顶、帮锚杆外露长度不超过50mm，锚索外露长度不超过300mm。

3、每班必须由验收员、跟班队长分三次校对激光指向仪，以防中线跑偏。

4、地质构造带必须采取特殊安全技术措施。

5、中腰线严格按照技术科规定为准，不得随意改变巷道断面及坡度。

第四章掘进方式一、掘进方式及工艺流程1、掘进方式：采用风钻分次打眼，分次装药起爆。

二、工艺流程打眼---装药---放炮--打临时支护---打锚杆挂网---出渣---初喷---复喷第五章运输方式及管理一、渣的装、转、运方式掘进头的渣石→爬渣机→矿车提出地面二、材料设备运输、采用轨道运输地面→斜井→作业地点三、运输管理规定及措施1、各类司机必须持证上岗，并严格执行各设备操作规程。

水泵房作业安全操作规程范本一、引言水泵房是供水系统的关键组成部分，保证其正常运行和安全操作对于保障供水系统的可靠性和运行效果至关重要。

为了推动水泵房作业的安全，特编制本安全操作规程，旨在规范水泵房作业人员的行为、提高工作效率、减少事故的发生。

二、安全原则1. 安全第一：水泵房作业的首要原则是保护作业人员的人身安全，任何时候都不能牺牲安全来追求工作进度。

2. 严格遵守规章制度：作业人员必须遵循水泵房作业的相关规章制度，不得擅自行动或违反操作规程。

3. 预防为主：在水泵房作业过程中，要做好事前准备、事中监控和事后总结，通过有效的预防措施来减少事故的发生。

4. 综合施策：水泵房作业安全工作要采取多种手段，包括技术、管理、教育等方面的措施，全方位地提高作业人员的安全意识和技术水平。

三、安全操作规程1. 进入水泵房前应携带必要的个人防护装备，包括安全帽、防护鞋、护目镜等，确保个人安全。

2. 在进入水泵房之前，首先要确认供电和设备的总开关已关闭，并进行相应的告知和标识，以防止误操作带来的危险。

3. 操作人员应事先了解各个水泵的性能和工作要领，掌握水泵的启动、停止、调节等操作方法，并遵循相关技术标准进行操作。

4. 启动水泵前，应检查电源接地情况、设备运行状态、系统压力等，确保各项参数达到要求后方可启动，避免因操作不当导致设备损坏或事故发生。

5. 在操作水泵时，应注意观察设备运行状态，如发现异常情况应立即停止，通知相关人员进行维修，并做好相应的记录。

6. 在维护和保养水泵设备时，必须先停止供电并拉下总闸，确保设备处于安全状态后方可进行维修、检修等工作。

7. 禁止违章操作：严禁未经批准或未接受正式培训的人员操作水泵设备，严禁超负荷运行设备，以免造成设备损坏或人员伤亡。

8. 保持水泵房的清洁和整洁，防止杂物杂质进入设备内部，定期巡检设备运行状态，并及时清理设备周围的积水或杂物，防止滑倒和触电事故的发生。

9. 在作业结束后，必须将设备停止、断电，并做好相应的防护措施，对设备进行检查、清理和维护，确保设备在下次使用时能够正常运行。

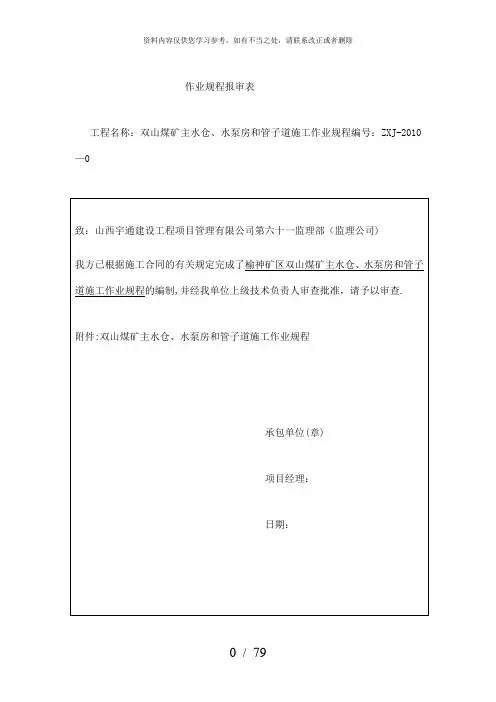

作业规程报审表工程名称：双山煤矿主水仓、水泵房和管子道施工作业规程编号：ZXJ-2010—0规程（措施）贯彻记录单规程（措施）贯彻记录单双山煤矿3号煤主水仓、水泵房和管子道施工作业规程编制：施工单位:郑煤集团双山煤矿项目部编制日期：二〇一一年三月目录第一章概况.................................................... 错误!未指定书签。

第一节概述 ............................................................................................ 错误!未指定书签。

第二节编写依据 .................................................................................... 错误!未指定书签。

第二章地质及水文地质情况 ........................ 错误!未指定书签。

第一节井田概况 .................................................................................... 错误!未指定书签。

第二节地质特征 .................................................................................... 错误!未指定书签。

第三章巷道布置及支护说明 ........................ 错误!未指定书签。

第一节巷道布置及断面 ........................................................................ 错误!未指定书签。

第二节矿压观测 .................................................................................... 错误!未指定书签。

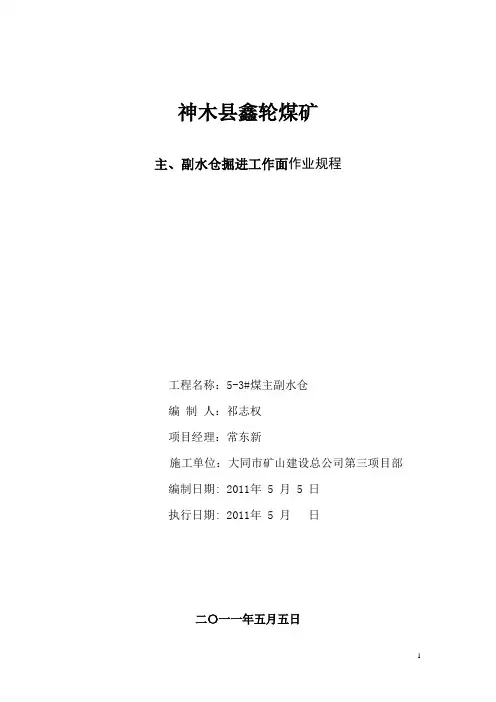

神木县鑫轮煤矿主、副水仓掘进工作面作业规程工程名称：5-3#煤主副水仓编制人：祁志权项目经理：常东新施工单位：大同市矿山建设总公司第三项目部编制日期: 2011年 5 月 5 日执行日期: 2011年 5 月日二〇一一年五月五日施工作业规程报审表第一章概况第1-1节概述一、巷道名称、位置及相邻关系：本巷道为鑫轮煤矿井下主副水仓，位于5—3煤层岩层中，主副水仓联合布置在主运巷与辅运巷之间，其东部为鑫轮煤矿井下主、副水仓，西部为鑫轮煤矿主井井底车场。

根据鑫轮煤矿《整合技改初步设计说明书》提供资料，周边矿对本巷道掘进无影响。

二、巷道用途：井下主副水仓主要用于存放井下各巷道排出的积水。

三、巷道性质：本巷道为鑫轮煤矿主要掘进巷道和硐室。

四、设计施工长度、服务年限：本巷道设计全长241.5米，其中主水仓共计132.1米，副水仓78.8米，服务年限为20.6年。

第1-2节编制依据一、经过审批的设计本巷道施工的依据是《鑫轮煤矿整合技改初步设计说明》。

二、地质说明书：本巷道地质资料的依据是《综合柱状图》所列分析资料。

三、矿压观测：据有关资料及观测本巷道所穿过的岩层无应力集中。

第二章地面位置及地质情况第2-1节地面相对位置及邻近开采情况该井田位于神木县西南方向7.5KM处，行政区划隶属神木县西沟乡管辖，榆神公路（S204）在建的榆神高速公路、西包铁路从煤矿（整合区）北部约3KM处的西沟通过。

井田内海拔高程1071－1249ｍ，相对高差178ｍ，一般80～100ｍ。

区内植被稀疏，地表多被第四系黄土、风积砂土等覆盖。

井田内剥蚀切割强烈，树枝状沟谷。

鑫轮煤矿井下中央变电所和水泵房联合布置在主运巷与辅运巷之间，其南部为鑫轮煤矿回风大巷。

其地表为低山丘陵地形，相对地面西侧为鑫轮煤矿工业广场。

第2-2节煤（岩）层赋存特征一、煤(岩)层产状、厚度、结构、坚固性系数、层间距：5-3#煤层为井田内首次开采，其上5-2号煤层小窑破坏区，5-3#煤层距5－2煤层约18米。

赵家庄煤矿主副水仓、水泵房和管子道施工作业规程编制：施工单位：温州兴安矿山建设有限公司编制日期: 二〇一二年三月第一章概况第一节概述一、巷道名称井下主副水仓、水泵房和管子道。

二、巷道用途主要担负赵家庄煤矿井下排水。

三、巷道设计长度及服务年限井下主、副水仓分别布置，主副水仓长180m；有效容积1160m3；排水泵房设计全长41。

35m；水泵房通道长14。

8m；管子道设计全长28。

211m。

2、巷道服务年限：同井底车场服务年限。

四、预计开、竣工时间本工程预计施工时间为：2012年4月 ~2012年6月。

第二节编写依据一、《初步设计》二、《矿井地质说明书》三、《煤矿安全规程》四、副斜井井底车场布置图五、《煤矿建设安全规范》六、《井巷工程验收规范》七、《煤矿矿井质量标准化标准》八、《煤矿工人安全知识》九、《矿井通风》第三节地质说明及矿压观测一、地质说明本工程根据已掘进井底车场岩层情况，岩性为泥岩较稳定。

二、矿压观测（一）、观测对象副斜井井底车场巷道。

（二）、观测内容巷道顶板离层量（下降）；底板相对移近量（底鼓）；两帮相对位移量（片帮）等。

（三）、观测方法测点布置：正常顶底板、两帮移近量用钢尺量，每周观测一次，观测基点尽量选在顶板完好、无淋水地段。

从巷道开掘5米后起每40±5m，做一组巷道顶底版观测基点。

（四）、数据处理由跟班技术员观测记录、分析判断，分析结果及时反馈到项目部，从而不断修改设计，补充措施，指导施工。

第二章地质及水文地质情况第一节地质特征1、3号煤层的顶底岩性、厚度及水文情况根据已揭露3号煤层厚度8m，上覆岩层20m为砂岩，底板岩层为砂岩约2。

5m。

区内结构简单、平坦，含少量滴水。

2、瓦斯为低瓦斯矿井煤层。

3、煤尘本区各可采煤层的干燥无灰基挥发分产率较高，一般在30~40%，属易爆炸煤尘，煤尘有爆炸性。

第三章巷道布置及支护说明第一节巷道布置及断面井下主排水泵房管子道1、巷道围岩以煤层为主，设计采用半圆拱形断面:（附平面图、剖面图、断面图）A、1-1断面：①-②段长度3米，掘进断面15m2,净断面11。

2024年水泵房作业安全操作规程第一章总则第一条为了加强水泵房作业的安全管理，保障人身安全和设备设施完好，根据相关法律法规和标准，制定本规程。

第二条本规程适用于水泵房的日常作业管理，包括水泵的开停操作、设备巡检、维护保养等工作。

第三条水泵房作业必须按照操作规程的要求进行，任何人不得擅自更改、违规操作。

第四条水泵房的作业人员必须熟悉本规程内容，并按照规定进行操作。

第五条水泵房作业管理人员要定期开展安全培训，提高作业人员的安全意识和操作技能。

第二章水泵房作业的安全要求第六条水泵房作业人员必须配备相应的个人防护用品，包括安全帽、手套、防护鞋等。

第七条在进行水泵开停操作前，必须确认设备是否可操作，以及操作过程中是否有相关人员在场。

第八条水泵房应有完善的应急准备措施，如灭火器、消防设备等，以防止火灾等意外事故的发生。

第九条在作业过程中，要遵循“安全第一、预防为主”的原则，积极排除事故隐患，确保作业安全。

第十条作业中发现设备异常情况或存在安全隐患时，要及时上报，暂停作业并采取相应措施。

第三章水泵开停操作规程第十一条水泵开停操作前，操作人员必须检查设备是否正常运行，包括设备电气、液压、润滑等系统。

第十二条水泵开停操作前必须关闭电源，确认设备停止运行后才能进行相关操作。

第十三条水泵开启前，必须调整水泵的进出口阀门，确保水泵工作在正常状态。

第十四条水泵启动时，要逐步加大负荷，观察设备运行情况，确保无异常情况后再进行正常工作。

第十五条水泵停止运行时，要关闭进出口阀门，并将设备的开关、阀门等处于正常工作状态。

第四章设备巡检和维护保养第十六条每日巡检工作必须按照巡检表要求进行，发现设备异常情况要及时处理或上报。

第十七条定期维护保养工作要按照设备要求进行，包括换油、清洗、润滑等，确保设备正常运行。

第十八条维护保养过程中要注意保持设备周围整洁，防止杂物进入设备内部。

第十九条维护保养期间要切断电源，避免设备意外启动造成人身伤害。

煤矿水泵房施工作业规程1. 引言本文档是为了规范煤矿水泵房施工作业而编写的规程。

水泵房作为矿井的重要设施之一，负责处理矿井水位控制和排水工作。

为了保障施工人员的安全和施工质量，制定了本规程。

2. 适用范围本规程适用于煤矿水泵房施工作业，包括水泵房设备及管网的安装、维护和调试等工作。

3. 施工人员要求•所有参与煤矿水泵房施工作业的人员必须接受相关的安全培训，并持有相应的证书。

•施工人员应熟悉水泵房的结构和设备，了解操作规程，并具备一定的维修能力。

•施工人员必须穿戴符合安全要求的防护装备，包括安全帽、防护眼镜、耳塞和防滑鞋等。

4. 施工准备•施工前必须进行现场勘察，确保施工区域没有险情和障碍物。

•施工前应对施工区域进行清洁，确保施工环境整洁，防止杂物造成安全隐患。

•施工前应检查施工所需工具和设备的完好性和可用性。

•施工前应对施工过程可能涉及到的危险和风险进行评估，并采取相应的防护措施。

5. 施工流程•施工过程中必须按照相关的施工流程进行，严禁随意更改工序或省略施工步骤。

•施工前应对设备和材料进行检查，确保其符合规范要求。

•施工过程中应注意安全，遵循操作规程，确保施工人员的人身安全。

•施工过程中应注意保护现场环境，防止对矿井和设备造成损坏。

•施工完毕后，必须对施工区域进行清理，恢复原状，并进行相关验收工作。

6. 安全措施•施工现场应设立明显的安全警示标识，并定期检查标识的完整性和清晰度。

•施工现场应根据实际情况设置围栏和临时隔离设施，保证施工区域的安全。

•施工现场应配备灭火器和急救设备，并进行定期检查和维护。

•施工过程中应严格遵守使用电气设备的相关安全规定，如使用防爆设备和防护措施。

•施工人员应遵守禁烟和禁酒等相关规定，不得在施工现场吸烟或饮酒。

7. 管理要求•施工单位应加强对施工人员的管理，确保施工人员按照规定进行作业。

•施工单位应建立健全施工记录和档案，包括施工人员名单、施工过程记录和施工质量验收记录等。

编号2010-4＿鬃岭镇左家营煤矿（井底）水仓掘进作业规程编制________________2011年8月28日一、巷道布置及用途主井至副井之间布置水仓，上至一区段101、102甩道下联络巷中间开口（副井至主井10.1米）的地方为中开口，与主井进风下山石门、主井运输下山石门并列布置，是作为+1798水平以上的采煤服务、安全出口及与主井、风井联络的主要巷道，巷道下端开口标高为：+1790.m；上端在水泵房36米的平巷变坡后50米与水泵房的吸水眼贯通。

开门位置在36m处变26度的坡度走14米，按方位270度破帮开口，主水仓水平推进50米，副水仓水平掘进30米，比车场低6-7m 后,而后按坡度0º方位90º开平巷，主水仓掘进长度约50m；副水仓掘进30米，主、副水仓贯通水泵房迎巷道。

具体见施工图。

二、巷道围岩的特征，掘进范围内已有的采掘情况，掘进范围内预计水文地质、地质构造及平面布置图：左家营煤矿矿区内可采煤层有7层，即1、2、3、6、7、8、10号煤层。

现分述如下：1号煤层（M1）：黑色，细条带夹中条带状结构，半亮型，顶板为泥质灰岩，局部为粉砂岩，底板为泥质粉砂岩。

煤层厚1.10～2.10m，平均厚1.80m，厚度变化不大。

一般有1层夹石，结构简单，全区可采煤层。

2号煤层（M2）：黑色，细条带夹中条带状结构，半亮型，顶板为灰岩，局部为粉砂岩，底板为泥质粉砂岩。

煤层厚1.00～1.60m，平均厚1.50m，厚度变化不大。

一般有1层夹石，结构简单，基本全区可采煤层。

3号煤层（M3）：黑色，细条带状结构，半亮型，顶板为粉砂岩，局部为泥质粉砂岩，底板为泥质粉砂岩，一般有1层夹石，煤层厚1.05～2.10m，平均厚 1.50m，煤层厚度变化不大。

属结构简单、厚度稳定、全区可采煤层。

6号煤层（M4）：黑色、褐黑色，细～中条带状结构，半亮型，一般0-1层夹石，全层煤层厚0.90～1.40m，平均厚度1.25m，属结构简单、厚度较稳定、基本全区可采煤层。

主、副水仓作业规程东禹集团锦瑞项目部2012年10月25日会审人员签字表单位职务签名项目经理技术负责人生产副经理安全副经理机电副经理通风副经理队长班长编制会审意见会审情况会审时间会审地点会审人员主持人会审意见措施贯彻记录时间地点贯彻人参加人数参加学习人员目录第一章概况 (1)第一节概述 (1)第二节编写依据 (1)第二章相对位置及地质情况 (2)第一节相对位置 (2)第二节地质情况 (2)第三章巷道布置及支护说明 (7)第一节巷道布置 (7)第二节支护参数 (7)第四章施工方法及工艺 (10)第一节施工方法 (10)第二节施工工艺 (10)第三节巷道技术特征 (14)第五章工作面生产系统 (16)第一节运输系统 (16)第二节通风系统 (16)第三节压风系统 (18)第四节综合防尘系统 (18)第五节防灭火 (19)第六节安全监测系统 (19)第七节排水系统 (20)第八节供电 (20)第九节通讯、管线及轨道敷设 (20)第六章工程质量管理 (22)第一节质量管理 (22)第二节质量保证体系 (22)第七章劳动组织与主要经济指标 (25)第一节劳动组织 (25)第二节正规循环作业 (25)第三节主要经济技术指标 (25)第八章安全技术措施 (27)第一节一般规定 (27)第二节顶板 (27)第三节瓦斯管理 (29)第四节防治水 (30)第五节放炮施工 (30)第六节后路巷道的维护及文明生产 (33)第七节巷道起吊重物方面 (33)第八节喷浆施工管理安全技术措施 (34)第九节过断层、地质构造带安全技术措施 (36)第十节提升运输 (37)第十一节装车、推运安全措施 (39)第十二节机电 (40)第十三节浇筑支模、拆模板安全措施 (41)第十四节使用耙斗装岩机安全技术措施 (41)第十五节其它 (42)第九章灾害应急措施及避灾路线 (44)第十章文明生产 (47)第十一章工程质量管理 (49)第十二章附则 (50)第一章概况第一节概述一、巷道名称本作业规程掘进的巷道为主、副水仓二、掘进目的及用途为满足矿井安全生产、排水需要。

第一章概况第一节概况一、巷道名称本《作业规程》指导掘进的工作面为+957水泵房、水泵房通道、管子道、水仓通道及内外水仓。

二、掘进目的及用途+957水仓通道、内外水仓、+957水泵通道、水泵房、管子道为开拓巷道，为解决三区段的储水、安置水泵，满足抽水、管路铺设等要求。

三、巷道设计长度和服务年限设计长度：532米。

服务年限：20年。

四、预计竣工时间本工作面于2011年7月份开工，预计2012年6月份竣工。

五、巷道平面布置巷道平面布置图（见+957水仓平面示意图）第二节依据一、采区设计说明书及批准时间设计名称为《马临公司四号井井底车场设计》，批准时间为2011年7月8日二、地质说明书及批准时间地质说明书为《马临井田地质勘探报告说明书》，批准时间为1995年4月19日。

三、矿压观测资料矿压观测工作正在进行，预计断层附近围岩应力较为集中。

第二章地理位置及地质情况第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况见表1。

井上下对照关系情况表表1 水平、采区三水平、中央采区工程名称+957水仓地面标高/m工作面标高地面相对位置建筑物、小井及其他工作面对应地表无建筑物、小井及其铁路等通过井下相对位置对掘进巷道的影响井下对应将无大的影响邻近采掘情况掘进巷道的影响+957水仓上部、下部均未动。

西部为实体煤，东部为C4回风下山等，其上覆C12煤层未动，下覆距茅口灰岩2.5-7m。

第二节煤（岩）层赋存特征煤（岩）层赋存特征见煤层综合柱状图及下表。

煤（岩）层赋存特征：水泵房通道工作面在C11煤层掘进24m，拐向0坡度掘水泵房，预计10m进入C12煤层，穿层后进入C12底板施工48m，管子道按照+30°坡度施工27m贯通轨道下山。

+957水仓通道0坡度掘进42.5m，调向按照-18°的坡度掘进+957内水仓，待内水仓施工结束后接着施工+957水仓通道25m后调向施工+957外水仓。

煤（岩）层赋存特征见煤层综合柱状图及下表。

DXNKY-YX-2018-9+1420m主副水仓掘进工作面作业规程掘进工作面名称： +1420m主副水仓编制人：区队长：施工单位：批准人：编制日期: 2018 年 08 月 23 日执行日期: 年月日目录第一章概况 (1)第一节概述 (1)第二节编写依据 (3)第二章地面位置及水文地质情况 (4)第一节地面相对位置及邻近采区开采情况表 (4)第二节煤 ( 岩 ) 层赋存特征 (4)第三节地质构造 (5)第四节水文瓦斯地质 (6)第三章巷道布置及支护说明 (8)第一节巷道布置 (8)第二节支护设计 (8)第三节支护工艺 (20)第四章施工工艺 (28)第一节施工方法 (28)第二节凿岩方式 (28)第三节爆破作业 (28)第四节装、运煤（岩）方式 (31)第五节管线及轨道敷设 (31)第六节设备及工具配备 (33)第五章劳动组织与主要技术经济指标 (36)第一节劳动组织 (36)第二节循环作业 (37)第六章生产系统 (40)第一节通风系统 (40)第二节压风系统 (41)第三节防尘系统 (41)第四节防灭火 (42)第五节安全监测系统 (42)第六节供电系统 (44)第七节运输系统 (44)第八节通讯系统 (44)第九节排水系统 (45)第七章灾害预防及避灾路线 (46)第八章安全技术措施 (50)第一节施工准备 (50)第二节“一通三防”管理 (50)第三节顶板管理 (55)第四节打眼及爆破管理 (59)第五节防治水管理 (70)第六节机电管理 (71)第七节提升运输管理 (76)第八节其它 (90)第九节安全制度 (111)会审记录作业规程复查记录第一章概况第一节概述一、巷道名称：本《作业规程》掘进巷道名称为+1420m主、副水仓。

二、掘进目的及用途：+1420m主、副水仓为+1420m水平水仓，担负全矿井所有井下储水、排水，水仓淤泥提升运输。

水仓通道设计净宽3.7m，净高3.35m，直墙半园拱形断面，净断面积10.93m2；+1420m主、副水仓设计净宽4.5m，净高3.75m，直墙半园拱形断面，净断面积14.7m2。

主水泵房作业规程山西煤炭运销集团芦子沟煤业有限公司主水泵房掘进作业规程第一章概况第一节概述一、巷道名称山西煤炭运销集团芦子沟煤业有限公司主水泵房。

二、掘进目的及用途安装矿井排水设备，形成矿井永久排水系统。

三、巷道设计长度和服务年限（一）设计长度：83.35m，其中包括主水泵房通路、主水泵房硐室、配水井及壁龛、吸水井及壁龛、配水巷、水仓出口等工程。

（二）服务年限：与矿井开采年限相同。

第二节编制依据1、编号S1246―131―01、02、03的设计图：《山西煤炭运销集团芦子沟煤业有限公司主水泵房平、剖、断面图及工程量表》。

2、《煤矿井巷工程施工规范》。

3、《煤矿井巷工程质量检验规范》。

4、《煤炭建设工程质量技术资料管理规定与评级办法》。

5、《煤矿安全规程》。

6、《煤矿建设安全规定》。

7、《山西煤炭运销集团芦子沟煤业有限公司主水泵房掘进地质说明书》。

本单位现有管理、技术水平及施工人员的作业能力。

与本工程有关的国家及地方政府发布的其他相关法律、法规等。

第三节编制原则1、确保工程质量和工期目标。

2、应用新技术、新工艺、新设备、新材料，提高机械化施工水平。

-1-山西煤炭运销集团芦子沟煤业有限公司主水泵房掘进作业规程3、提高综合抗灾能力，抓好特殊情况下的工程施工。

4、降低工程成本，以获取最大的经济效益、社会效益。

5、搞好文明施工和环境保护。

第二章地面位置及地质情况第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况表煤层地面标高(m) 走向长(m) 地面位置 11号采区 1055 倾斜长(m) 煤层底板标高(m) 工作面主水泵房871―873 面积（m2）工作面概该工作面位于井田西北部，地表位置大部分为黄土梁茆地形区。

主水泵房西部与辅运大巷相连，东部为主、副水仓，井下位置及四南北均为实体，主水泵房下部有13#旧巷。

邻采掘情况况巷道性巷道性质为开拓巷道；主水泵房通道掘进方位63°36′质与用57″,掘进长度20m，主水泵房掘进方位333°36′57″,掘进长度28.5m。
