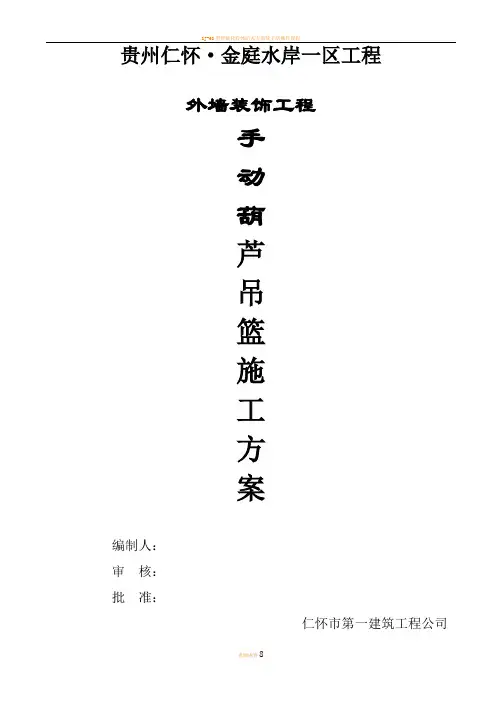

贵州仁怀·金庭水岸一区工程
外墙装饰工程
手
动
葫
芦
吊
篮
施
工
方
案
编制人：
审核：
批准：
仁怀市第一建筑工程公司
2008年6月10
日
一、手动葫芦吊篮的使用范围
手动葫芦吊篮主要用于多层和高层建筑物的外表施工及装饰、检修、清洗、保养，是高效、安全的施工机具。
二、主要形式

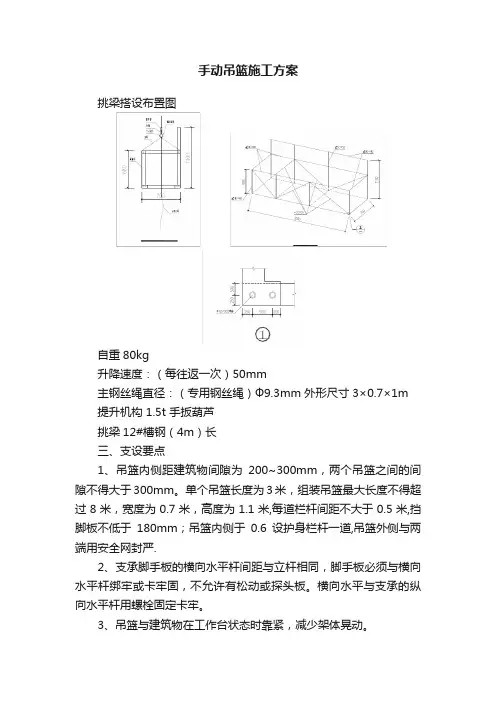

三、安装示意图
四、工程概况
五、吊篮安装技术措施
1、屋面挑梁架设计配重：挑梁支撑于女儿墙上，屋面配重架用钢管架设，挑梁成10o倾斜度，为防止跳梁摆动，固定挑梁，配架高1—1.2米，离女儿墙2.2米—2.5米，配重及配重锁固定法，屋面上预留埋，材料用φ12以上钢筋，配架扫地杆置于预留环内，用架管连接锁固挑梁和采用4根8#圆丝从钻孔穿出锁紧挑梁，锁捆两道，锁点在挑梁力臂2-3米处，挑梁悬臂长根据外墙情况而定。装置好吊篮离外墙面5-10公分，挑梁用12#槽钢长度4米，配置力臂长在满足验算要求的情况下视具体需要伸长或缩短，一般情况挑臂长80公分，其力臂比80：320。
2、葫芦专用钢丝绳与挑梁的连接采用3个紧固，保险器与吊篮的连接采用1个钢卡紧固，葫芦与吊篮的连接保证葫芦吊钩必须有防跳绳装置。
3、升降设备。本吊篮的起降设备采用手动葫芦，手动葫芦和牵引设备全部由正规厂家生产，吊篮规格为700X700X1100X1500-3000，额度荷载600Kg，工作荷载为额定荷载的1/3，吊篮升降速度5cm/分钟往返，均配备有安全保险器做保护。
4、吊篮安装总数量：60个。
5、本吊篮采用的各种挑梁放置在1.8m高的钢管架设支撑座上紧固，各种挑梁的参数及强度验收见支撑部位计算书。与屋面倾斜度5-10度，挑点为女儿墙顶。挑梁配重采用钢丝绳捆扎后与屋面预埋钢筋拉环连接，吊篮的铺垫用竹跳板或木夹板铺成。安全防护塑料密目网固定在防护面上即可。
6、吊篮安装完毕后，专业人员将逐一对吊篮各个部位进行检查，并抽样荷载实验合格后才投入使用
六、吊篮安全操作技术要求
（一）施工现场
第1条参加施工的工人要熟知本工种的安全技术操作规程。在操作中，应坚守岗位，严禁酒后操作。
第2条吊篮安装技术人员必须由吊篮租赁方负责派人。
第2条正确使用个人防护用品和安全防护措施。进入施工现场，必须戴安全帽，禁止穿拖鞋或光脚。在没防护设施的高空，必须系好安全带。安全帽、安全带、安全网要定期检查，不符合要求的，严禁使用。
第4条施工现场的脚手架、防护设施、安区标志和警告牌，不得擅自拆动。需要拆动的，要经工地施工负责人同意。
（二）手扳葫芦吊篮安全架设操作
第6条吊篮必须依据《施工方案》架设，有架空输电场所的，吊篮的任何部位与输电线的安全距离不得小于10米。
第7条每天工作前应经过安全检查人员核实配重和检查悬挂机构。
第8条每天工作前应进行空载运行检查，以确认处于正常状态方能使用，钢丝绳不得折弯，不得沾有砂浆等杂物。
第9条吊篮上的操作人员应配置独立悬吊平台的安全绳及安全带或其他安全装
置，应严格遵守操作规程。
第10条吊篮严禁超载或故障运行。
第11条吊篮在正常使用时，严禁使用安全锁制动。
第12条吊篮进行电焊作业时，严禁用吊篮
做电焊接线回路，吊篮内严禁防止氧气瓶、乙炔瓶的易
燃易爆品。
第13条工作状态时严禁拔动松卸柄，严禁
同时扳动前进杆、后退杆；下班后，加立杆放稳，严防
落下发生事故。
第14条吊篮上严禁搭设棚布，以免由于风
力作用而造成吊篮摆动，影响安全。
第15条加强工地安全保卫，严防人为破坏，
如有发现立即报警，并保护好现场。
第16条严禁酒后作业。
（三）高空作业
第17条从事高空作业要定期体检，经医
生诊断，凡患高血压、心脏病、贫血病、癫痫病以及
其他不适于高空作业的，不得从事电力架设作业。
第18条高空作业衣着要灵便，禁止穿硬
底和带钉易滑的鞋。
第19条高空作业所用电材料要对方平
稳，工具随手放入工具袋（套）内。严禁上下传递抛
或抛掷物件。
第20条遇有恶劣气候（如风力争六级以
上）影响施工安全时，禁止进行露天高空作业。
第21条高空作业与地面联系，应设通讯
装置，并专人负责。
（四）季节施工
第23条暴雨台风前后，要检查工地临时设施、吊篮脚手架、发现倾斜、变形、松动等现象，应及时修理加固，有严重危险的，立即排除。
第24条夏季作业应调整作息时间。从事高温工作的场所应加强通风和降温措施。
第25条冬季施工使用煤炭取暖，应符合防火要求和制定专人负责管理，防止一氧化碳中毒的措施。
七、钢材、葫芦、保修卡、钢丝绳的计算
1、挑梁的计算
（1）计算公式及数据的取值：
计算公式、数据如下：
正应力强度条件
设计最不利荷载时梁的最大弯曲正应力
设计不利荷载时梁的最大弯矩
[]-型钢的弯曲允许应力，取值[]=205Mpa
K-安全系数，考虑吊篮工作时动荷载作用
及足够的安全储备，拟取K=1.5
-抗弯截面模量
（2）受力分析及计算图示
单根型钢梁受力如上图，悬臂签订点收钢丝绳竖直向下集中力P，尾端用钢
丝绳环绕于预埋与楼顶的锚环B连接，及受竖向拉力，中间支撑桩外墙顶上，横向无外力作用，可合理简化为竖直向上的集中力,考虑到钢丝绳的柔性及对钢梁横向约束的存在，可合
理简化为如右图的静定梁守平面力系作用。
钢梁全长约4m，L取值视钢梁吊点B处锚环预埋位置而定（）
悬臂长L（视具体情况取值），吊篮单独使用时P=3KN
按最不利位置计算
弯矩图示如图三
可见，钢梁最大弯矩位于外墙支撑点
弯矩图如（图三）
可见，钢梁最大弯矩位于外墙支撑点A处
当挑梁组合使用时P=6KN
同理可算得
(3)强度验算
本吊篮挑梁拟采用如下几种规格型钢
一根[12.6槽钢
以上抗弯截面模量见建筑工业出版社（建筑材料手
册）（第四版）
故：φ14、φ16钢筋满足强度要求
（4）锚固长度
查建筑工业出版社（建筑施工手册）（第三版）第4册P263，最小锚固长
砼强度等
C15 C20 C25 C30 >C40 级
锚长40d 30d 25d 20d 20d
φ12 48cm 36cm 30cm 25cm 25cm φ14 56cm 42cm 35cm 28cm 28cm
同时钢筋最小锚固长度25cm钢筋端部制作成半圆弯钩（相当于锚固长度
的15d），预埋时与楼板构造钢筋绑扎连接。
（5）预埋位置
单独使用时：
按最不利荷载的,抗倾覆力矩。挑梁尾端用钢丝绳环绕
一圈,锚环能承受的最大拉力=15.8KN取最小值验算：
=3KNm/12KN3=0.75m
组合使用时：
同理
=1.35m
所以实际安装时的锚环位置距外墙面2.5m～3m均满足强度要求。
2、钢丝绳的验算：
钢丝绳验算根据钢丝绳的具体型号查建筑工业出版社《建筑材料手册》（第四版）P183予以计算
规格钢丝绳直径（mm）钢丝直径（mm）钢丝绳总断面面
积mm2
破断拉力总和
（KN）
6x19 7.7 0.5 22.37 31.3 9.3 0.6 32.22 45.1
式中-钢丝绳承受的拉力
Pg-钢丝绳的钢丝破断拉力总和
K-钢丝绳的安全系数，对吊篮吊索取K=7.5
a-不均匀系数，6x9规格的钢丝绳取a=0.85
本吊篮采用规格6x9规格的钢丝绳，故：
单独使用时的钢丝绳承重3KN
组合使用时的单根钢丝绳承重6KN，若采用规格6x19、直径9.3mm的钢丝绳，则不能满足7.5的安全系数，可考虑加一根保险绳，去K=6此时：
组合使用时的单根钢丝绳承重6KN
按最小W一根15kg/m的轨道钢控制计算
