华中科技大学计算机学院
《数字电路与逻辑设计》试卷A （闭卷）
班级 学号 姓名 成绩
一．单项选择题（每题1分，共10分）
1．表示任意两位无符号十进制数需要（ ）二进制数。
A ．6
B ．7
C ．8
D ．9 2．余3码10001000对应的2421码为（ ）。
A ．01010101 B.10000101 C.10111011 D.11101011 3．补码1．1000的真值是（ ）。
A ． +1.0111 B. -1.0111 C. -0.1001 D. -0. 1000 4．标准或-与式是由（ ）构成的逻辑表达式。
A ．与项相或 B. 最小项相或 C. 最大项相与 D.或项相与 5.根据反演规则，()()E DE C C A F ++?+=的反函数为（ ）。
A. E )]E D (C C [A F ?++=
B. E )E D (C C A F ?++=
C. E )E D C C A (F ?++=
D. E )(D A F ?++=E C C
6．下列四种类型的逻辑门中，可以用（ ）实现三种基本运算。
A. 与门
B. 或门
C. 非门
D. 与非门
7． 将D 触发器改造成T 触发器，图1所示电路中的虚线框内应是（ ）。
图1
A. 或非门
B. 与非门
C. 异或门
D. 同或门
8．实现两个四位二进制数相乘的组合电路，应有（ ）个输出函数。
A ． 8 B. 9 C. 10 D. 11 9．要使JK 触发器在时钟作用下的次态与现态相反，JK 端取值应为（ ）。
A ．JK=00 B. JK=01 C. JK=10 D. JK=11 10．设计一个四位二进制码的奇偶位发生器（假定采用偶检验码），需要（ ）个异或门。
A ．2 B. 3 C. 4 D. 5
二．判断题（判断各题正误，正确的在括号内记“∨”,错误的在括号内记“×”,
并在划线处改正。每题2分，共10分）
1．原码和补码均可实现将减法运算转化为加法运算。 （ ）
2．逻辑函数7),M(1,3,4,6,
C)B,F(A,∏=则m(0,2,5)C)B,(A,F ∑=。 （ ）
3．化简完全确定状态表时，最大等效类的数目即最简状态表中的状态数目。（ ）
4．并行加法器采用先行进位（并行进位）的目的是简化电路结构。 （ ）
5. 图2所示是一个具有两条反馈回路的电平异步时序逻辑电路。 ( )
图2
三．多项选择题(从各题的四个备选答案中选出两个或两个以上正确答案，并将
其代号填写在题后的括号内，每题2分，共10分) 1．小数“0”的反码形式有（ ）。
A ．0．0......0 ； B ．1．0......0 ； C ．0．1......1 ； D ．1．1 (1)
2．逻辑函数F=A ⊕B 和G=A ⊙B 满足关系（ ）。
A. G F =
B. G F ='
C. G F ='
D. 1G F ⊕=
3． 若逻辑函数∑∑==5,7),m(0,2,3,4,C)B ,G(A,,m(1,2,3,6)
C)B ,F(A,则F 和G 相“与”的结果是（ ）。
A ．32m m +
B ． 1
C ． B A
D ． AB 4．设两输入或非门的输入为x 和y ，输出为z ，当z 为低电平时，有（ ）。
A ．x 和y 同为高电平 ；
B ． x 为高电平，y 为低电平 ；
C ．x 为低电平，y 为高电平 ；
D ． x 和y 同为低电平. 5．组合逻辑电路的输出与输入的关系可用（ ）描述。
A ．真值表 B. 流程表 C ．逻辑表达式 D. 状态图
四． 函数化简题（10分）
1．用代数法求函数B A C B AC AB ?+?++=C)B,F(A, 的最简“与-或”表达式。 2．用卡诺图化简逻辑函数
F(A ，B ，C ，D)＝∑m(2，3，9，11，12)+∑d(5，6，7，8， 10，13)
求出最简“与-或”表达式和最简“或-与”表达式。（6分）
五．设计一个将一位十进制数的余3码转换成二进制数的组合电路，电路框图如图3所示。（15分）
图3
要求：
1．填写表1所示真值表；
2．利用图4所示卡诺图，求出输出函数最简与-或表达式；
图4
3．画出用PLA实现给定功能的阵列逻辑图。
4．若采用PROM实现给定功能,要求PROM的容量为多大？
六、分析与设计（15分）
某同步时序逻辑电路如图5所示。
图5
(1) 写出该电路激励函数和输出函数；
(2) 填写表2所示次态真值表；
表2
(3) 填写表3所示电路状态表；
表3
（4）设各触发器的初态均为0，试画出图6中Q
1、Q
2
和Z的输出波形。
图6
（5）改用T 触发器作为存储元件，填写图7中激励函数T 2、T 1卡诺图，求出最
简表达式。
图7
七．分析与设计（15分）
某电平异步时序逻辑电路的结构框图 如图8所示。图中：
11222212y y x x Y x x y ++=
212121211x x y y x Y y x x ++=
212y x x Z =
要求： 1．根据给出的激励函数和输出函数表达式，填写表4所示流程表；
表4
2. 判断以下结论
是否正确，并说明理由。
① 该电路中存在非临界竞争； ② 该电路中存在临界竞争；
3．将所得流程表4中的00和01互换，填写出新的流程表5，试问新流程表对应的电路是否存在非临界竞争或临界竞争？
表5
图8
八．分析与设计（15分）
某组合逻辑电路的芯片引脚图如图9 所示。
图9
1．分析图9 所示电路，写出输出函数F 1、F 2的逻辑表达式，并说明该电路功能。
2．假定用四路数据选择器实现图9 所示电路的逻辑功能，请确定图10所示逻辑电路中各数据输入端的值，完善逻辑电路。
图10
3．假定用EPROM 实现图9 所示电路的逻辑功能，请画出阵列逻辑图。
华中科技大学计算机学院
《数字电路与逻辑设计》试卷A 参考答案
一．单项选择题（每题1分，共10分）
1．B ； 2．C ； 3．D ； 4．B ； 5. A ； 6．D ； 7．D ； 8．A ； 9．D ； 10．B 。
二．判断题（判断各题正误，正确的在括号内记“∨”,错误的在括号内记“×”,并在划线处改正。
每题2分，共10分）
1．反码和补码均可实现将减法运算转化为加法运算。 （×）
2．逻辑函数7),M(1,3,4,6,
C)B,F(A,∏=则7)m(1,3,4,6,C)B,(A,F ∑=。 （×） 3．化简完全确定状态表时，最大等效类的数目即最简状态表中的状态数目。（∨） 4．并行加法器采用先行进位（并行进位）的目的是提高运算速度。（×）
5. 图2所示是一个具有一条反馈回路的电平异步时序逻辑电路。 (×)
三．多项选择题(从各题的四个备选答案中选出两个或两个以上正确答案，并将其代号填写
在题后的括号内，每题2分，共10分)
1．AD ； 2．ABD ； 3．AC ； 4．ABC ； 5．AC 。
四． 函数化简题（10分） 1．代数化简（4分）
B
A B AC A B AC AB AC B AC AB )A C (B AC AB B
A C
B A
C AB C)B,F(A,+=++=++=++=+++=?+?++=
2．卡诺图化简（共6分）
最简“与-或”表达式为： C B C A F += （3分） 最简“或-与”表达式为： )C B (C)(A F +?+= （3分） 五．设计（共15分）
1．填写表1所示真值表；（4分）
ABCD
WXYZ ABCD WXYZ 0000 0001 dddd dddd 1000 1001 0101 0110
2．利用卡诺图，求出输出函数最简与-或表达式如下：（4分）
3．画出用PLA 5分）
4．若采用PROM 实现给定功能,要求PROM 的容量为：（2分）
4(bit)24?
六、分析与设计（15分）
（1） 写出该电路激励函数和输出函数；（3分）
（2
（3
（4）设各触发器的初态均为0，根据给定波形画出Q 1、Q 2和Z 的输出波形。
（3分）
（5）改用T 触发器作为存储元件，填写激励函数T 2、T 1卡诺图，求出最简表达式。（3分）
七．分析与设计（15分）
1．根据给出的激励函数和输出函数表达式，填流程表；（5分）
2. 判断以下结论是否正确，并说明理由。（6分）
①该电路中存在非临界竞争；
正确。因为处在稳定总态（00，11），输入由00变为01或者处在稳定总态（11，11），输入由11变为01时，均引起两个状态变量同时改变，会发生反馈回路间的竞争，但由于所到达的列只有一个稳定总态，所以属于非临界竞争。
②该电路中存在临界竞争；
正确。因为处在稳定总态（11，01），输入由11变为10时，引起两个状态变量同时改变，会发生反馈回路间的竞争，且由于所到达的列有两个稳定总态，所以属于非临界竞争。
3．将所得流程表3中的00和01互换，填写出新的流程表，试问新流程表对应的电路是否存在非临界竞争或临界竞争？（4分）
新的流程表如下：
新流程表对应的电路不存在非临界竞争或临界竞争。八．分析与设计（15分）
1．写出电路输出函数F
1、F
2
的逻辑表达式，并说明该电路功能。（4分）
2．假定用四路数据选择器实现该电路的逻辑功能，请确定给定逻辑电路中各数据输入端的值，完善逻辑电路。（5分）
3．假定用EPROM实现原电路的逻辑功能，可画出阵列逻辑图如下：（5分）
专升本《数字电路与逻辑设计》作业练习题6 解析与答案 一、单选题（选择最合适的答案） 1. 哪种逻辑门“只有在所有输入均为0时，输出才是1”? （） A．或非门B．与非门C．异或门D．与或非门 答案：A 解析: 或非门 2．设两输入“与非”门的输入为x和y，输出为z，当z＝1时，x和y的取值一定是（） A. 至少有一个为1 B. 同时为1 C. 同时为0 D. 至少有一个为0 答案：D 解析: 与非逻辑 3. 两输入与非门输出为0时，输入应满足（）。 A．两个同时为1 B．两个同时为0 C．两个互为相反D．两个中至少有一个为0 答案：A 解析:输入全为1 4. 异或门的两个输入为下列哪—种时，其输出为1？ A．1，l B．0，1 C．0，0 D．以上都正确 答案：B 解析: 输入不同 5. 下列逻辑门中哪一种门的输出在任何条件下都可以并联使用？（）A．具有推拉式输出的TTL与非门B．TTL集电级开路门(OC门) C．普通CMOS与非门D．CMOS三态输出门 答案：B 解析: A,C普通与非门不能并联使用； D三态输出门并联使用是有条件的：它们的使能端(控制端)必须反向，即只能有一个门处于非高阻态
ADABB 二、多选题（选择所有合适的答案） 用TTL 与非门、或非门实现反相器功能时，多余输入端应该( ) A ．与非门的多余输入端应接低电平 B. 或非门的多余输入端应接低电平 C. 与非门的多余输入端应接高电平 D. 或非门的多余输入端应接低高平 答案：BC 解析: 多余输入端对与逻辑要接1，对或逻辑要接0 三、简答题 1. 分析如下两个由或非门、异或门、非门以及与非门构成的逻辑电路，请你：①写出F1和F2的逻辑表达式；②当输入变量A ，B 取何值时，两个电路等效? 答案:{ ① 根据图可写出两个电路的输出函数表达式分别为： 12()F A A B A A B A A B A A B A AB AB A A B F AB A B =⊕+=?++?+=??+++=+==+ = ②列出两个电路的真值表： 可见，无论A,B 取任何值，两个电路都等效。 }
《数字电路与逻辑设计》模拟题（补） 一. 选择题（从四个被选答案中选出一个或多个正确答案，并将代号写在题中的括号内） 1．EEPROM 是指（ D ） A. 随机读写存储器 B. 一次编程的只读存储器 C. 可擦可编程只读存储器 D. 电可擦可编程只读存储器 2．下列信号中，（ B C ）是数字信号。 A ．交流电压 B.开关状态 C.交通灯状态 D.无线电载波 3．下列中规模通用集成电路中，（ B D ）属于时序逻辑电路. A.多路选择器74153 B.计数器74193 C.并行加法器74283 D.寄存器74194 4．小数“0”的反码形式有（ A D ）。 A ．0．0……0 B ．1．0……0 C ．0．1……1 D ．1．1……1 5．电平异步时序逻辑电路不允许两个或两个以上输入信号（C ）。 A ．同时为0 B. 同时为1 C. 同时改变 D. 同时作用 6．由n 个变量构成的最大项，有（ D ）种取值组合使其值为1。 A. n B. 2n C. n 2 D. 12-n 7．逻辑函数∑= )6,5,3,0(),,(m C B A F 可表示为（ B C D ） 。 A.C B A F ⊕⊕= B.C B A F ⊕⊕= C.C B A F ⊕⊕= D.C B A F ⊙⊙= 8．用卡诺图化简包含无关条件的逻辑函数时，对无关最小项（ D ）。 A ．不应考虑 B.令函数值为1 C ．令函数值为0 D ．根据化简的需要令函数值为0或者1 9．下列逻辑门中，（ D ）可以实现三种基本运算。 A. 与门 B. 或门 C. 非门 D. 与非门 10．设两输入或非门的输入为x 和y ，输出为z ，当z 为低电平时，有（ A B C ）。 A ．x 和y 同为高电平 B ． x 为高电平，y 为低电平 C ．x 为低电平，y 为高电平 D ． x 和y 同为低电平 11．下列电路中，（ A D ）是数字电路。 A ．逻辑门电路 B. 集成运算放大器 C ．RC 振荡电路 D. 触发器 12．在下列触发器中，输入没有约束条件的是（ C D ）。 A.时钟R-S 触发器 B.基本R-S 触发器 C.主从J-K 触发器 D.维持阻塞D 触发器 13．标准与-或表达式是由（ B ）构成的逻辑表达式。 A ．与项相或 B. 最小项相或 C. 最大项相与 D.或项相与 14．设计一个模10计数器需要（ B ）个触发器。 A ． 3 B. 4 C ．6 D ．10 15．表示任意两位无符号十进制数至少需要（ B ）二进制数。 A ．6 B ．7 C ．8 D ．9 16．4线-16线译码器有（ D ）输出信号。 A ． 1 B. 4 C ．8 D ．16
电气11级 《信号与控制综合实验》课程 电力电子部分实验报告 姓名学专业班 同组学号专业班号 同组者 实验评分表
基本实验实验编号名称/内容实验分值评分 PWM信号的生成和PWM控制的实现 DC/DC PWM升压降压变换电路性能的研究 三相桥式相控整流电路性能的研究 DC/AC单相桥式SPWM逆变电路性能的研 究 设计性实验实验名称/内容实验分值评分 实验三十九信号的调制—SPWM信号 的产生与实现 教师评价意见总分 目录
实验二十八 PWM信号的生成和PWM控制的现 (4) 实验二十九 DC/DC—PWM升压、降压变换电路性能研究 (11) 实验三十三相桥式相控整流电路性能研究 (14) 实验三十一DC/AC单相桥式SPWM逆变电路性能研究 (23) 实验三十九信号的调制—SPWM信号的产生与实现 (32) 实验心得 (40)
实验二十八 PWM信号的生成和PWM控制的实现 一．实验目的 分析并验证基于集成PWM控制芯片TL494的PWM控制电路的基本功能，从而掌握PWM 控制芯片的工作原理和外围电路设计方法。 二．实验原理 PWM控制的基本原理：将宽度变化而频率不变的的脉冲作为电力电子变换器电路中的开关管驱动信号，控制开关管的适时、适式的通断；而脉冲宽度的变化与变换器的输出反馈有着密切的联系，当输出变化时，通过输出反馈调节开关管脉冲驱动信号，调节驱动脉冲的宽度，进而改变开关管在每个周期中的导通时间，以此来抵消输出电压的变化，从而满足电能变换的需要。 本实验中采用实验室中已有的PWM控制芯片TL494来完成实验，当然在进行具体的PWM控制之前，我们必须要详细的了解和认识该控制芯片的工作原理和方式，如何输出？输出地双路信号存在怎样的关系？参考信号是如何形成的？反馈信号是如何加载到控制芯片上，同时又是如何以此反馈信号来完成输出反馈的？另外我们也必须了解和认识到对不同开关管进行驱动时，为保证开关管的完全可关断，保证电路的正常可靠工作，死区时间的控制方式。最后我们也要了解为防止电力电子变换器在突然启动时，若开放较宽脉冲而带来的较大冲击电流的影响（和会给整个电路带来许多不利影响），控制芯片要采用“软启动”的方式，这也是本实验中认识的一个重点。 三．实验内容 （1）考察开关频率为20kHz，单路输出时，集成电路的软启动功能。 （2）考察开关频率为20kHz，单路输出时，集成电路的反馈电压Vf对输出脉宽的影响。（3）考察开关频率为20kHz，单路输出时，集成电路的反馈电流If对输出脉宽的影响。（4）考察开关频率为20kHz，单路输出时，集成电路的保护封锁功能 （5）考察开关频率为20kHz，单路输出时，集成电路死区电压对输出脉宽的影响。 四．实验步骤 本实验采用单路输出，将端口13接地。 1．PWM脉宽调节：软启动后，在V1端口施加电压作为反馈信号Vf，给定信号Vg=2.5v，改变V1端口电压大小，即可改变V3,从而改变输出信号的脉宽。V3越大，K越大，C=J+K越大，脉宽越小；反之脉宽越大。记录不同V1下的输出波形并与预计实验结果比较。 2．软启动波形：为防止变换器启动时较大的冲击电流，控制芯片TL494和其他控制芯片相似也采用了软启动。在启动时，为防止变换器冲击电流的出现，驱动脉宽应从零开始增大，逐渐变宽到工作所需宽度。本实验中此功能由脉冲封锁端口电位的逐渐开放来实现，电位又打逐渐变小，便可实现软启动。为对控制芯片的该控制过程有更明确和清晰的认识，我们可以观察芯片启动过程中“启动和保护端口4”（TP3）的电压波形变化并与实验前预测进行比较。
班级___ ___学号____ ____姓名____ _____成绩______________ 一、选择题 1. m 与M 水平桌面间都是光滑接触，为维持m 与M 相对静止，则推动M 的水平力F 为：( B ) (A)(m +M )g ctg θ (B)(m +M )g tg θ (C)mg tg θ (D)Mg tg θ 2. 一质量为m 的质点，自半径为R 的光滑半球形碗口由静止下滑，质点在碗内某处的速率为v ，则质点对该处的压力数值为：( B ) (A)R mv 2 (B)R mv 232 (C)R mv 22 (D)R mv 252 3. 如图，作匀速圆周运动的物体，从A 运动到B 的过程中，物体所受合外力的冲量：( C ) (A) 大小为零 (B ) 大小不等于零，方向与v A 相同 (C) 大小不等于零，方向与v B 相同 (D) 大小不等于零，方向与物体在B 点所受合力相同 二、填空题 1. 已知m A =2kg ，m B =1kg ，m A 、m B 与桌面间的摩擦系数μ=0.5，(1)今用水平力F =10N 推m B ，则m A 与m B 的摩擦力f =_______0______，m A 的加速度a A =_____0_______. (2)今用水平力F =20N 推m B ，则m A 与m B 的摩擦力f =____5N____，m A 的加速度a A =_____1.7____. (g =10m/s 2) 2. 设有三个质量完全相同的物体，在某时刻t 它们的速度分别为v 1、v 2、v 3，并且v 1=v 2=v 3 ，v 1与v 2方向相反，v 3与v 1相垂直，设它们的质量全为m ，试问该时刻三物体组成的系统的总动量为_______m v 3________. 3.两质量分别为m 1、m 2的物体用一倔强系数为K 的轻弹簧相连放在光滑水平桌面上(如图)，当两物体相距为x 时，系统由静止释放，已知弹簧的自然长度为x 0，当两物体相距为x 0时，m 1的速度大小为 2 2 121 Km x m m m + . 4. 一弹簧变形量为x 时，其恢复力为F =2ax -3bx 2，现让该弹簧由x =0变形到x =L ，其弹力的功为： 2 3 aL bL - . 5. 如图，质量为m 的小球，拴于不可伸长的轻绳上，在光滑水平桌面上作匀速圆周运动，其半径为R ，角速度为ω，绳的另一端通过光 滑的竖直管用手拉住，如把绳向下拉R /2时角速度ω’为 F m A m B m M F θ A O B R v A v B x m 1 m 2 F m R
中山大学南方学院 电气与计算机工程学院 课程名称：数字电路与逻辑设计实验实验题目：译码显示电路
附：实验报告 专业：电子信息科学与技术年级：18 完成日期：2020年7月05日学号：182018010 姓名：叶健行成绩： 一、实验目的 （一）掌握中规模集成译码器的逻辑功能和使用方法。 （二）熟悉数码管的使用。 二、实验原理 （一）数码显示译码器 1、七段发光二极管(LED)数码管 LED数码管是目前最常用的数字显示器，图1 (a)、(b)为共阴管和共阳管的电路，(c)为两种不同出线形式的引出脚功能图。 一个LED数码管可用来显示一位0～9十进制数和一个小数点。小型数码管（0.5寸和0.36寸）每段发光二极管的正向压降，随显示光（通常为红、绿、黄、橙色）的颜色不同略有差别，通常约为2～2.5V，每个发光二极管的点亮电流在5～10mA。LED数码管要显示BCD码所表示的十进制数字就需要有一个专门的译码器，该译码器不但要完成译码功能，还要有相当的驱动能力。 (a) 共阴连接（“1”电平驱动）(b) 共阳连接（“0”电平驱动）
(c) 符号及引脚功能 图1 LED 数码管 2、BCD 码七段译码驱动器 此类译码器型号有74LS47（共阳），74LS48（共阴），CC4511（共阴）等，本实验系采用74LS48 BCD 码锁存／七段译码／驱动器。驱动共阴极LED 数码管。图2为74LS48引脚排列。 其中 A 、B 、C 、D — BCD 码输入端 a 、 b 、 c 、 d 、 e 、 f 、 g — 译码输出端，输出“1”有效，用来驱动共阴极LED 数码管。 LT — 灯 测试输入端，LT ＝“0”时，译码输出全为“1” BI R — 灭 零 输入端，BI R ＝“0”时，不显示多余的零。 RBO /BI — 作为输入使用时，灭灯输入控制端； 作为输出端使用时，灭零输出端。 （二）扫描式显示 对多位数字显示采用扫描式显示可以节电，这一点在某些场合很重要。对于某些系统输出的的数据，应用扫描式译码显示，可使电路大为简化。有些系统，比如计算机，某些A/D 转换器，是以这样的形式输出数据的：由选通信号控制多路开关，先后送出（由高位到低位或由低位到高位）一位十进制的BCD 码,如图（三）所示。图中的Ds 称为选通信号，并假定系统按先高位后低位的顺序送出数据，当Ds1高电平送出千位数，Ds2高电平送出百位数，……一般Ds 的高电平相邻之间有一定的间隔，选通信号可用节拍发生器产生。 如图（四）所示，为这种系统的译码扫描显示的原理图。图中各片 LED
实验一锯齿波同步移相触发电路实验 一、实验目的 (1)加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。 (2)掌握锯齿波同步移相触发电路的调试方法。 三、实验线路及原理 锯齿波同步移相触发电路的原理图如图1-11所示。锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见1-3节和电力电子技术教材中的相关内容。 四、实验内容 (1)锯齿波同步移相触发电路的调试。 (2)锯齿波同步移相触发电路各点波形的观察和分析。 五、预习要求 (1)阅读本教材1-3节及电力电子技术教材中有关锯齿波同步移相 触发电路的内容，弄清锯齿波同步移相触发电路的工作原理。 (2)掌握锯齿波同步移相触发电路脉冲初始相位的调整方法。 六、思考题 (1)锯齿波同步移相触发电路有哪些特点? (2)锯齿波同步移相触发电路的移相范围与哪些参数有关? (3)为什么锯齿波同步移相触发电路的脉冲移相范围比正弦波同步移相触发电路的移相范围要大? 七、实验方法 (1)将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V 10%，而“交流调速”侧输出的线电压为240V。如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。 ①同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。 ②观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。 ③调节电位器RP1，观测“2”点锯齿波斜率的变化。 ④观察“3”～“6”点电压波形和输出电压的波形，记下各波形的幅值与宽度，并比较“3”点电压U3和“6”点电压U6的对应关系。 (2)调节触发脉冲的移相范围
《数字集成电路基础》试题D （考试时间：120分钟） 班级： 姓名： 学号： 成绩： 一、填空题（共30分） 1. 当PN 结外加正向电压时，PN 结中的多子＿＿＿＿＿＿形成较大的正向电流。 2. NPN 型晶体三极管工作在饱和状态时，其发射结和集电结的外加电压分别处于 ＿＿＿＿＿＿偏置和＿＿＿＿＿＿＿偏置。 3. 逻辑变量的异或表达式为：_____________________B A =⊕。 4. 二进制数A=1011010；B=10111，则A-B=＿＿＿＿＿＿＿。 5. 组合电路没有＿＿＿＿＿＿功能，因此，它是由＿＿＿＿＿＿组成。 6. 同步RS 触发器的特性方程为：Q n+1=＿＿＿＿＿＿,其约束方程为：＿＿＿＿＿ ＿。 7. 将BCD 码翻译成十个对应输出信号的电路称为＿＿＿＿＿＿＿＿，它有＿＿＿ 个输入端，＿＿＿＿输出端。 8. 下图所示电路中，Y 1 ＝＿＿＿＿＿＿；Y ＝＿＿＿＿＿＿；Y 3 ＝＿＿＿＿＿ 二、选择题(共 20分) 1. 四个触发器组成的环行计数器最多有＿＿＿＿个有效状态。 A.4 B. 6 C. 8 D. 16 2. 逻辑函数D C B A F +=，其对偶函数F *为＿＿＿＿＿＿＿＿。 A ．()()D C B A ++ B. ()()D C B A ++ C. ()() D C B A ++ 1 A B 3
3. 用8421码表示的十进制数65，可以写成＿＿＿＿＿＿。 A ．65 B. [1000001]BCD C. [01100101]BCD D. [1000001]2 4. 用卡诺图化简逻辑函数时，若每个方格群尽可能选大，则在化简后的最简表达式 中 。 A ．与项的个数少 B. 每个与项中含有的变量个数少 C. 化简结果具有唯一性 5. 已知某电路的真值表如下，该电路的逻辑表达式为 。 A ．C Y = B. A B C Y = C ．C AB Y += D ．C C B Y += 三、化简下列逻辑函数，写出最简与或表达式：（共20分） 1． 证明等式:AB B A B A B A +?=+ 2． Y 2＝Σm （0，1，2，3，4，5，8，10，11，12） 3． Y 3＝ABC C AB C B A C B A +++?

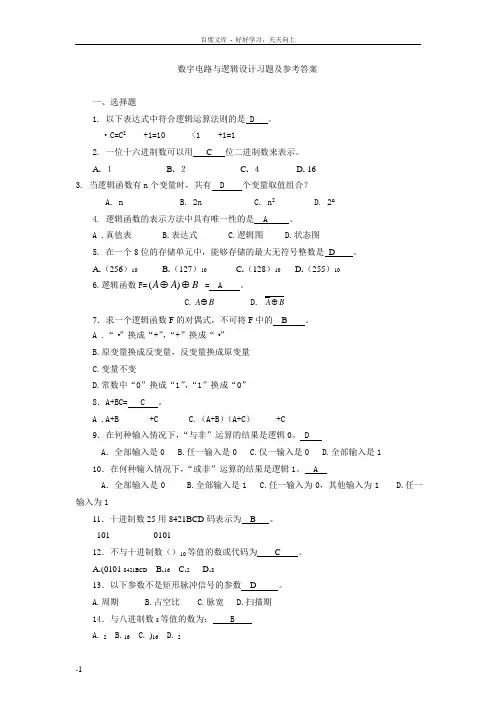

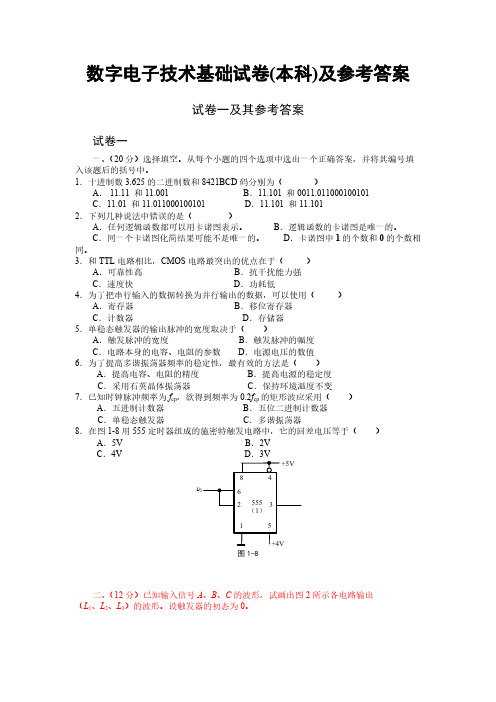

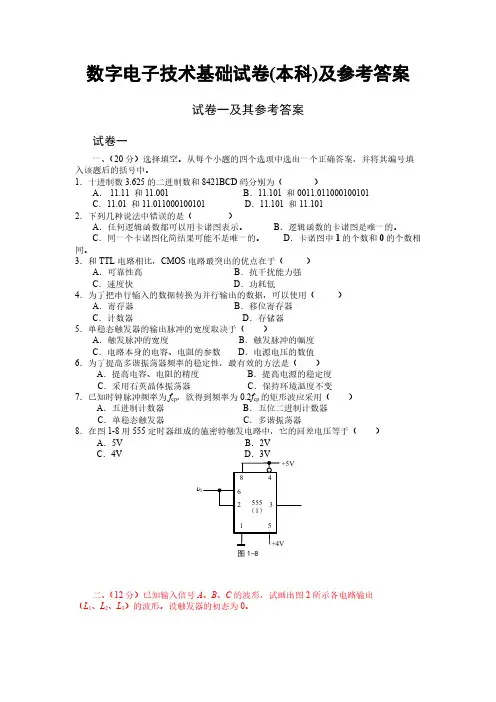

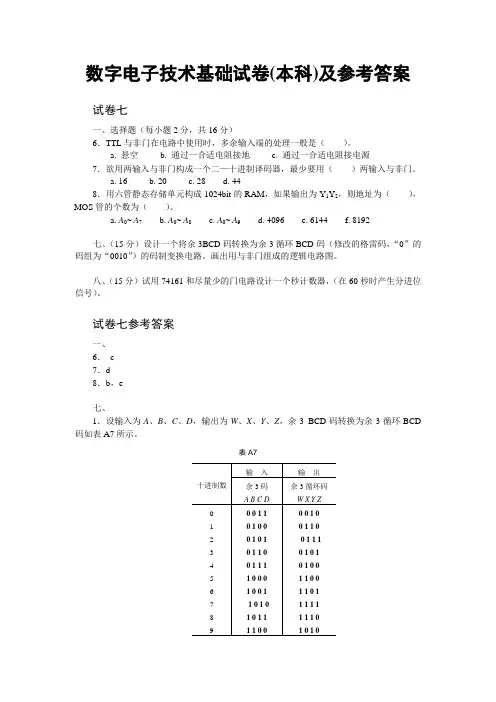

数字电路与逻辑设计习题-2016
