Verilog语言中的模块层次结构的建立与调用在C语言中有主函数调用子函数的用法。子函数是将具有一定功能的程序段封装起来自成一个函数，当主函数需要使用某功能时，只需在主函数中对具有此功能的子函数调用即可，这种通过子函数调用的方式增强了程序可的可复用性。同样Verilog语言中也有类似的使用方法，那就是子模块的建立和调用。
一、Verilog语言的模块层次结构

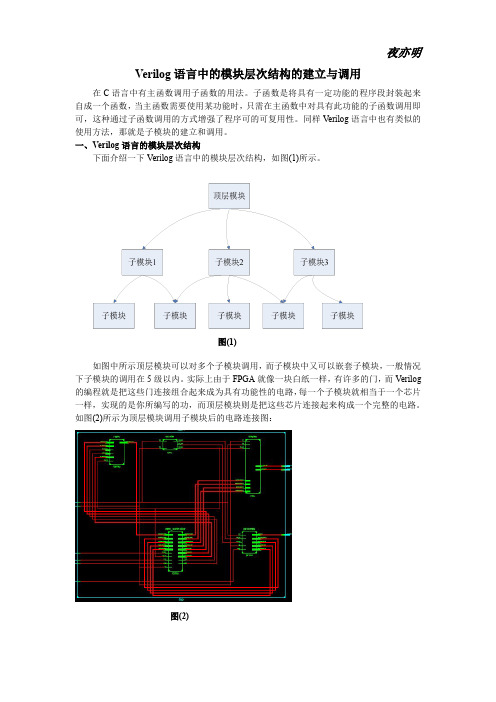

下面介绍一下Verilog语言中的模块层次结构，如图(1)
所示。
如图中所示顶层模块可以对多个子模块调用，而子模块中又可以嵌套子模块，一般情况下子模块的调用在5级以内。实际上由于FPGA就像一块白纸一样，有许多的门，而Verilog 的编程就是把这些门连接组合起来成为具有功能性的电路，每一个子模块就相当于一个芯片一样，实现的是你所编写的功，而顶层模块则是把这些芯片连接起来构成一个完整的电路。
如图(2)
所示为顶层模块调用子模块后的电路连接图：
图(1)
图(2)
其中的芯片即为编写的子模块，而各个子模块的连接则是通过顶层模块实现的。
二、ISE 开发环境下的模块层次结构建立与调用
首先建立一个名为top 工程，然后建立一个名为top 的Verilog module 的V 文件（V 文件名不一定要和工程名同名）作为顶层文件。如图(3)
所示。
以同样的方式在该工程下建立一个new source 也是Verilog module 文件命名为counter 。如图(4)
所示。
在counter 中编写分频计数器的程序。并create schematic symbol 如图(5)所示。
图(3)
图(4)
然后点击
view HDL
Instantiation Template 可以看到如图(6)
所示的实例化模块。将此模块复制到top.v 中，后面的是你top.v 中定义的信号，要与之一一对应，instance_name 修改为自定义的名字。同样可以建立多个其他的模块，也以同样的方式实现调用，在top.v 文件中要对各模块之间的输入输出进行连接，如果是模块与模块的连接，定义为wire 型，如果是外部信号与模块的连接定义为input/output 类型（output 型还需定义为reg 型），并且在module 中写出这些信号。
图(5)
图(6)
下面是一个完成了调用的工程如下图所示。综合之后顶层模块自动识别子模块并实现调用。
点击便可看到原理图如下图所示，为顶层模块，双击便可看到如图(2)中的原理图。
