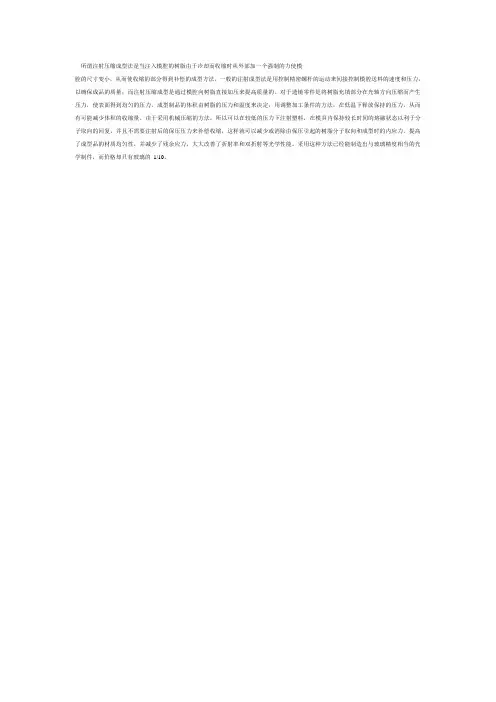

注塑工艺的技术――注射压缩成型知识简介

所谓注射压缩成型法是当注入模腔的树脂由于冷却而收缩时从外部加一个强制的力使模
腔的尺寸变小，从而使收缩的部分得到补偿的成型方法。

一般的注射成型法是用控制精密螺杆的运动来间接控制模腔送料的速度和压力，以确保成品的质量；而注射压缩成型是通过模腔向树脂直接加压来提高质量的。

对于透镜零件是将树脂充填部分在光轴方向压缩而产生压力，使表面得到均匀的压力，成型制品的体积由树脂的压力和温度来决定，用调整加工条件的方法，在低温下释放保持的压力，从而有可能减少体积的收缩量。

由于采用机械压缩的方法，所以可以在较低的压力下注射塑料，在模具内保持较长时间的熔融状态以利于分子取向的回复，并且不需要注射后的保压压力来补偿收缩，这样就可以减少或消除由保压引起的树脂分子取向和成型时的内应力，提高了成型品的材质均匀性，并减少了残余应力，大大改善了折射率和双折射等光学性能。

采用这种方法已经能制造出与玻璃精度相当的光学制件，而价格却只有玻璃的1/10。

简述注射成型原理
注射成型是一种常用的塑料加工方法，它的原理是将熔化的塑料通过注射机注射到模具中，然后在模具中冷却固化，最后取出成型的制品。

整个注射成型过程主要分为六个步骤：闭模、注射、保压、冷却、开模和脱模。

首先是闭模阶段，模具的两个模板会闭合以形成一个完整的封闭型腔。

模具中有一个用于注射的喷嘴，它与注射机相连。

接下来是注射阶段，塑料颗粒被加热融化成熔融状态，然后通过注射机的螺杆将熔融的塑料推送到喷嘴，再通过喷嘴注射到模具的腔中。

在注射过程中，注射速度和压力需要根据产品的要求进行控制。

注射完成后进入保压阶段，保压阶段是为了确保模具中的塑料充分填充，并消除空气。

在此阶段，注射机保持一定的压力，使塑料保持在模具中一段时间。

接下来是冷却阶段，注射完成后，模具中的塑料会逐渐冷却固化。

冷却时间长短取决于注射的塑料种类和厚度等因素。

冷却完成后，进行开模阶段，模具的两个模板会分开，以便取出成型的制品。

开模过程中，需要注意避免产品变形或粘连模具。

最后是脱模阶段，将成型的制品从模具中取出。

通常采用自动取件机械手臂或人工方法进行取件。

注射成型的原理是利用熔融的塑料通过注射机注射到模具中，然后在模具中冷却固化成型。

这种方法可以用于生产各种形状的制品，广泛应用于塑料制品制造行业。

注射吹塑成型-总结.doc注射吹塑成型技术总结摘要：注射吹塑成型是一种高效的塑料加工技术，它结合了注射成型和吹塑成型的优点，能够生产出具有复杂形状和高尺寸精度的塑料制品。

本文将对注射吹塑成型技术的原理、工艺流程、优势以及应用领域进行详细的总结和分析。

关键词：注射吹塑成型，塑料加工，技术总结一、注射吹塑成型技术概述注射吹塑成型技术是一种先进的塑料加工方法，它通过注射成型的方式将塑料熔体注入模具中，形成预制件，然后通过吹塑的方式将预制件吹制成所需的形状。

这种技术在汽车、医疗、包装等多个领域得到了广泛的应用。

二、注射吹塑成型工艺流程材料准备：选择合适的塑料材料，如聚丙烯（PP）、聚乙烯（PE）等。

注射成型：将塑料材料在高温下熔化，然后通过注射机将熔体注入模具中，形成预制件。

预制件冷却：预制件在模具中冷却固化，形成所需的初步形状。

吹塑成型：将预制件放置在吹塑模具中，通过高压气体吹入，使预制件膨胀成最终产品的形状。

冷却与固化：吹塑成型后的制品在模具中冷却固化，确保尺寸稳定性。

脱模与后处理：制品冷却固化后，从模具中取出，进行必要的后处理，如修边、印刷等。

三、注射吹塑成型技术的优势生产效率高：注射吹塑成型技术可以快速生产出大批量的制品，提高生产效率。

制品精度高：由于采用了精密的模具和控制技术，制品的尺寸精度和表面质量都非常高。

设计灵活性大：可以生产出形状复杂、壁厚均匀的制品。

材料利用率高：注射吹塑成型技术的材料利用率高，减少了原材料的浪费。

环境友好：相比其他塑料加工技术，注射吹塑成型技术更加环保，减少了能源消耗和废弃物的产生。

四、注射吹塑成型技术的应用汽车行业：用于生产汽车内外饰件，如仪表板、门板、保险杠等。

医疗行业：用于生产医疗器械和容器，如注射器、药瓶等。

包装行业：用于生产各种包装容器，如饮料瓶、食品容器等。

日用品行业：用于生产各种日用品，如玩具、化妆品容器等。

五、注射吹塑成型技术面临的挑战模具成本高：高精度的模具设计和制造成本较高。

注塑成型工艺根底知识一、注塑成型所谓注塑成型〔Injection Molding〕是指将已加热融化的材料喷射注入到模具内，经由冷却与固化后，得到成形品的方法。

也叫射出成型，适用于量产与形状复杂产品等成形加工领域。

二、注塑成形过程是以以下七大顺序执行成型过程几个步骤：1、关门2、锁模3、注射保压4、冷却5、开模6、翻开平安门7、取出产品。

重复执行这种作业流程，就可连续消费产品。

1、关门半自动需开关平安门，全自动平安门设置在关的状态。

2、锁模将挪动侧的挪动板前进，使得模具关闭，模具关闭以后确实地把模具锁紧。

3、射出〔包括保压〕螺杆快速地往前推进，把熔融之成型材料注入模腔内填充成型，填充之后压力要必须继续保持，这个动作特别取名为“保压〞。

在刚充填时模具承受的压力，一般叫做射出压或者叫做“一次压〞。

4、冷却〔以及下个动作的“可塑化过程〞〕模腔内之成型材料等待冷却凝固之过程叫“冷却〞。

在这时候射出装置也准备下次工作，这个过程叫做“可塑化过程〞。

放在料斗里的成型材料，流入加热的料管内加热，是根据螺杆旋转剪切把原料变成熔融状态，螺杆像拨取螺丝的原理一样，一面转一面后退，螺杆前端会储存熔融之成型材料，螺杆旋转时，抵抗螺杆向后退的压力称之为螺杆的“背压〞。

5、翻开模具将挪动侧的挪动板向后退，模具跟着翻开。

6、翻开平安门平安门翻开，这时成型机处于待机状能。

7、取件将成品取出，然后检视确认模具内未残留任何物件再关门.以上整个成型作业叫做一个成型周期。

成品是由模具的形状成型出来。

模具是由母模及公模组合成，公母模模仁之间留有空隙,材料在此流入压缩形成产品。

成型材料要流入公母模之前的通路有主流道〔SPRUE〕流道〔RUNNER〕闸门〔GATE〕等。

三、射出成型机射出成型机以较大工程来区分，可分为两项，锁模装置和射出装置。

1、锁模装置将模具关闭不被翻开,成型材料在模腔内冷却凝固后，模具才翻开然后取出成品等等动作的设备装置之锁模装置。

注射成型的原理特点工艺及应用注射成型是指利用注射成型机将加热熔融的塑料物料迅速注入模具腔中，经过冷却和固化后得到所需形状的制品的一种成型方法。

注射成型是塑料加工常用的主要方法之一，具有高效、高精度、大批量生产等优点。

下面将详细介绍注射成型的原理、特点、工艺和应用。

一、原理：注射成型的原理是通过机械设备将塑料物料加热熔化后，将熔融的塑料注入到模具腔中，经过冷却和固化后，获得所需形状的制品。

整个过程主要包括塑料料料加热熔化、注射机注射、冷却和固化、模具开合和制品脱模等几个步骤。

二、特点：1.生产效率高：自动化程度高，一般可以完成注射、冷却、固化、模具开合和取出制品等动作，生产效率高。

2.制品精度高：注射成型制品的尺寸精度高，一般可达到0.01mm以上，重复性好。

3.适用性广：注射成型可加工的塑料种类较多，包括热塑性塑料、热固性塑料和弹性体等，适用性广。

4.产品质量稳定：注射成型可对塑料制品的物理性能、机械性能和表面质量等进行控制，产品质量稳定。

5.生产成本低：虽然设备投资较高，但由于生产效率高，制品成本相对较低。

三、工艺：1.模具设计和制造：首先根据产品形状和尺寸等要求进行模具设计，并制造出注射成型所需的模具。

2.塑料料料预处理：将原料塑料进行破碎、干燥、混合等预处理工艺，以保证注射过程中的质量。

3.注射机操作：开动注射机，将预处理好的塑料物料加热至熔融状态，并设定注射速度、温度和压力等参数。

4.注射成型：熔融的塑料物料通过注射机的注射装置被注入到模具腔中，保持一定压力直到冷却和固化。

5.冷却和固化：在模具腔中，塑料物料经过冷却和固化形成所需的制品形状。

6.开模和脱模：待注射成型制品完全冷却固化后，打开模具，脱模取出制品。

四、应用：注射成型广泛应用于电子、汽车、家电、医疗器械、日用品等领域。

例如，手机的外壳、汽车的仪表盘、家电的外壳、医疗器械的零件以及瓶盖、塑料餐具、塑料杯子等都是通过注射成型技术生产制造的。

注射成型塑料加工方法1. 介绍注射成型是一种常见的塑料加工方法，也被称为注塑。

它是通过将熔融塑料材料注入到模具中，然后在模具中冷却和固化，最终得到所需的成型产品。

注射成型具有高效、精确、灵活的特点，被广泛应用于各个行业中。

2. 注射成型的原理注射成型的原理是将固态塑料颗粒通过加热，变为熔融状态，然后通过注射机将熔融塑料注射进模具中，在模具中冷却和固化，最终得到所需的成型产品。

注射成型过程中主要包括：加料、熔化、注射、冷却和开模。

2.1 加料注射成型的第一步是将固态塑料颗粒加入到注射机的料斗中。

一般情况下，固态塑料颗粒会通过自动上料机械系统被送入到料斗中。

在加料的过程中需要注意控制塑料颗粒的数量和均匀度，以确保注射成型后得到的产品具有一致的质量。

2.2 熔化在加料后，注射机会将固态塑料颗粒加热，使其变为熔融状态。

加热的方式一般有电加热、锅炉加热和机械加热等。

熔化的过程需要控制好温度和时间，以确保塑料颗粒能够完全熔化，且不会因为过高的温度而导致降解。

2.3 注射在熔化后，熔融塑料会被注射机注入到模具中。

注射的过程分为前注射和后注射两个阶段。

前注射阶段是将熔融塑料推入到模具的射入通道中，在射入通道充满熔融塑料后，进入后注射阶段。

后注射阶段是将剩余的熔融塑料充满模具的其余部分。

注射的过程需要控制好注射压力、注射速度和注射时间，以确保注射成型后得到的产品具有良好的外观和尺寸精度。

2.4 冷却在注射完成后，模具中的熔融塑料会迅速冷却和固化。

冷却的速度会影响产品的质量和性能，过快或过慢的冷却都会导致产品的缺陷。

在冷却的过程中，可以通过控制冷却介质的温度和流动速度来调节冷却速度。

2.5 开模在冷却完成后，模具会被打开，成型产品从模具中取出。

开模的过程需要注意避免模具和产品的碰撞，以及确保产品不被卡在模具中。

开模后，模具会重新闭合，准备进行下一次注射成型。

3. 注射成型的优点3.1 高效率注射成型是一种高效率的塑料加工方法。

塑料注射成型塑料注射成型是一种广泛应用于制造塑料制品的技术。

这种工艺方法具有成本低、生产效率高、制品品质优良等优势。

这里我们将详细介绍塑料注射成型的相关知识。

一、塑料注射成型的基本原理塑料注射成型是一种将熔化的塑料通过高压注射到模具中，经过冷却固化后形成固体复杂零件的制造工艺。

这种工艺方法主要分为以下步骤：1. 融化塑料将塑料粉末或颗粒放入注射机的料桶中，经过预热、熔化后成为可流动的熔体。

2. 射出塑料将已经熔融的塑料通过注射机的喷嘴以高速喷射到模具腔中。

3. 冷却固化在模具中的塑料经过充分的冷却时间后形成需要的复杂零件。

4. 脱模将已经形成的零件从模具中取出。

二、塑料注射成型的设备1. 注射机注射机是塑料注射成型的核心设备，将熔化的塑料通过高压注射到模具内。

注射机通常由注射系统、开合模机构、模具固定机构、水循环系统等部分组成。

注射机的主要参数包括注射压力、注射速度、射出量等。

2. 模具模具是塑料注射成型的另一个核心设备，用于制造零件的原型。

根据需求，模具可分为单腔模和多腔模，也有一些功能模具，例如自动脱模或双色成型等。

3. 辅助设备塑料注射成型生产过程中还需要一些辅助设备，如干燥机、冷却水机、自动送料机、加热器等。

这些设备能有效提高生产效率和产品质量。

三、塑料注射成型的生产流程以生产塑料杯子为例，塑料注射成型的流程基本可以概括为以下步骤：1. 确定产品要求和模具结构2. 制作模具3. 将符合要求的塑料颗粒加入注射机料桶中4. 让注射机预热熔化塑料5. 通过注射机喷嘴将塑料喷射到模具中6. 冷却需要的时间，让塑料在模具中固化7. 将模具开启取出产品8. 喷绘、包装和质检四、塑料注射成型的应用塑料注射成型技术应用逐渐普及，涉及到的产品范围非常广泛。

以下是一些常见的塑料制品：1. 日常用品，如塑料杯子、塑料勺子、塑料盘子等。

2. 医疗器械，如注射器、血浆穿刺器等。

3. 电子产品，如手机壳、键盘、鼠标等。

汽车内饰注射压缩成型是一种常用的汽车内饰生产工艺。

这种成型工艺是将加热的塑料颗粒注入到模具中，并在注入的同时进行压缩，以使塑料颗粒填充整个模具空腔并形成所需的产品形状。

具体的工艺过程如下：
模具准备：首先准备好所需的模具，通常是金属制造的，以保证成型过程的精度和稳定性。

塑料颗粒加热：将塑料颗粒放入注塑机的料斗中，通过加热系统加热至适宜的熔化温度。

加热后的塑料颗粒变为熔融状态，具备流动性。

注塑过程：通过注塑机将熔融的塑料颗粒注入到预先准备好的模具中。

注塑机会保持一定的压力，以确保塑料颗粒能够填充整个模具空腔。

压缩过程：在注塑的同时，模具会施加压力，将注入的塑料颗粒进行压缩，使其更加紧密地填充整个模具空腔，以获得更高的产品密度和强度。

冷却与固化：冷却过程中，塑料颗粒会逐渐固化，从而保持成型后的形状稳定。

冷却时间一般较短，取决于使用的塑料材料。

脱模与整理：冷却固化后，打开模具并取出成型的汽车内饰产品。

根据需求进行修整、抛光等后续处理。

质检与包装：对成型的产品进行质量检查，确保符合要求后进行包装，以便后续的运输和使用。

汽车内饰注射压缩成型工艺具有高效、精准、可批量生产等优点，能够满足汽车内饰的形状复杂、功能多样的要求，并且可以提高生产效率和产品质量。

注射压缩成型（injection compression moulding/icm）是传统注塑成型的一种高级形式。

它能增加注塑零件的流注长度/壁厚的比例；采用更小的锁模力和注射压力；减少材料内应力；以及提高加工生产率。

注射压缩成型适用于各种热塑性工程塑胶制作的产品，如：大尺寸的曲面零件，薄壁、微型化零件，光学镜片，以及有良好抗袭击特性要求的零件。

注射压缩成型的主要特点与传统注塑过程相比较，注射压缩成型的显著特点是，其模具型腔空间可以按照不同要求自动调整。

例如，它可以在材料未注入型腔前，使模具导向部分有所封闭，而型腔空间则扩大到零件完工壁厚的两倍。

另外，还可根据不同的操作方式，在材料注射期间或在注射完毕之后相应控制型腔空间的大小，使之与注射过程相配合，让聚合物保持适当的受压状态，并达到补偿材料收缩的效果。

根据注塑零件的几何形状、表面质量要求、以及不同的注塑设备条件，有四种注射收缩防护司可供选择。

它们是：顺序式；共动式；呼吸式和局部加压。

顺序式icm（seq-icm）顺序式注射压缩成型过程，其注射操作和模具型腔的推合是顺序进行的。

开始时，模具导引部分略有闭合，并有一个约为零件壁厚两倍的型腔空间。

而当树脂注入模具型腔后，即推动模具活动部分直至完全闭合，并使聚合物在型腔内受到压缩。

在此过程中，由于从完成注入到开始压缩会有一个聚合物流动暂停和静止的瞬间，其可能会在零件表面形成一个流线痕迹，其可见程度取决于聚合物材料的颜色，以及零件成型时的纹理结构和材料种类。

该种方式的操作过程。

可以采用曲柄杆式设备来进行这种icm。

共动式icm（sim-icm）与顺序式icm相同，共动式icm开始、时模具导引部分也是略有闭合的，不同的是在材料开始注入型腔的同时，模具即开始推合施压。

而挤料螺杆和模具型腔在共同运动期间，可能会有一个的s2或s2的延迟。

由于聚合物流动前方一直保持着稳定的流动状态，它不会出现如seq-icm过程的暂停和表面的流线痕迹。

注塑工艺简介注塑成型是一门工程技术，它所涉及的内容是将塑料转变为有用并能保持原有性能的制品。

注射成型的重要工艺条件是影响塑化流动和冷却的温度，压力和相应的各个作用时间。

一、温度控制1、料筒温度：注射模塑过程需要控制的温度有料筒温度，喷嘴温度和模具温度等。

前两种温度主要影响塑料的塑化和流动，而后一种温度主要是影响塑料的流动和冷却。

每一种塑料都具有不同的流动温度，同一种塑料，由于来源或牌号不同，其流动温度及分解温度是有差别的，这是由于平均分子量和分子量分布不同所致，塑料在不同类型的注射机内的塑化过程也是不同的，因而选择料筒温度也不相同。

2、喷嘴温度：喷嘴温度通常是略低于料筒最高温度的，这是为了防止熔料在直通式喷嘴可能发生的流涎现象。

喷嘴温度也不能过低，否则将会造成熔料的早凝而将喷嘴堵塞，或者由于早凝料注入模腔而影响制品的性能3、模具温度：模具温度对制品的内在性能和表观质量影响很大。

模具温度的高低决定于塑料结晶性的有无、制品的尺寸与结构、性能要求，以及其它工艺条件（熔料温度、注射速度及注射压力、模塑周期等）二、压力控制：注塑过程中压力包括塑化压力和注射压力两种，并直接影响塑料的塑化和制品质量。

1、塑化压力：（背压）采用螺杆式注射机时，螺杆顶部熔料在螺杆转动后退时所受到的压力称为塑化压力，亦称背压。

这种压力的大小是可以通过液压系统中的溢流阀来调整的。

在注射中，塑化压力的大小是随螺杆的转速都不变，则增加塑化压力时即会提高熔体的温度，但会减小塑化的速度。

此外，增加塑化压力常能使熔体的温度均匀，色料的混合均匀和排出熔体中的气体。

一般操作中，塑化压力的决定应在保证制品质量优良的前提下越低越好，其具体数值是随所用的塑料的品种而异的，但通常很少超过20公斤/平方厘米。

2、注射压力：在当前生产中，几乎所有的注射机的注射压力都是以柱塞或螺杆顶部对塑料所施的压力（由油路压力换算来的）为准的。

注射压力在注塑成型中所起的作用是，克服塑料从料筒流向型腔的流动阻力，给予熔料充模的速率以及对熔料进行压实。

注塑工艺的技术―― 注射压缩成型知识简介注射压缩成型(injection compression moulding/icm是传统注塑成型的一种高级形式。

它能增加注塑零件的流注长度 /壁厚的比例;采用更小的锁模力和注射压力;减少材料内应力;以及提高加工生产率。

注射压缩成型适用于各种热塑性工程塑胶制作的产品,如:大尺寸的曲面零件,薄壁、微型化零件,光学镜片,以及有良好抗袭击特性要求的零件。

注射压缩成型的主要特点与传统注塑过程相比较, 注射压缩成型的显著特点是, 其模具型腔空间可以按照不同要求自动调整。

例如, 它可以在材料未注入型腔前, 使模具导向部分有所封闭, 而型腔空间则扩大到零件完工壁厚的两倍。

另外, 还可根据不同的操作方式,在材料注射期间或在注射完毕之后相应控制型腔空间的大小, 使之与注射过程相配合, 让聚合物保持适当的受压状态,并达到补偿材料收缩的效果。

根据注塑零件的几何形状、表面质量要求、以及不同的注塑设备条件, 有四种注射收缩防护司可供选择。

它们是:顺序式;共动式;呼吸式和局部加压。

顺序式 icm (seq-icm 顺序式注射压缩成型过程,其注射操作和模具型腔的推合是顺序进行的。

开始时,模具导引部分略有闭合,并有一个约为零件壁厚两倍的型腔空间。

而当树脂注入模具型腔后, 即推动模具活动部分直至完全闭合, 并使聚合物在型腔内受到压缩。

在此过程中, 由于从完成注入到开始压缩会有一个聚合物流动暂停和静止的瞬间, 其可能会在零件表面形成一个流线痕迹, 其可见程度取决于聚合物材料的颜色, 以及零件成型时的纹理结构和材料种类。

该种方式的操作过程。

可以采用曲柄杆式设备来进行这种 icm 。

共动式 icm (sim-icm与顺序式 icm 相同, 共动式 icm 开始、时模具导引部分也是略有闭合的, 不同的是在材料开始注入型腔的同时, 模具即开始推合施压。

而挤料螺杆和模具型腔在共同运动期间, 可能会有一个的 s2或 s2的延迟。

注塑压缩技术注塑压缩技术是一种常用于塑料制品加工中的成型工艺。

它通过将熔化的塑料注入模具中，并施加压力，使其充分填充模具腔体，最终得到所需的塑料制品。

该技术具有成本低、生产效率高以及制品质量稳定等优点，在各个行业都有广泛的应用。

注塑压缩技术首先需要准备好塑料颗粒。

通常情况下，塑料颗粒是通过将塑料原料加热熔化，并经过过滤、干燥等处理得到的。

这些处理旨在确保塑料颗粒的质量和流动性，以便于后续的注塑压缩工艺。

在注塑压缩工艺中，需要设计和制造适合的模具。

模具的设计应考虑到制品的形状、尺寸以及生产要求等因素。

一般来说，模具由上模板、下模板和模具芯组成。

上下模板的作用是将塑料颗粒注入模具腔体，并施加压力使之充分填充；模具芯则用于形成制品的内部空腔。

模具的制造通常采用数控机床进行加工，以确保模具的尺寸精度和表面质量。

在注塑压缩工艺中，塑料颗粒首先被加热到熔化状态，然后通过注塑机注入模具中。

注塑机通常由加料装置、螺杆、加热器、注射器和压力控制系统等部分组成。

螺杆的作用是将塑料颗粒从加料装置中输送到注射器中，并通过加热器加热使其熔化。

当塑料熔化后，注射器将其喷射到模具中，并施加压力使之充分填充模具腔体。

注塑机的压力控制系统可以根据制品的要求进行调整，以确保制品的质量和尺寸稳定。

注塑压缩工艺的关键是控制好注塑机的温度、压力和注塑时间等参数。

温度的控制可以影响塑料的熔化程度和流动性，从而影响制品的质量。

压力的控制可以确保塑料充分填充模具腔体，避免制品出现缺陷。

注塑时间的控制可以影响制品的尺寸和表面质量。

因此，在实际生产中，需要根据具体的塑料材料和制品要求来进行合理的参数设置。

注塑压缩技术在塑料制品加工中有着广泛的应用。

它可以制造各种形状和尺寸的塑料制品，如塑料壳体、容器、管道等。

同时，注塑压缩技术还可以实现多种材料的复合制品，增加制品的性能和功能。

这使得注塑压缩技术在汽车、电子、家电、医疗器械等领域都有着重要的应用价值。
