线性霍尔效应传感器IC线性传感器芯片- 特点和优点线性传感器拥有很宽的磁场工作范围,关键性指标是在其规定的工作温度范围的灵敏度和线性度。
线性霍尔器件几乎不受环境因素的影响,例如振动,潮湿,灰尘或油膜,环境照明等。
一些应用领域•电流传感•电源感应(电能计量)•磁(偏)传感应用•黑色金属探测器•接近传感器•液体位置传感器•温度/压力/真空感应器•油门或空气阀门位置传感器•非接触式电位器比值定义大多数的线性霍尔器件是有具体比例的,静态时候的输出电压(典型值是二分之一的电源电压),灵敏度与电源电压成正比。
例如,一个霍尔器件的电源电压为5V,在没有外加磁场的情况下,器件的静态输出为2.5V,并且以1.5mV/GS的比率变化。
如果电源电压变为5.5V,静态输出变为2.75V,并且以1.75mV/GS的比率变化。
线性器件特性早期的线性比例式装置的使用单校准线性霍尔元件电流感应线性霍尔效应器件对电流检测来说是理想的,可以精确的测量由几毫安到几千安培的电流值。
电流通过导体将产生一个大约每6.9GS/mA的自由空间磁场。
因为一个霍尔器件的测量范围是有限的,所以,需要配置检测电路使被测量的电流强度范围是在器件允许的范围内。
大电流测量对于大电流的产品来说,线性霍尔能够在不使用加强外部电场和不加磁环和线圈的情况下,通过感应总磁场产生的一个分信号,来提供一个可用的输出。
对于低电流的产品,需要外加一个环形线圈来增加可检测磁场的范围。
理想情况下,考虑了信号与噪声的比例问题,磁场强度要在100GS以上。
在芯片表面的磁通量密度可以计算为:B ≈I/4πr或者I ≈4πrBB:磁场强度,单位:高斯;I:电流强度,单位:安培r:由导线的中心到器件芯片的距离,单位:英寸例1:导线的半径0.25英寸,加上0.1英寸空气间隙,2000安培的电流。
B≈2000/4.40≈445G。
例2:导线的半径0.15英寸,加上0.1英寸空气间隙,300安培的电流。
SS490SERIESLinear Hall-effect Sensor ICsDESCRIPTIONThe SS490 Series are small, versatile, linear Hall-effect devices that are operated by the magnetic field from a permanent magnet or an electromagnet. The ratiometric output voltage is set by the supply voltage and varies in proportion to the strength of the magnetic field. The integrated circuitry provides increased temperature stability and sensitivity. Laser-trimmed, thin film resistors provide high accuracy (null to ±%, sensitivity up to ±3%) and temperature compensation.They respond to either positive or negative Gauss, monitoring either or both magnetic poles. The quad Hall sensing element minimizes the effects of mechanical or thermal stress on the output. The positive temperature coefficient of the sensitivity (+0.02%/°C typical) helps compensate for the negative temperature coefficients of low-cost magnets, providing a robust design over a wide temperature range. Rail-to-rail operation (over full voltage range) provides a more usable signal for higher accuracy. These products have an operating temperature range of -40°C to 150°C [-40°F to 302°F], appropriate for industrial and automotive environments.PORTFOLIOHoneywell offers a variety of linear Hall-effect sensor ICsfor potential use in many applications. To view the entire product portfolio, click here.005843Issue 4FEATURES• Linear output for circuit design flexibility• Quad-Hall IC design minimizes mechanical stress effects• Responds to either positive or negative Gauss• Uses 7 mA at 5 Vdc for energy efficiency• Single current sinking or current sourcing output• Rail-to-rail operation provides more usable signal for higher accuracy• Temperature-compensated magnetics help provide stable operation over a wide temperature range of -40°C to 150°C [-40°F to 302°F]The SS490B versions offer cost-effective sensing solutions with wider null and sensitivity tolerances, and a wider drift over temperature than the SS490A higher performance products. Both the SS490A and SS490B versions have a typical sinking or sourcing output of 1.5 mA continuous, use 7 mA supply current at 5.0 V at 25°C [77°F], and provide predictable performance over the full temperature range. For design flexibility, these products are available in the following flat TO-92 package styles:• SS4XX: Straight standard leads, bulk pack• SS4XX-L: Straight long leads, bulk pack• SS4XX-T2: Formed leads, ammopack tape-in-box• SS4XX-T3: Straight standard leads, ammopack tape-in-box• SS4XX-SP: Surface mount, pocket tape and reelPOTENTIAL APPLICATIONS• Basic current sensing for motor load monitoring, detection• Anti-tampering magnetic field sensor in smart remote utility meters• Pump control in heavy-duty equipment and household appliances• Simple linear or angular displacement sensing• Handlebar/throttle position sensing in e-bikes and scooters• Current sensing in appliances• Speed adjustment trigger in tools and appliances• Magnetic code reading in safes, security and building access control systemsNOTICEThe magnetic field strength (Gauss) required to cause the switch to change state (operate and release) will be as specified in the magnetic characteristics. To test the switch against the specified limits, the switch must be placed in a uniform magnetic field.NOTICEAbsolute maximum ratings are the extreme limits the device will momentarily withstand without damage to the device. Electrical and mechanical characteristics are not guaranteed if the rated voltage and/or currents are exceeded, nor will the device necessarily operate at absolute maximum ratings.FIGURE 3. TRANSFER CHARACTERISTICS: TYPICAL OUTPUT VOLTAGE2.50.5Magnetic Range (Gauss)-400-200200400V o l t a g e (V )4.5 2.50.5Magnetic Range (Gauss)-640-320320640V o l t a g e (V )4.52.50.5Magnetic Range (Gauss)-800-400400800V o l t a g e (V )4.5SS495XSS494XSS496XFIGURE 1. BLOCK DIAGRAMFIGURE 2. MAXIMUM SUPPLY VOLTAGE VS TEMPERATUREsupply (+)Ambient Temperature (°C [°F])[257]V o l t a g e (V )[302]FIGURE 4. SS490 SERIES FLAT TO-92-STYLE MOUNTING AND DIMENSIONAL DRAWINGS (FOR REFERENCE ONLY: MM/[IN].)A. Straight Standard Leads Sensor IC, Bulk PackB. Straight Long Leads Sensor IC, Bulk PackNote: Ensure the minimum hole size in the PCB is 0,68 mm [0.027] dia. based on the IPC 2222 Level B standard.C. Formed Leads Sensor IC, Ammopack Tape-in-BoxD. Straight Leads Sensor IC, Ammopack Tape-in-Box (See Figure 5.A. for individual sensor IC dimensions.)FIGURE 5. SS490 SERIES FLAT TO-92-STYLE MOUNTING AND DIMENSIONAL DRAWINGS (CONTINUED)E. Surface Mount Sensor IC, Pocket Tape and ReelArbor hole1,70Section A-ATop cover tapeSS49X-T2SS49X-T3NOTICEProducts ordered in bulk pack (plastic bag) may not have perfectly straight leads as a result of normal handling and shipping operations. Please order a tape packaging option forapplications requiring straight leads.005843-4-EN | 4 | 05/22WARRANTY/REMEDYHoneywell warrants goods of itsmanufacture as being free of defective materials and faulty workmanship during the applicable warranty period. Honeywell’s standard product warranty applies unless agreed to otherwise by Honeywell in writing; please refer to your order acknowledgment or consult your local sales office for specific warranty details. If warranted goods are returned to Honeywell during the period ofcoverage, Honeywell will repair or replace, at its option, without charge those items that Honeywell, in its sole discretion,finds defective. The foregoing is buyer’s sole remedy and is in lieu of all other warranties, expressed or implied, including those of merchantability and fitness for a particular purpose. In no event shall Honeywell be liable for consequential, special, or indirect damages.While Honeywell may provide application assistance personally, through ourliterature and the Honeywell web site, it is buyer’s sole responsibility to determine the suitability of the product in the application.Specifications may change without notice. The information we supply isbelieved to be accurate and reliable as of this writing. However, Honeywell assumes no responsibility for its use.m WARNINGPERSONAL INJURYDO NOT USE these products as safety or emergency stop devices or in any other application where failure of the product could result in personal injury.Failure to comply with theseinstructions could result in death or serious injury.m WARNINGMISUSE OFDOCUMENTATION•The information presented in this product sheet is for reference only. Do not use this document as a product installation guide.•Complete installation, operation, and maintenance information is provided in the instructions supplied with each product.Failure to comply with theseinstructions could result in death or serious injury.HoneywellAdvanced Sensing Technologies 830 East Arapaho Road Richardson, TX 75081FOR MORE INFORMATIONHoneywell Advanced SensingTechnologies services its customers through a worldwide network of sales offices and distributors. For application assistance, current specifications, pricing or the nearest Authorized Distributor, visit our website or call:USA/Canada +1 302 613 4491Latin America +1 305 805 8188Europe +44 1344 238258Japan +81 (0) 3-6730-7152Singapore +65 6355 2828Greater China +86 4006396841。

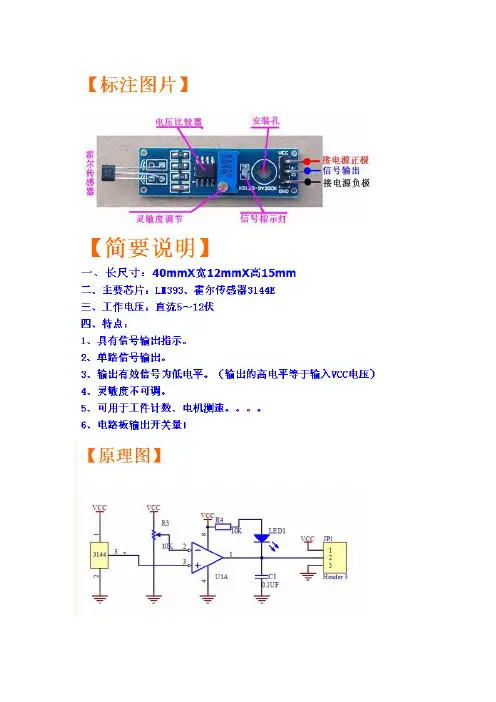

/********************************************************************汇诚科技实现功能:此版配套测试程序使用芯片:AT89S52晶振:11.0592MHZ波特率:9600编译环境:Keil作者:zhangxinchunleo网站:淘宝店:汇诚科技【声明】此程序仅用于学习与参考,引用请注明版权和作者信息!*********************************************************************/ /********************************************************************说明:1、当测量浓度大于设定浓度时,单片机IO口输出低电平*********************************************************************/ #include //库文件#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型/********************************************************************I/O定义*********************************************************************/ sbit LED=P1^0; //定义单片机P1口的第1位(即P1.0)为指示端sbit DOUT=P2^0; //定义单片机P2口的第1位(即P2.0)为传感器的输入端/********************************************************************延时函数*********************************************************************/ void delay()//延时程序{uchar m,n,s;for(m=20;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}/********************************************************************主函数*********************************************************************/ void main(){while(1) //无限循环{LED=1; //熄灭P1.0口灯if(DOUT==0)//当浓度高于设定值时,执行条件函数{delay();//延时抗干扰if(DOUT==0)//确定浓度高于设定值时,执行条件函数{LED=0; //点亮P1.0口灯}}}}/********************************************************************结束*********************************************************************//********************************************************************汇诚科技实现功能:0~9999计数器使用芯片:AT89S52晶振:11.0592MHZ波特率:9600编译环境:Keil作者:zhangxinchunleo网站:淘宝店:汇诚科技【声明】此程序仅用于学习与参考,引用请注明版权和作者信息!******************************************************************/#include#define uchar unsigned char#define uint unsigned intuchar duan[10]={0xc0,0Xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //所需的段的位码//uchar wei[4]={0XEf,0XDf,0XBf,0X7f}; //位的控制端(开发板) uchar wei[4]={0X80,0X40,0X20,0X10}; //位的控制端(仿真) uint z,x,c,v, date; //定义数据类型uint dispcount=0;/******************************************************************延时函数******************************************************************/void delay(uchar t){uchar i,j;for(i=0;i {for(j=13;j>0;j--);{ ;}}}/**********************************************************************数码管动态扫描*********************************************************************/void xianshi(){/*****************数据转换*****************************/z=date/1000; //求千位x=date%1000/100; //求百位c=date%100/10; //求十位v=date%10; //求个位P2=wei[0];P0=duan[z];delay(50);P2=wei[1];P0=duan[x];delay(50);P2=wei[2];P0=duan[c];delay(50);P2=wei[3];P0=duan[v];delay(50);}/*************************************************************************中断函数**************************************************************************/ void ExtInt0() interrupt 0 //中断服务程序{dispcount++; //每按一次中断按键,计数加一if (dispcount==9999) //计数范围0-9999{dispcount=0;}}/*************************************************************************主函数**************************************************************************/ void main(){TCON=0x01; //中断设置IE=0x81;while(1){date=dispcount;xianshi();}}/********************************************************************结束*********************************************************************/。

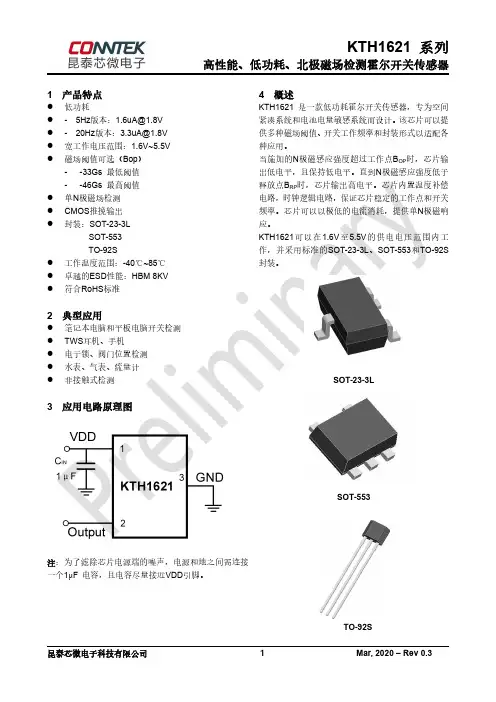

1产品特点●低功耗●-5Hz 版本:**********●-20Hz 版本:**********●宽工作电压范围:1.6V~5.5V ●磁场阈值可选(Bop )--33Gs 最低阈值--46Gs 最高阈值●单N 极磁场检测●CMOS 推挽输出●封装:SOT-23-3LSOT-553TO-92S●工作温度范围:-40℃~85℃●卓越的ESD 性能:HBM 8KV ●符合RoHS 标准2典型应用●笔记本电脑和平板电脑开关检测●TWS 耳机、手机●电子锁、阀门位置检测●水表、气表、流量计●非接触式检测3应用电路原理图注:为了滤除芯片电源端的噪声,电源和地之间需连接一个1μF 电容,且电容尽量接近VDD 引脚。
4概述KTH1621是一款低功耗霍尔开关传感器,专为空间紧凑系统和电池电量敏感系统而设计。
该芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。
当施加的N 极磁感应强度超过工作点B OP 时,芯片输出低电平,且保持低电平。
直到N 极磁感应强度低于释放点B RP 时,芯片输出高电平。
芯片内置温度补偿电路,时钟逻辑电路,保证芯片稳定的工作点和开关频率。
芯片可以以极低的电流消耗,提供单N 极磁响应。
KTH1621可以在1.6V 至5.5V 的供电电压范围内工作,并采用标准的SOT-23-3L 、SOT-553和TO-92S封装。
SOT-23-3LSOT-553TO-92S5引脚定义和标记信息SOT-23-3L引脚结构引脚名称引脚序号VDD4OUTPUT5GND2NC1,3TO-92S67开关输出特性如下图,当磁铁南极靠近芯片顶部时,磁感线由芯片底部向顶部穿过,认为此时磁感应强度B为正;当磁铁北极靠近芯片顶部时,磁感线由芯片顶部向底部穿过,认为此时磁感应强度B为负。
如下图,KTH1621对磁感线由芯片顶部向芯片底部穿过的磁场敏感。
输出特性8产品型号构成10参考工作条件(@TA=+25℃,除特别说明外)11电参数(@TA=+25℃,V DD=1.8V除特别说明外)13性能曲线图KTH1621XH系列(高阈值版本)磁场阈值vs.供电电压@T A=25℃磁场阈值vs温度@VDD=1.6磁场阈值vs温度@VDD=1.8V磁场阈值vs温度@VDD=5.5 KTH1621XL系列(低阈值版本)磁场阈值vs.供电电压@T A=25℃磁场阈值vs温度@VDD=1.6V磁场阈值vs温度@VDD=1.8V磁场阈值vs温度@VDD=5.5V KTH1621SX系列(低速版本)KTH1621T X系列(典型版本)平均工作电流vs.供电电压@T A=25℃平均工作电流vs.供电电压@T A=25℃14订货信息封装外形尺寸图SOT-23-3LSOT-553TO-92S。

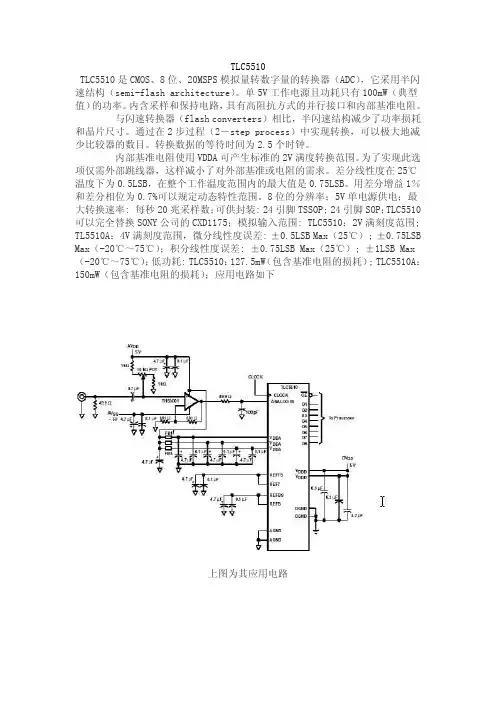

TLC5510TLC5510是CMOS、8位、20MSPS模拟量转数字量的转换器(ADC),它采用半闪速结构(semi-flash architecture)。
单5V工作电源且功耗只有100mW(典型值)的功率。
内含采样和保持电路,具有高阻抗方式的并行接口和内部基准电阻。
与闪速转换器(flash converters)相比,半闪速结构减少了功率损耗和晶片尺寸。
通过在2步过程(2-step process)中实现转换,可以极大地减少比较器的数目。
转换数据的等待时间为2.5个时钟。
内部基准电阻使用VDDA可产生标准的2V满度转换范围。
为了实现此选项仅需外部跳线器,这样减小了对外部基准或电阻的需求。
差分线性度在25℃温度下为0.5LSB,在整个工作温度范围内的最大值是0.75LSB。
用差分增益1%和差分相位为0.7%可以规定动态特性范围。
8位的分辨率;5V单电源供电;最大转换速率: 每秒20兆采样数;可供封装: 24引脚TSSOP; 24引脚SOP;TLC5510可以完全替换SONY公司的CXD1175;模拟输入范围: TLC5510:2V满刻度范围; TL5510A:4V满刻度范围,微分线性度误差: ±0.5LSB Max(25℃); ±0.75LSB Max(-20℃~75℃);积分线性度误差: ±0.75LSB Max(25℃); ±1LSB Max (-20℃~75℃);低功耗: TLC5510:127.5mW(包含基准电阻的损耗); TLC5510A:150mW(包含基准电阻的损耗);应用电路如下上图为其应用电路功能框图8位高速A/D转换器TLC5510的应用1摘要:TLC5510是美国德州仪器(TI)公司生产的8位半闪速结构模数转换器,它采用CMOS工艺制造,可提供最小20Msps的采样率。
可广泛用于数字TV、医学图像、视频会议、高速数据转换以及QAM解调器等方面。

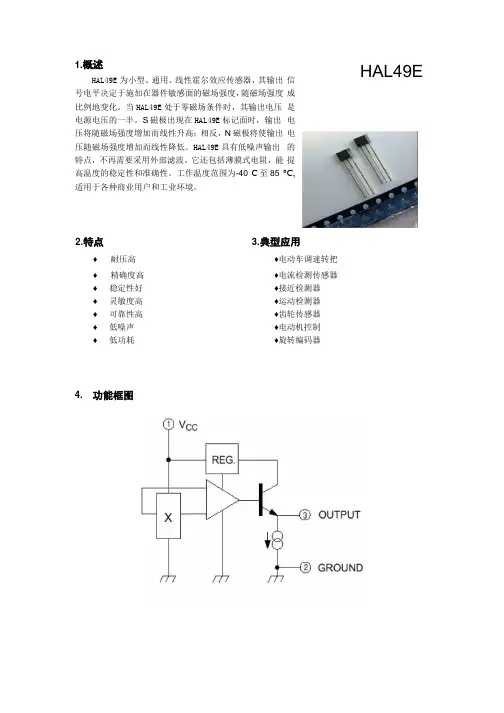

1.概述HAL49E HAL49E为小型、通用、线性霍尔效应传感器,其输出信号电平决定于施加在器件敏感面的磁场强度,随磁场强度成比例地变化。
当HAL49E处于零磁场条件时,其输出电压是电源电压的一半。
S磁极出现在HAL49E标记面时,输出电压将随磁场强度增加而线性升高;相反,N磁极将使输出电压随磁场强度增加而线性降低。
HAL49E具有低噪声输出的特点,不再需要采用外部滤波。
它还包括薄膜式电阻,能提高温度的稳定性和准确性。
工作温度范围为-40°C至85 °C,适用于各种商业用户和工业环境。
2.特点3.典型应用♦耐压高♦电动车调速转把♦精确度高♦电流检测传感器♦稳定性好♦接近检测器♦灵敏度高♦运动检测器♦可靠性高♦齿轮传感器♦低噪声♦电动机控制♦低功耗♦旋转编码器4. 功能框图Hallwee5. 芯片外观图6. 管脚描述名称 管 脚功能 TO-92SSOT-23 V cc 11电源端 GND2 3 地端 OUT32输出端7. 极限参数参数符号 参数值 单位 供电电压 V CC8.0 V 输出电流 IOUT20 mA工作温度 T A -40 〜85 C 存储温度 T S-65 〜150C参数 符号 测试条件最小值 典型值 最大值 单位 工作电压 V CCOperating 35 6.5 V 工作电流 ICCAverage3 4.5 mA输出电阻 R O40 100 0 噪音V no BW=10Hz-10K Hz90uV 静态输出电压 V OB = 0Gs 2.35 2.52.65 V最低输出电压B = -1200Gs 0.80 0.95V 最高输出电压B = 1200Gs4.2V49ywwHAL49EHallwee9.磁场特性参数 测试条件 最小值 典型值 最大值 单位 灵敏度 T A = 25°C1.52.0 2.5mV/Gs 磁场强度范围 ±650 ±1000 Gs 线性度-0.007量程的%零位漂移-0.100.10 %/C灵敏度温漂T A N 25 C -0.15 0.05 %/CT A V 25 C-0.040.18510.特性曲线-100 -80 -60 -40 -20 020 40 60 80 100畿场例度(mT)工作电流与工作电压关系曲线输出电压与磁场强度曲线 655. 5 工作电压E)55d -d -332211 5 TO -20 0 20 ■« 608050505 05 050静态输出电压与工作电压关系曲线 输出电压与环境温度曲线HAL49EHallwee11. 使用注意1) 安装时应尽量减小作用到霍尔电路上的机械应力; 2) 在保证焊接质量的条件下,尽量使焊接温度低,时间短。

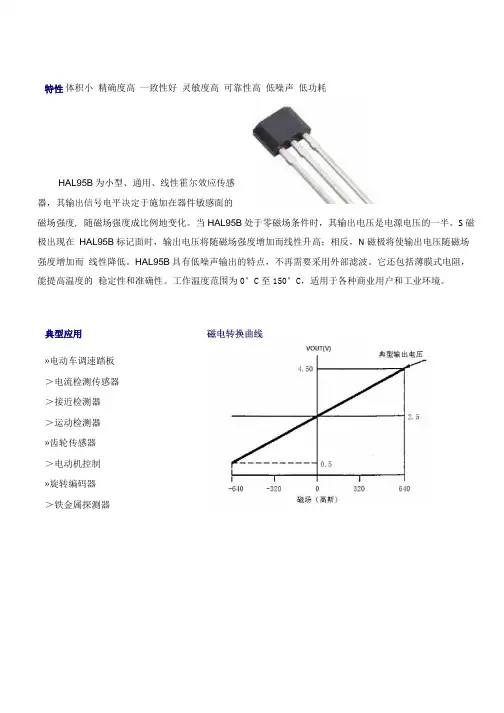

体积小精确度高一致性好灵敏度高可靠性高低噪声低功耗特性HAL95B为小型、通用、线性霍尔效应传感器,其输出信号电平决定于施加在器件敏感面的磁场强度, 随磁场强度成比例地变化。
当HAL95B处于零磁场条件时,其输出电压是电源电压的一半。
S磁极出现在HAL95B标记面时,输出电压将随磁场强度增加而线性升高;相反,N磁极将使输出电压随磁场强度增加而线性降低。
HAL95B具有低噪声输出的特点,不再需要采用外部滤波。
它还包括薄膜式电阻,能提高温度的稳定性和准确性。
工作温度范围为0°C至150°C,适用于各种商业用户和工业环境。
典型应用»电动车调速踏板>电流检测传感器>接近检测器>运动检测器»齿轮传感器>电动机控制»旋转编码器>铁金属探测器功能框图芯片外观图管脚描述管脚名称序号状况描述Vdd 1 P 电源Gnd 2 P 地Output 3 O 输出极限参数参数符号数值单位供电电压V CC 10.5 V输出电流I O UT 2 mA工作温度T A-40~150°C存储温度T S-65~150°C磁场特性注:1mT=10Gauss使用注意1、安装时应尽量减小作用到霍尔电路上的机械应力;在保证焊接质量的条件下,尽量使焊接温度低,时间短;封装及磁敏部位(单位:mm ) TO-92Ss.o +|M O I O +I 8I2.1 ± 0.13° ± 1°± 1°4.0 ± 0.1Hall plate Location95BXX X3 - 0.4410+!9二。
二+|第1Active Area Depth:0.84(Nom)Notes:1) . Controlling dimension : mm ;2). Lesds must be free of flash and plating voids ;3) . Do not bend leads within 1 mm of lead to packageinterface ;4) . PINOUT: Pin 1 VDDPin 2 GND Pin 3 OutputMarking:95B-- Code of Device ; XXX -- Production Lot ;。
霍尔电流、电压传感器霍尔电流传感器的工作原理信瑞达霍尔电流传感器、霍尔电压传感器/ 霍尔电流变送器、霍尔电压变送器是根据霍尔原理制成的。
它有两种工作方式,即磁平衡式和直放式。
霍尔电流、电压传感器一般由原边电路、聚磁环、霍尔器件、(次级线圈)和放大电路等组成。
1 、直放式电流传感器(开环式LF系列)众所周知,当电流通过一根长导线时,在导线周围将产生一磁场,这一磁场的大小与流过导线的电流成正比,它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。
这一信号经信号放大器放大后直接输出,一般的额定输出标定为4V。
2、磁平衡式电流变送器(闭环式szxrdt系列)磁平衡式电流传感器也称补偿式传感器,即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿,从而使霍尔器件处于检测零磁通的工作状态。
磁平衡式电流传感器的具体工作过程为:当主回路有一电流通过时,在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上,所产生的信号输出用于驱动相应的功率管并使其导通,从而获得一个补偿电流Is。
这一电流再通过多匝绕组产生磁场,该磁场与被测电流产生的磁场正好相反,因而补偿了原来的磁场,使霍尔器件的输出逐渐减小。
当与Ip与匝数相乘所产生的磁场相等时,Is不再增加,这时的霍尔器件起指示零磁通的作用,此时可以通过Is来跟踪Ip。
当Ip变化时,平衡受到破坏,霍尔器件有信号输出,即重复上述过程,最后重新达到平衡。
被测电流的任何变化都会破坏这一平衡。
一旦磁场失去平衡,霍尔器件就有信号输出。
经功率放大后,立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。
从磁场失衡到再次平衡,所需的时间理论上不到1μs,这是一个动态平衡的过程。
3、霍尔电压传感器(闭环式LF 系列)霍尔电压传感器的工作原理与闭环式电流传感器相似,也是以磁平衡方式工作的。
4、交流/直流变换器(LF 系列)交流/直流变换器与电流或电压传感器相配合使用所组成的模块可以把0~1V的交、直流信号转换为4~20mA(或0~20mA)、0~5V的标准直流信号(可分隔离和非隔离两种)。
AS5510 线性霍尔传感器IC
奥地利微电子公司推出AS5510 线性霍尔传感器IC,具有业内尺寸最小的10 位数字输出分辨率。
AS5510 采用微小的1.46&TImes;1.1mm 芯片规模封装,包括一个I2C 2 线串行接口,以便在4 种不同灵敏度范围内切换,并实现到微控制器的简单的数据传输。
AS5510 专为消费类应用设计,其线性磁编码器的大小、功能和性能适用于变焦及自动对焦相机系统等空间有限的闭环位置控制系统中进行非接
触式线性位置传感。
它可以测量一个典型横向行程0.5-2 mm、有1.0mm 空气间隙的简单2 极磁铁的绝对位置。
更加强大的磁铁可以实现更高的横向行程和空气间隙。
为将功率损耗降到最小,AS5510 可以切换到25μA 电流消耗的
省电模式。
其I2C 接口使微控制器的连接更加方便快捷,无需对数字转换进行额外模拟。
尽可能小的系统尺寸、精度和非接触式传感和最低的电流消耗
的结合使AS5510 更加适合于无线电子解决方案。
欢迎转载,本文来自电子发烧友网(elecfans/)
奥地利微电子人机界面(HMI)市场经理Alfred Binder 表示:其他同类产品的尺寸较大,且仅提供模拟输出,因此需要在闭环电路中加入外部ADC。
AS5510 带有片上ADC 和I2C 接口,能够轻松接入系统微控制器,还简化了传感器编程。
除此之外,AS5510 的高度集成简化了系统设计的复杂性,消除了与噪声、增益和参考电压相关的问题。
AS5510 线性霍尔传感器IC 的工作温度为-30 度C 至+85 度C,采用6 引脚WLCSP 封装,工作电压为2.5-3.6V。
MT60235A/10A/20A/25A/30A/40A/50AMT6023是一款高性能霍尔效应电流传感器,能够更为有效的测量直流或交流电流,并具有精度高、出色的线性度和温度稳定性,广泛应用于工业、消费类及通信类设备。
MT6023内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流导线。
输入电流流经内部的0.9mΩ导线,其产生的磁场在霍尔电路上感应出相应的电信号,经过内部处理电路输出电压信号,使得产品易于使用。
低阻抗的导线可最大限度减少功率损耗和热散耗,内部固有绝缘在输入电流路径与二次侧电路之间提供了600V的基本工作隔离电压和3500V RMS绝缘耐压。
线性霍尔电路采用先进的BiCMOS制程生产,包含了高灵敏度霍尔传感器组件、霍尔信号预放大器、共模磁场抑制电路、温度补偿单元、振荡器、动态失调消除电路和放大器输出模块。
在无电流的情况下,静态输出为50%VCC。
在电源电压5V条件下,输出可以在0.2~4.8V之间随磁场线性变化,线性度可达0.1%。
MT6023内部集成的差分共模抑制电路可以让芯片输出不受外部干扰磁信号影响;集成的动态失调消除电路使IC的灵敏度不受外界压力和IC封装应力的影响。
MT6023提供SOP8封装,工作温度范围为-55至+150°C,符合RoHS相关规定要求。
提供0.5VCC零电流基准输出,提供更加灵活的应用模式电机控制测量范围宽,5A,10A,20A,25A,30A,40A,50A多种量程可选负载监测系统隔离耐压高,导线引脚到信号引脚有3500V RMS的安全隔离电压开关电源低损耗,导线电阻0.9mΩ过流故障保护带宽高,可达250kHz,阶跃响应时间1.2μs其他需要电流检测的应用常温误差0.5%,全温度范围内误差±3%温度稳定性好,采用专利的霍尔信号放大电路和温度补偿电路差分霍尔结构,抗外部磁干扰能力强抗机械应力,磁参数不会因为受外界压力而偏移ESD(HBM)4000VmV/AMT6023-5A400SOP8编带,2000片/卷MT6023-10A200SOP8编带,2000片/卷MT6023-20A100SOP8编带,2000片/卷MT6023-25A80SOP8编带,2000片/卷MT6023-30A67SOP8编带,2000片/卷MT6023-40A50SOP8编带,2000片/卷MT6023-50A40SOP8编带,2000片/卷SOP8封装IP+1采样电流正端GND5地IP+2采样电流正端VZCR6零电流基准信号输出IP-3采样电流负端OUT7信号输出端IP-4采样电流负端VCC8电源电压电源电压V CC7V输出电压V OUT-0.3~VCC+0.3V输出源电流I OUT(SOURCE)6mA输出沉电流I OUT(SINK)30mA通用型绝缘电压V ISO3500V RMS输入电流峰值电流(3秒)I PEAK100A输入电流持续电流I CON40A工作环境温度T A-55~150°C最大结温T J165°C存储环境温度T S-55~150°C磁场强度B无限制mT静电保护ESD(HBM)4000V:应用时不要超过最大额定值,以防止损坏。
霍尔电压传感器模块名称:闭环霍尔电流传感器模块参数:测量频率:0~100KHz测量范围:1A~40,000A精度:0.2%~1%相应时间:<1uS线性度:0.1%无测量插入损耗测量AC,DC及脉冲电流原边电流与副边输出信号高度隔离模块原理图:工作原理:被测电流In流过导体产生的磁场,由通过霍尔元件输出信号控制的补偿电流Im流过次级线圈产生的磁场补偿,当原边与副边的磁场达到平衡时,其补偿电流Im即可精确反映原边电流In值。
CHV-50P10mA 20mA 50mA 5000:1000 0 150 <0.3mA ±12~15 PCB霍尔电流传感器模块名称:闭环霍尔电流传感器模块参数:测量频率:0~100KHz测量范围:1A~40,000A精度:0.2%~1%相应时间:<1uS线性度:0.1%无测量插入损耗测量AC,DC及脉冲电流原边电流与副边输出信号高度隔离模块原理图:工作原理:被测电流In流过导体产生的磁场,由通过霍尔元件输出信号控制的补偿电流Im流过次级线圈产生的磁场补偿,当原边与副边的磁场达到平衡时,其补偿电流Im即可精确反映原边电流In值。
CHB-50P50A 80A 100mA 1.0% 1:500 0 120 ±12~15 Φ10CHB-200S200A 300A 100mA 0.5% 1:2000 0 50 ±12~18 Φ20CHB-500S500A 1000A 100mA 0.5% 1:5000 0 30 ±12~24 Φ25单极性霍尔单极开关介绍:单极霍尔效应开关具有磁性工作阈值(Bop)。
如果霍尔单元承受的磁通密度大于工作阈值,那么输出晶体管将开启;当磁通密度降至低于工作阈值(Brp) 时,晶体管会关闭。
滞后(Bhys) 是两个阈值(Bop-Brp) 之间的差额。
即使存在外部机械振动及电气噪音,此内置滞后页可实现输出的净切换。
