2014年电路分析课程期末考试试题及答案

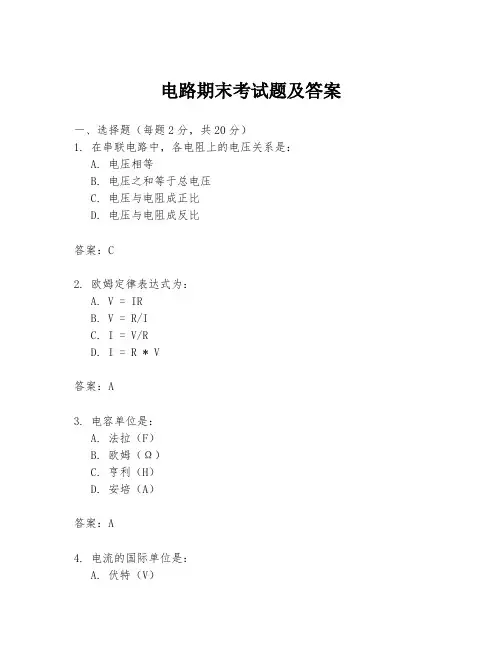

电路期末考试题及答案一、选择题（每题2分，共20分）1. 在串联电路中，各电阻上的电压关系是：A. 电压相等B. 电压之和等于总电压C. 电压与电阻成正比D. 电压与电阻成反比答案：C2. 欧姆定律表达式为：A. V = IRB. V = R/IC. I = V/RD. I = R * V答案：A3. 电容单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：A4. 电流的国际单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 法拉（F）答案：B5. 一个电路的总电阻为10Ω，当电路中增加一个5Ω的电阻后，总电阻变为：A. 5ΩB. 15ΩC. 20ΩD. 无法确定答案：B6. 电感器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：C7. 基尔霍夫电流定律表明：A. 电路中任意节点的电流之和为零B. 电路中任意回路的电压之和为零C. 电路中任意节点的电压之和为零D. 电路中任意回路的电流之和为零答案：A8. 电阻串联时，总电阻等于：A. 各电阻的倒数之和B. 各电阻的差值C. 各电阻之和D. 各电阻的乘积答案：C9. 电路中，功率（P）与电压（V）和电流（I）的关系是：A. P = V * IB. P = V / IC. P = I / VD. P = V + I答案：A10. 交流电的频率是指：A. 每秒电流方向改变的次数B. 电流的峰值C. 电流的均方根值D. 电流的周期答案：A二、填空题（每空2分，共20分）11. 电路中，当电阻为定值时，电流与电压成________关系。

答案：正比12. 串联电路中，总电阻等于各个电阻的________。

答案：和13. 并联电路中，总电阻的倒数等于各个电阻倒数的________。

答案：和14. 电容器在直流电路中表现为________。

答案：开路15. 电感器在直流电路中表现为________。

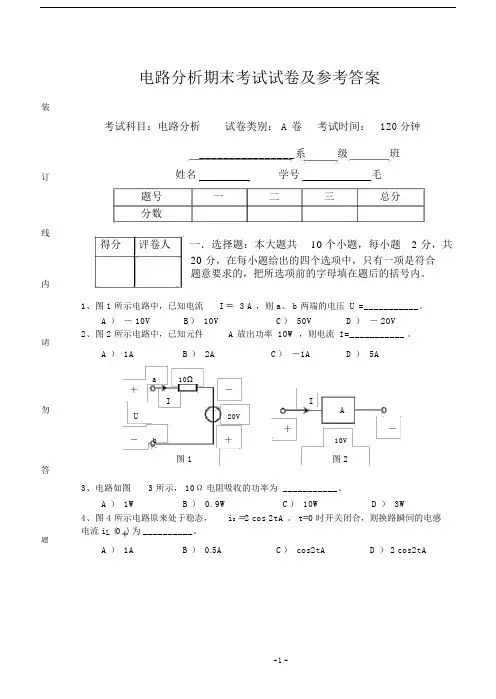

电路分析期末考试试卷及参考答案装考试科目：电路分析试卷类别：A 卷考试时间：120分钟________________系级班姓名学号毛订题号一二三总分分数线一．选择题：本大题共10个小题，每小题2分，共得分评卷人20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

内1、图 1 所示电路中，已知电流I 3A ，则a、b 两端的电压U =___________。

A）－10V B）10V C）50V D）－20V请2、图 2 所示电路中，已知元件 A 放出功率10W，则电流I =___________。

A）1A B）2A C）－1A D）5Aa10Ω＋－IIA勿U20V－ b ＋＋－10V图1 图2答3、电路如图 3 所示，10Ω电阻吸收的功率为___________。

A）1W B）0. 9W C）10W D）3W4、图 4 所示电路原来处于稳态，i s 2 cos 2t A 。

t 0 时开关闭合，则换路瞬间的电感题电流i L (0 ) 为__________。

A）1A B）0.5A C）cos 2t A D）2 cos 2t A- 1 -2Ω ＋1A12V 10Ωi s S2H＋2Ωt=0 －9V－i L图4图35、一个2A 的电流源对初始储能为0 的0.1F 电容充电 5 秒钟后，则该电容获得的能量为__________。

A）50J B）500J C）100J D）0J6、某电路的阻抗为Z 10 j5 ，则该电路的导纳Y 的实部为__________。

A）0.2S B）0.08S C）0.04S D）0.1S7、若RLC 串联电路的谐振频率为f0 1000Hz ，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。

A）阻性B）感性C）容性D）不能确定8、图8 所示二端网络的功率因数为__________。

A）0 B ） 1 C）－0.707 D）0.7079、图9 所示电路已处于稳态，t 0 时开关打开，则电感电压的初始值u L (0 ) 为_________。

电路分析期末考试试卷及参考答案装订线考试科目：电路分析试卷类别： A 卷考试时间：120 分钟________________系级班姓名学号毛题号一二三总分分数得分评卷人一．选择题：本大题共10 个小题，每小题 2 分，共20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

内1、图 1 所示电路中，已知电流I 3 A ，则 a、 b 两端的电压 U =___________。

A ）－ 10V B） 10V C） 50V D ）－ 20V2、图 2 所示电路中，已知元件 A 放出功率 10W ，则电流I =___________ 。

请B ） 2A C）－1A D ） 5AA ） 1Aa 10Ω＋I －I勿 AU 20V－ b ＋＋－10V图 1 图 2答3、电路如图 3 所示， 10Ω电阻吸收的功率为 ___________。

A ） 1WB ） 0. 9W C） 10W D ） 3W4、图 4 所示电路原来处于稳态，i s 2 cos 2t A 。

t 0 时开关闭合，则换路瞬间的电感电流 i L (0 ) 为 __________。

题B ） 0.5A C） cos2t A D ） 2 cos2t AA ） 1A- 1 -2Ω＋1Ai s S12V 10Ω2H＋2Ω－9V t=0i L－图 3 图 45、一个 2A 的电流源对初始储能为0 的 0.1F 电容充电 5 秒钟后，则该电容获得的能量为__________ 。

A ） 50JB ） 500J C） 100J D ） 0J6、某电路的阻抗为Z 10 j 5 ，则该电路的导纳Y 的实部为 __________ 。

A ） 0.2SB ） 0.08S C） 0.04S D） 0.1S7、若 RLC 串联电路的谐振频率为 f 0 1000Hz ，则当频率为 900Hz 的正弦电压源激励时，该电路呈 __________。

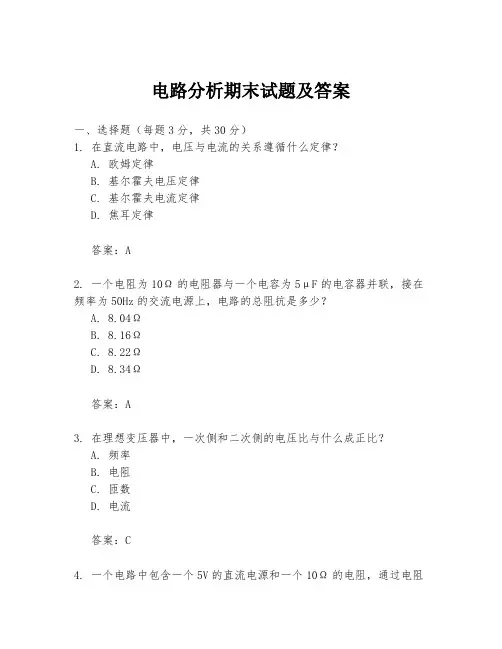

电路分析期末试题及答案一、选择题（每题3分，共30分）1. 在直流电路中，电压与电流的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 焦耳定律答案：A2. 一个电阻为10Ω的电阻器与一个电容为5μF的电容器并联，接在频率为50Hz的交流电源上，电路的总阻抗是多少？A. 8.04ΩB. 8.16ΩC. 8.22ΩD. 8.34Ω答案：A3. 在理想变压器中，一次侧和二次侧的电压比与什么成正比？A. 频率B. 电阻C. 匝数D. 电流答案：C4. 一个电路中包含一个5V的直流电源和一个10Ω的电阻，通过电阻的电流是多少？A. 0.5AB. 0.25AC. 0.75AD. 1A答案：B5. 二极管的主要特性是什么？A. 单向导电性B. 高电阻C. 高电容D. 可逆性答案：A6. 在电路中，一个电感为0.5H的电感器与一个电阻为20Ω的电阻器串联，电路的总阻抗是多少？A. 20.1ΩB. 20.2ΩC. 20.5ΩD. 21Ω答案：C7. 什么是电路的最大功率传输条件？A. 负载阻抗等于源阻抗B. 负载阻抗等于源阻抗的一半C. 负载阻抗等于源阻抗的两倍D. 负载阻抗无穷大答案：A8. 三相交流电路中，线电压与相电压的关系是什么？A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 线电压是相电压的2倍答案：B9. 一个电路中包含一个电容器和一个电感器，当交流电源频率增加时，电路的总阻抗将如何变化？A. 增加B. 减少C. 不变D. 先增加后减少答案：B10. 在电路分析中，戴维宁定理用于简化什么类型的电路？A. 仅包含电阻的电路B. 线性双端网络C. 仅包含电容的电路D. 仅包含电感的电路答案：B二、简答题（每题10分，共40分）11. 解释什么是叠加定理，并给出一个应用叠加定理的例子。

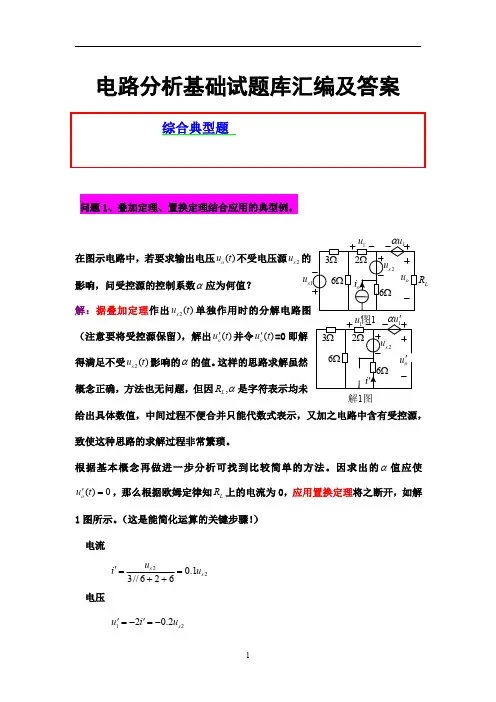

答案：叠加定理是电路分析中的一个重要定理，它指出在一个含有多个电源的线性双端网络中，任意一支路的电流或电压可以看作是由各个独立电源单独作用时在该支路产生的电流或电压的代数和。

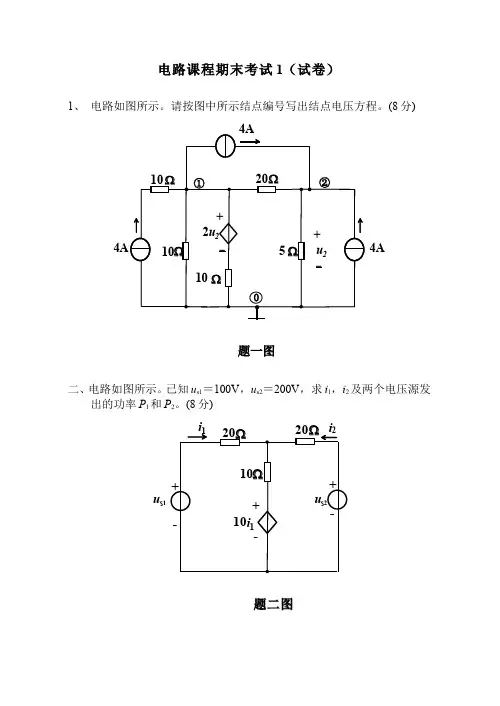

电路课程期末考试1（试卷）1、电路如图所示。

请按图中所示结点编号写出结点电压方程。

(8分)10Ω2u 2+题一图4A4A10Ω5Ω20Ωu 2+-4A10Ω①②-0二、电路如图所示。

已知u s1＝100V ，u s2＝200V ，求i 1，i 2及两个电压源发出的功率P 1和P 2。

(8分)Ωu s 1+20Ωi 110Ω10i 1u s 2++20Ωi 2题二图---三、电路如图所示。

(1) 求从a 、b 端看进去的戴维宁等效电路；(2) 求R L 为何值时，R L 能获得最大功率，并求此最大功率P max 。

(10分)10Ω20V +-题三图4A5Ωu +0.2u10Ω10ΩabR L-四、电路如图所示。

请应用叠加定理求电压u 3。

(8分)40题四图5A4Ω4Ω+－10i 1i 1u 3+10V+2Ω－－Ω五、含理想运放的电路如图所示。

求u 0和u x 。

(8分)+u o_+∞++∞+u x 6V+_+_ΩΩ1K ΩΩΩΩ题五图__1231K 1K 1K 1K 1Kk Ωk Ωk Ωk Ωk Ωk Ω题五图六、一阶动态电路如图所示。

电路原来处于稳定状态，t=0时，开关S 从1合向2，求t>0时的u c (t )和i c (t )。

(10分)u c0.2F题六图2A10Ω5ΩS(t =0)2.5Ω10V++i c--12七、正弦稳态电路如图所示。

已知M =0.4H ，L 1=L 2=0.6H ，L 3=1.4H ，C 1=10-4F ，C 2=0.5×10-4F ，电源角频率ω=100rad/s ，(1) 求1I ，2I ；(2) 求两个电压源发出的复功率1S 、2S 。

(10分)12j C ω11j C ω八、正弦稳态电路如图所示。

已知u s1=2100cos100t V , i s1=22cos100t A,求，i 1、u 。

(10分)100Ω1H－＋100Ω100Ω10-4F 10-4F－＋1H u 题八图i 1i s2u s1九、对称三相电路如图所示。

《电路分析》练习题一、填空题1、由理想电路元件构成的、与实际电路相对应的电路称为件构成的低、中频电路的分析。

2、电路分析的基本依据是两类约束方程。

3、理想电压源输出的电压值恒定，输出的电流由它本身和外电路共同决定；理想电流源输出的值恒定，输出的电压由它本身和外电路共同决定。

4、在多个电源共同作用的空宜电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的叠加，称为叠加定理。

8、图2所示单口网络的短路电流i sC n 1 A。

+6V「) .i sc图12、5F的线性电容的端口特性为U =0.2q。

电路模型，这类电路只适用集总参数元电流5、自动满足基尔霍夫第一定律的电路求解法是回路电流法6、7、自动满足基尔霍夫第二定律的电路求解法是1所示电路中电流i = ____ 2节点电压法9、3所示电路中电压u= _^410V +亠2V +10、图4所示单口网络的等效电阻11、动态电路是指含有动态元件的电路, 其电路方程是微分方程。

屮=3i +4的二端电路元件是__电感0.2F电容并联电路的时间常数为15、1 n电阻和2H电感并联一阶电路中，电感电压零输入响应为U L（^）^0'5t V。

16、RLC并联正弦电流电路中，I R =3AI L =1A,l c =5A则总电流为 5 Ao17、电流源i sc(t) =8cost A与电阻R o =2。

并联单口网络向外传输的最大平均功率为16 W18.如图5所示谐振电路，已知U s=100mv,则谐振时电压Uc= V19.如图20、将图21、将图25 02niH= 0.1/0卩6所示电路，已知R=3Q, 05L=1 Q ,l=10 A ，贝y|R =■了;0---- --- ----- I^-L-P7所示电压源等效为电流源时,18V 10其电流源8所示电流源等效为电压源时，其电压源6AI S ，内阻R s Q。

U S=_V,内阻R s =_Qo513、端口特性为1410O元件。

《电路分析》练习题 一、 填 空 题1、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。

2、电路分析的基本依据是_两类约束 方程。

3、理想电压源输出的 电压 值恒定，输出的 电流 由它本身和外电路共同决定；理想电流源输出的 电流 值恒定，输出的 电压 由它本身和外电路共同决定。

4、在多个电源共同作用的 线性 电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 叠加 ，称为叠加定理。

5、自动满足基尔霍夫第一定律的电路求解法是 回路电流法 。

6、自动满足基尔霍夫第二定律的电路求解法是 节点电压法 。

7、图1所示电路中电流i = 2 A 。

图1 8、图2所示单口网络的短路电流sc i = 1 A 。

图29、图3所示电路中电压 u = -4 V 。

图3 10、图4所示单口网络的等效电阻= 2 Ω。

图411、动态电路是指含有__动态_____元件的电路，其电路方程是微分方程。

12、5F 的线性电容的端口特性为q u 2.0=。

Ω16VΩ- 10V +u-+Ω4ab13、端口特性为43+=i ψ的二端电路元件是__电感_____元件。

14、10Ω电阻和0.2F 电容并联电路的时间常数为___2____s 。

15、1Ω电阻和2H 电感并联一阶电路中，电感电压零输入响应为 tL eu 5.0)0(-+ V 。

16、RLC 并联正弦电流电路中，A I A I A I C L R 5,1,3===则总电流为___5____A 。

17、电流源t t i sc cos 8)(=A 与电阻Ω=2o R 并联单口网络向外传输的最大平均功率为__16_____W 。

18.如图5所示谐振电路，已知S U =100mv,则谐振时电压Uc = V 。

图519. 如图6所示电路,已知R=3Ω，L ω=1Ω ,I=10 A ，则R I = A 。

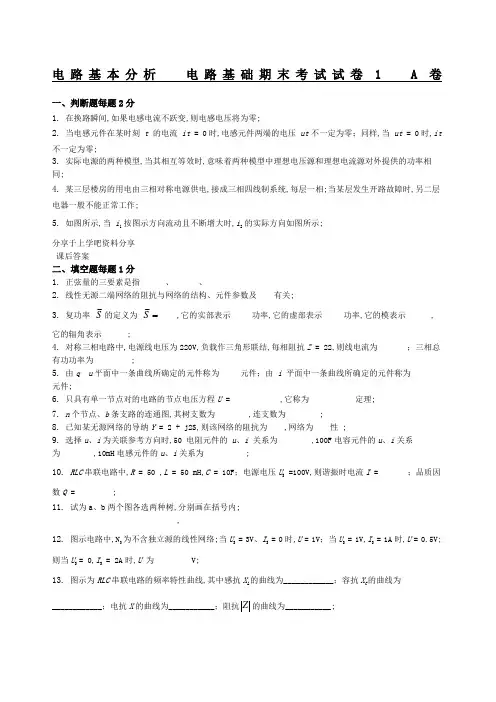

电路基本分析电路基础期末考试试卷1A卷一、判断题每题2分1.在换路瞬间,如果电感电流不跃变,则电感电压将为零;2.当电感元件在某时刻t的电流it = 0时,电感元件两端的电压ut不一定为零；同样,当ut = 0时,it不一定为零;3.实际电源的两种模型,当其相互等效时,意味着两种模型中理想电压源和理想电流源对外提供的功率相同;4.某三层楼房的用电由三相对称电源供电,接成三相四线制系统,每层一相;当某层发生开路故障时,另二层电器一般不能正常工作;5.如图所示,当i1按图示方向流动且不断增大时,i2的实际方向如图所示;分享于上学吧资料分享课后答案二、填空题每题1分1.正弦量的三要素是指、、2.线性无源二端网络的阻抗与网络的结构、元件参数及有关;3.复功率~S的定义为~S ,它的实部表示功率,它的虚部表示功率,它的模表示 ,它的辐角表示 ;4.对称三相电路中,电源线电压为220V,负载作三角形联结,每相阻抗Z = 22,则线电流为；三相总有功功率为 ;5.由q u平面中一条曲线所确定的元件称为元件；由i平面中一条曲线所确定的元件称为元件;6.只具有单一节点对的电路的节点电压方程U = ,它称为定理;7. n个节点、b条支路的连通图,其树支数为 ,连支数为 ;8.已知某无源网络的导纳Y = 2 + j2S,则该网络的阻抗为 ,网络为性 ;9.选择u、i为关联参考方向时,50 电阻元件的u、i关系为 ,100F电容元件的u、i关系为 ,10mH电感元件的u、i关系为 ;10. RLC串联电路中,R = 50 ,L = 50 mH,C = 10F；电源电压US=100V,则谐振时电流I = ；品质因数Q = ;11.试为a、b两个图各选两种树,分别画在括号内;,12.图示电路中,N0为不含独立源的线性网络;当US= 3V、IS= 0时,U = 1V；当US= 1V,IS= 1A时,U = 0.5V;则当US = 0,IS= 2A时,U为 V;13.图示为RLC串联电路的频率特性曲线,其中感抗XL 的曲线为____________；容抗XC的曲线为____________；电抗X的曲线为___________；阻抗Z的曲线为___________;14. 含源二端电阻网络N S 如图所示,若测得开路电压U ab 为10V,短路电流I ab 为5A,则该网络的电压电流关系为U = ;15. 当一线圈含R 、L 与直流电压12V 接通时,其电流为2A,与正弦电压 V 100cos 212t u π=接通时,电流为1.2A,则线圈的电阻R = ,电感L = ;16. 对称三相负载作星形联结接至线电压为380V 的对称三相电压源,线电流为2A;若将负载改为三角形联结后接至线电压为220V 的对称三相电压源,线电流为 A;17. 设某电压的表达式为 ut = tt t 3t 3 V,在 t = 2 s 时,该电压值为 ;18. 某电压源的电压与电流为非关联参考方向,已知其电压为5V,电流为2A,则该电压源提供的功率为 W;19. 图示三相电路中,当开关S 闭合时,各电流表读数均为5A;当开关S 打开后,各电流表读数：A 1为 ,A 2为 ,A 3为 ;20. 电容C 经电阻R = 50充电,充电电源的直流电压U = 110V,接通电源后1.5 ms 时电流为 0.11A;则1充电时间常数 = ；2电容量C = ;三、计算题每题10分1. 电路如图所示,试用节点法求开路电压U OC ;2. 求图示二端网络的端口电压U OC ;3. 图示并联网络中,R 1 = 20 ,R = 6 ,L = 20 mH,C = 30 F;试求端口正弦电压有效值为220V 、频率为50Hz 时的端口电流,并求端口电压与电流的相位差;4. 试求图示电路中的电流I 1 、I 2、电压U 1和2 A 电流源的功率 ;5. 图示电路,已知L 1 = 0.1H,L 2 = 0.2H,M = 0.1H,R 1 = 5,R 2 = 10,C = 2F,试求顺接串联与反接串联两种情况下电路的谐振角频率0和品质因数Q ;6. 求图示电路的戴维宁等效电路;7. 试求图示电路在 = 1 rad/s 时的输入阻抗Z i ;电路基本分析 电路基础期末考试试卷1 A 卷答案一、判断题每题2分1.错误2.正确3.错误4.错误5.错误二、填空题每题1分1. 角频率或周期、频率；有效值或最大值；初相位2. 电源频率3. *I U；有功；无功；视在功率；阻抗角或功率因数角 4. 17.3A ；6600W5. 电容；电感6. ∑∑G GU S ；弥尔曼7. n -1；b -n -18. 0.25－j0.25；容9. u = 50 i ；t u i d d 104-=；t iu d d102-=10. 2A ；1.41411.；a ab b 12. 3113. 曲线A ；曲线B ；曲线D ；曲线C14. 10+2I15. 6；80 mH16. 3.4617. 2V18. -1019. 2.89A ；5A ；2.89A 20. 0.5 ms ；10 F三、计算题每题10分1. 选c 为参考节点,列节点电压方程：解得：V 38b =U2. U oc = -3 U oc +54所以：U oc =5V3. 设 220=U /0° V325 2.L j R U I =+=ω/－46.3°A=17.4－j18.3A= 29.74. I 1 =2+39A=5 AI 2 =24-2A= 0U 1 = 4-2V= 8 V电流源产生功率为：24-U 1-9W= 6 W5. 顺 接 串 联 时 L ' = L 1 + L 2 + 2M = 0.5 H故 rad/s 1000 10==C L ω反 接 串 联 时 L " = L 1 + L 2 2M = 0.1 H故 rad/s 2236"10==C L ω6. 求开路电压U oc ：解得： I 1=4A所以：U oc =6I 1=24V求等效电阻R o ：用外加电源法⎩⎨⎧-+=+=)(426621111I I I I I I U 解得：R o =Ω=5I U 所以戴维宁等效电路如下图：7. 将原电路去耦,并作出去耦电路的相量模型Z i = 0.098 + j0.804 = 0.81/83.05。

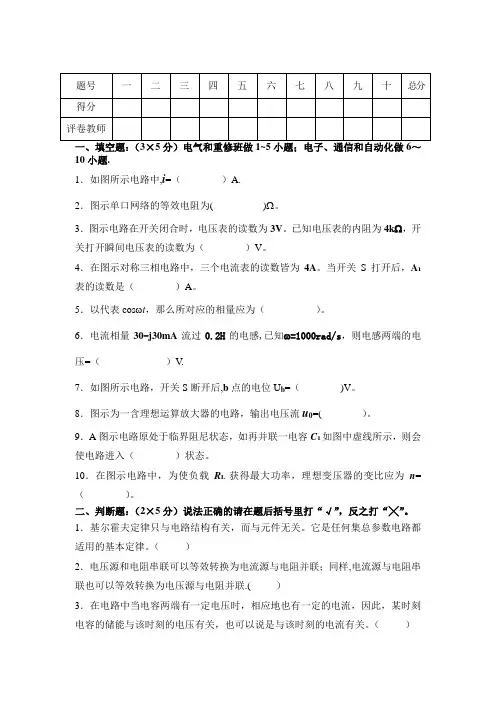

10小题.1．如图所示电路中,i=（）A.2．图示单口网络的等效电阻为( )Ω。

3．图示电路在开关闭合时，电压表的读数为3V。

已知电压表的内阻为4kΩ，开关打开瞬间电压表的读数为（）V。

4．在图示对称三相电路中，三个电流表的读数皆为4A。

当开关S打开后，A1表的读数是（）A。

5．以代表cosωt，那么所对应的相量应为（）。

6．电流相量30-j30mA流过0.2H的电感,已知ω=1000rad/s，则电感两端的电压=（）V.7．如图所示电路，开关S断开后,b点的电位U b=（)V。

8．图示为一含理想运算放大器的电路，输出电压流u0=( ）。

9．A图示电路原处于临界阻尼状态，如再并联一电容C1如图中虚线所示，则会使电路进入（）状态。

10．在图示电路中，为使负载R L获得最大功率，理想变压器的变比应为n=（）。

二、判断题：（2×5分）说法正确的请在题后括号里打“√”，反之打“╳”。

1．基尔霍夫定律只与电路结构有关，而与元件无关。

它是任何集总参数电路都适用的基本定律。

（）2．电压源和电阻串联可以等效转换为电流源与电阻并联；同样,电流源与电阻串联也可以等效转换为电压源与电阻并联.( ）3．在电路中当电容两端有一定电压时，相应地也有一定的电流，因此，某时刻电容的储能与该时刻的电压有关，也可以说是与该时刻的电流有关。

（）4．在正弦稳态电路中，对任一结点，电流的有效值也一定满足基尔霍夫定律。

（）5．一感性负载，串联或并联一定量的电容后都可以使电路的功率因数提高.因此，这两种方法同样重要,可以任意选用.（）三、选择题：（4×5分）1．在如图所示的电路中,受控源所吸收的功率为（）。

A．12W B．3W C．42W D．5W2．图示电路中的电压u为（）。

A．B．C．D．3．在如图所示电路中,列出以电感电压为变量的一阶微分方程为（）。

A．B．C．D．4．如图所示电路，t=0时开关S闭合，则电路的时间常数τ为（)。

《电路分析》练习题 一、 填 空 题1、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。

2、电路分析的基本依据是_两类约束 方程。

3、理想电压源输出的 电压 值恒定，输出的 电流 由它本身和外电路共同决定；理想电流源输出的 电流 值恒定，输出的 电压 由它本身和外电路共同决定。

4、在多个电源共同作用的 线性 电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 叠加 ，称为叠加定理。

5、自动满足基尔霍夫第一定律的电路求解法是 回路电流法 。

6、自动满足基尔霍夫第二定律的电路求解法是 节点电压法 。

7、图1所示电路中电流i = 2 A 。

图1 8、图2所示单口网络的短路电流sc i = 1 A 。

图29、图3所示电路中电压 u = -4 V 。

图3 10、图4所示单口网络的等效电阻= 2 Ω。

图411、动态电路是指含有__动态_____元件的电路，其电路方程是微分方程。

12、5F 的线性电容的端口特性为q u 2.0=。

Ω16VΩ- 10V +u-+Ω4ab13、端口特性为43+=i ψ的二端电路元件是__电感_____元件。

14、10Ω电阻和0.2F 电容并联电路的时间常数为___2____s 。

15、1Ω电阻和2H 电感并联一阶电路中，电感电压零输入响应为 tL eu 5.0)0(-+ V 。

16、RLC 并联正弦电流电路中，A I A I A I C L R 5,1,3===则总电流为___5____A 。

17、电流源t t i sc cos 8)(=A 与电阻Ω=2o R 并联单口网络向外传输的最大平均功率为__16_____W 。

18.如图5所示谐振电路，已知S U =100mv,则谐振时电压Uc = V 。

图519. 如图6所示电路,已知R=3Ω，L ω=1Ω ,I=10 A ，则R I = A 。

电路分析期末考试题型及答案一、选择题（每题2分，共20分）1. 理想电压源与理想电流源的区别是什么？A. 理想电压源两端电压恒定B. 理想电流源两端电流恒定C. 理想电压源内阻为零D. 所有以上答案：D2. 在电路中，节点电压法与网孔电流法的适用条件是什么？A. 节点电压法适用于任何电路B. 网孔电流法适用于任何电路C. 节点电压法适用于只有一个节点的电路D. 网孔电流法适用于只有一个网孔的电路答案：A3. 根据基尔霍夫电流定律，一个节点的电流之和等于：A. 零B. 正无穷C. 负无穷D. 任意值答案：A4. 在交流电路中，电感元件的阻抗与频率的关系是：A. 频率越高，阻抗越小B. 频率越高，阻抗越大C. 频率与阻抗无关D. 频率越低，阻抗越大答案：B5. 电容元件在直流电路中相当于：A. 短路B. 开路C. 电阻D. 电感答案：B6. 电路中，串联电阻的总阻值等于：A. 各电阻值之和B. 各电阻值之积C. 各电阻值之比D. 各电阻值之差答案：A7. 电路中，两个电阻并联时，总阻值Rt与单个电阻R的关系是：A. Rt = RB. Rt = R/2C. Rt = 1/(1/R + 1/R)D. Rt = R^2答案：C8. 欧姆定律适用于：A. 仅适用于直流电路B. 仅适用于交流电路C. 适用于所有电路D. 不适用于任何电路答案：C9. 电路中的功率P等于：A. V * IB. V^2 / RC. I^2 * RD. 所有以上答案：D10. 一个电路中，如果电源电压为10V，负载电阻为5Ω，那么负载上的功率是多少？A. 10WB. 20WC. 40WD. 100W答案：C二、简答题（每题10分，共20分）1. 请简述什么是戴维南定理，并说明其在电路分析中的应用。

答案：戴维南定理指出，任何线性双端网络都可以用一个单一的电压源和一个串联电阻来等效替代。

在电路分析中，戴维南定理常用于简化复杂电路，使得复杂的电路可以简化为一个简单的等效电路，从而便于计算和分析。

电路期末考试题及答案解析一、选择题（每题2分，共20分）1. 在电路中，电阻R与电压U和电流I的关系是：A. U = IRB. U = I/RC. R = U/ID. R = I * U答案：C解析：根据欧姆定律，电压U等于电流I与电阻R的乘积，即U = IR。

因此，电阻R等于电压U除以电流I，即R = U/I。

2. 串联电路中，总电阻R总与各部分电阻R1、R2、R3的关系是：A. R总 = R1 + R2 + R3B. R总 = R1 * R2 * R3C. R总= √(R1 * R2 * R3)D. R总 = R1 / (R2 + R3)答案：A解析：在串联电路中，总电阻等于各部分电阻之和，即R总 = R1 + R2 + R3。

3. 并联电路中，总电阻R总与各部分电阻R1、R2的关系是：A. R总 = R1 * R2 / (R1 + R2)B. R总 = 1 / (1/R1 + 1/R2)C. R总 = R1 + R2D. R总 = R1 / R2答案：B解析：并联电路中，总电阻的倒数等于各部分电阻倒数之和，即1/R总 = 1/R1 + 1/R2，因此R总 = 1 / (1/R1 + 1/R2)。

...（此处省略其他选择题）二、简答题（每题5分，共10分）1. 解释什么是基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

答案：基尔霍夫电流定律（KCL）指出，在一个节点上，流入节点的电流之和等于流出节点的电流之和。

而基尔霍夫电压定律（KVL）则指出，在任何闭合电路中，沿着闭合路径的电压降之和等于零。

2. 什么是电感和电容？它们在电路中的作用是什么？答案：电感是一种储能元件，能够存储磁能。

在电路中，电感可以阻止电流的快速变化，起到滤波和能量存储的作用。

电容也是一种储能元件，能够存储电能。

在电路中，电容可以存储和释放能量，常用于滤波、能量存储和信号耦合。

三、计算题（每题15分，共30分）1. 给定一个串联电路，其中包含一个10Ω的电阻，一个20V的电源，求通过电阻的电流。

电路分析期末试题及答案第一题：简答题（20分）考察内容：电路分析基础知识答案：1. 什么是电路分析？电路分析是指通过分析和计算电路中各个元件之间的电流、电压和功率等关系，来研究电路的性质和特点。

2. 什么是欧姆定律？欧姆定律是指在电流通过某些导体时，电流与电压成正比例关系。

它可以用数学公式表示为V = IR，其中V表示电压，I表示电流，R表示电阻。

3. 什么是电压分压？电压分压是指在一个电路中，通过合理的串联或并联连接电阻，以降低或提高一部分电压。

4. 什么是电流分流？电流分流是指在一个电路中，通过合理的并联或串联连接电阻，以分配电流，使部分电流绕过某些元件。

5. 什么是戴维南定理？戴维南定理是指将电路中的各个电阻和电源转化为等效电动势和等效电阻，从而简化电路分析。

6. 什么是欧姆定律？欧姆定律是指在电流通过某些导体时，电流与电压成正比例关系。

它可以用数学公式表示为V = IR，其中V表示电压，I表示电流，R表示电阻。

7. 什么是电压分压？电压分压是指在一个电路中，通过合理的串联或并联连接电阻，以降低或提高一部分电压。

8. 什么是电流分流？电流分流是指在一个电路中，通过合理的并联或串联连接电阻，以分配电流，使部分电流绕过某些元件。

9. 什么是戴维南定理？戴维南定理是指将电路中的各个电阻和电源转化为等效电动势和等效电阻，从而简化电路分析。

10. 什么是电路节点？电路节点是指电路中的连接点或交叉点，常用符号表示为一个空心圆圈。

在节点处，电流可以自由地分流或汇聚。

第二题：计算题（40分）考察内容：串联和并联电路的计算答案：1. 已知电路中有三个电阻，分别为R1 = 20Ω，R2 = 30Ω和R3 =40Ω，求它们的串联电阻。

解：串联电阻的计算公式为RT = R1 + R2 + R3，代入数值得RT =20Ω + 30Ω + 40Ω = 90Ω。

2. 已知电路中有两个电阻，分别为R1 = 60Ω和R2 = 30Ω，求它们的并联电阻。
