巡更系统使用操作说明

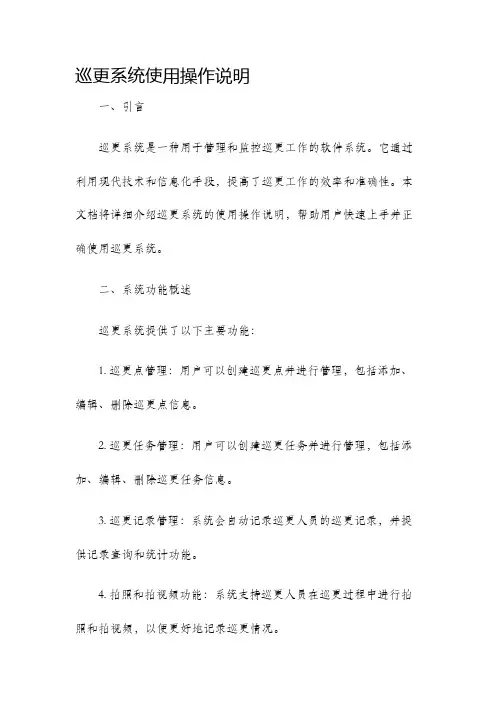

巡更系统使用操作说明一、引言巡更系统是一种用于管理和监控巡更工作的软件系统。

它通过利用现代技术和信息化手段，提高了巡更工作的效率和准确性。

本文档将详细介绍巡更系统的使用操作说明，帮助用户快速上手并正确使用巡更系统。

二、系统功能概述巡更系统提供了以下主要功能：1. 巡更点管理：用户可以创建巡更点并进行管理，包括添加、编辑、删除巡更点信息。

2. 巡更任务管理：用户可以创建巡更任务并进行管理，包括添加、编辑、删除巡更任务信息。

3. 巡更记录管理：系统会自动记录巡更人员的巡更记录，并提供记录查询和统计功能。

4. 拍照和拍视频功能：系统支持巡更人员在巡更过程中进行拍照和拍视频，以便更好地记录巡更情况。

5. 报警功能：系统支持在出现异常情况时自动报警，以及手动触发报警功能。

三、系统使用流程使用巡更系统的一般流程如下：1. 登录系统：打开巡更系统应用程序，输入用户名和密码进行登录。

2. 创建巡更点：在系统主界面点击“创建巡更点”按钮，填写巡更点的相关信息，例如名称、位置等。

3. 创建巡更任务：在系统主界面点击“创建巡更任务”按钮，选择需要巡更的巡更点、巡更时间等相关信息。

4. 执行巡更任务：巡更人员登录巡更系统后，根据系统指引按时进行巡更任务。

在巡更过程中，可以使用系统的拍照和拍视频功能对巡更情况进行记录。

5. 查看巡更记录：在系统主界面点击“查看巡更记录”按钮，可以查询和统计巡更人员的巡更记录。

6. 处理异常情况：如果在巡更过程中发现异常情况，巡更人员可以点击“报警”按钮触发报警功能，并及时处理异常情况。

7. 管理巡更点和巡更任务：在系统主界面点击“管理巡更点”和“管理巡更任务”按钮，可以对巡更点和巡更任务进行添加、编辑和删除等操作。

四、系统操作说明以下是巡更系统的一些具体操作说明：1. 登录系统：打开巡更系统应用程序，输入正确的用户名和密码进行登录。

如果忘记密码，可以使用系统提供的密码找回功能。

2. 创建巡更点：在系统主界面点击“创建巡更点”按钮，在弹出的创建巡更点页面填写相关信息，并点击“确认”按钮完成创建。

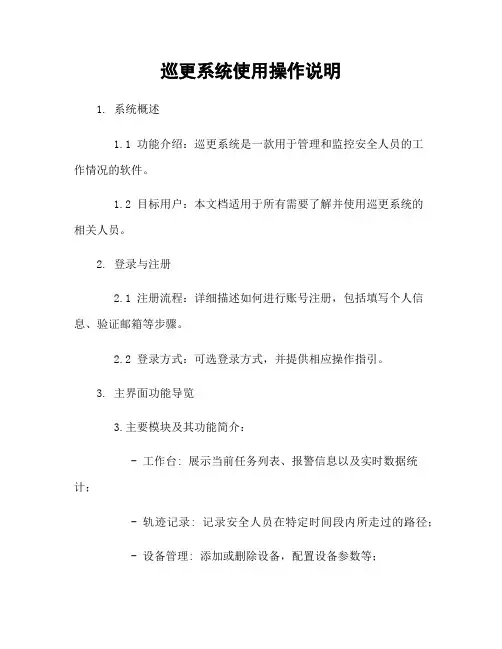

巡更系统使用操作说明1. 系统概述1.1 功能介绍：巡更系统是一款用于管理和监控安全人员的工作情况的软件。

1.2 目标用户：本文档适用于所有需要了解并使用巡更系统的相关人员。

2. 登录与注册2.1 注册流程：详细描述如何进行账号注册，包括填写个人信息、验证邮箱等步骤。

2.2 登录方式：可选登录方式，并提供相应操作指引。

3. 主界面功能导览3.主要模块及其功能简介：- 工作台: 展示当前任务列表、报警信息以及实时数据统计；- 轨迹记录: 记录安全人员在特定时间段内所走过的路径；- 设备管理: 添加或删除设备，配置设备参数等；- 报表: 自动各类报表以便后期分析和评估；4. 使用教程此章节根据具体需求编写不同内容, 可参考以下几点:- 如何创建新任务？-- 描述“新增任务”按钮进入页面，在该页面输入必要信息来创建一个新任务;-- 列出每项必须填写字段，并给予样例展示;5. 常见问题解答5.1 常见问题一：如何修改个人信息？- 提供步骤指引，包括进入“我的账号”页面、编辑按钮等。

5.2 常见问题二: 如何查看历史轨迹记录?-- 描述用户应该怎样操作才能够查询到自己的历史路径;-- 列出每项必须填写字段，并给予样例展示;6. 系统设置与管理此章节根据具体需求编写不同内容, 可参考以下几点:- 用户权限管理；--描述管理员可以对普通用户进行哪些权限控制和配置;-- 设备参数配置；---可调整的设备参数并提供相应操作指南。

7.附件：在此处添加本文档所涉及的相关附件，例如截图或其他支持材料。

8.法律名词及注释：在此处添加本文中使用到的法律名词以及其简要注释说明。

电子巡更智能管理系统1.0说明书使用说明一、系统设置及使用1.启动系统软件安装完成后，即可在开始|程序|电子巡更智能管理系统1.0 中，单击"电子巡更智能管理系统1.0"项，系统启动，并出现登录窗口。

如果是第一次使用本系统，请选择管理员登录系统，口令为"333"，这样您将以管理员的身份登录到本系统。

系统启动后出现如上图示各菜单操作，第一次使用本系统进行日常工作之前，应建立必要的基础数据，如果需要，应修改系统参数。

二、资源设置1.人员钮设置此选项用来对巡检人员进行设置，以便用于日后对巡检情况的查询。

设置人员之前，可先将巡检器清空（把巡检器和电脑传输一次即可），然后将要设置的人员钮按顺序依次读入到巡检器中，把巡检器和电脑连接好，选择"资源设置->人员钮设置"点击采集数据，如下图所示。

电话与地址可以根据需要进行填写，也可以不填。

修改完毕退出即可。

还可以点击"打印数据"将巡检人员设置情况进行打印。

也可以以EXCEL表格的形式将人员设置导出，以备查看。

2.地点钮设置此选项用来对巡检地点进行设置，以便用于日后对巡检情况的查询。

设置地点之前，可先将巡检器清空（把巡检器和电脑传输一次即可），然后将要设置的地点钮按顺序依次读入到巡检器中，把巡检器和电脑连接好，选择"资源设置->地点钮设置"点击采集数据，如下图所示。

按顺序填写每个地点对应的名称。

修改完毕退出即可。

还可以点击"打印数据"将巡检地点设置情况进行打印。

也可以以EXCEL表格的形式将地点设置导出，以备查看。

3.事件设置电子巡更智能管理系统1.0新加入了事件功能，可以更好的让您了解巡检地点的具体情况。

如果您使用的是接触式的巡更器，设置事件之前，可先将巡检器清空（把巡检器和电脑传输一次即可），然后将事件本上的事件钮按顺序依次读入到巡检器中，把巡检器和电脑连接好，选择“资源设置—>事件设置”点击采集数据，如图所示。

电子巡更管理系统 操作手册软件使用说明一 启动系统1.启动系统软件安装完成以后,在桌面有”巡更巡检系统”的运行程序,运行后出现登录界面如下:用户名 下拉框中选择登录软件的用户,可以以三种不同的身位进入,不同身份登录拥有不同的权限操作密码登录软件用户的密码.初始密码都为空二 基础设置1.巡检点设置巡检点设置 在这里把卡号读取软件中,并把卡号设置成巡检点.设置巡检点之前,可先将巡检器里的数据清空，然后将要设置的地点钮按顺序依次读入到巡检器中.(‘名称’的输入不要超过7个汉字或15个字节)采集数据:读取巡检器的数据,会把那些没有设置的卡号按照顺序在软件里显示出来新增增加一个巡检点,点击是出现界面如下:编号 : 卡的号码名称 : 巡检点的名称 描述: 备注其中编号,名称必须输入,而且不能为空字节编号不能输入重复(如果卡号已经登记 了,在软件里点”保存”时会有提示 修改: 修改巡检点的信息,界面如下可以修改 编号,名称,描述 ,其中编号必须不能重复.而修改名称,描述实际可以在巡检点设置的表中直接修改(选中要修改的内 容)删除: 删除 如果想删除巡检点,在选中以后,点”删除”即可.如果删除的这个巡检点属 于线路中的起始点,则需要在线路中重新设置起始点(起始点,在线路设置时会有 说明) 导出Excel: 显示表格内容以Excel 文件导出打印预览 : 出现打印预览的界面 ,可以进行打印 返回: 退出这个界面,返回 2 人员事件3 事件设置设置人员与事件,设置的方法一巡检点是一样的.同一个卡号只能在这三种中设置成一种 4 巡检器设置巡检器号码设置 每一支巡检器都有一个不同的号码,从而根据这个号码设置不同的名称便于管理 其操作与巡检点设置一样5 线路设置(1)增加显示线路名称a.添加一个线路名称，选中左边“线路”，再点击”增加,出现一个界面输入线路名称即可,线路名称不能重复b.添加完成以后，在”线路”下面就会出现刚才添加的线路,选中添加的线路,在右边的列表里把属于这条线路的巡检点之前打勾，选择完成以后，点击”<<”就会把选中的巡检点添加到这条线路中c.中间的列表显示的是这条线路中含有的巡检点，”顺序”代表巡检点在这条线路中的顺序,”巡检点”代表巡检点,”间隔时间”代表相邻两个巡检点之间的间隔时间(这个点与上一个点之间)(2) 修改修改当前线路的名称，线路的名称不能为空，而且不能有重复(3) 删除删除当前线路，如果这条线路做有计划，计划也将一起删除(4) “<<”把右边列表里的巡检点，移到当前的线路中(5) ”>>”把中间列表（当前线路）的巡检点移出去（这个巡检点就不属于这条线路）(6) ” 上移”更改线路中巡检点的位置，当前线路中的选中的巡检点向上移一位(7) “下移”更改线路中巡检点的位置，当前线路中的选中的巡检点向下移一位(8) “移动至”修改巡检点在线路中的位置,以及间隔时间6 计划设置巡检完一次线路后,休息的时间线路中的巡检点是否严格按照每个点的固定时间巡检线路中的巡检点是否要按顺序巡检计划设置就是规定在某个时间段内去巡检某条线路（1）“星期选择”星期选择，如果需要在星期几去巡检就在前面打勾(2) “线路”线路，在下拉框中选择线路（线路的设置在前一页）(3) “开始时间”开始时间(24小时制) 线路开始巡检的时间(4) “结束时间”结束时间(24小时制) 线路结束巡检的时间(5) “巡检时间”巡检时间(分钟) 巡检这条线路一圈所需要的时间(6) “休息时间”休息时间(分钟) 巡检完这条线路所需要休息的时间，可以为0分钟(7) 固定时间固定时间 严格按照线路中每个巡检点的时间巡检（在线路设置中有一个间隔时间，第一个点是开始时间+间隔时间，而后面的巡检点是上一个点+间隔时间）(8)误差时间误差时间(分)这个是对于（7），因为固定时间要求比较严格，所以有时需要一个范围时间来确定。

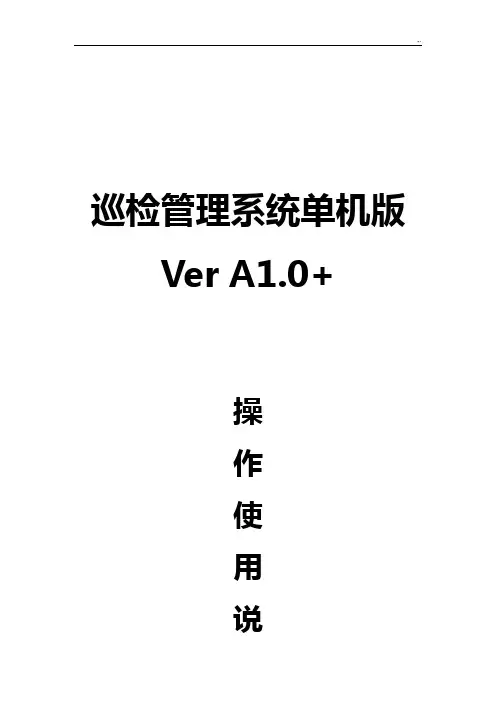

巡检管理系统单机版Ver A1.0+操作使用说明书USB驱动安装一、驱动安装第一次安装完软件后，请将巡检器用USB传输线与电脑连接好，系统自动出现如下画面：选择第一个选项（是，仅此一次），单击下一步，出现：选择第二个选项（从列表或指定位置安装），单击下一步，出现：选择在搜索中包括这个位置，点击浏览，选择USB驱动所在的文件夹，单击下一步，出现：单击完成，则USB驱动安装成功。

二、查看设备安装完USB驱动后，您可以在设备管理器中查看所用的串口号，选择我的电脑按右键选择属性，在属性中选择硬件，点击设备管理器，在管理器中选择端口（COM和LPT），出现CP2101 USB to UART Bridge Controller (COM3)，则您在软件中应用的串口号则为COM3。

具体过程如下图所示：然后在软件的系统设置里面更改串口号为“com3”，如图：使用说明一、系统设置及使用1.启动系统软件安装完成后，即可在开始|程序|巡检管理系统A1.0 中，单击"巡检管理系统A1.0"项，系统启动，并出现登录窗口。

如果是第一次使用本系统，请选择管理员登录系统，口令为"333"，这样您将以管理员的身份登录到本系统。

系统启动后出现如上图示各菜单操作，第一次使用本系统进行日常工作之前，应建立必要的基础数据，如果需要，应修改系统参数。

二、资源设置1.人员钮设置此选项用来对巡检人员进行设置，以便用于日后对巡检情况的查询。

设置人员之前，可先将巡检器清空（把巡检器和电脑传输一次即可），然后将要设置的人员钮按顺序依次读入到巡检器中，把巡检器和电脑连接好，选择"资源设置->人员钮设置"点击采集数据，如下图所示。

电话与地址可以根据需要进行填写，也可以不填。

修改完毕退出即可。

还可以点击"打印数据"将巡检人员设置情况进行打印。

也可以以EXCEL表格的形式将人员设置导出，以备查看。

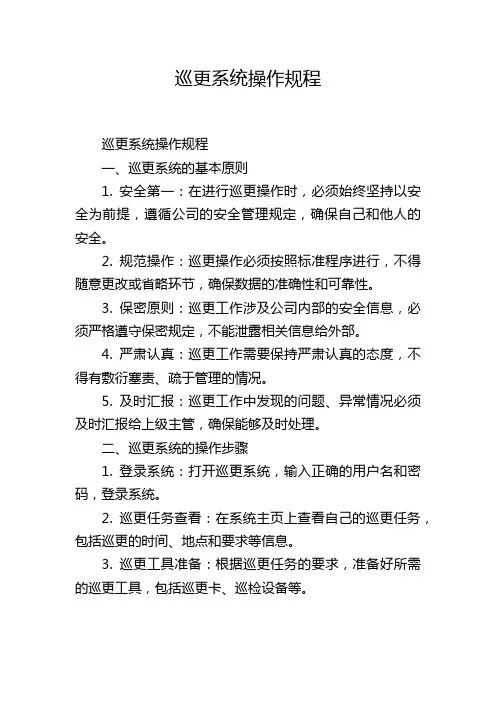

巡更系统操作规程巡更系统操作规程一、巡更系统的基本原则1. 安全第一：在进行巡更操作时，必须始终坚持以安全为前提，遵循公司的安全管理规定，确保自己和他人的安全。

2. 规范操作：巡更操作必须按照标准程序进行，不得随意更改或省略环节，确保数据的准确性和可靠性。

3. 保密原则：巡更工作涉及公司内部的安全信息，必须严格遵守保密规定，不能泄露相关信息给外部。

4. 严肃认真：巡更工作需要保持严肃认真的态度，不得有敷衍塞责、疏于管理的情况。

5. 及时汇报：巡更工作中发现的问题、异常情况必须及时汇报给上级主管，确保能够及时处理。

二、巡更系统的操作步骤1. 登录系统：打开巡更系统，输入正确的用户名和密码，登录系统。

2. 巡更任务查看：在系统主页上查看自己的巡更任务，包括巡更的时间、地点和要求等信息。

3. 巡更工具准备：根据巡更任务的要求，准备好所需的巡更工具，包括巡更卡、巡检设备等。

4. 开始巡更：按照规定的巡更线路和时间，到达巡更地点开始巡更。

5. 扫描巡检点：使用巡检设备扫描巡检点上的二维码或条形码，确认到达该巡检点。

6. 拍照留证：在巡检点上拍照留下证据，以确保巡检的真实性和准确性。

7. 记录异常情况：如果在巡检过程中发现问题或异常情况，如设备故障、安全隐患等，要及时记录并拍照取证。

8. 按时巡更：根据巡更任务的要求，按时完成巡更任务，不能拖延或中途放弃。

9. 结束巡更：完成巡更任务后，将巡更工具归位，退出巡更系统。

三、巡更系统操作注意事项1. 保护设备：在使用巡检设备时要注意保护设备的安全，不能遗失、损坏或私自调整设置。

2. 巡更记录准确：在扫描巡检点和拍照留证时要保证操作的准确性，确保切实达到了巡检的目的。

3. 问题汇报及时：对于巡检过程中发现的问题或异常情况，要及时汇报给上级主管，以便能够及时处理。

4. 巡更路径合理：在选择巡更路径时要合理规划，尽量确保覆盖到所有需要巡检的区域。

5. 定期维护设备：定期对巡更设备进行维护和检查，确保其正常运行。

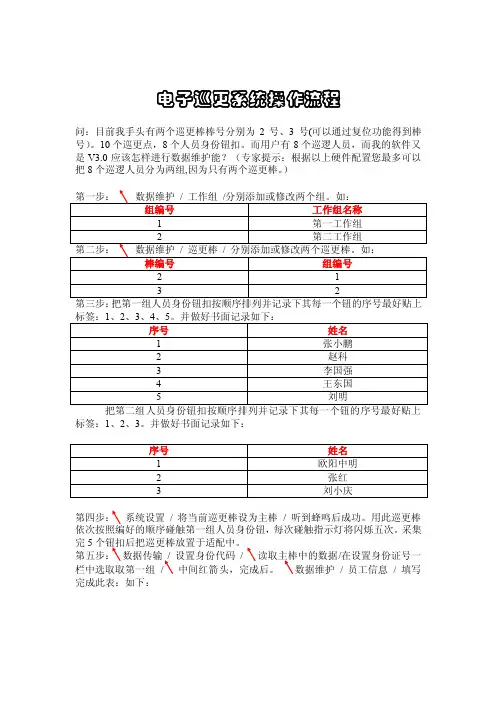

电子巡更系统操作流程问：目前我手头有两个巡更棒棒号分别为2号、3号(可以通过复位功能得到棒号）。

10个巡更点，8个人员身份钮扣。

而用户有8个巡逻人员，而我的软件又是V3.0应该怎样进行数据维护能？（专家提示：根据以上硬件配置您最多可以把8个巡逻人员分为两组,因为只有两个巡更棒。

）标签：1、2、3。

并做好书面记录如下：第四步：系统设置/ 将当前巡更棒设为主棒/ 听到蜂鸣后成功。

用此巡更棒依次按照编好的顺序碰触第一组人员身份钮，每次碰触指示灯将闪烁五次。

采集完5个钮扣后把巡更棒放置于适配中。

第五步：数据传输/ 设置身份代码/ 读取主棒中的数据/在设置身份证号一栏中选取取第一组/ 中间红箭头，完成后。

数据维护/ 员工信息/ 填写完成此表：如下：/ 填写完成此表：如下：第六步：将准备好的10个巡更点分为两组，并排列好顺序贴上标签备用如：第一组巡更点（6个）：其余4个自然为第二组织（4个）第八步：：系统设置/ 将当前巡更棒设为主棒/ 用此棒依次按顺序点击第二组的4个巡更点完成后将巡更棒放入适配器中数据传输/ 棒储钮扣记录页/ 巡更点钮扣读取在右边本地钮扣记录一栏中选取第二组中间红箭头数据维护/ 地址信息/ 把第六步中的地点名称一一对应改变1、2、3、4为办公一楼、经理室……南环路12号。

第九步：系统设置/ 复位。

第十步：数据传输/ 矫正棒中时间。

第十一步：数据传输/ 棒储钮扣记录/ 在本地钮扣记录中分别选择第一组、第二组，把它们的巡更点钮扣代码通过巡更棒钮扣设置功能按钮分别传入第一组巡更棒2及第二组巡更棒3中。

第十二步：数据传输/ 设置身份代码/ 在设置身份证号一栏中分别选择第一组、第二，把它们的身份代码通过设置身份钮扣功能按钮分别传入第一组巡更棒2、第二组巡更棒3中。

第十三步：到现场安装，把巡更点分别安装到指定地点，完毕后把人员身份钮分发给巡逻队员如：第一组1号发给张小鹏、2号发给赵科……5号发给刘明。

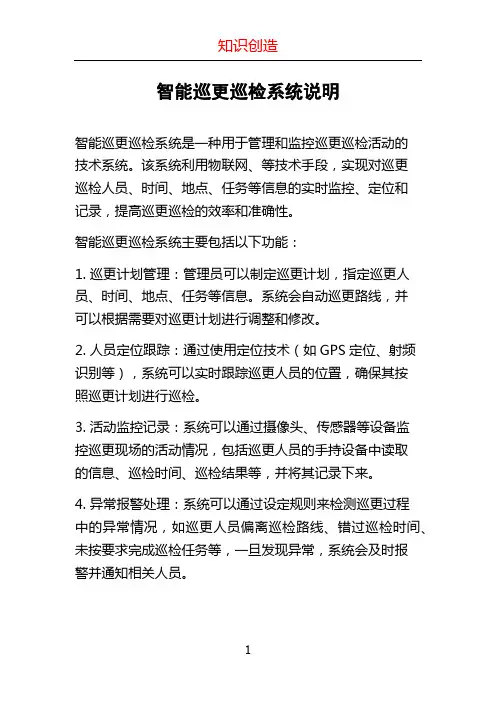

智能巡更巡检系统说明
智能巡更巡检系统是一种用于管理和监控巡更巡检活动的
技术系统。

该系统利用物联网、等技术手段，实现对巡更
巡检人员、时间、地点、任务等信息的实时监控、定位和
记录，提高巡更巡检的效率和准确性。

智能巡更巡检系统主要包括以下功能：
1. 巡更计划管理：管理员可以制定巡更计划，指定巡更人员、时间、地点、任务等信息。

系统会自动巡更路线，并
可以根据需要对巡更计划进行调整和修改。

2. 人员定位跟踪：通过使用定位技术（如GPS定位、射频识别等），系统可以实时跟踪巡更人员的位置，确保其按
照巡更计划进行巡检。

3. 活动监控记录：系统可以通过摄像头、传感器等设备监
控巡更现场的活动情况，包括巡更人员的手持设备中读取
的信息、巡检时间、巡检结果等，并将其记录下来。

4. 异常报警处理：系统可以通过设定规则来检测巡更过程
中的异常情况，如巡更人员偏离巡检路线、错过巡检时间、未按要求完成巡检任务等，一旦发现异常，系统会及时报
警并通知相关人员。

5. 数据分析和报告：系统可以对巡更巡检的数据进行分析，报表和统计图表，帮助管理员了解巡更巡检的情况，发现
问题和改进措施。

通过使用智能巡更巡检系统，可以提高巡更巡检的效率和
准确性，减少人为巡检带来的错误和漏检情况，实现对巡
更巡检活动的全面监控和管理。

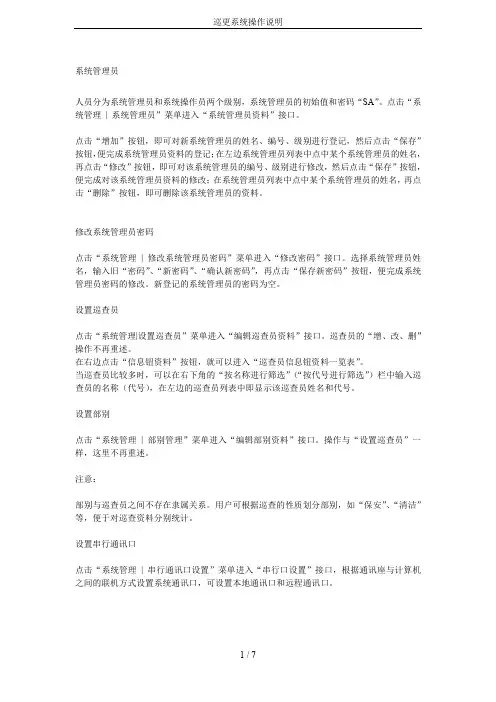

系统管理员人员分为系统管理员和系统操作员两个级别，系统管理员的初始值和密码“SA”。

点击“系统管理| 系统管理员”菜单进入“系统管理员资料”接口。

点击“增加”按钮，即可对新系统管理员的姓名、编号、级别进行登记，然后点击“保存”按钮，便完成系统管理员资料的登记；在左边系统管理员列表中点中某个系统管理员的姓名，再点击“修改”按钮，即可对该系统管理员的编号、级别进行修改，然后点击“保存”按钮，便完成对该系统管理员资料的修改；在系统管理员列表中点中某个系统管理员的姓名，再点击“删除”按钮，即可删除该系统管理员的资料。

修改系统管理员密码点击“系统管理| 修改系统管理员密码”菜单进入“修改密码”接口。

选择系统管理员姓名，输入旧“密码”、“新密码”、“确认新密码”，再点击“保存新密码”按钮，便完成系统管理员密码的修改。

新登记的系统管理员的密码为空。

设置巡查员点击“系统管理|设置巡查员”菜单进入“编辑巡查员资料”接口。

巡查员的“增、改、删”操作不再重述。

在右边点击“信息钮资料”按钮，就可以进入“巡查员信息钮资料一览表”。

当巡查员比较多时，可以在右下角的“按名称进行筛选”（“按代号进行筛选”）栏中输入巡查员的名称（代号），在左边的巡查员列表中即显示该巡查员姓名和代号。

设置部别点击“系统管理| 部别管理”菜单进入“编辑部别资料”接口。

操作与“设置巡查员”一样，这里不再重述。

注意：部别与巡查员之间不存在隶属关系。

用户可根据巡查的性质划分部别，如“保安”、“清洁”等，便于对巡查资料分别统计。

设置串行通讯口点击“系统管理| 串行通讯口设置”菜单进入“串行口设置”接口，根据通讯座与计算机之间的联机方式设置系统通讯口，可设置本地通讯口和远程通讯口。

示意图资料设置:使用示意图能更直观地了解巡查情况。

示意图可以预先运行“画图”等软件编辑成像素为500 x 500的BMP文件，存放在应用目录中的picture子目录里。

设计示意图时，要确保同一条巡查路线中的所有巡查点能在一张示意图中表现出来。

前 言感谢您使用本公司的“智能巡检管理系统”。

本手册适用于：智能巡检管理系统Tiger V2.0版郑重声明如下：1、未经本公司许可，本手册及软件的任何部分不得以任何方式复制或抄袭。

2、因使用不当引起的损失，本公司概不承担任何责任。

为了您能正确地设置和使用本系统并得到最佳性能，保证长期使用，请必须仔细阅《智能巡检管理系统软件使用说明书》3、因技术发展需要，本公司保留未经通告而变更本手册、软件及硬件产品性能指标的权利。

4、使用时请注意爱护产品，这是延长其寿命的最好方法。

巡检软件设置简要说明图示第一章 智能巡检管理系统概述1.1简介随着社会的进步与发展，各行业对其管理工作的要求越来越规范化、科学化。

各单位对定期定点进行维护、检测人员的责任心的要求也越来越高。

及时消除隐患、防患于未然是每一位企业领导、管理者的希望。

智能巡检管理系统是由我公司引进最新的技术将信息采集技术与计算机技术紧密结合，适应各类巡检情形的巡检系统。

该系统极大地提高了各类巡检工作的规范化及科学化水平，杜绝了对巡检人员和被巡检对象无法科学、准确考核与监控的现象，有效地保障了被巡检设施经常处于良好状态。

1.2运作过程1、连接硬件设备，并给巡检器校时保持与电脑时间一至；2、将信息钮安装在需要巡检的地点；3、按实际工作需要确定巡检线路，并在软件中作相应的设置；4、确定每条巡检线路中的巡检地点，可规定停留时间；5、确定巡检人员；6、确定每条巡检线路中所使用的巡检器号码；7、按月份确定每条巡检线路的巡检计划时间段及相应的巡检人员；8、如果使用感应式巡检器还要确定状态（事件）代码所代表的信息描述。

9、基础设置备份；1.3工作过程根据要求的时间段、巡检地点，工作人员沿指定的线路行进巡检，每到一处，在巡检的同时，用巡检器识读安装在该地的信息钮（或感应器）。

识读时，巡检器会自动记录当前的地点（钮号或卡号）、日期和时间，如有停留时间要求，则应按规定停留时间再次读取。

此文档来源于网络电子巡更管理系统使用说明书一、系统简介电子巡更系统主要用于安全巡逻和巡检工作的记录考核,由电子巡更管理软件、巡更棒笔和各种信息钮或卡构成;其基本的原理就是在巡查线路上安装一系列代表不同地点的信息钮或卡,巡查到各点时巡查人员用巡更棒相当于刷卡机读点,把代表该点的卡号和时间同时记录下来;巡查完成后巡更棒通过通讯座把数据传给计算机软件处理,就可以对巡查情况地点、时间等进行记录和考核;二、系统安装使用（一）如何安装软件在光盘的“电子巡更管理系统”文件夹中,运行“”文件即可;安装完后,直接运行桌面上的快捷方式“Opb4”即可打开软件;操作系统要求：win98、win2000、win2003;如果是在Windows9X系列操作系统上安装,必须先运行本光盘根目录下的文件,然后重新启动系统;计算机硬件要求：主频400以上、内存64M以上、硬盘5G以上,带光驱,至少一个9针小串口USB接口的通讯座只需要USB口;（二）如何使用巡更棒笔巡更棒笔采用了无触点设计,没有任何开关按钮等易损件;使用时只需要把巡更棒笔轻轻靠近信息钮或卡,巡查棒会发出“嘀——”的一声,同时指示灯亮一下,表示读钮成功注：接触式巡更棒需要碰触到信息钮才能读到;巡查棒存储容量为2000或8000条记录,巡查棒正常读钮音为“嘀——”中长音,约1秒,同时指示灯亮一下,表示读钮成功;2分钟内连续读取同一个信息钮或卡,巡查棒发出“嘀”一声短音,小于半秒,此读钮音仅为提示,并不产生巡查记录,指示灯也会快速闪一下;（三）如何安装信息钮信息钮或卡内存一个编号,每个信息钮或卡编号都不一样,是全球唯一的,因此一个信息钮或卡就可以代表一个巡查点;管型的可以安在墙内,卡片型的可以粘在墙上,圆型带孔的或不锈钢的可以用螺钉拧在墙上;一般距地面高度在1.2米左右;三、如何开始电子巡更管理系统安装完后,直接运行桌面上的快捷方式“Opb4”即可打开软件,如下图示：输入密码出厂密码为空,点击“登陆”,进入系统界面：系统界面有如下菜单功能：设备管理采集巡查棒数据巡查计划记录查询系统管理帮助常见问题退出系统使用流程第一步、连接通讯座;通讯座有两种,232串口通讯座和USB接口通讯座,232串口通讯座直接连接到计算机后面的9针小串口上即可,而USB接口通讯座则需要安装驱动程序才能正常使用;第二步、进入“巡查地点登记”菜单,登记巡查点并为每个巡查点设置不同的信息钮或卡;第三步、进入“巡查员登记”菜单,登记巡查员并为每个巡查员设置不同的身份识别钮或卡;第四步、进入“线路管理”菜单,设置巡查线路;第五步、进入“班次管理”菜单,进行班次设定;第六步、巡查员持巡更棒笔进行巡查;巡查员巡查时先读身份识别钮或卡,再按巡查线路的顺序读各巡查点;第七步、把巡更棒笔插入通讯座,进入“采集巡查棒数据”菜单,采集巡更棒笔数据到电脑并保存,保存后系统会自动清空棒内数据和校准棒内时钟;点击第八步、进入“记录查询”菜单,查询各种巡查报表;四、如何设置通讯座1、OCOM-PB232串口通讯如图,把通讯座的9孔通讯线连接到电脑后面某一个串行口,通讯座通电：注意：插拔串行口时先把通讯座电源拔了,否则,容易烧坏设备;2、OCOM-PBUUSB接口通讯如图,把通讯座的USB,通讯座通电：点击此时通讯座需要安装USB驱动软件：启动电脑,电脑检测到新硬件：点击点击选择安装光盘中的“USB驱动\DRIVER\CH341SER”文件：点击点击点击点击至此,USB通讯座驱动程序安装完毕,通讯座可以投入使用了;通讯座驱动程序安装完成后,登陆“电子巡更管理软件”,一般情况下系统会自动搜索通讯端口搜索范围为COM1到COM4,搜索到通讯座端口后,通讯座会“嘀嘀”响两声,并且会在软件左下角显示“通讯座已连通”,如下图：这时你可以进入“测试设备”菜单测试一下通讯座;如果系统无法自动搜索到通讯端口,则有两种可能：1、驱动程序虚拟的通讯端口超过了COM4,这时需要通过查看计算机的硬件管理器确定虚拟端口号,然后进入“测试设备”菜单指定端口;2、驱动程序没有安装好,可以选择换一个USB口,重新安装驱动;注意一：如果电脑无法自动检测到新硬件,则可以直接进入安装光盘的“USB驱动”文件夹,点击“”安装驱动程序,安装完成后重启电脑即可;注意二：拔出通讯座连线前,必须先关闭该USB设备,如下图：1、 2、3、然后才可以拔出通讯线;五、如何设置巡查地点进入“设备管理”下拉菜单,点击“巡查地点登记”,打开界面：（1） 输入新巡查地点：点击“新增巡查地点”,输入巡查地点名称和编号,按“确定”即可;地点名称和编号用户可以随便定义（2） 为每个地点登记信息钮：在左边地点列表中选择地点,然后把信息钮放在通讯座的读钮座或读卡区上,如下图：然后点击“通过通讯座发信息钮”,则信息钮号码登记在该巡查地点上：六、如何设置巡查员进入“设备管理”下拉菜单,点击“巡查员登记”,打开界面：资料登记类似“巡查地点登记”操作;七、如何设置巡查路线 点击点击1、进入“路线管理”菜单;2、按“新增巡查路线”键就可以新增一条巡查线路,按“修改巡查路线”可以直接修改;3、输入巡查路线名称、编号,按“加入巡查地点”可以把需要巡查的巡查点加入到该条路线中来;按“移走巡查地点”可以把该路线中的某个点移除;4、用户可以根据需要对巡查路线进行编辑,如：选择有序巡逻还是无序巡逻,是否设置相邻两个巡查点之间的时间间隔;5、设置完成后按“保存并返回”按钮,保存本次设置;这样一条巡查路线就设置完了,如果还有其它路线可以照样设置;注：不同的巡查路线之间不要共用同一个巡查地点;八、如何设置巡查班次1、进入“班次管理”菜单;2、按“新增班次”键就可以新增班次,按“修改”可以直接修改;3、输入巡查班次名称和编号,选择巡查日,然后按“增加巡查任务”按钮增加巡查任务;4、输入该巡查任务的开始时间、巡查整条路线的时间和巡查次数,然后选择对应的巡查路线;结束时间不需要输入,系统会自动计算5、按“确定并返回”键,保存设置;6、用户可以选择继续增加班次、任务,或者退出设置;九、如何巡查第一步、先刷“巡查员信息钮”,以后所有巡查记录都继承此巡查员号,直到刷新的“巡查员信息钮”;第二步、在各点读“地点信息钮”;第三步、巡查结束后,拿回电脑旁采集数据;十、如何采集数据把巡更棒笔插入通讯座,进入“采集巡查棒数据”菜单,采集巡更棒笔数据到电脑,然后点击“保存数据并返回”按钮,系统保存数据并自动清空棒内数据和校准棒内时钟;因为此时对巡查棒校准时钟,故注意确保电脑时钟和日期的正确性;十一、如何核查巡查结果按“分析结果”键,可以对巡查的总体情况和各巡查点情况进行各种组合条件的查询;按“打印”键,可以输出巡查结果到报表或直接打印;十二、如何查询原始数据进入“原始记录”或“原始记录按巡查地点显示”菜单,可按巡更棒、巡查员、时间区间等组合条件查询巡查的原始信息;原始记录原始记录按巡查地点显示十三、如何补登记信息钮在使用过程中,如果发现某个信息钮显示未登记,可以通过补登记功能把未登记的信息钮和巡查点对应登记起来;补登记可以在采集巡查棒数据或实查记录中进行：采集巡查棒数据时：实查记录中：选择其中一个未登记钮,点击“补登记按钮”,显示：选择对应的巡查点名称,按“补登记并返回”,则该信息纽登记成功：十四、单机模式这是常用模式,使用本地数据库;程序安装后默认为本模式,不需要进行任何设置;如要改用不同路径的数据库,请进入“数据库设置”界面修改数据库路径;打开“系统管理”菜单,点击“数据库设置”,显示下面界面：点击路径右面的浏览按钮“……”,选择数据库所在路径,点击“保存”即可;十五、网络模式网络模式需要使用SQL数据库;在局域网内,将其中一台电脑用做巡更服务器,安装SQL Server 软件,然后安装电子巡更管理软件,进入数据库设置选择SQL并在当前计算机创建SQL数据库;如果客户端要访问软件,则安装电子巡更管理软件,进入数据库设置选择SQL,然后输入服务器的固定IP地址或服务器全名和数据库名称opb4,保存即可;十六、如何修改登陆密码进入“系统管理”菜单,按“操作员密码更改”键;重新设置登陆密码即可;十七、数据备份/数据恢复系统正式使用后,请按“数据备份”键定期做数据备份,并把备份数据存放到非操作系统盘上,以防系统瘫痪后把巡更资料丢失;软件重新安装后,可通过“数据恢复”功能把巡更资料恢复过来;注：以上功能仅限于使用ACCESS数据库时,如果是SQL数据库,则需要使用SQL SERVER 软件自带的备份/还原功能;十八、设置软件的管理权限本系统用户可分为管理员和操作员,管理员具有所有权限,操作员只具备收集数据和查看数据权限,不具备修改参数权限;管理员和操作员的设置在“系统管理 | 操作员管理”中进行;十九、常见问题软件上有此说明：单击,显示：一、巡更棒读卡钮时响4声、灯闪4下,这是正常现象,表示棒内数据将满超过1700或7700条记录,满载是2000或8000条记录,请尽快采集;一、巡查棒不能读卡钮,原因可能是：1、棒内数据满 2、巡更棒时钟复位 3、巡更棒电池没电;处理方法：检查能不能通过通讯座采集巡更棒数据,如果能,把数据采集并点击“保存”按钮,保存数据的过程会清空巡更棒内存和设置时钟;注意：必须点击“保存”按钮,即使没有数据也要做此操作,确保清空巡更棒和设置时钟;电脑时钟必须正确;巡查棒清空数据和重新设置时钟后,就能读卡钮;上述操作中如不能采集巡更棒数据,请按如下处理：把巡查棒按紧一点,让其与通讯座接触良好;如是金属棒,请按下图把通讯座倾斜一点,使通讯座与巡查棒的金属边接触良好：如仍然不能读棒,请进入“设备管理 \ 测试设备”菜单,检查通讯座是否联机成功;点击“测试通讯座”,如通讯座连接好,则提示：如果提示：则说明通讯座没有正常连接电脑,请重新给通讯座通电或更改通讯端口COM口或重新安装驱动;如果通讯座联机成功但仍不能读棒,则可能巡更棒电池没电,请更换电池;。

智能智能巡更机使用手册一、系统简介电子巡更系统主要用于安全巡逻和巡检工作的记录考核，由电子巡更管理软件、巡更棒（笔）和各种信息钮（或卡）构成。

其基本的原理就是在巡查线路上安装一系列代表不同地点的信息钮或卡），巡查到各点时巡查人员用巡更棒（相当于刷卡机）读点，把代表该点的卡号和时间同时记录下来。

巡查完成后巡更棒通过通讯座把数据传给计算机软件处理，就可以对巡查情况（地点、时间等）进行记录和考核。

一套完整的电子巡更巡检系统是由以下四部分组成1、巡检器：即采集器,巡逻时由巡检员携带,按计划设置把信息钮所在的位置、巡更巡检器采集的时间、巡更巡检人员姓名等信息自动记录成一条数据进行分析处理后。

通过传输器把数据导入计算机。

2、传输器：又叫数据转换器或通讯座,是由电源，电缆线，通讯座三步分构成的一套数据下载器，主要是将采集器中的数据快速的传输到计算机中。

3、信息钮:又叫巡检点、巡更点，用于放置在必须巡检的地点或设备上,也可用来代表人员。

4、智能巡更软件：与计划对号入座分析处理巡更巡检记录，并提供详尽的巡逻报告。

二、软件的运行环境◆CPU主频150MHz以上，推荐使用主频300MHz以上的处理器；◆装置有CD---ROM驱动器或软盘驱动器；◆有通讯接口COM口◆至少32MB内存，推荐使用64MB以上内存；◆至少100MB可用硬盘空间；◆Microsoft Windows98/Me/NT/2000/XP 操作系统；四、软件的安装进入Windows/98/Me/NT/2000/XP/win7/win8操作系统，将安装光盘放入CD---ROM驱动器，启动安装程序，根据安装过程中的中文提示即可完成软件的安装。

建议依照软件默认目录安装。

五、初始运行本软件时请按照以下步骤进行操作☆设备初始化，检查COM通讯口，确认与通讯设备连接的串口完好且数据传输正常。

☆运行本管理软件，输入正确的密码登陆。

☆进行系统的初始设置：包括地点设置，人员设置。

KHE-与您共享新科技V/KH-9000系列巡更巡检管理系统使用手册（使用之前请仔细阅读本手册）KHE-与您共享新科技V/KH-9000系列巡更巡检管理系统使用手册 - 2 - 尊敬的KHE 用户：感谢您选择使用V 系列或KH-9000系列巡检机，V 系列或KH-9000系列巡检机专为您设计。

为确保正确使用您的V 系列或KH-9000系列巡检机，请仔细阅读本手册。

KHE-与您共享新科技KHE-与您共享新科技V/KH-9000系列巡更巡检管理系统使用手册 - 3 - 目 录一．系统概述 (6)1.1系统简介 (6)1.2使用须知 (6)1.3免责声明 (6)二.运行环境 (6)三.系统安装使用 (6)3.1系统物件定义 (6)3.2如何安装地点钮 (7)3.3如何读钮 (8)3.4如何巡检 (7)3.5如何联接计算机 (8)3.6 充电或更换电池 (8)3.7 巡检机液晶显示说明 (9)四.软件安装 (9)4.1驱动程序的安装 (9)4.2系统软件安装 (15)五.软件操作 (17)5.1系统登录 (17)5.1.1程序启动 (17)5.1.2数据转移 (17)5.1.3巡检机类型选择 (18)5.2系统管理 (19)5.2.1操作员维护 (19)5.2.2修改口令 (20)5.2.3系统选项设置 (20)5.2.4数据导出 (22)5.2.5数据导入 (23)5.2.6巡检数据导出 (23)5.2.7巡检数据导入 (24)KHE-与您共享新科技V/KH-9000系列巡更巡检管理系统使用手册 - 4 - 5.3信息录入 (24)5.3.1巡检点信息 (24)5.3.2巡检员信息 (26)5.3.3事件信息 (27)5.3.4巡检班次 (27)5.3.5分配班次 (28)5.3.6巡检计划表 (30)5.3.7电子地图设置 (30)5.4数据通讯 (31)5.4.1设置巡检机 (31)5.4.2测试巡检机 (32)5.4.3数据接收 (33)5.5数据查询 (35)5.5.1数据处理 (35)5.5.2巡检数据查询 (35)5.5.3考核结果查询 (36)5.5.4撞击记录查询 (37)5.5.5历史巡检数据查询 (37)5.5.6历史考核结果查询 (38)5.5.7电子地图查询 (38)5.6帮助 (39)5.6.1重建索引 (39)5.6.2如何开始 (39)5.6.3帮助 (39)5.6.4关于 (39)六.如何开始 (40)七.注意事项 (41)7.1巡检机注意事项 (41)7.2使用充电器的注意事项 (41)八．常见问题 (42)8.1 V70、V80、KH-9000N 、KH-9000S 、KH-9000F 、KH-9000H 巡检机常见问题 (42)KHE-与您共享新科技V/KH-9000系列巡更巡检管理系统使用手册 - 5 - 8.2 KH-9000A 、KH-9000C 巡检机常见问题 (43)8.3 KH-9000L 、KH-9000K 巡检机常见问题 (44)8.4其他常见问题 (45)KHE-与您共享新科技V/KH-9000系列巡更巡检管理系统使用手册 - 6 - 一.系统概述1.1系统简介随着社会的进步与发展，各行业对其管理工作的要求也越来越规范化、科学化，对设备定期进行维护、检测人员的责任心要求也越来越高，及时消除隐患、防患于未然是任何一位领导、管理者都所希望的。

巡更系统使用说明一、安装巡更系统把巡更软件光盘放入电脑中，安装setup.exe文件，然后安装dotnetfx文件，安装好后，电脑桌面就会出现巡更系统图标，点击巡更系统，不需要输入密码，直接点确定，就能进入巡更系统了，这样，巡更系统就安装完成。

二、清空巡更棒数据用数据线连接巡更和电脑，打开巡更系统，首先要清除巡更棒里面的数据。

具体步骤是：点击巡更系统界面→读取数据→点击下载数据，下载完成后→点击删除数据，巡更棒亮红灯后表示数据删除完成→点击返回。

“点击系统设置→点击参数设置→点击读取时间和校时（因为巡更棒的时间是跟着电脑时间走，电脑时间正确那么巡更棒时间也正确）→点击返回。

然后点击系统设置→点击数据初始化，点击全选，这样巡更棒里面的所有数据全部清空。

”首次使用的时候初始化。

三、巡更点设置把巡更点贴上标签纸且命名，把巡更棒拔下，然后按顺序依次读取巡更点，读完以后，数据线连接电脑和巡更棒，打开巡更系统界面→点击资源设置→点击巡检点设置→点击采集数据，然后名称下面会依次出现巡检点1、巡检点2 …………把这些巡检点按照读取巡更点的顺序在名称那栏依次命名，然后直接点返回即可。

以后巡更棒打卡系统就会自动默认这个巡更点叫什么名字，然后把这些巡更点安装到需要巡逻的地方。

四、人员钮设置（没有人员钮就不需要设置）把人员钮贴上标签纸且命名，把巡更棒拔下，然后按顺序依次读取人员钮，读完以后，数据线连接电脑和巡更棒，打开巡更系统界面→点击资源设置→点击人员设置→点击采集数据，然后名称下面会依次出现人员1、人员2 …………把这些人员1、人员2按照读取人员钮的顺序在名称那栏依次命名，然后直接点返回即可。

以后巡更棒打卡之前先读一下人员钮，然后去读取巡更点，系统就会自动默认这个巡逻点是谁去的，然后把这些人员钮发给巡逻人员，每人一个。

五、巡更棒设置打开巡更系统界面，把巡更棒贴上标签纸且命名→点击资源设置→点击棒号设置→点击采集数据，然后名称下面会出现编号，把这编号命名成巡更棒的名称，然后直接点返回即可。
