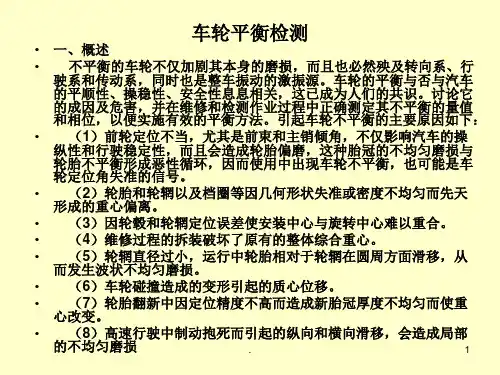

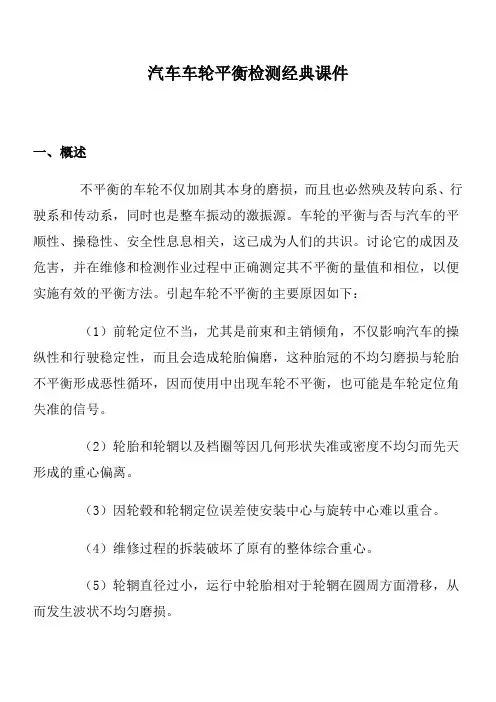

汽车车轮平衡检测经典课件一、概述不平衡的车轮不仅加剧其本身的磨损，而且也必然殃及转向系、行驶系和传动系，同时也是整车振动的激振源。
车轮的平衡与否与汽车的平顺性、操稳性、安全性息息相关，这已成为人们的共识。
讨论它的成因及危害，并在维修和检测作业过程中正确测定其不平衡的量值和相位，以便实施有效的平衡方法。
引起车轮不平衡的主要原因如下：（1）前轮定位不当，尤其是前束和主销倾角，不仅影响汽车的操纵性和行驶稳定性，而且会造成轮胎偏磨，这种胎冠的不均匀磨损与轮胎不平衡形成恶性循环，因而使用中出现车轮不平衡，也可能是车轮定位角失准的信号。
（2）轮胎和轮辋以及档圈等因几何形状失准或密度不均匀而先天形成的重心偏离。
（3）因轮毂和轮辋定位误差使安装中心与旋转中心难以重合。
（4）维修过程的拆装破坏了原有的整体综合重心。
（5）轮辋直径过小，运行中轮胎相对于轮辋在圆周方面滑移，从而发生波状不均匀磨损。
（6）车轮碰撞造成的变形引起的质心位移。
（7）轮胎翻新中因定位精度不高而造成新胎冠厚度不均匀而使重心改变。
（8）高速行驶中制动抱死而引起的纵向和横向滑移，会造成局部的不均匀磨损。
TOP二、车轮平衡机的结构与使用1、就车式车轮平衡机的结构与使用（1）就车式车轮平衡机的结构和就车式车轮平衡机除力传感器外，其他如电测系统和光电相位装置以及显示仪表板和磨擦轮驱动电机等均装在一个驱动小车内。
车桥支架是一个复杂的力传感器，它有两种形式，一种供轻型小客车使用（如图 1中6所示），另一种为中型车设计（如图 2所示）支架高度可由顶杆2和销钉3来调整以适应不同车型的要求，支架在车桥下就位，车桥压下后，小轮弹簧4即被压下缩入，底板7直接接触地面，以增加支架的承载能力，车体重量和不平衡振动力的主要部分由应变梁9通过支柱8和底板7传向地面，小部分力由传感器6感知，达到不平衡力采样的目的，应变梁9不仅可以减小传感器受力以避免压损，更重要的是应变梁必须正比地将不平衡力传递给传感器6。
