不锈钢管道焊接工艺

316不锈钢管道焊接工艺（1）焊接方法：由于现场多数为不锈钢管道且大小不一，根据不锈钢的焊接特点，尽可能减小热输入量，故采用手工电弧焊、氩弧焊两种方法， d ＞Φ159 mm 的采用氩弧焊打底，手工电弧焊盖面。

d ≦Φ159 mm 的全用氩弧焊。

焊机采用手工电弧焊/氩弧焊两用的WS7 一400 逆变式弧焊机。

（2）焊接材料：奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循“等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体，选择HooCr19Ni12Mo2氩弧焊用焊丝，手弧焊用焊条CHSO22 作为填充材料，其成分见表 1 和表2。

表1 焊丝HOOCr19Ni12Mo2化学成分（%）C Si Mn P S Ni Cr Mo0.0120.131.700.0190.00713.2318.722.38表2 焊条CHS022化学成分（%）C Cu Si Mn P S Ni Cr Mo0.030.200.640.750.020.00711.7719.662.05（3）焊接参数。

奥氏体不锈钢的突出特点是对过热敏感，故采用小电流、快速焊，多层焊时要严格控制层间温度，使层间温度小于60 ℃。

具体参数见表 3 。

表3 焊接参数接头形式焊缝层次焊接方法焊接材料焊接电流I/A电弧电压U/V焊接速度v/（cm.min）牌号直径d/mm管对接一层手工钨极氩弧焊HOOCr19Ni12Mo2 2.575-8010-116-83.283-9011-136-8二层手工钨极氩弧焊HOOCr19Ni12Mo2 2.575-8010-116-83.285-9312-136-8手工电弧焊CHS022 2.580-8525-269-12（4 ）坡口形式及装配定位焊。

坡口形式采用V 形坡口，由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65°- 700°，其形式见图l 。

316L不锈钢管道焊接工艺要求316L不锈钢管道焊接工艺要求一焊接方法根据不锈钢的特点，尽可能减少热输入量，故采用手工电弧焊，氩弧焊两种方法。

d>φ159mm 的采用氩弧焊打底，手工电弧焊盖面；d<φ159mm的采用氩弧焊。

焊机采用手工电弧焊/氩弧焊两用WS7-400逆变式弧焊机。

二焊接材料奥氏体不锈钢是特殊性能用钢，为满足接头具有相同性能，应该遵循“等成分”原则选择焊接材料。

同时为增强接头抗热裂纹和晶间腐蚀能力，使接头出现少量铁素体，选择HooCr19Ni12Mo2氩弧焊用焊丝。

手工电弧焊用焊条CHS022作为填充材料。

其成化学分见表1和表2；表1 焊丝HooCr19Ni12Mo化学成分表2 焊条CHS022化学成分三焊接参数奥氏体不锈钢的突出特点是对过热敏感，故采用小电流，快速焊，多层焊时要严格控制层间温度，使层间温度小于60℃。

具体参数见表3；表3 焊接参数四坡口形式及装配定位焊坡口形式采用V形坡口。

由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5mm，坡口角度比碳钢大，约为65-70度。

因为不锈钢热膨胀系数比较大，焊接时产生较大的焊接应力。

要求采用严格的定位焊。

对于d≤φ89mm的管道采用两点定位。

d=φ89-φ219mm采用三点定位。

D≥φ219mm的采用四点定位，定位焊缝长度6-8mm。

五焊接技术要求⑴手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接⑵焊前应将焊丝用不锈钢丝刷刷掉表面的氧化皮，并且用丙酮情洗。

焊条应该在200-250度的温度烘干1小时。

每个焊工配一个保温桶，把烘好的焊条装入保温桶里，随用随取。

⑶焊前将工件坡口两侧25mm范围内的油污等清理干净，并用丙酮清洗坡口两侧25mm范围。

⑷氩弧焊焊接不锈钢时，背面必须充氩气保护，才能保证背面成型。

采用在管道内局部充氩的方法，流量为5-14L/min，正面氩气流量为12-13L/min。

⑸打底焊时，焊缝厚度应该尽量薄，与根部熔合良好。

不锈钢管焊接工艺规程不锈钢管焊接工艺规程一、概述不锈钢管焊接工艺规程是为了保证不锈钢管焊接质量，提高焊接效率，确保焊接安全而制定的。

本规程适用于不锈钢管的焊接工艺。

二、材料准备1. 不锈钢管材料应符合国家标准或相关技术规范要求，应进行外观检查和尺寸测量。

2. 不锈钢管材料应进行化学成分分析和力学性能测试，确保材料质量合格。

三、设备准备1. 焊接设备应符合国家标准或相关技术规范要求，包括焊接机、电源、焊接枪等。

2. 焊接设备应进行定期检查和维护，确保设备运行正常。

四、焊接工艺参数1. 焊接电流和电压应根据不锈钢管的材料和壁厚确定，确保焊接质量。

2. 焊接速度应根据不锈钢管的材料和壁厚确定，确保焊缝的均匀性。

3. 焊接温度应控制在合适的范围内，避免过高或过低导致焊接缺陷。

五、焊接操作1. 焊工应熟悉不锈钢管的焊接工艺要求和操作规程，严格按照规程进行操作。

2. 焊工应佩戴防护设备，包括焊接面罩、手套等，确保个人安全。

3. 焊工应注意焊接过程中的熔渣和气孔等缺陷，及时进行修补或更换焊条。

六、焊后处理1. 焊接完成后，应对焊缝进行外观检查和尺寸测量，确保焊缝质量合格。

2. 焊缝表面应进行清理和抛光处理，使其达到要求的光洁度。

3. 焊缝应进行无损检测，确保焊接质量合格。

七、质量控制1. 焊接过程中应进行质量控制，包括焊缝外观、尺寸、化学成分等方面的检查。

2. 焊接过程中出现问题时，应及时进行调整和修正，确保焊接质量。

3. 焊接完成后应进行质量评定，确保焊接质量符合要求。

八、安全措施1. 在焊接过程中应注意防止火花飞溅和烟尘产生，保持工作环境清洁。

2. 焊接过程中应注意防止电击和火灾等事故的发生，确保人身安全。

3. 在操作不锈钢管时应注意防止划伤和损坏管材，确保材料完好。

九、总结不锈钢管焊接工艺规程是确保不锈钢管焊接质量的重要文件，通过严格执行规程要求，可以提高焊接效率，降低焊接风险，保证焊接安全。

各相关单位和人员应严格按照本规程要求进行操作，共同维护不锈钢管焊接质量。

不锈钢管道（EP管）施工工艺1、EP管的焊接质量要求EP管采用微处理控制TIG电源和全封闭式焊头进行的全自动焊，焊接质量要求如下：1.1 EP管的焊接两管端必须垂直于管中心轴线；端面平整光滑、无毛刺；对口不得有间隙；应无错边。

即使有错边:直径等于和小于2英寸的EP管，错边量不得超过管壁厚度的10%；直径大于2英寸的EP管，错边量不得超过管壁厚度的15%.1。

2 EP管的焊接质量为自熔全焊透焊缝，管内外焊缝平整光滑，焊波整齐美观。

焊缝如有凹凸部分，最多不准超过管壁厚度的10％。

1。

3 EP管焊焊缝应焊趾整齐，焊波均匀，焊缝宽度基本一致，焊缝如有宽窄，应不超过±0。

008英寸（即:±0。

2mm）。

管内焊缝表面宽度为外缝表面宽度的60%左右。

1.4 EP管内焊缝及热影响区不应有氧化变色.1.5 EP管内、外焊缝表面不准有气孔、裂纹等任何焊接缺陷。

1。

6 EP管焊缝的波纹形状是焊缝质量的直接反映.a、最好:波纹圆弧线清楚,内外焊缝平整光滑。

b、尚好：波纹圆弧线中部不清楚，内外焊缝较平整光滑。

c、不好：波纹稍尖，圆弧线中部脱节，上部外表稍低，内缝稍高稍宽，下部外表稍高,内缝稍低稍宽。

d、最不好:波纹尖形，中部无圆弧线,上部外表宽又低凹，内缝宽又高，下部外表宽又高，内缝又低凹.2、EP管的焊缝缺陷、产生原因、纠正方法3、EP管的预制3。

1 为了减少安装现场的焊接工作量,确保洁净度，EP管应在自制局部100级洁净室内进行预制.进入预制洁净室的人员必须穿戴洁净服、洁净帽、洁净鞋、洁净手套。

凡必须进入预制洁净室的用具必须擦洗干净.用于EP管加工的工具（如锉、锯、锤等）不准用于碳钢,以防污染。

3.2 工程技术人员按管道总图画分段预制(每段长度6-8m）加工图。

3。

3 有关人员按EP管的质量要求进行开箱检查验收。

开箱时要特别注意严防损坏EP 管.检查项目：EP管质量证明资料齐全，与实物标记完全符合。

不锈钢管的焊接工艺
不锈钢管的焊接工艺有以下几种：
1. 电弧焊接：常用的电弧焊接方法有手工电弧焊、气体保护电弧焊和手工氩弧焊。

其中，手工电弧焊适用于较小规格的管道焊接；气体保护电弧焊常用于较大规格的管道焊接；手工氩弧焊适用于对焊接质量要求较高的场合。

2. 自动化焊接：自动化焊接方法有氩弧焊机自动焊接和气体保护焊机自动焊接。

这种方法适用于大规格、精密度要求高的管道焊接。

3. 管件连接焊接：管件连接焊接是指将管件连接到管道上的焊接方法，常用的方法有对焊、角焊、对角焊和串焊等。

4. 管板焊接：管板焊接是将管道焊接到平面或弯曲的金属板上的焊接方法，常用的方法有对焊、角焊、旁焊和对角焊等。

以上是一些常用的不锈钢管的焊接工艺，具体选择哪种工艺需根据实际情况和需求来确定。

|不锈钢管道焊接工艺1技术特征1.1材质规格:304（相当于0Cr18Ni9）1.2工作介质：空气去离子水1.3 设计压力：0.2MPa，0.4MPa1.4 工作压力：2Kg/CMf 4Kg/cM1.5 试验压力：4.6Kg/CM 22本工程编制依据2.1 F43C技术文件.2.2国标GB50236-98《现场设备、工业管道焊接工程施工及验收规范》2.3国标GB50235-97《工业金属管道施工及验收规范》2.4本公司焊接工艺评定报告:HG13焊工3.1焊工应具有“锅炉压力容器压力管道焊工考试规则”规定的焊工考试合格证。

3.2焊工进入现场后应按GB50236-98规定先进行焊接实际操作考试合格,经总包方认可发证后方能担任本项目的焊接工作。

4焊接检验4.1焊接检验人员应熟悉F43C技术文件及有关国标和本工艺。

4.2对管材焊材按规定进行检验、填表验收。

4.3对焊工是否执行本工艺进行全面监督检查，对违反者进行教育帮助得以改正。

对严重违反者或教育不改者有权令其停止焊接工作。

以确保焊接质量。

4.4做好本工艺第7条“焊接后检查和管理工作”。

4.5邀请和欢迎总包方和监理方检查人员检查焊接质量。

5焊前准备5.1.1管材、焊材必须具有符合规定的合格证明，并与实物核对无误。

5.1.2管材型号为304级相当等于我国的0Cr18Ni9规格标准。

按项目图纸规定。

5.1.3 不锈钢焊丝型号规格为：H0Cr20Ni10Ti © 2.5mm © 2.0mm5.1.4 不锈钢电焊条型号规格：A132 © 3.2mm © 2.5mm5.1.5 铈钨电极型号规格：WCe-20 © 2.0mm5.1.6 氩气纯度为99.99 %。

5.2 焊件准备5.2.1焊接口的分布位置必须符合国标GB50235-97和GB50236-98规范的规定。

5.2.2管道为V型坡口，对接接头、组对应符合图1要求：注：间隙3.5〜4mm为焊接时的数据，组对点固焊时，应适当大于此数据，以补收缩图1.焊口组对数据523焊件坡口应用机械或磨光机加工。

不锈钢管道焊接工艺1 技术特征1.1 材质规格:304（相当于0Cr18Ni9）1.2 工作介质: 空气去离子水1.3 设计压力:0.2MPa，0.4MPa1.4 工作压力:2Kg/CM2 4Kg/CM21.5 试验压力: 4.6Kg/CM 22 本工程编制依据2.1 F43C 技术文件.2.2国标GB50236-98《现场设备、工业管道焊接工程施工及验收规范》2.3国标GB50235-97《工业金属管道施工及验收规范》2.4 本公司焊接工艺评定报告:HG13 焊工3.1 焊工应具有“锅炉压力容器压力管道焊工考试规则”规定的焊工考试合格证。

3.2焊工进入现场后应按GB50236-98规定先进行焊接实际操作考试合格, 经总包方认可发证后方能担任本项目的焊接工作。

4 焊接检验4.1焊接检验人员应熟悉F43C技术文件及有关国标和本工艺。

4.2 对管材焊材按规定进行检验、填表验收。

4.3 对焊工是否执行本工艺进行全面监督检查, 对违反者进行教育帮助得以改正。

对严重违反者或教育不改者有权令其停止焊接工作。

以确保焊接质量。

4.4做好本工艺第7条“焊接后检查和管理工作”。

4.5邀请和欢迎总包方和监理方检查人员检查焊接质量。

5焊前准备5.1.1管材、焊材必须具有符合规定的合格证明，并与实物核对无误。

5.1.2管材型号为304级相当等于我国的0Cr18Ni9规格标准。

按项目图纸规定。

5.1.3 不锈钢焊丝型号规格为：H0Cr20Ni10Ti © 2.5mm © 2.0mm5.1.4 不锈钢电焊条型号规格：A132 © 3.2mm © 2.5mm5.1.5 铈钨电极型号规格：WCe-20 © 2.0mm5.1.6 氩气纯度为99.99 %。

5.2 焊件准备5.2.1焊接口的分布位置必须符合国标GB50235-97和GB50236-98规范的规定。

5.2.2管道为V型坡口，对接接头、组对应符合图1要求：1 1.5注：间隙3.5〜4mm为焊接时的数据，组对点固焊时，应适当大于此数据，以补收缩图1.焊口组对数据523焊件坡口应用机械或磨光机加工。

奥氏体不锈钢管道焊接工艺规程1 范围本原则合用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。

本原则也合用于手工氩弧焊和手工电弧焊作业。

2 规范性引用文献下列文献中旳条款通过本原则旳引用而成为本原则旳条款，但凡注日期旳引用文献，其随即旳修改单（不包括勘误旳内容）或修订版均不合用于原则，然而，鼓励根据本部分到达协议旳各方研究与否可使用这些文献旳最新版本。

但凡不注日期旳引用文献，其最新版本合用于本原则。

GB50235—97 《工业金属管道工程施工及验收规范》GB/T 983—95 《不锈钢焊条》DL/T869-2023 《火力发电厂焊接技术规程》劳人部[1988]1号《锅炉压力容器焊工考试规则》HYDBP006-2023《压力管道安装工程焊接、热处理过程控制程序》HYDBP018-2023《压力管道安装工程焊接材料管理程序》HYDBP013-2023《压力管道安装工程材料设备储存管理程序》HYDBP012-2023《压力管道安装工程材料设备搬运管理程序》HYDBP008-2023《压力管道安装工程计量管理手册》HYDBP007-2023《压力管道安装工程检查和试验控制程序》HYDBP010-2023《压力管道安装工程不合格品控制程序》劳动部发[1996]140号《压力管道安全管理与监察规定》3 先决条件3.1 环境3.1.1 施工环境应符合下列规定：3.1.1.1 风速：手工电弧焊不不小于8M/S，氩弧焊不不小于2M/S。

3.1.1.2 焊接电弧在1m范围内旳相对湿度不不小于90%，环境温度不小于0℃。

3.1.1.3 非下雨、下雪天气。

3.1.2 当环境条件不符合上述规定时，必须采用挡风、防雨、防寒等有效措施。

3.2 奥氏体不锈钢管道焊接控制流程图见图1。

图1 奥氏体不锈钢管道焊接控制流程图3.3 焊接材料3.3.1 奥氏体不锈钢管道焊接材料旳采购和入库（一级库）由企业物资部负责，按《物资采购控制程序》和《焊接材料保管程序》执行。

不锈钢管焊接施工方案不锈钢管是一种重要的管道材料，具有耐腐蚀、抗高温、抗压等优异的性能，在实际应用中广泛使用。

为了确保焊接质量和工程安全，下面将提供一份不锈钢管焊接施工方案，包括前期准备、焊接工艺、焊接工具、焊接操作等方面的内容。

一、前期准备：1.确定焊接的管道位置，保证施工区域平整、无障碍；2.根据设计要求和施工图纸，准确计算管道的长度、直径、角度等参数；3.制定施工方案，包括焊接工艺、焊接材料、焊接电流、焊接电压等；4.确定焊接人员的资质和培训情况，保证具备相应的焊接技能和经验；5.准备所需的焊接材料和工具，包括不锈钢焊条、电焊机、刷电极、钳子等。

二、焊接工艺：1.确定焊接方法，不锈钢管的常用焊接方法有手工氩弧焊、自动氩弧焊等；2.根据管道材料的厚度和直径，确定焊接工艺参数，包括焊接电流、焊接电压、焊接速度等；3.选择适合的焊接电极，不锈钢管的常用焊接电极有E308、E316等，根据工程要求选择合适的电极；4.清理焊接区域，确保焊接区域的表面干净、无毛刺、无积水等。

三、焊接工具：1.使用合适的电焊机，根据焊接工艺参数选择合适的电焊机型号；2.准备焊接电极、刷电极、焊接钳子等工具，确保焊接工具的质量和性能良好；3.使用适当的个人防护装备，包括焊接手套、安全眼镜、面罩等，确保焊接人员的安全。

四、焊接操作：1.将焊接电极插入电焊机的电极头中，并通过电流控制按钮进行电流调节；2.将电焊机的接地线与不锈钢管接触良好，确保电流传导畅通；3.在焊接前，先将焊接电极点亮，然后进行电流调节和预热操作；4.开始焊接时，焊接人员应保持工作姿势稳定，将焊接电极平稳地接触焊接区域；5.按照焊接工艺参数和操作规程进行焊接，保证焊缝的均匀、牢固；6.完成焊接后，及时关闭电焊机，并将焊接工具进行整理和清洁；7.对焊缝进行质量检验，包括外观检查、气密性检测等。

以上是一份不锈钢管焊接施工方案的基本内容，根据实际工程情况可以进行相应的调整和变动。

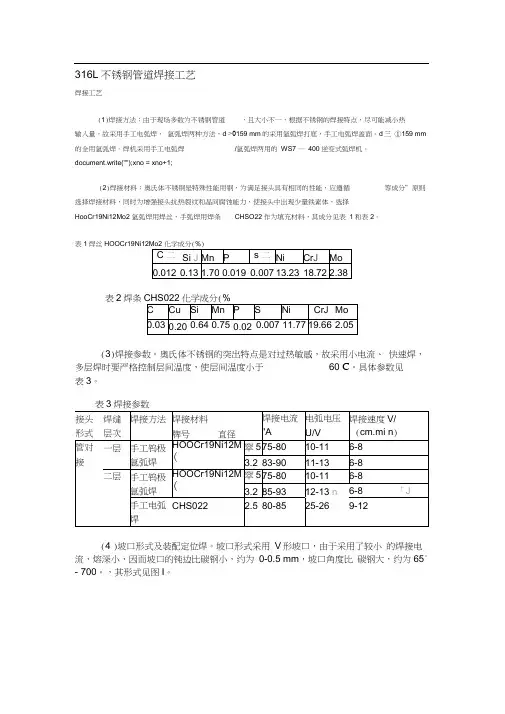

316L不锈钢管道焊接工艺焊接工艺(1)焊接方法：由于现场多数为不锈钢管道，且大小不一，根据不锈钢的焊接特点，尽可能减小热输入量，故采用手工电弧焊、氩弧焊两种方法，d >0159 mm的采用氩弧焊打底，手工电弧焊盖面。

d三①159 mm 的全用氩弧焊。

焊机采用手工电弧焊/氩弧焊两用的WS7 —400逆变式弧焊机。

document.write("");xno = xno+1;(2)焊接材料：奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中岀现少量铁素体，选择HooCr19Ni12Mo2 氩弧焊用焊丝，手弧焊用焊条CHSO22作为填充材料，其成分见表1和表2。

表1焊丝化学成分(表2焊条(3)焊接参数。

奥氏体不锈钢的突出特点是对过热敏感，故采用小电流、快速焊，多层焊时要严格控制层间温度，使层间温度小于60 C。

具体参数见表3。

焊接参数表(4 )坡口形式及装配定位焊。

坡口形式采用V形坡口，由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65° - 700。

，其形式见图I。

图1坡口形式65°-70C图】坡口形式因不锈钢热膨胀系数较大，焊接时产生较大的焊接应力，要求采用严格的定位焊。

对于d三①89 mm的管采用两点定位，d=O 89-①219 mm采用三点定位，d三219 mm的采用四点定位；定位焊缝长度6-8 mm。

(5)焊接技术要求:①手工电弧焊时焊机米用直流反接，氩弧焊时米用直流正接；②焊前应将焊丝用不锈钢丝刷刷掉表面的氧化皮，并用丙酮清洗；焊条应在200-250 C烘干1h，随取随用；③焊前将工件坡口两侧25 mm范围内的油污等清理干净，并用丙酮清洗坡口两侧25 mm范围；④氩弧焊时，喷嘴直径①2 mm ,钨极为钵钨极，规格①2.5 mm ；⑤氩弧焊焊接不锈钢时，背面必须充氩气保护，才能保证背面成形。

316L不锈钢管道焊接工艺焊接工艺〔1〕焊接方法：由于现场多数为不锈钢管道且大小不一，依据不锈钢的焊接特点，尽可能减小热输进量，故采纳手工电弧焊、氩弧焊两种方法，d＞Φ159 mm的采纳氩弧焊打底，手工电弧焊盖面。

d≦Φ159 mm的全用氩弧焊。

焊机采纳手工电弧焊/氩弧焊两用的WS7一400逆变式弧焊机。

document.write("");xno=xno+1;〔2〕焊接材料：奥氏体不锈钢是特别性能用钢，为满足接头具有相同的性能，应遵循“等成分〞原那么选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体，选择HooCr19Ni12Mo2氩弧焊用焊丝，手弧焊用焊条CHSO22作为填充材料，其成分见表1和表2。

表1焊丝HOOCr19Ni12Mo2化学成分〔%〕C Si Mn P S Ni Cr Mo表2%〕C Cu Si Mn P S Ni Cr Mo〔3焊，多层焊时要严格操纵层间温度，使层间温度小于60 ℃。

具体参数见表3。

表3焊接参数接头形式焊缝层次焊接方法焊接材料焊接电流I/A电弧电压U/V焊接速度v/〔cm.min〕牌号直径d/mm管对接一层手工钨极氩弧焊HOOCr19Ni12Mo275-8010-116-883-9011-136-8二层手工钨极氩弧焊HOOCr19Ni12Mo275-8010-116-885-9312-136-8手工电弧焊CHS02280-8525-269-12电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65°-700°，其形式见图l。

图1坡口形式因不锈钢热膨胀系数较大，焊接时产生较大的焊接应力，要求采纳严格的定位焊。

关于d≦Φ89 mm的管采纳两点定位，d=Φ89-Φ219 mm采纳三点定位，d≧219 mm的采纳四点定位；定位焊缝长度6-8 mm。

〔5〕焊接技术要求：①手工电弧焊时焊机采纳直流反接，氩弧焊时采纳直流正接；②焊前应将焊丝用不锈钢丝刷刷掉外表的氧化皮，并用丙酮清洗；焊条应在200-250 ℃烘干1h，随取随用；③焊前将工件坡口两侧25 mm范围内的油污等清理干净，并用丙酮清洗坡口两侧25 mm范围；④氩弧焊时，喷嘴直径Φ2 mm,钨极为钵钨极，规格Φ2.5 mm；⑤氩弧焊焊接不锈钢时，反面必须充氩气保卫，才能保证反面成形。

L不锈钢管道焊接工艺要求不锈钢管道是工业中常见的管道材料，具有耐高温、耐腐蚀、耐氧化等优点，因此在各种工业领域广泛应用。

而不锈钢管道的焊接工艺质量直接关系到管道连接的牢固性和密封性，对管道系统的稳定运行也至关重要。

下面将介绍不锈钢管道焊接的工艺要求。

一、不锈钢管道的选材在进行不锈钢管道焊接前，首先要选择合适的不锈钢材料。

一般情况下，不锈钢管道的主要材质为304、316、321不锈钢等。

在选择不锈钢材料时，要根据管道使用环境的要求来确定，如需耐高温、耐腐蚀等特性，则应选择适合的不锈钢材质。

二、准备工作在进行管道焊接前，需要进行一系列的准备工作，包括清洁管道表面、清除氧化物、切割管道等。

管道表面应干净无污物、氧化物和油脂，以保证焊接接头的质量。

同时还要检查管道的表面是否平整，是否有裂纹、坑洼等缺陷。

三、焊接方法不锈钢管道的焊接方法主要有TIG焊和MIG焊两种。

其中TIG焊是一种手工焊接方法，焊接速度慢，适合对焊接质量要求高的场合；而MIG焊则是半自动或全自动焊接方法，适合一般的管道焊接。

四、焊接工艺参数在进行不锈钢管道焊接时，需要控制好焊接的工艺参数，包括电流、电压、焊接速度、焊接角度等。

其中电流和电压的调节直接影响焊接热量的大小，焊接速度和焊接角度的控制则影响焊接接头的形状和质量。

五、焊前和焊后处理不锈钢管道焊接完成后，还需进行焊前和焊后的处理工作。

焊前处理主要包括清除管道表面的氧化物、涂抹焊接剂等；而焊后处理则包括清理焊渣、打磨焊接接头、进行水压试验等，以确保焊接接头的质量和牢固性。

六、质量检验不锈钢管道焊接完成后，还需进行质量检验，主要包括外观检查、厚度测量、拉力测试等。

外观检查包括焊缝是否平整、是否有气孔、裂纹等缺陷；厚度测量则检查焊接接头的厚度是否符合要求；拉力测试则检查焊接接头的拉伸强度。

总的来说，不锈钢管道焊接工艺要求严格，需要控制好各项焊接参数，保证焊接接头的质量和牢固性。

只有做好焊接工艺要求，才能确保不锈钢管道的稳定运行和安全使用。

不锈钢管道焊接工艺标准——焊条电弧焊1适用范围本工艺标准适用于奥氏体不锈钢类管材采用焊条电弧焊的焊接。

其中DN50的以下工艺管道对接缝采用全氩电焊2施工准备2.1设备材料的准备2.1.1 母材不锈钢无缝钢管，选用时应符合GB/T 14976-2002《流体输送用不锈钢无缝钢管》的规定。

钢管要有制造厂商的产品合格证和质量保证书，管材入库前要进行检验记录。

2.2.2 焊条不锈钢焊条，选用时应符合YB/T 983-95《不锈钢焊条》的规定。

焊条应有制造厂的质量证明书，如没有或对其质量有怀疑时，应让制造厂技术检验部门对成品焊条按批检验，合格后方可使用，焊材入库前要进行检验记录。

2.2.3 焊接设备电焊用交、直流两用焊机，焊机要工作状态良好，性能可靠，能灵活调节电流，焊机上要装有与设备功率相匹配的电流表和电压表，并且指示数值准确，如上述的装置或表失灵，不得进行焊接操作。

2.2.4 烘干保温设备施焊现场必须要有焊条烘干箱和焊条保温筒。

烘干箱要工作状态良好，温度指示准确，保温筒的数量要视现场的焊工人数而定，要确保每人能有一个保温筒。

2.2.5主要设备与材料进场检验时应检查产品合格证、质量保证书、性能测试报告及安装、使用、维护和试验要求等技术文件齐全，规格、型号、数量、设备附件及专用工具应满足设计要求，检验结论应有记录。

检查结果不符合要求时，不得在工程中使用。

2.2施工工具的准备割管器（等离子切割机或手工锯）、钢丝刷、锉刀、抛光机、倒角机、卷尺、游标卡尺、砂纸、压力表、焊工帽、耐热手套、劳保服、劳保鞋、角向砂轮机、滚木、X光探伤机（根据是否做探伤检查而确定选用）、焊条保温筒。

2.3施工条件的准备2.3.1熟悉图纸和工艺要求，弄清焊缝位置和技术要求；在施焊之前，要有焊接工艺评定，并有根据焊接工艺评定报告编制的焊接作业指导书。

对于公司已使用过的不锈钢管，并已有焊接工艺评定报告，不需再做评定；如原有焊接工艺评定不能覆盖配管材料的必须重新进行焊接工艺评定，评定必须严格按照GB/T 50236-98或JB/T 4708-2000的规定。

不锈钢管道焊接施工工艺标准QJ/JA06010-20061 目的为了规范公司压力管道焊接施工工艺，保证焊接质量，特制定本工艺标准。

2 适用范围本工艺标准适用于公司承接的不锈钢管道焊接施工。

焊接方法包括：钨极氩弧焊、焊条电弧焊等。

本工艺标准与下列技术条件同时使用：a)产品图样；b)有关焊接技术条件。

3 引用标准GB50236 《现场设备、工业管道焊接工程施工及验收规范》QG/JA33.01 《压力管道安装质量保证手册》QJ/JA113.1 《一级库焊接材料管理制度》QJ/JA113.2 《二级库焊接材料管理制度》《锅炉压力容器压力管道焊工考试与管理规则》4 施工准备：4.1 焊工要求焊工必须预先经过焊接基本知识和操作技能培训，并按《锅炉压力容器压力管道焊工考试与管理规则》进行考试，取得相应焊接方法、钢材种类、厚度、焊缝位置的特种设备作业人员资格项目，方能上岗施焊。

4.2 机具要求4.2.1 焊接设备满足焊接工艺要求，电流表、电压表等仪表处于正常工作状态。

4.2.2 焊工所用的焊条保温筒、角向磨光机、刨锤、不锈钢丝刷齐全。

4.3 材料要求4.3.1 焊接材料应有产品质量证明书，并符合相应标准的规定。

有受潮、雨淋、破损现象的焊条不得入库。

4.3.2 焊条必须在干燥通风良好的室内仓库中存放。

施工现场应配有符合要求的固定或移动焊条库。

焊条的贮存与保管按QJ/JA113.1《一级库焊接材料管理制度》中的规定执行。

4.3.3 焊条使用前必须烘干，烘干工艺和领用按QJ/JA113.2《二级库焊接焊接材料管理制度》中的有关规定执行。

4.3.4 焊丝使用前，应去除表面的油、锈等污物。

4.3.5 氩气纯度不应低于99.96%。

4.4 环境要求4.4.1 焊接环境出现下列任一情况时，须采用有效的防护措施，否则禁止施焊。

a)风速：氩弧焊时大于2m/s，焊条电弧焊时大于8m/s;b)焊接电弧1m范围内的相对湿度大于90%;c)雨雪环境；d)焊件温度低于-20℃；4.4.2 当焊件温度为0～-20℃时，应在始焊处100mm范围内预热到15℃以上。

不锈钢管道焊接工艺(完整版)断地检查气体流量是否充足。

2.焊接操作2.1 焊接顺序：从管子的上部开始焊接，逐渐向下焊接，焊缝不得重叠。

在焊接前，应将管子表面清洁干净，以免影响焊接质量。

在焊接过程中，应注意保持电弧稳定，保证焊缝的质量。

焊接完成后，应及时清理焊渣和氧化皮，检查焊缝是否有裂纹、夹渣等缺陷。

2.2 焊接技巧：在焊接过程中，应注意控制焊接速度和电流大小，避免过快或过慢的焊接速度，以及过大或过小的电流，导致焊缝质量下降。

同时，应注意焊接的角度和位置，保证焊接质量。

在焊接过程中，应注意保护焊接区域，防止氧化或污染。

2.3 焊接质量：焊接完成后，应进行焊缝检查，检查焊缝是否有裂纹、夹渣等缺陷。

同时，还应进行焊缝无损检测，以保证焊接质量。

焊接完成后，应及时清理焊渣和氧化皮，防止影响焊接质量。

3.总结不锈钢管道的焊接工艺需要掌握一定的技巧和方法。

在焊接准备阶段，应选择合适的焊接方法、电焊机、焊材和焊接电流。

在焊接操作阶段，应注意控制焊接速度和电流大小，保护焊接区域，防止氧化或污染。

在焊接完成后，应进行焊缝检查和无损检测，及时清理焊渣和氧化皮，以保证焊接质量。

不锈钢在动平衡状态下具有保护能力，但如果受到破坏，钝化层就会受损，表面粗糙度会增加，增加了局部附着物的几率，从而可能导致局部腐蚀。

此外，不锈钢易与化学介质发生反应，产生化学腐蚀而生锈。

特别是当介质中含有活性阴离子（如氯离子）时，平衡便受到破坏，溶解占优势。

氯离子容易穿透氧化膜内极小的孔隙，到达金属表面，并与金属相互作用形成可溶性化合物，使氧化膜的结构发生变化，从而造成腐蚀裂纹。

因此，必须避免划伤、飞溅、割渣等对不锈钢钝化层的破坏。

奥氏体不锈钢具有导热性差、线膨胀系数大的特点，对过热敏感性强，因此在多层焊接时要严格控制层间温度小于60℃。

对于奥氏体不锈钢的焊接，有线能量和层间温度的限制。

在夏天较热时，温度难以下降，可以采用层间水冷的方式，以防止450-850摄氏度内铬的敏化，即避免生成Cr23C6，减少奥氏体在450摄氏度左右形成脆性相，在金相组织中生成应力薄弱区，避免腐蚀裂纹的产生。

316L不锈钢管道焊接工艺要求一焊接方法根据不锈钢的特点，尽可能减少热输入量，故采用手工电弧焊，氩弧焊两种方法。

d>φ159mm 的采用氩弧焊打底，手工电弧焊盖面；d<φ159mm的采用氩弧焊。

焊机采用手工电弧焊/氩弧焊两用WS7-400逆变式弧焊机。

二焊接材料奥氏体不锈钢是特殊性能用钢，为满足接头具有相同性能，应该遵循“等成分”原则选择焊接材料。

同时为增强接头抗热裂纹和晶间腐蚀能力，使接头出现少量铁素体，选择HooCr19Ni12Mo2氩弧焊用焊丝。

手工电弧焊用焊条CHS022作为填充材料。

其成化学分见表1和表2；表1 焊丝HooCr19Ni12Mo化学成分表2 焊条CHS022化学成分三焊接参数奥氏体不锈钢的突出特点是对过热敏感，故采用小电流，快速焊，多层焊时要严格控制层间温度，使层间温度小于60℃。

具体参数见表3；表3焊接参数四坡口形式及装配定位焊坡口形式采用V形坡口。

由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5mm，坡口角度比碳钢大，约为65-70度。

因为不锈钢热膨胀系数比较大，焊接时产生较大的焊接应力。

要求采用严格的定位焊。

对于d≤φ89mm的管道采用两点定位。

d=φ89-φ219mm采用三点定位。

D≥φ219mm的采用四点定位，定位焊缝长度6-8mm。

五焊接技术要求⑴手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接⑵焊前应将焊丝用不锈钢丝刷刷掉表面的氧化皮，并且用丙酮情洗。

焊条应该在200-250度的温度烘干1小时。

每个焊工配一个保温桶，把烘好的焊条装入保温桶里，随用随取。

⑶焊前将工件坡口两侧25mmX围内的油污等清理干净，并用丙酮清洗坡口两侧25mmX围。

⑷氩弧焊焊接不锈钢时，背面必须充氩气保护，才能保证背面成型。

采用在管道内局部充氩的方法，流量为5-14L/min，正面氩气流量为12-13L/min。

⑸打底焊时，焊缝厚度应该尽量薄，与根部熔合良好。

不锈钢管道焊接工艺1.焊接准备1.1焊接方法：根据不锈钢的焊接特点，应尽可能减小热输入量，一般采用手工电弧焊、鸨极氮弧焊两种方法，①〉100 mmB勺采用氮弧焊打底加电弧焊填充盖面。

①三100 mmfi 壁厚小于5mm 勺管道采用全用氮弧火I,壁厚大于等于5mm勺管道采用氮弧打底，电弧焊填充盖面。

1.2电焊机：由于不锈钢焊接易产生引弧夹鸨和收缩气孔需要配备高频引弧和电流衰减特性的专用氮弧焊机。

1.3焊材：焊丝采用①2.5/PP-TIG316L ,焊条采用：①2.5-3.2/A022 ,使用前焊丝表面去除氧化层和油污使用丙酮或酒精揩干净；焊条应200-250 C烘干1h,存放保温筒内随取随用。

1.4焊接电流：不锈钢导热效率低，约为碳钢的1/3,电阻率约为碳钢的5倍，线膨胀系数比碳钢约大50%密度大于碳钢，因此焊接电流应小于碳钢焊接电流。

手工电弧焊时焊机采用直流反接，氮弧焊时采用直流正接。

在焊接打底层应尽量采用小直径焊材，小电流，降低焊接线能量，提高熔敷金属的流动性。

因不锈钢导热性能差，故此应选用小电流避免焊条焊接过程中焊芯发红，药皮中气体保护成分过热挥发，造成焊条熔渣保护效果下降。

组对间隙较大的焊缝采用单侧连续送丝焊枪连续摆动，靠液态金属的流动性与另一侧母材熔化结合，防止单侧咬边。

手工电弧焊推荐电流（仅做参考）管对接 一层氮弧焊 TIG316L 小2.57 5-80 10-11 6-8 二层 氮弧焊 TIG316L 小2.5 7 5-80 10-11 6-8 手工电弧焊 A 022 小2.5 82-85 25-26 9-12 （|）3.2 90-105 2 5-26 10-15 1.5氮气：氮气瓶上应贴有出厂合格标签，使用纯量》 99.99%或高纯99.999%,氮弧焊焊接不锈钢时，背面必须充氮气保护，保证背面成形圆滑，防止焊缝根部氧化降低焊缝耐腐蚀性。

气瓶中的氧气不能用尽，瓶内余压不得低于 0.5MP3大管道采用在管道内 局部充氮的方法，跟随焊接进度保护，流量为5-14L/min ,正面氮气流量为12-13L/min 。
