钢管焊接焊条消耗定额

摘自《安装工程材料手册》
一、编制材料计划时采用的焊条、焊丝消耗量参考标准
钢管焊接所需焊条、焊丝的数量可按参考标准计算见表1，此参考标准以焊接消耗定额为基础，同时又考虑到了现场施工的实际情况。

制定焊接材料消耗定额标准时，要比较准确的计算出填充金属的重量，并确定合理的系数，有关资料采取以下计算方法：
手工电弧焊G条＝2G填；
手工气焊G丝＝1.05G填（焊铝时G丝＝1.3G填）；
氩弧焊G丝＝1.25G填；
埋弧自动焊G丝＝1.1G填，G剂＝1.3G填
电渣焊G丝＝1.05G填，G剂＝0.5kg/m。

以上，G填指焊缝填充金属的重量，G条指焊条消耗定额，G丝指焊丝消耗定额。

（一）、钢管对接焊缝
钢管对接每米焊缝的消耗材料定额见表2，每10个管子对接焊口的材料消耗定额见表3

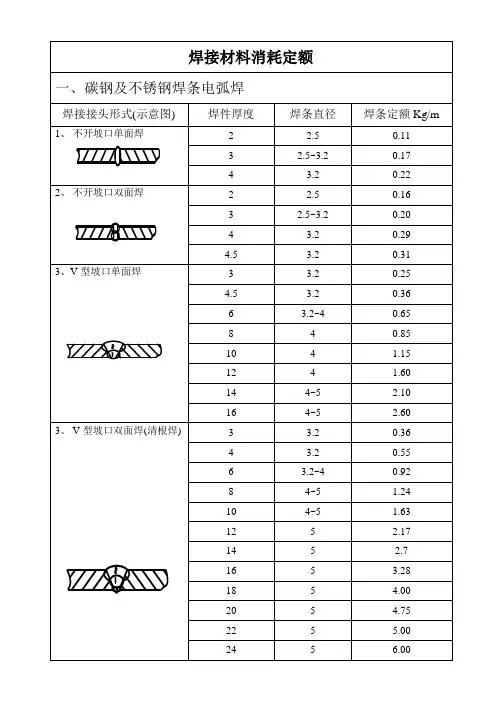

表2：钢管对接每米焊缝的材料消耗定额
注：1、表中焊丝为全气焊、全手工氩弧焊定额；
2、表中焊条为全手工电弧焊定额；
3、当采用手工氩弧焊打底，手工电弧焊盖面时，表中焊条应乘以0.8。

表3：每10个管子对接焊口的材料消耗定额。

焊接材料消耗定额标准 Q/HZ MB103-79二零零四年十月使用说明：1．本标准以焊接1米焊缝所消耗的焊接材料重量为单位（即kg/m），用于生产时须乘上该产品焊缝的实际长度。

2．手工电弧焊的焊条消耗定额标准分碱性焊条和酸性焊条两种，计算时需按产品实际所用的焊条选用之。

3．本标准的计算时先算出焊缝横截面积，再算出每条焊缝的熔敷金属重量，然后标出每米焊缝的焊丝，焊剂或焊条的消耗量。

酸性焊条按熔敷金属重量的 1.65倍计，焊丝按酸性焊条重量的0.636倍计；碱性焊条按熔敷金属重量的 1.80倍计，焊丝按碱性焊条重量的0.583倍计；焊丝按熔敷金属重量的 1.05倍计；焊剂按熔敷金属重量的 1.35倍计；一不开坡口单面手工焊缝二不开坡口双面手工焊缝三 V型坡口单面手工焊缝四 V型坡口双面手工焊缝五对称双面X型坡口手工焊缝六单面U型坡口手工焊缝七不开坡口丁字接头单面手工焊缝注：双面焊定额加倍. δ1≥δ. 八单面V型坡口角度手工焊缝（双面焊）九油缸缸底焊缝焊丝定额CG1-30型气割机切割规范钢板常用材料：A3、A3F、B3F、20、35、45、16Mn、16MnCu、15MnV 常用厚度：5、6、8、10、12、14、16、18、20、22、25、28、30、32、36、40、46、50、60碳当量计算公式(国际焊接学会):C eq=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15 (%)当C eq>0.4%时,焊接接头淬硬倾向大,易出现冷裂纹,需预热. Ito-Bessyo计算预热温度公式:T0=[])C︒-350C25(.0——T0预热温度（℃）——[C]=[C]X+[C]P————尺寸碳当量： [C]P=0.005S[C]X（S为板厚）————成分碳当量： [C]X=C+（Mn+Cr）/9+Ni/18+7Mo/90钢板最小弯曲半径圆钢最小弯曲半径钢管最小弯曲半径L=(0.5π×R+Y系数×T)×(θ/90)L: 钣金展开长度; R: 折弯处的内侧半径; T: 材料厚度; θ: 折弯角度; Y系数: 由折弯中线的位置决定的一个常数,与K系数的关系:Y=(π/2)×K。

焊接定额计算焊材用量消耗量计算
使用说明：
1．本标准以焊接1米焊缝所消耗的焊接材料重量为单位（即kg/m），用于生产时须乘上该产品焊缝的实际长度。

2．手工电弧焊的焊条消耗定额标准分碱性焊条和酸性焊条两种，计算时需按产品实际所用的焊条选用之。

3．本标准的计算时先算出焊缝横截面积，再算出每条焊缝的熔敷金属重量，然后标出每米焊缝的焊丝，焊剂或焊条的消耗量。

酸性焊条按熔敷金属重量的 1.65倍计，焊丝按酸性焊条重量的0.636倍计；
碱性焊条按熔敷金属重量的 1.80倍计，焊丝按碱性焊条重量的0.583倍计；
焊丝按熔敷金属重量的 1.05倍计；
焊剂按熔敷金属重量的 1.35倍计；。

表一压力管道用焊接材料消耗概算
表2 焊丝及焊条根／kg
注：
1、表1 和表2都是根据20﹟钢制作的，其他合金类、不锈钢类的焊接，由于焊条受热快，所留焊条头适当延长。

每一道焊口相应增加1--2根，焊条直径都以3.2计算的，焊条头长度为25mm。

2、表2根据焊材库现场称重计算的，准确性较高。

3、管材的厚度都是以6mm计算的，依表1寸径不变，厚度每增加2mm时，每1寸内焊条数量相应增加1根。

4、所计算的焊缝余高统一为3mm，焊缝间隙为3—4mm.
5、所计算焊材不包括返修用料。

6、根据个人经验及咨询其他基层焊接人员编制，由于不同焊工所焊接焊缝的余高、宽度不同，无法精确到位，仅供参考。

7、只限技术部内部统计焊材用，不推荐为其它用途使用参考。

8、错误和不妥之处在所难免，每名焊工应根据自己所用焊材做好数据统计，上报焊接责任师，进一步修订本焊材概算表，达到更加完善和准确。

焊接材料消耗定额标准二零一零年八月使用说明：1．本标准以焊接1米焊缝所消耗的焊接材料重量为单位即kg/m,用于生产时须乘上该产品焊缝的实际长度;2．手工电弧焊的焊条消耗定额标准分碱性焊条和酸性焊条两种,计算时需按产品实际所用的焊条选用之;3．本标准的计算时先算出焊缝横截面积,再算出每条焊缝的熔敷金属重量,然后标出每米焊缝的焊丝,焊剂或焊条的消耗量;酸性焊条按熔敷金属重量的倍计,焊丝按酸性焊条重量的倍计；碱性焊条按熔敷金属重量的倍计,焊丝按碱性焊条重量的倍计；焊丝按熔敷金属重量的倍计；焊剂按熔敷金属重量的倍计；一不开坡口单面手工焊缝二不开坡口双面手工焊缝三 V型坡口单面手工焊缝四 V型坡口双面手工焊缝五对称双面X型坡口手工焊缝六单面U型坡口手工焊缝七不开坡口丁字接头单面手工焊缝注：双面焊定额加倍. δ1≥δ. 八单面V型坡口角度手工焊缝双面焊九油缸缸底焊缝焊丝定额CG1-30型气割机切割规范钢板常用材料：A3、A3F、B3F、20、35、45、16Mn、16MnCu、15MnV 常用厚度：5、6、8、10、12、14、16、18、20、22、25、28、30、32、36、40、46、50、60碳当量计算公式国际焊接学会:C eq=C+Mn/6+Cr+Mo+V/5+Ni+Cu/15 %当C eq>%时,焊接接头淬硬倾向大,易出现冷裂纹,需预热.Ito-Bessyo计算预热温度公式:T0=[])C︒350C-(25.0——T0预热温度℃——C=C X+C P————尺寸碳当量： C P=C X S为板厚————成分碳当量： C X=C+Mn+Cr/9+Ni/18+7Mo/90钢板最小弯曲半径圆钢最小弯曲半径钢管最小弯曲半径L=π×R+Y系数×T×θ/90L: 钣金展开长度; R: 折弯处的内侧半径; T: 材料厚度; θ: 折弯角度; Y系数: 由折弯中线的位置决定的一个常数,与K系数的关系:Y=π/2×K;材料Y系数K系数软黄铜Soft brass和铜copper硬黄铜Hard brass 和铜、软钢Soft Steel、铝Aluminum硬铜、青铜Bronze、冷轧钢Hard steel、弹簧钢Spring steel油缸油漆定额换算以长度1米为计量单位注：1底漆及面漆的型号、颜色,根据设计要求确定;2稀释剂品种根据漆的品种来选定;3底漆：~m2;稀释剂：底漆+面漆X~;结构件底漆：~m2；面漆：m2两次；稀释剂：底漆+面漆;。

焊接材料消耗定额标准Q/HZ MB103-79二零零四年十月使用说明:1.本标准以焊接1米焊缝所消耗的焊接材料重量为单位（即kg/m）,用于生产时须乘上该产品焊缝的实际长度。

2.手工电弧焊的焊条消耗定额标准分碱性焊条和酸性焊条两种，计算时需按产品实际所用的焊条选用之。

3.本标准的计算时先算出焊缝横截面积，再算出每条焊缝的熔敷金属重量，然后标出每米焊缝的焊丝，焊剂或焊条的消耗量。

酸性焊条按熔敷金属重量的1.65倍计，焊丝按酸性焊条重量的0.636倍计; 碱性焊条按熔敷金属重量的1.80倍计，焊丝按碱性焊条重量的0.583倍计; 焊丝按熔敷金属重量的1.05 倍计；焊剂按熔敷金属重量的 1.35 倍计；不开坡口单面手工焊缝不开坡口双面手工焊缝三V 型坡口单面手工焊缝四V型坡口双面手工焊缝五对称双面X型坡口手工焊缝六单面U型坡口手工焊缝七不开坡口丁字接头单面手工焊缝方f注：双面焊定额加倍.8i>8 . 八单面V型坡口角度手工焊缝（双面焊）九油缸缸底焊缝焊丝定额CG1-30型气割机切割规范钢板常用材料：A3 AF、BF、20、35、45、16Mn 16MnC、15MnV 常用厚度：5、6、8 10、12、14、16、18、20、22、25、28、30、32、36、40、46、50、60碳当量计算公式(国际焊接学会)：C eq=C+Mn/6+(C 叶M o+V)/5+(Ni+Cu)/15 (%)当Gq>0.4%寸,焊接接头淬硬倾向大，易出现冷裂纹，需预热. Ito-Bessyo计算预热温度公式:T D=350... C 0.25( C)――TL预热温度「C)――[C]=[C] X+[C]P------ 尺寸碳当量：[C] P=0.005S[C]X(S为板厚)------ 成分碳当量：[C] X=C+(Mn+C) /9+Ni/18+7Mo/90钢板最小弯曲半径____ ,__\板材 弯曲 半径经退火 不经退火钢 Q235 15、300.5tt钢 A5 35 0.8t 1.5t4 --- ——钢45 t1.7t铜0.8t铝0.2t0.8t圆钢最小弯曲半径厂—圆钢直径d 6 8 10 12 14 16 18 20 25 30最小弯曲半径R4 6 8 10 12 14注 :圆钢在冷弯曲时弯曲半径一般应使R>d , 在特殊情况下允许采用表中的数值钢管最小弯曲半径钣金展开公式L=(0.5 nX R+Y 系数 X T)X ( 0 /90)L:钣金展开长度；R:折弯处的内侧半径；T:材料厚度；0 :折弯角度； Y 系数：由折弯中线的位置决定的一个常数，与K 系数的关系:Y=(n /2) X K 。

焊材消耗定额标准HBPC-CHB-0011.本标准适合于手工电弧焊、氩弧焊、气体保护焊、自动埋弧焊。

2.制定本标准的依据和参考资料3.相应的焊缝标准、焊接工艺规程及生产实际情况。

4.附表中给出各种坡口形式的熔焊金属重量，具体焊接材料由相应的焊接工艺指定。

5.计算公式6.熔焊金属重量公式见附表7.焊条消耗定额(Kg)=熔焊金属重量×1.78.焊丝消耗定额(Kg)=熔焊金属重量×1.049.埋弧自动焊焊剂定额(Kg)=焊丝消耗定额×1.710.附表F=δ×b+2/3B×C附表2单面不开坡口带垫板对接焊缝附表3单面不开坡口有底对接焊缝F=δ×b+4/3B×C附表4双面对称X型坡口对接焊缝F=δ×b+(δ-p)/2×tg(α/2)+4/3B×CF=δ×b+(δ-p)/2×tg(α/2)+2/3B×C 附表6双边V型坡口有底对接焊缝F=δ×b+δ×tg(α/2)+2/3B×CF=δ×b+δ×tg(α/2)+2/3B×C附表8双面不开坡口埋弧自动焊对接焊缝F=δ×b+4/3B×C附表9双边V型坡口埋弧自动焊对接焊缝F=δ×b+(δ-10)/2×tg(α/2)+4/3×(E+4) 附表10对称X型坡口埋弧自动焊对接焊缝F=δ×b+(δ-p)/2×tg(α/2)+4/3B×C附表11无坡口单面角焊缝F=K/2+K×h 注：无坡口双面角焊缝按两条焊缝计算附表12有坡口单面角焊缝附表13水冷壁（光管+扁钢）纵向焊缝焊材消耗定额标准附表14管子对接V型坡口熔焊金属计算表。

焊材消耗定额计算首先，焊材消耗定额计算需要明确以下几个参数：1.焊接方法：包括手工电弧焊、埋弧焊、气体保护焊、等离子焊等。

2.焊接材料：焊丝，包括焊芯材料和焊剂，通常根据焊接方法不同而选择不同的焊芯材料和焊剂。

3.焊接层数：焊缝的层数，通常有单层焊缝和多层焊缝两种。

4.焊缝形式：包括直焊缝、横焊缝、角焊缝等形式。

在进行焊材消耗定额计算时，需要根据以上参数选择相应的计算公式。

以下是一些常用的计算公式的示例：1.焊接电流计算：焊接电流（A）= 焊缝长度（m）× 焊接速度（m/min）× 焊丝截面积（mm²/m）2.焊丝消耗量计算：焊丝消耗量（kg/m）= 焊接电流（A）× 焊接时间（h）× 焊丝直径（mm）× 电流效率3.焊剂消耗量计算：焊剂消耗量（kg/m）= 焊缝长度（m）× 焊接速度（m/min）× 焊剂厚度（mm）4.焊剂厚度计算：焊剂厚度（mm）= 焊缝截面积（mm²）× 焊剂密度（kg/m³）÷ 焊缝长度（m）通过以上公式计算得到的数值，即为焊材消耗定额。

需要注意的是，焊材消耗定额计算中还需考虑一些因素的修正：1.考虑焊接过程中的损耗情况，例如焊丝的溅射、飞溅和风化等。

2.考虑焊接工艺因素的修正，包括焊接电流、焊接速度、焊接层数等的影响。

焊材消耗定额计算是一项比较复杂的工作，需要根据具体焊接工艺和焊接材料进行计算。

在实际生产中，可以参考相关的焊接手册和标准，或者请专业人员进行计算。

通过定额计算，可以合理控制焊材消耗量，提高焊接效率和经济效益。

精心整理

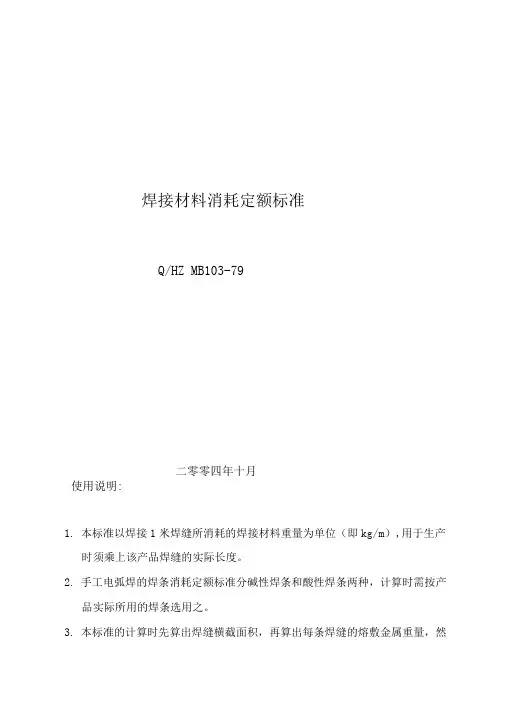

焊接材料消耗定额标准
Q/HZMB103-79
二零零四年十月
使用说明：
1．本标准以焊接1米焊缝所消耗的焊接材料重量为单位（即kg/m），用于生产
二不开坡口双面手工焊缝
四V型坡口双面手工焊缝
六单面U型坡口手工焊缝
九油缸缸底焊缝焊丝定额
、C eq
T0
——[C]=[C]X+[C]P
————尺寸碳当量：[C]P=0.005S[C]X（S为板厚）
————成分碳当量：[C]X=C+（Mn+Cr）/9+Ni/18+7Mo/90
钢板最小弯曲半径
圆钢最小弯曲半径
材料Y系数K系数软黄铜（Softbrass）和铜(copper)0.550.35硬黄铜(Hardbrass)和铜、软钢(SoftSteel)、铝(Aluminum) 0.640.41
硬铜、青铜(Bronze)、冷轧钢(Hardsteel)、弹簧钢(Springsteel) 0.71 0.45
油缸油漆定额换算
（以长度1米为计量单位）
3）底漆：0.1~0.12kg/m2;稀释剂：（底漆+面漆）X(0.15~0.18)。

结构件底漆：0.1~0.12kg/m2；面漆：
0.24kg/m2(两次)；稀释剂：（底漆+面漆）X0.3。

焊接材料消耗定额标准Q/HZ MB103-79二零零四年十月使用说明：1．本标准以焊接1米焊缝所消耗的焊接材料重量为单位（即kg/m），用于生产时须乘上该产品焊缝的实际长度。

2．手工电弧焊的焊条消耗定额标准分碱性焊条和酸性焊条两种，计算时需按产品实际所用的焊条选用之。

3．本标准的计算时先算出焊缝横截面积，再算出每条焊缝的熔敷金属重量，然后标出每米焊缝的焊丝，焊剂或焊条的消耗量。

酸性焊条按熔敷金属重量的1.65倍计，焊丝按酸性焊条重量的0.636倍计；碱性焊条按熔敷金属重量的1.80倍计，焊丝按碱性焊条重量的0.583倍计；焊丝按熔敷金属重量的 1.05倍计；焊剂按熔敷金属重量的 1.35倍计；一不开坡口单面手工焊缝二不开坡口双面手工焊缝三 V型坡口单面手工焊缝四 V型坡口双面手工焊缝五对称双面X型坡口手工焊缝六单面U型坡口手工焊缝七不开坡口丁字接头单面手工焊缝注：双面焊定额加倍. δ1≥δ.八单面V型坡口角度手工焊缝（双面焊）九油缸缸底焊缝焊丝定额CG1-30型气割机切割规范钢板常用材料：A3、A3F、B3F、20、35、45、16Mn、16MnCu、15MnV常用厚度：5、6、8、10、12、14、16、18、20、22、25、28、30、32、36、40、46、50、60碳当量计算公式(国际焊接学会):C eq=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15 (%)当C eq>0.4%时,焊接接头淬硬倾向大,易出现冷裂纹,需预热.Ito-Bessyo计算预热温度公式:T0=[])C︒350C-25.0(——T0预热温度（℃）——[C]=[C]X+[C]P————尺寸碳当量： [C]P=0.005S[C]X（S为板厚）————成分碳当量：[C]X=C+（Mn+Cr）/9+Ni/18+7Mo/90钢板最小弯曲半径圆钢最小弯曲半径钢管最小弯曲半径L=(0.5π×R+Y系数×T)×(θ/90)L: 钣金展开长度; R: 折弯处的内侧半径; T: 材料厚度; θ: 折弯角度;Y系数: 由折弯中线的位置决定的一个常数,与K系数的关系:Y=(π/2)×K。

焊接材料消耗定额计算方法1、本标准适用于锅炉、压力容器焊材定额的制定和选用2、引用标准GB324《焊缝符号表示法》GB985《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB986《埋弧焊焊缝坡口的基本形式和尺寸》3、焊接材料的选择3.1.焊条的选择原则3.1.1考虑母材的机械性能和化学成分（常见化学成分和焊缝金属机械参见表）1、普通结构钢的焊接，通常要求焊缝金属与母材等强度，应选用抗拉强度等于或稍高于母材的焊条2、对于合金结构钢，通常要求焊缝金属的主要成分与母材金属相同或者相近。

3、当母材中C及S、P等元素含量偏高时，焊缝金属容易产生裂纹，应选用抗裂性能好的低氢型焊材。

⑴低碳钢或低合金高强钢的焊接应根据钢材的抗拉强度来选择等强或稍高强度的焊材。

⑵耐热钢或不锈钢的焊接，应选用熔敷金属化学成分与母材相同或相近的焊条⑶异种钢焊接材料的选择比较复杂，选择时应遵循以下一般原则：①组织基本类似，强度等级不同的钢之间的焊接，最好选用抗拉强度介于被焊材料之间的折中焊条。

②碳钢、低碳钢、耐热钢与奥氏体钢焊接，如果产品工作温度较低，选用Cr25Ni13型不锈钢填充金属。

③碳钢与耐热钢焊接4应选用E5015型焊条。

3.1.2考虑焊件的结构复杂程度和刚性⑴形状复杂、结构刚性大以及厚度大的焊件必须采用抗裂性能较好的低氢焊条⑵考虑焊件的工作条件，包括载荷、介质和温度等，选用相应的能满足使用要求的焊条，如高温条件下工作的焊件应选择耐热钢焊条，接触腐蚀介质的焊条应选择不锈钢焊条，承受动载或冲击载荷的焊件应选择强度较高、塑性和韧性较高的低氢型焊条。

在没有规定的情况下，一般受压件选择碱性焊条，结构件选择酸性焊条，对于同一强度级别或同一化学成分的焊条，碱性焊条可代替酸性焊条，强度略低的焊条，但不得反代。

3.1.4考虑改善焊工劳动条件，提高劳动生产率，经济合理性等方面在酸性焊条和碱性焊条都可满足性能的要求时，应尽量采用酸性焊条，在使用性能相同的基础上选择价格较低的焊条。

word格式文档焊接材料消耗定额标准Q/HZ MB103-79二零零四年十月专业整理使用说明：1．本标准以焊接1米焊缝所消耗的焊接材料重量为单位（即kg/m），用于生产时须乘上该产品焊缝的实际长度。

2．手工电弧焊的焊条消耗定额标准分碱性焊条和酸性焊条两种，计算时需按产品实际所用的焊条选用之。

3．本标准的计算时先算出焊缝横截面积，再算出每条焊缝的熔敷金属重量，然后标出每米焊缝的焊丝，焊剂或焊条的消耗量。

酸性焊条按熔敷金属重量的1.65倍计，焊丝按酸性焊条重量的0.636倍计；碱性焊条按熔敷金属重量的1.80倍计，焊丝按碱性焊条重量的0.583倍计；焊丝按熔敷金属重量的 1.05倍计；焊剂按熔敷金属重量的 1.35倍计；一不开坡口单面手工焊缝二不开坡口双面手工焊缝三V型坡口单面手工焊缝四V型坡口双面手工焊缝五对称双面X型坡口手工焊缝六单面U型坡口手工焊缝4七不开坡口丁字接头单面手工焊缝6注：双面焊定额加倍. δ1≥δ. 八单面V型坡口角度手工焊缝（双面焊）7九油缸缸底焊缝焊丝定额8CG1-30型气割机切割规范9钢板常用材料：A3、A3F、B3F、20、35、45、16Mn、16MnCu、15MnV 常用厚度：5、6、8、10、12、14、16、18、20、22、25、28、30、32、36、40、46、50、60碳当量计算公式(国际焊接学会):C eq=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15 (%)当C eq>0.4%时,焊接接头淬硬倾向大,易出现冷裂纹,需预热.Ito-Bessyo计算预热温度公式:T0=[])C︒-350C(25.0——T0预热温度（℃）——[C]=[C]X+[C]P————尺寸碳当量：[C]P=0.005S[C]X（S为板厚）————成分碳当量：[C]X=C+（Mn+Cr）/9+Ni/18+7Mo/90钢板最小弯曲半径圆钢最小弯曲半径钢管最小弯曲半径L=(0.5π×R+Y系数×T)×(θ/90)L: 钣金展开长度; R: 折弯处的内侧半径; T: 材料厚度; θ: 折弯角度; Y系数: 由折弯中线的位置决定的一个常数,与K系数的关系:Y=(π/2)×K。

焊接材料消耗定额标准二零一零年八月使用说明：1．本标准以焊接1米焊缝所消耗的焊接材料重量为单位（即kg/m），用于生产时须乘上该产品焊缝的实际长度。

2．手工电弧焊的焊条消耗定额标准分碱性焊条和酸性焊条两种，计算时需按产品实际所用的焊条选用之。

3．本标准的计算时先算出焊缝横截面积，再算出每条焊缝的熔敷金属重量，然后标出每米焊缝的焊丝，焊剂或焊条的消耗量。

酸性焊条按熔敷金属重量的1.65倍计，焊丝按酸性焊条重量的0.636倍计；碱性焊条按熔敷金属重量的1.80倍计，焊丝按碱性焊条重量的0.583倍计；焊丝按熔敷金属重量的 1.05倍计；焊剂按熔敷金属重量的 1.35倍计；一不开坡口单面手工焊缝二不开坡口双面手工焊缝三V型坡口单面手工焊缝.四V型坡口双面手工焊缝五对称双面X型坡口手工焊缝.六单面U型坡口手工焊缝.七不开坡口丁字接头单面手工焊缝注：双面焊定额加倍. δ1≥δ. .八单面V型坡口角度手工焊缝（双面焊）九油缸缸底焊缝焊丝定额..CG1-30型气割机切割规范钢板常用材料：A3、A3F、B3F、20、35、45、16Mn、16MnCu、15MnV 常用厚度：5、6、8、10、12、14、16、18、20、22、25、28、30、32、36、40、46、50、60碳当量计算公式(国际焊接学会):C eq=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15 (%)当C eq>0.4%时,焊接接头淬硬倾向大,易出现冷裂纹,需预热.Ito-Bessyo计算预热温度公式:T0=[])C︒-350C(.025——T0预热温度（℃）——[C]=[C]X+[C]P————尺寸碳当量：[C]P=0.005S[C]X（S为板厚）————成分碳当量：[C]X=C+（Mn+Cr）/9+Ni/18+7Mo/90.钢板最小弯曲半径圆钢最小弯曲半径钢管最小弯曲半径L=(0.5π×R+Y系数×T)×(θ/90)L: 钣金展开长度; R: 折弯处的内侧半径; T: 材料厚度; θ: 折弯角度; Y系数: 由折弯中线的位置决定的一个常数,与K系数的关系:Y=(π/2)×K。
