第十七章《欧姆定律》总专题

第十七章欧姆定律2. 欧姆定律揭示了导体中的电流、电压和电阻之间的关系。

理解欧姆定律时，要注意以下几点：①对应性：I 、U 、R 必须是同一段电路的同一个电阻的，同一个用电器的，或是整个电路的，即要一一对应，不能张冠关系，电阻是导体本身的属性。

(2019 呼和浩特市)电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

下列说法正确的是( )A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V 的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V 的电源上，干路中的电流是0.65A【答案】D【解析】A ．由图像可知，用电器甲电阻的I-U 图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像错误；B ．由图像可知，当用电器乙可得的电压分别为1.5V 、2.5V 、4V 、4.5V 、5V 时，对应的电流分别为0.05A 、电器乙的电阻随着电流增大而变小，故B 错误；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压'=U IR=0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于甲甲4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，故C 错误；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，故D正确。

（2019福建）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。

闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A【答案】C【解析】由电路图可知，闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，R1与R3串联，电流1.深刻理解I、U、R三个物理量的关系，电流由电压和电阻决定，而导体的电阻和两端的电压、电流没有关系，电阻由导体本身的因素决定，电压由电源提供，分的电压的多少由电路的连接特点和导体的电阻来决定。

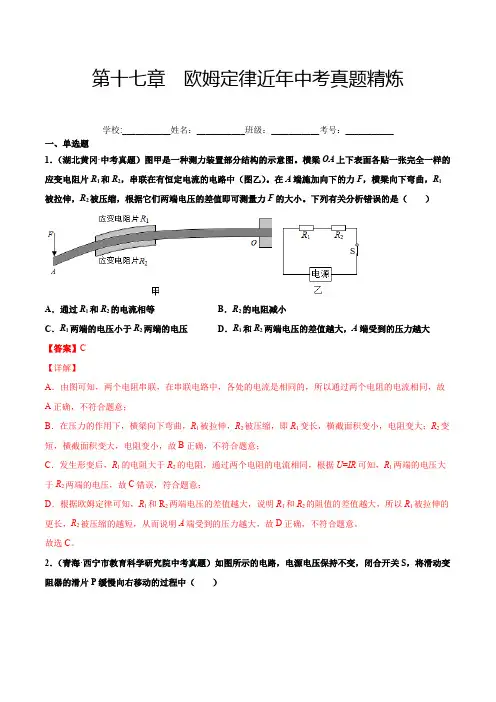

第十七章欧姆定律近年中考真题精炼学校:___________姓名：___________班级：___________考号：___________一、单选题1．（湖北黄冈·中考真题）图甲是一种测力装置部分结构的示意图。

横梁OA上下表面各贴一张完全一样的应变电阻片R1和R2，串联在有恒定电流的电路中（图乙）。

在A端施加向下的力F，横梁向下弯曲，R1被拉伸，R2被压缩，根据它们两端电压的差值即可测量力F的大小。

下列有关分析错误的是（）A．通过R1和R2的电流相等B．R2的电阻减小C．R1两端的电压小于R2两端的电压D．R1和R2两端电压的差值越大，A端受到的压力越大【答案】C【详解】A．由图可知，两个电阻串联，在串联电路中，各处的电流是相同的，所以通过两个电阻的电流相同，故A正确，不符合题意；B．在压力的作用下，横梁向下弯曲，R1被拉伸，R2被压缩，即R1变长，横截面积变小，电阻变大；R2变短，横截面积变大，电阻变小，故B正确，不符合题意；C．发生形变后，R1的电阻大于R2的电阻，通过两个电阻的电流相同，根据U=IR可知，R1两端的电压大于R2两端的电压，故C错误，符合题意；D．根据欧姆定律可知，R1和R2两端电压的差值越大，说明R1和R2的阻值的差值越大，所以R1被拉伸的更长，R2被压缩的越短，从而说明A端受到的压力越大，故D正确，不符合题意。

故选C。

2．（青海·西宁市教育科学研究院中考真题）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（）A ．电压表示数变大，电流表示数变小B ．电压表示数变大，电流表示数变大C ．电压表示数不变，电流表示数变大D ．电压表示数不变，电流表示数变小 【答案】D【详解】由图可知，电阻R 和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P 缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由U I R=可知电路的总电流变小，电流表的示数变小。

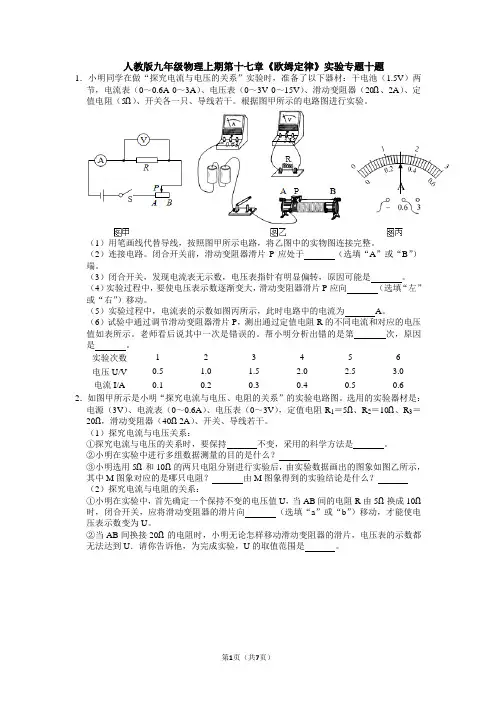

人教版九年级物理上期第十七章《欧姆定律》实验专题十题1．小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两节，电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只、导线若干。

根据图甲所示的电路图进行实验。

（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整。

（2）连接电路。

闭合开关前，滑动变阻器滑片P应处于（选填“A”或“B”）端。

（3）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是。

（4）实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向（选填“左”或“右”）移动。

（5）实验过程中，电流表的示数如图丙所示，此时电路中的电流为A。

（6）试验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示。

老师看后说其中一次是错误的。

帮小明分析出错的是第次，原因是。

实验次数123456电压U/V0.5 1.0 1.5 2.0 2.5 3.0电流I/A0.10.20.30.40.50.6 2．如图甲所示是小明“探究电流与电压、电阻的关系”的实验电路图。

选用的实验器材是：电源（3V）、电流表（0～0.6A）、电压表（0～3V），定值电阻R1＝5Ω、R2＝10Ω、R3＝20Ω，滑动变阻器（40Ω 2A）、开关、导线若干。

（1）探究电流与电压关系：①探究电流与电压的关系时，要保持不变，采用的科学方法是。

②小明在实验中进行多组数据测量的目的是什么？③小明选用5Ω和10Ω的两只电阻分别进行实验后，由实验数据画出的图象如图乙所示，其中M图象对应的是哪只电阻？由M图象得到的实验结论是什么？（2）探究电流与电阻的关系：①小明在实验中，首先确定一个保持不变的电压值U，当AB间的电阻R由5Ω换成10Ω时，闭合开关，应将滑动变阻器的滑片向（选填“a”或“b”）移动，才能使电压表示数变为U。

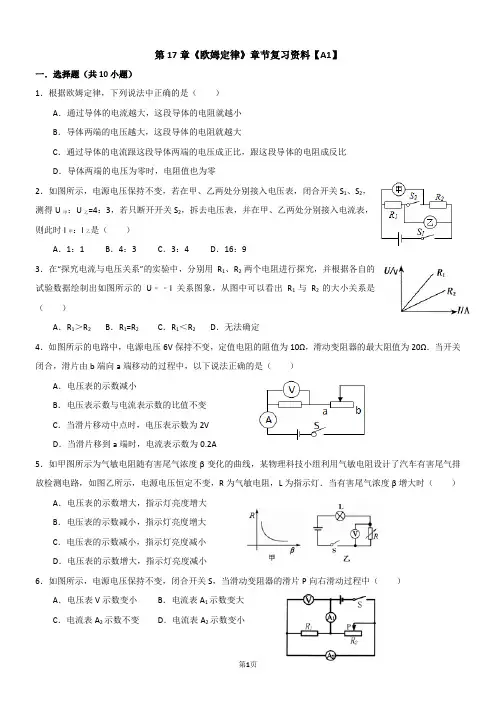

第17章《欧姆定律》章节复习资料【A1】一．选择题（共10小题）1．根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零2．如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3，若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（）A．1：1 B．4：3 C．3：4 D．16：93．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U﹣﹣I关系图象，从图中可以看出R1与R2的大小关系是（）A．R1＞R2B．R1=R2C．R1＜R2D．无法确定4．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A5．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A．电压表的示数增大，指示灯亮度增大B．电压表的示数减小，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小6．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小7．如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属划片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化，关于此装置的工作原理，下列说法中正确的是（）A．当油面高度升高时，油量表示数减小B．当油面高度升高时，电压表示数增大C．当油面高度降低时，油量表示数增大D．当油面高度降低时，电压表示数不变8．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A9．如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1，R2为定值电阻，则下列说法正确的是（）A．当S1，S2都断开时，示数为零，示数为零B．当S1，S2都闭合时，示数为3V，有示数C．当S1闭合S2断开时，示数为3V，有示数D．当S1断开S2闭合时，示数为零，示数为零10．在如图所示的电子压力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧的压缩长度与受到的压力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后（）A．电路中电流表的读数随压力的增大而增大B．电路中电压表的读数随压力的增大而增大C．滑动变阻器PB段R1的阻值随压力增大而增大D．把电压表改成压力计时表盘刻度均匀二．填空题（共10小题）11．如图甲所示的电路中，R为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为V，R1的阻值为Ω．12．在串联电路中，若R1：R2=5：2，则通过两个电阻的电流之比是，R1与R2两端的电压之比为．13．如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0～0.6A的电流表改装而成的，R0阻值为10Ω，电源电压为3V，R x是规格为“20Ω1A”的滑动变阻器．当R x的滑片处于最上端时，电路中的电流是A，此时油量表标示为0；当油面上升时，电路中的电阻将，电流将（以上两空选填“增大”或“减小”）．14．如图所示的电路，电源电压恒定，已知R0=40Ω、R=5Ω，S1、S2都闭合时，电压表示数为9V；若只闭合S1时，电压表示数为V，通过R的电流是A．=4Ω，只闭合开关S1后，电压表的示数15．在如图所示的电路中，电源电压为6V，R为4V，则电流表的示数为A，电阻R2的阻值为Ω．若同时闭合开关S1、S2，则电流表的示数，电压表的示数（均选填“变大”、“变小”或“不变”）．16．如图所示，电源电压恒定，R1为20Ω，闭合开关S，断开开关S1时电流表示数为0.3A；若闭合S1电流表示数为0.5A，通过R2的电流为，则电源电压是，R2电阻阻值为．17．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将，电压表示数与电流表A2示数的比值将（以上两空选填“变大”、“变小”或“不变”）．18．智能手机上已普遍使用电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸P点时电阻丝被分为上、下两部分，电阻分别为R1、R2．电源电压不变，当触摸点在竖直方向移动时，若测得R1两端电压减小，则R1阻值，触摸点P到屏下端的距离（均填“增大”、“减小”或“不变”）．19．如图甲所示是电阻R和小灯泡L的U﹣I图象，由图可知电阻R的阻值是Ω；若将电阻R与小灯泡L串联在电路中（如图乙），电流表示数为0.4A，则电源电压为V．20．小敏在探究串、并联电路的电流、电压、电阻之间的关系时，用了两个阻值不同的电阻R1、R2，它们阻值之比是5：3，如果它们串联在电路中，则电阻两端的电压之比；如把它们并联在电路中，则通过电阻的电流之比为．三．多选题（共4小题）21．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R 的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断不正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示数变大时，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线22．小明同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据可以得到的正确结论是（）A．电阻一定时，电流随电压的增大而增大B．电阻一定时，电压随电流的增大而增大C．电压一定时，电阻随电流的增大而减小D．电压一定时，电流随电阻的增大而减小23．在如图所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器的滑片由中点向右移动时，下列判断中正确的是（）A．电流表的示数减小B．电流表的示数增大C．电压表的示数增大D．电压表的示数不变24．研究电流跟电压、电阻关系如图示，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步中，实验要求是（）A．调节R1的滑片到不同位置B．保持R两端的电压不变C．保持电路中电流不变D．保持R不变四．实验探究题（共1小题）25．某同学在“伏安法测电阻”实验中，所用电源电压保持不变，滑动变阻器上标有“20Ω2A”字样．他正确连接电路，实验步骤正确，闭合电键后，电压表、电流表示数如图甲所示（1）图乙是该同学实验电路图，请你在（答题纸的相应位置）图中补上所缺导线，并标出电压表的正负（“+”、“﹣”）接线柱；闭合电建前，应将滑片P移到最（选填“左”或“右”）端；（2）电压表读数为V，电流表读数为A，由该组数据的R x的阻值为Ω．五．计算题（共5小题）26．如图所示的电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：（1）通过电阻R1的电流；（2）电阻R2的阻值．27．如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω．求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，R2两端的电压是多大？28．在如图所示的电路中，R1的阻值为50Ω，R2的阻值为75Ω，闭合电键S，电流表A1的示数为0.24A，求：（1）电压表V的示数；（2）电流表A2的示数；（3）电路的总阻值R．29．如图（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，闭合电键S，电流表A的示数如图（b）所示．求：（1）图（b）所示电流表A的示数，并简述理由；（2）R2的阻值．30．在如图所示的电路中，电源电压U=4V，电阻R1=20Ω．闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数为0.6A，求：（1）电流表A1的示数；（2）滑动变阻器连入电路的阻值．第17章《欧姆定律》章节复习资料【A1】参考答案与试题解析一．选择题（共10小题）1．根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零【解答】解：AB、影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故AB 错误；C、由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；D、电阻是导体本身的一种属性，与所加电压无关，故D错误．故选C．2．如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3，若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（）A．1：1 B．4：3 C．3：4 D．16：9【解答】解：由电路图可知，甲、乙同时为电压表，闭合开关S1、S2时，两电阻串联，电压表甲测R1两端电压，电压表乙测R2两端电压；通过两电阻的电流I相同，由I=可知，两电阻阻值之比：===，两电表都是电流表，只断开开关S2，两电阻并联，电流表甲测R2的电流，乙测R1的电流，两电阻并联，它们两端的电压U相等，通过两电表的电流之比：===，故B正确；故选B．3．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U﹣﹣I关系图象，从图中可以看出R1与R2的大小关系是（）A．R1＞R2B．R1=R2 C．R1＜R2D．无法确定【解答】解：由U﹣I图象（见下图）得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2．故选A．4．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A【解答】解：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．（1）当开关闭合，滑片由b端向a端移动的过程中，接入电路中的电阻减小，电路中的总电阻减小，由I=可知，电路中的电流增大，由U=IR可知，电压表的示数增大，故A错误；因电压表示数与电流表示数的比值等于定值电阻的阻值，所以，电压表示数与电流表示数的比值不变，故B正确；（2）当滑片移动中点时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.3A，则电压表的示数：U R=IR=0.3A×10Ω=3V，故C错误；（3）当滑片移到a端时，电路为定值电阻的简单电路，电流表测电路中的电流，则电流表的示数：I′===0.6A，故D错误．故选B．5．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A．电压表的示数增大，指示灯亮度增大B．电压表的示数减小，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．6．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变 D．电流表A2示数变小【解答】解：如图，电阻R1与滑动变阻器并联，当滑动变阻器的滑片P向右移动时，①因为电源电压保持不变，电压表测量并联支路电压或电源电压，故电压表V的示数不变；②滑动变阻器R2与电阻R1并联，电流表A2测量通过电阻R1的电流，当滑动变阻器的滑片P向右滑动过程中，R2阻值增大，电流表A2示数不变，当滑动变阻器的滑片P向右滑动过程中，R2阻值增大，由I=可知，电流减小，又因为电流表A1测量干路上的电流，所以电流表A1示数变小，故ABD错误，C正确．故选C．7．如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属划片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化，关于此装置的工作原理，下列说法中正确的是（）A．当油面高度升高时，油量表示数减小B．当油面高度升高时，电压表示数增大C．当油面高度降低时，油量表示数增大D．当油面高度降低时，电压表示数不变【解答】解：由电路图可知，两电阻串联，油量表（电流表）测电路中的电流，电压表测R′两端的电压．（1）当油面上升时，R接入电路的电阻变小，电路中的总电阻R变小，电源电压不变，由于I=可知，电路中的电流I变大，油量表的示数变大，电阻R′阻值不变，由U=IR可知，R′两端的电压变大，电压表示数变大，故A错误；B正确；（2）当油面下降时，R接入电路的电阻变大，电路中的总电阻R变大，电源电压不变，由于I=可知，电路中的电流I变小，油量表的示数变小，电阻R′阻值不变，由U=IR可知，R′两端的电压变小，电压表示数变小，故CD错误；故选B．8．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A【解答】解：由图示电路图可知，甲、乙均为电压表，闭合S1、S2时，两电阻串联，甲测R1两端电压，乙测两电阻串联电压，已知：U甲：U乙=1：3，则：U乙=3U甲，两电阻串联，通过两电阻的电流I相等，两电阻之比：=====，R2=2R1=20Ω，甲、乙均为电流表时，仅闭合S1，两电阻并联，乙测通过R1的电流，甲测干路电流，两电流表示数：I甲=+=+=0.9A，I乙===0.6A．故选C．9．如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1，R2为定值电阻，则下列说法正确的是（）A．当S1，S2都断开时，示数为零，示数为零B．当S1，S2都闭合时，示数为3V，有示数C．当S1闭合S2断开时，示数为3V，有示数D．当S1断开S2闭合时，示数为零，示数为零【解答】解：A、由图示电路图可知，当S1，S2都断开时，电路断路，电路电流为零，电流表示数为零，电压表直接接在电源两端，电压表示数等于电源电压3V，故A错误；B、由图示电路图可知，当S1，S2都闭合时，电阻R1被短路，只有电阻R2接入电路，电压表测电源电压，电压表示数为3V，电流表测电路电流，电流表有示数，故B正确；C、由图示电路图可知，当S1闭合S2断开时，两电阻串联接入电路，电压表测电阻R2两端电压，电压表示数小于电源电压3V，故C错误；D、由图示电路图可知，当S1断开S2闭合时，电路断路，电路电流为零，电流表示数为零，电压表接在电源两端，电压表示数等于电源电压3V，故D错误；故选B．10．在如图所示的电子压力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧的压缩长度与受到的压力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后（）A．电路中电流表的读数随压力的增大而增大B．电路中电压表的读数随压力的增大而增大C．滑动变阻器PB段R1的阻值随压力增大而增大D．把电压表改成压力计时表盘刻度均匀【解答】解：由图示电路图可知，滑动变阻器阻值全部接入电路，电流表测电路电流，电压表测滑动变阻器下半部分电压，压力增大时滑片向下移动，与电压表并联部分电阻阻值变小；A、压力增大时，电路总电阻保持不变，电源电压不变，由欧姆定律可知，电路电流不变，电流表示数不变，故A错误；B、压力增大时，滑片向下运动，与电压表并联部分电阻变小，电压表示数变小，故B错误；C、随压力增大，滑片向下移动，滑动变阻器PB段电阻R1的阻值减小，故C错误；D、设滑动变阻器总电阻为R，电路电流：I=，电压表示数：U V=IR1=R1，U与R是定值，电表示数与R1成正比，把电压表改成压力计时表盘刻度均匀，故D正确；故选D．二．填空题（共10小题）11．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为6V，R1的阻值为5Ω．【解答】解：由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1=1.2A，根据欧姆定律可得，电源的电压：U=I1R1=1.2A×R1，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由右图可知，I2=0.4A，U2=4V，滑动变阻器的最大阻值：R2===10Ω，串联电路中总电压等于各分电压之和，电源的电压：U=I2R1+U2=0.4A×R1+4V，电源的电压不变，1.2A×R1=0.4A×R1+4V，解得：R1=5Ω，电源的电压U=1.2A×R1=1.2A×5Ω=6V．故答案为：6；5．12．在串联电路中，若R1：R2=5：2，则通过两个电阻的电流之比是1：1，R1与R2两端的电压之比为5：2．【解答】解：∵两个电阻串联∴I1=I2，即：I1：I2=1：1，∴U1：U2=R1：R2=5：2故答案为：1：1，5：213．如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0～0.6A的电流表改装而成的，R0阻值为10Ω，电源电压为3V，R x是规格为“20Ω 1A”的滑动变阻器．当R x的滑片处于最上端时，电路中的电流是0.1A，此时油量表标示为0；当油面上升时，电路中的电阻将减小，电流将增大（以上两空选填“增大”或“减小”）．【解答】解：当油面上升时，滑动变阻器接入电路中的电阻变小，使电路中总电阻减小，电流增大，即电流表（油量表）示数增大；当R X的滑片处于最上端时，滑动变阻器接入电路的阻值最大，故电路中的电流为：I===0.1A．故答案为：0.1；减小；增大．14．如图所示的电路，电源电压恒定，已知R0=40Ω、R=5Ω，S1、S2都闭合时，电压表示数为9V；若只闭合S1时，电压表示数为1V，通过R的电流是0.2A．【解答】解：由电路图，S1、S2都闭合时，R0短路，电路为R的简单电路，电压表测电源的电压，所以则电源的电压U=9V；只闭合S1时，两电阻串联，电压表测R两端的电压，电流中电流I===0.2A，串联电路中电流处处相等，I=I R=0.2A，电压表示数：U V=U R=I R R=0.2A×5Ω=1V．故答案为：1；0.2．15．在如图所示的电路中，电源电压为6V，R1=4Ω，只闭合开关S1后，电压表的示数为4V，则电流表的示数为1A，电阻R2的阻值为2Ω．若同时闭合开关S1、S2，则电流表的示数变大，电压表的示数变大（均选填“变大”、“变小”或“不变”）．【解答】解：由图示电路图可知，只闭合S1，两电阻串联，电压表测R1两端电压，电流表测电路电流，电路电流：I==1A，由I=可知电阻R2的阻值：R2====2Ω；哟哟图示电路图可知，两开关都闭合时，电阻被R2短路，只有电阻R1接入电路，电压表测电源电压，电压表示数变大，电源电压不变，电路总电阻减小，由欧姆定律可知，电路电流变大，电流表示数变大．故答案为：1；2；变大；变大．16．如图所示，电源电压恒定，R1为20Ω，闭合开关S，断开开关S1时电流表示数为0.3A；若闭合S1电流表示数为0.5A，通过R2的电流为0.2A，则电源电压是6V，R2电阻阻值为30Ω．【解答】解：由图示电路图可知，闭合S，断开S1时，电路为R1的简单电路，若再闭合S1时，两电阻并联，电流表测干路电流；通过电阻R2的电流：I2=I﹣I1=0.5A﹣0.3A=0.2A；由I=可知，电源电压：U=U1=I1R1=0.3A×20Ω=6V；由I=可知，电阻R2的阻值：R2===30Ω；故答案为：0.2A；6V；30Ω．17．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将不变（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将不变，电压表示数与电流表A2示数的比值将变大（以上两空选填“变大”、“变小”或“不变”）．【解答】解：根据电路图可知，灯泡滑动变阻器并联，电流表A1测量灯泡支路电流，电流表A2测量干路电流，电压表测量滑动变阻器两端电压；因为并联电路中各支路互不影响，因此，闭合开关，滑片向左移动时，灯泡亮度不变，即电流表A1的示数不变；当滑动变阻器滑片向左移动时，电压表测量的阻值变大，由欧姆定律的变形公式U=IR可知，电压表的示数将变大，由欧姆定律可知，滑动变阻器所在支路的电流变小，电流表A2测量干路电流，则电流表A2的示数变小，所以电压表示数与电流表A2示数的比值将变大．故答案为：不变；不变；变大．18．智能手机上已普遍使用电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸P点时电阻丝被分为上、下两部分，电阻分别为R1、R2．电源电压不变，当触摸点在竖直方向移动时，若测得R1两端电压减小，则R1阻值减小，触摸点P到屏下端的距离增大（均填“增大”、“减小”或“不变”）．【解答】解：∵R1、R2串联，∴通过两电阻的电流相等，当R1两端电压减小时，∵U=IR，∴R1的电阻在减小，从电路图可以看出R1的电阻减小，应该是增大到屏下端的距离．故答案为：减小；增大．19．如图甲所示是电阻R和小灯泡L的U﹣I图象，由图可知电阻R的阻值是5Ω；若将电阻R与小灯泡L串联在电路中（如图乙），电流表示数为0.4A，则电源电压为3V．【解答】解：由I=可知，电阻阻值：R===5Ω，由图示图象可知，电流I=0.4A时，U L=1V，U R=2V，电源电压：U=U L+U R=1V+2V=3V；故答案为：5；3．20．小敏在探究串、并联电路的电流、电压、电阻之间的关系时，用了两个阻值不同的电阻R1、R2，它们阻值之比是5：3，如果它们串联在电路中，则电阻两端的电压之比5：3；如把它们并联在电路中，则通过电阻的电流之比为3：5．【解答】解：（1）因为串联电路中的电流处处相等，由I=可知，电压：U=IR，根据U=IR得：U1=IR1，U2=IR2，则U1：U2=IR1：IR2=R1：R2=5：3．（2）因为并联电路两端相等，根据I=得：I1=，I2=，则I1：I2=：=R2：R1=3：5．故答案为：5：3；3：5．三．多选题（共4小题）21．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R 的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断不正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示数变大时，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线【解答】解：由图示电路图可知，指示灯与变阻器串联连接在电源上，电压表测滑动变阻器两端电压；A、当水位不变时，滑片位置不变，电路是通路，滑动变阻器两端电压不变，电压表示数不变，指示灯亮，故A 错误．B、当水位下降时，滑动变阻器接入电路的指针减小，滑动变阻器分压减小，电压表示数变小，电路总电阻减小，电路电流变大，灯泡实际功率变大，指示灯变亮，故B正确；C、当电压表示变大，根据串联电路电压与电阻成正比的特点可知，变阻器连入电路的阻值变大，表明触头P向上移动，即水位上升；根据欧姆定律可知电流变小，所以指示灯变暗，故C正确．D、若将电压表改装成水位计，则电压表零刻度线时，即滑杆P位于R的a端处，由题干可知，此时水位最低，但不是水位计零刻度线，故D错误．本题选不正确的，故选：AD．22．小明同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据可以得到的正确结论是（）A．电阻一定时，电流随电压的增大而增大B．电阻一定时，电压随电流的增大而增大C．电压一定时，电阻随电流的增大而减小。

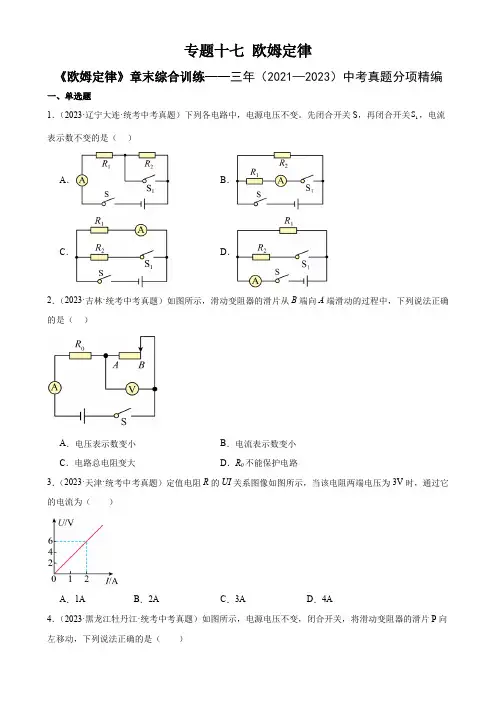

专题十七欧姆定律《欧姆定律》章末综合训练——三年（2021—2023）中考真题分项精编一、单选题S，电流1．（2023·辽宁大连·统考中考真题）下列各电路中，电源电压不变。

先闭合开关S，再闭合开关1表示数不变的是（）A．B．C．D．2．（2023·吉林·统考中考真题）如图所示，滑动变阻器的滑片从B端向A端滑动的过程中，下列说法正确的是（）A．电压表示数变小B．电流表示数变小C．电路总电阻变大D．R0不能保护电路3．（2023·天津·统考中考真题）定值电阻R的UI关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为（）A．1A B．2A C．3A D．4A4．（2023·黑龙江牡丹江·统考中考真题）如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表示数变小B．电压表示数变大C．小灯泡变亮D．滑动变阻器阻值变大5．（2023·辽宁抚顺·统考中考真题）如图所示的电路，闭合开关，将滑动变阻器的滑片从中点向左滑动。

下列说法正确的是（）A．电流表A1的示数变大B．电压表V的示数变大C．电流表A1与电流表A2示数的差不变D．电压表V与电流表A2示数的比值变小6．（2023·湖南常德·统考中考真题）图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中点，已知甲的最大阻值比乙的最大阻值大，闭合S后将两个滑动变阻器的滑片同时向左或向右移动。

且移动时始终保持两滑片之间的距离不变。

下列说法中正确的是（）A．向左移动时，电流表示数变小B．无论向左还是向右移动，电流表示数都变小C．滑片位于滑动变阻器中点时，电流表的示数最小D．滑片移动到滑动变阻器最右端时，电流表的示数最小7．（2023·湖北鄂州·统考中考真题）如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图像如图乙所示。

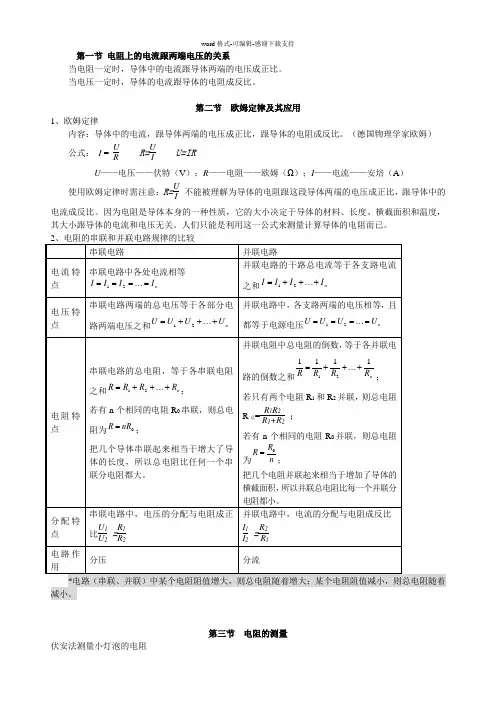

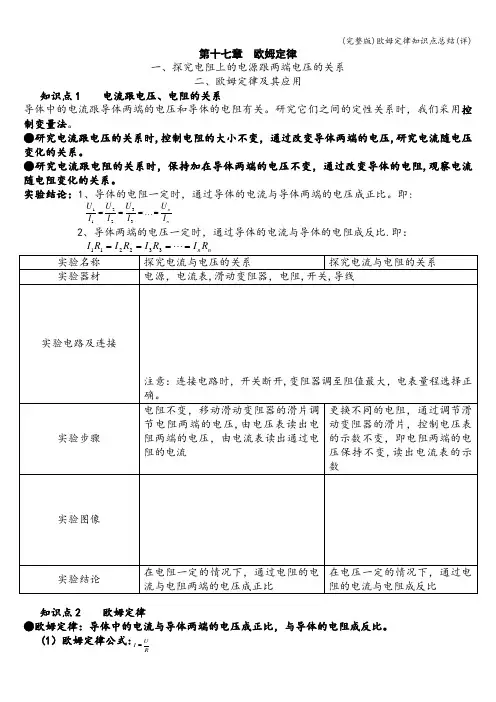

第一节电阻上的电流跟两端电压的关系当电阻一定时，导体中的电流跟导体两端的电压成正比。

当电压一定时，导体的电流跟导体的电阻成反比。

第二节欧姆定律及其应用1、欧姆定律内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）公式：I = URR=UIU=IRU——电压——伏特（V）；R——电阻——欧姆（Ω）；I——电流——安培（A）使用欧姆定律时需注意：R=UI不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。

因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。

人们只能是利用这一公式来测量计算导体的电阻而已。

第三节电阻的测量伏安法测量小灯泡的电阻【实验原理】R=U I【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。

【实验电路】【实验步骤】①按电路图连接实物。

②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=U I 算出小灯泡的电阻。

③移动滑动变阻器滑片P 的位置，多测几组电压和电流值，根据R=U I ，计算出每次的电阻值，并求出电阻的平均值。

【实验表格】次数电压U/V 电流I/A 电阻R/Ω 平均值R/Ω123 【注意事项】①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；②连好电路后要通过试触的方法选择电压表和电流表的量程；③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。

●电阻的串联（1）串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。

（相当于增加导体的长度）(2）串联电阻的总电阻的阻值等于各分值R串=R1+R2+……Rn。

（3）n个相同电阻串联时的总电阻为：R串=nR●电阻的并联(1）并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。

（相当于增加导体的横截面积）（2）并联电阻的总电阻的阻值得倒数等于各分电阻的阻值之和，即：nR R R R 111121+⋯++= 。

(3)n 个相同电阻串联时的总电阻为：nR R 0=。

（4）两个电阻R1和R2并联时的表达式为:R 总=错误!知识点3：伏安法测量小灯泡的电阻【实验原理】R=UI。

只要测出导体两端的电压和通过导体的电流,就可以测出（通过计算得出)这个导体的电阻的大小,测量和计算时严格要求单位的统一性，即电阻的单位是Ω，电压的单位V ，电流的单位是A ，这种测量电阻的方法叫伏安法。

这种通过测量电压和电流来测量电阻的方法是一种间接测量法.【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。

【实验电路】【实验步骤】①按电路图连接实物。

②检查无误后闭合开关，使小灯泡发光,记录电压表和电流表的示数，代入公式R=错误!算出小灯泡的电阻.③移动滑动变阻器滑片P的位置，多测几组电压和电流值,根据R=错误!，计算出每次的电阻值，并求出电阻的平均值。

次数电压U/V电流I/A电阻R/Ω平均值R/Ω123①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；②连好电路后要通过试触的方法选择电压表和电流表的量程;③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路.知识点4 额定电压●额定电压:用电器正常工作时所需的电压，叫做额定电压。

如果实际电压比额定电压高很多，很可能损坏用电器；如果实际电压比额定电压低很多，用电器就不能正常工作，有时还会损坏用电器。

●额定电流：用电器在额定电压下流过的电流叫额定电流。

例如,若灯泡标有“3。

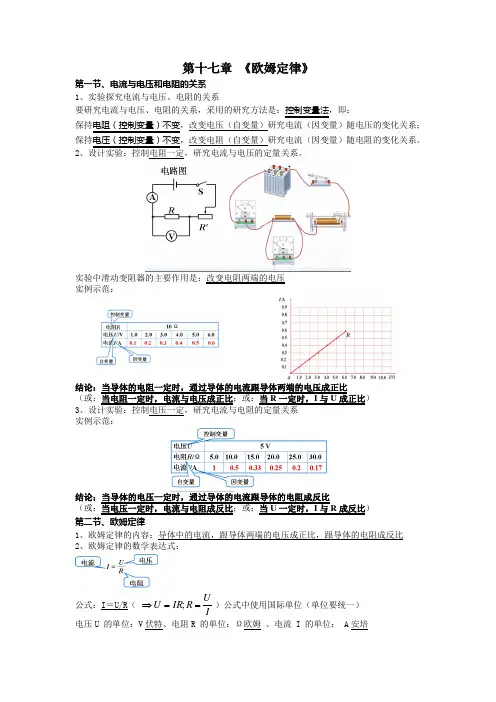

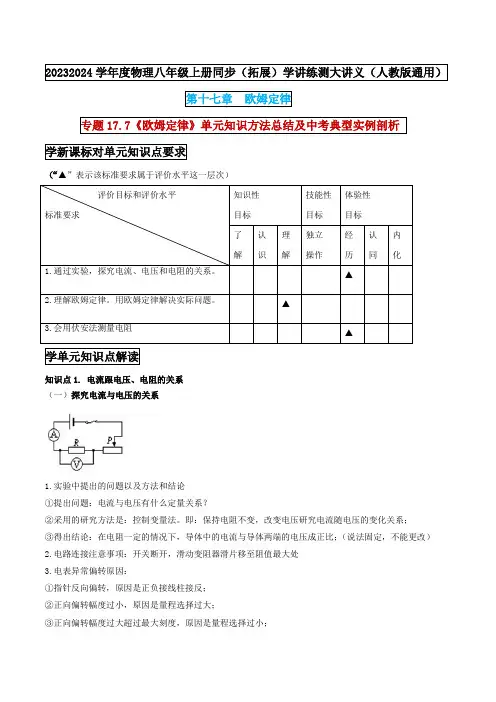

第十七章 《欧姆定律》第一节、电流与电压和电阻的关系1、实验探究电流与电压、电阻的关系 要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法，即： 保持电阻（控制变量）不变，改变电压（自变量）研究电流（因变量）随电压的变化关系； 保持电压（控制变量）不变，改变电阻（自变量）研究电流（因变量）随电阻的变化关系。

2、设计实验：控制电阻一定，研究电流与电压的定量关系。

实验中滑动变阻器的主要作用是：改变电阻两端的电压 实例示范：结论：当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比 （或：当电阻一定时，电流与电压成正比；或：当R 一定时，I 与U 成正比）3、设计实验：控制电压一定，研究电流与电阻的定量关系实例示范：结论：当导体的电压一定时，通过导体的电流跟导体的电阻成反比（或：当电压一定时，电流与电阻成反比；或：当U 一定时，I 与R 成反比） 1、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比 2、欧姆定律的数学表达式：公式：I ＝U/R （ IU R IR U ==⇒;）公式中使用国际单位（单位要统一） 电压U 的单位：V 伏特、电阻R 的单位：Ω欧姆 、电流 I 的单位： A 安培注：欧姆定律反映同一时刻、同一段电路中I 、U 、R 之间的关系，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。

3、应用欧姆定律进行计算的一般步骤：（1）读题、审题（注意已知量的内容）；（2）根据题意画出电路图；（3）在图上标明已知量的符号、数值和未知量的符号；（4）选用物理公式进行计算（书写格式要完整规范）。

4、因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。

5、串联电路的特点：（指R 1，R 2串联）○1电流：I=I 1=I 2（串联电路中，电流处处相等） ○2电压：U=U 1+U 2（串联电路中，总电压等于各部分两端电压之和） ○3电阻：R=R 1+R 2（串联电路中，总电阻等于各电阻之和） 把几段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度 ○4分压定律：U 1：U 2 =R 1:R 2；（串联电路中，各部分电路两端电压与其电阻成正比） ○5比例关系： I 1∶I 2=1:1（串联电路中，电流处处相等） 6、并联电路的特点：（指R 1，2○1电流：I=I 1+I 2（并联电路中，干路电流等于各支路电流之和） ○2电压：U=U 1=U 2 （并联电路中，各支路两端电压相等） ○3电阻：1/R=1/R 1+1/R 2（并联电路中，总电阻的倒数等于各支路电阻倒数之和） 两个并联电阻R 1、R 2把几段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

专题一探究电流与电压和电阻的关系1.在探究电阻一定时电流与电压关系的实验中，某同学连接的电路如图所示。

已知电源电压为3 V，滑动变阻器上标有“30 Ω 1 A”字样。

闭合开关，调节滑动变阻器，实验中得到的实验数据如表所示，下列说法不正确的是( )序号 1 2 3 4 5U/V 0.5 1.0 1.5 2.0 2.5I/A 0.10 0.19 0.42 0.39 0.49①第1次实验的数据不是他实验中实际测得的②第4次实验滑动变阻器接入电路的阻值与定值电阻的阻值之比为2：1③多次实验的目的是为了减小误差④该实验得出的结论是：通过导体的电流跟导体两端的电压与成正比A.③④B.①③C.②③④D.①②③④2.如图甲为小俊和小红在探究电阻一定时电流与电压关系的实验中连接的部分实物图。

(1)用笔画线代替导线将实物图连接完整，使滑片向右滑动时电流表的示数变大；(2)正确连接电路，闭合开关后，发现电流表无示数，电压表有示数，则电路可能出现的故障是 ;(3)排除故障后，测量出的数据如表，请在图乙的坐标纸中描点画出I—U 图象；实验次数 1 2 3 4 5 6电压U/V 0.4 0.8 1.2 1.6 2.0 2.4电流I/A 0.08 0.16 0.30 0.32 0.40 0.48(4)小俊和小红分析图象后得出了结论，为了使结论具有普遍性，小俊提出用刚才的实验器材增加实验次数，小红提出换用不同的定值电阻重复前面的实验。

你觉得科学合理的是 (选填“小俊”或“小红”)的方案；(5)他们发现另外一组同学画出的图象(如图丙)反映出的规律与自己的不同，请你分析该小组实验中可能存在的问题是。

3.某小组利用如图所示的电路探究电流与电阻的关系，电源电压不变，定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω。

滑动变阻器规格为“20Ω 1 A”。

数据序号 1 2 3 4 5电阻R/Ω 5 10 15 20 30电流I/A 0.48 0.24 0.16 0.12 0.08(1)某同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；(2)将5Ω的定值电阻接入电路，正确连接后，闭合开关，发现电流表无示数，电压表有示数，故障原因可能是(选填“定值电阻断路”或“定值电阻短路”)。

2023年中考复习九年级物理第十七章【欧姆定律】》专项训练卷一、计算题1．将两个电阻R1、R2串联在恒为6V的电源上，电阻R1=10Ω，R2=20Ω，闭合开关，求：通过电路的电流。

2．如图电源电压为3V，电阻R1为5Ω。

闭合开关S时，电流表A的示数为0.8A，求：（1）通过电阻R1的电流；（2）通电1min整个电路消耗的电能。

3．在如图所示的电路中，R1和R2是两个定值电阻，阻值分别为R1=2Ω，R2=8Ω，电源两端的电压保持不变。

闭合开关S后，10s内通过R1的电荷量是20C。

求：（1）通过R1的电流；（2）电源电压；（3）通过R2的电流。

4．有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：（1）电动机稳定转动时，线圈1min产生的热量；（2）电动机稳定转动1min输出的机械能；（3）此电动机将电能转化为机械能的效率为多少？5．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。

（1）求电源电压U；（2）若在电路中接入一个电阻R2，使得接入前后电流表的示数变化了0.4A，求电阻R2的阻值。

6．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知，元件A和B 的电阻分别为为多少Ω？7．在如图（a）所示的电路中，电源电压为12伏，电阻1R的阻值为10欧。

闭合开关S，电压表的示数为 4.8伏。

（1）求通过电阻1R的电流。

（2）求电阻2R的阻值。

（3）现用电阻0R替换电阻1R、2R中的一个，替换后闭合开关，电压表经过调整量程后，指针正好指在满刻度处，如图（b）所示。

求电阻0R的阻值及电流表的示数。

8．如图是某家用电炖锅的简化电路图。

电源电压为220V，1R和2R均为加热电阻。

当开关S接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。

试求：（1）电炖锅保温状态下电路中的电流是多少？（2）电阻1R的阻值是多少？（3）电炖锅保温状态下工作10min，电阻2R产生热量是多少？9．如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：（1）电阻R1的阻值大小；（2）电阻R2的阻值大小；10．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。

人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练（含答案）一、单选题1、如图所示电路，电源电压不变，当开关S闭合，变阻器滑片P向b端滑动时( )A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数不变2、如图，电源电压不变，闭合开关后，将滑动变阻器的滑片向右移动时，电路中( )A.电路的总电阻变小B.电流表的示数变大C.电压表的示数不变D.小灯泡的亮度变暗3、如图，电源电压保持不变，当开关闭合，滑动变阻器的滑片从左向右滑动时，下列判断正确的是( )A.电压表示数变大，灯变亮B.电压表示数变小，灯变亮C.电压表示数变大，灯变暗D.电压表示数变小，灯变暗4、如图所示，电源电压不变，R1是定值电阻，闭合开关S,滑片P向左移动时( )A.A1的示数不变B.A2的示数不变C.R2接入电路的电阻变小D.V与A1比值变小5、如图所示，这是小明设计的压力计电路原理图，当闭合开关S,A板受到向下的压力F增大时( )A.电流表A的示数变大B.电压表V的示数不变C.滑动变阻器R2接入电路中的电阻值变小D.电压表V的示数与电流表A的示数的比值变大6、如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中，闭合开关S,各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2,示数的变化量分别为∆U1、∆U2，下列说法正确的是( )A.V1示数变大，V2示数变小B.V1示数变大，∆U1>∆U2C.V1示数变小，V2示数和电流表示数之比变小D.V1示数变大，V2示数和电流表示数之比变小7、如图为一种测量环境湿度仪器的简化工作原理图。

电源电压恒为6V,定值电阻R为15Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10~20Ω，电压表量程为0~3V,电流表量程为0~0.6A。

闭合开关S,当环境的湿度增加，在保证两电表安全的情况下，下列说法中不正确的是( )A.R0在电路中的最小电阻值为15ΩB.电压表示数与电流表示数的比值不变C.通过R的最大电流为0.2AD.电流表示数变大，R0两端的电压变大8、如图所示的电路中，电源电压不变，R为定值电阻。

第十七章欧姆定律专题练习一、单选题1.如图所示的四种电路中，电阻R0为已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻R x阻值的电路是（）A. B.C. D.2.“节能减排，从我做起”，小吴同学养成了随手断开家中暂时可以不用的用电器的习惯．当他断开一个用电器后，家庭电路中不变化的物理量是（）A. 总电流B. 总电压C. 总电阻D. 总功率3.如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大4.定值电阻A和小灯泡B的电流与电压的关系如图所示。

请你根据图判断，下列说法中不正确的是A. 定值电阻A的阻值为5ΩB. 小灯泡B的阻值不可能与定值电阻A的阻值相同C. 将A和B并联后接在2V的电源两端，通电5s则电路消耗的总电能为7JD. 将A和B串联后接在电源两端，测得通过电路的电流为0.3A，则灯泡的功率为0.6W5.用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为I a，I b，a、b两端电压分别为U a，U b，则下列说法正确的是（）A. I a＞I b、U a=U bB. I a＜I b、U a=U bC. I a=I b、U a＞U bD. I a=I b、U a＜U b6.在用电流表、电压表测电阻的实验中，下列注意事项中错误的是（）A. 连接电路之前，先闭合开关B. 连接电路时，可以先从电源的负极开始C. 在无法估计被测值大小时，电流表、电压表应选用较大的量程D. 能将电压表直接接在电源的两极上7.二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A. U变大，I变大B. U变小，I变小C. U变小，I变大D. U变大，I变小8.在用伏安法测电阻的实验中，某同学列出下列几条注意事项，其中没有必要的是（）A. 连接电路过程中，开关始终是断开的B. 应从电源正极开始接线，开关应靠近电源正极C. 使用电表前要选择量程，调零D. 不准用导线将电源正、负极直接连在一起9.有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示。

第十七章专题训练动态电路综合计算1．在图所示的电路中，电源电压保持不变，电阻R1的阻值为12欧，滑动变阻器R2标有“100欧l安”字样。

闭合开关S，移动滑片P至某位置时，电流表示数为0.5安。

（1）求此时电阻R1两端的电压U1；（2）现将一个电压表正确接入电路。

闭合开关S，移动滑片P，在电路安全工作的情况下，电压表示数的变化范围为6伏~15伏；（a）请指出电压表接入的位置，并说明理由；（b）求最小电流I最小。

2．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。

当S1、S2断开，S3闭合时，电流表的示数为0. 45A；S1断开，S2、S3闭合时，电流表的示数为0. 75A．求：（1）电源电压为多少？（2）R2的阻值为多少？（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少？3．某型号汽车的油量显示电路如图甲所示，其中定值电阻R0=10Ω，R为压敏电阻（厚度不计），位于油箱底部，A表是一量程为0~0.6A的电流表，作为油量指示表。

压敏电阻的电阻值随汽油产生的压强的变化而变化，其对应关系如图乙所示。

已知加满汽油时油的深度为0.4m，A表示数为0.6A，汽油密度ρ油=0.7×103kg/m3，g取10N/kg。

求：(1)加满汽油时汽油在油箱底部产生的压强；(2)电源的电压；(3)汽油耗尽时电流表的示数。

4．图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。

已知电源电压为12V，定值电阻R0的阻值为30Ω。

湿敏电阻R的阻值随湿度变化的关系如图丙所示。

求：（1）当空气中的湿度为90%时，湿敏电阻R的阻值；（2）电压表的示数为9V时，电流表的示数；（3）电流表的示数为0.2A时，空气中大约的湿度。

5．空气质量指数是环境监测的重要指标。

如表中的空气质量等级是按照空气质量指数A划分的。

兴趣小组的同学们自制的空气质量监测仪，工作原理电路如图所示，用电压表显示空气质量指数。

已知电源电压U=18V，电压表量程为0～15V，定值电阻R0的阻值为100Ω，气敏电阻阻值R与A的关系为R=6×103Ω/A。

专题训练伏安法测电阻1. (2019·安徽)图甲为伏安法测电阻的实验电路图。

（1）闭合开关前，滑动变阻器的滑片P应置于________（选填“a”或“b”）端；（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小。

产生该现象的原因可能是：________；（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，则此时被测电阻两端的电压为________V，该电阻的阻值为________Ω。

2．（2019·湘潭）在“测量电阻”的实验中，设计了如图所示的电路图。

（1）请根据电路图，用笔画线代替导线将图中的器材连接成完整电路。

（2）按图甲所示电路连接器材时，开关要处于（选填“断开”或“闭合”）状态，滑动变阻器的滑片P应该滑到最（选填“左端”或“右端”）。

（3）闭合开关，将滑片P缓慢向右移动，电压表的示数将（选填“增大”或“减小”）。

（4）某次测量时，电压表的示数为1.5V，电流表的示数如图丙所示，为A，根据欧姆定律求出此时这个电阻R的阻值为欧姆。

（5）以上这种测量电阻的方法叫。

（6）为减小实验误差，我们应该多次进行正确测量，然后取电阻R的值。

3．（2019·大庆）用“伏安法”测量一只小灯泡的电阻。

甲乙实验数据表实验序号电压U/V 电流I/A 电阻R/Ω1 1.00 0.14 7.12 1.70 0.22 7.73 2.50（1）如图所示是实验电路图，图上的圆圈表示电表，其中a是，b是。

（2）某实验小组通过改变小灯泡两端的电压，进行了三次测量部分记录见实验数据表。

若电压表的示数为2.50V时，电流表的示数如图乙所示，请你填写实验数据表中的两个空格（小数点后位数与已有的物理量位数相同）。

4．(2019·重庆B)小明同学在“伏安法测电阻”的实验中：（1）在连接电路时，开关S应处于的状态，滑动变阻器的滑片P应放在电阻最的位置。
