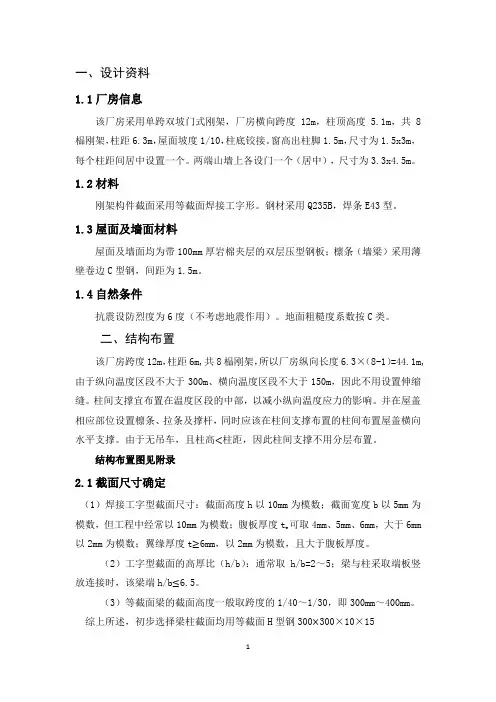

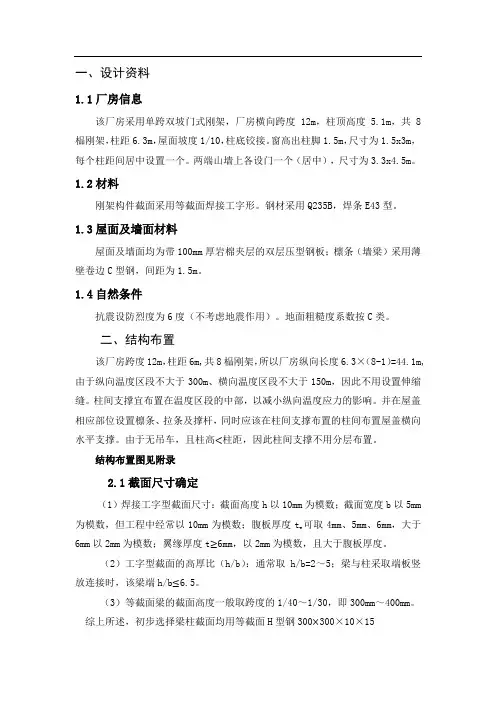

一、设计资料

1.1厂房信息

该厂房采用单跨双坡门式刚架,厂房横向跨度12m,柱顶高度 5.1m,共8榀刚架,柱距6.3m,屋面坡度1/10,柱底铰接。窗高出柱脚1.5m,尺寸为1.5x3m,每个柱距间居中设置一个。两端山墙上各设门一个(居中),尺寸为3.3x4.5m。

1.2材料

刚架构件截面采用等截面焊接工字形。钢材采用Q235B,焊条E43型。

1.3屋面及墙面材料

屋面及墙面均为带100mm厚岩棉夹层的双层压型钢板;檩条(墙梁)采用薄壁卷边C型钢,间距为1.5m。

1.4自然条件

抗震设防烈度为6度(不考虑地震作用)。地面粗糙度系数按C类。

二、结构布置

该厂房跨度12m,柱距6m,共8榀刚架,所以厂房纵向长度6.3×(8-1)=44.1m,由于纵向温度区段不大于300m、横向温度区段不大于150m,因此不用设置伸缩缝。柱间支撑宜布置在温度区段的中部,以减小纵向温度应力的影响。并在屋盖相应部位设置檩条、拉条及撑杆,同时应该在柱间支撑布置的柱间布置屋盖横向水平支撑。由于无吊车,且柱高柱距,因此柱间支撑不用分层布置。

结构布置图见附录

2.1截面尺寸确定

(1)焊接工字型截面尺寸:截面高度h以10mm为模数;截面宽度b以5mm

可取4mm、5mm、6mm,大于为模数,但工程中经常以10mm为模数;腹板厚度t

w

6mm以2mm为模数;翼缘厚度t≥6mm,以2mm为模数,且大于腹板厚度。

(2)工字型截面的高厚比(h/b):通常取h/b=2~5;梁与柱采取端板竖放连接时,该梁端h/b≤6.5。

(3)等截面梁的截面高度一般取跨度的1/40~1/30,即300mm~400mm。综上所述,初步选择梁柱截面均用等截面H型钢300×300×10×15

2.2截面几何特性

A(mm

²)

Ix

×

Iy

×

Wx

×

i

x

mm

i

y

mm

Wy

×

11850202006750135013175.5450

柱11850

202006750135013175.5450

三、荷载计算

荷载计算简图

3.1荷载取值计算

(1)屋面不可变荷载标准值(按水平投影面):0.5kN/㎡(包括构件自重);

(2)屋面可变荷载标准值(按水平投影面):0.4kN/㎡;

(3)基本雪压S

=0.35kN/㎡;对于单跨双坡屋面,屋面坡度α=5.71,

μz=1.0雪荷载标准值S

K

=S

×μz=0.35kN/㎡0.4kN/㎡,取屋面活荷载和雪荷

载中的较大值为0.4kN/㎡,不考虑积灰荷载。

(4)基本风压:0.35kN/㎡。按《门式刚架轻型房屋钢结构技术规程》的规定计算,基本风压ω0=1.0×0.35=0.3675kN/㎡,地面粗糙度系数按C 类。风荷载高度变化系数按《建筑结构荷载规范》的规定采用,当高度小于10m 时,按10m 高度处的数值采用,μz =0.74。风荷载体型系数μs ,迎风面柱及屋面分别为+0.80和-0.60,背风面柱及屋面分别为-0.50和-0.50。

3.2荷载标准值计算

(1)屋面恒荷载标准值:0.5×6.3=3.15kN/m (2)屋面活荷载标准值:0.4×6.3=2.52 kN/m (3)风荷载标准值:q k =1.05μs μz ω0×柱距

迎风面:柱上q 1=1.05×0.8×0.74×0.3675×6.3=1.44 kN/m 横梁上q 2=-1.05×0.6×0.74×0.3675×6.3=-1.08 kN/m 背风面:柱上q 3=-1.05×0.5×0.74×0.3675×6.3=-0.90 kN/m 横梁上q 4=-1.05×0.5×0.74×0.3675×6.3=-0.90 kN/m

荷载简图如下所示:

四、内力计算及组合

4.1刚架内力计算

1.44kN/m

1.08kN/m

0.90kN/m

0.90kN/m

注:剪力图:“+”表示方向“→”;

轴力图:拉为正,压为负。(1)在不可变荷载作用下内力图

M图(单位kN·m)

V图(单位kN)

-7.52

N图(单位kN)

(2)在可变荷载作用下内力图

M图(单位kN·m)

V图(单位kN)

-6.01

N图(单位kN)

(3)在风荷载作用下内力图(左风)

-6.61 M图(单位kN·m)

V图(单位kN)

N图(单位kN)

(4)在风荷载作用下内力图(右风)

-8.06

M图(单位kN·m)

V图(单位kN)

N图(单位kN)

4.2荷载组合

该结构只考虑承受屋面不可变荷载、屋面可变荷载、风荷载,所以进行刚架内力分析时,所需考虑的荷载效应组合主要有:

(1)1.2×不可变荷载+1.4×max{可变荷载,雪荷载};

(2)1.2×不可变荷载+1.4×风荷载;

(3)1.2×不可变荷载+0.85×1.4×(不可变荷载+风荷载)

4.3内力组合

根据不同荷载组合下的内力分析结果,找出控制截面的内力组合,控制截面的位置一般在柱底(1-1)、柱顶(2-2)、梁支座(3-3)、梁跨中(4-4)等截面。控制截面的内力组合主要有:

①最大轴压力N

和同时出现的M及V较大值。

max

和同时出现的N及V较大值。

②最大弯矩M

max

鉴于轻型门式刚架自重较轻,锚栓在强风下可能受到拔起力,需考虑③组合。

和同时出现的M及V较大值,出现在不可变荷载和风荷载

③最小轴压力N

min

共同作用下,当柱脚铰接时M=0。
