湿式电除尘器技术规范书

热电厂湿式电除尘器安全操作规程第一章脱硫湿式电除尘器操作规程1 概述煤粉锅炉烟气脱硫后湿式除尘器的配套装置，锅炉烟气经过石灰石-石膏法脱硫后排放烟雾夹带粉尘，存有石膏微粒造成石膏雨，对周边环境影响较大，为了解决这些问题，新增湿式除尘器设施，包括相关的主体设备、配电系统、自控系统、热风系统、冲洗水系统等配套公用工程部分。

湿式除尘器设计规模满足现有锅炉湿法脱硫后烟气的处理排放。

2 工艺流程湿式电除尘是用高压直流电、电场驱动烟气内微细粒子，使其加速沉降于沉降极（阳极）表面以除去烟气中酸雾的设备。

将直流高压电引入除尘器内，使悬挂在除尘器内的电晕极不断发射出电子，把电极间部分气体电离成正负离子，尘雾等颗粒碰到离子而荷电，按照同性相斥、异性相吸的原理，荷电后的尘、雾颗粒各向电极性相反的电极移动，正离子向电晕极移动，而电子和负离子则移向沉淀电极。

分散在气体中的尘雾与带负电离子相碰而荷电，在电场的作用下，带电的酸雾颗粒移向沉淀极内壁上，靠自重顺壁而下，落入湿电的壳体内，烟气得到净化。

烟气出口烟尘浓度＜5mg/Nm3。

正常工况下脱硫塔出口烟尘浓度＜5mg/Nm3，若偏离正常工况后脱硫塔出口烟尘浓度＞5mg/Nm3。

表4.1-湿式除尘器烟气参数湿电（湿式电除尘），下文统称为湿电。

3 主要设备湿电主要包括壳体，阳极系统，阴极系统，高压直流电源装置，自控装置，热风装置，冲洗装置4 湿电的启动4.1 湿电启动前的检查及试运：4.1.1 湿电内部检查试运（1）湿电内部清理（包括进出口管道）要求：设备内部外部干净无杂质、废料、工器具。

（2）检查设备内部阳极、阴极的绝缘。

用1000兆欧摇表达到绝缘度＞500MΩ(兆欧)以上。

（3）检查设备的接地电阻。

用1000兆欧摇表达到绝缘度＜2Ω（欧姆）以上。

4.1.2 湿电喷淋系统的试运喷淋对提高除雾器的效率，电场的清洁和长期稳定、安全运行作用非常明显和有效，特别是对湿电的安全运行和投运初期至关重要，这点应引起所有用户的重视和严格按要求进行。

湿式电除尘器技术规范一、总则本协议书适用于潍坊恒联浆纸有限公司3、4#锅炉石灰石石膏法脱硫塔后配套湿式电除尘器工程，它提出了湿式电除尘器的本体及其电气设备、辅助设备的功能设计、结构、性能、安装和试验等方面的技术规范。

在本协议书中提出了技术的说明，并未规定所有的技术要求和适用的标准，卖方提供一套满足规范书和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，满足相应要求。

卖方执行本协议书所列标准。

有不一致时，按较高标准执行。

设备采用的专利涉及到的全部费用均已包含在设备报价中，卖方保证买方不承担有关设备专利的一切责任。

卖方提供高质量的设备。

这些设备是成熟可靠、技术先进的产品，且制造厂已有相同容量机组合同设备制造、运行的成功经验。

合同签订之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求。

卖方保证提供的产品符合安全、健康、环保标准的要求。

卖方对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）的设备和零部件。

若本技术规范各附件前后有不一致的地方，以有利于设备安全运行、工程质量为原则，由买方确认。

工程联系文件、技术资料、图纸、计算、仪表刻度和文件中的计量单位均采用法定计量单位。

卖方提供给买方的所有技术文件、资料和图纸（包括国外的技术文件、资料和图纸）均用中文编写。

如用其他语言，买方将拒绝接受。

二、工程概况潍坊恒联纸浆有限公司3、4#(2×75t/h)锅炉分别采用电袋除尘器和三电场电除尘器，烟气由除尘器进入引风机后汇总进入一台石灰石石膏法脱硫塔，由于炉外湿法脱硫自身的特点，造成烟气中携带部分水分、气溶胶、脱硫浆液、盐分等物质，致使烟尘排放浓度超标。

在不改变原有设备的情况下，在脱硫塔后引风机前新增一台湿式静电除尘器。

湿式电除尘器作为烟气处理的最终精处理装置，使得出口粉尘排放浓度在20mg/Nm3以下，同时湿式电除尘器也可以作为脱除湿法脱硫塔后逃逸的酸水雾的电除雾器。

湿式电除尘器操作规程一、开车操作1、对高压线路进行绝缘遥测，遥测电阻在1000KΩ以上为合格。

2、检查本体排水管路是否通畅，及时疏通管路。

3、向本体里注入置换气体0.015MPa，检查本体气密性。

4、向绝缘箱注入氮气保护器，调整压力为微正压，即在绝缘箱体上部排气阀处，手可以感觉到有微风吹出。

需确保氮气内水分含量少且氮气压力不能过大。

5、通入蒸汽，保证吊挂绝缘瓷瓶周围蒸汽温度在90℃以上2个小时。

6、打开永久喷淋水，确保永久喷淋压力为0.5MPa至0.7MPa之间。

确保运行期间不能断水或水压不足。

7、对电场逐级升压，当二次电压在40KV以上且达到稳定时，方可开始投入裂解气。

8、向本体输入裂解气的同时，需要向吊挂瓷瓶输入天然气，输入天然气的压力必须略大于裂解气压力。

（输入天然气的作用是为吊挂瓷瓶进行气封，防止裂解气进入污染瓷瓶）9、在输入裂解气后，需进一步提高电场二次电压，根据实际投入裂解气的工况选择合适的二次电压。

选择原则为二次电压稳定，且一分钟内放电次数不能高于5次。

10、正常运行后要随时观察电场的二次电压二次电流变化，相应的进行升降档操作。

二、停车操作1、在停送裂解气的同时，降低除尘器的电流档位。

2、裂解气停止输入后，停止天然气的输入。

3、逐级降低电场投入电流档位，停止电场工作。

4、停止永久喷淋水的喷淋。

5、对箱体内进行氮气保护气置换。

6、停止绝缘箱氮气的输送。

7、缓慢停止蒸汽输送。

三、日常维护1、定期喷淋每个月需要喷淋2次，每次喷淋需要停止电场工作，喷淋水压在0.7MPa以上，喷淋摇杆要均匀摇动不少于30分钟。

定期喷淋后要遥测电场绝缘值，符合开车条件后方可对电场升压。

2、每个季度需对除尘器进行一次检修，检修内容包括清理阳极板及阴极丝，更换受损阴极丝，检查吊挂瓷瓶清洁情况，检查永久喷淋喷嘴雾化情况。

3、每年需对除尘器进行一次大修，大修需要更换阴极丝及吊挂瓷瓶，确保设备完好。

湿式电除尘器安全操作规程目录1.工作原理及结构概述1.1工作原理1.2湿式电除尘器结构2.湿式电除尘器运行维护说明2.1启动前检查2.2湿式电除尘器启动前试验2.3湿式电除尘器的启动2.4湿式电除尘器运行维护2.5系统操作说明2.6湿式电除尘器停机2.7湿式电除尘器停机检修2.8湿式电除尘器安全规范3.安全及反事故措施1.工作原理及结构概述1.1工作原理湿式电除尘器除尘原理与常规干式电除尘器除尘原理相同，仅是工作的烟气环境不同。

工作原理是依靠高压电放电原理使气体电离，烟气中粉尘颗粒和雾滴颗粒荷电后在电场力的作用下，收集在集尘极表面，干式电除尘器是利用振打清灰的方式将收集到的粉尘去除，而湿式电除尘器则是利用集尘极自身所收集到的湿烟气中的水份在极管表面形成一层水膜，在重力的作用下自上往下流淌，从而去除阳极管表面所收集到的粉尘。

并且还将依靠设置在极管上部的喷淋冲洗水定期或不定期地进行冲洗，从而更进一步地去除集尘极表面的粉尘。

湿式电除尘器运行过程如下：1.2湿式电除尘器结构121湿式电除尘器由壳体、电场区、流场分布装置、清洗系统、排污系统、窥视装置、热风系统、电气及控制系统等组成。

1.2.2壳体：壳体的主要功能是悬挂电除尘器的核心部件一阴极系统和阳极系统，其次是构成本体外壳。

除尘器外壳采用钢板焊接而成。

由立柱、墙板、顶板、阳极支撑、均流板支撑、清洗系统支撑，灰斗等部件组成。

在它内部装设了阴、阳极系统，是电除尘器的工作室。

壳体内部与烟气接触面均玻璃鳞片防腐。

1.2.3电场区：主要包括收尘极（阳极）、放电极（阴极）；阳极系统是除尘器中的集尘板，并与除尘效率由很大关系；阳极系统采用蜂窝状六角筒式、材料为2205。

产品使用性能均优于玻璃钢材质，具有伏安特性好，对粉尘比电阻变化的适应性强，截止电压比使用其它非金属材质如导电玻璃钢等的极管收尘器高1〜2万伏以上等长处，可有效提高大气污染物烟尘、粉尘和工业粉体回收效率，同时，其具有耐腐性强、易于清灰冲洗等优点，延长了设备使用寿命，降低了运行维护费和投资。

浙能绍兴滨海热电厂二期扩建工程湿式电除尘系统招标文件技术规范2016年1月目录附件1 技术规范 (1)1 总则 (1)1.1概述 (1)1.2工程概况 (2)1.3环境条件与设计条件 (3)2.1设备规范 (7)2.2性能要求 (9)2.3结构/系统配置要求 (11)2.4电气设备要求 (17)2.5仪表和控制要求 (28)2.6制造的基本要求 (36)3 标准、性能保证 (37)4 设计与供货界限及接口规则 (40)5清洁，保温油漆、包装、装卸，运输与储存 (41)6 湿式电除尘主要技术参数表 (43)附件2 供货范围 (49)附件3 技术资料及交付进度 (54)附件4 设备交货进度 (63)附件5 设备监造、检验和性能验收试验 (65)附件6 技术服务和联络 (69)附件7 分包与外购 (72)附件8 大（部）件情况 (73)附件9 技术差异表 (74)附件10 附图 (74)附件11性能考核条款 (75)附件12投标方要说明的其他问题 (76)附件13 安全文明施工协议 (77)附件1 技术规范1 总则1.1 概述1.1.1 本技术规范适用于浙能绍兴滨海热电厂二期扩建工程湿式电除尘器及其附属设备的采购和供货，提出了该设备的功能设计、制造、性能、检验、安装和试验等方面的技术要求。

1.1.2 本技术规范所涉及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方保证提供完全符合本技术规范要求和现行工业标准的优质产品。

1.1.3湿式除尘器应采用成熟可靠的技术。

1.1.4 从签订合同之后至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方遵守这些要求。

具体项目由买卖双方共同商定。

1.1.5 本招标文件所使用的标准，如遇与投标方所执行的标准不一致时，按较高的标准执行。

1.1.6投标方具有应用于国内单机容量300MW及以上燃煤发电厂的合同业绩。

技术规范潍坊恒联浆纸有限公司湿式电除尘器技术规范一、总则本协议书适用于潍坊恒联浆纸有限公司3、4#锅炉石灰石石膏法脱硫塔后配套湿式电除尘器工程，它提出了湿式电除尘器的本体及其电气设备、辅助设备的功能设计、结构、性能、安装和试验等方面的技术规范。

在本协议书中提出了技术的说明，并未规定所有的技术要求和适用的标准，卖方提供一套满足规范书和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，满足相应要求。

卖方执行本协议书所列标准。

有不一致时，按较高标准执行。

设备采用的专利涉及到的全部费用均已包含在设备报价中，卖方保证买方不承担有关设备专利的一切责任。

卖方提供高质量的设备。

这些设备是成熟可靠、技术先进的产品，且制造厂已有相同容量机组合同设备制造、运行的成功经验。

合同签订之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求。

卖方保证提供的产品符合安全、健康、环保标准的要求。

卖方对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）的设备和零部件。

若本技术规范各附件前后有不一致的地方，以有利于设备安全运行、工程质量为原则，由买方确认。

工程联系文件、技术资料、图纸、计算、仪表刻度和文件中的计量单位均采用法定计量单位。

卖方提供给买方的所有技术文件、资料和图纸（包括国外的技术文件、资料和图纸）均用中文编写。

如用其他语言，买方将拒绝接受。

二、工程概况潍坊恒联纸浆有限公司3、4#(2×75t/h)锅炉分别采用电袋除尘器和三电场电除尘器，烟气由除尘器进入引风机后汇总进入一台石灰石石膏法脱硫塔，由于炉外湿法脱硫自身的特点，造成烟气中携带部分水分、气溶胶、脱硫浆液、盐分等物质，致使烟尘排放浓度超标。

在不改变原有设备的情况下，在脱硫塔后引风机前新增一台湿式静电除尘器。

湿式电除尘器作为烟气处理的最终精处理装置，使得出口粉尘排放浓度在20mg/Nm3以下，同时湿式电除尘器也可以作为脱除湿法脱硫塔后逃逸的酸水雾的电除雾器。

WORD文档下载可编辑湿式电除尘器技术规范一、总则本协议书适用于潍坊恒联浆纸有限公司3、4#锅炉石灰石石膏法脱硫塔后配套湿式电除尘器工程，它提出了湿式电除尘器的本体及其电气设备、辅助设备的功能设计、结构、性能、安装和试验等方面的技术规范。

在本协议书中提出了技术的说明，并未规定所有的技术要求和适用的标准，卖方提供一套满足规范书和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，满足相应要求。

卖方执行本协议书所列标准。

有不一致时，按较高标准执行。

设备采用的专利涉及到的全部费用均已包含在设备报价中，卖方保证买方不承担有关设备专利的一切责任。

卖方提供高质量的设备。

这些设备是成熟可靠、技术先进的产品，且制造厂已有相同容量机组合同设备制造、运行的成功经验。

合同签订之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求。

卖方保证提供的产品符合安全、健康、环保标准的要求。

卖方对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）的设备和零部件。

若本技术规范各附件前后有不一致的地方，以有利于设备安全运行、工程质量为原则，由买方确认。

工程联系文件、技术资料、图纸、计算、仪表刻度和文件中的计量单位均采用法定计量单位。

卖方提供给买方的所有技术文件、资料和图纸（包括国外的技术文件、资料和图纸）均用中文编写。

如用其他语言，买方将拒绝接受。

二、工程概况潍坊恒联纸浆有限公司3、4#(2×75t/h)锅炉分别采用电袋除尘器和三电场电除尘器，烟气由除尘器进入引风机后汇总进入一台石灰石石膏法脱硫塔，由于炉外湿法脱硫自身的特点，造成烟气中携带部分水分、气溶胶、脱硫浆液、盐分等物质，致使烟尘排放浓度超标。

在不改变原有设备的情况下，在脱硫塔后引风机前新增一台湿式静电除尘器。

湿式电除尘器作为烟气处理的最终精处理装置，使得出口粉尘排放浓度在20mg/Nm3以下，同时湿式电除尘器也可以作为脱除湿法脱硫塔后逃逸的酸水雾的电除雾器。

湿式电除尘器操作规程1. 前言湿式电除尘器是一种常用的工业除尘设备。

本文档旨在规范湿式电除尘器的使用，保证其工作效果和安全性。

2. 设备介绍湿式电除尘器是一种使用高压电场对工业废气进行除尘处理的设备。

其最大特点是将废气与水混合，在高压电场作用下，将废气中的颗粒状污染物在水的作用下附着到电极板上，经沉积、排走而达到除尘的目的。

3. 操作流程1.开机前需要检查水循环系统是否正常运行，水箱水位是否到位。

2.检查高压电源是否正常。

若出现故障，需要立即停机维修。

3.开机前，需要确保水够，调整出水和进水的流量，保证水质清洁，流量稳定。

4.开机后，观察湿式电除尘器的工作情况，确保设备正常运行。

5.不得在开机状态下开启污水阀门，否则将影响设备的稳定性。

6.场地内要保持清洁，避免灰尘等杂物进入设备，影响设备的正常运行。

7.操作结束后，需要关闭高压电源，关闭水门，及时清洗设备内部和外部，并做好安全措施。

4. 操作注意事项1.湿式电除尘器使用前，需查看水箱水位是否在合适范围内，若水位较低应及时加水，以避免影响设备的正常运行。

2.操作人员应该定期检查高压电源的接地是否正常，确保设备不会存在漏电等危险。

3.操作人员应该注意个人安全，禁止在湿式电除尘器开机状态下触摸设备，避免发生人身伤害。

4.开启污水阀门的操作须在设备停机状态下进行，不得在开机状态下操作。

5.操作人员应注意设备的维护保养，定期清洗设备，确保设备的正常运行。

5. 维护保养1.湿式电除尘器应定期进行内部外部的清洗。

内部应每半年清洗一次，外部则需要根据实际情况进行定期清洗。

2.维护保养操作人员应做好个人防护措施，避免操作中的意外事故。

3.为了确保设备的正常运行，维护保养过程中需要注意检查设备的各个部件，如电极板、水泵、进水口、出水口等，发现问题及时进行维修或更换。

6. 故障处理在使用中如果出现故障，应立即停机，并按照以下步骤进行处理：1.如出现漏电或其他安全隐患，应立即停机，并报告相关人员。

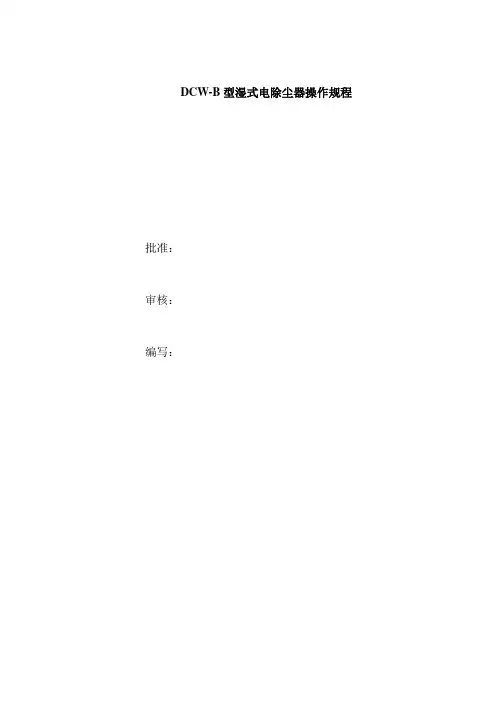

DCW-B型湿式电除尘器操作规程批准：审核：编写：目次1、湿式电除尘器系统的启动 (2)1.1 湿式电除尘器启动前准备工作 (2)1.2湿式电除尘器的启动操作 (2)1.3湿式电除尘器停止操作 (3)2、湿湿式电除尘器器安全措施 (4)3、运行中常见故障及处理 (4)4、湿式电除尘器的设备保护定值 (5)4.1 喷雾冲洗水泵...................................................................错误!未定义书签。

4.2 喷淋冲洗水泵 (5)4.3 电场冲洗水箱 (5)4.4 喷淋冲洗电动门 (6)4.5绝缘子箱吹扫风机 (6)4.6绝缘子箱吹扫风机母管加热器 (6)4.7高压控制柜 (6)4.8 电场喷淋冲洗顺控 (7)5、主要设备 (7)1、湿式电除尘器系统的启动1.1 湿式电除尘器启动前准备工作(1) 检修后的湿式电除尘器器须投运时，必须确认工作票已终结，并就地检查无危害人身、设备安全的情况下方可投入。

(2) 人孔门关闭并上锁，各部结合面严密不漏风。

(3) 喷淋水泵、吹扫风机能正常工作。

(4) 各热工控制仪表指示正确无误，楼梯平台完整清洁，照明充足。

(5) 湿式电除尘器设备部件完整，标志清晰正确，保温完好。

(6)检查低压绕组对地绝缘，用1000V的摇表测量，其阻值应大于300兆欧；检查高压输出端对地绝缘，用2500V的摇表测量，其阻值应大于1000兆欧。

(7) 高压整流装置内部完好，控制柜电流表，电压表指在零位，整流变油位正常，油质良好。

整流变已由“接地”位倒至“电场”位置。

(8) 所有仪表电源开关、保护装置、温度巡测装置、报警信号与指示灯完整齐备，且试验良好。

(9) 湿式电除尘器的各阀门是否动作正常。

1.2湿式电除尘器的启动操作（1）锅炉风组启动期间，湿式电除尘器吹扫风机都要至少保持一台运行状态。

脱硫运行前，吹扫风机及其吹扫风加热器都要提前4个小时投上，保证6个绝缘子箱温度>50℃，否则启动绝缘子加热器1（加热A1\B1\C1绝缘箱内绝缘子）和绝缘子加热器2（加热A2\B2\C2绝缘箱内绝缘子）。

4#湿式电除尘器操作规程编制单位：河北中科朗博环保科技有限公司二○一七年十一月4#湿式电除尘器操作规程1.1湿式电除尘器运转前的检查及确认事项：1.1.1湿式电除尘器的检查（1）清扫电场内部。

（2）检查各绝缘元件，绝缘瓷棒。

（3）检查接地线完好无损，高压机组连线可靠。

（4）阴极系统完好，各部尺寸误差在规定范围之内。

（5）高压隔离开关转动灵活，位置正确。

1.1.2湿式电除尘器的运转前的确认事项：（1）电场内、绝缘子室内无人工作，且人孔门关闭。

（2）湿式电除尘器试车（投运）前12小时，打开顶层平台带引线绝缘子室（1只）的2只电加热器（见图一），以及第三层平台的绝缘子室（1只）的2只电加热器（图一）使4只电加热器处于工作状态，每个绝缘子室内用热电偶控制温度上电加热器供电380V限80℃，下限60℃，上限下限间通过温控装置进行切换。

（4）湿式电除雾器试车（投运）前12小时，打开顶层平台3只绝缘子室的电加热器（见图二）以及第三层平台3只绝缘子室的电加热器。

（图二）（5）高压隔离开关电场连接（见图三、四）（图三）内有自带加热绝缘棒（常开，供电36V）打开隔离开关柜门旋转此手柄到电源（电场）位（图四）手柄切换到电源/电场位后须关闭隔离开关柜门。

湿式电除尘停机检修或操作人员需进入湿电部内，必须在高频电源停止供电后使隔离开关的手柄切换到接地位，以保护操作人员人身安全。

（6）电除尘器电场冲洗（湿电初次开机或停机时间较长后投运湿电电场需进行冲洗，如正常操作中短时间停机不需进行电场冲洗）A、首先确认冲洗槽液位，可在触摸屏上查看，也可在现场磁翻板液位计上查看，冲洗槽液位需保持在2000mm左右（见图五、六）。

（图六）（图五）B 、启动冲洗泵（见图七，图八）（图七）冲洗泵（图八）冲洗泵打开冲洗时间为1.5min（7）高压整流电源运行正常的确认（参照电源厂家使用说明书）。

1.2湿式电除尘器的投入运行1.2.1湿式电除尘器单台手动投入运行（1）湿式电除尘器的投入运行必须在 1.1.2确认各项完成15min 内进行（空载运行时间或在吸收塔喷淋层未打开、风机未启动状态下最长不得超过30min）。

国电聊城发电有限公司二期3#、4#（2×600MW）机组湿式电除尘改造（EPC）操作规程南京龙源环保有限公司（版）版权声明：本手册已记录版权。

未经南京龙源环保有限公司事前书面许可，任何单位及个人不得对该手册（部份或全数）进行拷贝、影印、制作、翻译或将其转化为电子、机械可读格式。

该手册已通过仔细审查，应具有相当靠得住性。

手册内容更新将以新版方式出版。

编制说明：本操作手册专门为国电聊城发电有限公司二期3#、4#（2×600MW）机组湿式电除尘器系统所编制。

本操作手册不能代替各个设备的利用说明书。

操作人员必需在阅读本操作规程的同时，仔细阅读各个设备利用说明书。

本操作手册如与厂内的其他操作规程有所冲突，请及时通知南京龙源环保有限公司，并一路协商修改。

目录第一章 (5)系统工艺描述 (5)工艺系统设计资料 (5)湿式除尘器工艺原理 (12)湿式电除尘器系统工艺描述 (12)第二章 (14)安全生产 (14)导言 (14)安全规程 (15)涉及的可能出现危险种类及相关安全防范办法 (17)第三章 (20)工艺及设备参数 (20)概述 (20)湿式电除尘器系统工艺及设备参数表 (20)第四章 (23)电气与控制系统 (23)总述 (23)电气设备控制方式 (23)高频电源系统 (25)高频电源故障与判断 (26)电气设备安全操作及维修注意事项 (28)仪控设备 (29)第五章 (37)系统启停与运行 (37)导言 (37)系统启动前准备 (37)系统启动步骤 (38)高压电源的检查与调试 (38)绝缘子室温控箱的调试 (40)热密封风系统的调试 (41)热密封风系统系统启动 (42)高频电源系统启动 (42)喷淋冲洗水系统启动 (44)运行操作人员须知 (45)系统停车 (45)第六章 (47)系统保护与常见故障处置 (47)导言 (47)按期保护 (47)常见故障分析 (48)第一章系统工艺描述工艺系统设计资料气象资料聊城市地处华北鲁西平原区，属于暖温带半干旱季风气候区，冬寒夏热，四季分明。

山东天源热电有限公司湿式除尘器技术规范书山东天源热电有限公司二〇一四年六月一、总则部分1 总则1.1 本规范书适用于山东天源热电有限公司的两套湿式电除尘器工程，本工程采用EPC方式（不包括土建施工），投标方负责湿式电除尘整体的设计、供货、施工及调试。

1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方提供符合本规范书和工业标准的优质产品。

1.3 投标方提供的设备应采用湿式静电除尘工艺，并完全符合本规范书的要求。

1.4 本规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.5 本规范书经招、投双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

1.6 签订合同之后至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方应遵守这些要求。

具体项目由招投标双方共同商定。

1.7 设备采用的专利涉及到的全部费用均已包含在设备报价中，投标方保证招标方不承担有关设备专利的一切责任。

1.8投标方必须有国内300MW及以上容量机组的湿式电除尘改造成功且正式投运正常的业绩，投标方对所提供的湿式电除尘装置的成套系统设计和设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。

分包（或采购）的产品制造商应事先征得招标方的认可。

对于投标方配套的控制装置和仪表设备，投标方应考虑和提供与电厂现有控制系统的接口并负责与控制系统的协调配合，直至接口完备。

1.9 投标方提供的设备、附件、备品备件、外部油漆等满足本工程所处的地理位置、环境条件要求。

1.10 按本规范书要求，投标方提出合同系统及设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑运行和维护等标准、说明清单给招标方确认。

1.11本规范书所提出的标准及规范均按提出的标准号执行国家及行业最新版本，条文中有不一致的部分，均按照高一级标准执行。

技术规范潍坊恒联浆纸有限公司湿式电除尘器技术规范一、总则本协议书适用于潍坊恒联浆纸有限公司3、4#锅炉石灰石石膏法脱硫塔后配套湿式电除尘器工程，它提出了湿式电除尘器的本体及其电气设备、辅助设备的功能设计、结构、性能、安装和试验等方面的技术规范。

在本协议书中提出了技术的说明，并未规定所有的技术要求和适用的标准，卖方提供一套满足规范书和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，满足相应要求。

卖方执行本协议书所列标准。

有不一致时，按较高标准执行。

设备采用的专利涉及到的全部费用均已包含在设备报价中，卖方保证买方不承担有关设备专利的一切责任。

卖方提供高质量的设备。

这些设备是成熟可靠、技术先进的产品，且制造厂已有相同容量机组合同设备制造、运行的成功经验。

合同签订之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求。

卖方保证提供的产品符合安全、健康、环保标准的要求。

卖方对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）的设备和零部件。

若本技术规范各附件前后有不一致的地方，以有利于设备安全运行、工程质量为原则，由买方确认。

工程联系文件、技术资料、图纸、计算、仪表刻度和文件中的计量单位均采用法定计量单位。

卖方提供给买方的所有技术文件、资料和图纸（包括国外的技术文件、资料和图纸）均用中文编写。

如用其他语言，买方将拒绝接受。

二、工程概况潍坊恒联纸浆有限公司3、4#(2×75t/h)锅炉分别采用电袋除尘器和三电场电除尘器，烟气由除尘器进入引风机后汇总进入一台石灰石石膏法脱硫塔，由于炉外湿法脱硫自身的特点，造成烟气中携带部分水分、气溶胶、脱硫浆液、盐分等物质，致使烟尘排放浓度超标。

在不改变原有设备的情况下，在脱硫塔后引风机前新增一台湿式静电除尘器。

湿式电除尘器作为烟气处理的最终精处理装置，使得出口粉尘排放浓度在20mg/Nm3以下，同时湿式电除尘器也可以作为脱除湿法脱硫塔后逃逸的酸水雾的电除雾器。

湿式电除尘器技术规范书XX工程湿电除尘器技术规范书发包方：承包方：2017年8月目录1、总则 (2)2、工程概况 ..................................... 错误!未定义书签。

2、工程概况 (3)3、设备运行方式、设计数据 (7)4、技术要求 (9)5、质量保证 (40)6、设计及供货范围 (45)7、技术资料及交付进度 (49)8、交货进度 (56)9、设备监造(检验)和性能验收试验 (57)10、技术服务和设计联络 (59)1、总则1.1 本技术规范书适用于循环流化床锅炉烟气超净排放改造工程的湿式静电除尘器设备，本技术规范书提出了湿式静电除尘器及其辅助设备的功能、设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术规范书中提出了最低限度的技术要求，并未规定所有的技术细节，也未充分引述有关标准和规范的条文，承包方应保证提供满足本技术规范书和现行工业标准要求的优质产品及相应服务。

对中国有关安全、环保等强制性标准，必须满足其要求。

1.3凡在承包方设计范围之内的外购件或外购设备，承包方推荐2至3家业绩良好的生产厂家供发包方确认。

1.4设备、系统采用的专利涉及到的全部费用均被认为已包含在设备报价中，承包方应保证发包方不承担有关设备专利的一切责任。

1.5在签订合同之后，到承包方开始制造之日的这段时间内，发包方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，承包方应遵守这个要求，具体款项内容由供需双方共同商定。

1.6本规范所使用的标准，如遇到与承包方所执行的标准不一致时，按较高的标准执行，但不应低于最新中国国家标准。

如果本规范与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文，承包方及时书面通知发包方进行解决。

1.7本规范为订货合同的附件，与合同正文具有同等效力。

1.8采用国际单位制。

1.9本工程采用KKS编码系统，承包方应根据发包方提供的原则对设备及其辅助系统的零部件进行KKS编码。
