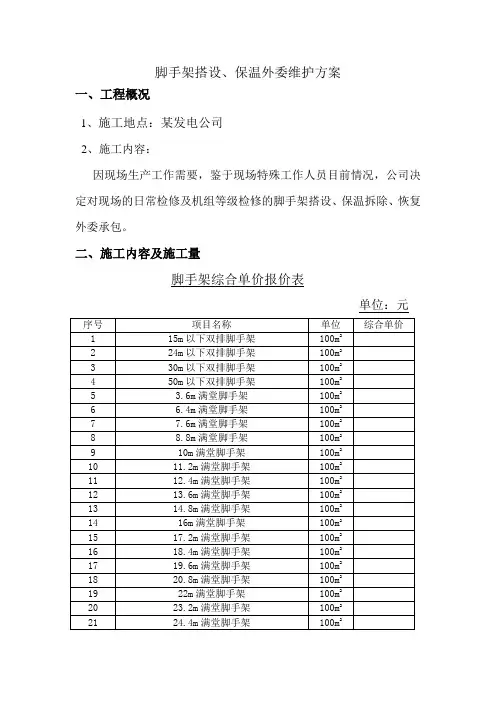

脚手架搭设、保温外委维护方案
一、工程概况
1、施工地点：某发电公司
2、施工内容：
因现场生产工作需要，鉴于现场特殊工作人员目前情况，公司决定对现场的日常检修及机组等级检修的脚手架搭设、保温拆除、恢复外委承包。
二、施工内容及施工量
脚手架综合单价报价表
单位：
元
设备保温报价表
:
管道保温招标范围
三、施工方案编制依据及遵循标准和规范：
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-001 J84-2000
《建筑施工门式钢管脚手架安全技术规程》GJ128-2000 J43-2000
《电力建设安全工作规程》DL5009.1-2002
水利电力部电力规划设计院关于颁发《火力发电厂热力设备和管道保温油漆设计技术规定SDGJ 59—84》的通知
《火力发电厂保温油漆设计规程》DL/T 5072—1997
《火力发电厂烟囱(烟道)内衬防腐材料》（DL-T901-2004）
《工业设备及管道绝热工程设计规范》（GB50264-1997）
《工业设备及管道绝热工程质量检验评定标准》（GB50185-1993）《设备及管道保温设计导则》（GB8175－1987）
《设备及管道保温技术导则》（GB4272－1992）
《工业设备及管道绝热工程施工验收规范》（GBJ126-1989）承包方式及相关规定：
1、采用分项报价整体承包方式进行招标。报价应含各种费用等与本方案项目施工相关的所有费用，由乙方完税并提供工程发票给甲方。
2、此价格包括脚手架搭设、保温拆除、恢复等项目的全部内容，在约定的工期内所发生的所有费用，不作调整。如实际发
生费用超出合同额度，乙方必须无偿完成超出合同额度工作量。
3、施工结束后，由甲乙双方共同对施工内容进行验收，验收合格后由甲方出具验收报告（有双方代表签字），根据工程量清单及规定的价款进行结算。
4、按月度进行结算，每季度结算一次，结算时按实际施工量与固定单价作为当月结算价款的总价。
5、承包期限2016年1月1日—2016年12月31日。
双方责任及义务
1、施工单位必须遵守甲方厂纪厂规及有关规章制度。
2、施工单位必须保证所派搭设脚手架人员是持证上岗人员（特殊工种：架工）。并到安全与环保监察部备案。施工人员按厂规要求着装，杜绝携带火种。同时佩带甲方出入证进出厂区。
3、脚手架的搭设所需工具、材料等全部由施工方负责。
4、乙方搭设的脚手架质量合格，如经甲方验收不合格，乙方负责无偿搭设或返工。
5、乙方收到甲方施工通知后1天内必须到达现场，乙方接到通知现场抢修时，1小时内必须组织好人员到达指定地点，否则甲方有权终止全部合同，因乙方延误施工对甲方产生的损失由乙方负责赔偿。
6、如因乙方人员不足或其他原因影响甲方工作需要，甲方有权指定其他施工队伍临时施工，发生的费用从合同额度内扣除。
四、施工措施
1、为保证施工安全，对脚手架的搭设、使用、验收、拆除进行
控制，特订本施工措施。
2、本措施规定了脚手架搭设、拆除施工程序、分级验收、使用维护的主要内容、实施要求等。
3、施工单位负责脚手管（杆）、扣件、脚手板、挂架等部件的维修、管理，确保所发放的材料符合安全技术要求。
4、所使用的脚手架管（杆）、扣件，必须提供出厂检验报告，产品合格证等有效证件、必须是具备生产能力的合法生产厂家生产。
5、脚手架管（杆）、扣件到场后由热动分场起重专业、安监部参加，进行检查、验证工作，确认无产品缺陷\满足安全要求后方可使用。
6、施工单位对脚手架整体高度在8米及以上脚手架搭设前，要编制施工组织方案经审批后方可进行施工。
7、脚手架的荷载不得超过270kg／㎡搭设好的脚手架应经使用单位及安监部验收合格并挂牌后方可交付使用，使用中应定期检查和维护。
8、一般脚手架的搭设、验收由使用分场安全员、使用班组的负责人检查验收。
9、脚手架搭设单位负责脚手架的日常维护工作。
10、使用单位的安全员参与所有脚手架使用前的验收，并对施工、使用过程进行巡视监督。
11、控制要求
11.1、从事脚手架搭设和拆除的架子工，必须持有地方政府或专
责机构颁发的有效证件，进入现场前必须进行安全技术教育和培训，考试合格后方可进入现场，工作前参加安全技术交底，明白交底内容并亲笔签字后方可上岗工作，严禁无证人员搭、拆脚手架。
11.2、脚手架搭设作业人员必须严格按作业指导书的要求搭设。
11.3、搭设特殊脚手架的作业指导书须单独编制，按重要施工项目的审批程序进行审批，施工单位组织实施。
11.4、严禁用钢（木）模板、开箱板、方（圆）木、钢管等代替脚手板。
11.5、脚手架搭设的技术要求，必须符合DL5009.1-2002《电力建设安全工作规程》、建设部JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》等规定。
11.6、正在搭设、拆除的脚手架必须拉设警戒区域，在明显位置悬挂“禁止使用”的标志。所有的脚手架搭设完毕必须挂牌公示，标明搭设人、搭设日期、允许载荷和使用单位。
11.7、脚手架的实际承重量严禁超过设计承重量。
11.8、当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。
12、钢管脚手架选材
12.1、钢管脚手架应用外经为48mm—51mm,壁厚为3mm—3.5mm 的钢管，长度以4m—6.5m及2.1m—2.8m为宜。凡弯曲、压扁、有裂纹或严重锈蚀的钢管，严禁使用。所用管材必须有出厂合格证、检验报告、安全资质证三证齐全。
12.2、扣件应有出厂合格证、检验报告、安全资质证三证齐全；凡有脆裂、变形或滑丝的，严禁使用。
12.3、钢脚手板应用厚2mm—3mm的A3钢板，规格长度为1.5m—3.6m宽度为23cm—25cm、肋高为5cm的为宜。板的两端应有连接装置，板面应有防滑孔。凡有裂纹、扭曲的不得使用。
13、脚手架搭设
13.1、脚手架搭、拆人员在进行施工作业前，必须接受技术人员的安全交底。
13.2、对架管、扣件、脚手板等材料进行使用前的检查验收，不合格品严禁使用。
13.3、荷载超过270kg∕㎡的脚手架或形式特殊的脚手架应进行设计，并经安监部负责人批准后方可搭设。
13.4、在构筑物搭设脚手架应验算构筑物强度。
13.5、脚手架不得钢、木混搭。
13.6、脚手架的立杆应垂直，钢管立杆应设置金属底座或加垫板。如遇松土时应增加扫地杆。
13.7、脚手架的两端、转角处以每隔6根-7根立杆，应设支杆及剪刀撑，支杆和剪刀撑与地面的夹角不得大于60°支杆埋入地下的深度不得小于30cm。架子高度在7m以上或无法设支杆时，竖向每隔4m、横向每隔7m必须与建筑物连接牢固。
13.8、脚手架应满铺，不得有空隙和探头板。脚手架与墙面的距离不得大于20cm。
13.9、在架子拐弯处，脚手板应交错搭接。
13.10、脚手板应铺设平稳并绑扎牢固，不平的地方用木板垫平钉牢。
13.11、脚手架的外侧、斜道和平台应搭设由上而下两道横杆及围栏组成的防护栏杆，上杆离架子底部高度1.05m--1.2m，并设18cm 高的挡脚板或设防护立网。
13.12、采用垂直爬梯时梯档应绑扎牢固，间距不大于30cm.严禁手中拿物攀登。
13.13、斜道板、跳板的坡度不得大于1︰3，宽度不得小于1.5m,并设防滑条，防滑条的间距不得大于30cm。
13.14、脚手架应经常检查，在大风、暴雨后及解冻期应加强检查，长期停用的脚手架，在恢复使用前应检查
13.15、非专业工种人员不得搭、拆脚手架。搭设脚手架时作业人员应挂好安全带，递杆、撑杆人员应密切配合。施工区域周围应设围栏和警告标志，并有专人监护，严禁无关人员入内。
14、脚手架搭设后的检验
14.1、脚手架搭设完毕，必须经相关人员检查验收，确认合格后挂牌使用。
14.2、搭设高度在10米及以下的脚手架，由使用单位安全员和使用班组负责人检查验收，检验合格后验证人在脚手架上挂验收卡。
14.3、搭设高度在10米以上的脚手架，由施工单位脚手架搭设负
责人、安监部人员、使用单位安全员、使用班组负责人检查验收，检验合格后验证人在《脚手架检验表》上签字认可后挂牌使用。
14.4、在带电区、易燃、易爆等危险区内搭设有可能对人身、设备、机械造成严重后果的脚手架，由搭设单位负责人、使用单位安全员、班组班组负责人、相关单位负责人、安监部负责人、负责检查验收，检验合格后验证人在《脚手架检验表》上签字认可后挂牌使用。
14.5、未经检查、验收、签证和挂牌的脚手架，严禁使用。
15、脚手架维护
15.1、经验证合格的脚手架，由使用单位负责施工过程中的检查，发现的问题及时向搭设人员反映,并要求搭设人员按规定进行整改。
15.2、脚手架的日常检修、维护由脚手架搭设单位负责。
16、脚手架拆除
16.1、脚手架拆除前，使用单位安全员、安监部人员、脚手架搭设单位负责人检查、验证脚手架的牢固性；对存有隐患的脚手架必须采取加固措施，确保脚手架拆除过程中的安全。
16.2、脚手架拆除前，拆除单位应在拆除区域必须拉设警戒绳，在各通道口悬挂“正在施工、禁止入内”警示牌，并设专人监护，无关人员禁止入内。
16.3、脚手架拆除应自上而下的顺序进行，严禁上下同时进行作业或将脚手架整体推倒。
16.4、拆除脚手架前，必须清理干净脚手架上和周围设备或建筑物上的遗留物。
16.5、拆除过程中严禁将铁丝、杆件、扣件、脚手板等从高空抛掷或放置在设备上，必须一次性拆除干净，当天运到指定地点，并分类摆放整齐。
16.6、施工单位需要将特殊脚手架进行部分拆除时，必须经相关单位负责人对方案的可靠性进行验证。对部分拆除后的特殊脚手架应采取加固措施，并组织相关部门重新验收合格后，方可进行再次挂牌使用。
16.7、脚手架拆除前应进行一次拆除前检查，检验合格后验证人在《脚手架检验表》上签字认可后，悬挂脚手架拆除警示卡方可进行拆除作业。
17、施工现场放置的各种脚手架部件，必须分类摆放整齐，严禁阻塞通道，在高空放置的部件，其边沿部分必须设置防坠落挡板。
18、在做好的地坪上搭设脚手架时，立杆的底部必须加保护垫板。
19、在已经油漆、保温的管道，贵重设备、仪表管道、重要设施等近处搭设脚手架时，严禁挤压、碰撞上述设备；严禁将脚手架焊接在设备上。
20、在带电区搭设脚手架时，必须用木杆件和尼龙软梯，严禁使用钢管、钢爬梯等金属材料。
21、当需要在人行通道处搭设脚手架时，第一道横杆距地面的高度必须大于2米，严禁利用通道或平台栏杆做脚手架的支撑。
22、在主要通道的上方搭设脚手架时，第一道横杆距地面的距离必须大于4米；由架子工在所有通道的明显处挂置醒目的提示和警告标志。
23、在搭设脚手架的过程中，严禁用相邻的脚手架作受力杆件。
