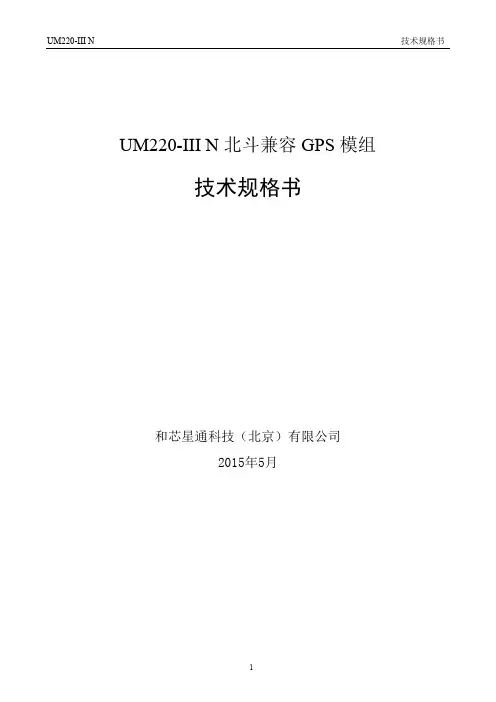

UM220-III N北斗兼容GPS模组
技术规格书
和芯星通科技（北京）有限公司
2015年5月
1.简介 (3)
2.技术指标 (4)
2.1.电气性能 (4)
2.2.环境特性 (4)
2.3.物理特性 (4)
3.外观尺寸和电气特征 (5)
3.1.GA833 轮廓:(毫米) (5)
3.2.脚位描述 (6)
3.3.推荐封装设计 (7)
4.参考设计 (7)
5.回流焊曲线 (8)
6.静电放电防护措施 (9)
7.潮湿敏感度等级 (9)
8.坐标系和默认产品规格 (10)
8.1 坐标系 (10)
8.2 默认指令 (10)
8.3 默认产品规格 (10)
1.简介
UM220-III N 高性能、低功耗、小尺寸、方便开发应用的BDS+GPS 双模式定位模块。
主要特征:
■最新的ARM9内核
■高跟踪灵敏度-160dBm
■平均冷启动时间32秒
■采用SoC方案
■通过串口输出NMEA
■尺寸规格: 12.4(宽) x 16.4(高) x 2.7(厚) 毫米
模块内部框图：
2. 技术指标
2.1. 电气性能
2.1.1 定位时间
1. 热启动时间：平均1秒
2. 温启动时间：平均32秒
3. 冷启动时间：平均32秒
2.1.2 灵敏度(空旷环境)
1. 捕获灵敏度: -147dBm
2. 跟踪灵敏度: -160dBm
2.1.3 其他指标
1. 高度: ≤18,288 m
2. 速度：≤515 m/s
3. 加速度：≤4G
2.1.4 功耗指标
1. 电源输入：3.3V DC 主电源和RTC供电
2. 电流大小: 小于80mA (不包含天线供电)
3. RTC电流: 小于30uA
2.1.5 接口
1.全双工串口, TTL接口, 默认9600波特率，其他波特率可以定制
2. NMEA 0183 4.1 版本ASCII 输出兼容老版本
2.2. 环境特性
1. 工作温度-40 ℃ to +85 ℃
2. 存储温度-45 ℃ to +85 ℃
2.3. 物理特性
1. 外观尺寸: 1
2.4(宽) x 16.4(高) x 2.7(厚) 毫米
2. 重量: 小于2克
3. 外观尺寸和电气特征
3.1. 轮廓: (毫米) (公差: ±0.2毫米)
3.2.引脚描述:
24个引脚描述见表5-1
3.2.1 秒脉冲
1．1PPS：秒脉冲输出，CMOS电平输出，可以用于时间同步等应用扩展。
3.2.2 串口
全双工串口，TTL输出。
1．RXA:串口输入。
2．TXA:串口输出。
3.2.3 电源输入描述
1．VCC: 主电源供电，提供给模组内部的芯片LDO供电
2．VBAT: 主要给RTC供电. 提供给模组内部的芯片LDO供电
具体指标见表5-2
表5-2
3
4．有源天线供电说明：
RF_IN 脚本身没有偏置电压输出，如果要接有源天线，需要额外的给有源天线供电。
5. RF_IN: BDS+GPS 信号输入，推荐使用有源天线。
3.3. 推荐封装设计：
3.3.1 推荐封装设计（毫米）：
（TOP VIEW）
4．参考设计
1、有源天线内部供电方式：
2、有源天线外部供电方式：
(根据实际天线规格)
5．回流焊曲线
推荐的回流焊曲线见下图:
6. 静电放电防护措施
UM220-III N 模组对静电比较敏感，需要做好防护措施。没有做好防护措施的运输，拿放，焊接，都会导致模组的损坏。
模组在使用时候，需要保证与底板直接的充分接触，如上图。
尤其是在焊接时候，RF_IN脚时候，需要做好静电防护措施。
7. 潮湿敏感度等级
模组在存放未焊接前需要做好干燥以及防潮。
The UM220-III N对湿度比较敏感, 要求符合湿敏度等级3。
湿敏度等级可以参考IPC/JEDEC J-STD-020，可以通过以下网址查询
。
8. 坐标系和默认产品规格8.1 坐标系
世界标准坐标系WGS84。
8.2 默认指令集
8.3 默认产品规格
参数Com A
输入协议NMEA
输出协议NMEA
波特率9600
停止位 1
数据位8
坐标系WGS84.
协议GGA, GSA, GSV, RMC
