汽车仪表板总成设计规范

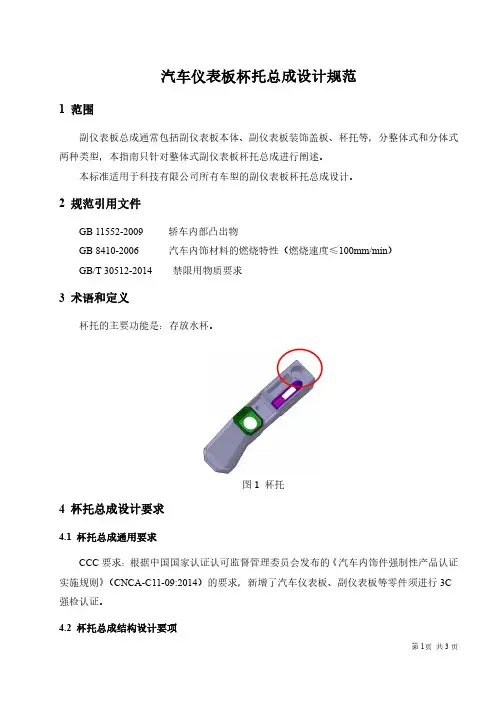

汽车仪表板杯托总成设计规范1范围副仪表板总成通常包括副仪表板本体、副仪表板装饰盖板、杯托等，分整体式和分体式两种类型，本指南只针对整体式副仪表板杯托总成进行阐述。

本标准适用于科技有限公司所有车型的副仪表板杯托总成设计。

2规范引用文件GB11552-2009轿车内部凸出物GB8410-2006汽车内饰材料的燃烧特性（燃烧速度≤100mm/min）GB/T30512-2014禁限用物质要求3术语和定义杯托的主要功能是：存放水杯。

图1杯托4杯托总成设计要求4.1杯托总成通用要求CCC要求：根据中国国家认证认可监督管理委员会发布的《汽车内饰件强制性产品认证实施规则》（CNCA-C11-09:2014）的要求，新增了汽车仪表板、副仪表板等零件须进行3C 强检认证。

4.2杯托总成结构设计要项副仪表杯托的主要尺寸是85mm，最小一般不小于60mm，如果把杯托内部的直径85mm 和深度85mm减少，这样会造成设计的杯托可适用的杯子范围缩小，所以尽可能的采用大的尺寸来设计杯托。

4.3典型断面设计杯托典型断面详细设计是杯托结构设计阶段前期的工作内容，是指导详细工程设计阶段数模构件的先导性文件。

主要是构思强度和刚度的要求，在满足造型和总布置的前提下进行分块，实现总成构件的配合，完成其他系统在整车中的安装。

1）保持断面尺寸一致性，避免断面形状和尺寸急剧变化2）分块合理，整体造型美观3）避免零件干涉4.4人机布置设计人机工程学是运用生理学、心理学及社会学等方面的科学知识，通过对人体尺度和操作范围、人的视觉和光的效应、听觉信息的传递和噪声干扰、人体对环境的适应性等的研究，以求从主观和客观上使汽车的各种性能更好地适应消费者需求。

人机工程学的任务就是根据人的心理和生理特点，通过数理统计的方法，从概率中找出规律来指导汽车车身设计。

人机布置设计主要借助于SAE的方法和工具，人机布置设计时考虑的人机工程问题大致归纳为以下四点：1）汽车驾驶操纵系统人机界面的优化匹配2）汽车行车安全性及车内乘员的人体保护技术3）乘员的乘坐舒适性4）驾驶员的驾驶适宜性5总结本设计规范较为详细的介绍了杯托总成的设计流程及设计参考，其中设计参考数值可根据具体项目确定实际数值，设计流程也可根据实际项目稍做修改。

仪表板设计规范初版 20XX0413Q/JT 江苏金坛汽车工业有限公司企业标准Q/JT —20XX仪表板设计规范简介20XX - 04 - 30发布 20XX -05 - 10实施江苏金坛汽车工业有限公司发布 Q/JT —20XX前言本标准依据GB/T 给出的规则起草。

本标准江苏金坛汽车工业有限公司产品中心提出。

本标准江苏金坛汽车工业有限公司产品中心技术开发三部归口。

本标准江苏金坛汽车工业有限公司产品中心技术开发四部起草。

本标准主要起草人：本标准于20XX年4月首次发布；IQ/JT —20XX仪表板设计规范简介一、简要说明简述现代轿车的仪表板总成一般分成两部分，一部分是指方向盘前的仪表板和仪表罩及平台，另一部分是指司机旁通道上的副仪表板。

其中仪表板是安装指示器的主体，集中了全车的监察仪表，通过它们揭示出发动机的转速、油压、水温和燃油的储量，灯光和发电机的工作状态，车辆的现时速度和里程积累。

有些仪表还设有变速档位指示，计时钟，环境温度表，路面倾斜表和地面高度表等。

按照现时流行的款式，现代轿车多数将空调，音响等设备的控制部件安装在副仪表板上，以方便驾驶者的操作，同时也显得整车布局紧凑合理。

仪表板总成在车厢里处于中心的位置，非常引人注目，它的任何疵点都会令人感到浑身不舒服，因此汽车制造商是非常重视轿车仪表板总成的制作水平，从制作工艺上可以表现出制造公司的设计与工艺水平，从装饰风格上可以表现出这个国家或地区的文化传统。

一种成功的轿车仪表板总成，既要融入轿车的整体，体现出它是轿车不可分割的一部分；又要体现出轿车的个性，使人看到仪表板就会想到车子的形象。

仪表板简称IP,是汽车内饰的重要组成部分。

设计该产品的目的于仪表板的特殊位置，处于正副驾驶员的前方，在整个坐舱系统占用了很大的空间和视野，所以设计好该产品对于提高整车内饰质量有很直接有效的作用。

仪表板的面积很大，故对造型的影响起了举足轻重的作用，对于新车型的开发，从实用新型方面来讲，对造型提出了较高的要求；仪表板的外面装有仪表和各类操纵件，里面装有空调等各类车身附件，对空间和结构的要求都很复杂，在设计中应特别精心，对于仪表板的布置和结构设计尤其要考虑充分，校核全面；仪表板的设计要充分考虑到人机工程学，主要为仪表板上各种开关件及杂物盒、点烟器等的布置要尽量满足人体工程学的要求，既要美观，又要方便实用；仪表板需要满足国家强检项目，主要是除霜的要求，前方视野的要求和燃烧特性要求，除霜对空调和仪表板同时提出要求，并借助CAE分析及样件制作来满足条件，前方视野对方向盘、仪表板等同时提出要求，要求在造型和总布置阶段就对视野校核完整，关于燃烧特性及气味性等其他要求，我们必须在仪表板的材料上下功夫，争取在相应价位的车上采用物美价廉的材料。

内饰件设计规范编制:日期:校对:日期:审核:日期:批准:日期:20XX-03-15发布 20XX-03-15实施XX公司发布一概述汽车内饰件是和乘员接触的最紧密、最直接的局部系统环境，该环境直接关乎驾乘人员的舒适感受、安全和健康，内饰设计质量的重要性日益突出。

本规范将指导本公司汽车产品内饰主要系统的设计方法。

二仪表台的设计2.1 设计规则1. 仪表台边界尺寸必须满足设备、工艺和材料的极限要求；2. 基于整车设计任务书确认仪表台基本结构参数；3. 推荐使用管梁结构，简化结构、降低成本；4. 仪表台管梁、手套箱、方向盘盖板等附件尽可能沿用，以缩短开发周期、提高可靠性、并有效降低成本；5. 塑料件的突出或凹陷部分出模角度控制在0-25°，以降低模具设计、制造成本；6. 安装在本体上的附件外凸特征尽量减小，以降低模具设计、制造成本；7. 尽量减少紧固件的种类，推荐螺栓不超过5种，螺母不超过4种，卡子不超过3种，表面盖扣不超过两种；8. 配合仪表台内的功能件，推荐使用半圆形结构设计特征；9. 气囊安装之间推荐使用成熟沿用件，以降低结构风险和开发成本；10. 如有参考养车，驾驶位置人机工程参数推荐使用原车设计，可大大减小设计风险和成本。

2.2 仪表台设计规范参数三遮阳板性能标准3.1 设计引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 8410 汽车内饰材料燃烧特性GB 11562 汽车驾驶员前方视野要求及测量方法QC/T 629 汽车遮阳板QC/T 484 汽车油漆涂层QC/T 625 汽车用涂镀层和化学处理层QC/T 236 汽车内饰材料性能的试验方法QC/T 15 汽车塑料制品通用试验方法3.2 性能要求3.2.1 结构形式遮阳板按转动方法分为两种型式，分别如表1和图1所示。

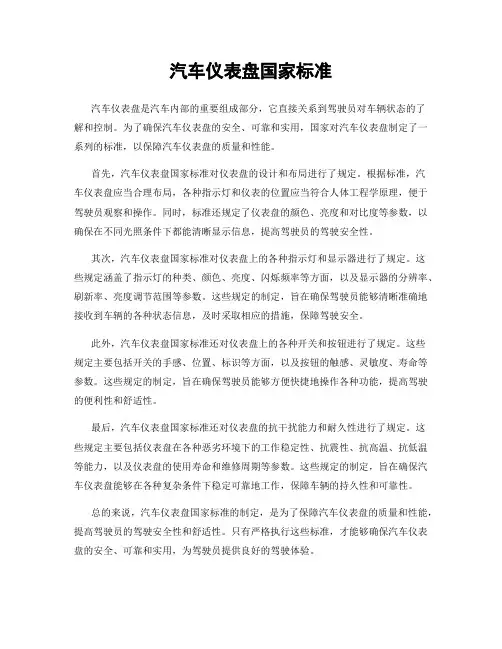

汽车仪表盘国家标准汽车仪表盘是汽车内部的重要组成部分，它直接关系到驾驶员对车辆状态的了解和控制。

为了确保汽车仪表盘的安全、可靠和实用，国家对汽车仪表盘制定了一系列的标准，以保障汽车仪表盘的质量和性能。

首先，汽车仪表盘国家标准对仪表盘的设计和布局进行了规定。

根据标准，汽车仪表盘应当合理布局，各种指示灯和仪表的位置应当符合人体工程学原理，便于驾驶员观察和操作。

同时，标准还规定了仪表盘的颜色、亮度和对比度等参数，以确保在不同光照条件下都能清晰显示信息，提高驾驶员的驾驶安全性。

其次，汽车仪表盘国家标准对仪表盘上的各种指示灯和显示器进行了规定。

这些规定涵盖了指示灯的种类、颜色、亮度、闪烁频率等方面，以及显示器的分辨率、刷新率、亮度调节范围等参数。

这些规定的制定，旨在确保驾驶员能够清晰准确地接收到车辆的各种状态信息，及时采取相应的措施，保障驾驶安全。

此外，汽车仪表盘国家标准还对仪表盘上的各种开关和按钮进行了规定。

这些规定主要包括开关的手感、位置、标识等方面，以及按钮的触感、灵敏度、寿命等参数。

这些规定的制定，旨在确保驾驶员能够方便快捷地操作各种功能，提高驾驶的便利性和舒适性。

最后，汽车仪表盘国家标准还对仪表盘的抗干扰能力和耐久性进行了规定。

这些规定主要包括仪表盘在各种恶劣环境下的工作稳定性、抗震性、抗高温、抗低温等能力，以及仪表盘的使用寿命和维修周期等参数。

这些规定的制定，旨在确保汽车仪表盘能够在各种复杂条件下稳定可靠地工作，保障车辆的持久性和可靠性。

总的来说，汽车仪表盘国家标准的制定，是为了保障汽车仪表盘的质量和性能，提高驾驶员的驾驶安全性和舒适性。

只有严格执行这些标准，才能够确保汽车仪表盘的安全、可靠和实用，为驾驶员提供良好的驾驶体验。

商密×级▲仪表板总成开发规范2006-03-10发布200×-××-××实施长安汽车(集团)有限责任公司发布—200×前言本规范按照长安汽车（集团）有限责任公司技术规范的标准格式的规定进行编写。

本规范由长安汽车（集团）有限责任公司提出。

本规范由长安汽车（集团）有限责任公司科技委管理。

本规范起草单位：长安汽车工程研究院本规范主要起草人：苏忠、王晓、苏童本规范批准人：（五号宋体）Ⅰ—200×引言汽车的自主开发是中国汽车业健康发展的必经之路。

也是长安车的生存之本。

在汽车内外饰开发设计中，仪表板总成设计是最难的，它代表着内外饰件自主开发设计的水平和标准。

在此，特编写此规范——《仪表板总成设计规范》，希望将自己多年来对仪表板设计的理解及经验与大家共同分享，更希望对对那些刚刚接触到仪表板开发的人员和对长安公司的自主开发有一些帮助。

本规范尚有许多不足之处，希望大家能给予指正。

—200×仪表板总成开发规范1 范围本规范规定了汽车仪表板总成在开发设计过程中应遵守一些要求和标准，规定了仪表板总成开发的一般过程、材料的选择、结构及生产工艺等。

本规范适用于注塑成型为主、搪塑、吸塑软化生产工艺的M1、N1类车辆。

2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB 4094-1999 汽车操纵件、指示器及信号装置的标志GB 11552-1999 轿车内部凸出物GB 11555-1994 汽车风窗玻璃除霜系统的性能要求及试验方GB 11556-1994 汽车风窗玻璃除霜系统的性能要求及试验方法GB 11562-1994 汽车驾驶员前方视野要求及测量方法CM VR A01-01 车辆识别代号（VIN）管理规则QC/T 29089-92 汽车软化仪表板表皮GB8410 汽车内饰材料燃烧特性试验方法GBT1040 塑料拉伸试验方法HG 2-167 塑料撕裂强度试验方法GB7141 塑料热空气老化试验方法（热老化箱法）通则GB 9344 塑料氙灯光源曝露试验方法GB 2410 透明塑料透光率和雾度试验方法CM VR A01-01 车辆识别代号（VIN）管理规则GB/T 15585-1995 热塑性塑料成型收缩率的测定GB1634.1-2004 塑料变形温度的测定（通用试验方法）GB/T1843-1996 塑料悬臂梁冲击试验方法GB9342-1988 塑料弯曲性能试验方法QC/T15-1992 塑料洛氏硬度试验方法QC/T17-1992 汽车塑料制品通用试验方法3 设计内容3.1 设计输入3.1.1 市场定位及设计任务书市场定位：根据制造厂对整车的市场定位，包括市场预测、销售目标人群、确定仪表板的整体风格、目标价格及档次。

仪表板横梁设计规范仪表板横梁设计规范1 范围本标准规定了仪表板横梁的设计要点。

本标准适用于轿车、SUV等车型的设计。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 1771-2007 色漆和清漆耐中性盐雾性能的测定GB/T 9279-2007 色漆和清漆划痕试验GB11552-2009 乘用车内部凸出物3 术语和定3.1 仪表板横梁在车身系统中的布置仪表板横梁总成安装在驾驶室的前端，主要作用是将仪表板和车身固定起来，同时将转向管柱、安全气囊、线束，电器盒等电器附载件装配固定起来，支撑仪表板总成等负载件的整体刚性，同时正碰实验时对驾驶室起到加强保护的作用。

如图1：图13.2 仪表板横梁简要说明仪表板横梁总成主要零部件如图2：图2（1-横梁左侧安装支架，2-横梁右侧安装支架，3-中间固定支架，4-前挡板固定支架，5-转向管柱安装支架，6-管梁,7-手套箱支架，8-PAB 安装支架，9-保险丝盒安装支架，10-CD 机安装支架,11-空调安装支架）以上是横梁的主要零部件，若要出口欧美，则在正副驾驶侧增加膝盖碰撞吸能支架，其他相关固定1234 56 8971011车身机舱仪表板横梁仪表板装置前地板中通道支架则根据分布在仪表板系统上的电器件及仪表板自身固定的要求分布。

横梁中间管梁本体的材料通常采用20#无缝钢管和Q195焊管，各支架的材料根据支架的厚度来定，如果厚度在1.8mm以内，则选用DC01的材料，如果厚度在1.8mm以上的则选用SPHC的材料；横梁支架冲压成型后通过悬挂点焊和CO2气体保护焊接成品。

4 仪表板横梁主要零件的设计要点4.1 横梁的设计满足以下几点要求：a.满足整体刚性（通过CAE分析）；b.支持转向管柱功能，满足NVH要求；c.支持线束、电器件的固定；d.支持仪表板装置等塑料件的固定；e.支持安全气囊的固定，为安全气囊的顺利爆破提供支撑；f.在满足强度的要求、NVH等试验的要求下最大限度的减轻重量，同时尽可能的将各支架工艺简易。

主仪表台总成要求说明编写：日期：校对：日期：会签：日期：审核：日期：批准：日期：修订信息:1工程概要1.1 概述：XX技术研究院为完成XX项目中有关产品设计的工程责任而编制了此份要求说明(SOR)。

XX公司将具体负责在SOR中提供的零部件和子系统的工程与产品设计、二维图纸或三维数模、以及相关的规范与要求。

而成本核算、产品合同、时间进度、零部件的质量与订货数量、以及其它主要的相关事项等都将由相关部门具体负责。

本SOR旨在提供给同步开发以下表格中所列零件的潜在供应商进行报价所用。

具体技术细节及内容，在发布本SOR的有效期内都是准确的。

1.2如果本SOR的内容和所附参考零件或规范有矛盾之处，请与该产品工程师联系。

供应商在开发过程中应避免涉及知识产权问题，由此引起的法律纠纷由供应商自己承担，XX将不承担任何法律责任。

2 工程联系方式下列产品工程师负责本零件或子系统的产品设计工程。

所有与产品设计有关的咨询可直接与该工程师联系。

3.1 项目信息车型代号：XX目标市场: XX目标产地：XX上市时间：XX目标销量：XX4 产品要求4.1 综述本系统的功能、材料、外观、光泽、颜色、噪音与异响等技术要求详见零部件子系统技术要求。

4.2 要求一致性零件不但应与此处所列出的图纸和规范保持一致，而且与本SOR上任何附加的要求也要一致。

同时零件还应与将来可能的图纸、规范和SOR的更改内容保持一致。

4.3 标记和可追溯性对于精确追溯的零件，供应商应按图纸或相关技术信息的要求，在零件上添加条形码，且符合XX 公司车辆产品零部件可追溯性标识规定要求。

对于带有3C认证标记的零件，供应商应按中国质量认证中心的指南要求在每个零部件上标有3C认证标记。

5 对供应商设计数据的要求由供应商设计的零件要求供应商交付给XX公司以下设计数据：●三维CAD数据●二维图纸●FMEA文档这些设计数据应在设计冻结日期之前提交给XX公司以进行虚拟装配和零部件设计。

出风口的结构设计目录1.出风口的总布置要求 (3)1.1概述 (3)1.2出风口对气流方向的控制 (3)1.2.1出风口对气流的纵向调节: (4)1.2.1.1输入条件 (4)1.2.1.2向上吹风角度 (5)1.2.1.3向下吹风角度 (5)1.2.1.4Nominal位置 (5)1.2.1.5通用体系中的纵向吹风要求 (5)1.2.2出风口对气流的横向调节 (6)1.2.2.1输入条件 (7)1.2.2.2横向调节要求 (7)1.2.2.3宽车的特殊性要求 (7)1.2.3出风角度分析与实际情况相悖的情况。

(7)1.2.3.1窄口造成的吹风角度异常 (7)1.2.3.2柯恩达效应 (8)1.3风量要求 (9)1.3.1.1有效出风面积的定义 (9)1.3.1.2极限位置下的有效出风面积要求 (9)2运动机构设计 (10)2.1概述 (10)2.2铰链四杆机构的设计 (10)2.2.1压力角与传动角 (12)2.2.2死点 (12)2.2.3四铰链机构的布置 (13)2.3摆动导杆机构的设计 (17)2.3.1摆动导杆机构的布置 (18)2.3.2制造死点 (18)2.4齿轮机构的设计 (19)2.4.1圆柱直齿轮机构的初步设计 (19)2.4.2模数的选择 (20)2.4.3柔性结构 (20)2.5双风门控制机构 (20)2.5.1双风门机构的基本形态 (21)2.5.2双风门控制机构的设计 (21)2.6拨轮转轴与风门转轴呈角度时的机构设计 (23)2.6.1拨轮转轴与风门转轴同平面呈角度 (23)2.6.2拨轮转轴与风门转轴异面呈角度 (23)2.7全封闭出风口的风门控制机构 (24)3零部件设计 (26)3.1拨轮设计 (26)3.1.1拨轮的基本尺寸要求 (26)3.1.2拨轮的形状。

(26)3.1.3拨轮的定位与紧固 (27)3.2拨钮设计 (29)3.2.1拨钮的一般要求 (29)3.2.2拨钮的结构类型 (30)3.3叶片的设计 (31)3.3.1叶片的一般要求 (31)3.3.2叶片的排布 (32)3.3.3叶片的定位 (33)3.3.4叶片的强度 (34)3.4风门设计 (36)4手感控制结构 (38)4.1拨轮的拨动手感 (38)4.2拨钮的滑动手感 (39)4.3拨钮的旋转手感 (40)4.4拨轮的表面处理 (41)5结束语 (43)1.出风口的总布置要求1.1概述空调出风口作为空调的输出的终端，应具备风量与风向的调节作用。

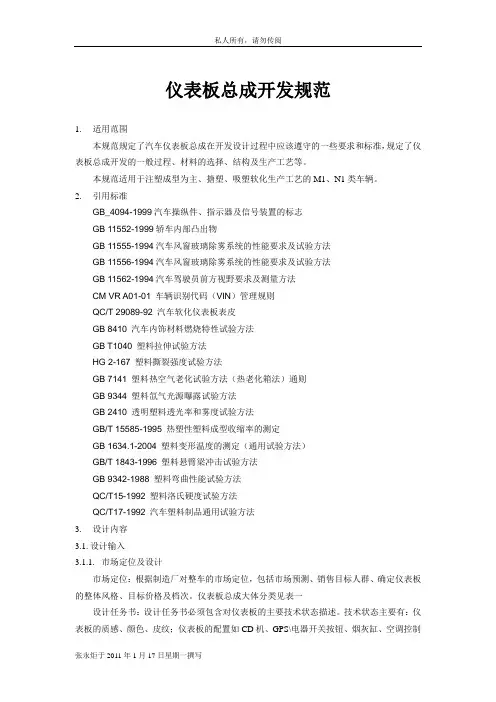

仪表板总成开发规范1.适用范围本规范规定了汽车仪表板总成在开发设计过程中应该遵守的一些要求和标准，规定了仪表板总成开发的一般过程、材料的选择、结构及生产工艺等。

本规范适用于注塑成型为主、搪塑、吸塑软化生产工艺的M1、N1类车辆。

2.引用标准GB_4094-1999汽车操纵件、指示器及信号装置的标志GB 11552-1999轿车内部凸出物GB 11555-1994汽车风窗玻璃除雾系统的性能要求及试验方法GB 11556-1994汽车风窗玻璃除雾系统的性能要求及试验方法GB 11562-1994汽车驾驶员前方视野要求及测量方法CM VR A01-01 车辆识别代码（VIN）管理规则QC/T 29089-92 汽车软化仪表板表皮GB 8410 汽车内饰材料燃烧特性试验方法GB T1040 塑料拉伸试验方法HG 2-167 塑料撕裂强度试验方法GB 7141 塑料热空气老化试验方法（热老化箱法）通则GB 9344 塑料氙气光源曝露试验方法GB 2410 透明塑料透光率和雾度试验方法GB/T 15585-1995 热塑性塑料成型收缩率的测定GB 1634.1-2004 塑料变形温度的测定（通用试验方法）GB/T 1843-1996 塑料悬臂梁冲击试验方法GB 9342-1988 塑料弯曲性能试验方法QC/T15-1992 塑料洛氏硬度试验方法QC/T17-1992 汽车塑料制品通用试验方法3.设计内容3.1.设计输入3.1.1.市场定位及设计市场定位：根据制造厂对整车的市场定位，包括市场预测、销售目标人群、确定仪表板的整体风格、目标价格及档次。

仪表板总成大体分类见表一设计任务书：设计任务书必须包含对仪表板的主要技术状态描述。

技术状态主要有：仪表板的质感、颜色、皮纹；仪表板的配置如CD机、GPS\电器开关按钮、烟灰缸、空调控制按钮、手套箱总成、DAB、PAB、通风除霜、阳光传感器、车载免提系统、点烟器等。

3.1.2.参考车选定及BENCHMARK和目标值确定BENCHMARK对正确的开发仪表板起到很重要的作用。

车用组合仪表液晶屏设计指南目 次1 范围 (1)2 规范性引用文件 (1)3 设计流程 (1)3.1 液晶屏介绍 (1)3.1.1 断码式液晶屏 (1)3.1.2 点阵式液晶屏 (2)3.1.3 彩色液晶屏 (3)3.2 组合仪表液晶屏的选型和尺寸 (4)3.3 组合仪表液晶屏的软硬件设计注意事项 (4)3.4 组合仪表液晶屏的功能设计 (4)3.4.1 组合仪表液晶屏分区 (5)3.4.2 组合仪表液晶屏基本功能 (6)前 言为满足公司车用组合仪表液晶屏的设计开发工作，保证其设计的准确性和统一性，特制定本设计指南。

车用组合仪表液晶屏设计指南1 范围本设计指南规定了车用组合仪表液晶屏设计的方法与要求。

本设计指南适用于指导公司车用组合仪表液晶屏的开发。

2 规范性引用文件下列文件对本文件的引用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

QC/T 413 汽车电气设备基本技术条件GB/T 2423 电工电子产品基本试验GB/T 17619 机动车电子电器组件的电磁辐射抗扰性限值和测量方法GB/T 28046.1—2011 道路车辆 电气及电子设备的环境条件和试验 第1部分：一般规定GB/T 28046.2—2011 道路车辆 电气及电子设备的环境条件和试验 第2部分：电气负荷GB/T 28046.3—2011 道路车辆 电气及电子设备的环境条件和试验 第3部分：机械负荷GB/T 28046.4—2011 道路车辆 电气及电子设备的环境条件和试验 第4部分：气候负荷CISPR 25-2008 车辆、船和内燃机 无线电骚扰特性 用于保护车载接收机的限值和测量方法 ECE R10-05 关于车辆电磁兼容性认证的统一规定ISO 11452-2 道路车辆.窄带辐射的电磁能量产生的电干扰的部件试验方法.第2部分：吸波暗室 ISO 11452-4 道路车辆 来自窄带辐射电磁能的电气骚扰的组件试验方法 第4部分 捆束激励法（BCI大电流注入）传导辐射抗扰度（BCI）ISO 7637-2 道路车辆-来自传导和耦合的电干扰 第2部分 仅沿供电线路的电气瞬态传导ISO 7637-3 道路车辆-由传导和耦合产生的电气干扰 第3部分 通过除供电线路之外的线路由电 容耦合和电感耦合引起的瞬时电气传输ISO 10605 道路车辆--静电放电产生的电气干扰3 设计流程3.1 液晶屏介绍目前汽车仪表用显示屏主要分为三类：断码式、单色点阵式和彩屏。

ID 号：4584297 受控文件 开始：沈可林 提起人：沈可林 会签：张磊 批准：丁勇 发布指定：沈可林 归档日期：2008-04-10 08:00:40 编码：3、设计原则：在符合相关的法律法规下，是全新开发还是部分借用已有车型相关的零部件；4、法规：国内外相关的法律法规；5、车型配置表：考虑不同的配置需不同的零部件，其在仪表板上的布置；6、主要尺寸：对总体的设计和布置有一个大概的轮廓；7、系统特征：从发动机、底盘、车身、附件、电器等方面对其有一个更为具体的定义；8、国内外同类车型的比较：了解国内外同等竞争车型的相关数据，找出其不足，为更好的开发积累资料。

二、仪表板设计开发的一般流程1、一般得有油泥造型，如下图所示，在油泥上可方便的布置出主要的借用件（四个出风口总成、组合仪表等），预留将要开发的零部件的空间位置。

可方便的进行人机工程检验。

2、根据油泥造型逆向做出油泥光顺的外曲面，根据油泥造型进行仪表板上各零件的总布置，首先进行人体工程分析，如下图所示为CK-1车95%的人体模型分析示意图，同时还得进行5%的人体模型分析。

根据总布置分析来调整仪表板上不符合要求的地方，使其尽量满足各方面的要求。

3、根据油泥造型和总布置确定仪表板的分块，目前国内家轿市场上仪表板主要有两大类:a.整体式,仪表板为一个整体;b.上下两块式,仪表板分为上块和下块。

如下图所示，上图为整体式，下图为上下两块式。

4、确定了仪表板的分块后，接着就要从仪表板与车身的定位、固定来综合考虑仪表板与各部分的结构了:a、根据空调和四个出风口的布置位置确定左、中、右通风管道的空间位置及形状；b、根据前风挡玻璃的位置确定仪表板上除霜口的开口位置，根据后视镜的位置来确定左右侧除霜口的开口位置，根据各除霜口的位置情况及仪表板内部空间来确定除霜管路的形状。

c、根据法规确定副安全气囊的空间位置。

d、根据总布置确定CD/DVD的空间位置。

e、根据总布置确定各电器部件的空间位置。

XXXXX有限公司仪表板板设计规范编制:日期:校对:日期:审核:日期:批准:日期:发布实施XXXXX有限公司发布目录1 简要说明1.1仪表板知识简要说明1.2仪表板的分类1.3仪表板的加工工艺简介1.4仪表板零件构成图1.5仪表板的开发流程介绍2 设计构想（思想、理念）2.1设计思路2.2拔模方向确定2.3目标市场特殊要求2.4仪表板总成安装方式的选择2.5售后服务便利性的分析2.6间隙面差的初步定义2.7其他标识的设计要求3 仪表板的典型截面分析3.1典型截面简介3.2固定点的分布3.3仪表的视野校核及仪表罩边界条件的确认3.4仪表板和前风挡的配合截面3.5前除霜风口的布置3.6前除霜风管的布置3.7侧除霜风口的布置3.8侧除霜风管的布置3.9空调出风口的布置3.10空调出风管的布置3.11扬声器面罩的布置3.12仪表板和A柱护板的布置3.13 烟灰缸的布置3.14 手套箱的布置3.15 无缝气囊（PAB）的布置3.16 杯托的布置3.17 驾驶员腿部空间的布置3.18 中间面板的布置3.19 换挡手柄的布置3.20 手刹手柄的布置3.21 副仪表板扶手的布置3.22 搪塑仪表板特殊的布置要求3.23组合开关护罩的布置4 仪表板三维数据的设计4.1 材料的详细说明4.2 加强筋的分布4.3 圆角半径的分析4.4 整体强度的分析4.5 装配的注意事项4.6 模具周期的分析5 造型与工程的关系5.1 工程对造型的要求5.2 造型配合工程的设计分析6法规6.1头部碰撞与内部突出物校核6.2 内部突出物的分析6.3 膝盖碰撞的分析7 成本7.1 减少成本的一般措施8一般注意事项8.1 重要特征描述8.2 其他要求（比如生产程序的要求等）9 图纸模式9.1 尺寸公差9.2 技术要求10 仪表板常用的标准简介10.1 仪表板采用的材料标准代号10.2 仪表板产品标准代号10.3 仪表板系统所涉及到的国标代号1 简要说明1.1仪表板知识简要说明仪表板是汽车中非常独特的部件，集安全性、功能性、舒适性与装饰性于一身。

汽车仪表板设计方法仪表板是汽车饰中结构最为复杂 , 零部件数量最多的总成零件。

仪表板的外观质量和风格决定了客户对整车饰的评价，它包括了许多功能性的零件，如组合仪表、音响娱乐系统、各种电器开关、空调控制器等等零件，同时在仪表板设计上还涉及到许多安全法规的要求，如驾驶员可视区域的要求、头部撞击的要求、膝部撞击的要求等。

所以仪表板的设计有着较高的设计难度。

1、仪表板零件简介仪表板总成是汽车座舱系统(COCKPIT) 的重要组成部分，它包含的零部件种类和数量要看座舱系统的具体结构和对它如何划分，一般而言，仪表板总成由以下几部分组成：1.仪表板本体，它是座舱系统的载体和框架。

从触感上可分为硬塑仪表板和软化仪表板。

硬塑仪表板一般用于低价的家庭用车，如CORSA 仪表板和川仪表板。

为了提高仪表板的外观质量（大型注塑件上易产生注塑缺陷）和触感，常常在仪表板的表面喷涂软触漆。

另一类是软化的仪表板，可以通过发泡材料在表皮和骨架之间发泡，或是将带有泡沫背基的表皮复合到仪表板骨架上来达到软化的效果。

第一种方式可以制造形状复杂的仪表板，外观和触感较好，但模具、设备的投入较大；第二种方式只适应于较平坦的仪表板，泡沫的背基一般为3－4 毫米，但工艺简单，投入较少。

2.各种电器仪表、开关及音响娱乐系统。

这些都是一些功能性的零件，如组合仪表、车灯开关、收音机、保险盒、继电器盒等3.通风系统，主要由空调机、空调控制器、各种风道和出风口组成，提供汽车除霜除雾功能及车环境温度控制。

4.副驾驶侧安全气囊，它是现代汽车必备的安全设备，通常气囊系统由气体发生器、气袋、安装金属框架、气囊导向框架和气囊盖板组成。

现流行没有气囊盖板的气囊，它是用激光切割仪表板的背面，POLO 和AUDI A6 的仪表板就是无缝气囊。

5.手套箱和各种储物盒6.各种各样的装饰面板7.金属加强粱，加强粱承受了座舱系统各个零件的载荷，包括气囊发射的动载荷及转向管柱、方向盘、收音机、组合仪表、手套箱等的静载荷。

XX公司企业规范编号xxxx-xxxx汽车设计-汽车仪表板横梁设计规范模板汽车仪表板横梁设计规范1 范围本规范规定了仪表板横梁的设计要点。

本规范适用于众泰轿车、SUV等车型的设计。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 1771-2007 色漆和清漆耐中性盐雾性能的测定GB/T 9279-2007 色漆和清漆划痕试验GB11552-2009 乘用车内部凸出物3 术语和定3.1 仪表板横梁在车身系统中的布置仪表板横梁总成安装在驾驶室的前端，主要作用是将仪表板和车身固定起来，同时将转向管柱、安全气囊、线束，电器盒等电器附载件装配固定起来，支撑仪表板总成等负载件的整体刚性，同时正碰实验时对驾驶室起到加强保护的作用。

如图1：图13.2 仪表板横梁简要说明仪表板横梁总成主要零部件如图2：图2（1-横梁左侧安装支架，2-横梁右侧安装支架，3-中间固定支架，4-前挡板固定支架，5-转向管柱安装支架，6-管梁,7-手套箱支架，8-PAB 安装支架，9-保险丝盒安装支架，10-CD 机安装支架,11-空调安装支架）以上是横梁的主要零部件，若要出口欧美，则在正副驾驶侧增加膝盖碰撞吸能支架，其他相关固定支架则根据分布在仪表板系统上的电器件及仪表板自身固定的要求分布。

134 569710车身机舱仪表板横梁仪表板装置前地板中通道横梁中间管梁本体的材料通常采用20#无缝钢管和Q195焊管，各支架的材料根据支架的厚度来定，如果厚度在1.8mm以内，则选用DC01的材料，如果厚度在1.8mm以上的则选用SPHC的材料；横梁支架冲压成型后通过悬挂点焊和CO2气体保护焊接成品。

4 仪表板横梁主要零件的设计要点4.1 横梁的设计满足以下几点要求：a.满足整体刚性（通过CAE分析）；b.支持转向管柱功能，满足NVH要求；c.支持线束、电器件的固定；d.支持仪表板装置等塑料件的固定；e.支持安全气囊的固定，为安全气囊的顺利爆破提供支撑；f.在满足强度的要求、NVH等试验的要求下最大限度的减轻重量，同时尽可能的将各支架工艺简易。
