一级直齿圆柱齿轮减速器画法

减速器装配图的画法
减速器在原动机和工作机或执行机构之间起匹配转速和传递转矩的作用，在现代机械中应用极为广泛。

对于机械制图初学者及机械专业的学生来说，这是最典型练习实例，它虽然小巧?，却要综合用到机械领域各种知识。

1、首先，看一下减速器的立体效果：
减速器主要由齿轮、轴、轴承、箱体及其附件所组成：
2.根据传动方案，确定绘图比例：如果是手绘，一般先要根据图幅大小选择合适的比例，如果是计算机辅助绘图，一般先按1：1，后再作调整。

3.?根据表达方案、画主要基准线：
4.?画主要装配干线，逐次向外扩张，画出机体与机盖：
5.?画出齿轮及齿轮轴：
齿轮及齿轮轴根据所计算的齿轮参数绘制，
6.?画出轴承、轴承端盖、挡油环、轴套及调整环：
轴承根据所选轴承的标准画，轴承端盖、挡油环、轴套及调整环根据减速器装配图的实际结构画
7.?画出密封圈：
8.?画出螺栓、销：
查标准，根据所选螺栓及销的标准绘制
9.?画出油塞：
根据油塞标准绘制
10.?画出油标：
根据油塞标准绘制
11.?画出视孔盖
12.?标注尺寸：
1）标注装配尺寸，包括配合尺寸（如齿轮与轴的配合尺寸，轴与轴承的配合尺寸，轴承与箱体的配合尺寸）和相对位置尺寸（如两轴的中心距尺寸，中心面与到底面高度）
2）标注外形尺寸，表示出机器的总体长、宽、高
3）安装尺寸，如地脚螺栓孔的大小，地脚螺栓孔的中心距，输入轴的直径及长度，输出轴直径及长度等等
13.?编序号、填写明细表、标题栏和技术要求
14.细节处理。

机械基础课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号学生姓名：指导老师：完成日期：所在单位：设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。

2、参考方案（1）V带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据4、其他原始条件（1）工作情况：两班制，输送机连续单向运转，载荷较平稳。

（2）使用期限：5年。

（3）动力来源：三相交流（220V/380V）电源。

（4）允许误差：允许输送带速度误差5%±。

5、设计任务（1）设计图。

一级直齿（或斜齿）圆柱齿轮减速器装配图一张，要求有主、俯、侧三个视图，图幅A1，比例1：1（当齿轮副的啮合中心距110a≤时）或1：（当齿轮副的啮合中心距110a>时）。

（2）设计计算说明书一份（16开论文纸，约20页，8000字）。

目录一传动装置的总体设计 (3)二传动零件的设计 (7)三齿轮传动的设计计算 (9)四轴的计算 (11)五、箱体尺寸及附件的设计 (24)六装配图 (28)设计内容：一、传动装置的总体设计1、确定传动方案本次设计选用的带式输送机的机械传动装置方案为V带传动和一级闭式齿轮传动，其传动装置见下图。

2，选择电动机（1）选择电动机的类型按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V，Y系列。

（2）选择电动机的额定功率①带式输送机的性能参数选用表1的第 6组数据，即：表一工作机所需功率为： kW sm N Fv w 44.51000/7.132001000P =⨯==②从电动机到工作机的传动总效率为：212345ηηηηηη=其中1η、2η、3η、4η、5η分别为V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率，查取《机械基础》P 459的附录3 选取1η= 、2η=（8级精度）、3η=（球轴承）、4η=、5η=故22123450.950.970.990.9950.960.8609664143520.862ηηηηηη==⨯⨯⨯⨯=≈ ③ 电动机所需功率为kW sm N Fv d 33.6852.0*1000/7.1*32001000P ===η 又因为电动机的额定功d ed P P ≥（3） 确定电动机的转速 传动滚筒轴工作转速：min r/2.814007.1100060v 100060=⨯⨯=⨯⨯=ππD n 滚筒查《机械基础》P 459附录3， V 带常用传动比为i 1=2~4，圆柱齿轮传动一级减速器常用传动比范围为i 2=3~5（8级精度）。

机械基础课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号学生：指导老师：完成日期：所在单位：设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。

2、参考方案（1）V带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据4、其他原始条件（1）工作情况：两班制，输送机连续单向运转，载荷较平稳。

（2）使用期限：5年。

（3）动力来源：三相交流（220V/380V）电源。

（4）允许误差：允许输送带速度误差5%±。

5、设计任务（1）设计图。

一级直齿（或斜齿）圆柱齿轮减速器装配图一，要求有主、俯、侧三个视图，图幅A1，比例1：1（当齿轮副的啮合中心距110a≤时）或1：1.5（当齿轮副的啮合中心距110a>时）。

（2）设计计算说明书一份（16开论文纸，约20页，8000字）。

目录一传动装置的总体设计 (3)二传动零件的设计 (7)三齿轮传动的设计计算 (9)四轴的计算 (11)五、箱体尺寸及附件的设计 (24)六装配图 (28)设计容：一、传动装置的总体设计1、确定传动方案本次设计选用的带式输送机的机械传动装置方案为V带传动和一级闭式齿轮传动，其传动装置见下图。

2，选择电动机（1） 选择电动机的类型按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V ，Y 系列。

（2） 选择电动机的额定功率① 带式输送机的性能参数选用表1的第 6组数据，即：表一工作机所需功率为：kW sm N Fv w 44.51000/7.132001000P =⨯==②从电动机到工作机的传动总效率为：212345ηηηηηη=其中1η、2η、3η、4η、5η分别为V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率，查取《机械基础》P 459的附录3 选取1η=0.95 、2η=0.97（8级精度）、3η=0.99（球轴承）、4η=0.995、5η=0.96 故22123450.950.970.990.9950.960.8609664143520.862ηηηηηη==⨯⨯⨯⨯=≈ ③ 电动机所需功率为kW sm N Fv d 33.6852.0*1000/7.1*32001000P ===η 又因为电动机的额定功d ed P P ≥（3） 确定电动机的转速 传动滚筒轴工作转速：min r/2.814007.1100060v 100060=⨯⨯=⨯⨯=ππD n 滚筒查《机械基础》P 459附录3， V 带常用传动比为i 1=2~4，圆柱齿轮传动一级减速器常用传动比围为i 2=3~5（8级精度）。

一级圆柱齿轮减速器装配图的画法一、仔细分析，对所画对象做到心中有数在画装配图之前，要对现有资料进行整理和分析，进一步搞清装配体的用途、性能、结构特点以及各组成部分的相互位置和装配关系，对其它完整形状做到心中有数。

二、确定表达方案根据装配图的视图选择原则，确定表达方案。

对该减速器其表达方案可考虑为：主视图应符合其工作位置，重点表达外形，同时对右边螺栓连接及放油螺塞连接采用局部剖视，这样不但表达了这两处的装配连接关系，同时对箱体右边和下边壁厚进行了表达，而且油面高度及大齿轮的浸油情况也一目了然；左边可对销钉连接及油标结构进行局部剖视，表达出这两处的装配连接关系；上边可对透气装置采用局部剖视，表达出各零件的装配连接关系及该结构的工作情况。

俯视图采用沿结合剖切的画法，将内部的装配关系以及零件之间的相互位置清晰地表达出来，同时也表达出齿轮的啮合情况、回油槽的形状以及轴承的润滑情况。

左视图可采用外形图或局部视图，主要表达外形。

可以考虑在其上作局部剖视，表达出安装孔的内部结构，以便于标注安装尺寸。

另外，还可用局部视图表达出螺栓台的形状。

建议用A1图幅，1：1比例绘制。

画装配图时应搞清装配体上各个结构及零件的装配关系，下面介绍该减速器的有关结构：1、两轴系结构由于采用直齿圆柱齿轮，不受轴向力，因此两轴均由滚动轴承支承。

轴向位置由端盖确定，而端盖嵌入箱体上对应槽中，两槽对应轴上装有八个零件，如图2-3所示，其尺寸96等于各零件尺寸之和。

为了避免积累误差过大，保证装配要求，轴上各装有一个调整环，装配时修磨该环的厚度g使其总间隙达到要求0.1±0.02。

因此，几台减速器之间零件不要互换，测绘过程中各组零件切勿放乱。

图2-3 轴向相关尺寸2、油面观察结构? 通过油面指示片上透明玻璃的刻线，可看到油池中储油的高度。

当储油不足时，应加油补足，保证齿轮的下部浸入油内，从而满足齿轮啮合和轴承的润滑。

油面观察结构的画法见图2-4，垫片厚1mm，剖面可涂黑。

目录一、课程设计任务书 ......................................................................................................................... - 2 -二、传动方案的拟定 ......................................................................................................................... - 1 -三、电动机的选择 ............................................................................................................................. - 2 -四、确定传动装置的有关的参数 ..................................................................................................... - 4 -五、传动零件的设计计算 ................................................................................................................. - 7 -六、轴的设计计算 ........................................................................................................................... - 21 -七、滚动轴承的选择及校核计算 ................................................................................................... - 28 -八、连接件的选择 ........................................................................................................................... - 31 -九、减速箱的附件选择 ................................................................................................................... - 34 -十、润滑及密封 ............................................................................................................................... - 36 -十一、减速箱的附件选择 ............................................................................................................... - 37 -十二、课程设计小结 ....................................................................................................................... - 39 -十三、参考资料 ............................................................................................................................... - 40 -一、课程设计任务书1、设计题目：设计铸造车间碾砂机的传动装置2、设计条件：使用寿命为8年，每日三班制工作，连续工作，单向转动。

一、设计课题：设计带式输送机运输上的单级直齿圆柱齿轮减速器。

运输机连续工作，单 向运转载荷轻度震动，使用期限 8 年，每年 350 天，每天 8 小时，输送带运动 速度误差不超过 7%。

原始数据：运输带功率 P6（KW）运输带速度 V1.1（m/s）卷筒直径 D180（mm）设计任务要求：1. 减速器装配图纸一张（１号图纸）2. 轴、齿轮零件图纸各一张（２号或３号图纸）3. 设计说明书一份计算过程及计算说明一、传动方案拟定第三组：设计单级圆柱齿轮减速器和一级带传动１、工作条件：使用年限 8 年，工作为一班工作制，载 荷平稳，环境清洁。

２、原始数据：输送带功率 P=6KW；带速 V=1.1m/s；滚筒直径 D=180mm；方案拟定：采用Ｖ带传动与齿轮传动的组合，即可满足传动比 要求，同时由于带传动具有良好的缓冲，吸振性能，适应大 起动转矩工况要求，结构简单，成本低，使用维护方便。

1.电动机2. 4.连轴器3.圆柱齿轮减速器5.滚筒6.运输带二、电动机选择1、电动机类型和结构的选择：选择Y系列三相异步电 动机，此系列电动机属于一般用途的全封闭自扇冷电 动机，其结构简单，价格低廉，维护方便，适用于无 特殊要求的各种机械设备。

2、电动机容量选择：电动机所需工作功率为：式：(1)Ｐd＝ＰＷ／ηa (kw)由式(2)：ＰＷ＝ＦV/1000(KW)因此 Pd=FV/1000ηa (KW)由电动机至运输带的传动总效率为：η 总=η1 2 ×η２ 3 ×η３×η5式中：η1、η2、η3、η5、分别为轴承、齿轮传动、联轴 器和卷筒的传动效率。

取 η１=0.98，η２＝0.97， η３＝０.９７，η5＝0.96则： η 总=0.97 2 ×0.98 3 ×0.97×0.96=0.82所以：电机所需的工作功率：Pd = FV/1000η 总=(5500×1.1)/(1000×0.82)=7.3(kw)3、确定电动机转速卷筒工作转速为：n卷筒＝60×1000∙V/（π∙D）=(60×1000×1.1)/（180∙π）=116.7 r/min根据手册Ｐ７表１推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围Ｉ’=3～7。

机械基础课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号学生姓名：指导老师：完成日期：所在单位：设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。

2、参考方案（1）V带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据4、其他原始条件（1）工作情况：两班制，输送机连续单向运转，载荷较平稳。

（2）使用期限：5年。

（3）动力来源：三相交流（220V/380V）电源。

（4）允许误差：允许输送带速度误差5%±。

5、设计任务（1）设计图。

一级直齿（或斜齿）圆柱齿轮减速器装配图一张，要求有主、俯、侧三个视图，图幅A1，比例1：1（当齿轮副的啮合中心距110a≤时）或1：1.5（当齿轮副的啮合中心距110a>时）。

（2）设计计算说明书一份（16开论文纸，约20页，8000字）。

目录一传动装置的总体设计 (3)二传动零件的设计 (7)三齿轮传动的设计计算 (9)四轴的计算 (11)五、箱体尺寸及附件的设计 (24)六装配图 (28)设计内容：一、传动装置的总体设计1、确定传动方案本次设计选用的带式输送机的机械传动装置方案为V带传动和一级闭式齿轮传动，其传动装置见下图。

2，选择电动机（1）选择电动机的类型按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V，Y系列。

（2） 选择电动机的额定功率① 带式输送机的性能参数选用表1的第 6组数据，即：表一工作机所需功率为： kW sm N Fv w 44.51000/7.132001000P =⨯==②从电动机到工作机的传动总效率为：212345ηηηηηη=其中1η、2η、3η、4η、5η分别为V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率，查取《机械基础》P 459的附录3 选取1η=0.95 、2η=0.97（8级精度）、3η=0.99（球轴承）、4η=0.995、5η=0.96故22123450.950.970.990.9950.960.8609664143520.862ηηηηηη==⨯⨯⨯⨯=≈ ③ 电动机所需功率为kW sm N Fv d 33.6852.0*1000/7.1*32001000P ===η 又因为电动机的额定功d ed P P ≥（3） 确定电动机的转速 传动滚筒轴工作转速：min r/2.814007.1100060v 100060=⨯⨯=⨯⨯=ππD n 滚筒查《机械基础》P 459附录3， V 带常用传动比为i 1=2~4，圆柱齿轮传动一级减速器常用传动比范围为i 2=3~5（8级精度）。

机械基础课程设计说明书设计任务书1、题目1、绘制一级直齿圆柱齿轮减速器装配图、齿轮轴零件图2、参考方案（1）V带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据4、其他原始条件（1）工作情况：一班制，输送机连续单向运转，载荷有轻微震动，室内工作，少粉尘。

（2）使用期限：10年，大修期三年，每年工作300天。

（3）生产批量：100台（属小批生产）。

（4）工厂能力：中等规模机械厂，可加工7～8级精度齿轮。

（5）动力来源：三相交流（220V/380V）电源。

（6）允许误差：允许输送带速度误差5%。

5、设计任务（1）设计图。

一级直齿（或斜齿）圆柱齿轮减速器装配图一张，要求有主、俯、侧三个视图，图幅A1，比例1：1（当齿轮副的啮合中心距110a≤时）或1：1.5（当齿轮副的啮合中心距110a>时）。

（2）设计计算说明书一份（16开论文纸，约20页，8000字）。

目录一传动装置的总体设计1、传动方案的确定 (1)2、电动机的选择 (1)3、传动装置的总传动比的计算和分配 (3)4、传动装置的运动和动力参数的确定 (3)二传动零件的设计1、V带设计 (5)2、齿轮传动设计 (7)3、轴的设计 (11)4、滚动轴承的选择与校核计算 (18)5、键联接的选择及其校核计算 (19)6、联轴器的扭矩校核 (20)7、减速器基本结构的设计与选择 (21)三箱体尺寸及附件的设计1、箱体的尺寸设计 (23)2、附件的设计 (25)四 设计心得 ..................................................................27 五 参考文献 ..................................................................29 六 主要设计一览表 .........................................................30 七 附图 (31)设计内容：一、 传动装置的总体设计1、 确定传动方案本次设计选用的带式输送机的机械传动装置方案为V 带传动和一级闭式齿轮传动，其传动装置见下图。

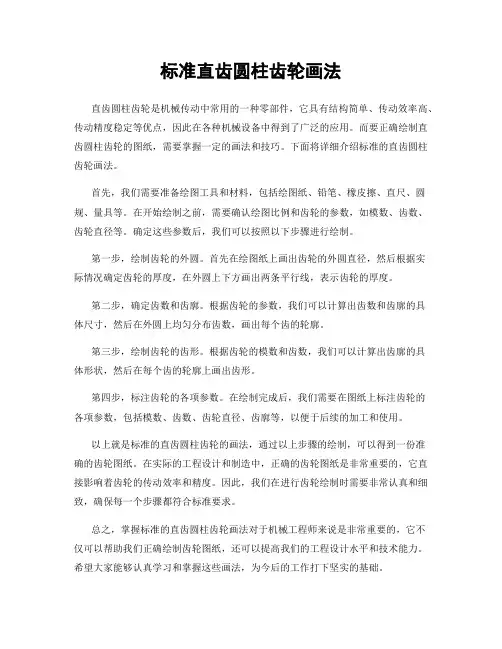

标准直齿圆柱齿轮画法直齿圆柱齿轮是机械传动中常用的一种零部件，它具有结构简单、传动效率高、传动精度稳定等优点，因此在各种机械设备中得到了广泛的应用。

而要正确绘制直齿圆柱齿轮的图纸，需要掌握一定的画法和技巧。

下面将详细介绍标准的直齿圆柱齿轮画法。

首先，我们需要准备绘图工具和材料，包括绘图纸、铅笔、橡皮擦、直尺、圆规、量具等。

在开始绘制之前，需要确认绘图比例和齿轮的参数，如模数、齿数、齿轮直径等。

确定这些参数后，我们可以按照以下步骤进行绘制。

第一步，绘制齿轮的外圆。

首先在绘图纸上画出齿轮的外圆直径，然后根据实际情况确定齿轮的厚度，在外圆上下方画出两条平行线，表示齿轮的厚度。

第二步，确定齿数和齿廓。

根据齿轮的参数，我们可以计算出齿数和齿廓的具体尺寸，然后在外圆上均匀分布齿数，画出每个齿的轮廓。

第三步，绘制齿轮的齿形。

根据齿轮的模数和齿数，我们可以计算出齿廓的具体形状，然后在每个齿的轮廓上画出齿形。

第四步，标注齿轮的各项参数。

在绘制完成后，我们需要在图纸上标注齿轮的各项参数，包括模数、齿数、齿轮直径、齿廓等，以便于后续的加工和使用。

以上就是标准的直齿圆柱齿轮的画法，通过以上步骤的绘制，可以得到一份准确的齿轮图纸。

在实际的工程设计和制造中，正确的齿轮图纸是非常重要的，它直接影响着齿轮的传动效率和精度。

因此，我们在进行齿轮绘制时需要非常认真和细致，确保每一个步骤都符合标准要求。

总之，掌握标准的直齿圆柱齿轮画法对于机械工程师来说是非常重要的，它不仅可以帮助我们正确绘制齿轮图纸，还可以提高我们的工程设计水平和技术能力。

希望大家能够认真学习和掌握这些画法，为今后的工作打下坚实的基础。

设计标准&画法—邢宝元2021/12/151、我的箱体及附件选择:箱体设计〔mm〕注释：a：中心距之和，a＝170mm2、所选附件为了保证减速器的正常工作，除了对齿轮、轴、轴承组合和箱体的结构设计给予足够的重视外，还应考虑到为减速器润滑油池注油、排油、检查油面高度、加工及拆装检修时箱盖当端盖与孔的配合处较长时，为了减少接触面，在端部铸出或车出一段较小的直径，但必须保存有足够的长度e1，一般此处的配合长度为e1= 〔0.10~0.15 〕D ，D 为轴承外径，图中端面凹进δ值，也是为了减少加工面。

如图5.8 所示。

图 5.8 轴承端盖端部结构图5.9 穿通式轴承端盖由于端盖多用铸铁铸造，所以要很好考虑铸造工艺。

例如在设计穿通式轴承端盖图5.9 时，由于装置密封件需要较大的端盖厚度〔图 5.9a 〕，这时应考虑铸造工艺，尽量使整个端盖厚度均匀，如图5.9b 〕、c 〕所示是较好的结构。

2 ．轴伸出端的密封轴伸出端的密封的作用是防止轴承处的润滑剂流出和箱外的污物、灰尘和水气进入轴承腔内，常见的密封种类有接触式密封和非接触式密封两大类，接触式密封有毡圈密封、O 形橡胶圈密封、唇形密封，非接触式密封有沟槽密封和迷宫密封。

下面主要介绍毡圈密封和O 形橡胶圈密封。

〔 1 〕毡圈密封将矩形毡圈压入梯形槽中使之产生对轴的压紧作用而实现密封，如图5.10 。

它的结构简单，价格低廉，安装方便，但接触面的摩擦磨损大，毡圈寿命短，功耗大，一般用在轴颈圆周速度v ＜5m/s 、工作温度t ＜90 0 C 、脂润滑的轴承中。

安装前，毡圈需用热矿物油〔80～90° C 〕浸渍。

图5.10 毡圈密封装置〔 2 〕O 形橡胶圈密封利用安装沟槽使O 形橡胶圈受到压缩而实现密封，在介质作用下产生自紧作用而增强密封效果。

O 形橡胶圈有双向密封的能力，其结构简单，O 形橡胶圈为标准件，可直接选用。

3 ．调整垫片调整垫片可用来调整轴承间隙、游隙以及轴的轴向位置。
