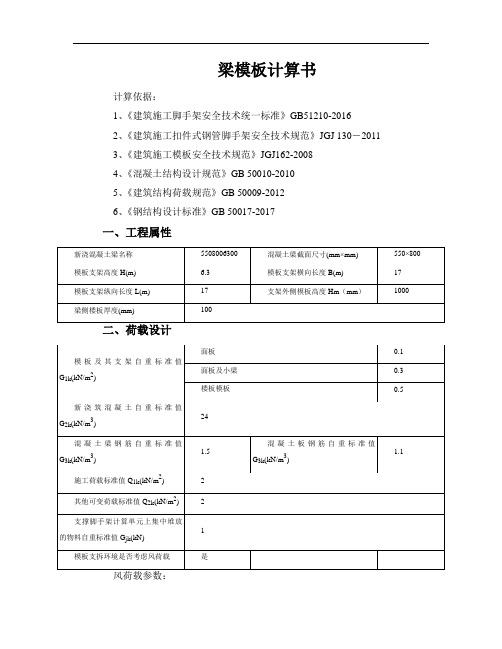

梁模板计算书

梁模板计算书

梁模板的计算主要包括：①底板下内楞、底板下外楞和底板下支撑；②梁侧模板、侧模板内楞、梁侧模板外楞和对拉钢片。

1、梁模底板及内楞计算

（1）梁截面≤350×600梁底板按350×600计算

①强度验算：

底板承受标准荷载：

恒载：混凝土自重力 24KN/m3×0.35m×0.6m×1.2=6.048KN/m

底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m

钢筋自重力 1.5KN/m3×0.35m×0.6m×1.2=0.378KN/m

动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m

施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m

合计 q1=8.663KN/m

木模板需乘折减系数0.9：则q=q1×0.9=7.8KN/m

梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fm

M=Km×qL2

W=bh2/6

式中：δ—计算最大应力

M—计算最大内力

Km—弯距系数

W—截面抵抗矩

Fm—木材抗弯强度设计值

b×h—模板横截面的宽度与厚度

L—内楞间距

一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121

δ=0.121×7.8×L2×6/(350×152)≤13N/mm2

解得：L≤425mm

②剪应力验算

所用公式：τ=3V/2bh≤fv V=Kvql

查表得Kv=0.620

τ=3×0.620×7.8×L/(2×600×15)≤fv=1.4N/mm2

解得：L≤510mm

③挠度验算

所用公式：w=Kwql4/100EI≤L/250

查表得：Kw=0.967

w=0.967×7.8×L4×12/(100×9000×350×153)≤L/250

解得：L≤361mm

综合以上三种情况，L≤361mm，底板可满足要求，可取L=350mm

（2）350×600＜梁截面≤350×1100梁底板按350×1100计算

①强度验算：

底板承受标准荷载：

恒载：混凝土自重力 24KN/m3×0.35m×1.1m×1.2=11.088KN/m

底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m

钢筋自重力 1.5KN/m3×0.35m×1.1m×1.2=0.693KN/m

动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m

施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m

合计 q1=14.018KN/m

木模板需乘折减系数0.9：则q=q1×0.9=12.616KN/m

梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fm

M=Km×qL2

W=bh2/6

式中：δ—计算最大应力

M—计算最大内力

Km—弯距系数

W—截面抵抗矩

Fm—木材抗弯强度设计值

b×h—模板横截面的宽度与厚度

L—内楞间距

一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121

δ=0.121×12.616×L2×6/(350×152)≤13N/mm2

解得：L≤334mm

②剪应力验算

所用公式：τ=3V/2bh≤fv V=Kvql

查表得Kv=0.620

τ=3×0.620×12.616×L/(2×1100×15)≤fv=1.4N/mm2

解得：L≤444mm

③挠度验算

所用公式：w=Kwql4/100EI≤L/250

查表得：Kw=0.967

w=0.967×12.616×L4×12/(100×9000×350×153)≤L/250

解得：L≤307mm

综合以上三种情况，L≤307mm，底板可满足要求，可取L=300mm

（3）梁截面＞350×1100梁底板计算按350×2600计算

①强度验算：

底板承受标准荷载：

恒载：混凝土自重力 24KN/m3×0.35m×2.6m×1.2=26.208KN/m

底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m

钢筋自重力 1.5KN/m3×0.35m×2.6m×1.2=1.638KN/m

动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m

施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m

合计 q1=30.083KN/m

木模板需乘折减系数0.9：则q=q1×0.9=27.074KN/m

梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fm

M=Km×qL2

W=bh2/6

式中：δ—计算最大应力

M—计算最大内力

Km—弯距系数

W—截面抵抗矩

Fm—木材抗弯强度设计值

b×h—模板横截面的宽度与厚度

L—内楞间距

一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121

δ=0.121×27.04×L2×6/(350×152)≤13N/mm2

解得：L≤228mm

②剪应力验算

所用公式：τ=3V/2bh≤fv V=Kvql

查表得Kv=0.620

τ=3×0.620×27.074×L/(2×2600×15)≤fv=1.4N/mm2

解得：L≤466mm

③挠度验算

所用公式：w=Kwql4/100EI≤L/250

查表得：Kw=0.967

w=0.967×27.074×L4×12/(100×9000×350×153)≤L/250

解得：L≤238mm

综合以上三种情况，L≤228mm，底板可满足要求，可取L=200mm

2、梁底外楞验算

（1）梁截面≤350×600梁底外楞计算

①强度验算：

外楞下钢管的纵向间距设为L2，沿纵向为三排。按四跨连续梁计算，假设梁的全部重量均匀地作用在两外楞上。

则：q=2q1/3=2×8.663/3=5.775KN/m

δ=0.121×5.775×L22×6/(120×702)≤13N/mm2

解得：L2≤1350mm

②挠度验算

w=0.967×5.775×12×L24/(100×9000×120×703)≤L2/250

解得：L2≤1303mm

综合以上两种情况，L2≤1303mm，外楞即满足要求，L2可取1000mm。

（2）350×600＜梁截面≤350×1100梁底外楞按350×1100计算

①强度验算：

外楞下钢管的纵向间距设为L2，沿纵向为三排。按四跨连续梁计算，假设梁的全部重量均匀地作用在两外楞上。

则：q=2q1/3=2×14.018/3=9.345KN/m

δ=0.121×9.345×L22×6/(120×702)≤13N/mm2

解得：L2≤1061mm

②挠度验算

w=0.967×9.345×12×L24/(100×9000×120×703)≤L2/250

解得：L2≤1110mm

综合以上两种情况，L2≤1061mm，外楞即满足要求，L2可取1000mm。
