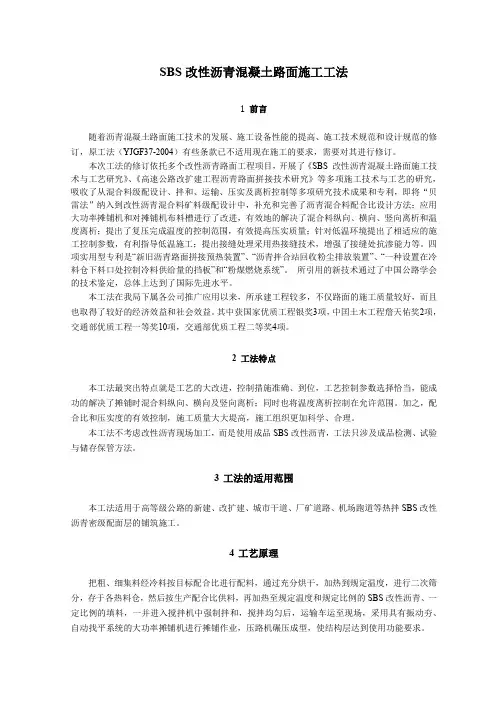

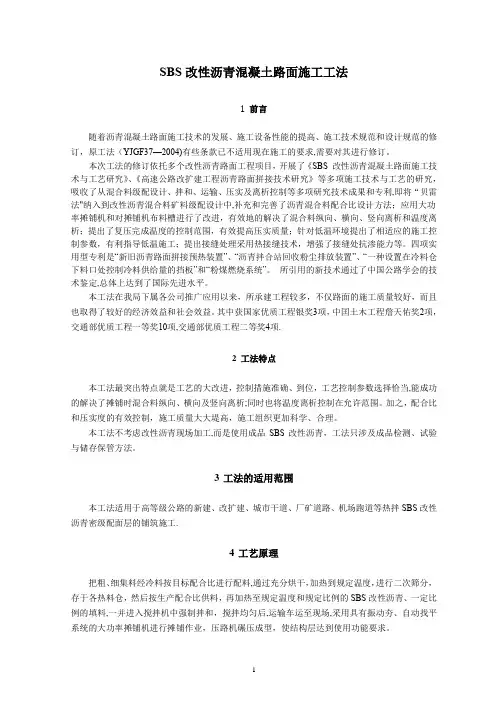

SBS改性沥青混凝土路面施工工法
1前言
随着沥青混凝土路面施工技术的发展、施工设备性能的提高、施工技术规范和设计规范的修订，原工法（YJGF37-2004）有些条款已不适用现在施工的要求，需要对其进行修订。
本次工法的修订依托多个改性沥青路面工程项目，开展了《SBS 改性沥青混凝土路面施工技术与工艺研究》、《高速公路改扩建工程沥青路面拼接技术研究》等多项施工技术与工艺的研究，吸收了从混合料级配设计、拌和、运输、压实及离析控制等多项研究技术成果和专利，即将“贝雷法”纳入到改性沥青混合料矿料级配设计中，补充和完善了沥青混合料配合比设计方法；应用大功率摊铺机和对摊铺机布料槽进行了改进，有效地的解决了混合料纵向、横向、竖向离析和温度离析；提出了复压完成温度的控制范围，有效提高压实质量；针对低温环境提出了相适应的施工控制参数，有利指导低温施工；提出接缝处理采用热接缝技术，增强了接缝处抗渗能力等。四项实用型专利是“新旧沥青路面拼接预热装置”、“沥青拌合站回收粉尘排放装置”、“一种设置在冷料仓下料口处控制冷料供给量的挡板”和“粉煤燃烧系统”。所引用的新技术通过了中国公路学会的技术鉴定，总体上达到了国际先进水平。
本工法在我局下属各公司推广应用以来，所承建工程较多，不仅路面的施工质量较好，而且也取得了较好的经济效益和社会效益。其中获国家优质工程银奖3项，中囯土木工程詹天佑奖2项，交通部优质工程一等奖10项，交通部优质工程二等奖4项。
2工法特点
本工法最突出特点就是工艺的大改进，控制措施准确、到位，工艺控制参数选择恰当，能成功的解决了摊铺时混合料纵向、横向及竖向离析；同时也将温度离析控制在允许范围。加之，配合比和压实度的有效控制，施工质量大大堤高，施工组织更加科学、合理。
本工法不考虑改性沥青现场加工，而是使用成品SBS改性沥青，工法只涉及成品检测、试验与储存保管方法。
3工法的适用范围
本工法适用于高等级公路的新建、改扩建、城市干道、厂矿道路、机场跑道等热拌SBS改性沥青密级配面层的铺筑施工。
4工艺原理
把粗、细集料经冷料按目标配合比进行配料，通过充分烘干，加热到规定温度，进行二次筛分，存于各热料仓，然后按生产配合比供料，再加热至规定温度和规定比例的SBS改性沥青、一定比例的填料，一并进入搅拌机中强制拌和，搅拌均匀后，运输车运至现场，采用具有振动夯、自动找平系统的大功率摊铺机进行摊铺作业，压路机碾压成型，使结构层达到使用功能要求。
5工艺流程及操作要点
5.1施工工艺流程图
热拌SBS改性沥青混合料施工工艺流程图，见图1。
图 1 热拌改性沥青混合料路面施工工艺流程
5.2操作要点
5.2.1拌和站的设置与建设
1.应根据工程的进度和质量要求，确定拌和设备。一般选用能自动控制的间歇式拌和机，由于改性沥青粘稠度大，拌和效率降低，宜选用产量大的。
2.SBS改性沥青拌和站选址，宜选在空旷、环境干燥、地势稍高、地下水位低，并具有较好运输条件的地方；材料存放场地应足够大，以能够满足施工工期和组织要求为原则；场地应符合国家有关环保、安全、环境、消防等规定的要求。
5.2.2改性沥青混合料配合比设计
1.目标配合比设计
SBS改性沥青混合料目标配合比设计，是使现场使用配合比符合路面结构设计要求并确定最佳用油量。该设计一是确定冷料配比，二是为生产配合提出目标。
1)矿料级配设计：对现场原材料进行筛分，计算各类矿料用量，使合成矿料级配符合规定范围；对最大公称粒径、4.75mm、2.36mm和0.075mm四个主要关键筛孔通过率要严格控制。
2)采用“贝雷法”对矿料级配设计进行检验和优化：采用“最小间隙法”确定粗粒级比例；计算粗粒组最佳状态下合成集料密度、孔隙率；确定细集料比例；计算出初步配合比例；粗、细集料级配调整确定各规格集料掺加比例；合成级配的分析；综合确定比例并绘出相应级配曲线；贝雷三参数符合性比较，选择优化的矿料级配。
3)最佳油石比确定和配合比设计检验。
2.生产配合比设计
主要是验证目标配合比，确定各热料仓的比例及最佳用油量。其中，对于SMA-13及以上混合料，为了改善3～5mm热料仓严重溢料现象，采用在冷料仓加设档板的方式来控制 2.36～4.75mm进料量。
3.生产配合比验证
生产配合比验就是通过试拌、试铺试验段，为正式施工提供经验与施工控制参数。
5.2.3SBS改性沥青混合料的拌和
1.SBS改性沥青的粘度较高，宜采用合适的试验方法确定改性沥青混合料路面的施工温度。通常比普通沥青混合料施工温度提高10-20℃。正常情况下，参照JTG F40-2004《公路沥青路面施工技术规范》表5.
2.2-3进行温度控制；当采用SMA混合料或气温在10~15℃时，混合料出厂温度应控制在180℃~190℃。具体还应根据当时施工规场实测的气温、地温、风速等情况，综合确定改性沥青、集料加热温度及混合料的出厂温度，这个温度是一个确定值，它的偏差应控制在设定温度±3℃内。
2.改性混合料拌和的最佳时间，应根据现场使用的拌和机及施工使用的集料种类、改性混合料的种类等经试验拌和确定。
3.拌和过程中，应控制各种材料称量准确，误差在允许范围；注意集料离析，含水量（特别是细集料）的稳定，含水量过大的细集料（大于5%）禁止使用。
4.拌和过程注意事项
1)由试验室提供的冷料、热料配比通知单，拌和站应按提供配比准确配料，无权更改变动。因冷料变异，造成等料、溢料时，操作手可对冷料进料作适当调整以解决等、溢料问题。
2)对于早晨温度偏低，拌和头几盘料时，应适当提高集料加热温度以保证出料温度高出正常温度几度，然后再按正常加热温度控制。
5.2.4SBS改性沥青混合料的运输
1.沥青混合料的运输应考虑拌和能力、运距、道路情况、车辆吨位等因素，合理确定车辆类型及数量，应尽量使用大吨位自卸翻斗车。
2.运输车辆的车厢应严密干净，车厢底部平整，涂刷隔离剂并防止隔离剂积聚。每次卸料后，安排专人检查，车厢内必须保证卸料干净，防止剩余的料硬结。
3.装车时，应尽量缩小混合料的出口与车厢的距离，按前、后、中三次装满，每装一次移动一个位置，以减小离析。
