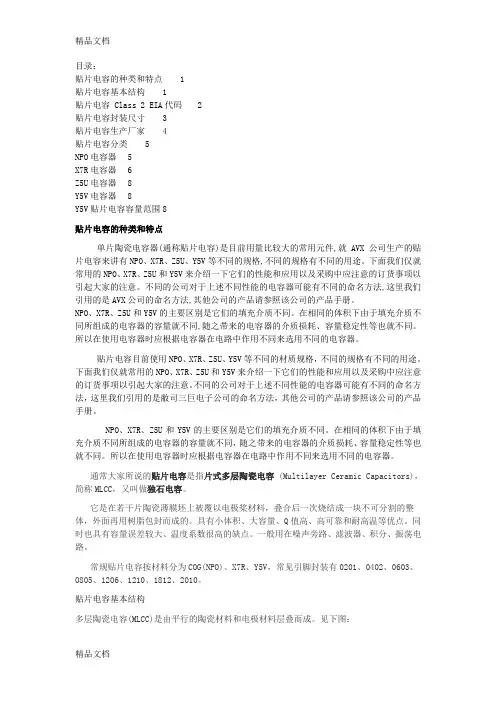

目录：
贴片电容的种类和特点 1
贴片电容基本结构 1
贴片电容 Class 2 EIA代码 2
贴片电容封装尺寸 3
贴片电容生产厂家 4
贴片电容分类 5
NPO电容器 5
X7R电容器 6
Z5U电容器8
Y5V电容器8
Y5V贴片电容容量范围8
贴片电容的种类和特点
单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件,就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是AVX公司的命名方法,其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格，不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是敝司三巨电子公司的命名方法，其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
通常大家所说的贴片电容是指片式多层陶瓷电容 (Multilayer Ceramic Capacitors)，简称MLCC，又叫做独石电容。
它是在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次烧结成一块不可分割的整体，外面再用树脂包封而成的。具有小体积、大容量、Q值高、高可靠和耐高温等优点。同时也具有容量误差较大、温度系数很高的缺点。一般用在噪声旁路、滤波器、积分、振荡电路。
常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见引脚封装有0201、0402、0603、0805、1206、1210、1812、2010。
贴片电容基本结构
多层陶瓷电容(MLCC)是由平行的陶瓷材料和电极材料层叠而成。见下图：
贴片电容 Class 2 EIA代码
对Class 2材料电容的容量随温度变化，EIA可以通过3个符号代码来表述。第一个符号表示工作温度范围的下限，第二个符号表示工作温度的上限，第三个符号表示在这个温度内允许容量变化的百分比。以下表提供了EIA系统详细的描述。
EIA CODE
容量改变百分比时温度范围
RS198 温度范围
X7 X6 X5 Y5 Z5 -55°C to +125°C -55°C to +105°C -55°C to +85°C -30°C to +85°C +10°C to +85°C
Code 容量改变百分比
D E F P R S T U V ±3.3%
±4.7%
±7.5%
±10%
±15%
±22%
+22%,-33% +22%,- 56% +22%,-82%
比如：一个电容的容量想要在25°C时增加不超过7.5%和在-30°C to +85°C时减少不超过7.5%。EIA代码就是Y5F。
贴片电容封装尺寸
封装(L) 长度
公制(毫米)
英制(英寸)
(W) 宽度
公制(毫米)
英制(英寸)
(t) 端点
公制(毫米)
英制(英寸)
0201 0.60 ± 0.03
(0.024 ± 0.001)
0.30 ± 0.03
(0.011 ± 0.001)
0.15 ± 0.05
(0.006 ± 0.002)
0402 1.00 ± 0.10
(0.040 ± 0.004)
0.50 ± 0.10
(0.020 ± 0.004)
0.25 ± 0.15
(0.010 ± 0.006)
0603 1.60 ± 0.15
(0.063 ± 0.006)
0.81 ± 0.15
(0.032 ± 0.006)
0.35 ± 0.15
(0.014 ± 0.006)
0805 2.01 ± 0.20
(0.079 ± 0.008)
1.25 ± 0.20
(0.049 ± 0.008)
0.50 ± 0.25
(0.020 ± 0.010)
1206 3.20 ± 0.20
(0.126 ± 0.008)
1.60 ± 0.20
(0.063 ± 0.008)
0.50 ± 0.25
(0.020 ± 0.010)
1210 3.20 ± 0.20
(0.126 ± 0.008)
2.50 ± 0.20
(0.098 ± 0.008)
0.50 ± 0.25
(0.020 ± 0.010)
1812 4.50 ± 0.30
(0.177 ± 0.012)
3.20 ± 0.20
(0.126 ± 0.008)
0.61 ± 0.36
(0.024 ± 0.014)
