CATIA基础教程基本操作

catia入门基础教程Catia入门基础教程Catia是一款强大的三维CAD软件，广泛应用于各种设计领域。

本教程将介绍Catia的基本操作和常用功能，帮助初学者快速上手和掌握Catia的基础知识。

下面是教程的主要内容：1. Catia的界面介绍- 工作区：主要用于显示模型和绘图窗口，可以通过分割视图、平铺视图等方式布局。

- 工具栏：包含了各种常用工具和命令按钮，可以通过设置来自定义工具栏。

- 菜单栏：包含了各种操作和功能的菜单，在这里可以选择相应的命令进行操作。

- 命令窗口：用于输入命令和查看操作信息，也可以通过菜单栏或工具栏进行操作。

2. 创建和编辑模型- 创建新零件：可以通过菜单栏的"文件"-"新建"命令或工具栏的新建按钮创建新的零件。

- 打开和保存模型：可以通过菜单栏的"文件"-"打开"和"保存"命令或工具栏的打开和保存按钮进行操作。

- 绘制几何图形：可以使用绘图工具在零件或装配中绘制线段、圆、矩形等几何图形。

- 修改模型：可以使用编辑功能对已创建的模型进行修改，比如平移、旋转、缩放等操作。

3. 绘制和编辑草图- 创建草图：可以通过"生成草图"命令在工作平面上创建新的草图。

- 绘制线段和曲线：可以使用绘图工具绘制直线、圆弧等曲线。

- 添加约束和尺寸：可以使用约束和尺寸工具对草图进行约束和尺寸设置。

- 编辑草图：可以使用编辑功能对已创建的草图进行修改。

4. 创建和编辑装配- 创建组件：可以通过"生成部件"命令创建新的零部件。

- 添加关系：可以使用装配工具将零部件放置在装配中，并设置它们之间的关系。

- 检查装配：可以使用装配功能对装配进行检查和调整。

5. 渲染和动画- 渲染模型：可以使用渲染工具将模型进行渲染，使其更加真实和逼真。

- 创建动画：可以使用动画工具将模型进行动画设置，实现动态效果。

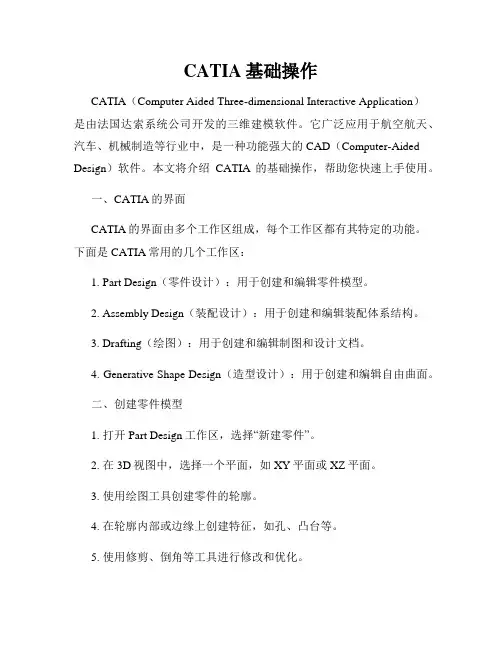

CATIA基础操作CATIA（Computer Aided Three-dimensional Interactive Application）是由法国达索系统公司开发的三维建模软件。

它广泛应用于航空航天、汽车、机械制造等行业中，是一种功能强大的CAD（Computer-Aided Design）软件。

本文将介绍CATIA的基础操作，帮助您快速上手使用。

一、CATIA的界面CATIA的界面由多个工作区组成，每个工作区都有其特定的功能。

下面是CATIA常用的几个工作区：1. Part Design（零件设计）：用于创建和编辑零件模型。

2. Assembly Design（装配设计）：用于创建和编辑装配体系结构。

3. Drafting（绘图）：用于创建和编辑制图和设计文档。

4. Generative Shape Design（造型设计）：用于创建和编辑自由曲面。

二、创建零件模型1. 打开Part Design工作区，选择“新建零件”。

2. 在3D视图中，选择一个平面，如XY平面或XZ平面。

3. 使用绘图工具创建零件的轮廓。

4. 在轮廓内部或边缘上创建特征，如孔、凸台等。

5. 使用修剪、倒角等工具进行修改和优化。

三、进行装配设计1. 打开Assembly Design工作区，选择“新建装配”。

2. 选择一个组件作为主组件，将其他组件拖放到主组件中。

3. 使用约束工具进行组件的配合和约束。

4. 添加零件间的关系，如螺纹连接、嵌合等。

5. 对组件进行测试和分析，确保装配的正确性。

四、绘图和文档制作1. 打开Drafting工作区，选择“新建图纸”。

2. 选择所需的视图类型，如正视图、剖视图等。

3. 在视图中添加标注、尺寸和符号。

4. 使用表格工具创建零件清单、材料清单等。

5. 导出图纸为常见格式，如DXF、PDF等。

五、创建自由曲面1. 打开Generative Shape Design工作区，选择“新建曲面”。

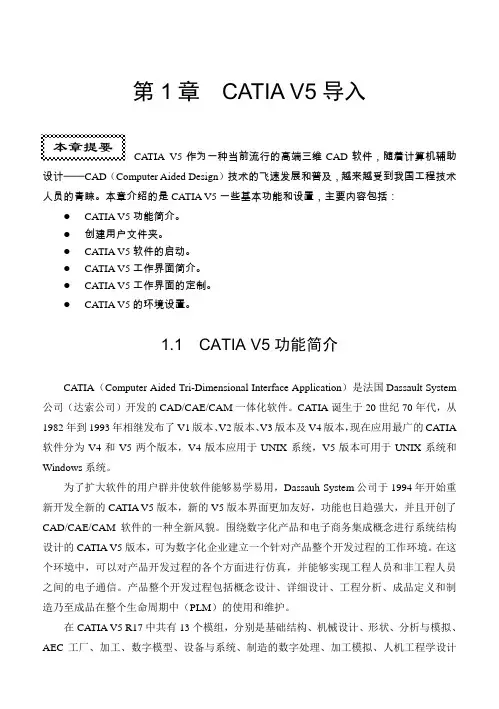

第1章 CATIA V5导入CATIA V5作为一种当前流行的高端三维CAD 软件，随着计算机辅助设计──CAD （Computer Aided Design ）技术的飞速发展和普及，越来越受到我国工程技术人员的青睐。

本章介绍的是CATIA V5一些基本功能和设置，主要内容包括：● CA TIA V5功能简介。

● 创建用户文件夹。

● CA TIA V5软件的启动。

● CA TIA V5工作界面简介。

● CA TIA V5工作界面的定制。

●CA TIA V5的环境设置。

1.1 CATIA V5功能简介CA TIA （Computer Aided Tri-Dimensional Interface Application ）是法国Dassault System 公司（达索公司）开发的CAD/CAE/CAM 一体化软件。

CA TIA 诞生于20世纪70年代，从1982年到1993年相继发布了V1版本、V2版本、V3版本及V4版本，现在应用最广的CATIA 软件分为V4和V5两个版本，V4版本应用于UNIX 系统，V5版本可用于UNIX 系统和Windows 系统。

为了扩大软件的用户群并使软件能够易学易用，Dassauh System 公司于1994年开始重新开发全新的CA TIA V5版本，新的V5版本界面更加友好，功能也日趋强大，并且开创了CAD/CAE/CAM 软件的一种全新风貌。

围绕数字化产品和电子商务集成概念进行系统结构设计的CATIA V5版本，可为数字化企业建立一个针对产品整个开发过程的工作环境。

在这个环境中，可以对产品开发过程的各个方面进行仿真，并能够实现工程人员和非工程人员之间的电子通信。

产品整个开发过程包括概念设计、详细设计、工程分析、成品定义和制造乃至成品在整个生命周期中（PLM ）的使用和维护。

在CATIA V5 R17中共有13个模组，分别是基础结构、机械设计、形状、分析与模拟、AEC 工厂、加工、数字模型、设备与系统、制造的数字处理、加工模拟、人机工程学设计与分析、智件和ENOVIA V5 VPM （如图1.1.1所示），各个模组里又有一个到几十个不同的工作台。

CATIA软件初学者入门指南CATIA软件是一款广泛应用于机械设计、航空航天、汽车工业等领域的三维建模软件。

对于初学者来说，掌握CATIA软件的基本操作和功能是非常重要的。

本指南旨在帮助初学者快速上手CATIA软件，并提供一些实用的技巧和建议。

一、CATIA软件介绍CATIA是法国达索系统公司开发的一款三维计算机辅助设计（CAD）和计算机辅助制造（CAM）软件。

它拥有强大的三维建模和装配功能，可以帮助用户创建复杂的产品设计和装配结构。

二、CATIA软件安装与启动1. 下载CATIA软件安装包，并按照安装向导提示完成安装过程。

2. 打开CATIA软件，在主界面选择相应的工作环境，如机械设计、航空航天等。

三、CATIA软件基本操作1. 界面介绍：CATIA软件的主界面包括菜单栏、工具栏、工作区、视图窗口等。

熟悉界面布局是学习CATIA的第一步。

2. 建立基准坐标系：在CATIA软件中，建立一个准确的基准坐标系对于后续的设计和装配非常重要。

通过选择相应的工具和命令，在工作区内建立基准坐标系。

3. 绘制基本几何图形：CATIA软件支持各种几何图形的绘制，如线段、圆、矩形等。

通过选择相应的绘图工具，在工作区内绘制基本几何图形。

4. 进行三维建模：CATIA的三维建模功能强大且灵活，可以通过直接建模、参数化建模等方式快速创建复杂的三维模型。

初学者可以先从简单的模型开始，逐步增加难度。

5. 进行装配设计：CATIA软件提供了装配设计的功能，可以将多个零部件组合在一起，模拟实际产品的装配结构。

通过选择相应的装配命令，将零部件装配到主装配体中。

四、CATIA软件实用技巧1. 使用快捷键：熟悉CATIA软件的快捷键可以提高工作效率。

在使用过程中，可以逐渐熟悉并应用常用的快捷键。

2. 学习常用命令：CATIA软件有许多常用的命令，如拉伸、旋转、圆角等。

了解这些命令以及它们的用途，在实际设计中能够更加灵活地运用它们。

3. 多使用可视化工具：CATIA软件提供了丰富的可视化工具，如渲染、动画等。

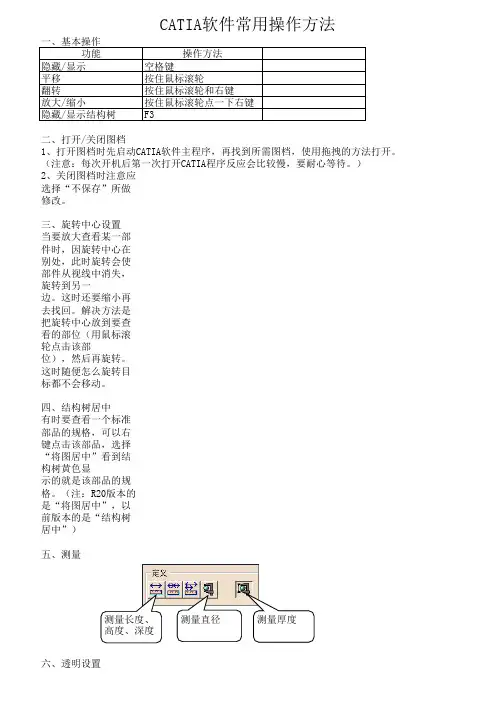

一、基本操作功能操作方法隐藏/显示空格键平移按住鼠标滚轮翻转按住鼠标滚轮和右键放大/缩小按住鼠标滚轮点一下右键隐藏/显示结构树F3二、打开/关闭图档2、关闭图档时注意应选择“不保存”所做修改。

三、旋转中心设置当要放大查看某一部件时，因旋转中心在别处，此时旋转会使部件从视线中消失，旋转到另一边。

这时还要缩小再去找回。

解决方法是把旋转中心放到要查看的部位（用鼠标滚轮点击该部位），然后再旋转。

这时随便怎么旋转目标都不会移动。

四、结构树居中有时要查看一个标准部品的规格，可以右键点击该部品，选择“将图居中”看到结构树黄色显示的就是该部品的规格。

（注：R20版本的是“将图居中”，以前版本的是“结构树居中”）五、测量六、透明设置有时为了查看内部结构形状，需要设置局部的透明度，从外面直接可以看到里面。

七、新窗口打开有时要拆开单独查看一个部品，即可查到该部品的尺寸、规格等参数。

八、3dxml档的使用3dxml档文件只能用拖拽的方式打开，运行相对比较流畅，较少出现“卡死”或突然关闭的情况而且不会被修改，比较适合我们这些菜鸟使用。

可以直接把装配图从CATIA档转成3dxml档。

3dxml档图标如右图：CATIA软件常用操作方法1、打开图档时先启动CATIA软件主程序，再找到所需图档，使用拖拽的方法打开。

（注意：每次开机后第一次打开CATIA程序反应会比较慢，要耐心等待。

）测量长度、高度、深度测量厚度测量直径选定区域图形属性透明度选择50%、25%、0%皆可透明度选择使用右键单击该部品或结构树选择“在新窗口打开”。

CATIA教程基础操作一、CATIA的界面打开CATIA后，会看到主界面分为菜单栏、工具栏、工具箱、规格栏和三维视图窗口等几个部分。

1.菜单栏：包含了CATIA的各个功能模块和工具，在菜单栏中可以找到大多数操作选项。

2.工具栏：包含了经常使用的一些工具按钮，可以加快操作速度。

3.视图窗口：显示三维模型图形，可以旋转、缩放和平移模型。

4.工具箱：包含了一些常用的功能模块的快速入口。

5.规格栏：显示当前选中对象的属性和参数设置。

1.创建零件模型：点击"开始"按钮，在工具箱中选择"新建"，然后选择"零件"。

在三维视图窗口中绘制所需的几何形状，如线、圆、矩形等。

可以使用绘图工具、改变对象尺寸或者复制、旋转等操作来构建复杂的模型。

2.修改模型尺寸：选择要修改的对象，点击"修饰"按钮，在工具箱中选择“尺寸”栏，可以修改各个尺寸参数。

3.切割模型：选择要切割的对象，点击"修饰"按钮，在工具箱中选择“修剪”栏，选择需要修剪的尺寸或者对象，然后点击切割按钮。

4.常见形状创建：在绘图模式下，可以使用线条工具、圆形工具、矩形工具等绘制常见的几何形状，然后可以根据需要进行合并、切割、拉伸等操作，生成更复杂的模型。

三、装配和组件传递1.装配操作：选择“装配单元体”按钮，在工具箱中选择“装配”栏，然后选择需要装配的对象，将它们放置在指定的位置。

四、渲染和动画1.渲染模型：选择“渲染”按钮，在工具箱中选择“渲染”栏，可以选择不同的材质、光源和渲染效果。

2.动画效果：选择“动画”按钮，在工具箱中选择“动画”栏，可以设定相机的路径、运动速度和帧率等参数，创建动画效果。

五、文件管理和导出1.文件管理：选择“文件”按钮，在菜单中选择“保存”可以保存当前模型。

也可以选择“打开”打开已有的CATIA模型文件。

2.导出模型：选择“文件”按钮，在菜单中选择“导出”，可以选择导出为不同的文件格式，如STEP、IGES、STL等，以便在其他软件中使用。

catia基础教程Catia基础教程Catia是一款CAD/CAM/CAE软件，在工程设计和制造领域被广泛应用。

本教程将介绍Catia的基础知识和操作技巧，帮助初学者快速入门。

1. 界面介绍Catia的界面分为多个工作区，包括模型区、装配区、绘图区等。

每个工作区都有相应的工具栏和菜单，用于完成不同的操作。

2. 创建零件在Catia中，可以通过多种方式创建零件。

可以使用草图、实体建模等功能，根据设计要求创建零件的几何实体。

3. 编辑零件一旦创建了零件，在编辑模式中可以对其进行编辑。

可以修改几何形状、尺寸、位置等参数，以满足设计要求。

4. 创建装配装配是将多个零件组装在一起形成一个整体的过程。

可以使用装配功能将已创建的零件组装在一起，并调整它们的位置和关系。

5. 绘图功能在Catia中，可以使用绘图功能创建二维图形。

可以在绘图区中创建直线、圆、矩形等基本图形，并进行编辑和变换。

6. 添加约束在装配中，需要对不同零件之间的关系进行约束。

可以使用约束功能对零件的位置、角度进行限制，以确保装配的准确性。

7. 渲染和动画Catia提供了渲染和动画功能，可以对零件和装配进行真实感渲染，并创建动画效果。

这样可以更直观地展示设计成果。

8. 导出和打印在设计完成后，可以将模型导出为常见的文件格式，如STL、STEP等。

也可以使用打印功能将设计结果输出到物理形式。

以上是Catia基础教程的内容，希望能对初学者有所帮助。

通过学习这些基础知识和操作技巧，能够更好地使用Catia进行工程设计和制造。

CATIA基础入门教程第一部分：CATIA界面介绍在开始学习CATIA之前，我们首先需要了解CATIA的界面。

当你打开CATIA软件时，会看到以下几个主要部分：1.菜单栏：位于软件顶部，包含各种CATIA的功能和操作选项。

2.工具栏：位于菜单栏下方，其中包含了一些常用的工具和命令按钮，可以快速访问和执行各种操作。

7.命令窗口：位于底部，显示软件的状态信息和执行的命令。

第二部分：CATIA基本操作了解了CATIA界面之后，我们来学习一些CATIA的基本操作。

1.创建模型：可以使用工具栏上的“创建”按钮或者菜单栏的“文件”-“新建”选项来创建新的模型。

3.视图操作：在视图窗口中，可以使用鼠标滚轮进行放大和缩小，按住鼠标右键可以平移视图，按住鼠标左键旋转视图。

4.创建几何体：可以使用工具箱中的各种工具来创建几何体，如线、圆、矩形等。

6.组装模型：使用工具箱中的组装工具可以将多个几何体组装在一起，形成一个完整的模型。

7.分析模型：CATIA提供了各种分析工具，可以用于模型的强度、运动和流体仿真等分析。

8.渲染模型：CATIA可以对模型进行渲染，使其更加逼真，并可以通过不同的光照和材质调整来实现更好的效果。

第三部分：CATIA实例教学在掌握了CATIA的基本操作之后，我们来进行一些实际的案例教学。

1.创建一个立方体：使用工具箱中的“立方体”工具创建一个立方体模型，并修改其尺寸和位置。

2.创建一个简单的零件：使用工具箱中的各种工具和命令来创建一个简单的机械零件，如螺栓、轴等，并进行必要的尺寸设定。

3.组装多个零件：将上述创建的零件进行组装，形成一个完整的机械装配，并设置各个零件之间的约束关系。

4.进行强度分析：对上述的机械装配进行强度分析，查看其在不同工况下的受力情况，并做必要的修改和优化。

5.渲染和动画展示：对上述的机械装配进行渲染，使其更加逼真，并创建一个简单的动画展示其运动过程。

总结：通过本教程，你可以学到CATIA软件的基本操作和应用技巧，帮助你快速上手并进行各类产品的设计和开发工作。

CATIA软件零基础入门教程CATIA（Computer Aided Three-dimensional Interactive Application）是一款功能强大的三维设计和建模软件，广泛应用于航空航天、汽车、工程等领域。

对于初学者来说，CATIA的使用可能显得有些复杂和困惑。

本文将为您提供CATIA软件零基础入门教程，帮助您快速上手使用CATIA。

1. CATIA软件的安装与启动首先，您需要从官方网站或合法渠道下载并安装CATIA软件。

安装完成后，通过桌面图标或者开始菜单中的CATIA快捷方式启动软件。

接下来，进入CATIA的工作环境进行后续的操作。

2. 创建新工程在CATIA软件中，您需要创建一个新的工程来开始您的设计工作。

点击菜单栏的"File"，选择"New"，然后选择"Product"来创建一个新的产品。

在弹出的对话框中，可以设置产品的名称和保存路径等信息。

点击"OK"完成创建。

3. 设计基础几何形状在CATIA软件中，您可以使用各种工具和命令来创建基础几何形状，例如线、面、体等。

通过点击工具栏上的相应图标或者使用快捷键，您可以选择所需的绘图工具，并进行绘制。

CATIA提供了多种绘图和编辑工具，您可以根据自己的需求选择使用。

4. 进行模型变换在CATIA软件中，您可以对已创建的几何模型进行平移、旋转、缩放等操作，以达到所需的设计效果。

通过选择所需的模型以及相应的变换工具，在工作区内进行模型变换和调整。

这些变换操作可以在菜单栏的"Edit"或者"Transform"中找到。

5. 应用约束和限制条件在CATIA软件中，您可以应用各种约束和限制条件来控制模型的尺寸、形状和运动等属性。

通过选择所需的模型以及相应的约束工具，在工作区进行约束的添加和编辑。

这些约束和限制条件可以在菜单栏的"Constraints"或者"Assembly Design"中找到。

CATIA基础操作培训教程一、引言二、CATIA界面及功能介绍1.启动CATIA双击桌面上的CATIA图标，启动软件。

初次启动时，系统会提示选择工作目录，建议选择一个空间充足的磁盘分区。

2.CATIA界面布局CATIA界面主要包括菜单栏、工具栏、功能树、图形区和命令提示区等部分。

（1）菜单栏：包含文件、编辑、视图、工具、窗口等菜单，通过菜单可以执行CATIA的各类操作。

（2）工具栏：包含常用工具的快捷按钮，如选择、移动、旋转等。

（3）功能树：显示当前文档的结构，可以在此处创建、删除和重命名对象。

（4）图形区：显示当前文档的图形，支持多种视图布局。

（5）命令提示区：显示当前命令的提示信息，辅助用户操作。

3.CATIA功能模块CATIA包含多个功能模块，如零件设计、装配设计、曲面设计、工程制图等。

通过功能树或菜单栏可以切换不同模块。

三、CATIA基础操作1.文件操作（1）新建文件：菜单栏“文件”→“新建”，在弹出的对话框中选择所需模块，如“零件设计”，“确定”创建新文件。

（2）打开文件：菜单栏“文件”→“打开”，在弹出的对话框中选择所需文件，“打开”。

（3）保存文件：菜单栏“文件”→“保存”，或使用快捷键Ctrl+S 保存当前文件。

2.基本绘图操作（1）创建草图：在功能树中选择“草图”，在图形区空白处右键，选择“创建草图”，进入草图绘制状态。

（2）绘制几何图形：在草图绘制状态下，工具栏中的绘图工具（如直线、圆、矩形等），在图形区绘制所需几何图形。

（3）尺寸标注：绘制几何图形后，工具栏中的尺寸标注工具，对图形进行尺寸标注。

（4）几何约束：在草图绘制状态下，工具栏中的几何约束工具，对图形添加几何约束（如垂直、平行、相等等）。

3.编辑操作（1）选择对象：工具栏中的选择工具，在图形区选择所需对象。

（2）移动对象：选择对象后，工具栏中的移动工具，在命令提示区输入移动距离和方向，或拖动鼠标进行移动。

（3）旋转对象：选择对象后，工具栏中的旋转工具，在命令提示区输入旋转角度，或拖动鼠标进行旋转。

CATIA 基本操作教程1 产品介绍CATIA V5草绘（SKETCHER）功能做为三维实体设计与三维曲面设计的基础，在三维零件设计的同时提供了一个强大的辅助二维线框工作环境，在CATIA V5的各个产品中都得到了广泛的应用。

CATIA V5草绘（SKETCHER）功能为设计者提供了快捷精确的二维线框设计手段。

使用草绘（SKETCHER）在构造二维线框的同时可以对这些几何图形产生约束，一旦需要可随时对其进行编辑，以获得任何所需的二维线框。

2 图标功能介绍(基本概念、基本界面介绍)CATIA V5的草绘设计模块由如下图标菜单组成：约束菜单（Constraint）、轮廓创建菜单（Profile）、几何操作菜单（Operations）以及工具栏等界面图标。

2.1 用户界面图标Start a Sketch 创建草绘Leave Sketcher Workbench 退出草绘空间Snap to Point 自动捕捉格珊点Stand or Construction 创建参考元素或标准元素Geometrical constraints 创建几何约束Dimensional constraints 创建尺寸约束Cutting the Part by the Sketch Plane 通过草绘平面切零件2.2 轮廓创建（Profile）轮廓创建命令用来直接构造二维轮廓，命令如下所示：Profile 创建直线和圆组成的轮廓Line 创建直线Tangent Arc 创建相切圆弧Three Point Arc 创建三点圆弧Rectangles 创建矩形Oriented Rectangles 创建导向矩形Parallelogram 创建平行四边形Elongated Hole 创建长圆孔Cylindrical Elongated Hole 创建长圆弧孔Keyhole Profile 创建锁孔Hexagon 创建六边形Circle 创建圆Three Point Circle 通过三点创建圆Circle Using Coordinates 输入坐标值创建圆Tri-Tangent Circle 三处相切创建圆Three Point Arc 通过三点创建圆弧Three Point Arc Starting With Limits 用三点限制创建圆弧Arc 创建基本圆弧Spline 创建样条曲线Connect 创建过渡线Ellipse 创建椭圆Parobola by Focus 创建焦点控制的抛物线Hyperbola by Focus 创建焦点控制的双曲线Create a Conic 创建圆锥曲线Line 创建直线Infinite Line 创建无限长直线Bi-Tangent Line 创建双切线Bisecting Line 创建角分线Axis 创建轴Point by Clicking 创建点Points by Using Coordinates 创建坐标点Equidistant Points 创建等距点Intersection Point 创建交点Projection Point 创建投影点2.3 几何操作（Operation）Corner （Trim All Element）倒圆（裁剪所有元素）Corner （Trim First Element）倒圆（裁剪首先选择的元素）Corner （No Trim）倒圆（不裁剪）Chamfer （Trim All Element）倒角（裁剪所有元素）Chamfer （Trim First Element）倒角（裁剪首先选择的元素）Chamfer （No Trim）倒角（不裁剪）Trim （Trim All Element）裁剪（裁剪所有元素）Trim （Trim First Element）裁剪（裁剪首先选择的元素）Break 打断Quick Trim 快速裁减Break and Rubber In 打断并擦除所选区域内元素Break and Rubber Out 打断并擦除所选区域外元素Break and Keep 打断并保留所选元素Close 封闭圆、椭圆或样条曲线Complement 创建相反圆弧或椭圆弧Symmetry 镜像Translate 平移Rotate 旋转Scale 缩放Offset 偏置Project 3d Elements 将3D元素投影到草绘平面Intersect 3d Elements 创建3D元素与草绘平面相交的元素Project 3d Silhouette Edges 将3D元素轮廓边界投影到草绘平面Isolate 独立2.4 约束（Constraint）2.4.1 约束命令Constraints Defined in Dialog Box 使用对话框进行约束Constraint 创建快速约束Contact Constraint 创建接触几何约束Auto Constraint 自动创建约束Animate Constraint 模拟约束效果2.4.2 约束符号Perpendicular 垂直Coincident 一致Vertical 竖直Horizontal 水平Fix 固定Parallel 平行Radius/ Distance/ Length 半径/距离/长度Diameter 直径Concentric 同心2.4.3 约束颜色（按系统缺省值）white/ Current 白色/ 表示当前元素red orange/ Selected 桔红色/ 表示已选择的元素yellow Protected / 黄色/ 表示不能修改的元素brown No changed/ 棕色/ 表示不变化的元素green/ Fixed 绿色/ 表示固定的元素green/ Iso-constrained 绿色/ 表示已约束元素violet/ Over-constrained 紫色/ 表示过约束元素red/ Inconsistent 红色/ 表示前后矛盾的元素3 软件环境设定(Customizing Settings)合理设置草绘绘图环境,可以帮助设计者更有效地使用草绘命令。

CATIA基础操作
1.CATIA的界面
启动CATIA后，会出现一个包含工具栏、菜单栏和视图窗口的界面。

工具栏上提供了常用的工具按钮，菜单栏包含了各种命令和功能，视图窗
口则是用来显示设计内容的主要区域。

2.文件的创建和保存
在CATIA中，可以通过点击菜单栏的“文件”选项创建新的文件。

常
见的文件类型有零件（Part）、装配体（Assembly）和图纸（Drawing）。

创建文件后，可以使用“保存”按钮或菜单栏的“文件-保存”选项将文
件保存到指定位置。

在CATIA中，可以通过多种方法创建零件。

最常见的方法是使用基本
几何体创建零件，比如立方体、圆柱体等。

此外，还可以利用先前创建的
零件平台进行派生，以快速创建新的零件。

在CATIA中，可以通过将多个零件组装在一起来创建装配体。

装配体
中的零件可以在三维空间中进行移动和旋转，以实现不同的组装关系。

在CATIA中，可以从零件或装配体中创建图纸，用以制作工程图纸。

图纸中可以包含各种标注、尺寸和视图，以展示零件的详细信息。

6.文件的导入和导出
7.常用工具和快捷键
同时，可以通过自定义快捷键来提高工作效率。

在菜单栏中选择“工
具-选项-用户设置-键盘”选项，可以对各种命令和功能进行快捷键的设
置和修改。
