热释电红外传感器模块原理与使用.

热释电红外传感器原理及其应用热释电红外传感器原理及其应用
热释电红外传感器（thermoelectric infrared sensor，TIRS）是一种利用热释电效应（thermoelectric effect）来检测环境中红外热源的光学传感器。

它能够通过辐射能量与传感器内表面温度的差异来检测非可见的红外辐射，以实现远距离监测和测量热源发射能力的目的。

热释电红外传感器的工作原理是，当热释电芯片内的两个特定的同质金属材料互相接触时，会出现一个电压，这称为热释电效应。

热释电红外传感器将两种金属材质聚集在一起，当热源照射到传感器表面时，会让其中一种材料受热，而另一种材料不受热。

随着材料的表面温度升高，热释电效应将产生一个电压，这一区别值便可以表示出环境中红外辐射强度发生变化的情况。

热释电红外传感器广泛应用于飞机机舱设备房内的温度监控，能够检测空调系统及周边电子设备的温度变化，从而维持机舱温度在所需范围内。

此外，也常用于物流运输、医疗保健及无人机等行业对环境温度进行监控，能够有效降低安全风险，提高工作效率。

此外，热释电红外传感器还可用于检测大气污染物，能够根据环境温度及湿度两种因素来监测大气环境，提供可靠的污染数据以帮助制定行之有效的污染防治措施。

热释电红外传感器工作原理
热释电红外传感器是一种测量和检测红外辐射的设备，它利用物体发出的红外辐射来探测物体的存在。

其工作原理基于物体的热能状态。

当一个物体的温度高于绝对温度零度时，它会发出红外辐射。

这些红外辐射按照不同的波长和频率发射出去。

热释电红外传感器通过检测这些红外辐射来感知物体的存在。

热释电红外传感器通常由一个红外探测器和一个信号处理单元组成。

红外探测器通常是由热释电材料制成，如锂钽酸锂、锂铌酸锂等。

这些材料能够根据温度的变化而产生电荷。

当物体靠近红外探测器时，物体的红外辐射也会靠近传感器。

这会导致探测器吸收更多的红外辐射，从而使其温度上升。

温度的升高会导致热释电材料中的离子在晶格之间移动，并产生电荷。

这些电荷被收集并转化为电压信号。

信号处理单元会接收并处理来自红外探测器的电压信号。

它会分析信号的幅度和频率，以判断是否存在物体并确定其位置和运动。

通过与预设的阈值进行比较，传感器可以触发适当的响应，如报警、触发摄像头拍摄等。

总之，热释电红外传感器通过测量和分析物体发出的红外辐射来感知其存在。

它的工作原理基于热释电材料的特性，利用物体温度的变化产生电荷，并将其转化为电压信号。

这种传感器可以广泛应用于防盗系统、人体检测、智能家居等领域。

热释电红外传感器原理及其应用热释电红外传感器是一种常用于人体检测、安防监控以及自动化控制等领域的传感器。

其原理基于物体的红外辐射，利用热释电效应将红外辐射转化为电信号，从而实现对物体的探测与识别。

热释电效应是指在某些晶体或陶瓷材料中，当物体通过其表面或附近经过时，由于温度的变化，将会产生电荷的分离和聚集，形成电压信号。

这种效应的基本原理是，当物体辐射红外光线时，物体表面温度会产生微小的波动，使得材料内部的热释电元件发生温度变化，从而引起电荷的分离。

热释电传感器中常用的材料有钛酸锂、氧化锂锭以及掺杂锗的亚胺酯材料等。

在热释电红外传感器的设计中，一般包含了感测元件、前置电路、信号处理模块以及输出电路等组成部分。

感测元件采用特殊材料制成，可将红外辐射转化为微弱电荷信号。

前置电路用于提取和放大感测元件产生的电信号，以提供稳定和可靠的信号源。

信号处理模块可通过滤波、放大、积分等方式对输入信号进行处理，从而实现对目标物体的探测与识别。

输出电路常用于将处理后的信号转换为数字信号或模拟信号，以供其他设备使用。

热释电红外传感器具有很多应用领域。

其中最常见的应用是人体检测。

传感器可通过监测人体散发的红外辐射，实现对人体的检测与识别。

这在安防监控领域得到了广泛的应用。

传感器能够通过对室内环境中的温度变化进行感知，从而实现室内灯光、空调等设备的自动控制。

此外，热释电红外传感器还可应用于汽车行业，用于检测驾驶员和乘客的动作与位置，并通过与车载设备的连接实现自动化控制。

另外，在医疗领域，热释电红外传感器也有广泛的应用。

传感器能够通过检测身体表面的红外辐射，实现对体温的监测与测量。

这在医院、诊所等场所非常重要，可以在短时间内实现对大量人员的体温测量，为疫情防控等提供帮助。

总之，热释电红外传感器是一种基于热释电效应原理的传感器，通过将物体的红外辐射转化为电信号实现对物体的探测与识别。

其应用广泛，包括人体检测、安防监控、自动化控制以及医疗领域等。

热释电传感器的工作原理及应用1. 简介热释电传感器是一种能够将红外辐射转化为电信号的传感器。

它利用材料在温度变化时产生的热释电效应，通过检测物体的红外辐射来实现物体检测、人体检测和热成像等应用。

2. 工作原理热释电传感器的工作原理可以简单概括为以下几个步骤：2.1 材料特性热释电材料的一个主要特性是在温度变化时会产生电荷，即热释电效应。

这些材料通常由特殊的陶瓷或聚合物制成，具有良好的温度灵敏度和稳定性。

2.2 红外辐射的感应当有物体在热释电材料前方时，物体所发出的红外辐射会被热释电材料吸收，并将其转换为热能。

这个过程中，热释电材料表面的温度会发生变化。

2.3 温度差测量热释电传感器内部包含了一个敏感区域，该区域由一对热释电材料组成。

其中一个材料暴露在外部环境中，另一个则被隔离在内部环境中。

由于红外辐射的影响，外部环境中的材料的温度会发生变化，而内部环境中的材料则保持相对稳定的温度。

2.4 电荷生成与输出当温度差发生时，两个热释电材料之间会产生电荷差异。

这个电荷差异会导致传感器内部的电路产生电流或电压的变化。

通过测量这个电流或电压的变化可以推断出外部环境的红外辐射量。

3. 应用领域热释电传感器在多个领域有着重要的应用，以下列举几个常见的应用领域：3.1 人体检测热释电传感器可以通过检测人体的红外辐射来实现人体检测。

当人体进入传感器的检测范围时，传感器会感知到人体产生的红外辐射，并输出相应的信号。

这个特性被广泛应用于自动门禁系统、安防系统等领域。

3.2 物体检测热释电传感器也可以用于物体检测。

通过将传感器安装在需要检测的区域内，当有物体靠近或经过时，传感器可以感知到物体的红外辐射，并输出相应的信号。

这个应用广泛用于智能家居、智能照明等场景中。

3.3 热成像利用热释电传感器可以实现热成像技术。

热释电传感器通过测量不同物体产生的红外辐射，可以将这些辐射转化为对应的电信号，并产生相应的热像，显示出物体的温度分布情况。

人体热释电红外传感器PIR原理人体热释电红外传感器（Passive Infrared Sensor，简称PIR）是一种常用于安防系统和自动控制系统的传感器。

它通过感知人体所释放的红外辐射来检测人的存在。

接下来，我将详细介绍PIR传感器的工作原理。

PIR传感器基于人体的热辐射原理。

人体在运动或者处于不同温度的环境下，会释放出红外辐射，传感器通过检测这种红外辐射来确定人体的存在。

PIR传感器通常由一个镜片、一个红外感应单元和一个信号处理单元组成。

首先，镜片用于收集环境中的红外辐射。

通常，这个镜片是一个分段的圆形或矩形，它可以将环境中的红外辐射聚焦到红外感应单元的元件上。

其次，红外感应单元是PIR传感器的核心部件。

它通常由两个红外感应器构成，每个感应器都包含了一个红外感测元件和一个输电线圈。

一个感应器探测到一个感应元件，而与其相对的感应器探测到另一个感应元件。

当没有人体经过时，两个感应器接收到的红外辐射强度是相等的。

然而，当有人体经过时，红外辐射的分布会发生变化，一个感应器接收到的辐射比另一个感应器接收到的辐射要强。

这是因为人体是一个温度较高的物体，当一个感应器探测到红外辐射时，另一个感应器探测到的辐射会更弱，从而产生一个差异信号。

这个差异信号将被传送到信号处理单元进行分析。

最后，信号处理单元负责接收并处理差异信号。

当差异信号超过一定的阈值时，信号处理单元会触发相应的动作，比如开启报警、开启照明等。

同时，为了提高传感器的灵敏度和减少误报率，信号处理单元也可以采用一些技术，比如时间窗口的技术，只有在特定的时间段内出现差异信号才被触发。

需要注意的是，PIR传感器只能检测到红外辐射的变化，而不能检测到绝对温度或静止物体的存在。

因此，在设置PIR传感器时，应该考虑到人体的运动情况以及环境的温度变化。

总结一下，人体热释电红外传感器PIR是一种通过感知人体所释放的红外辐射来检测人的存在的传感器。

它通过镜片收集环境中的红外辐射，通过红外感应单元检测红外辐射的差异，最后通过信号处理单元进行差异信号的分析和处理。

热释电红外传感器的工作原理热释电红外传感器是一种采用热释电效应来感测红外辐射的传感器。

该传感器能够感知物体的温度和运动状态，具有广泛的应用领域，如安防、自动化、机器人等。

一、热释电效应原理热释电效应是指在非均匀电介质中，当物理量（如温度）发生变化时，电介质中的电荷会发生移动，导致电势的变化。

这种现象叫做热释电效应。

利用这种效应可以制成红外传感器。

二、热释电红外传感器的结构热释电红外传感器由传感器芯片、滤光器、接收器、前置放大器、信号处理电路、输出电路等组成。

传感器芯片通常由热释电材料制成，如聚乙烯、锂铌酸锂等。

滤光器主要过滤掉不需要的光波，只让红外波通过。

接收器将红外波转化为电信号，然后通过前置放大器放大。

信号处理电路对信号进行滤波、增益等处理。

输出电路将处理后的信号转化为可用的电压或电流输出。

三、热释电红外传感器的工作原理1. 当有热源或物体进入传感器的感应区域时，将发射红外辐射波。

2. 经过滤光器的过滤，只有红外波通过，照射到传感器芯片上。

3. 传感器芯片产生电荷的移动，产生电势，经由接收器转化为电信号。

4. 通过前置放大器放大信号之后，通过信号处理电路进行滤波、增益等操作。

5. 处理后的信号通过输出电路转化为可用的电压或电流输出。

四、热释电红外传感器的优缺点1. 优点：响应速度快、结构简单、功耗低、灵敏度高、价格相对较低、在恶劣环境下也可以进行工作。

2. 缺点：受环境影响较大、易受其它电磁辐射的干扰、动态响应能力较差。

综上所述，热释电红外传感器是一种基于热释电效应工作的传感器，其工作原理主要是利用物体的红外辐射，产生电荷移动，最终产生电势并输出信号。

该传感器具有快速响应速度、低功耗、灵敏度高等优点，但受到环境影响较大、易受其它电磁辐射的干扰等缺点。

人体热释电红外传感器原理
人体热释电红外传感器是一种检测人体红外辐射的传感器，其原理是基于人体的热释电效应。

当人体处于运动状态时，身体会产生一定的热量，这些热量会以红外辐射的形式散发出去。

人体热释电红外传感器通过检测这些红外辐射来感知人体的存在。

传感器的核心部件是一个热敏元件，通常是一组红外探测器。

当人体进入传感器的探测范围内时，红外辐射会被探测器吸收，从而使探测器的温度发生变化。

这种温度变化会被转换成电信号，进而被放大和处理，最终输出一个人体存在的信号。

人体热释电红外传感器具有高灵敏度、快速响应、低功耗等优点，广泛应用于安防、智能家居、自动化控制等领域。

但是，由于传感器只能检测到人体的热辐射，因此在环境温度变化较大或者存在其他热源干扰时，传感器的准确性可能会受到影响。

总之，人体热释电红外传感器是一种基于热释电效应的传感器，通过检测人体产生的红外辐射来感知人体的存在。

其工作原理简单、响应速度快、功耗低，是一种广泛应用于安防、智能家居等领域的传感器。

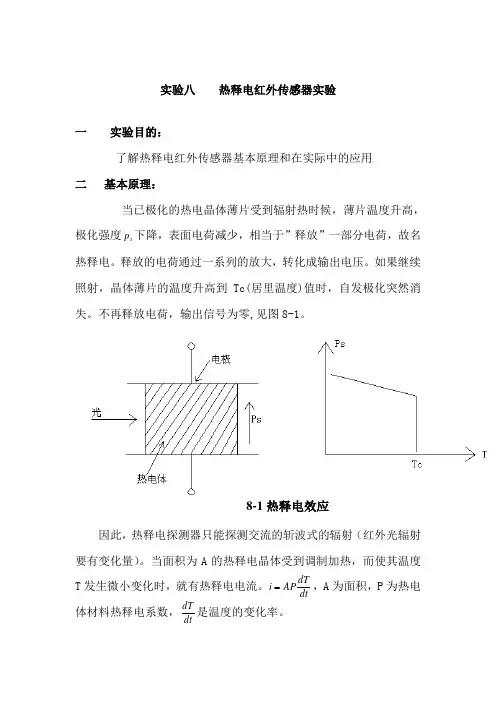

实验八 热释电红外传感器实验一 实验目的：了解热释电红外传感器基本原理和在实际中的应用二 基本原理：当已极化的热电晶体薄片受到辐射热时候，薄片温度升高，极化强度s p 下降，表面电荷减少，相当于”释放”一部分电荷，故名热释电。

释放的电荷通过一系列的放大，转化成输出电压。

如果继续照射，晶体薄片的温度升高到Tc(居里温度)值时，自发极化突然消失。

不再释放电荷，输出信号为零,见图8-1。

因此，热释电探测器只能探测交流的斩波式的辐射（红外光辐射要有变化量）。

当面积为A 的热释电晶体受到调制加热，而使其温度T 发生微小变化时，就有热释电电流。

dt dT APi ，A 为面积，P 为热电体材料热释电系数，dtdT 是温度的变化率。

8-1热释电效应图8-2 热释电实验接线图图8-3 成品实验接线图三需用器件与单元：光电器件实验（二）模板、主机箱、红外热释电探头、红外热释电探测器。

四实验内容：光电器件实验（二）模板分两部分，分为器件原理实验图（左），传感器实验图（右）1 原理实验（1）按图8-2接线：将红外热释电探头的三个插孔相应地连到实验模板热释电红外探头的输入端口上（红色插孔接D；蓝色接S；黑色接E），再将实验模板上的V CC+5V和“⊥”相应的连接到主控箱的电源上，再将实验模板的右边部分的探测器信号输入短接。

（2）打开主机箱电源，手在红外热释电探头端面晃动时，探头有微弱的电压变化信号输出，经两级电压放大后，可以检测出较大的电压变化，再经电压比较器构成的开关电路，使指示灯点亮。

观察这个现象过程。

现象：指示灯正常亮起2 传感器实验（1）红外热释电探测器有四个接线，按图8-3接线：将探头的1、3号线相应的连接到实验模板的+12V与“⊥”上，再将红外热释电探测器2、4号线分别接到实验模板的探测器信号输入端口上，再将实验模板的+12V和“⊥”接到主机箱+12V电源和“⊥”上。

（2）打开主机箱电源，需延时几分钟模板才能正常工作。

简述热释电红外传感器的工作原理热释电红外传感器是一种常见的红外传感器，广泛应用于人体检测、安防监控、自动化控制等领域。

它的工作原理是基于热释电效应，通过感知被测物体的红外辐射能量来实现检测和识别的功能。

热释电红外传感器的工作原理可以简单概括为以下几个步骤：1. 热释电材料的特性：热释电材料具有特殊的物理性质，当其受到外界热源的激发时，会产生电荷分布的变化。

这种特性使得热释电材料可以作为红外辐射的敏感元件。

2. 感测元件的结构：热释电红外传感器通常由热敏元件和信号处理电路两部分组成。

其中，热敏元件是关键部分，由热释电材料制成，常见的材料有硅化锂钽酸锂等。

热释电材料的电极上覆盖有吸收红外辐射能量的薄膜，使得热能可以有效地被传递给热释电材料。

3. 红外辐射的感测：当有物体靠近热释电红外传感器时，物体会发出红外辐射能量，这些红外辐射能量会被热释电材料吸收。

被吸收的红外辐射能量会导致热释电材料的温度发生变化，进而引起电荷分布的改变。

4. 电荷信号的转换和处理：热释电红外传感器的信号处理电路将热敏元件上的电荷信号转换为电压信号，然后经过放大、滤波、去噪等处理，最终输出一个与被测物体红外辐射能量强度相关的电信号。

5. 信号识别和应用：经过信号处理的电信号可以被用来识别和判断被测物体的特性，例如人体的存在、移动方向、距离等。

根据具体应用需求，可以通过设置阈值等方式进行信号的判断和处理。

总结一下，热释电红外传感器利用热释电材料的特性，感知被测物体的红外辐射能量，然后通过信号处理电路将其转换为可用的电信号。

这样的工作原理使得热释电红外传感器成为了一种有效、灵敏的红外传感器，广泛应用于各个领域。

在人体检测、安防监控、自动化控制等方面，热释电红外传感器都发挥着重要的作用，为人们的生活和工作带来了便利和安全。

热释电红外传感器原理
热释电红外传感器利用物体的红外辐射特性实现对目标物体的检测与监测。

它的工作原理基于热释电效应，即当物体处于不同温度时，会发射出不同强度的红外辐射。

热释电红外传感器的核心部件是由热释电材料制成的探测器。

这种材料能够感应并吸收周围环境中的红外辐射能量。

当被探测的目标物体进入传感器的检测范围内时，目标物体会通过发射红外辐射来改变周围环境的温度分布。

探测器会感知到这种变化，并将其转化为电信号输出。

热释电红外传感器通常还配备有补偿元件和信号处理电路。

补偿元件用于自动调整探测器的温度，以排除环境温度的影响。

信号处理电路则负责处理探测器输出的电信号，将其转化为可读的数字信号或控制信号。

当有人或物体进入传感器的感应范围时，热释电红外传感器会发出警报信号或触发其他相应的操作。

由于其灵敏度高、响应快，以及对环境光和声音的抵抗能力强，因此热释电红外传感器被广泛应用于安防系统、自动化控制以及简单的人体检测等领域。

红外热释电传感器原理红外热释电传感器原理 1红外热释电传感器原理 2热释电红外传感器和热电偶都是基于热电效应原理的热电型红外传感器。

不同的是热释电红外传感器的热电系数远远高于热电偶，其内部的热电元由高热电系数的铁钛酸铅汞陶瓷以及钽酸锂、硫酸三甘铁等配合滤光镜片窗口组成，其极化随温度的变化而变化。

为了抑制因自身温度变化而产生的干扰该传感器在工艺上将两个特征一致的热电元反向串联或接成差动平衡电路方式，因而能以非接触式检测出物体放出的红外线能量变化并将其转换为电信号输出。

热释电红外传感器在结构上引入场效应管的目的在于完成阻抗变换。

由于热电元输出的是电荷信号，并不能直接使用因而需要用电阻将其转换为电压形式该电阻阻抗高达104MΩ，故引入的N沟道结型场效应管应接成共漏形式即源极跟随器来完成阻抗变换。

热释电红外传感器由传感探测元、干涉滤光片和场效应管匹配器三部分组成。

设计时应将高热电材料制成一定厚度的薄片，并在它的两面镀上金属电极，然后加电对其进行极化，这样便制成了热释电探测元。

由于加电极化的电压是有极性的，因此极化后的探测元也是有正、负极性的。

1.2 被动式热释电红外传感器的工作原理与特性人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。

人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。

1）这种探头是以探测人体辐射为目标的。

所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。

2）为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲泥尔滤光片，使环境的干扰受到明显的控制作用。

3）被动红外探头，其传感器包含两个互相串联或并联的热释电元。

而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。

热释电人体红外传感器工作原理1. 什么是热释电人体红外传感器？说到热释电人体红外传感器，首先得给大家普及一下。

它其实就是一种能感应到人体热量的装置。

嘿，别小看它，这东西在生活中可真是随处可见，比如说你家里的灯、安防设备，甚至智能家居，都离不开它的“帮忙”。

你想想，当你走进一个房间，灯光自动亮起，那可是它在背后默默地工作呢！就像在你身后有个看不见的好朋友，时刻关注着你的一举一动。

1.1 热释电的秘密“热释电”这个词，听上去有点高大上，但其实它的原理非常简单。

我们知道，所有的物体都会发出热量，对吧？这就是热释电传感器的关键所在。

它能探测到周围物体发出的红外线，尤其是活体，比如人或动物。

这就像你晚上出门，发现路灯一下子亮了，哦，原来是因为你“带着热量”走过来了！1.2 热释电传感器的构造那么，这个神奇的传感器是怎么工作的呢？其实它的构造也很简单，里面有一种特殊的材料，叫热释电材料。

它会根据温度变化产生电信号，简单来说，就是你一进门，它就“感应”到了你的温度变化。

然后，这个电信号就会被传输到控制电路，最后让灯亮起或者发出警报。

真是科技感满满啊，感觉随时可以去打怪升级！2. 热释电传感器的应用2.1 家庭中的小助手在家庭生活中，热释电传感器就像一个小助手，默默无闻却功能强大。

比如说，当你晚上起来上厕所，灯光自动打开，这绝对是它的功劳。

而且，这种技术还可以用来节省电量，因为它只在有人经过时才会启动。

听起来是不是很环保？这就好比一位贴心的室友，帮你把灯光管理得妥妥的，不浪费一分一毫。

2.2 安全防范的“护卫”再说说安防方面，热释电传感器更是发挥得淋漓尽致。

它能检测到陌生人的热量，及时发出警报，简直就是你家里的“隐形保镖”。

想象一下，当你在家安心看电视，突然有陌生人接近，传感器马上警报响起，你立刻警觉，果断拨打电话，真是一举两得！这样一来，安全感立马up！你再也不怕半夜听到奇怪的声音了，心里有底，感觉像是个铁打的堡垒。

hc-sr501热释电红外传感器工作原理
HC-SR501热释电红外传感器是一种基于热释电效应和红外技术的传感器。

它通过感知环境中的温度变化和红外辐射来检测人体的存在。

工作原理如下：
1. 热释电效应：热释电效应是一种物体在温度变化时产生的电信号。

当物体的温度发生变化时，物体内部的热能分布也会发生变化，导致
物体表面电子的位置分布也发生变化，从而产生微弱的电荷分布。

这
个电荷分布会导致物体表面电位变化，形成热释电电信号。

2. 红外技术：红外辐射是一种人眼无法看见的电磁辐射，其波
长较长，能够被人体发射的红外辐射器辐射出来。

人体的红外辐射主
要来自于体温的散发。

当有人或其他物体进入传感器的检测范围时，
传感器会感知到其发出的红外辐射。

3. HC-SR501的工作原理：HC-SR501传感器具有一个红外探测单
元和一个信号处理单元。

红外探测单元包括一个红外辐射接收器和一
个镜头。

当有人或物体进入传感器的感应范围时，人体发出的红外辐
射会被镜头聚焦，然后被红外辐射接收器接收。

接收到的信号通过信
号处理单元进行放大和滤波处理，然后输出一个电平信号，用于触发
其他设备或系统。

总结来说，HC-SR501热释电红外传感器通过感知环境中的温度变化和红外辐射来检测人体的存在。

当有人或其他物体进入传感器范围时，红外辐射被探测、放大和处理，最终输出一个电平信号，用于触
发其他设备或系统的工作。

人体热释电红外线传感器的原理和应用热释电人体红外线传感器是上世纪80年代末期出现的一种新型传感器件。

热释电红外传感器不受白天黑夜的影响，可昼夜不停地用于监测，广泛地用于防盗报警。

本文就热释电人体红外线传感器的基本原理及应用作以大致介绍：一、热释电人体红外线传感器的基本结构和原理热释电红外(PIR)传感器，亦称为热红外传感器，是一种能检测人体发射的红外线的新型高灵敏度红外探测元件。

它能以非接触形式检测出人体辐射的红外线能量的变化，并将其转换成电压信号输出。

将输出的电压信号加以放大，便可驱动各种控制电路，如作电源开关控制、防盗防火报警等。

目前市场上常见的热释电人体红外线传感器主要有上海赛拉公司的SD02、PH5324，德国Perkinelmer 公司的LHi954、LHi958，美国Hamastsu公司的P2288，日本NipponCeramic公司的SCA02-1、RS02D等。

虽然它们的型号不一样，但其结构、外型和特性参数大致相同，大图1 热释电传感器实物图部分可以彼此互换使用。

热释电红外线传感器由探测元、滤光窗和场效应管阻抗变换器等三大部分组成，如图1所示。

对不同的传感器来说，探测元的制造材料有所不同。

如SD02的敏感单元由锆钛酸铅制成；P2288由LiTaO3 制成。

将这些材料做成很薄的薄片，每一片薄片相对的两面各引出一根电极，在电极两端则形成一个等效的小电容。

因为这两个小电容是做在同一硅晶片上的，因此形成的等效小电容能自身产生极化，在电容的两端产生极性相反的正、负电荷。

传感器中两个电容是极性相反串联的。

当传感器没有检测到人体辐射出的红外线信号时，在电容两端产生极性相反、电量相等的正、负电荷，所以，正负电荷相互抵消，回路中无电流，传感器无输出。

当人体静止在传感器的检测区域内时，照射到两个电容上的红外线光能能量相等，且达到平衡，极性相反、能图2 双探测元热释电红外传感器量相等的光电流在回路中相互抵消，传感器仍然没有信号输出。

热释电红外传感器原理及其应用热释电红外传感器原理及其应用
热释电红外传感器是一种气体传感器，它能够测量工作环境中的
红外和可见光辐射强度，并将这些信息转换成电流流或电压。

这种传
感器的结构一般包括一个热释电片，一个微电路，一个高静态电压源
和一个放大器。

热释电片是一种特殊的半导体材料，它能够根据环境
中的温度变化而发出的热释电电位变化来检测红外线和可见光的辐射
状况。

当外部红外辐射作用在热释电片上时，它会产生一定的热释电
电位，而这种电位变化可以被微电路检测到，并将其转换成相应电压
或电流信号输出。

热释电红外传感器在不同领域有着多种应用，如工业自动化、电
力检测，例如空调系统中的传感器设备，可以准确地检测并监测环境
中的温度和红外辐射状况，从而达到自动控制空调系统的效果。

另外，它也可以用于安全系统、运动识别系统中，可以检测到目标物体的热
释电信号，从而实现人机交互和数据采集。

热释电红外传感器在火灾
报警系统中也有着重要作用，当室内有异常情况，如火灾发生时，它
可以检测到环境中的热释电信号变化，并立即发出警报，提醒使用者
注意安全。

此外，热释电红外传感器也可以用来监测太阳辐射，因为太阳除
了发出大量的可见光外，还发出大量的红外线，因此能够通过热释电
传感器来检测太阳辐射及其变化。

这种传感器也可以用于大气污染控制，可以检测到空气中有毒气体的存在，从而有效控制空气污染。

总之，热释电红外传感器具有多种应用场景，它可以根据温度和
红外辐射状况来检测和控制室内环境，从而实现自动控制、人机交互
和安全报警等功能。

人体热释电红外传感器 PIR 原理人体热释电红外传感器（Passive Infrared Sensor，简称 PIR）是一种用于检测人体运动的电子传感器，它可以检测周围环境中的红外辐射，并根据运动物体的热辐射来判断是否有人的存在。

PIR 传感器广泛应用于室内安防、自动照明、智能家居等领域，是家庭及商业场所安全防护中的重要设备之一。

PIR 原理PIR 传感器基于热释电原理，其工作原理可以简单概括如下：1.人体是一种热辐射源，通常会以温度差的形式向周围环境发射红外辐射。

2.PIR 传感器通过感应窗口（通常为镜面反射面）检测周围环境中的红外辐射。

3.PIR 传感器内置的光敏二极管（Photodiode）会将感应窗口中反射的红外辐射转化为光电信号。

4.信号经过放大处理后，通过比较电路（Comparator）进行处理，当信号超过特定阈值后，PIR 传感器输出高电平信号（即检测到人体运动），否则输出低电平信号（未检测到人体运动）。

PIR 传感器的核心部件是感应器（Sensor），一般是由氟化铷（LiF）或者氟化铟（InInF）制成的一些小晶体，可以将周围环境中的红外辐射转变为电信号，通过处理电路进行信号分析，从而判断是否检测到人体运动。

此外，PIR 传感器还有一些特别设计，以避免误检和漏检。

如：1.边际过渡区（Margin Area）：对于某些传感器，会将其分为中央检测区域和边际过渡区域，这样可以保证传感器只检测来自检测区域内的人体运动信号，不受非目标物体的影响。

2.多级信号处理：为了去除杂波干扰，可以采用多级信号处理的结构实现信号的抗干扰能力，从而增强检测结果的准确性。

3.超宽角度检测：这种传感器可检测到宽范围内的人体运动信号，可用于低端安防产品，检测面积较大。

PIR 传感器的应用PIR 传感器具有快速、稳定、准确等优势，被广泛应用于各种领域，其中最常见的应用场景是在安防、智能家居、自动照明、宠物监控等领域。

热释电红外传感器原理及其应用随着科技的不断发展，红外技术逐渐成为了现代社会中不可或缺的一部分。

作为红外技术的重要组成部分之一，热释电红外传感器因其灵敏度高、响应速度快等特点被广泛应用于安防、智能家居、医疗等领域。

本文将介绍热释电红外传感器的原理、工作方式以及应用。

一、热释电红外传感器原理热释电红外传感器是利用材料的热释电效应来检测周围物体的红外辐射。

热释电效应是指当某种材料受到辐射时，内部温度发生变化，进而导致该材料表面产生电荷，从而形成电势差。

这种电势差被称为热释电电势。

热释电红外传感器利用这种原理来检测周围物体的红外辐射，从而实现对物体的探测。

二、热释电红外传感器工作方式热释电红外传感器主要由热释电元件、前置放大器、滤波器、放大器等组成。

当传感器受到周围物体的红外辐射时，热释电元件内部的温度会发生变化，从而导致元件表面产生电势差。

这个电势差被传送到前置放大器中，经过滤波器和放大器的处理后，最终被转化为数字信号输出。

热释电红外传感器的灵敏度和响应速度主要取决于热释电元件的材料和结构。

常用的热释电元件材料有锂钽酸盐、钛酸钡、铁酸锂等。

不同的材料具有不同的响应频率和灵敏度，可以根据具体的应用场景进行选择。

三、热释电红外传感器应用热释电红外传感器由于其灵敏度高、响应速度快等特点，在安防、智能家居、医疗等领域得到了广泛的应用。

1.安防领域热释电红外传感器可以用于室内和室外监控系统中，可以检测到人体的红外辐射，从而实现对人体的探测和跟踪。

在夜间或低照度条件下，热释电红外传感器具有更好的效果，可以有效地防止盗窃和入侵。

2.智能家居领域热释电红外传感器可以用于智能家居系统中，可以检测到人体的活动和位置，从而实现对家居设备的自动控制。

例如，当人离开房间时，系统可以自动关闭灯光和电器设备，从而实现节能和智能化管理。

3.医疗领域热释电红外传感器可以用于医疗领域中，可以检测到人体的体温变化，从而实现对病人的监测和诊断。

数字红外热释电感应传感器原理数字红外热释电感应传感器是一种利用物体的红外辐射热能来检测并感知物体存在的传感器。

它通过感知物体发出的红外辐射热能来判断物体的位置、形状和动作等信息。

数字红外热释电感应传感器主要由红外探测器、滤光片、光电传感器和信号处理电路等组成。

红外探测器是数字红外热释电感应传感器的核心部件，它能够感知物体发出的红外辐射热能。

红外辐射热能是物体由于其温度而发出的电磁波，它的波长范围在红外光波段。

红外探测器通过感受物体发出的红外辐射热能来产生电信号，进而实现对物体的检测。

滤光片是数字红外热释电感应传感器中的一个重要组成部分，它的主要作用是过滤掉非红外波段的光线，只保留红外辐射热能。

滤光片通常采用特殊的材料制成，能够选择性地吸收和透过特定波长的光线。

通过滤光片的作用，数字红外热释电感应传感器可以更加准确地感知物体的红外辐射热能，提高检测的精度和可靠性。

光电传感器是数字红外热释电感应传感器的另一个重要组成部分，它的主要作用是将红外辐射热能转化为电信号。

光电传感器通常采用光敏材料制成，当光敏材料受到红外辐射热能的照射时，会产生电荷，从而产生电信号。

光电传感器能够将物体发出的红外辐射热能转化为电信号，进一步传递给信号处理电路进行处理。

信号处理电路是数字红外热释电感应传感器的关键部分，它负责对从光电传感器接收到的电信号进行处理和分析。

信号处理电路可以根据接收到的电信号的强度和持续时间等信息，判断物体的位置、形状和动作等特征。

通过信号处理电路的处理，数字红外热释电感应传感器可以实现对物体的准确检测和判断。

数字红外热释电感应传感器的原理基于物体发出的红外辐射热能与物体的温度有关。

物体的温度越高，发出的红外辐射热能越强，传感器接收到的电信号也就越强。

通过检测和分析物体发出的红外辐射热能，数字红外热释电感应传感器可以精确地感知物体的存在和动作。

数字红外热释电感应传感器具有快速响应、高灵敏度、低功耗和抗干扰能力强等优点。

热释电红外感应传感器原理热释电红外感应传感器原理,内部电路结构,常用型号及主要参数介绍热释电效应原理简述热释电红外传感器通过目标与背景的温差来探测目标，其工作原理是利用热释电效应，即在钛酸钡一类晶体的上、下表面设置电极，在上表面覆以黑色膜，若有红外线间歇地照射，其表面温度上升△T，其晶体内部的原子排列将产生变化，引起自发极化电荷，在上下电极之间产生电压△U。

常用的热释电红外线光敏元件的材料有陶瓷氧化物和压电晶体，如钛酸钡、钽酸锂、硫酸三甘肽及钛铅酸铅等。

实质上热释电传感器是对温度敏感的传感器。

它由陶瓷氧化物或压电晶体元件组成，在元件两个表面做成电极。

在环境温度有ΔT的变化时，由于有热释电效应，在两个电极上会产生电荷ΔQ，即在两电极之间产生一微弱的电压ΔV。

由于它的输出阻抗极高，在传感器中有一个场效应管进行阻抗变换。

热释电效应所产生的电荷ΔQ会被空气中的离子所结合而消失，即当环境温度稳定不变时，ΔT=0，则传感器无输出。

当人体进入检测区，因人体温度与环境温度有差别，产生ΔT，则有ΔT输出；若人体进入检测区后不动，则温度没有变化，传感器也没有输出了。

所以这种传感器也称为人体运动传感器。

由实验证明，传感器不加光学透镜(也称菲涅尔透镜)，其检测距离小于2m，而加上光学透镜后，其检测距离可增加到10m左右。

热释电红外感应传感器内部电路及工作原理热释电红外传感器内部由光学滤镜、场效应管、红外感应源(热释电元件)、偏置电阻、EMI电容等元器件组成，其内部电路如图1所示。

光学滤镜的主要作用是只允许波长在10μm左右的红外线(人体发出的红外线波长)通过，而将灯光、太阳光及其他辐射滤掉，以抑制外界的干扰。

红外感应源通常由两个串联或者并联的热释电元件组成，这两个热释电元件的电极相反，环境背景辐射对两个热释电元件几乎具有相同的作用，使其产生的热释电效应相互抵消，输出信号接近为零。

一旦有人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元件接收，由于角度不同，两片热释电元件接收到的热量不同，热释电能量也不同，不能完全抵消，经处理电路处理后输出控制信号。
