第六章+设计图样的绘制

高三通用技术9—10周集体备课

主备人：韩婷婷 2008年10月23日

第六章 设计图样的绘制

知识网络：

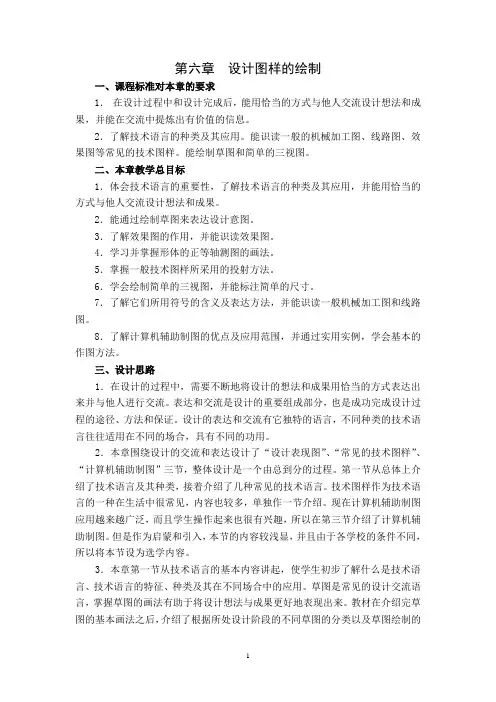

学习目标：

1、了解技术语言的种类及应用。

2、会识读效果图

3、掌握形体正等轴测图画法。

4、掌握一般技术图样用的投影方法。

知识要点：

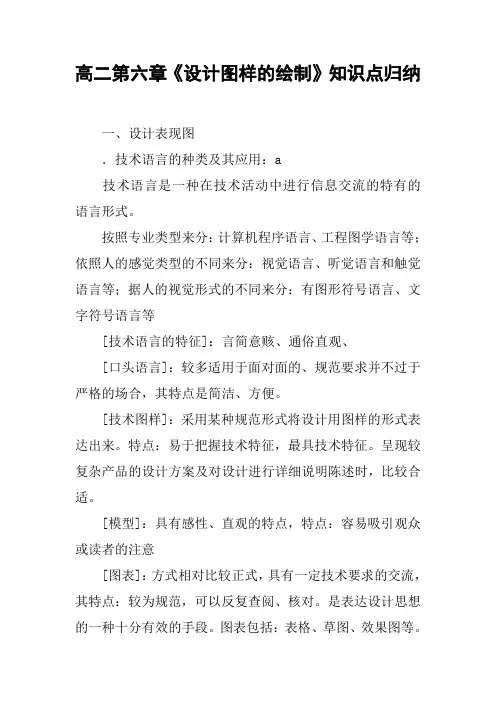

一 设计表线图

1、技术语言是一种_____________________________特有的语言形式。如图样、图表、模型、技术符号、文本、计算机演示、网页、口头语言、声音、手势等。

2、技术语言的特征是：____________和________________

3.常见的技术语言及主要用途

（1） 图样——在工程技术中最常用的一种表达、交流工具。

（2） 图表——通常用于统计数据的表达。

（3） 模型——用于建筑物、建筑群的表示。

（4） 符号、标志（演示交通标志图）——在交通、广告上用的很多。

（5） 声音——如号音、汽笛、喇叭等。在表达某些特殊信息时发出的声音。

（6） 手语和旗语——在交通、航海方面用于指挥、交流和沟通。哑语也是手势语言。

（7） 口头语言——有技术活动，如技术讲座、教学等，主要用口头语言来表达和交流。

设 计 图 样 的 绘 制

设计表现图 常见的技术图样

技术语言的种类及应用

草图的绘制

透视效果图的识读

正等轴测图

投影与三视图

尺寸标注

机械加工图，线路图

（8）程序语言——计算机语言。进行交流和表达的工具。

（9）计算机演示——以计算机为载体。用多种媒体进行交流和表达的工具。

（10）书面文字语言——各种技术文件都需要用到书面文字语言。

4.草图的分类：根据所处的设计阶段的不同，草图可分为________和__________.

二．常见的技术图样

1.绘制图样时，常用的正投影法就是__________________________________的方法。

2.一般我们采用三个互相垂直相交的投影面建立一个三投影体系，再采用

_______法将物体同时向三投影面投影，所得图形合称三视图。其包括的三个视图分别是_______ ________和_________。

3.三个视图的对等关系是：___________、___________和___________.

4、尺寸标注基本规则：

（1）机件的真实大小以图样上标注的尺寸数值为依据，与图形的大小和绘制的准确度无关；

（2）图样中的尺寸均以毫米为单位，不注写单位，否则必须注明单位；

（3）尺寸标注的要求是：

正确：即标注的方法要符合国家标准的有关规定。

完整：尺寸标注要齐全，不遗漏，不重复。

清晰：尺寸标注要整齐，便于阅读和查看。

合理：尺寸标注要符合设计和工艺要求。

（4）尺寸的组成。图纸上一个完整的尺寸包括三个要素，即_________ ________和_________.

5、机械加工图的组成

一张完整的机械加工图一般应包括如下一些内容：基本视图、辅助视图、尺寸标注、技术要求、标题栏。

6、剖视图

剖切和特征：（1）包含内部结构如孔、槽的轴线，或物体的对称面；（2）平行于相应的投影机。

7、线路图：一般是指用图形符号和线段组成的电子工程用的略图。

巩固提高：

一、填空题：

1、三视图指的是用（）法将物体同时向三投影面投影，所得图形的合称。

2、左视图指的是物体由（）向（）投影所得的图形。

3、主视图反映物体的（），俯视图反映物体的（），左视图反映物体的（）。

4、完整的尺寸标注应包含（）、（）、（）等要素。

5、线性尺寸的尺寸数字一般注写在尺寸线（）或其中断处，水平方向尺寸字头向（），垂直方向尺寸字头向（）。

6、在制图时，我国国家标准规定汉字应写成（），（）一般写成斜体。

7、比例是（）与（）之比，若一图纸比例为4:1，那么所画物体图形是真实物体的（）倍，所画图线的长度是真实大小的（）倍。

8、用来画物体可见轮廓线的是（）线，我们用虚线来表示（）。

9、图表是表达设计思想的一种十分有效的手段，它主要包括相关的（）、（）、（）等。

二、选择题：

1、当标注一球面半径的时候，应在数字前面加上（）

A、O

B、S

C、R

D、SR

2、透视图是根据（）而进行分类的，分为一点，二点和三点透视的。

A、物体的所见面

B、物体的不可见面

C、消失点的个数

D、透视图的应用范围

3、下面不属于技术语言的是（）

A、车模

B、交通管理

C、建筑施工图

D、出入口符号

4正等轴测图上表现物体的长宽高三个方向的坐标轴之间的夹角是（）度

A、60

B、90

C、120

D、180

5、下面的图标表示“注意”的是（）

A B C D

三、作图题：

1、请画出下列构件的三视图，构件长120mm、宽25mm、高40mm，两孔直径均为20mm,小孔圆心离构件中心距离均为40mm，构件两端圆弧半径均为40mm，要求：画出尺寸界线、尺寸线，标注尺寸数字，制图比例1:2。

2、请画出下列图形的三视图。
