××××××机动车检测有限公司稳态工况法作业指导书（一）检测目的通过测量汽油车或装用点燃式发动机的汽车稳态工况下排气污染物浓度，比较真实的反应了机动车在正常使用的情况下所排放的污染物的情况。

（二）依据的标准GB18285-2018 《汽油车污染物排放限值及测量方法（双怠速法及简易工况法）》（三）仪器设备及环境条件机动车工况法排放检测设备ACCG-3，ACCG-10、ACCG-13机动车排气分析仪MQW-50A发动机转速计、OBD诊断仪、冷却装置温度：0～40℃；相对湿度：小于等于90%；大气压力：80.0～110kPa；（四）检测前的准备工作1、车辆准备（1）车辆技术状况良好，没有影响安全等的机械故障，排放系统无泄漏，发动机、变速器、冷却系统无液体渗漏，轮胎符合相关要求。

（2）在受检车辆发动机上冷却液或安装机油温度传感器（3）关闭空调、暖风等装置，关闭牵引力控制装置（如有）（4）对受检车辆进行预热预热前提：测试前待检车辆等候时间超过20分钟或熄火时间超过5分钟预热方法（二选一）：①车辆在无负荷，发动机在2500r/min转速的状态下，连续运转240s。

②车辆在测功机上，按照ASW5025工况，连续运行60s。

（5）车辆变速器档位选择①手动变速器用二挡，当二挡不能满足要求时用三挡。

要求：二挡的最高车速低于45km/h②自动变速器用D挡进行测试。

（6）车辆驱动轮置于滚筒上，驱动轮胎应干燥防滑，车辆横向稳定（7）车辆应限位良好，对前轮驱动的汽车，测试前应使用驻车制动。

（8）测试过程中，不得对车辆进行制动。

2、设备准备（1）对排气分析仪进行预热。

（2）每天开始检测前，对排气分析仪进行泄露检查，检查通过后进行检测。

（3）每24h对排气分析仪进行一次低量程标准气体检查，检查不通过，应使用高浓度标准气体进行标定，然后使用低浓度标准气体进行检查，直到满足要求为止。

点燃式发动机汽车稳态工况法污染物测试报告一、实验目的：通过点燃式发动机汽车稳态工况法实验，测量汽车尾气中的污染物排放情况，了解汽车的排放性能。

二、实验设备和试验材料：1.点燃式发动机汽车2.排气测量仪器：包括废气分析仪和排气烟度计3.实验样品：汽车尾气三、实验过程：1.实验准备：使用废气分析仪和排气烟度计对仪器进行校准和检查，确保测量结果的准确性。

将废气分析仪和排气烟度计连接到汽车排气尾管上，保证稳定和安全。

2.开始实验：启动汽车发动机，保持发动机运行在稳态工况下。

3.测量数据：使用废气分析仪和排气烟度计对汽车尾气进行连续测量，记录关键参数包括：-污染物种类：如二氧化碳（CO2）、一氧化碳（CO）、氮氧化物（NOx）、颗粒物（PM）等；-浓度值：测量出的各个污染物的浓度值；-排放标准：根据国家和地区的排放标准，判断每个污染物的排放情况。

四、实验结果和数据分析：根据实验测得的数据，对排放情况进行评估和分析。

比较实测值与国家和地区的排放标准，判断汽车是否符合排放要求。

对于超标的污染物，分析其成因和可能影响。

五、实验结论：根据实验结果和数据分析，得出以下结论：1. 汽车尾气中的二氧化碳浓度为X ppm，符合国家和地区的排放标准；2. 汽车尾气中的一氧化碳浓度为X ppm，超过国家和地区的排放标准；3. 汽车尾气中的氮氧化物（NOx）浓度为X ppm，符合国家和地区的排放标准；4. 汽车尾气中的颗粒物（PM）浓度为X ppm，符合国家和地区的排放标准。

六、可能的改进措施：根据实验结论，对于超标的一氧化碳浓度，可以采取以下改进措施：1.对发动机进行调整和维修，确保燃烧的充分和完全，减少一氧化碳的生成；2.定期更换空气滤清器和排气管，保证排放系统的通畅性和正常运行。

七、实验的局限性：本实验只是对点燃式发动机汽车在稳态工况下的尾气排放进行了测试，未考虑其他工况和影响因素。

同时，实验结果受到实验条件和仪器精度的限制，可能存在一定的误差。

稳态工况法计算公式是什么稳态工况法是一种用于计算系统稳定状态下特定参数的方法。

在工程领域中，稳态工况法常常用于计算热力系统、电力系统等各种系统的参数。

本文将介绍稳态工况法的计算公式以及其在工程实践中的应用。

稳态工况法的计算公式主要包括能量守恒定律、质量守恒定律、动量守恒定律等。

其中，能量守恒定律是指在稳态条件下，系统内能量的输入等于输出，即系统的能量守恒。

质量守恒定律是指在稳态条件下，系统内的质量流量的输入等于输出，即系统的质量守恒。

动量守恒定律是指在稳态条件下，系统内的动量流量的输入等于输出，即系统的动量守恒。

这些定律为稳态工况法的计算提供了基础。

在实际工程中，稳态工况法的计算公式可以根据具体系统的特点进行调整和应用。

例如，在热力系统中，可以使用以下公式进行能量守恒的计算：Q = m c (T2 T1)。

其中，Q表示系统的热量输入或输出，m表示系统内物质的质量，c表示物质的比热容，T1和T2分别表示系统的初始温度和最终温度。

通过这个公式，可以计算系统在稳态条件下的热量变化。

在电力系统中，可以使用以下公式进行能量守恒的计算：P = U I cos(φ)。

其中，P表示系统的有功功率，U表示系统的电压，I表示系统的电流，φ表示系统的功率因数。

通过这个公式，可以计算系统在稳态条件下的有功功率。

除了能量守恒的计算公式外，稳态工况法还可以使用质量守恒和动量守恒的计算公式。

例如，在流体力学中，可以使用以下公式进行质量守恒的计算：ρ1 A1 V1 = ρ2 A2 V2。

其中，ρ1和ρ2分别表示系统内的两种不同流体的密度，A1和A2分别表示系统内两个截面的面积，V1和V2分别表示系统内两个截面的流速。

通过这个公式，可以计算系统在稳态条件下的质量流量。

在工程实践中，稳态工况法的计算公式可以帮助工程师们更好地理解和分析系统的运行状态。

通过对系统参数的计算和分析，工程师们可以及时发现系统中的问题并采取相应的措施进行调整和改进。

点燃式发动机在用汽车排放测试之稳态工况法众所周知，怠速法适合用于检测机械控制的传统化油器发动机汽车的排放，但不适合用于采用电子控制汽油喷射、燃油定量闭环控制技术的发动机和三效催化转化器的现代汽车。

所以，GB 18285-2005规定，在机动车保有量大、污染严重的地区也可采用简易工况法。

在用汽车排放测试的简易工况法共分三种，即瞬态工况法、简易瞬态工况法和稳态工况法。

稳态工况法稳态工况法的英文全称是“Steady State Loaded”，译为“加载稳态工况法”；英文的另一种叫法是“Acceleration Simulation Mode”，缩写成ASM，GB 18285-2005沿用了这个缩写的英文名称，中文可翻译为“加速模拟工况法”。

从“加载稳态工况法”这一名称看出，做稳态工况法试验时非但汽车应保持恒定的车速，故有“稳态”之说；同时对发动机还必须额外地施加载荷。

在试验台上对行驶中的汽车的发动机施加载荷，即施加阻力矩，只有底盘测功机的电机通过转鼓才能做得到。

所以稳态工况法必须使用底盘测功机。

那么，如何加载，加多少载荷呢？试验时先将汽车加速至某一数值，然后底盘测功机额外地根据当时车速下以某一个加速度(GB 18285-2005规定其数值为1.475m/s2)加速时发动机所输出的功率乘上一个系数作为设定功率对车辆加载，即所谓“加速模拟”。

此时发动机除了提供在该车速下恒速行驶时所消耗的功率以外，还要提供克服底盘测功机额外地对汽车施加阻力矩所需的功率。

稳态工况法的检测系统稳态工况法的检测系统由一台底盘测功机和一台带尾气分析仪的主系统组成，不需要CVS(定容采样系统)，尾气也不经稀释，见图1。

稳态工况法检测系统的特点如下：1.底盘测功机转鼓的直径比瞬态工况法小，因而价格低廉。

2.原始尾气不经稀释直接采样。

3.尾气分析仪能测定尾气中HC、CO、CO2和NOx以及O2的浓度，通常称之为“五气分析仪”。

4.尾气分析仪采用NDIR(不分光红外分析法)分析HC、CO、CO2。

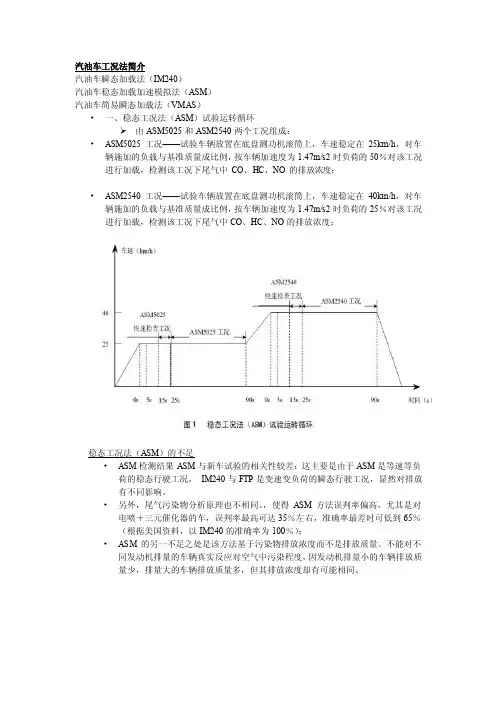

汽油车工况法简介汽油车瞬态加载法（IM240）汽油车稳态加载加速模拟法（ASM）汽油车简易瞬态加载法（VMAS）•一、稳态工况法（ASM）试验运转循环由ASM5025和ASM2540两个工况组成：•ASM5025工况——试验车辆放置在底盘测功机滚筒上，车速稳定在25km/h，对车辆施加的负载与基准质量成比例，按车辆加速度为1.47m/s2时负荷的50％对该工况进行加载，检测该工况下尾气中CO、HC、NO的排放浓度；•ASM2540工况——试验车辆放置在底盘测功机滚筒上，车速稳定在40km/h，对车辆施加的负载与基准质量成比例，按车辆加速度为1.47m/s2时负荷的25％对该工况进行加载，检测该工况下尾气中CO、HC、NO的排放浓度；000稳态工况法（ASM）的不足•ASM检测结果ASM与新车试验的相关性较差；这主要是由于ASM是等速等负荷的稳态行驶工况，IM240与FTP是变速变负荷的瞬态行驶工况，显然对排放有不同影响。

•另外，尾气污染物分析原理也不相同。

，使得ASM方法误判率偏高，尤其是对电喷＋三元催化器的车，误判率最高可达35％左右，准确率最差时可低到65％（根据美国资料，以IM240的准确率为100％）；•ASM的另一不足之处是该方法基于污染物排放浓度而不是排放质量。

不能对不同发动机排量的车辆真实反应对空气中污染程度，因发动机排量小的车辆排放质量少，排量大的车辆排放质量多，但其排放浓度却有可能相同。

二、简易瞬态工况法（VMAS）VMAS具有以下主要特点：•试验循环包含了怠速、加速、匀速和减速各种工况，能反映车辆实际行驶时的排放特征。

•由于是瞬态工况，若电喷车氧传感器有问题，造成空燃比失控，从而增加尾气排污，一般难以通过VMAS检测判定标准，但却可能通过A SM法。

一、该系统主要由五部分组成，分别为：a 、工况法专用底盘测功;b 、流量分析仪;c 、00级汽车排放气体分析仪;d 、计算机软件控制系统;e 、温湿度计，大气压力计（必备）• • • • • • •• 0000•二、测试程序启动发动机，在怠速状态下运行40s ；40s 终了时开始十五工况循环，试验员驾驶车辆按照十五工况曲线运行；气体流量分析仪利用抽气机吸入车辆排出的全部尾气和部分稀释空气，经分析得出排气流量；分析仪连续读取排气样气中各污染物的浓度，并进行累计积分，直至195s 试验工况循环结束•三、检测结果处理工况循环结束后，底盘测功机测取的车辆实际行驶距离（公里），气体流量分析仪分析得出的排气总流量，以及分析仪累计积分的各污染物浓度，都汇总到主控计算机，经修正、计算，最终得出——在195s 的十五工况循环运行中，该试验车辆平均排放的CO 、HC 、NOx 质量各为多少（单位：克/公里）。

稳态工况法（ASM）排放性能检测的影响因素与预防对策《中华人民共和国大气污染防治法）已由中华人民共和国第十二屆全国人民代表大会常务委员会第十六次会议于2015年8月29日修订通过，现将修订后的（中华人民共和国大气污染防治法）公布，自2016年1月1日起施行。

这部被称为“史上最严”的大气污染防治法，第三节从第五十条至第六十七条，阐述了机动车船的排放要求及管理要求，与上一版相比，不仅在法条数量上几近翻一倍，内容上也基本对所有现行法条作出修改。

近几年来，全国大部分地区，特别是秋冬季节几乎每天都被一片厚重的阴霾所笼罩，这也使得“空气质量”“PM25”等词成为媒体常态话题。

雾霾袭城，大雾笼罩下，汽车尾气排放成为引发雾霾的罪魁祸首之一，一时间成为众矢之的。

随着人们生活水平不断提高，汽车保有量的迅速增加，汽车在带给人们生活快捷和方便的同时，也给人类带来了许多严重的问题：如噪声污染、有害气体排放、大量固体废物产生和交通事故等。

其中汽车排放的废气是一种流动分散污染源，它常常聚积在繁华地带和居民集居的地方。

科学分析表明，汽车尾气中含有1/ 10上百种不同的化合物，其中的污染物有固体悬浮微粒、CO、CO₂、HC、NO、Pb及SO₂等。

由于汽车排放物的排放高度在地面附近，处于人们呼吸区域，严重污染人类生活空间及呼吸层的同时，还容易形成雾霾层。

随着汽车保有量井喷式的增长，汽车尾气排放检测方法也与时俱进，过去的怠速法、双怠速法已经不能满足人体健康对汽车尾气的检测要求，而稳态工况法（ASM）尾气检测应运而生。

它是在底盘测功机上，以滚筒代表汽车行驶路面，以加载装置反映汽车行驶阻力，以飞轮模拟汽车行驶惯量，通过控制功率吸收装置单元模拟车辆在道路上行驶的匀速和加速工况，实时分析车辆在*****和*****（GB*****-2005《点燃式发动机汽车排气污染物排放限值及测量方法》附录B211）两个工况下尾气排放的污染情况。

稳态工况法治理汽油机排放超标方法简介随国Ⅳ标准的实施，汽车排放尾气值是否达标，日渐成为车界人士更加注意和关注的焦点。

一般来说排放值的检测分三种方法，分别是怠速法、双怠速法和简易工况法。

三种方法中，简易工况法又是较为常用，比较科学的检测法，是一种在我们的车辆年检及维修检测中普遍采用的方式。

在减轻城市空气污染方面起到了很大的作用，此方法又可分为稳态工况法、瞬态工况法和瞬态简易工况法，现将目前采用较为广泛且更贴近车辆运行真实性的稳态工况法检测与治理方法作以简介。

一、检测方法与其它检测方法不同的方法地方在于怠速法及双怠速法是发动机在不附加外负载的状态下检测，而稳态工况检测法是发动机在附加一定外负载状态下进行检测，这样更贴近汽车运行情况的真实性。

其检测方法分为ASM5025工况和AsM2540工况检测。

具体方法如下：1、SM2540工况检测，车辆经预热，使车辆各项技术指标达到规定值后，将车辆驶到底盘测功机上，将尾气分析检测仪探头插入排气管400mm左右深度，将变速器置入二至三档，或自动挡车辆置入前进档。

车辆在时速25km直接加速至时速40km，底盘测功机以车辆速度为时速40km，加速度为1.475／s2输出功率的25％作为设定功率对车辆加负载，使车辆保持在时速40km±1.5km／h车速5秒后开始检测，待10秒后进行10秒的快速工况检测，车辆运行到90秒后结束ASM2540工况的检测，并自动打印检测结果，然后进行下一个工况的检测。

2、SM5025工况检测根据上述程序，将车辆加速至时速为25km左右，底盘测功机以车辆速度为时速25km，加速度同样为1.475／s2的速度值为输出功率的1／2作为设定功率，对车辆施加负载，使车辆保持在时速25km／n±1.5km／h 车速5秒后开始检测，待10秒后进行快速工况检测，车辆运行到90秒后结束该工矿的检测，并自动打印结果，然后取出检测探头，汽车驶下检测仪，稳态工况检测结束。

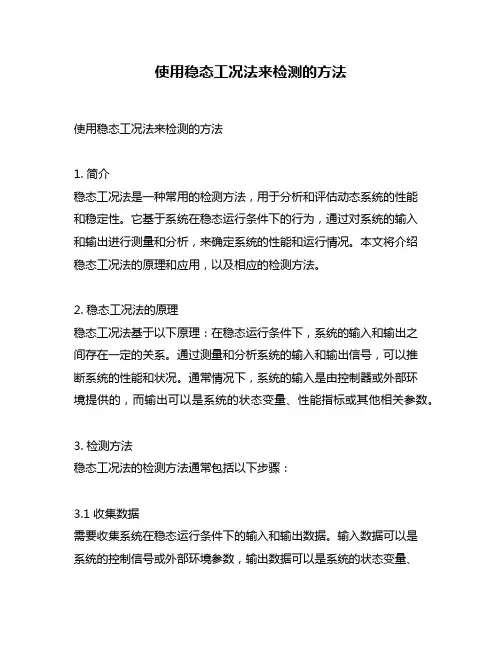

使用稳态工况法来检测的方法使用稳态工况法来检测的方法1. 简介稳态工况法是一种常用的检测方法，用于分析和评估动态系统的性能和稳定性。

它基于系统在稳态运行条件下的行为，通过对系统的输入和输出进行测量和分析，来确定系统的性能和运行情况。

本文将介绍稳态工况法的原理和应用，以及相应的检测方法。

2. 稳态工况法的原理稳态工况法基于以下原理：在稳态运行条件下，系统的输入和输出之间存在一定的关系。

通过测量和分析系统的输入和输出信号，可以推断系统的性能和状况。

通常情况下，系统的输入是由控制器或外部环境提供的，而输出可以是系统的状态变量、性能指标或其他相关参数。

3. 检测方法稳态工况法的检测方法通常包括以下步骤：3.1 收集数据需要收集系统在稳态运行条件下的输入和输出数据。

输入数据可以是系统的控制信号或外部环境参数，输出数据可以是系统的状态变量、性能指标或其他相关参数。

数据的采集可以通过传感器、仪器或其他数据采集设备进行。

3.2 数据处理收集到数据后，需要对数据进行处理和分析。

常用的数据处理方法包括滤波、降噪、平均等。

数据分析可以采用统计学方法、信号处理方法或其他相关方法，以提取有用的信息和特征。

3.3 建立模型在数据处理的基础上，可以建立系统的数学模型。

模型可以是线性或非线性的，可以是确定性或随机的。

模型可以用于预测系统的行为、评估系统的性能或做出决策。

3.4 评估系统性能使用建立的模型，可以对系统的性能进行评估。

通过比较模型的预测结果和实际数据，可以判断系统的健康状况、性能可靠性或其他相关指标。

如果模型与实际数据吻合较好，则表明系统在稳态工况下处于良好状态。

4. 应用领域稳态工况法在各个领域都有着广泛的应用。

以下是一些常见的应用领域：4.1 工业过程监测稳态工况法可以用于工业过程监测，如化工过程、能源系统、制造过程等。

通过对工业过程的输入和输出进行测量和分析，可以评估过程的性能和稳定性，以及识别异常情况和故障原因。

稳态工况法检测方法一、什么是稳态工况法检测方法稳态工况法是一种用于检测和评估工程设备或系统性能的方法。

它通过在系统处于稳态条件下进行测试和分析，来判断设备或系统是否正常运行，并检测是否存在潜在的故障或问题。

二、稳态工况法的原理稳态工况法的原理是在设备或系统处于稳态工况下进行测试，并通过分析测试数据来评估设备或系统的性能。

稳态工况指设备或系统运行一段时间后，所有参数均保持稳定，并达到平衡状态。

三、稳态工况法检测方法的步骤1.确定测试对象：确定要进行稳态工况法检测的设备或系统，例如发电机、空调系统等。

2.制定测试计划：根据设备或系统的特点和检测目的，制定相应的测试计划。

包括测试的时间、地点、测试参数等。

3.准备测试设备：准备好用于测试的设备，例如传感器、数据采集器等。

4.进行测试：在设备或系统处于稳态工况下，进行测试。

记录相关参数的数值，并确保数据的准确性和可靠性。

5.数据处理：对测试得到的数据进行处理和分析，例如计算平均值、标准差等。

6.结果评估：根据分析结果评估设备或系统的性能，并判断是否存在潜在的故障或问题。

7.提出改进建议：根据评估结果，提出相应的改进建议，以改善设备或系统的性能。

四、稳态工况法检测方法的优势1.精度高：稳态工况法在设备或系统处于稳态条件下进行测试，数据准确性高，结果可靠。

2.高效性：稳态工况法测试过程简单，不需要对设备或系统进行大规模的改造或停机维护，节省时间和成本。

3.全面性：稳态工况法能够全面、详细地评估设备或系统的性能，并检测潜在的故障或问题，为设备维护和改进提供有力支持。

五、稳态工况法检测方法的应用领域稳态工况法广泛应用于各个领域，包括但不限于以下几个方面： 1. 发电设备：用于检测发电机的运行状态和性能，评估其发电效率和电量产出。

2. 制冷设备：通过稳态工况法检测空调系统的运行情况，判断其制冷效果和能耗水平。

3. 工业生产线：用于监测生产线设备的运行状态，发现设备故障，提高生产效率和产品质量。

汽油车稳态工况法缺点解析作者：张安忠来源：《科学与财富》2019年第05期摘要：笔者结合自身工作实践，对汽油车目前普遍使用的稳态工况尾气检测方法检测原理、检测流程进行了论述，对其缺点进行了分析和归纳，提出了改进建议。

希望建立更为先进、科学的汽油车排气检验检测方法，为汽油车排气检测监管提供技术支撑。

关键词：汽油车;稳态工况法;解析2018年底，全国机动车保有量达3.27亿辆，其中汽车2.4亿辆，比2017年增加2285万辆，增长10.51%。

随着人们生活水平的快速提高，汽车数量还将逐年增加。

研究、建立和使用更为先进、科学的汽油车排气检验检测方法，准确识别和筛选出高排放高污染车辆，为生态环境部门准确掌握汽油车污染物排放情况、行使行政决策提供技术依据是当前技术工作者亟待解决的课题。

一、汽油车检测方法概述目前，汽油车最常用的排气检验检测方法主要有双怠速法、稳态工况检测法和道路遥感检测法三种。

双怠速法检测成本低，操作维护简便，使用范围广，设定的排放限值较松，且仅检测尾气中的CO和HC两种污染物，准确率低，检测结果容易篡改，能检测无负荷状态下的排气情况。

道路遥感检测法对测量环境和工况的要求过于苛刻，单车重复性差，存在无效数据，对HC无法检测，仅用于筛选高排放和清洁车辆，遥感检测数据不能作为判定超标排放的直接依据，还需标准检测站进行最终确定。

双怠速法和遥感监测法大多用于监督抽测。

因而稳态工况法属于有负荷检测，测试结果更能接近实际排放，因具有设备成本低、测量稳定、操作简单、能够较好的代表车辆真实排放状况，能检测CO、NO和HC等优点，已在全国范围内普遍被使用。

二、稳态工况法检测的基本原理及流程（一）基本原理将经预热的汽油车置于底盘测功机上，使待检车辆的驱动轮与滚筒保持贴合，然后按系统提示车速在底盘测功机上模拟“道路”行驶，此时底盘测功机会根据所检测车辆的报检信息参数加载一定的功率到测功机上，期间驱动轮需保持固定车速“行驶”，以此模拟汽车实际行驶工况。

第五章 稳态工况法轻型点燃式发动机汽车简易稳态工况污染物排放检测系统（简称ASM 系统）是基于轻型车（总质量为 3500kg 以下的M 、N 类车辆）污染物浓度排放的测试系统。

它用轻型底盘测功机对被检辆进行道路阻力模拟加载，在25km/h 、40km/h 等速工况下测量尾气排放。

与双怠速测量方法相比，与实际道路的相关性较好。

且操作简单、重复性好。

GB 18285-2005《点燃式发动机汽车排气污染物排放限值和测量方法》给出了ASM 稳态工况测量方法,HJ/T 291-2006 《汽油车稳态工况法排气污染物测量设备技术要求》给出了底盘测功机、尾气分析仪、微机控制系统等设备要求, HJ/T 240-2005《确定点燃式发动机在用汽车简易工况法排汽污染物排放限值的原则和方法》给出了排放限值的确定原则和方法。

5.1 设备组成及原理5.1.1 ASM 系统组成ASM 工况法试验设备由轻型底盘测功机、五气分析仪、电气控制系统、计算机控制软件、及助手仪（如电视机）、车辆散热风扇、安全保护装置等组成。

具体组成见图5-1。

彩色电视地锚挡车器车辆散热风扇主控柜 计算机1、底盘测功机轻型底盘测功机用来承载测试车辆，用主控柜部分的控制电路控制功率吸收装置，来模拟车辆行驶阻力。

测功机上还装有传感器测量车速和扭力，并传输给控制部分进行分析和计算。

底盘测功机由轻型测功机台架、电机变频装置、挡车器、车辆散热风扇、助手仪（如电视机）等组成。

2、计算机控制系统由主控柜、工业控制计算机、打印机、电气控制系统、计算机软件系统组成。

控制过程及软件操作执行GB18285-2005及HJ/T291-2006标准。

用于ASM 测量过程的控制、数据测量处理与评价。

3、五气分析仪此分析仪在测试过程中测量车辆排气管中排出的一氧化碳（CO ）、碳氢化合物（HC ）、二氧化碳（CO 2）、一氧化氮（NO ）和氧（O 2）的浓度，并把信息实时的传输给主控部分。

稳态工况法检测流程
稳态工况法（Steady State Test）是一种用于检测发动机排放的方法，通过在特
定的工况下对发动机进行测试，可以准确地测量其排放物的含量，从而评估其环保性能。

本文将介绍稳态工况法的检测流程，以帮助读者更好地了解这一检测方法。

首先，进行预检测准备工作。

在进行稳态工况法检测之前，需要对测试设备进
行检查和校准，确保其正常工作。

同时，还需要对待测发动机进行准备，包括清洁和调整，以确保测试结果的准确性。

接下来，进行稳态工况法测试。

在测试过程中，需要按照预定的工况条件对发
动机进行稳态运行，同时使用适当的测试设备对排放物进行采样和分析。

这一过程需要严格控制各项参数，确保测试结果的准确性和可比性。

测试完成后，进行数据处理和分析。

通过对采集到的数据进行处理和分析，可
以得出发动机排放物的含量，并进行评估。

同时，还可以对测试结果进行统计和比对，以验证测试的可靠性和准确性。

最后，编制测试报告。

根据测试结果，编制详细的测试报告，包括测试方法、
测试过程、测试结果和评估结论等内容。

这一报告将作为评估发动机环保性能的重要依据，因此需要准确、清晰地呈现测试结果和评估结论。

总的来说，稳态工况法检测流程包括预检测准备、测试过程、数据处理和分析、以及编制测试报告等步骤。

通过严格控制每个环节，并确保测试设备和方法的准确性和可靠性，可以得出准确的发动机排放物含量，并对其环保性能进行评估。

希望本文能够帮助读者更好地了解稳态工况法检测流程，提高对发动机环保性能评估的理解和认识。

第五章 稳态工况法轻型点燃式发动机汽车简易稳态工况污染物排放检测系统（简称ASM 系统）是基于轻型车（总质量为 3500kg 以下的M 、N 类车辆）污染物浓度排放的测试系统。

它用轻型底盘测功机对被检辆进行道路阻力模拟加载，在25km/h 、40km/h 等速工况下测量尾气排放。

与双怠速测量方法相比，与实际道路的相关性较好。

且操作简单、重复性好。

GB 18285-2005《点燃式发动机汽车排气污染物排放限值和测量方法》给出了ASM 稳态工况测量方法,HJ/T 291-2006 《汽油车稳态工况法排气污染物测量设备技术要求》给出了底盘测功机、尾气分析仪、微机控制系统等设备要求, HJ/T 240-2005《确定点燃式发动机在用汽车简易工况法排汽污染物排放限值的原则和方法》给出了排放限值的确定原则和方法。

5.1 设备组成及原理5.1.1 ASM 系统组成ASM 工况法试验设备由轻型底盘测功机、五气分析仪、电气控制系统、计算机控制软件、及助手仪（如电视机）、车辆散热风扇、安全保护装置等组成。

具体组成见图5-1。

彩色电视地锚挡车器车辆散热风扇主控柜 计算机1、底盘测功机轻型底盘测功机用来承载测试车辆，用主控柜部分的控制电路控制功率吸收装置，来模拟车辆行驶阻力。

测功机上还装有传感器测量车速和扭力，并传输给控制部分进行分析和计算。

底盘测功机由轻型测功机台架、电机变频装置、挡车器、车辆散热风扇、助手仪（如电视机）等组成。

2、计算机控制系统由主控柜、工业控制计算机、打印机、电气控制系统、计算机软件系统组成。

控制过程及软件操作执行GB18285-2005及HJ/T291-2006标准。

用于ASM 测量过程的控制、数据测量处理与评价。

3、五气分析仪此分析仪在测试过程中测量车辆排气管中排出的一氧化碳（CO ）、碳氢化合物（HC ）、二氧化碳（CO 2）、一氧化氮（NO ）和氧（O 2）的浓度，并把信息实时的传输给主控部分。

××××××机动车检测有限公司稳态工况法作业指导书（一）检测目的通过测量汽油车或装用点燃式发动机的汽车稳态工况下排气污染物浓度，比较真实的反应了机动车在正常使用的情况下所排放的污染物的情况。

（二）依据的标准GB18285-2018 《汽油车污染物排放限值及测量方法（双怠速法及简易工况法）》（三）仪器设备及环境条件机动车工况法排放检测设备ACCG-3，ACCG-10、ACCG-13机动车排气分析仪MQW-50A发动机转速计、OBD诊断仪、冷却装置温度：0～40℃；相对湿度：小于等于90%；大气压力：80.0～110kPa；（四）检测前的准备工作1、车辆准备（1）车辆技术状况良好，没有影响安全等的机械故障，排放系统无泄漏，发动机、变速器、冷却系统无液体渗漏，轮胎符合相关要求。

（2）在受检车辆发动机上冷却液或安装机油温度传感器（3）关闭空调、暖风等装置，关闭牵引力控制装置（如有）（4）对受检车辆进行预热预热前提：测试前待检车辆等候时间超过20分钟或熄火时间超过5分钟预热方法（二选一）：①车辆在无负荷，发动机在2500r/min转速的状态下，连续运转240s。

②车辆在测功机上，按照ASW5025工况，连续运行60s。

（5）车辆变速器档位选择①手动变速器用二挡，当二挡不能满足要求时用三挡。

要求：二挡的最高车速低于45km/h②自动变速器用D挡进行测试。

（6）车辆驱动轮置于滚筒上，驱动轮胎应干燥防滑，车辆横向稳定（7）车辆应限位良好，对前轮驱动的汽车，测试前应使用驻车制动。

（8）测试过程中，不得对车辆进行制动。

2、设备准备（1）对排气分析仪进行预热。

（2）每天开始检测前，对排气分析仪进行泄露检查，检查通过后进行检测。

（3）每24h对排气分析仪进行一次低量程标准气体检查，检查不通过，应使用高浓度标准气体进行标定，然后使用低浓度标准气体进行检查，直到满足要求为止。
