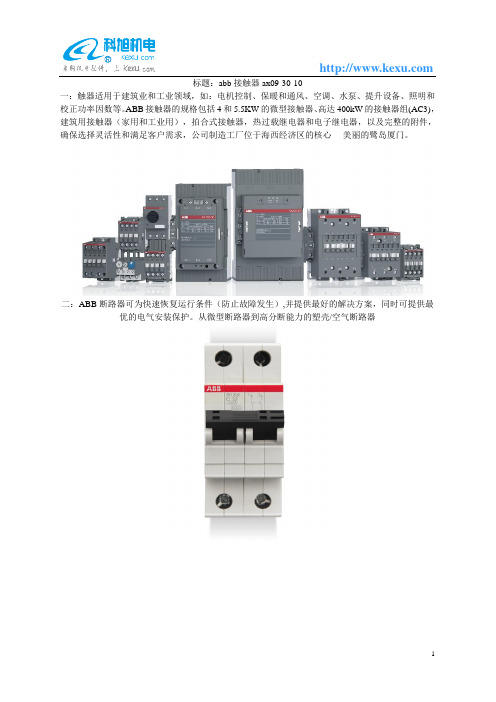

品牌：ABB
型号：A9-30-10
额定电流：9A
辅助触头：1A
主触头：3A
产品认证：CCC
工作条件
1 海拔高度不超过2000米；
2 周围环境温度：-5℃～+40℃；
3 空气相对湿度：在40℃时不超过50%，在较低温度下允许有较高的相对湿度；
4 大气条件：没有会引起爆炸危险的介质，也没有腐蚀金属和破坏绝缘的气体及导电尘埃等；
5 安装在无显着摇动和冲击振动的地方；
6 安装在没有雨雪侵袭的地方；
7 控制电压允许变动范围：80%～
110%Us。
结构特点
1 总体结构接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头可有二常开，二常闭。接触器触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。动作机构灵活，手动检查方便，结构设计紧凑，可防止外界物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。接触器外形尺寸小巧，安装面积小。安装方式可用导电导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制容量更高。产品安全、可靠性好，为国际先进的接触器机各种。
2触头系统主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。灭弧室呈封闭型，并有阻燃型材料阻挡电弧向外喷溅，Ie≤22A无灭弧隔弧板。Ie≤22A装有金属隔弧板，保证人身及临近电器的安全。接线螺钉采用新型自升螺钉，瓦形垫与螺钉不分离可节省接线用时。
3磁系统电磁系统工作可靠，损耗小、噪音低、具有很高的机械强度，线圈的接线端装有电压规格的标记牌，标记牌电压等级涂有特定的颜色，清晰醒目，接线方便，可避免因接错电压规格而导致线圈烧毁。ABB交流接触器，触头，线圈
1、接触器为防护式，动作结构为直动式，触头为双断点，具有体积小，重量轻、功耗低、寿命长、安全可靠等特点；
2、接触器可组成机械可逆联锁磁力起动器，星三角减压起动器，还可根据用户选用增加辅助触头组、空气延时头等组合多种派生系列产品。。
接触器:接触器分为-交/直流线圈
A系列：交流线圈
AF系列：交直流线圈
AL系列：直流线圈
列如：A9-30-10*80
A：确认型号为交流线圈
9：额定工作电流
30：确认主触点数量（第1位：NO 第2位：NC 30、40分别为：3NO、4NO 22:2NO+2NC）
10：确认辅助触点数量（第1位：NO，第2位：NC 10：1NO（本体自带）01:1NC（本体自带）11:1NO+1NC（左侧安装）
80：线圈电压代号
关于ABB接触器常见相关型号列表：0577保顺27882628
A9-30-10
A9-30-01
A12-30-10
A12-30-01
A16-30-10 A16-30-01 A26-30-10 A26-30-01 A30-30-11 A50-30-11 A75-30-11 A95-30-11 A110-30-11 A145-30-11 A185-30-11 A260-30-11 A300-30-11
交流接触器接线图图解 第一、交流接触器在电动机直接启动电路中的应用 直接启动是低压电动机最基本的启动方式，应用范围很广，一般中小企业和农村的农副产品加工多使用这种启动方式。所谓低压电动机．通常是指额定电压为380V或660V的异步电动机。功率22kW及以下的电动机可采用直接启动方式，选用交流接触器作主开关，不推荐用胶盖开关合闸启动。那样安全性较差，曾发生过弧光烧人的事故。 电动机直接启动的一次电路和二次电路分别见图l和图2。 图1
图２ 所谓一次电路，是电动机绕组工作电流经过的电路元件和导线：二次电路是保证设备正常运行不可缺少的辅助电路．二次电路的主要功能有控制、测量、信号和保护等。使电动机启动运行和停止运行的电路是二次电路的控制功能电路；电压、电流、功率及功率因数等电参数的测量显示是其测量功能；运行和停止指示灯、异常报警声响等是二次信号回路的电路元件：热继电器、电动机保护器等元件可以实现电动机保护功能。下面具体分析电动机直接启动电路的工作过程。 图１中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。QS 的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。FU是一次回路的保护用熔断器。准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。接触器触点闭合与否．则受二次电路控制。 图2中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。按下SB2。交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。同时，接触器的辅助触点KMl-1也闭合。它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。习惯上将辅助触点KMl一1称做自保(持)触点。 电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图1)
第 1 页 共 14 页 B 系列交流接触器快速选型表 –
B系列交流接触器技术数据和性能 第 2 页共14 页
B系列交流接触器技术数据和性能 第 3 页共14 页
B系列交流接触器可配用的辅助触头 第 4 页共14 页
B、K系列交流触器主要技术参数 用途 B系列交流接触器用于AC50或60Hz电路中，供远距离接通与分断电力线路或频繁地控制交流电动机用。与T纱列热过载继电器配用或组成MSB电磁起动器，可以保护电动机的过载和断相。 B25C，B30C，B50C，B63C，B75C切换电容器接触器主要适用于交流50Hz，额定电压380V的补偿回路中接通和分断电力电容器，以调整用电系统的功率因素，接触器具有抑制涌流能力，使接通时的涌流蜂值不大于额定工作电流的20，适用工作条件与B系列接触器相同。 B25C-B75C切换电容器接触器，由于就在B系列交流接触器产品上派生形成的，因此其技术性能指标除机械寿命及电寿命外，其余技术能均与B系列交流接触器同一电流规格的产品相同。该产品采用了二组装配在接触器二侧的特殊辅助触头和限流及强制泄放电阻组成，当投入电容器时，先由串有限流电阻的辅助触头闭合，使电容器的充电涌入电流限制在电容额定电流ln的20内，紧接着，接触器主触头闭合，使第二次出现的浪涌电流也限制在20倍以内。这种结构要原先采用的接触器+限流了电抗器，省略一组接触器和电抗器，投资费用有较大的节约。该种类接触器摒弃了CJ16，CJ19系列接触器的强制放电电阻，导致电容器第二次投时剩余电压过高，以致于以发生接触器限流电阻烧毁，至触点熔焊的缺点，加装了强制放电电阻，当接触器将运行的电容器切离电网后，接触器的特殊辅助触头的常闭触头闭合，将电容器通过强制放电电阻短接放电，以保证电容器在第二次重新投放时其剩余电压不大于50V满足技术条件的要求，避免了限流电阻烧毁及接触器主触头熔焊。B25C-B75C5个电流规格的切换电容器接触器，设计先进新颖，工作可靠性高，技术经济指标高，就补偿电容柜中不可缺少的元器件。 K系列交流接触器适用于AC50Hz或60Hz，电压至660V电流至75A电路中，供远距离接通与分断电力线路工作或频繁地控制交流电动机用。与T系列热继电器配有或组成电磁起动器可用作电动机的过载和断相保护。 产品符合ICE947和GB1408等标准。 工作环境 海拔不超过2000米； 周围空气温度不高于40℃及不低于-5℃ 与垂直面倾斜度不超过5度； 周围空气不应受尘埃、烟灰、有害气体、蒸气或含盐气体等污染。 技术性能与参数 B系列交流接触器技术性能 第 5 页共14 页
交流接触器的拆装与检修作者姓名：鹿有强 单位：迁西县职业技术教育中心 联系电话： 邮箱： 项目交流接触器的 拆装与检修 授课班级 15电工 1、2班 授课人鹿有强 课型理实一体授课地点一体化实训室课时 2 教材 主教材：《电力拖动控制线路与技能训练》 参考教材：《维修电工基本技能训练》、《维修电工（中级）》 教学目标知识目标：通过本项目的学习，使学生掌握交流接触器的内部结构、拆装与检修的要求和注意事项。 技能目标：通过本项目的学习，使学生熟练掌握交流接触器拆装与检修方法，并进一步培养学生的动手能力和良好的操作习惯。情感目标：通过本项目的学习，激发学生学习的兴趣，培养学生的团队合作精神，并树立起质量观念、节约意思和安全意识。 教学内容1、交流接触器的拆装过程 2、交流接触器的检测 3、交流接触器触点的修复 教学重点交流接触器各部件的位置关系、拆装方法及注意事项 （结合多媒体课件和实物操作演示重点讲解，启发学生主动思考，提供学生参与机会，同时要求学生反复练习）
教学难点交流接触器的检测和触点修复要求 （结合多媒体课件和实物操作演示重点讲解，启发学生主动思考，同时要求学生重点记忆） 教学方法设计采用引导、示范讲解、实训练习、分组讨论等教学方法，边讲边练，讲练结合。（两课时连上,第一课时以讲解演示示范为主，练习操作为辅,第二课时以学生训练为主，结合教师巡回指导） 教学内容师生互动 教学过程一、新课导入 生产车间2.5米立车拖动右臂的电动机不运行， 经检测发现交流接触器主触头烧毁，需进行更换维 修，我们总不能因为交流接触器出现故障就都去更 换新的吧，那样造价就太高了，所以就要求我们对 交流接触器器件本身进行维修，而要去修理交流接 触器，我们必须掌握交流接触器的拆装与检修方法， 下面我们就以德力西生产的型号为CDC10-10型交流 接触器为例学习它的拆装与检修方法。 引导学生列举一些平 时接触过或听说过的 交流接触器损坏引起 的电气控制线路故障， 接触器的损坏点及处 理方法。 直接更换新的——增 加生产成本。 二、学习本课前的准备工作 1.工具准备（每人） 十字螺丝刀一把，尖嘴钳一把，万用表一个， 笔一支，笔记本一本，厚约0.1mm的小纸条10条。 2.器件 型号为CDC10-10型交流接触器每人一个。 3.将学生分为4个人一个小组。 4.观看视频——如何正确拆装交流接触器。 带领学生检查工具器 件的准备情况，并和学 生一起观看视频—— 如何正确拆装交流接 触器，并要求学生简要 记录，同时强调在下面 的学习训练中注意个 人安全和器件安全。 三、拆卸交流接触器 根据视频所示的拆卸顺序拆卸交流接触器，并 要求学生仔细观察各个零部件的实际位置、相似部 边讲解边示范，教师在 讲解动触头拆卸方法 的同时完成实物交流
交流接触器的选用计算 工控2009-11-03 09:18:12 阅读70 评论0 字号：大中小订阅 交流接触器的选用计算 (一)电动机负载时的选用 交流接触器吸引线困电压由控制电路电压而定。主触头额定电流 由下面经验公式计算： Imc= PN X 10³ ----------------- KUN 式中Imc ——主触头额定电流，A； PN ——被控制的电动机额定功率，KW； K ——常数，一般取1—1.4； UN ——电动机的额定电压，V。 实际选择时，接触器的主触头额定电流大于上式计算值。 (二)非电动机负载时的选用 非电动机负载有电阻炉、电容器、变压器、照明装置等，选配接触器时，除考虑接通容量外，还应考虑使用中可能出现的过电流．现 分述如下。
1．电热设备 电流波动最大值不超过1.4IN，可按下式选用 Itc≥1.2 IN 式中Itc ——接触器额定发热电流，A； IN ——被控电热设备额定电流，A。 如接触器铭牌上未注明Itc值，可按工作电流相等原则选用。 2．电容器 用接触器控制电容器时．应考虑电容器的合闸电流、持续电流和在负载下的电寿命。现推荐采用表1的数据。对于更大容量的电容器，常串接电阻，以使接触器的接通电流减少50％。 表1 型号电容器额定 工作电流Ic(A) 电容器标称容量Qc（Kvar） 电容器额定工作电压Uc=220V 电容器额定工作电压 Uc=380V CJ10-10 7.5 3 6 CJ10-20 12 5 8 CJ10-40 30 12.5 20
CJ10-60 53 25 40 CJ10-100 80 30 60 CJ10-150 105 40 75 CJ20-250 130 50 100 3．电焊变压器 表2为电焊变压器选配接触器参考表。经验表明，焊接时的分断电流平均比接通电流大2—4倍，而且为单相负载，因此所用接触器 的3极可以并联使用。 表2 型号额定 工作电流IN(A) SN(kVA) Ik(A) UN=220V UN=380V UN=220V UN=280V CJ10-60 30 11 20 300 300 CJ10-100 53 20 30 450 450 CJ10-150 66 25 40 600 600 CJ10-250 105 40 70 1050 1050 CJ10-250 130 50 90 1800 1800
接触器互锁的正反转控制电路
————————————————————————————————作者：————————————————————————————————日期：
授课教师张龙授课班级1209 授课课时8 授课形式理论+实训授课章节 名称 接触器互锁的正反转控制电路 使用教具多媒体设备、电气元件 教学目的知识目标：1. 知道改变电动机转向的方法 2. 理解接触器互锁的正反转控制电路的工作原理 3. 学会接触器互锁的正反转控制电路的安装 素质目标：1. 养成认真细致、实事求是、积极探索的科学态度和工作作风，2. 形成理论联系实际、自主学习和探索创新的良好习惯。 教学重点正反转电路的工作原理；互锁和互锁触点；正反转控制电路的安装教学难点互锁原理 教学方法多媒体演示法、实物教学法 学情分析学生基础较差，学习能力低 课外作业分析接触器互锁的正反转控制电路的工作原理，用仿真软件练习接线 板书设计一、改变三相异步电动机转向的方法 二、主电路的设计： 三、控制电路的设计： 四、接触器互锁的正反转控制电路的工作原理： 五、接触器互锁的正反转控制电路的安装： 教学后记 在原理教学中，按电路设计的思路进行教学，采用多媒体教学和实物教学，理论与实践相结合，可以激发学生学习兴趣，培养学生的创新精神。在电路安装实训教学中，要注意按工艺要求进行安装，培养安全生产的意识和良好的职业素养 课堂教学安排
教学过程主要教学内容及步骤教学手段 引入：新授： 单向正转自锁控制电路只能使电动机朝一个方向旋转，带 动生产机械的运动部件朝一个方向运动。但许多生产机械往往 要求运动部件能向正反、两个方向运动。如机床工作台的前进 与后退；万能铣床主轴的正转与反转；．起重机的上升与下降 等，这些生产机械要求电动机能实现正反转控制。 一、改变三相异步电动机转向的方法 改变通入电动机定子绕组的三相电的相序，即把接 入电动机三相电源进线中的任意两根对调即可。 二、主电路的设计： 由三相电源，电源开关、熔断器、两个接触器、热继电 器热元件、电动机组成。 多媒体图片 多媒体幻灯片
电动机如何选择交流接触器、空开、过热继电器电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器.口诀：三相二百二电机，千瓦三点五安培。常用三百八电机，一个千瓦两安培。低压六百六电机，千瓦一点二安培。高压三千伏电机，四个千瓦一安培。高压六千伏电机，八个千瓦一安培。一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）
断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。热继电器？热继电器的整定值是电机额定电流是1.1倍。交流接触器：交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。主要取决与电动机的功率,也就是工作电流的大小,交流接触器的额定电流应该比电动机的启动电流要大些,空 气开关应大于或等于接触器的额定电流,热继电器一般有调节范围,应该把电动机的工作电流包括在热继电器电流调整的范围内即可.电缆可根据电机电流的大小及长度进行选择,15KW内近距离每平方毫米铜电缆可带3.5KW左右.额定功率就是电动机铭牌上标注的的功率,计算公式是电流等于功率除以（1.732乘以电压乘以功率因数再乘以效率）功率因数一般选0.85，效率一般选取0. 导线截面积与载流量的一般计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。 <关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选
Ξ 交流接触器常见故障的维修方法 国营松江胶合板厂 战秀英 摘 要 介绍了交流接触器在森工企业电气设备控制中的重要作用;以及在实际应用中交流接触器容易出现的各种故障或问题;从电气维修技术工作的实际经验,谈谈交流接触器常见故障的维修方法;提出一些实用、可靠、 有效的节电措施和管理方法,供企业在实际应用中参考。 关键词 交流接触器 故障 维修 中图分类号:T M572.2 文献标识码:B 文章编号:1009—3230(2004)05—0028—02 0 前言 在森工企业电气设备的控制中,交流接触器(以下简称接触器)得到了广泛的应用。它具有操 作简单、易于实现远距离操纵和自动控制等优点。但在实际应用中,往往由于网络电压波动、安装环境条件差、生产工艺的欠缺和使用维护不当等因素而导致交流接触器出现的各种故障或问题。 1 线圈通电后接触器未吸合 造成此类故障的因素较多,其中最常见的原因有: (1)接触器线圈的控制电压由于控制回路断 路或短路而消失; (2)控制回路电压过低,达不到额定工作电压 的85%; (3)控制按扭接线错误或断线;(4)线圈断线开路;(5)机械故障卡住。 维修上述故障时,应首先用万用表检测控制回路熔断器,若熔断器上端无电压,说明主电路有问题,需先检查主电路;若熔断器上端有电压而其熔芯己烧断,说明主电路正常,而控制电路有短路或击穿现象,应对控制回路进行检查;若控制电路熔芯未断,则可以用万用表检测接触器线圈的两个接 线端子,当在通电情况下,当起动按钮按压之后有 无电压;若无电压,说明控制回路不通,需检查控制电路各个元件及导线;若线圈两端子间有电压,且电压正常,而线圈不工作,说明该线圈已烧断,此时可设法更换线圈;若线圈能工作,但线圈发烫,且有较大的嗡嗡声,而接触器仍不能闭合,则说明接触器的运动部件有机械卡塞现象,此时应及时切断电源,拆开接触器后盖及灭弧罩进行检修。 2 线圈断电后接触器不释放 此类故障是接触器的常见故障之一。引起此类故障的主要原因有: (1)铁芯表面涂层粘连,其原因有: ①接触器的铁芯粘有油污或铁芯片间绝缘漆及外表油漆变热熔化,流到铁芯表面; ②新购置的接触器,铁芯表面的防锈油脂未擦除。 (2)触头粘连 接触器触头抗熔焊性能差,较大时间通过大电流时,使触头熔焊粘连而不能释放,其中以纯银触头见多。 (3)剩磁过大 由于铁芯与衔铁之间的去磁间隙过小,断电后接触器的导磁铁芯和衔铁剩磁过大,其吸引力增大而不能释放。 8 2 应用能源技术 2004年第5期(总第89期)Ξ收稿日期:2004—08—10
已知一台低压380V电动机功率，试问应如何选择交流接触器、空开、过热继电器、电缆截面 电机如何配线？选用断路器，热继电器？ 如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。 1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A， 2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方， 3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。 4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。 断路器继电器电机配线 电机如何配线？ （1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。 （2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量） （3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量） （4）120平方以上的大电缆的电流密度要更低一些， 断路器： （1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。 热继电器？热继电器的整定值是电机额定电流是1.1倍。 交流接触器：交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。 其他答案 根据电流来选择但一定要留有余量 看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。主要取决与电动机的功率,也就是工作电流的大小,交流接触器的额定电流应该比电动机的启动电流要大些,空气开关应大于或等于接触器的额定电流,热继电器一般有调节范围,应该把电动机的工作电流包括在热继电器电流调整的范围内即可.电缆可根据电机电流的大小及长度进行选择,15KW内近距离每平方毫米铜电缆可带3.5KW左右. 额定功率就是电动机铭牌上标注的的功率,计算公式是电流等于功率除以（1.732乘以电压乘以功率因数再乘以效率）功率因数一般选0.85，效率一般选取0.9.
绘制原理图的基本规则：7点 1）为了区别主电路与控制电路，在绘线路图时主电路用粗线表示，而控制电路用细线表示。通常习惯将主电路放在线路图的左边而将控制电路放在右边(或下部)。 2) 在原理图中，控制线路中的电源线分列两边，各控制回路基本上按照各电器元件的动作顺序由上而下平行绘制。 3)在原理图中各个电器并不按照它实际的布置情况绘在线路上．而是采用同一电器的各部件分别绘在它们完成作用的地方。 (4)为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件都用同一个文字符号表示。而作用相同的电器都用一定的数字序号表示。 5) 规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。 6)为了查线方便。在原理图中两条以上导线的电气连接处要打一圆点，且每个接点要标—个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注。
7) 对具有循环运动的机构，应给出工作循环图。 二、继电器—接触器自动控制的基本线路1 以交流异步电动机为控制对象来研究它的启动、正反转、点动、连锁控制等线路。1．启动控制线路及保护装置 1) 启动控制线路 直接启动 交流接触器的触头保持自己的线圈得电，从而保证长期工作的线路环节称为自锁环节。这种触头称为自锁触头。
短路保护加熔断器 当通过的电流I ／IN ＜1.25时，熔体将长期工作；当I ／IN ＝2时，约在30s一40s后熔断；当I ／IN ＞10时，认为熔体瞬时熔断。 熔断器结构简单、价廉、但动作准确性较差，熔体断了后需重新更换，而且若只断了一相还会造成电动机的单相运行，所以它只适用于自动化程度和其动作准确性要求不高的系统中。 自动空气断路器（自动开关）自动空气断路器也叫自动开关或空气开关，可实现短路、过载和失压保护。是常用的多性能低压保护电器。
交流接触器接线图图文讲解 电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触 电动机可逆运行控制电路的调试 1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。 2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。故障现象预处理；
1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。原因之二按纽互锁的接线有误。 2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。 3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。 电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。线路分析如下：
一、正向启动： 1、合上空气开关QF接通三相电源 2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。 二、反向启动： 1、合上空气开关QF接通三相电源 2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L 3、L2、L1，即反向运行。 三、互锁环节：具有禁止功能在线路中起安全保护作用 1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。 2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。这样当按下SB2时只
交流接触器的接线方式以及接线图 2016-10-18 当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。 当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。 交流接触器是只能用在交流线路中的，倘若硬要把交流接触器接在直流上那么其结果必然是烧毁线路严重以至烧毁设备。
交流接触器主要组成部分 (1) 电磁系统,包括吸引线圈、动铁芯和静铁芯； (2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的； (3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头； (4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
交流接触器接线方式 接触器上面都有标注（以实际为准) 1L 3L 5L对应2T 4T 6T 是接主触点 对应的线圈有接线柱A1 A2 还有辅助触点对应接就可以 13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
交流接触器接线图
电动机可逆运行控制电路的调试 1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。 2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。 故障现象预处理； 1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。原因之二按纽互锁的接线有误。
交流接触器如何选择
————————————————————————————————作者：————————————————————————————————日期：
交流接触器如何选择 根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。 1、选择接触器的类型 根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。 2、选择接触器主触头的额定电压 其次接触器主触头的额定电压应等于或大于负载的额定电压。 3、选择接触器主触头的额定电流 被选用接触器主触头的额定电流应不小于负载电路的额定电流。也可根据所控制的电动机最大功率进行选择。如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。 4、根据控制电路要求确定吸引线圈工作电压和辅助触点容量 如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈
的额定电压一般直接选用380V或220V。如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。直流接触器线圈的额定电压应视控制回路的情况而定。而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。直流接触器的线圈是加直流电压，交流接触器的线圈一般是加交流电压。有时为了提高接触器的最大操作频率，交流接触器也有采用直流线圈的。如果把直流电压的线圈加上交流电压，因阻挠太大，电流太小，则接触器往往不吸合。如果将交流电压的线圈加上直流电压，则因电阻太小，电流太大，会烧坏线圈。 下面请看交流接触器选型指南！
接触器正反转的实物接线方法 我们知道三相交流电机如果想换个转向，则只要把其中两相对换就可以，那么你说的接触器正反转也是这个原理．仔细观察你会发现，KM1吸合与KM2吸合对比，正好是其中A相与C相对换，从而实现正反转之间的转换． QS：总开关 KM1：正转接触器 KM2：反转接触器 FR：热继电器 M3～：三相异步电机 PE：电机外壳接地 FU：控制线路熔断器 SB1：停止按钮 SB2：反转启动按钮 SB3：正转启动按钮 合上空开，按下SB2，KM2线圈得电，KM2主触点接通，电机反转，同时KM2常开辅助触点接通，这时放松SB2，但由于KM2常开辅助触点接通，所以KM2还是吸合的．这叫自锁． 按下SB1：由于此时KM2线圈失电，KM2主触点断开，电机停止，同时KM2常开辅助触点也断开，这时放松SB1，但由于KM2常开辅助触点已断开，所以KM2不会从新吸合． 按下SB3（正转）和电机反转的原理是一样的． 这里SB2常闭触点作用是：当按下SB2时，如果再同时按SB3，但KM1还是不会得电，这叫按钮互锁 KM2常闭触点作用是：当KM2吸合时，KM1不可能得电．这叫接触器互锁． 所以这里有两个互锁．这叫双重联锁电路．因为正反转电路中绝不允许两个接触器同时吸合，否则会引起主电路短路．（重点） FR热继电器作用．电机启动后，当主电路中电流太大时（电机过载），FR中的常闭触点会断开，从而把控制线路断开．原理和SB1是一样的．起保护作用．（图1）显示的是电动机正反转控制接线图，而且是采用按钮加接触器辅助触电的双重互锁，带自保持的控制方式，控制回路电压为线电压。从原理上看是没有问题的，能够实现基本功能。但是我觉得热继电器的常闭接点一般都接在接触器线圈与电源“2”之间，这样做的目的是当热继电器动作以后其常闭接点断开，此时整个控制回路除了SB1的一端（1）以及热继电器常闭接点的一端（2）带电以外，其他元件都不带电，特别是接触器的线圈是不带电的，既有效的减少了人员因为检查动作原因而触电的危险又能使线圈彻底断电。因为通常热继电器动作都是由于主回路电流长时间过大，使得继电器内双金属片温度达到动作值后保护动作而切断主回路，达到保护电动机以及接触器的目的。
交流接触器选用计算 (一)电动机负载时的选用 交流接触器吸引线困电压由控制电路电压而定。主触头额定电流由下面经验公式计算： 式中Imc ——主触头额定电流，A； PN ——被控制的电动机额定功率，KW； K ——常数，一般取1—1.4； UN ——电动机的额定电压，V。 实际选择时，接触器的主触头额定电流大于上式计算值。 (二)非电动机负载时的选用 非电动机负载有电阻炉、电容器、变压器、照明装置等，选配接触器时，除考虑接通容量外，还应考虑使用中可能出现的过电流．现分述如下。 1．电热设备 电流波动最大值不超过1.4IN，可按下式选用 式中Itc ——接触器额定发热电流，A； IN ——被控电热设备额定电流，A。 如接触器铭牌上未注明Itc值，可按工作电流相等原则选用。 2．电容器 用接触器控制电容器时．应考虑电容器的合闸电流、持续电流和在负载下的电寿命。现推荐采用表1的数据。对于更大容量的电容器，常串接电阻，以使接触器的接通电流减少50％。 表1 3．电焊变压器 表2为电焊变压器选配接触器参考表。经验表明，焊接时的分断电流平均比接通电流大2—4倍，而且为单相负载，因此所用接触器的3极可以并联使用。
表2 4．照明装置 由于电压增加使得工作电流增加，改选用时不得超过接触器持续电流的90％。今将常用的照明装置种类、起动电流和选用电器时的原则列表3供参考。 表3
交直流断路器选用计算 (一)交流断路器选用计算 1．选择电气参数的一般原则 (1)断路器的额定工作电压大于或等于线路额定电压。 (2)断路器的额定电流大于或等于线路计算负载电流。 (3)断路器的额定短路通断能力大于或等于线路中可能出现的最大短路电流，一般按有效值计算。如果选用的断路器额定电流与要求相符，但额定短路通断能力小于断路器安装点的线路最大短路电流，必须提高选用断路器的额定电流，而按线路计算负载电流选择过电流脱扣器的额定电流。如果这样还不能满足要求，则可考虑下述三种方案解决：1）采用级联保护(或称串级保护)方式，利用上一级断路器和该断路器一起动作来提高短路分断能力。采用这种方案时，需将上一统断路器的脱扣器瞬动电流整定在下级断路器
交流接触器的常见故障及处理方法 摘要：在强制间歇式沥青混凝土拌合站中，交流接触器被广泛应用于电气控制系统，是一种常见的电气元件。在实际生产中，特别是地处偏远地区时，发生故障时不能及时排除，就会影响正常的施工进度。 关键词：交流接触器；触头；电磁系统 Abstract: in the intermittent asphalt concrete mixing station, AC contactors are widely used in the electrical control system, is a kind of common electrical components. In practical production, the special is located in remote areas, failure can not be eliminated in time, it will affect the normal construction schedule. Key words: AC contactor; contact; electromagnetic system 交流接触器是一种用来频繁的接通或断开主电路及大量控制电路的自动切换电器。主要有电磁铁和触点两部分组成。其文字符号为KM。接触器最主要的用途是控制电机的启动、正反转、制动和调速。 接触器触点分为主触点和辅助触点两种，其中，三对主触点接在主电路中，起断开和接通主电路的作用，辅助触点接在控制线路中，可完成一定的控制要求，如自锁、互锁等。触头还分为常开和常闭两类。当线圈未通电时，处在相互脱开状态的触头叫常开触头，又叫动合触头；处在相互接通的状态的触头叫常闭触头，又叫动断触头。交流电磁铁（电磁系统）由线圈、静铁芯和动铁芯（衔铁）组成。在铁芯头部平面上装有短路环，目的是消除交流电磁铁在吸合时可能产生的铁芯振动。接触器的工作原理如下：当按下按钮线圈得电时，静铁芯和线圈产生磁场，将动铁芯吸合，带动桥式动触点向右移动，使之与静铁芯接触。这时，电机和电源接通，电动机运转；当松开按钮线圈断电时，磁场吸力消失，在复位弹簧作用下，动触点复位，切断电机电源，电机停止运转。 交流接触器在长期使用过程中，由于自然磨损或使用维护不当，回产生故障而影响正常工作。下面对交流接触器故障进行分析，由于交流接触器是一种典型的电磁式电器，他的某些组成部分，如电磁系统、触头系统，是电磁式电器所共有的。因此这一部分的内容，也适用于其它电磁电器，如中间继电器、电流继电器等。 1.触头的故障及维修：交流接触器在工作时往往需要频繁地接通和断开大电流电路，因此它的主触头是较容易损坏的部件。交流接触器触头的常见故障一般有触头过热、触头磨损和主触头熔焊等情况。 （1）触头过热：动、静触头间存在着接触电阻，有电流通过时便会发热，正常情况下的温升不会超过允许值。但当动、静触头间的接触电阻过大或通过的电流过大时，触头发热严重使触头温度超过允许值，造成触头特性变坏，甚至产生触头熔焊。导致触头过热的主要原因有：
如何根据电动机的功率选择空开、接触器和热保护器？ 1.空气开关的选择： 1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。 （2）断路器的短路整定电流应躲过线路的正常工作启动电流。（大概有30%的设计者注意到了这一条）。（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。 （4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。 （5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。（大概有1%的设计者注意到了这一条）。 2.接触器的选择： 1)选择接触器的类型： 根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。 (2)选择接触器主触头的额定电压： 应等于或大于负载的额定电压。 (3)选择接触器主触头的额定电流： 被选用接触器主触头的额定电流应不小于负载电路的额定电流。也可根据所控制的电动机最大功率进行选择。如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。 (4)根据控制电路要求确定吸引线圈工作电压和辅助触点容量： 如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选用380V或220V。如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。直流接触器线圈的额定电压应视控制回路的情况而定。而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。直流接触器的线圈是加直流电压，交流接触器的线圈一般是加交流电压。有时为了提高接触器的最大操作频率，交流接触器也有采用直流线圈的。如果把直流电压的线圈加上交流电压，因阻挠太大，电流太小，则接触器往往不吸合。如果将交流电压的线圈加上直流电压，则因电阻太小，电流太大，会烧坏线圈。
交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适 55KW在三角形接法运行电流是80A左右，因此该接触器选120A的即可 而你采用的是星型启动，那么星型的接触器就要考虑到启动电流 55KW在星型接法运行电流是80A的1/3，即27A左右；另外启动电流一般按7倍的运行电流计算，因此该接触器选200A的即可。 电动机配套使用的交流接触器，应该考虑到电动机的启动电流，选择大于电动机额定电流3-5倍的。交流接触器过小，其触点容易产生火花、发热，甚至烧坏。交流接触器的说明书上有使用要求，你参考选择使用就可以了。 其他答案 1。电机1.1，1.5，2.2，3，4，5.5，7.5，10，11，15，18.5，22，30。 2。接触器cjx2（cj20）9A，9A，12A，16A，25A，40A，40A，50A，63A，65A，65A（100A），100A， 每一千瓦的工作电流为两安左右，我喜欢用两到三倍的，比较耐用性能又好，价钱也贵不了多少。 依据电动机功率选择接触器,如7.5千瓦电动机电流15A,接触器选择电流为20A的.2.2千瓦电动机电流5A,接触器选择电流为10A的. 电动机如何选择交流接触器、空开、过热继电器 电动机如何选择交流接触器、空开、过热继电器 电机如何配线 选用断路器 热继电器 如何根据电机的功率 考虑电机的额定电压 电流配线 选用断路器 热继电器 三相二百二电机 千瓦三点五安培。 常用三百八电机 一个千瓦两安培。 低压六百六电机 千瓦一点二安培。 高压三千伏电机 四个千瓦一安培。 高压六千伏电机 八个千瓦一安培。 一台三相电机 除知道其额定电压以外 还必须知道其额定功率及额定电流 比如 一台三相异步电 机 7.5KW 4极 常用一般有2、4、6级 级数不一样 其额定电流也有区别 其额定电路约为 15A 。 1、断路器 一般选用其额定电流1.5-2.5倍 常用DZ47-60 32A 2、电线 根据电机的额定电流15A 选择合适载流量的电线 如果电机频繁启动 选相对粗一点的 线 反之可以相对细一点 载流量有相关计算口决 这里我们选择4平方 3、交流接触器 根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号 这里我们 选择正泰CJX2--2510 还得注意辅助触点的匹配 不要到时候买回来辅助触点不够用。 4、热继电器 其整定电流都是可以调整 一般调至电机额定电流1-1.2倍。 断路器继电器电机配线 电机如何配线 1 多台电机配导线 把电机的总功率相加乘以2是它们的总电流。 2 在线路50米以内导线截面是 总电流除4. 再适当放一点余量 3 线路长越过50米外导线截面 总电流除3. 再适当放一点途量 4 120平方以上的大电缆的电流密度要更低一些
电动机实物接线图
电动机可逆带限位控制电路实物接线图
三相异步电动机正反转电气控制线路 在图3.5中，（a）图为主电路，通过当接触器KM1三对主触点把三相电源和电动机的定子绕组按顺相序L1、L2、L3连接，，而KM2的三对主触点把三相电源和电动机的定子绕组按反相序L3、L2、L1连 接，使电动机可以实现正反两个方向上的运行。 而图3.5（b）中，按下正转起动按钮SB2，接触器KM1线圈通电且自锁，主触点闭合使电动机正转，按下停止按钮SB1，接触器KM1线圈断电，主触点断开，电动机断电停转。再按下反转起动按钮SB 3，接触器KM2线圈通电且自锁，主触点闭合使电动机反转。但是在（b）图中，若按下正转起动按钮S B2再按下反转起动按钮SB3，或者同时按下SB2和SB3，接触器KM1和KM2线圈都能通电，两个接触器的主触点都会闭合，造成主电路中两相电源短路，因此，对正反转控制线路最基本的要求是：必须保证两个接触器不能同时工作，以防止电源短路，即进行互锁，使同一时间里只允许两个接触器中一个接触 器工作。 所以在图3.5（c）中，接触器KM1 、KM2线圈的支路中分别串接了对方的一个常闭辅助触点。工作时，按下正转起动按钮SB2，接触器KM1线圈通电，电动机正转，此时串接在KM2线圈支路中的KM1常闭触点断开，切断了反转接触器KM2线圈的通路，此时按下反转起动按钮SB3将无效。除非按下停 止按钮SB1，接触器KM1线圈断电，KM1常闭触点 复位闭合，再按下反转起动按钮SB3实现电动机的反转，同时，串接在KM1线圈支路中的KM2常闭触 点断开，封锁了接触器KM1使它无法通电。 这样的控制线路可以保证接触器KM1 、KM2不会同时通电，这种作用称为互锁，这两个接触器的常闭触点称为互锁触点，这种通过接触器常闭触点实现互锁的控制方式称为接触器互锁，又称为电气互锁。 判断一台电动机的好坏，一般16KW以下使用万用表就可以，30KW以下可用电桥。是可以用的。50KW以上使用就很不准了，最好的方法是低电压接入测电流，有大功率2KVA以上三相变压器，380V/36V或更低电压变压器接入电机直接用钳形表测电
