电力变压器技术规格书

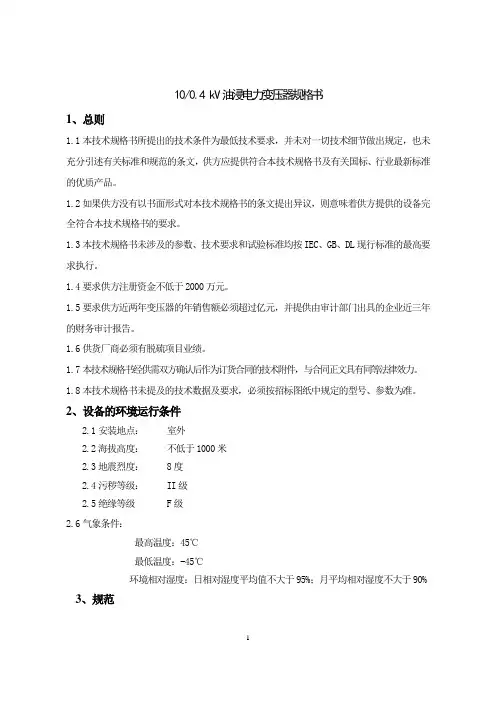

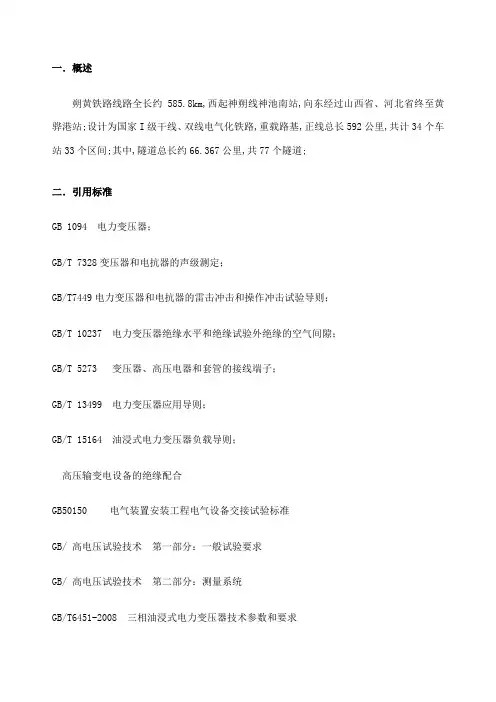

一．概述

朔黄铁路线路全长约585.8km，西起神朔线神池南站，向东经过山西省、河北省终至黄骅港站。设计为国家I级干线、双线电气化铁路，重载路基，正线总长592公里，共计34个车站33个区间。其中，隧道总长约66.367公里，共77个隧道。

二．引用标准

GB 1094 《电力变压器》；

GB/T 7328《变压器和电抗器的声级测定》；

GB/T7449《电力变压器和电抗器的雷击冲击和操作冲击试验导则》；

GB/T 10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》；

GB/T 5273 《变压器、高压电器和套管的接线端子》；

GB/T 13499 《电力变压器应用导则》；

GB/T 15164 《油浸式电力变压器负载导则》；

GB311.1-1997 《高压输变电设备的绝缘配合》

GB50150 《电气装置安装工程电气设备交接试验标准》

GB/T16927.l-1997 《高电压试验技术第一部分：一般试验要求》

GB/T16927.2-1997 《高电压试验技术第二部分：测量系统》

GB/T6451-2008 《三相油浸式电力变压器技术参数和要求》

JB/T 3837-1996 《变压器类产品型号编制方法》

三．使用环境条件

1. 系统标称电压：10kV。

2. 电源系统接地形式：不接地。

3．安装场所：户外。

4. 海拔高度：≤1000m。

5. 运行环境温度：户外－25℃～＋45℃

6. 运行环境湿度：日平均相对湿度不大于95%，月平均相对湿度不大于90%。

7. 空气质量：周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染。污秽等级不超过现行GB/T5582中的Ⅲ级。

8. 地震烈度：不超过8度。

四．主要技术参数

1．技术规格

1.1型式：户外油浸自冷式

1.2 额定电压：10±5% /0.4 kV

1.3 额定容量： 30-500kVA

1.4 联结组标号：D,yn11

1.5 频率： 50Hz

1.6 阻抗电压：见下表

1.7 变压器噪音小于40分贝。

1.8 绝缘水平

1.8.1. 高压侧额定短时工频耐受电压有效值：35kV

1.8.

2. 高压侧额定雷电全波冲击耐受电压(峰值)：75kV 1.8.

3. 高压侧额定雷电截波冲击耐受电压(峰值)：85kV 1.9 主要性能指标按下表所列数值

1.10绝缘水平满足下表要求：

2．技术要求

2.1 承受短路电流的能力

从无穷大电网上吸取电流的变压器（任何分接位置），在二次侧完全短路的条件下，在短路电流的作用下，动稳定要求时间为0.5秒，热稳定要求时间为2秒，不造成变压器的任何热和机械力的损伤。

2.2 连续额定容量下的正常温升限值

线圈 65K （电阻法测定）

油顶层 55K （温度计测定）

2.3 变压器油箱能承受50 kPa真空度和50 kPa正压力的机械强度试验，油箱不得有损伤及不允许的永久变形。

2.4 套管

2.4.1 高压侧套管爬距为280mm

2.4.2 机械强度应满足有关要求。

2.4.3 正常使用寿命：20年以上。

3．结构要求：采用全密封、免维护结构

3.1 铁心和线圈

铁心采用导磁性能良好的不低于30ZH110冷轧硅钢片, 采用立体卷铁心结构。其铁心是由单框片立体三角形布置的三相柱轭组成。每个柱体由优质冷轧硅

钢薄带连续卷制，带宽经数控开料机作直线或曲线剪切。整个铁心装配时要有均匀的压力，变压器铁心不应因运行时引起的震动而松散。每组(卷)心片由薄钢带在专用铁心卷绕机上绕制，压力均匀紧实；铁心框片经真空退火处理，消除应力，提高电磁性能；铁心表面涂环氧树脂漆，防潮，固化。铁心及外壳应可靠接地，并有明显的接地符号。

绕组采用低氧铜材质的纸包铜扁线或QQ-2缩醛漆包圆铜线；低压线圈为双层或四层圆铜式或新螺旋式，或箔式。线圈绝缘材料为A级耐热等级。

3.2 油箱

变压器油箱采用密闭波纹片式油箱。

3.3散热器为固定式。

3.4 油温测量装置变压器应装有供玻璃温度计用的管座。

3.5 铭牌

变压器铭牌上应注明：产品名称、型号、制造厂、产品系列号、制造日期、相数、额定容量、频率、额定电流和电压、阻抗、冷却方式、器身重量、油重、总重、绝缘水平、工作条件、标准代号等。

3.6绝缘油

3.6.1提供优质的新鲜矿物油作为绝缘油。除抗氧化物外不加入其它添加物。油保质期3年,质保期内如油原因的劣化,供方负责免费更换全部绝缘油；

3.6.2绝缘油试验：高温油介损（90℃）≤1％、油耐压水平≥40KV、闪点≥140℃、微水量≤20ppm；色谱分析不含乙炔。

五、试验项目

变压器出厂时应进行如下试验并提供试验报告，以下试验项目中未特殊说明的均应逐台进行。

1 绕组电阻的测量。

2 电压比误差试验。

3 绕组绝缘电阻测量。

4 极性和联结组标号。

5 外施工频耐压试验。

6 感应耐压试验。

7 局部放电试验。

8 空载特性试验。

9 负载特性试验。

10 铁芯绝缘电阻测量。

11 噪声水平测量：提供试验报告。

12 零序阻抗测量。

六、包装、运输与储存

变压器应避免露天存放，应平放并固定。在车辆、船舶等运输工具上，变压器必须放稳，并用合适方法固定，防止互撞或翻倒。变压器包装应满足相关规范要求。

七、质量保证

设备质量要求达到设计寿命以上，如在开通运行后三年内设备或相应的配件发生损坏由卖方负责赔偿或免费维修。

八、技术文件及图纸

中标人提供的文件除应满足技术要求中提及的内容外，还应包括：

1产品合格证

2所供产品最终说明书及维修保养手册

3所供产品最终电路图(电气系统一次接线图、操作、控制、保护、测量和信号二次接线图)

4所供产品最终照片及安装图

5所供产品最终鉴定证书

6测试资料

7所供产品需有国家相关部门有效的检验报告。

设备出厂前,买卖双方验收数据和测试结果报告。

九. 备品备件、专用工具仪器

1．卖方可提出建议的备品、备件数量及品种，同时提供特殊专用仪器及工具，并单独列出名称、数量、单价及总价，供买方选择并进入总价评估。

2．买方有权要求供方提供10年内备品、备件的承供保证书，承供书的具体内容及要求在签定合同时双方协商确定。
