模拟电路考试题及答案一、选择题(每题2分,共20分)1. 在理想运算放大器中,输入电阻是:A. 有限的B. 无穷大C. 0欧姆D. 1欧姆答案:B2. 以下哪个不是模拟信号的特点?A. 连续性B. 可重复性C. 时变性D. 可量化性答案:D3. 一个电路的频率响应是其在不同频率下的:A. 电压增益B. 功率消耗C. 电流大小D. 电阻值答案:A4. 负反馈在放大器中的作用是:A. 增加增益B. 减少噪声C. 降低稳定性D. 增加失真答案:B5. 一个理想的二极管具有以下哪个特性?A. 正向电阻无穷大B. 反向电阻无穷小C. 正向电阻无穷小D. 反向电阻无穷大答案:D6. 一个RC低通滤波器的截止频率由以下哪个参数决定?A. 电阻值B. 电容值C. 电阻值和电容值的乘积D. 电阻值和电容值的比值答案:D7. 一个理想的电压源具有以下哪个特性?A. 内阻为零B. 内阻无穷大C. 电压恒定D. 电流恒定答案:C8. 一个电路的增益是指:A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输出功率与输入功率的比值D. 所有以上答案:A9. 一个电路的相位裕度越大,其稳定性:A. 越差B. 越好C. 不变D. 无法判断答案:B10. 一个电路的带宽是指:A. 最大频率B. 最小频率C. 频率范围D. 频率的一半答案:C二、简答题(每题10分,共30分)1. 解释什么是超前相位和滞后相位,并给出它们在电路分析中的意义。
答案:超前相位是指信号的相位角为正值,表示信号的波形在时间上提前于参考信号。
滞后相位是指信号的相位角为负值,表示信号的波形在时间上落后于参考信号。
在电路分析中,超前和滞后相位可以用来描述信号在传输过程中的时延特性,对于理解信号的传输和处理非常重要。
2. 什么是共模抑制比(CMRR),它在放大器设计中的重要性是什么?答案:共模抑制比(CMRR)是差分放大器抑制共模信号的能力,即差模增益与共模增益的比值。
模拟综合试卷一. 填充题1集成运算放大器反相输入端可视为虚地的条件是 a , b 。
2•通用运算放大器的输入级一般均采用察动放大器,其目的是a ,b。
3. 在晶体三极管参数相同,工作点电流相同条件下,共基极放大电路的输入电阻比共射放大电路的输入电阻。
4. 一个NPN晶体三极管单级放大器,在测试时出现顶部失真,这是失真。
5. 工作于甲类的放大器是指导通角等于,乙类放大电路的导通角等于,工作于甲乙类时,导通角为。
6. 甲类功率输出级电路的缺点是,乙类功率输出级的缺点是故一般功率输出级应工作于状态。
7. 若双端输入,双端输出理想差动放大电路,两个输入电压U ii =U2,则输出电压为—匚; 若山=1500皿U i2=500N,则差模输入电压u id为N,共模输入信号u ic为V8 .由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。
9. 晶体三极管放大器的电压放大倍数在频率升高时下降,主要是因为的影响。
10. 在共射、共集、共基三种组态的放大电路中,组态电流增益最;组态电压增益最小;组态功率增益最高;组态输出端长上承受最高反向电压。
频带最宽的是组态。
二. 选择题1 .晶体管参数受温度影响较大,当温度升高时,晶体管的B,I CBO U BE的变化情况为()。
)A.B 增加,I CBO 和u BE 减小B. B 和I CBC 增加,U BE 减小C.B 和U BE 减小,I CBO 增加D. B 、I CBC 和U BE 都增加 2. 反映场效应管放大能力的一个重要参数是()A.输入电阻B. 输出电阻C.击穿电压D. 跨导 3.双端输出的差分放大电路主要( )来抑制零点飘移。
A.通过增加一级放大B.利用两个C.利用参数对称的对管子D. 利用电路的对称性4•典型的差分放大电路由双端输出变为单端输出,共模电压放大倍数(A.变大B. 变小C.不变D. 无法判断5 •差分放大电路的共模抑制比K CM越大,表明电路()A.放大倍数越稳定B.交流放大倍数越大C.直流放大倍数越大D.抑制零漂的能力越强6•负反馈放大电路以降低电路的()来提高嗲路的其他性能指标。
模拟电子试题库及答案一、选择题1. 在模拟电子电路中,运算放大器的虚短特性指的是:A. 虚地B. 虚短C. 虚断D. 虚接答案:B2. 以下哪个不是模拟电路的特点?A. 线性B. 非线性C. 可处理模拟信号D. 数字信号处理答案:D二、填空题1. 理想运算放大器的输入电阻是_________。
答案:无穷大2. 模拟信号的频率范围通常比数字信号_________。
答案:宽三、简答题1. 简述模拟电子电路与数字电子电路的区别。
答案:模拟电子电路主要处理模拟信号,其特点是连续性、线性和可处理模拟信号。
而数字电子电路主要处理数字信号,其特点是离散性、非线性和数字信号处理能力。
2. 描述运算放大器的基本应用之一:放大器。
答案:运算放大器作为放大器使用时,其增益可以通过外部电阻来设置,具有高输入阻抗和低输出阻抗的特点,广泛应用于信号放大。
四、计算题1. 给定一个理想运算放大器构成的反相放大器电路,输入电压为2V,反馈电阻Rf为10kΩ,求输出电压。
答案:根据反相放大器的增益公式,输出电压Vout = - (Rf/Rin) * Vin,其中Rin为输入电阻,理想运放的Rin为无穷大,因此Vout = -2V。
2. 如果一个非理想运算放大器的输入偏置电流为1μA,输入偏置电压为1mV,求该运放的输入偏置电阻值。
答案:输入偏置电阻值Rin可以通过输入偏置电压Vbias和输入偏置电流Ibias来计算,即Rin = Vbias / Ibias = 1mV / 1μA = 1kΩ。
五、分析题1. 分析以下电路图,并说明其工作原理。
[电路图略]答案:[根据电路图进行分析并给出答案,包括电路的组成部分、各部分的作用以及整个电路的工作原理。
]2. 给定一个差分放大器电路,输入信号为差分信号,分析其放大倍数。
[差分放大器电路图略]答案:[根据差分放大器的工作原理,分析其放大倍数的计算方法,并给出具体的计算步骤和结果。
]六、实验题1. 设计一个简单的低通滤波器电路,并说明其设计参数。
电路模拟考试题及答案一、选择题(每题2分,共20分)1. 在电路中,电压与电流的关系可以用哪个定律来描述?A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案:A2. 一个电阻为10Ω的电路,通过电流为2A,根据欧姆定律,该电路两端的电压是多少?A. 5VB. 10VC. 20VD. 40V答案:C3. 在串联电路中,总电阻与各部分电阻的关系是?A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻倒数之和D. 总电阻等于各部分电阻平方和的平方根答案:A4. 并联电路中,总电流与各分支电流的关系是?A. 总电流等于各分支电流之和B. 总电流等于各分支电流之差C. 总电流等于各分支电流之积D. 总电流等于各分支电流倒数之和答案:A5. 理想电压源的特点是?A. 无论负载如何变化,输出电压保持恒定B. 输出电流随负载变化而变化C. 内阻为零D. 所有选项都正确答案:D6. 一个电路中,如果电流的方向是顺时针方向,那么该电路是?A. 串联电路B. 并联电路B. 混联电路D. 无法判断答案:D7. 电路中的功率P与电压V和电流I的关系是?A. P = V + IB. P = V * IC. P = V / ID. P = V - I答案:B8. 电容C的单位是?A. 法拉(F)B. 欧姆(Ω)C. 安培(A)D. 伏特(V)答案:A9. 电感L的单位是?A. 亨利(H)B. 欧姆(Ω)C. 安培(A)D. 伏特(V)答案:A10. 一个电路中,如果电感L和电容C并联,当电路突然断开时,会发生什么现象?A. 产生电压尖峰B. 产生电流尖峰C. 电压保持不变D. 电流保持不变答案:A二、简答题(每题10分,共20分)1. 请简述什么是基尔霍夫电压定律,并给出一个应用实例。
答:基尔霍夫电压定律又称为KVL,它指出在一个闭合电路中,沿着闭合路径的电压之和等于零。

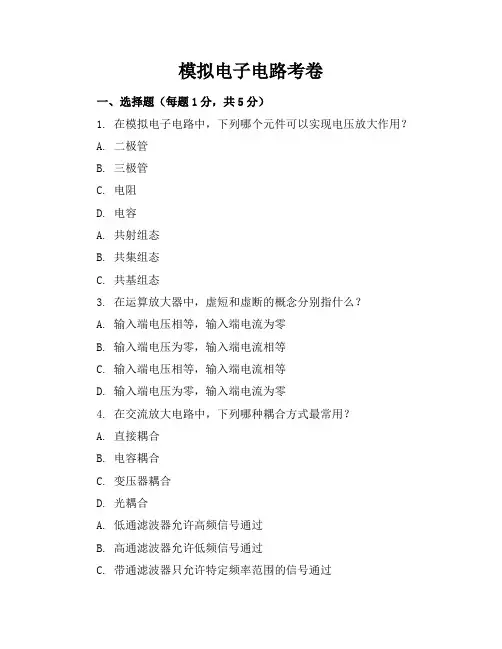

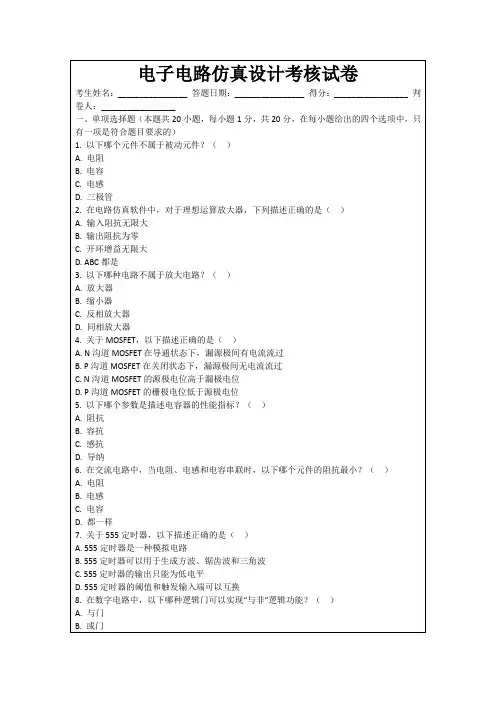

模拟电子电路考卷一、选择题(每题1分,共5分)1. 在模拟电子电路中,下列哪个元件可以实现电压放大作用?A. 二极管B. 三极管C. 电阻D. 电容A. 共射组态B. 共集组态C. 共基组态3. 在运算放大器中,虚短和虚断的概念分别指什么?A. 输入端电压相等,输入端电流为零B. 输入端电压为零,输入端电流相等C. 输入端电压相等,输入端电流相等D. 输入端电压为零,输入端电流为零4. 在交流放大电路中,下列哪种耦合方式最常用?A. 直接耦合B. 电容耦合C. 变压器耦合D. 光耦合A. 低通滤波器允许高频信号通过B. 高通滤波器允许低频信号通过C. 带通滤波器只允许特定频率范围的信号通过D. 带阻滤波器允许所有频率的信号通过二、判断题(每题1分,共5分)1. 模拟电子电路中的放大器可以放大交流信号和直流信号。
()2. 三极管的集电极电流与基极电流成正比。
()3. 运算放大器的输出端可以直接接电源。
()4. 阻抗变换器可以实现不同阻抗之间的匹配。
()5. 有源滤波器的滤波效果优于无源滤波器。
()三、填空题(每题1分,共5分)1. 模拟电子电路中的放大器按照其工作原理可以分为______放大器和______放大器。
2. 三极管有______种组态,分别为______、______和______。
3. 运算放大器的基本组成部分包括______、______和______。
4. 滤波器的种类有很多,其中最常用的有______滤波器、______滤波器、______滤波器和______滤波器。
5. 在模拟电子电路中,______元件可以实现信号的放大,______元件可以实现信号的滤波。
四、简答题(每题2分,共10分)1. 简述三极管放大电路的工作原理。
2. 运算放大器中的虚短和虚断是什么意思?3. 什么是滤波器?它在模拟电子电路中有何作用?4. 简述共射、共集和共基三种组态三极管的特点。
5. 如何实现模拟电子电路中的阻抗匹配?五、应用题(每题2分,共10分)1. 设计一个放大倍数为50的共射放大电路,给出电路图及各元件参数。
模拟电路考试题及答案解析一、选择题(每题2分,共20分)1. 在理想运算放大器中,输入电阻是:A. 有限的B. 无穷大C. 零D. 1Ω答案:B解析:理想运算放大器的输入电阻是无穷大,意味着它不会从信号源吸取电流。
2. 一个基本的共射放大电路中,如果基极电流增加,集电极电流将:A. 增加B. 减少C. 不变D. 先增加后减少答案:A解析:在共射放大电路中,集电极电流与基极电流成正比,这是通过晶体管的电流放大作用实现的。
3. 以下哪个不是模拟信号的特点?A. 连续性B. 可量化C. 可模拟D. 可测量答案:B解析:模拟信号是连续的,可以模拟现实世界中的变化,并且可以测量,但不是可量化的,因为它们不是离散的数字值。
4. 一个理想的二极管在正向偏置时:A. 导通B. 截止C. 振荡D. 短路答案:A解析:理想二极管在正向偏置时导通,允许电流通过。
5. 一个RC低通滤波器的截止频率是:A. \( f_c = \frac{1}{2\pi RC} \)B. \( f_c = \frac{1}{RC} \)C. \( f_c = \frac{2\pi}{RC} \)D. \( f_c = \frac{RC}{2\pi} \)答案:A解析:RC低通滤波器的截止频率是信号频率下降到最大值的\( \frac{1}{\sqrt{2}} \)时的频率,公式为\( f_c =\frac{1}{2\pi RC} \)。
...(此处省略其他选择题)二、简答题(每题10分,共20分)1. 解释什么是负反馈,并说明其在放大电路中的作用。
答案:负反馈是指将放大电路的输出信号的一部分以相反相位反馈到输入端。
负反馈可以提高放大电路的稳定性,减少非线性失真,增加带宽,并提高输入和输出阻抗。
2. 描述运算放大器的基本组成及其工作原理。
答案:运算放大器由两个输入端(一个反相输入端和一个非反相输入端)、一个输出端以及内部的差分放大器、电压放大器和输出级组成。
模拟电子考试题及答案一、选择题(每题2分,共20分)1. 半导体二极管的主要特性是______。
A. 单向导电性B. 放大作用C. 稳压作用D. 整流作用2. 稳压二极管的稳压值是由______决定的。
A. 电流B. 电压C. 温度D. 材料特性3. 晶体三极管的放大作用是通过控制______来实现的。
A. 基极电流B. 集电极电流C. 发射极电流D. 电源电压4. 运算放大器的开环增益非常高,通常可以达到______。
A. 10^3B. 10^5C. 10^7D. 10^95. 正弦波振荡器的振荡条件是______。
A. 相位条件B. 幅度条件C. 频率条件D. 相位条件和幅度条件6. 电源滤波器的主要作用是______。
A. 整流B. 稳压C. 滤除噪声D. 放大7. 负反馈放大器可以提高放大电路的______。
A. 增益B. 稳定性C. 带宽D. 线性度8. 场效应管的控制方式是______。
A. 电压控制B. 电流控制C. 温度控制D. 压力控制9. 模拟乘法器通常用于实现______。
A. 线性运算B. 非线性运算C. 信号调制D. 信号解调10. 理想运算放大器的输入阻抗是______。
A. 无穷大B. 零C. 有限值D. 负值二、简答题(每题5分,共20分)1. 请简述二极管的整流原理。
2. 什么是晶体三极管的饱和区、截止区和放大区?3. 什么是线性集成稳压器?它有哪些主要特点?4. 请解释什么是负反馈,并简述其在放大电路中的作用。
三、计算题(每题10分,共30分)1. 给定一个理想运算放大器电路,输入电压为Vin,输出电压为Vout。
假设运算放大器的开环增益为AOL,求输出电压Vout的表达式。
2. 假设有一个二极管整流电路,输入为正弦波电压,其峰值为10V。
求整流后输出的直流电压平均值。
3. 给定一个共射极放大电路,已知基极电流IB=20μA,集电极电流IC=2mA,求该电路的电流放大倍数β。
模拟电子考试题及答案一、选择题1. 在模拟电子电路中,基本放大电路的放大倍数主要由哪个元件决定?A. 电阻B. 电容C. 晶体管D. 电感答案:C2. 负反馈在放大电路中的作用是什么?A. 提高放大倍数B. 降低放大倍数C. 稳定放大倍数D. 增加噪声答案:C3. 运算放大器(Op-Amp)的理想工作条件是什么?A. 单电源供电B. 双电源供电C. 无电源供电D. 任意电源供电答案:B4. 以下哪个不是模拟信号的特点?A. 连续性B. 可量化C. 可模拟D. 可变频率答案:B5. 什么是共模抑制比(CMRR)?A. 差模信号与共模信号的比值B. 差模信号与噪声的比值C. 共模信号与差模信号的比值D. 共模信号与噪声的比值答案:C二、简答题1. 简述差分放大电路的工作原理。
答:差分放大电路是一种利用两个对称的放大电路来放大两个输入信号的差值的放大器。
它能够抑制共模噪声,只放大两个输入端的差模信号,从而提高信号的信噪比。
2. 解释什么是电源纹波,并说明其对电子电路的影响。
答:电源纹波是指电源输出电压中的高频波动。
这些波动可能会干扰电路的正常工作,导致信号失真,甚至损坏敏感元件。
三、计算题1. 假设有一个基本的共射放大电路,晶体管的β值为100,集电极电流为2mA,求放大倍数。
答:放大倍数(Av)可以通过以下公式计算:Av = β * Ic / Ib,其中Ic是集电极电流,Ib是基极电流。
由于Ic = 2mA,β = 100,我们可以求得Ib = Ic / β = 2mA / 100 = 20μA。
因此,放大倍数Av = 100 * (2mA / 20μA) = 1000。
四、论述题1. 论述负反馈在电子电路设计中的重要性。
答:负反馈在电子电路设计中具有重要的作用,它能够提高电路的稳定性,减少非线性失真,提高增益的线性度和带宽,同时还能抑制噪声和干扰。
通过合理设计负反馈,可以使电路在各种工作条件下都能保持较好的性能。
电工模拟电路考试题及答案一、选择题(每题2分,共10分)1. 以下哪种元件是模拟电路中常用的放大器?A. 电阻器B. 电容器C. 晶体管D. 电感器答案:C2. 模拟电路中的反馈可以分为哪两种类型?A. 正反馈和负反馈B. 开环和闭环C. 直流和交流D. 线性和非线性答案:A3. 在模拟电路中,运算放大器的理想工作条件是什么?A. 无限输入阻抗和零输出阻抗B. 零输入阻抗和无限输出阻抗C. 零输入阻抗和零输出阻抗D. 无限输入阻抗和无限输出阻抗答案:A4. 模拟电路中的滤波器主要用来做什么?A. 放大信号B. 整流信号C. 滤除不需要的频率成分D. 调制信号答案:C5. 模拟电路中,二极管的主要作用是什么?A. 整流B. 放大C. 振荡D. 滤波答案:A二、填空题(每题2分,共10分)1. 在模拟电路中,一个理想的运算放大器的输入阻抗应该是________。
答案:无限大2. 模拟电路中的________反馈可以稳定放大器的工作点。
答案:负3. 模拟电路中,一个理想的运算放大器的输出阻抗应该是________。
答案:零4. 模拟电路中的________元件可以用来实现信号的相位移动。
答案:电感器5. 模拟电路中,________元件可以用来实现信号的耦合。
答案:电容器三、简答题(每题10分,共20分)1. 请简述模拟电路中负反馈的作用。
答案:负反馈在模拟电路中主要用于稳定放大器的工作点,减少非线性失真,提高放大器的线性度,以及增加放大器的带宽。
2. 请简述模拟电路中晶体管放大器的基本工作原理。
答案:晶体管放大器的基本工作原理是利用晶体管的电流控制特性,通过基极输入一个小信号,控制集电极和发射极之间的电流,从而实现信号的放大。
四、计算题(每题15分,共30分)1. 给定一个简单的共发射极晶体管放大电路,其静态工作点为Ic=2mA,Vce=5V。
若输入信号为正弦波,峰值为10mV,求输出信号的峰值。
答案:输出信号的峰值可以通过晶体管的放大倍数(β)来计算。
模拟电子技术试题及答案一、单项选择题(每题2分,共20分)1. 在模拟电路中,放大器的基本功能是()。
A. 整流B. 滤波C. 放大D. 调制答案:C2. 共发射极放大电路中,输出电压与输入电压相位()。
A. 相同B. 相反C. 不确定D. 无关系答案:B3. 理想运算放大器的输入阻抗是()。
A. 有限值B. 零C. 无穷大D. 负无穷大答案:C4. 在多级放大电路中,级间耦合方式通常采用()。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案:B5. 负反馈可以()放大器的放大倍数。
A. 增加B. 减少C. 不影响D. 先增加后减少答案:B6. 场效应管的控制方式是()。
A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案:A7. 模拟乘法器的主要功能是()。
A. 放大B. 滤波C. 调制D. 乘法运算答案:D8. 集成电路的电源电压通常为()。
A. 5VB. 12VC. 3.3VD. 以上都可以答案:D9. 差分放大电路可以()。
A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案:C10. 模拟电路中的“地”通常是指()。
A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案:C二、填空题(每题2分,共20分)11. 放大器的增益通常用表示,单位是。
答案:增益;分贝(dB)12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。
答案:高13. 运算放大器的输出电压范围受到限制。
答案:电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。
答案:非线性15. 负反馈可以提高放大器的。
答案:稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。
答案:阻容;变压器17. 差分放大电路由两个放大电路组成。
答案:对称18. 集成电路中的晶体管通常采用工艺制造。
答案:平面19. 模拟电路中的“地”是信号的点。
答案:参考20. 模拟乘法器可以用于实现调制。
模拟电子技术考试试题一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的基本作用是:A. 放大电压B. 放大电流C. 调节电阻D. 转换能量形式2. 理想运算放大器的开环增益是:A. 有限的B. 非常大的C. 零D. 13. 负反馈在放大器中的作用是:A. 增加增益B. 减小增益C. 增加稳定性D. 减小输出阻抗4. 非线性失真主要发生在信号的哪个阶段:A. 线性放大B. 饱和区C. 截止区D. 过渡区5. 差分放大电路的主要优点是:A. 增益高B. 稳定性好C. 抑制共模干扰D. 功耗低6. 集成运算放大器的电源电压通常为:A. ±5VB. ±12VC. ±15VD. 所有选项都是可能的7. 以下哪个不是模拟信号的特点:A. 连续性B. 可量化C. 可模拟D. 可放大8. 一个理想的电压源的内阻是:A. 无穷大B. 非常大C. 零D. 有限9. 信号的频率响应特性通常用来描述:A. 放大器的增益B. 放大器的相位C. 放大器的稳定性D. 放大器的失真10. 一个理想的电流源的输出电流:A. 随负载变化B. 不随负载变化C. 随电压变化D. 不随电压变化二、简答题(每题5分,共20分)1. 简述运算放大器的两种基本配置:非反相放大器和反相放大器的工作原理。
2. 说明什么是共模抑制比(CMRR),并解释它在差分放大电路中的重要性。
3. 解释什么是电源抑制比(PSRR),并说明它对运算放大器性能的影响。
4. 描述在设计模拟电路时,为什么需要考虑温度漂移问题。
三、计算题(每题10分,共30分)1. 给定一个非反相放大器电路,其输入电阻为10kΩ,反馈电阻为2kΩ,求放大器的电压增益。
2. 如果一个差分放大电路的共模抑制比为60dB,共模输入电压为5V,求差模输出电压。
3. 设计一个简单的低通滤波器,其截止频率为1kHz,求所需的电阻和电容值。
四、分析题(每题15分,共30分)1. 分析一个带有负反馈的放大器电路,并说明负反馈对放大器性能的影响。
模拟电路考试题和答案第一部分:选择题1.运放放大电路的基本组成部分是: A. 正反馈网络、直流电源 B. 输入电阻、输出电阻 C. 输入电路、放大电路、输出电路 D. 比较器、反相器2.当仔细观察一个使用负反馈的运放电路时,可以发现输出电压始终在变化,这是因为: A. 负反馈增加了运放输入端的电压 B. 运放本身导致了基本反馈 C. 运放放大级没有理想的开环增益 D. 输入信号的变化引起运放放大电路的响应3.在理想运放中,输入端的电流为: A. 零 B. 正无穷大 C. 负无穷大 D. 任意值4.当使用运放作为比较器时,输出电压为: A. 输入端电压的比值 B. 输入端电压的积分 C. 输入端电压的差值 D. 输入端电压的平均值5.放大电路与比较电路的区别在于: A. 放大电路的输出是输入信号的放大 B. 比较电路的输出是两个输入信号的差值 C. 放大电路的输出是输入信号和反馈信号的加权和 D. 比较电路的输出是输入信号的积分第二部分:填空题1.当运放工作在不同的输入信号倍数时,输出电压也会按照输入信号倍数的 _______ 倍进行放大。
2.当电路有一个虚拟地点时,该点的电压等于 ___________。
3.在一个电流放大器中,如果输入电流为2mA,放大倍数为1000,则输出电流为 ___________。
4.当使用负反馈电路时,可以有效地降低电路输出的_______。
第三部分:解答题1.请解释什么是运放的本振?答:运放的本振是指输入端没有任何输入信号时,输出端产生的固定的偏移电压。
这个固定的偏移电压可以导致电路的不稳定性,并且会引入误差。
2.请描述运放的开环增益和闭环增益之间的关系。
答:运放的开环增益是指在没有任何反馈的情况下,运放输出端电压与输入端电压之间的比值。
闭环增益是指运放在负反馈条件下的输出电压与输入电压之间的比值。
闭环增益是通过在运放输入和输出之间添加反馈电路来控制的。
开环增益大,说明运放具有较大的放大能力,但同时也会引入较大的误差。
模拟电路考试题及答案一、选择题(每题3分,共30分)1. 在模拟电路中,理想运算放大器的输入电阻是:A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案:C2. 以下哪个元件不是模拟电路的基本元件?A. 电阻B. 电容C. 二极管D. 逻辑门答案:D3. 理想运算放大器的输出电阻是:A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案:A4. 在模拟电路中,放大器的增益通常用以下哪个参数表示?A. 电压B. 电流C. 功率D. 阻抗答案:B5. 以下哪个是模拟信号的特点?A. 数字化B. 离散C. 连续D. 量化答案:C6. 模拟电路中的反馈可以分为:A. 正反馈B. 负反馈C. 混合反馈D. 以上都是答案:D7. 在模拟电路中,滤波器的作用是:A. 放大信号B. 滤除噪声C. 改变信号的相位D. 转换信号的频率答案:B8. 模拟电路中的积分器和微分器分别对应于数学上的:A. 积分和微分B. 加法和减法C. 乘法和除法D. 指数和对数答案:A9. 模拟电路中,为了减少噪声,通常采用的措施是:A. 增加电源电压B. 增加信号幅度C. 使用滤波器D. 增加电路复杂度答案:C10. 模拟电路中,为了提高信号的稳定性,通常采用的措施是:A. 增加电源电压B. 增加信号幅度C. 使用负反馈D. 增加电路复杂度答案:C二、填空题(每题4分,共20分)1. 在模拟电路中,理想运算放大器的输入电阻是______Ω。
答案:∞2. 理想运算放大器的输出电阻是______Ω。
答案:03. 模拟电路中的反馈可以分为正反馈和______反馈。
答案:负4. 模拟电路中的积分器对应于数学上的______运算。
答案:积分5. 模拟电路中,为了提高信号的稳定性,通常采用______反馈。
答案:负三、简答题(每题10分,共50分)1. 请简述模拟电路与数字电路的主要区别。
答案:模拟电路处理的是连续变化的信号,而数字电路处理的是离散的信号。
模拟电路中的信号可以是任意值,而数字电路中的信号只有有限的几种状态。
电子专业电路模拟考试题一、选择题(每题2分,共20分)1. 在电路中,电阻的单位是:A. 欧姆(Ω)B. 伏特(V)C. 安培(A)D. 瓦特(W)2. 下列哪个不是基本的电路元件?A. 电阻B. 电容C. 电感D. 变压器3. 串联电路中,总电阻与各部分电阻的关系是:A. 等于各部分电阻之和B. 等于各部分电阻之积C. 等于各部分电阻之差D. 与各部分电阻无关4. 并联电路中,总电流与各支路电流的关系是:A. 等于各支路电流之和B. 等于各支路电流之差C. 等于各支路电流之积D. 与各支路电流无关5. 欧姆定律描述的是:A. 电压与电流的关系B. 电流与电阻的关系C. 电阻与电压的关系D. 电压、电流和电阻的关系6. 一个电路的功率是100W,电压是20V,根据欧姆定律,该电路的电流是:A. 5AB. 10AC. 20AD. 50A7. 电容的单位是:A. 法拉(F)B. 欧姆(Ω)C. 安培(A)D. 伏特(V)8. 电感器在直流电路中的作用是:A. 阻止电流流动B. 允许电流流动C. 存储能量D. 消耗能量9. 交流电与直流电的主要区别在于:A. 电流的方向是否变化B. 电流的大小是否变化C. 电压的高低D. 电流的频率10. 一个理想的二极管允许电流:A. 只能从正极流向负极B. 只能从负极流向正极C. 双向流动D. 不允许流动二、填空题(每空2分,共20分)11. 电路的基本组成部分包括电源、________、________和负载。
12. 串联电路中,总电阻等于各部分电阻之________。
13. 欧姆定律的数学表达式是________。
14. 电容的单位是法拉,符号是________。
15. 电感器在交流电路中会产生________,阻碍电流的变化。
16. 理想二极管的正向电阻为________,反向电阻为无穷大。
17. 交流电的频率是指单位时间内电流方向变化的次数,单位是________。
模电考试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,以下哪个元件不是基本的模拟电路元件?A. 电阻B. 电容C. 电感D. 逻辑门答案:D2. 运算放大器的开环增益通常在什么范围内?A. 10^1B. 10^2C. 10^3D. 10^5 至 10^6答案:D3. 下列哪个不是模拟信号的特点?A. 连续性B. 可量化性C. 可模拟性D. 可放大性答案:B4. 一个理想的运算放大器具有以下哪个特性?A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的增益带宽积D. 有限的电源电压答案:C5. 在模拟电路设计中,以下哪个不是噪声的来源?A. 电源B. 电阻C. 运算放大器D. 外部电磁干扰答案:B6. 一个二阶低通滤波器的截止频率是1kHz,若要将其转换为高通滤波器,其截止频率将如何变化?A. 增加B. 减少C. 不变D. 无法确定答案:A7. 什么是共模抑制比(CMRR)?A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 差模抑制与共模增益的比值D. 共模增益与差模增益的比值答案:B8. 一个理想二极管的正向导通电压是多少?A. 0VB. 0.7VC. 1.5VD. 3.3V答案:B9. 在模拟电路设计中,以下哪个不是电源管理的考虑因素?A. 电源纹波B. 电源效率C. 电源稳定性D. 电源的频率响应答案:D10. 什么是增益带宽积(GBW)?A. 放大器的增益与带宽的乘积B. 放大器的增益与截止频率的比值C. 放大器的带宽与截止频率的比值D. 放大器的增益与截止频率的乘积答案:A二、简答题(每题10分,共30分)1. 简述运算放大器的基本应用之一——非反相放大器的工作原理。
答案:非反相放大器是一种基本的运算放大器应用,其工作原理基于运算放大器的虚短和虚断特性。
在非反相放大器中,输入信号被连接到运算放大器的非反相输入端,输出信号则从运算放大器的输出端获得。
由于运算放大器的高增益,输出信号是输入信号的线性放大版本,其增益由反馈电阻和输入电阻的比值决定。
电路理论模拟考试题(含答案)一、判断题(共100题,每题1分,共100分)1.互感M具有非能特性()A、正确B、错误正确答案:B2.除了独立电源外,至少含有一个时变元件的电路称为时变电路。
()A、正确B、错误正确答案:A3.非正弦周期信号的平均功率就是瞬时功率()A、正确B、错误正确答案:B4.线性电路所含元件都是线性元件。
()A、正确B、错误正确答案:B5.在应用叠加定理时,受控源不能叠加,也不能消去。
()A、正确B、错误正确答案:A6.结点电压方程右边为结点流出电流代数和()A、正确B、错误正确答案:B7.无论负载为Y或△联结,每相有功功率都应为P3=Up1pcosqp。
()A、正确B、错误正确答案:A8.等效电源定理要求外电路性质必须是线性的。
()A、正确B、错误正确答案:B9.仪表的准确度越高,测量结果也一定越准确。
()A、正确B、错误正确答案:B10.两表法测量三相负载有功功率时,两个功率表的读数可能全为正值,也可能全为负值。
()A、正确B、错误正确答案:B11.u、i为非关联参考方向时,电容功率p=ui。
当电容充电时,p>0,电容吸收电功率()A、正确B、错误正确答案:B12.只有电压相等的理想电压源才能同极性并联,且流过的电流相同()A、正确B、错误正确答案:B13.动态电路所列写的方程是代数方程。
()A、正确B、错误正确答案:B14.动态电路的阶数等于电路中动态元件的数量。
()A、正确B、错误正确答案:B15.三要素法中当t>o0时,把电感视为短路,电容视为开路()A、正确B、错误正确答案:A16.实际电流源电路模型是电流源与电阻的并联,好的电流源要求内阻越小越好。
()A、正确B、错误正确答案:B17.用山-i平面的曲线表示其特征的二端元件称为电容元件。
()A、正确B、错误正确答案:B18.电路理论分析的对象是电路模型而不是实际电路。
()A、正确B、错误正确答案:A19.非正弦周期电流和电压信号都可以用f(t)=f(t+nT)表示,其中T 为周期函数的周期n为自然数。
坑爹的模电试卷编号 01 ………………………………………………………………………………………………………………一、填空(本题共20分,每空1分):1.整流电路的任务是__________;滤波电路的任务是__________。
2.在PN结的形成过程中,载流子的扩散运动是由于__________而产生的,漂移运动是__________作用下产生的。
3.放大器有两种不同性质的失真,分别是__________失真和__________失真。
4.在共射阻容耦合放大电路中,使低频区电压增益下降的主要原因是__________的影响;使高频区电压增益下降的主要原因是__________的影响。
5.在交流放大电路中,引入直流负反馈的作用是__________;引入交流负反馈的作用是___________。
6.正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。
7.某多级放大器中各级电压增益为:第一级25dB 、第二级15dB 、第三级60dB ,放大器的总增益为__________,总的放大倍数为__________。
8.在双端输入、单端输出的差动放大电路中,发射极公共电阻R e对__________信号的放大无影响,对__________信号的放大具有很强的抑制作用。
共模抑制比K CMR为__________之比。
9.某放大电路的对数幅频特性如图1所示,当信号频率恰好为上限频率时,实际的电压增益为__________dB。
图1二、判断(本题共10分,每小题1分,正确的打√,错误的打×):1、()构成各种半导体器件的基础是PN结,它具有单向导电和反向击穿特性。
2、()稳定静态工作点的常用方法主要是负反馈法和参数补偿法。
3、()在三极管的三种基本组态中,只有电流放大能力而无电压放大能力的是基本共集组态。
4、()若放大电路的放大倍数为负值,则引入的一定是负反馈。
模电测试题及答案一、选择题(每题5分,共20分)1. 在模拟电路中,三极管的基本放大作用是通过改变哪个参数来实现的?A. 集电极电流B. 发射极电流C. 基极电流D. 漏极电流答案:C2. 理想运算放大器的输入阻抗是:A. 零B. 无穷大C. 有限值D. 负值答案:B3. 在共发射极放大电路中,输出电压与输入电压相位关系是:A. 同相B. 反相C. 正交D. 无固定相位关系答案:B4. 以下哪个元件不是模拟电路中的基本元件?A. 电阻B. 电容C. 二极管D. 逻辑门答案:D二、填空题(每空3分,共15分)1. 在模拟电路中,放大器的增益可以通过改变________来调节。
答案:电阻值2. 运算放大器的输出电压范围受到________的限制。
答案:电源电压3. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。
答案:高4. 模拟电路中的反馈可以分为________和________。
答案:正反馈,负反馈5. 模拟电路中的噪声主要来源于________和________。
答案:电源,半导体器件三、简答题(每题10分,共20分)1. 简述模拟电路与数字电路的主要区别。
答案:模拟电路处理的是连续变化的信号,而数字电路处理的是离散的信号。
模拟电路通常使用模拟信号,如电压或电流的连续变化,来表示信息;数字电路则使用二进制数字信号,即0和1,来表示信息。
2. 描述运算放大器的基本组成及其工作原理。
答案:运算放大器主要由输入级、中间级和输出级组成。
输入级通常为差分放大器,用于放大两个输入端之间的电压差;中间级为高增益放大级,进一步放大信号;输出级则负责将放大后的信号输出。
运算放大器的工作原理基于负反馈原理,通过调整反馈电阻来控制放大倍数。
四、计算题(每题15分,共30分)1. 给定一个共发射极放大电路,其静态工作点为Vcc=12V,Rc=2kΩ,Re=1kΩ,β=100,求该电路的静态集电极电流Ic。
功放的主要优点是
,但出现交越失真,克服交越失真的方法。
乙类
A 、反向偏置击穿状态
、反向偏置未击穿状态
C 正向偏置导通状态
、正向偏置未导通状态
2、在本征半导体中掺入(
)构成N 型半导体。
A 、积分运算电路
B 、微分运算电路
C 、过零比较器
D 、滞回比较
模电重修考卷 一、填空题(共20分,每空1分)。
1、 二极管的最主要特性是 ____________ o PN 结外加正向电压时,扩散电流 __________ 漂移电流,耗尽层 _____________ o
2、 某放大电路中的三极管,在工作状态中测得它的管脚电压 V a = 1.2V, V b = 0.5V, V c = 3.6V,试问该三极管是 ____________ 管(材料), ________ 型的三极管,该 管的集电极是a 、b 、c 中的 _____________ o
3、 已知某两级放大电路中第一、第二级的对数增益分别为 60dB 和20dB,则该 放大电路总的对数增益为 _____ dB
,总的电压放大倍数为 ________ o
4、 已知某差动放大电路 A d =100、K cMR =60dB,则其A= _______________ 。
集成电路运 算放大器一般由 _________________ 、中间级、输出级、 __________________ 四部 分组成。
&差分式放大电路能放大直流和交流信号,它对 _________________________ 具有放 大能力,
它对 __________________ 具有抑制能力。
7 、 负反馈放大电路的四种基本类型
是 ______________________ 、 _____________________ 、 ____________________ 、 和 ________________ o
8、在甲类、乙类和甲乙类功率放大电路中,效率最低的电路为
是
二、单项选择题(共20分,每小题2分,在每小题给出的选项中只有一个符合 题目要求,把所选项前的字母填入题前的表格内 )
1、半导体稳压二极管正常稳压时,应当工作于(
A 3价元素
B 、4价元素
C 5价元素
D 、6价元素
3、已知某电路输入电压和输出电压的波形如图所示
,该电路可能是()o
4、场效应管的工作原理是(
A、输入电流控制输出电流
C输入电压控制输出电压)
B 、输入电流控制输出电压D 、输入电压控制输出电流
5、共模抑制比K CMR越大,表明电路()
A、放大倍数越稳定 B 、交流放大倍数越大
C抑制温漂能力越强 D 、输入信号中的差模成分越大
6如图3为两级电路,接入R F后引入了级间()
A、电流并联负反馈
B、电流串联负反馈
C、电压并联负反馈
D电压串联负反馈
7、与甲类功率放大方式比较,乙类 OCL互补对称功放的主要优点是()
A、不用输出变压器 B 、不用输出端大电容C、效率高 D、无交越
失真
8、某电路有用信号频率为1kHz-2kHz,可选用()
A、低通滤波器
B、高通滤波器 C 、带通滤波器 D、带阻滤波器
9、直流稳压电源中滤波电路的目的是()
A、将交流变为直流
B、将高频变为低频
C将交、直流混合量中的交流成分滤掉 D 、保护电源
10、桥式整流电路若变压器二次电压为u2 10 2sin t v,则每个整流管所承受的最大反向
电压为()
A 10,2 V
B 、20.2 V
C 、20V
D 、 2 V
1、在图示3电路中,设R i = R F =10K Q, R 2=20K Q, R' = 4©,两个输入电压 U i1和U i2的波形如图4所示,试写出UO 的表达式,并在对应的坐标上画出输出 电压Uo 的波形,且标上相应电压数值。
(12分)
2、三极管放大电路如图4所示。
(14
分)
三、计算题(共60分)
已知:r bb=300Q, B =49 V BEC F O.7V R D=6.4K莒 R L=6.4K Q R E=2.3K Q (1) 画出其微变等效电路
(2) 计算电压放大倍数A
(3) 计算输出电阻R,
0 4 Vcrc
15V
C1
IP ■O
+
图图
16
5、电路如图5所示,已知V T=2V, bo=1mA,
g m=30mS电容足够大,其它参数如图所示。
(12 分)
V DD
12V
R L
2K
图6
V o
求:(1)电路的静态工作点;
(2)画出低频小信号等效模型;
3)中频电压增益、输入电阻、输出电阻。
4.判断电路中整体反馈的反馈组态,求 U。
的表达式。
(10分)
率为50Hz,要求直流电压为(1) 电源变压器二次电压V L=30V,负载电流为l L=50mA( 12分) V2的有效值;
+
Ui i
¥
uo
一Ri
5.单相桥式整流滤波电路如图8所示。
已知交流电源电压为 220V,交流电频
(2) 选择整流二极管和滤波电容
Ti。
