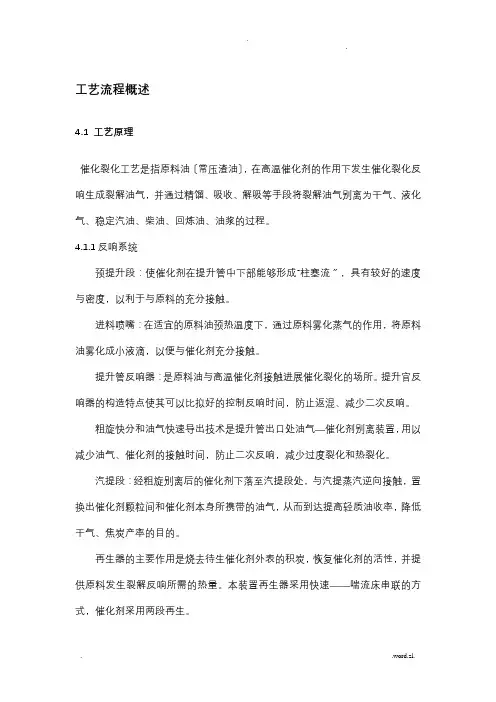

工艺流程简述
1、反应-再生部分
原料油由装置外原料油储罐进入本装置原料油罐（V2201），经原料油泵(P2201/A、B)升压与轻柴油(E2211/A、B)、循环油浆(E2207)换热，换热后温度至200℃左右，与回炼油混合后分四路经原料油雾化喷嘴进入提升管反应器（R2101A），回炼油浆经原料油喷嘴上方单独的—组喷嘴进入提升管反应器，在此与高温再生催化剂接触并迅速升温、汽化，催化剂沿提升管向上流动的同时，原料不断进行反应，生成汽油、轻柴油、液化气、干气、中段油、回炼油、油浆等气相产物，同时生成的焦炭覆盖在催化剂表面，使其裂化活性、选择性逐步降低，成为待生催化剂，反应油气与待生催化剂经提升管反应器出口粗旋迅速分离。进入沉降器（R2101）之后，夹带有少量催化剂的油气经单级旋风分离器分离催化剂后，离开沉降器进入分馏塔（T2201）。
为促进氢转移等二次反应和减少热裂化反应，降低干气、焦炭产率，提高轻质油品收率，在提升管中上部（第一反应区出口）设置有常压直馏汽油、自产粗汽油或除氧水作为反应终止剂的注入点，以增加操作灵活性和弹性。
积炭的待生催化剂自粗旋料腿及沉降器单级旋风分离器料腿进入汽提段，在此与过热蒸汽逆流接触，以置换催化剂所携带的油气，汽提后的催化剂经待生立管、待生塞阀、待生立管套筒进入再生器（R2102）的密相床，在690℃的再生温度、富氧、CO助燃剂存在的条件下进行逆流完全再生，催化剂活性得到恢复后，经再生立、斜管及再生滑阀进入提升管反应器底部，在予提升蒸汽（干气）的提升下，完成催化剂加速、分散过程，然后与雾化原料接触循环使用。
再生过程的过剩热量由内取热器取走恒定热量后，仍然过剩的热量由外取热器（R2103）取走。再生器的部分催化剂由外取热入口管进入外取热器壳程，在流化风的作用下，呈密相向下流动在流经翅片管束间降温冷却，冷却后的催化剂经外取热器返回管由提升风提升返回再生器密相床层中部，外取热器流化风、提升风由增压机(B2103/A、B)提供。
再生器烧焦所需的主风由主风机提供，主风自大气进入主风机（B2101），升压后经主风管道、辅助燃烧室（F2101）及主风分布管进入再生器。
再生烟气经四组二级旋风分离器分离催化剂后，经三旋（CY2104）分两支，一支进烟机回收系统，进入烟气轮机（BE2101）膨胀作功以驱动主风机（B2101）；另一支经双动滑阀调节压力后与烟机出口烟气合并，进入余热锅炉回收烟气的热能，使烟气温度降至180℃左右，最后经烟囱排入大气。当烟机停运时，主风由备用主风机（B2102）提供，此时再生烟气经三级旋风分离器分离催化剂后由双动滑阀及降压孔板（PRO2101）降压后进入余热锅炉。
开工用的催化剂由冷催化剂罐（V2101）或热催化剂罐（V2102）用非净化压缩空气输送至再生器，正常补充催化剂可由催化剂小型加料线输送至再生器。CO助燃剂由助燃剂加料斗（V2110）、助燃剂罐（V2111）用非净化压缩空气经小型加料管线输送至再生器。
生产所用的催化剂运进装置，通过催化剂加料斗（V2104）送至冷催化剂罐（V2101），正常由小型加料线向再生器补充新鲜催化剂。停工时由大型卸料线卸出催化剂至热催化罐。三级旋风分离器回收的催化剂，由三旋回收催化剂储罐（V2112）用非净化压缩空气间断送至废催化剂罐（V2103）。
CO助燃剂由CO助燃剂加料斗（V2110）、助燃剂罐（V2109）用非净化压缩空气经小型加料线输送进入再生器密相床。
为防止原料中所含重金属对催化剂造成污染，设置金属钝化剂加注系统。桶装金属钝化剂先经化学药剂吸入泵（P2102/A、B））打进化学药剂罐（V2105）,然后由化学药剂注入泵（P2101/D、E）连续注入至提升管的进料管线上。
2、分馏部分
由沉降器来的反应油气进入分馏塔（T2201）底部，通过7层环盘型挡板与循环油浆逆流接触，洗涤反应油气中的催化剂并脱除过热，使油气呈饱和状态进入分馏塔下部进行分馏。分馏塔顶油气经塔顶油气-软化水（循环水）换热器（E2201/A、B）、塔顶油气表面蒸发空冷器(E2202/A～D)冷却至40℃以下，进入分馏塔顶油气分离器(V2203)进行气液相分离，分离出的粗汽油经粗气油泵(P2202/A、B)升压后分两路，一路作为反应中止剂打入提升管，另一路经粗汽油冷却器（E2210）作为吸收剂进入吸收塔(T2301)；富气进入气压机（C230l)；酸性水自脱水包经富气水洗泵（P2208/A、B）一路打入气压机出口管线，另一路打入E2201/A、B之前的分馏塔顶油气线。
轻柴油自分馏塔第十三、十一层塔板自流至轻柴油汽提塔(T2202)，汽提后的柴油由轻柴泵(P2204/A、B)抽出，经轻柴油-原料油换热器(E2211/A、B)、轻柴油-富吸收油换热器（E2212）及轻柴油冷却器(E2213)，使轻柴油降至40℃左右后，分为二路，—路作为产品出装置；另一路经柴油冷却器（E2214)送至再吸收塔(T2303)作再吸收剂。
分馏塔多余的热量分别由顶循环回流、中段循环回流、油浆循环回流取
走。顶循回流自T2201第四层塔盘抽出，用顶循泵(P2203/A、B)加压，经顶循环油-除盐水（循环水）换热器（E2203）、顶循水冷器(E2204)，温度降至90℃后返回T2201第一层。中段回流油自T2201第十七层抽出，用中段循环回流泵（P2205/A、B）升压，经循环油浆—分馏中段换热器（E2206）、稳定塔底重沸器(E2310)、解析塔底重沸器(E2309)、中段油冷却器(E2205) 冷却后，温度降至190℃左右返回T2201第十二、十四层。
油浆自T2201底抽出经油浆泵(P2207/A、B)抽出后分二路，一路作为回炼油浆直接去提升管反应器；另一路经循环油浆-中段油换热器(E2206）、循环油浆-原料油换热器(E2207)、油浆蒸汽发生器(E2208/A、B)，温度降至280℃左右，再分为三路，一路为油浆上返塔，一路为油浆下返塔，另一路为T2201底搅拌油浆。油桨冷却水箱(E2209)备用，将外甩油浆降至90℃送至装置外。
为防止油浆系统设备及管道结垢，设置油浆阻垢剂加注系统。桶装阻垢剂先经化学药剂吸入泵（P2102/A、B）打进化学药剂罐（V2105），然后由化学药剂注入泵（P2101/B、C）连续注入循环油浆泵（P2209A、B）入口管线。
此外，回炼油自T2201第二十九层自流入回炼油罐（V2202），再经回炼油泵(P2206/A、B) 加压后分为二路，一路去提升管反应器回炼，另一路返T2201。
3、吸收稳定部分
从T2201顶油气分离器(V2203)来的富气进入气压机(C2301)进行压缩。从V2203来的富气进入气压机（C2301）一段进行压缩，然后由气压机中间冷却器（E2314）冷至40℃，进入气压机中间分离器进行气、液分离。分离
