汽轮机各工况参数

三、汽轮机主要技术规范（一）汽轮机铭牌主要技术参数汽轮机型号 C12-3.43/0.981型式抽汽凝汽式汽轮机主汽门前蒸汽压力额定3.43（+0.2）MPa（a）-0.3最高3.63MPa（a）（可长期连续运行）主汽门前蒸汽温度额定435（+5）℃-15最高445℃（可长期连续运行）额定进汽量 87t/h最大进汽量 127t/h（可长期连续运行）额定抽汽量 50t/h最大抽汽量 80t/h额定抽汽压力 0.981MPa（G）抽汽压力范围 0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围 250～330℃额定功率 12 MW汽轮机铭牌功率 12 MW最大功率 15 MW汽轮机转向（机头向机尾看）顺时针方向汽轮机额定转速 3000r／min汽轮机一发电机轴系临界转速 1735r／min汽轮机单个转子的临界转速 1470r／min汽轮机轴承座允许最大振动 0.03mm（双振幅值）过临界转速时轴承座允许最大振动 0.10mm（双振幅值）允许电频率变化范围50±0.5Hz汽轮机中心高（距运转平台） 750mm汽轮机本体总重 57t汽轮机上半总重（连同隔板上半等） 15t汽轮机下半重（包括隔板下半等） 19t汽轮机转子总重 7.83t汽轮机本体最大尺寸（长×宽×高）mm 6021×3590×3635（二）汽轮机技术要求；本汽轮机实际运行条件：进汽量为72 t/h，最大进汽量83 t/h；额定抽汽量45 t/h；无高加、除氧器回热抽汽；循环水温度≤33℃。

锅炉正常运行时，保证C12机组纯凝工况下发电量能达到12MW并长期稳定运行。

并考虑两台锅炉运行时，其中一台汽机故障时另一台汽机在保证供汽条件下，抽凝状态运行能达到15MW。

12MW抽凝式汽轮发电机组的实际运行工况：型式抽汽凝汽式汽轮机）MPa（a）主汽门前蒸汽压力额定3.43（+0.2-0.3最高3.63MPa（a）（可长期连续运行））℃主汽门前蒸汽温度额定435（+5-15最高445℃（可长期连续运行）额定进汽量 71t/h最大进汽量 83t/h（可长期连续运行）额定抽汽量 35t/h最大抽汽量 45t/h额定抽汽压力 0.981MPa（G）抽汽压力范围 0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围 250～330℃四、发电机技术规范（一）发电机参数型号 QFW-15-2A额定功率15MW额定功率因数 0.8额定电压10.5kV额定转速 3000r/min频率 50Hz相数 3极数 2定子线圈接法 Y效率不低于 97％短路比 0.48顶值电压 1.8 倍额定励磁电压电压响应比 1 倍额定励磁电压／秒允许强励持续时间 10 s定、转子线圈绝缘等级／使用等级 F级／ F级空冷器进水量 100t／h交流无刷励磁机型号 TFLW80-3000A功率 80 kW直流输出电压 250V直流输出电流 320A接法 Y相数 3频率 150 Hz功率因数 0.95每臂并联支路数 1个整流方式三相全波整流二极管参数 250A／1200V永磁副励磁机型号 TFY2.85-3000 C 容量 2.85kVA额定电压 190V额定电流 15A频率 400Hz相数单相功率因数 0.93.1干熄焦锅炉技术参数3.1.1 干熄焦锅炉型式：单汽包自然循环型室外式干熄焦锅炉3.1.2 干熄焦锅炉循环系统详见系统图3.1.3 锅炉入口烟气量：～210,000 Nm3/h 980℃(最大)～190,000 Nm3/h 960℃(正常) 3.1.4锅炉入口烟气温度： 900～980℃3.1.5 锅炉出口烟气温度： 160～180℃3.1.6循环气体成分见下表（供参考）：循环气体成分表2锅炉入口含尘浓度：～10g/Nm33.1.7锅炉额定蒸发量：（红焦处理量140t/h） 83t/h（红焦处理量125t/h） 72.5t/h3.1.8汽包工作压力： 5.0MPa（G）3.1.9主蒸汽压力(二次过热器出口)：4.5 MPa（G）(锅炉出口主蒸汽调节阀后)： 4.2±0.2 MPa（G）3.1.10过热器出口蒸汽温度： 450±10℃锅炉出口参数在需方满足前提条件下，达到工况点对应参数:锅炉额定蒸发量：（红焦处理量140t/h） 83t/h正常蒸发量：（红焦处理量125t/h） 72.5t/h主蒸汽压力(二次过热器出口)： 4.5MPa（G）（锅炉出口主蒸汽调节阀后)： 4.2±0.2 MPa（G）过热器出口蒸汽温度： 450±10℃锅炉外表面温度：锅炉设备在正常运行条件下，当环境温度为25℃时，锅炉的炉墙外表温度不超过50℃，当环境温度大于25℃时，锅炉的炉墙外表温度不超过环境温度25℃，散热量不超过290W/M2。

1、 BMCR为锅炉最大蒸发量锅炉最大蒸发量，主要是在满足蒸汽参数，炉膛安全情况下的最大出力。

在设计时往往在热力计算中输入该值，看看热力参数是否合理，来确定锅炉各受热面，含炉膛的面积，管子规格，材料等。

往往锅炉的实际最大蒸发量大于合同要求的蒸发量。

一般锅炉厂都留有一定裕度。

2、ECR为锅炉额定蒸发量BECR为锅炉额定蒸发量，主要是从整个机组额定发电量来讲的，比如600MW 机组，一般额定发电量就是600MW，对应锅炉的蒸发量即为额定蒸发量。

3、锅炉BRL对应于汽机TRL工况，即ECR额定工况锅炉BRL对应于汽机TRL工况，即ECR额定工况，目前上锅引进ALSTOM技术的超临界锅炉热力计算书和技术协议均用BRL表示额定工况，以前引进CE技术的常用ECR表示；北京巴威锅炉厂用汽机THA工况（热耗考核或称热耗保证工况）来表示ECR， VWO（汽机调门全开工况）来表示BMCR。

其它锅炉厂如哈锅、东锅、武锅根据引进技术流派的不同表示方法也会不同，但主要是这几种。

4、VWO汽机调门全开工况5、TRL 工况是指汽轮机的能力工况，6、TMCR是汽轮机的最大出力工况；7、THA是汽轮机额定出力工况。

把T换成B就是锅炉的。

8、ECR其实ECR可以包括两种工况：THA和BRL。

THA代表汽轮机在补水率为0、给水温度额定，且背压达到设计值的情况下，达到发电机铭牌出力的工况，即汽轮机热耗考核工况，60万kW机组发600MW，有的锅炉厂直接引用该缩写代表ECR工况；锅炉BRL对应于汽机TRL，代表汽机在一定补水率和高背压的情况下发600MW的工况，60万kW机组也发600MW。

目前锅炉厂热力计算书和技术协议越来越准确了，已标明这两种工况的区别，对于调试单位和性能试验单位更注重的是THA工况，它的蒸汽量小于BRL工况，是考核锅炉设计、制造、调试、安装、辅机设备等水平的重要工况。

区别：THA代表了汽轮机最大效率的额定工况，是理想工况，在性能考核试验中能短暂维持；TRL（BRL）代表了机组运行寿命内平均效率的额定工况，即补水率不为零，真空有所下降。

三、汽轮机主要技术规范（一）汽轮机铭牌主要技术参数汽轮机型号型式抽汽凝汽式汽轮机主汽门前蒸汽压力额定3.43（+0.2-0.3）MPa（a）最高3.63MPa（a）（可长期连续运行）主汽门前蒸汽温度额定435（+5-15）℃最高445℃（可长期连续运行）额定进汽量87t/h最大进汽量127t/h（可长期连续运行）额定抽汽量50t/h最大抽汽量80t/h额定抽汽压力0.981MPa（G）抽汽压力范围0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围250～330℃额定功率12 MW汽轮机铭牌功率12 MW最大功率15 MW汽轮机转向（机头向机尾看）顺时针方向汽轮机额定转速3000r／min汽轮机一发电机轴系临界转速1735r／min汽轮机单个转子的临界转速1470r／min汽轮机轴承座允许最大振动0.03mm（双振幅值）过临界转速时轴承座允许最大振动0.10mm（双振幅值）允许电频率变化范围50±0.5Hz汽轮机中心高（距运转平台）750mm汽轮机本体总重57t汽轮机上半总重（连同隔板上半等）15t汽轮机下半重（包括隔板下半等）19t汽轮机转子总重7.83t汽轮机本体最大尺寸（长×宽×高）mm 6021×3590×3635（二）汽轮机技术要求；本汽轮机实际运行条件：进汽量为72 t/h，最大进汽量83 t/h；额定抽汽量45 t/h；无高加、除氧器回热抽汽；循环水温度≤33℃。

锅炉正常运行时，保证C12机组纯凝工况下发电量能达到12MW并长期稳定运行。

并考虑两台锅炉运行时，其中一台汽机故障时另一台汽机在保证供汽条件下，抽凝状态运行能达到15MW。

12MW抽凝式汽轮发电机组的实际运行工况：型式主汽门前蒸汽压力主汽门前蒸汽温度额定进汽量71t/h最大进汽量83t/h额定抽汽量35t/h最大抽汽量45t/h额定抽汽压力0.981MPa抽汽压力范围0.785额定抽汽温度抽汽温度范围250四、发电机技术规范（一）发电机参数型号QFW-15-2A额定功率额定功率因数0.8额定电压额定转速3000r/min频率50Hz相数3极数2定子线圈接法Y 效率短路比0.48抽汽凝汽式汽轮机额定3.43（+0.2-0.3）MPa（a）最高3.63MPa（a）（可长期连续运行）额定435（+5-15）℃最高445℃（可长期连续运行）（可长期连续运行）（G）～1.275MPa（G）317.2 ℃～330℃15MW10.5kV不低于97％顶值电压1.8倍额定励磁电压电压响应比1倍额定励磁电压／秒允许强励持续时间10 s定、转子线圈绝缘等级／使用等级F级／F级空冷器进水量100t／h交流无刷励磁机型号TFLW80-3000A功率80 kW直流输出电压250V直流输出电流320A接法Y相数3频率150 Hz功率因数0.95每臂xx支路数1个整流方式三相全波整流二极管参数250A／1200V永磁副励磁机型号TFY2.85-3000 C容量2.85kVA额定电压190V额定电流15A频率400Hz相数单相功率因数0.93.1干熄焦锅炉技术参数3.1.1干熄焦锅炉型式：单汽包自然循环型室外式干熄焦锅炉3.1.2干熄焦锅炉循环系统详见系统图3.1.3锅炉xx烟气量：～210,000 Nm/h 980℃(最大)～190,000 Nm/h 960℃(正常)3.1.4锅炉入口烟气温度：900～980℃333.1.5锅炉出口烟气温度：160～180℃3.1.6循环气体成分见下表（供参考）：循环气体成分表2成分％CO0.4H20.2CO214O203N273.4H2O 12锅炉xx含尘浓度：～10g/Nm3.1.7锅炉额定蒸发量：（红焦处理量140t/h）83t/h（红焦处理量125t/h）72.5t/h3.1.8汽包工作压力：5.0MPa（G）3.1.9主蒸汽压力(二次过热器出口)：4.5 MPa（G）(锅炉出口主蒸汽调节阀后)：4.2±0.2 MPa（G）3.1.10过热器出口蒸汽温度：450±10℃锅炉出口参数在需方满足前提条件下，达到工况点对应参数: 锅炉额定蒸发量：（红焦处理量140t/h）83t/h正常蒸发量：（红焦处理量125t/h）72.5t/h主蒸汽压力(二次过热器出口)：4.5MPa（G）（锅炉出口主蒸汽调节阀后)：4.2±0.2 MPa（G）过热器出口蒸汽温度：450±10℃锅炉外表面温度：锅炉设备在正常运行条件下，当环境温度为25℃时，锅炉的炉墙外表温度不超过50℃，当环境温度大于25℃时，锅炉的炉墙外表温度不超过环境温度25℃，散热量不超过290W/M。

汽轮机试验各工况的解释作为汽轮机试验的从业人员，一开始对汽轮机各工况如TRL、TMCR、THA、VWO工况是不太清楚的，工作几年以后，实践出真知，自然十分清晰了。

我下面以最通俗的说法解释这几个工况的含义和意义。

希望看完文档后，能有恍然大悟的感觉。

（1）THA工况THA是turbine heat acceptance的缩写。

汽轮机考核工况，用于汽轮机性能的验收和评价。

在汽轮机额定功率（发电量）下，额定排汽压力下（全年平均背压），额定进汽参数下，无补水时机组的热耗率。

此工况即为THA工况，也称验收工况。

解释完THA工况，才有资格再去看TRL和TMCR工况。

（2）TRL工况TRL是turbine rated load的缩写（锅炉TRL蒸发量对应）。

汽轮机排汽压力和环境温度有很大关系，若排汽压力升高，机组主汽流量必然增大。

对汽轮机、锅炉的安全性都有影响。

此工况目的在于考核机组夏季炎热时候，机组是否具备发出额定功率的能力。

TRL工况要求在额定进汽参数下，机组高背压（湿冷机组11.8kPa，空冷机组33kPa）下，补水率3%，额定进汽参数条件下，机组发额定功率时的热耗率。

请注意，此时TRL对应的主汽流量比THA工况下高出不少。

（3）TMCR工况TMCR为turbine maximum continue rate的缩写。

与TRL工况、锅炉BRL 工况对应。

汽轮机最大连续运行工况。

TMCR工况为TRL进汽流量下，THA工况背压下，在额定进汽参数下，机组的热耗率。

额定进汽参数条件下，无补水机组的热耗率。

注意，TMCR工况下，机组的功率高出THA和TRL不少。

（4）VWO工况VWO是valve wide open的缩写。

所有阀门全开工况。

与锅炉BMCR工况对应。

汽轮机在锅炉最大蒸发量下，机组在额定进汽参数，额定排汽压力，无补水时机组的热耗率。

VWO工况除进汽流量与THA不同外，其他参数条件要求与THA 一致。

锅炉侧工况比较简单，一般只记住额定和最大两个工况即可，百度上介绍的一般没有问题。

THA:热耗率验收工况：指汽轮机在额定进气参数下、额定背压、回热系统正常投运，补水率为0，能连续运行发出的功率；
VWO：阀门全开工况：汽轮机在调阀全开，额定进气参数、额定背压、回热系统正常投运，机组能连续运行的工况；
T-MCR：最大连续工况：汽轮机在额定进气参数下、额定背压、回热系统正常投运，补水率为0，进气量等于铭牌工况进气量时能连续运行的工况；
TRL：铭牌工况：汽轮机在额定进气参数下、额定背压、回热系统正常投运，补水率为3%时机组能连续运行发出的铭牌功率。

一、汽机1．额定功率（铭牌功率TRL）是指在额定的主蒸汽及再热蒸汽参数、背压11.8KPa绝对压力，补给水率3％以及回热系统正常投入条件下，考虑扣除非同轴励磁、润滑及密封油泵等所耗功率后，制造厂能保证在寿命期内任何时间都能安全连续地在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

此时调节阀应仍有一定裕度，以保证满足一定调频等需要。

在所述额定功率定义条件下的进汽量称为额定进汽量。

2．最大连续功率（T－MCR）是指在 1.额定功率条件下，但背压为考虑年平均水温等因素确定的背压，（设计背压）补给水率为0％的情况下，制作厂能保证在寿命期内安全连续在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

该功率也可作为保证热耗率和汽耗率的功率。

保证热耗率考核工况：系指在上述条件下，将出力为额定功率时的热耗率和汽耗率作为保证，此工况称为保证热耗率的考核工况。

3．阀门全开功率（VWO）是指汽轮机在调节阀全开时的进汽量以及所述T-MCR定义条件下发电机端输出的功率。

一般在VWO下的进汽量至少应为额定进汽量的1.05倍。

此流量应为保证值。

上述所指是由主汽轮机机械驱动或由主汽轮机供汽给小汽轮机驱动的给水泵，所需功率不应计算在额定功率中，但进汽量是按汽动给水泵为基础的，如果采用电动给水泵时，所需功率应自额定功率中减除（但在考核热耗率和汽耗率时是否应计入所述给水泵耗工，可由买卖双方确定）。

二、锅炉1.锅炉额定蒸发量，即是汽轮机在TRL工况下的进汽量。

对应于：汽轮机额定功率TRL，指在额定进汽参数下，背压11.8KPa，3％的补给水量时，发电机端带额定电功率MVA。

2.锅炉额定蒸发量，也对应汽轮机TMCR工况。

对应于：汽轮机最大连续出力TMCR，指在额定进汽参数下，背压4.9KPa，0％补给水量，汽轮机进汽量与TRL的进汽量相同时在发电机端所带的电功率MVA。

3.锅炉最大连续出力（BMCR），即是汽轮机在VWO工况下的汽轮机最大进汽量。

1-1 主要技术规范1．型号：B12-8.83/5.0型2．型式：冲动式、高温、高压、单缸、单轴、背压式汽轮机3．额定功率(铭牌功率或保证功率)：12MW4．最大功率（低背压工况）：15MW5. 额定蒸汽参数：a）主汽门前蒸汽压力：8.83MPab）主汽门前蒸汽温度：535℃c）背压：5.0MPad) 主蒸汽流量：372.5 t/h6. 高背压工况参数：主蒸汽流量：440.5t/h排汽压力：5.5MPa排汽温度：475.8℃功率：12MW7. 低背压工况参数：主蒸汽流量：320t/h排汽压力：4.5MPa排汽温度：453.6℃功率：12MW8. 低背压最大出力工况参数：主蒸汽流量：385.9t/h排汽压力：4.5MPa排汽温度：451.5℃功率：15MW9. 转向：顺时针(从汽轮机端向发电机端看)10.额定转速：3000r/min11.轴系临界转速(计算值)：3663r/min (汽机一阶)编制校对审核标审*1410r/min (发电机一阶)*>4000 r/min (发电机二阶)*发电机临界转速值以电机厂提供数值为准。

12.通流级数：共3级(Ⅰ单列调节级＋2压力级)13.末级动叶片高度：39mm14.汽轮机本体外形尺寸：长×宽×高＝5772.5mm×3375mm×3543mm (宽为包括主汽管在内的宽度，高为油动机顶部至运行平台高度)20.主机重量：～70t (包括阀门、管道、基架和垫铁)21.最大吊装重量：～7.5t (检修时，上半汽缸组合)～8.5t (安装时，下半汽缸组合)22.最大起吊高度：～5m(距8m运行平台)23.运行平台高度：8m1-2 技术经济指标及保证条件1．符合下列条件时可保证发出额定功率12MW(额定工况)(此工况下汽耗为31.035kg/kW.h)：a) 主蒸汽压力：8.83MPab) 主蒸汽温度：535℃c) 主蒸汽流量：372.5t/hd) 排汽压力：5.0MPae) 排汽流量：361.1t/hf）发电机效率为97.3%，额定功率因数0.82．汽轮机在下述工况(高背压工况)运行时，功率12MW：a) 主蒸汽参数(压力、温度)为额定值b) 主蒸汽流量：440.5t/hc) 排汽压力：5.5MPad) 排汽流量：428t/he) 发电机效率为97.3%，额定功率因数0.83. 汽轮机在下述工况（低背压工况）运行时，功率12MW：a) 主蒸汽参数(压力、温度)为额定值b) 主蒸汽流量：320t/hc) 排汽压力：4.5MPad）排汽流量：309.7t/hg) 发电机效率为97.3%，额定功率因数0.84. 汽轮机在下述工况（低背压工况）运行时，最大出力15 MW：a) 主蒸汽参数(压力、温度)为额定值b) 主蒸汽流量：385.9t/hc) 排汽压力：4.5MPad）排汽流量：375.2t/hg) 发电机效率为97.3%，额定功率因数0.84. 机组投运后如未及时进行热力试验，按国际电工委员会IEC953-2-90规定执行老化折扣系数，效率折扣系数如下：a) 3～12个月，每月0.07%b) 13～24个月，每月0.042%热力鉴定试验的方法，测试仪表的精度，测试数据的误差修正，实测热耗的允许偏差都应符合ASME PTC6.1的规定。

1．额定功率（铭牌功率TRL）是指在额定的主蒸汽及再热蒸汽参数、背压11.8KPa绝对压力，补给水率3％以及回热系统正常投入条件下，考虑扣除非同轴励磁、润滑及密封油泵等所耗功率后，制造厂能保证在寿命期内任何时间都能安全连续地在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

此时调节阀应仍有一定裕度，以保证满足一定调频等需要。

在所述额定功率定义条件下的进汽量称为额定进汽量。

2．最大连续功率（T－MCR）是指在1.额定功率条件下，但背压为考虑年平均水温等因素确定的背压，（设计背压）补给水率为0％的情况下，制作厂能保证在寿命期内安全连续在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

该功率也可作为保证热耗率和汽耗率的功率。

保证热耗率考核工况：系指在上述条件下，将出力为额定功率时的热耗率和汽耗率作为保证，此工况称为保证热耗率的考核工况。

3．阀门全开功率（VWO）是指汽轮机在调节阀全开时的进汽量以及所述T-MCR定义条件下发电机端输出的功率。

一般在VWO下的进汽量至少应为额定进汽量的1.05倍。

此流量应为保证值。

上述所指是由主汽轮机机械驱动或由主汽轮机供汽给小汽轮机驱动的给水泵，所需功率不应计算在额定功率中，但进汽量是按汽动给水泵为基础的，如果采用电动给水泵时，所需功率应自额定功率中减除（但在考核热耗率和汽耗率时是否应计入所述给水泵耗工，可由买卖双方确定）。

二.锅炉1.锅炉额定蒸发量，即是汽轮机在TRL工况下的进汽量。

对应于：汽轮机额定功率TRL，指在额定进汽参数下，背压11.8KPa，3％的补给水量时，发电机端带额定电功率MVA。

2.锅炉额定蒸发量，也对应汽轮机TMCR工况。

对应于：汽轮机最大连续出力TMCR，指在额定进汽参数下，背压4.9KPa，0％补给水量，汽轮机进汽量与TRL的进汽量相同时在发电机端所带的电功率MVA。

3.锅炉最大连续出力（BMCR），即是汽轮机在VWO工况下的汽轮机最大进汽量。

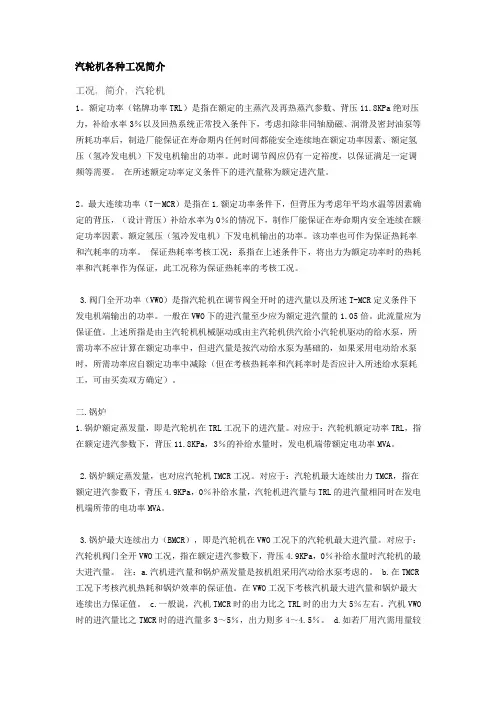

汽轮机各种工况简介工况, 简介, 汽轮机1。

额定功率（铭牌功率TRL）是指在额定的主蒸汽及再热蒸汽参数、背压11.8KPa绝对压力，补给水率3％以及回热系统正常投入条件下，考虑扣除非同轴励磁、润滑及密封油泵等所耗功率后，制造厂能保证在寿命期内任何时间都能安全连续地在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

此时调节阀应仍有一定裕度，以保证满足一定调频等需要。

在所述额定功率定义条件下的进汽量称为额定进汽量。

2。

最大连续功率（T－MCR）是指在1.额定功率条件下，但背压为考虑年平均水温等因素确定的背压，（设计背压）补给水率为0％的情况下，制作厂能保证在寿命期内安全连续在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

该功率也可作为保证热耗率和汽耗率的功率。

保证热耗率考核工况：系指在上述条件下，将出力为额定功率时的热耗率和汽耗率作为保证，此工况称为保证热耗率的考核工况。

3.阀门全开功率（VWO）是指汽轮机在调节阀全开时的进汽量以及所述T-MCR定义条件下发电机端输出的功率。

一般在VWO下的进汽量至少应为额定进汽量的1.05倍。

此流量应为保证值。

上述所指是由主汽轮机机械驱动或由主汽轮机供汽给小汽轮机驱动的给水泵，所需功率不应计算在额定功率中，但进汽量是按汽动给水泵为基础的，如果采用电动给水泵时，所需功率应自额定功率中减除（但在考核热耗率和汽耗率时是否应计入所述给水泵耗工，可由买卖双方确定）。

二.锅炉1.锅炉额定蒸发量，即是汽轮机在TRL工况下的进汽量。

对应于：汽轮机额定功率TRL，指在额定进汽参数下，背压11.8KPa，3％的补给水量时，发电机端带额定电功率MVA。

2.锅炉额定蒸发量，也对应汽轮机TMCR工况。

对应于：汽轮机最大连续出力TMCR，指在额定进汽参数下，背压4.9KPa，0％补给水量，汽轮机进汽量与TRL的进汽量相同时在发电机端所带的电功率MVA。

3.锅炉最大连续出力（BMCR），即是汽轮机在VWO工况下的汽轮机最大进汽量。

三、汽轮机主要技术规范（一）汽轮机铭牌主要技术参数汽轮机型号型式抽汽凝汽式汽轮机主汽门前蒸汽压力额定 3.43（+0.2-0.3）MPa（a）最高 3.63MPa（a）（可长期连续运行）主汽门前蒸汽温度额定435（+5-15） C最高445 C（可长期连续运行）额定进汽量87t/h最大进汽量 1 27t/h （可长期连续运行）额定抽汽量50t/h最大抽汽量80t/h额定抽汽压力0.981MPa（G）抽汽压力范围0.785〜1.275MPa（ G）额定抽汽温度317.2 C抽汽温度范围250〜330C额定功率12 MW汽轮机铭牌功率12 MW最大功率15 MW汽轮机转向（机头向机尾看）顺时针方向汽轮机额定转速3000r／min汽轮机一发电机轴系临界转速1735r／min汽轮机单个转子的临界转速1470r／min汽轮机轴承座允许最大振动0.03mm （双振幅值）过临界转速时轴承座允许最大振动0.10mm （双振幅值）允许电频率变化范围50±0.5Hz汽轮机中心高（距运转平台）750mm汽轮机本体总重57t汽轮机上半总重（连同隔板上半等）15t汽轮机下半重（包括隔板下半等）19t汽轮机转子总重7.83t汽轮机本体最大尺寸（长＞宽滴）mm 6021 x 3590X 3635（二）汽轮机技术要求；本汽轮机实际运行条件：进汽量为72 t/h，最大进汽量83 t/h ;额定抽汽量45 t/h ;无高加、除氧器回热抽汽；循环水温度＜3K。

锅炉正常运行时，保证C12机组纯凝工况下发电量能达到12MW并长期稳定运行。

并考虑两台锅炉运行时，其中一台汽机故障时另一台汽机在保证供汽条件下，抽凝状态运行能达到15MW。

12MW 抽凝式汽轮发电机组的实际运行工况：型式主汽门前蒸汽压力主汽门前蒸汽温度额定进汽量71t/h 最大进汽量83t/h 额定抽汽量35t/h 最大抽汽量45t/h 额定抽汽压力0.981MPa 抽汽压力范围0.785 额定抽汽温度抽汽温度范围250 四、发电机技术规范（一）发电机参数型号QFW-15-2A 额定功率额定功率因数0.8 额定电压额定转速3000r/min 频率50Hz相数3极数2定子线圈接法Y 效率短路比0.48 抽汽凝汽式汽轮机额定 3.43（+0.2-0.3）MPa（a）最高 3.63MPa（a）（可长期连续运行）额定435（+5-15） C最高445 C（可长期连续运行）（可长期连续运行）（G）〜1.275MPa （G）317.2 C〜330C15MW10.5kV不低于97％顶值电压 1.8 倍额定励磁电压电压响应比 1 倍额定励磁电压／秒允许强励持续时间10 s定、转子线圈绝缘等级／使用等级空冷器进水量100t／h交流无刷励磁机TFLW80-3000A功率80 kW直流输出电压250V直流输出电流320A接法相数3频率150 Hz功率因数0.95每臂XX支路数1个整流方式三相全波整流二极管参数250A／ 1 200V 永磁副励磁机TFY2.85-3000 C 容量 2.85kVA额定电压190V额定电流15A频率400Hz相数单相功率因数0.93.1 干熄焦锅炉技术参数3.1.1 干熄焦锅炉型式：单汽包自然循环型室外式干熄焦锅炉3.1.2 干熄焦锅炉循环系统详见系统图3.1.3锅炉xx烟气量：〜210,000 Nm/h 980 C （最大）〜190,000 Nm/h 960 C （正常）3.1.4锅炉入口烟气温度：900〜980 C333.1.5锅炉出口烟气温度：160〜180C3. 1 .6循环气体成分见下表（供参考）：循环气体成分表2成分％CO0.4H20.2CO214O203N273.4H2O 12锅炉xx 含尘浓度：〜10g/Nm3.1.7 锅炉额定蒸发量：（红焦处理量140t/h ）83t/h（红焦处理量125t/h ）72.5t/h3.1.8 汽包工作压力：5.0MPa（G）3.1 .9主蒸汽压力（二次过热器出口）：4.5 MPa（G）（锅炉出口主蒸汽调节阀后）：4.2 ±0.2 MP（aG）3.1.10过热器出口蒸汽温度：450 士10锅炉出口参数在需方满足前提条件下，达到工况点对应参数锅炉额定蒸发量：（红焦处理量140t/h ）83t/h 正常蒸发量：（红焦处理量125t/h）72.5t/h主蒸汽压力（二次过热器出口）： 4.5MPa（G）（锅炉出口主蒸汽调节阀后）： 4.2士0.2 MP（a G）过热器出口蒸汽温度：450士100 锅炉外表面温度：锅炉设备在正常运行条件下，当环境温度为25C时，锅炉的炉墙外表温度不超过50 C，当环境温度大于25 C时，锅炉的炉墙外表温度不超过环境温度25 C，散热量不超过290W/M。

一、汽机1．额定功率（铭牌功率TRL）是指在额定的主蒸汽及再热蒸汽参数、背压11.8KPa绝对压力，补给水率3％以及回热系统正常投入条件下，考虑扣除非同轴励磁、润滑及密封油泵等所耗功率后，制造厂能保证在寿命期内任何时间都能安全连续地在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

此时调节阀应仍有一定裕度，以保证满足一定调频等需要。

在所述额定功率定义条件下的进汽量称为额定进汽量。

2．最大连续功率（T－MCR）是指在 1.额定功率条件下，但背压为考虑年平均水温等因素确定的背压，（设计背压）补给水率为0％的情况下，制作厂能保证在寿命期内安全连续在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

该功率也可作为保证热耗率和汽耗率的功率。

保证热耗率考核工况：系指在上述条件下，将出力为额定功率时的热耗率和汽耗率作为保证，此工况称为保证热耗率的考核工况。

3．阀门全开功率（VWO）是指汽轮机在调节阀全开时的进汽量以及所述T-MCR定义条件下发电机端输出的功率。

一般在VWO下的进汽量至少应为额定进汽量的1.05倍。

此流量应为保证值。

上述所指是由主汽轮机机械驱动或由主汽轮机供汽给小汽轮机驱动的给水泵，所需功率不应计算在额定功率中，但进汽量是按汽动给水泵为基础的，如果采用电动给水泵时，所需功率应自额定功率中减除（但在考核热耗率和汽耗率时是否应计入所述给水泵耗工，可由买卖双方确定）。

二、锅炉1.锅炉额定蒸发量，即是汽轮机在TRL工况下的进汽量。

对应于：汽轮机额定功率TRL，指在额定进汽参数下，背压11.8KPa，3％的补给水量时，发电机端带额定电功率MVA。

2.锅炉额定蒸发量，也对应汽轮机TMCR工况。

对应于：汽轮机最大连续出力TMCR，指在额定进汽参数下，背压4.9KPa，0％补给水量，汽轮机进汽量与TRL的进汽量相同时在发电机端所带的电功率MVA。

3.锅炉最大连续出力（BMCR），即是汽轮机在VWO工况下的汽轮机最大进汽量。

汽轮机铭牌工况是什么意思？1.我们需要明确什么是汽轮机铭牌工况。

汽轮机铭牌工况是指汽轮机在设计时确定的标准工况参数，通常包括额定功率、额定转速、额定温度、额定压力等。

这些参数是汽轮机设计和制造的依据，也是汽轮机正常运行所需满足的基本条件。

2.对于汽轮机来说，背压是一个重要的工况参数。

背压是指汽轮机在排气系统中所受到的阻力或阻力的大小。

通常背压的大小受到排气管道的长度、弯曲、直径等因素的影响。

一般来说，汽轮机的设计工况下，排气系统的阻力是已知的，在设计时就确定了。

而在实际运行中，排气系统的阻力可能会有所变化，导致背压的大小有所不同。

3.在汽轮机的铭牌参数中，背压通常以给定数值来表示。

背压11.8,10.1指的是汽轮机在设计工况下给定的两个背压数值。

这两个背压数值通常对应着不同的运行工况，例如11.8可能代表着满负荷运行时的背压，而10.1则对应着部分负荷运行时的背压。

4.了解汽轮机铭牌工况和背压的意义对于汽轮机的运行和维护都非常重要。

了解铭牌工况可以帮助我们正确地设置汽轮机的运行参数，使其在正常工况下运行。

对背压的了解可以帮助我们监测汽轮机排气系统的运行情况，及时发现问题并进行维护。

5.汽轮机铭牌工况是指汽轮机在设计时确定的标准工况参数，背压则是其中的一个重要的工况参数。

了解汽轮机铭牌工况和背压的意义对于正确使用和维护汽轮机都非常重要。

希望大家能够在实际操作中，根据铭牌工况和背压参数，正确运行和维护汽轮机，确保其安全、稳定和高效的运行。

为了更深入地了解汽轮机铭牌工况和背压的意义，我们需要进一步了解它们在汽轮机运行中的实际应用和影响。

6.在汽轮机运行中，铭牌工况和背压的重要性体现在以下几个方面：铭牌工况和背压直接影响着汽轮机的性能和效率。

铭牌工况确定了汽轮机设计时的基本参数，包括额定功率、额定转速和设计燃气流量等。

而实际运行中，排气系统的背压变化会对汽轮机的运行参数产生影响，如果背压过高，会导致汽轮机排气不畅，影响排气效率，从而降低汽轮机的功率输出和燃气燃烧效率。

一、汽机1．额定功率（铭牌功率TRL）是指在额定的主蒸汽及再热蒸汽参数、背压11.8KPa 绝对压力，补给水率3％以及回热系统正常投入条件下，考虑扣除非同轴励磁、润滑及密封油泵等所耗功率后，制造厂能保证在寿命期内任何时间都能安全连续地在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

此时调节阀应仍有一定裕度，以保证满足一定调频等需要。

在所述额定功率定义条件下的进汽量称为额定进汽量。

2．最大连续功率（T－MCR）是指在1.额定功率条件下，但背压为考虑年平均水温等因素确定的背压，（设计背压）补给水率为0％的情况下，制作厂能保证在寿命期内安全连续在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

该功率也可作为保证热耗率和汽耗率的功率。

保证热耗率考核工况：系指在上述条件下，将出力为额定功率时的热耗率和汽耗率作为保证，此工况称为保证热耗率的考核工况。

3．阀门全开功率（VWO）是指汽轮机在调节阀全开时的进汽量以及所述T-MCR 定义条件下发电机端输出的功率。

一般在VWO下的进汽量至少应为额定进汽量的1.05倍。

此流量应为保证值。

上述所指是由主汽轮机机械驱动或由主汽轮机供汽给小汽轮机驱动的给水泵，所需功率不应计算在额定功率中，但进汽量是按汽动给水泵为基础的，如果采用电动给水泵时，所需功率应自额定功率中减除（但在考核热耗率和汽耗率时是否应计入所述给水泵耗工，可由买卖双方确定）。

二、锅炉1.锅炉额定蒸发量，即是汽轮机在TRL工况下的进汽量。

对应于：汽轮机额定功率TRL，指在额定进汽参数下，背压11.8KPa，3％的补给水量时，发电机端带额定电功率MVA。

2.锅炉额定蒸发量，也对应汽轮机TMCR工况。

对应于：汽轮机最大连续出力TMCR，指在额定进汽参数下，背压4.9KPa，0％补给水量，汽轮机进汽量与TRL 的进汽量相同时在发电机端所带的电功率MVA。

3.锅炉最大连续出力（BMCR），即是汽轮机在VWO工况下的汽轮机最大进汽量。

一、汽机绝对压力，补）是指在额定的主蒸汽及再热蒸汽参数、背压1．额定功率（铭牌功率TRL11.8KPa％以及回热系统正常投入条件下，考虑扣除非同轴励磁、润滑及密封油泵等所耗功率后，3给水率下发额定氢压制造厂能保证在寿命期内任何时间都能安全连续地在额定功率因素、（氢冷发电机）在所述额定功率定义以保证满足一定调频等需要。

电机输出的功率。

此时调节阀应仍有一定裕度，条件下的进汽量称为额定进汽量。

额定功率条件下，但背压为考虑年平均水温等因素确定的）是指在2．最大连续功率（T－MCR1.％的情况下，制作厂能保证在寿命期内安全连续在额定功率因素、背压，（设计背压）补给水率为0保证额定氢压（氢冷发电机）该功率也可作为保证热耗率和汽耗率的功率。

下发电机输出的功率。

此工况称热耗率考核工况：系指在上述条件下，将出力为额定功率时的热耗率和汽耗率作为保证，为保证热耗率的考核工况。

定义条件下发电T-MCR3．阀门全开功率（VWO）是指汽轮机在调节阀全开时的进汽量以及所述倍。

此流量应为保证值。

1.05机端输出的功率。

一般在VWO下的进汽量至少应为额定进汽量的所需功率不应计算在上述所指是由主汽轮机机械驱动或由主汽轮机供汽给小汽轮机驱动的给水泵，所需功率应自额定功率但进汽量是按汽动给水泵为基础的，如果采用电动给水泵时，额定功率中，。

中减除（但在考核热耗率和汽耗率时是否应计入所述给水泵耗工，可由买卖双方确定）二、锅炉，指在额定TRLTRL1.锅炉额定蒸发量，即是汽轮机在工况下的进汽量。

对应于：汽轮机额定功率。

311.8KPa，％的补给水量时，发电机端带额定电功率MVA进汽参数下，背压，指在额定进TMCRTMCR2.锅炉额定蒸发量，也对应汽轮机工况。

对应于：汽轮机最大连续出力的进汽量相同时在发电机端所带的电汽轮机进汽量与TRL0汽参数下，背压4.9KPa，％补给水量，。

功率MVA工况下的汽轮机最大进汽量。

对应于：汽轮机VWO，即是汽轮机在）BMCR锅炉最大连续出力（3.，0％补给水量时汽轮机的最大进汽量。

发电用汽轮机参数系列第一部分：基本参数发电用汽轮机是一种常见的发电设备，主要由燃烧系统、透平系统和发电系统组成。

其基本参数如下：1. 额定功率：发电用汽轮机的额定功率是指在标准工况下，汽轮机能够持续输出的功率。

通常以兆瓦（MW）为单位进行计量。

2. 额定效率：发电用汽轮机的额定效率是指在额定功率下，汽轮机的输出功率与其输入热功率之比。

一般以百分比表示，高效率的汽轮机能够更有效地将燃料能转化为电能。

3. 运行方式：发电用汽轮机可以分为常规循环和联合循环两种运行方式。

常规循环是指将汽轮机排出的废热利用于供热或其他用途，而联合循环则是在常规循环的基础上进一步利用废热产生蒸汽，用于驱动蒸汽轮机发电。

第二部分：燃烧系统参数燃烧系统是发电用汽轮机的关键组成部分，其参数对汽轮机的性能和运行稳定性有着重要影响。

1. 燃料类型：发电用汽轮机可以燃烧多种不同类型的燃料，如天然气、燃油、煤气等。

不同燃料的选择将影响到燃烧过程的稳定性和排放物的生成情况。

2. 燃料热值：燃料热值是指单位质量燃料所含的能量，通常以兆焦（MJ/kg）或大卡（kcal/kg）为单位。

燃料热值的高低将直接影响到汽轮机的热效率。

3. 燃烧室布置：燃烧室的布置对燃料的燃烧效果和燃烧产物的排放有着重要影响。

常见的燃烧室布置形式包括环形、直燃和逆燃等。

第三部分：透平系统参数透平系统是发电用汽轮机的核心部分，直接影响到汽轮机的转速和输出功率。

1. 高压缸压力比：透平系统通常由高压缸和低压缸组成，高压缸的压力比是指出口压力与入口压力之比。

较高的高压缸压力比将提高汽轮机的效率，但也会增加透平系统的复杂性和成本。

2. 效率特性：透平系统的效率特性是指透平输出功率与转速的关系。

一般来说，透平系统的效率在额定功率附近最高，但在负载变化时会有所变化。

良好的效率特性能够保证汽轮机在运行过程中的平稳性和可靠性。

3. 整机转速：透平系统输出功率与转速密切相关，一般以每分钟转数（rpm）来表示。
