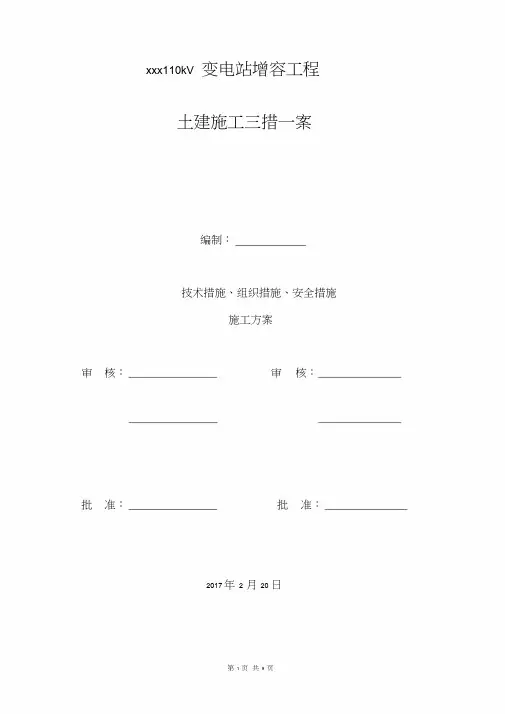

xxx110kV变电站增容工程
土建施工三措一案
编制：
技术措施、组织措施、安全措施
施工方案
审核：审核：
批准：批准：
2017年2月20日
1、工程概况
xxx110kV变电站增容工程是依据2017年主网基建工作和里程碑节点计划安排及xx电力勘测设计院有限公司的施工设计而进行的。本次土建工程量为：拆除原主变及构架基础；新建主变基础1基，主变区构架基础4基，主变区设备基础9基，110kV区设备基础8基，端子箱基础3基，35kV区设备基础4基，电容器基础1基及设备基础2基；修补碎石场地。
2、工作任务
根据上级部门的安排,由xxx变电工程有限责任公司承担本期增容工程中站与电气安装配套的土建施工任务。
3、施工组织
为保障本次工程按时安全的完成，根据工作任务在施工开始前对前期准备工作进行
了分工，明确各自的职责：
3.1 前期现场勘查负责人：xx
3.2 现场土建负责人：xx
3.3 设备材料的组织负责人：xx
3.4 施工方案制定：
4、施工三措
4.1组织措施：
工程项目总负责人：
工程项目土建技术负责人：
工程项目安监员：
工程现场施工负责人：
工程现场施工技术负责人:
工程现场安全员：
土建施工单位：
车辆配置：
设备配置：水准仪、震动棒、搅拌机、空压机等土建施工所需设备预计土建工期：60个有效工作日。
4.2技术措施：
4.2.1 施工前认真审核图纸，仔细领会设计意图，合理组织施工，确保施工方案准确可行。提前准备材料，解决施工中可能存在的困难及故障隐患。在施工中要采用切实可行的新材料、新工艺等。
4.2.2 基础施工
基础施工要求较高,因此控制好施工质量就为后续工程质量提供了前提保证.施工中
应控制好以下几点:
（1）混凝土配合比设计和原材料质量控制每盘混凝土所用的水泥与配合比要严格一致；新拌混凝土须具有极好的工作性和粘聚性，绝对不允许出现分层离析的现象。原材料产地必须统一，所用水泥尽可能用同一厂家同一批次的；砂、石的色泽和颗粒级配均匀。
（2）模板采用现场制模的方式施工，需要根据基础实际情况进行模板制作，模板必须具有足够的刚度，在混凝土侧压力作用下不允许有一点变形，以保证基础的几何尺寸均匀、断面的一致，防止浆体流失；对模板的材料也有很高的要求，表面要平整光洁，强度高、耐腐蚀，并具有一定的吸水性；对模板的接缝和固定模板的螺栓等，则要求接缝严密，要加密封条防止跑浆；固定模板的拉杆也需要用带金属帽或塑料扣，以便拆模时方便，减少对混凝土表面的破损等等。
（3）养护：混凝土如养护不当，表面极容易因失水而出现微裂缝，影响外观质量和耐久性。因此，对裸露的混凝土表面，应及时采用土工布或塑料薄膜覆盖，进行保湿养护。
4.3安全措施：
4.3.1 进场前必须对全体施工人员进行安全培训，认真学习《安全法》、电力《安规》和省电力公司六个十条重点安全措施及职业健康安全管理体系文件的规定，并遵照执行。
4.3.2 工作人员的劳动防护用品合格、齐备。施工场所及施工车辆配备急救箱，存放急救用品，并应指定专人经常检查、补充或更换。现场使用的安全工器具：安全带、安全帽、竹梯等合格并符合有关要求。
4.2.3 施工负责人在工作前必须办理工作票（第二种工作票及施工作业票）许可手续，每天开工前办理开工手续，收工时办理收工手续，同时必须认真地向每一个施工人员告知，现场的安全措施，特别是允许工作的施工围及带电部位。
设置安全围栏
开工前，将带电部分区域设置安全围栏封闭，2#主变、110kV右侧区域因无基础施工，采用墙板将其区域封闭，预留检修通道，35kV、1#主变及110kV左侧区域因有基础施工，设置硬质安全围栏，并用铁丝绑扎固定，在施工时，经运行人员同意，才能打开施工。具体围栏场地布置见附图。
户外构架基础施工时，在施工区域四周用硬围栏作好围护并悬挂“止步，高压危险”标示牌，在靠近站道路侧留进出口并悬挂“从此进入”标示牌，在施工地点适当处由值班人员悬挂“在此工作”标示牌。
在以上的安全措施全部完成并通过相关责任人的检查后，方可开工。施工中施工人员未经相关责任人的许可严禁随意挪动、拆除安全措施。各类作业人员还应被告知其作业现场和工作岗位存在的危险因素、防措施及事故紧急处理措施。工作期间，工作负责人若因故必须离开工作地点时，应指定能胜任的人员临时代替，离开前应将工作现场交待清楚，并告知工作班人员。原工作负责人返回工作地点时，也应履行同样的交接手续。若工作负责人需要长时间离开现场，应由原工作票签发人变更新工作负责人，两工作负责人应做好必要的交接。
任何人进入生产现场，应戴安全帽，杜绝习惯性违章。
4.3.4 电气工具和用具应由专人保管，定期进行检查。使用时，应按有关规定接入漏电保护装置、接地线。使用前应检查电线是否完好，有无接地线，不合格的不准使用。临时电源及电焊机接线柱应采取触电防护措施。
4.3.5 在带电设备区场运输时，长物件如：钢筋、木料等，要呈水平搬运，并要注意与带电设备110kV保持3M及以上的安全距离。设备吊装时，要有专人指挥，施工人员应密切配合，避免发生事故。
4.3.6 梯子应坚固完整，梯子的支柱应能承受作业人员及所携带的工作、材料攀登时
的总重量，硬质梯子的横木应嵌在支柱上，梯阶的距离不应大于40cm，并在距梯顶1m 处设限高标志。梯子不宜绑接使用。在户外搬动梯子、管子等长物，应两人放倒搬运，并与带电部分保持足够的安全距离。在变电站的带电区域或临近带电线路处，禁止使用金属梯子。在带电设备周围严禁使用钢卷尺、皮卷尺和线尺（夹有金属丝者）进行测量工作。
4.3.7 在施工中，工作负责人，安全员要把好安全质量关。如发现有违章作业者，必须严格制止。令其改正，不听者令其退出现场，并按供电公司颁布的有关条例对其进行处罚。每日收工，应清扫工作地点。
5.危险点分析与控制
5.1危险点分析与控制
