培训一 电气控制柜元件安装接线配线规范 ppt课件

2020/12/27
8
1.为什么要规范？
CE认证
“CE”标志是一种安全认证标志，被视为制造商打开并进入欧 洲市场的护照。
目的 ：对设备的安全性(减少对人身造成伤害) 的检测 原则： 根据EN***标准进行的,其中规定了电气设备的设计方面
需要遵守的原则,比如导线颜色,按钮颜色,指示灯原则,急停装置的 分级控制等等
电气装配工程师技术水平
2020/12/27
12
2.怎么做到规范？
电气装配作业工作：
1. 排版布置 2. 接线 3. 外部元件与线缆敷设
2020/12/27
13
2.怎么做到规范？
电气装配作业Hale Waihona Puke Baidu作：
1. 排版布置 2. 按照电气设计提供的排版图进行线槽、导轨、元器件等的排版
布置。
2020/12/27
14
A. 线槽的安装
线槽应使用统一的颜色材质，且平整、无扭曲 变形，线槽的连接应连续无间断。
2020/12/27
15
B.导轨的安装
导轨应水平或垂直敷设，全长最大允许偏差为 ±1mm。
2020/12/27
16

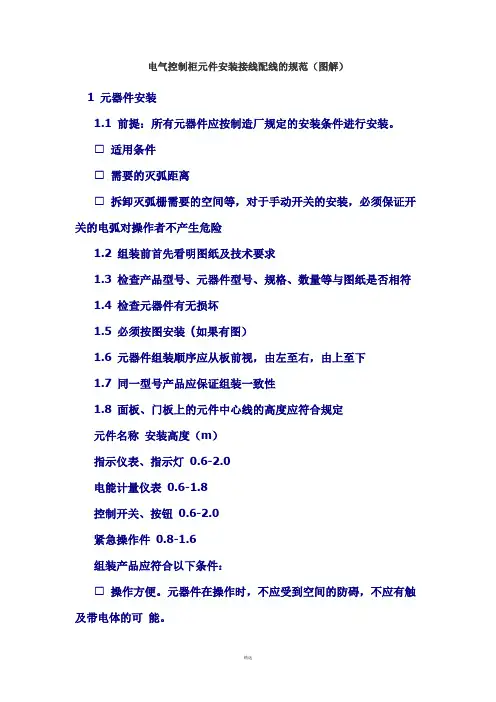

C.元器件的安装
前提：按符合产品使用说明书的规定安装。
组装前首先看明图纸及技术要求 检查产品型号、元器件型号、规格、数量等与图纸是否
2020/12/27
24
2 接线
1 ）基本要求： 按图施工、连线正确。
2 ）连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束 应横平竖直，配置坚牢，层次分明，整齐美观。
特别要注意的是：同一客户同样设备的相同元件走线方式应一 致。
2020/12/27
25
2 接线
3）截面积要求： 动力导线 不小于1.5mm2 控制回路 不小于0.5mm2 保护接地线 不小于1.5mm2
相符 检查元器件有无损坏
2020/12/27
17
C.元器件的安装
必须按图安装 元器件组装顺序
应从板前视，由左 至右，由上至下 同一型号产品应保 证组装一致性
2020/12/27
18
C.元器件的安装
看看能不能这样装？
能不能这样装 ？
2020/12/27
19
C.元器件的安装
操作元件安装应符合以下条件
2020/12/27
9
1.为什么要规范？
IEC与EN标准区别
相同：內容大致上差不多
不同：EN法規有時會依據歐洲國家的需求對於測試內容的條件 要求可能會有些許不同。 火线----标准颜色：黄(A相)、绿(B相)、红(C相) 零线----标准颜色：淡蓝色 地线----标准颜色：黄绿相间的双色线
各国导线的颜色标准如下：
2020/12/27
6
1.为什么要规范？
EN标准
宗旨是协调欧洲有关国家的标准机构所颁布的电工标准和消除 贸易上的技术障碍。
2020/12/27
7
1.为什么要规范？
国家标准--GB
我国于1986年采用IECll3《简图、表图、表格》、IEC60750 《电气技术中的项目代号》及相关文发布了GB/T 6988《电气 制图》系列标准、GB/T 5094《电气技术中的项目代号》等标 准。
➢
操作方便。元器件在操作时，不应受到空间的防
碍，不应有触及带电体的可能。
➢ 维修容易。能够较方便地更换元器件及维修连线。
• 错误接法
2020/12/27
20
1 元器件安装
元件标签标识
a) 端子的标识
2020/12/27
21
1 元器件安装
标号应完整、清晰、牢固。标号粘贴位置应明确、醒 目。
b) 双重的标识
2020/12/27
10
2.怎么做到规范？
2020/12/27
11
2.怎么做到规范？
为了规范电气设备的设计安装需参照GB标准 执行
电气设计 电气安装接线
24VDC 0.5A
HSR10 FOR HWR
9针 串 口 （ DB9） 针 号 功 能 说 明 缩 写 1数 据 载 波 检 测DCD 2接 收 数 据RXD 3发 送 数 据TXD 4数 据 终 端 准 备DTR 5信 号 地GND 6数 据 设 备 准 备 好DSR 7请 求 发 送RTS 8清 除 发 送CTS 9振 铃 指 示DELL
电 脑 PC COM 公 头 .针 形
DB9 COM.HSR10 2接 收 数 据RXD 3发 送 数 据TXD
5 GND
公 头 .针 形
公 头 .针 形
9针 串 口 （ DB9） 针 号 功 能 说 明 缩 写 1数 据 载 波 检 测DCD 2接 收 数 据RXD 3发 送 数 据TXD 4数 据 终 端 准 备DTR 5信 号 地GND 6数 据 设 备 准 备 好DSR 7请 求 发 送RTS 8清 除 发 送CTS 9振 铃 指 示DELL
电气装配作业 技术规范
2020/12/27
1
电气装配工程师培训
1.为什么要规范？ 2.怎么做到规范？
2020/12/27
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
2020/12/27
22
1 元器件安装
c) 门上的器件 安装于面板、门板上的元件、其标号应粘贴于面板及
门板背面元件下方，如下方无位置时可贴于左方，但 粘贴位置尽可能一致。
2020/12/27
23
1 元器件安装
安装于面板、门板上的 元件、其标号应粘贴于 面板及门板背面元件下 方，如下方无位置时可 贴于左方，但粘贴位置 尽可能一致，
公 头 .针 形
电 脑 PC COM. 2接 收 数 据RXD 3发 送 数 据TXD
5 GND
0V1
公 头 .针 形
母 头 .孔 形
Guangzhou Mingsen Mech.&Elec.Equipment Co.,Ltd HUADA
Design Check
Approval
电 路 electro circuit
• “太阳当空照，花儿对我笑，小鸟说早早早……”
2020/12/27
4
1.为什么要规范？
目前世界上主要电气技术标准有：
国际标准
2020/12/27
欧洲标准
中国国家标准
5
1.为什么要规范？
IEC标准
即国际电工委员会（International Electrical Commission），是由各国电工委员会组成的世界性标准化组织， 其目的是为了促进世界电工电子领域的标准化。（1906年）
