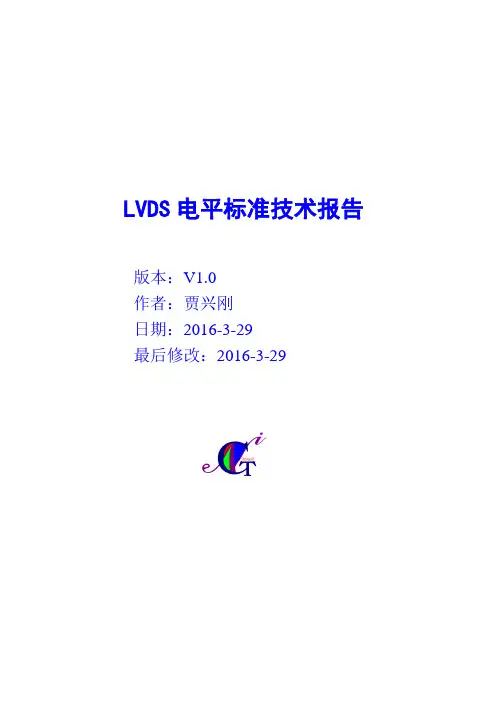

LVDS电平标准技术报告版本：V1.0作者：贾兴刚日期：2016-3-29最后修改：2016-3-29共15页，第2页1概述1.1 1.1LVDS简介现在的液晶显示屏普遍采用LVDS接口。

LVDS（LowVoltageDifferentialSignal）即低电压差分信号，LVDS接口又称RS644总线接口，是20世纪90年代才出现的一种数据传输和接口技术。

最基本的LVDS器件就是LVDS驱动器和接收器。

LVDS的驱动器由驱动差分线对的电流源组成，电流通常为3.5mA。

LVDS接收器具有很高的输入阻抗，因此驱动器输出的大部分电流都流过100Ω的匹配电阻，并在接收器的输入端产生大约350mV的电压。

当驱动器翻转时，它改变流经电阻的电流方向，因此产生有效的逻辑“1”和逻辑“0”状态。

LVDS技术在两个标准中被定义：ANSI/TIA/EIA644(1995年11月通过)和IEEEP1596.3(1996年3月通过)。

这两个标准中都着重定义了LVDS的电特性，包括：①低摆幅（约为350mV）。

低电流驱动模式意味着可实现高速传输。

ANSI/TIA/EIA644建议了655Mb/s的最大速率和1.923Gb/s的无失真通道上的理论极限速率。

LVDS传输支持速率一般在155Mbps（大约为77MHZ）以上。

②低压摆幅。

恒流源电流驱动，把输出电流限制到约为3.5mA左右，使跳变期间的尖峰干扰最小，因而产生的功耗非常小。

这允许集成电路密度的进一步提高，即提高了PCB板的效能，减少了成本。

③具有相对较慢的边缘速率（dV/dt约为0.300V/0.3ns,即为1V/ns）,同时采用差分传输形式，使其信号噪声和EMI都大为减少，同时也具有较强的抗干扰能力。

所以，LVDS具有高速、超低功耗、低噪声和低成本的优良特性。

LVDS的应用模式①单向点对点（pointtopoint），这是典型的应用模式。

②双向点对点（pointtopoint），能通过一对双绞线实现双向的半双工通信。

无线模块通信的原理
无线模块通信的原理基本上可以分为两个步骤：发送和接收。

发送：在发送端，无线模块首先将要传输的信息转换为电信号。

这一过程通常涉及到模数转换，即将数字信号转换为模拟信号。

然后，经过调制和放大等处理，电信号会被转化为无线信号，通常是通过无线电波的形式进行传输。

发送端的无线模块会根据特定的通信协议和参数对信号进行调制、调频或者调幅等处理，以便接收端能够正确解码和接收。

接收：在接收端，无线模块会接收到从发送端发送过来的无线信号。

首先，接收端的无线模块会对信号进行放大和滤波等处理，以提高信号的质量和可靠性。

接着，信号经过解调、解调等处理，将模拟信号转换为数字信号。

最后，接收端的无线模块会将接收到的数字信号再转换为原始的信息数据，并将其传输给上层应用或者其他设备进行处理或显示。

需要注意的是，无线模块的通信原理和技术会因不同的应用和系统而有所不同，例如蓝牙、Wi-Fi、ZigBee等。

但无论是哪
种无线通信技术，其基本的原理都是通过将信息转化为电信号，并通过调制和解调等处理，将信号转换为无线信号进行传输和接收。

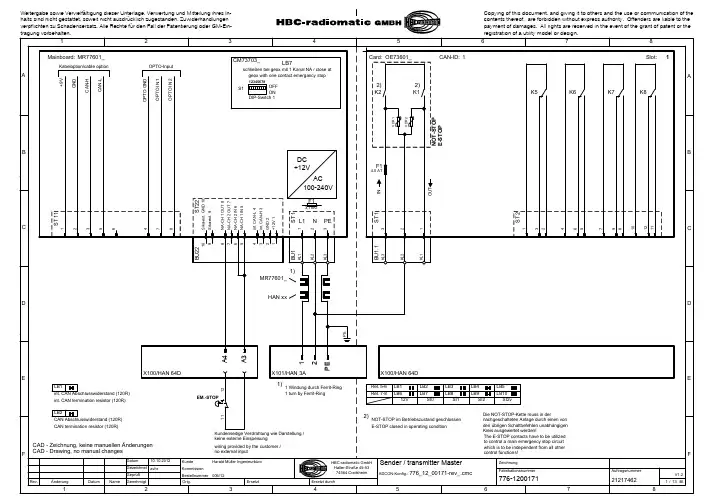

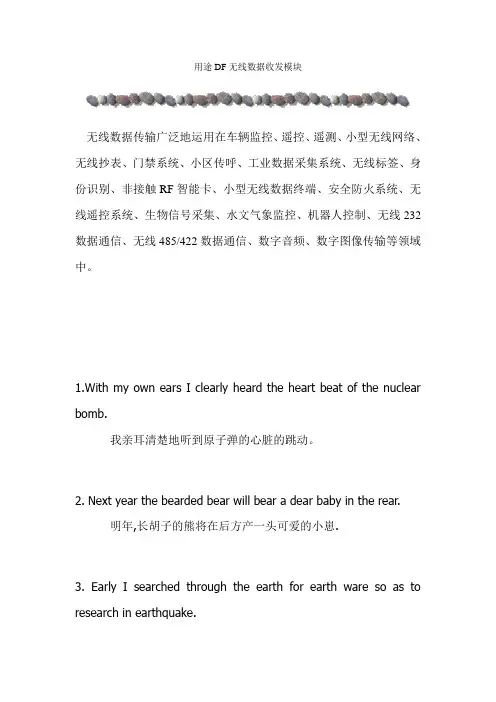

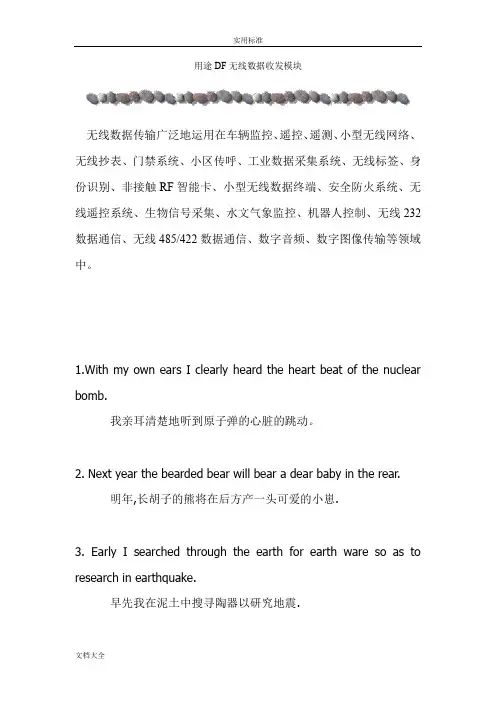

用途DF无线数据收发模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

1.With my own ears I clearly heard the heart beat of the nuclear bomb.我亲耳清楚地听到原子弹的心脏的跳动。

2.Next year the bearded bear will bear a dear baby in the rear.明年,长胡子的熊将在后方产一头可爱的小崽.3. Early I searched through the earth for earth ware so as to research in earthquake.早先我在泥土中搜寻器以研究地震.这是DF发射模块，体积：19x19x8毫米，右边是等效的电路原理图主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤0.1UA6。

发射电流：3～50MA7。

工作电压：DC 3～12V315MHZ发射模块 8元一个433MHZ发射模块 8元一个DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

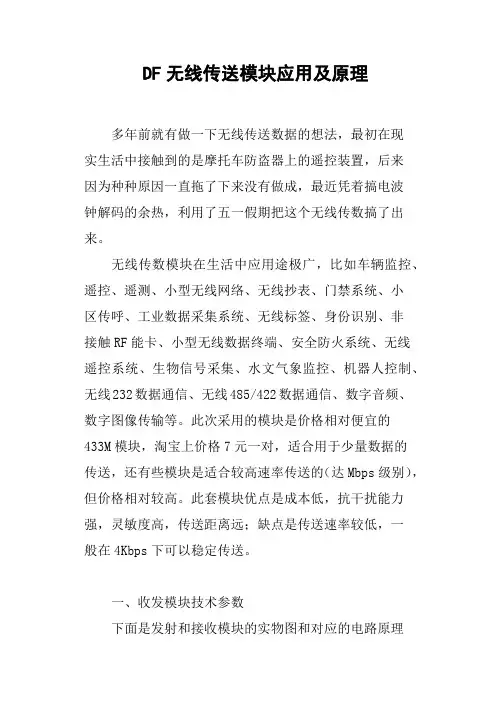

DF无线传送模块应用及原理多年前就有做一下无线传送数据的想法，最初在现实生活中接触到的是摩托车防盗器上的遥控装置，后来因为种种原因一直拖了下来没有做成，最近凭着搞电波钟解码的余热，利用了五一假期把这个无线传数搞了出来。

无线传数模块在生活中应用途极广，比如车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等。

此次采用的模块是价格相对便宜的433M模块，淘宝上价格7元一对，适合用于少量数据的传送，还有些模块是适合较高速率传送的（达Mbps级别），但价格相对较高。

此套模块优点是成本低，抗干扰能力强，灵敏度高，传送距离远；缺点是传送速率较低，一般在4Kbps下可以稳定传送。

一、收发模块技术参数下面是发射和接收模块的实物图和对应的电路原理图。

其中天线是另外用细电线约20cm长绕圈形成。

1、通讯方式：调幅AM2、工作频率：433MHz3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12VDF数据发射模块的工作频率为433M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

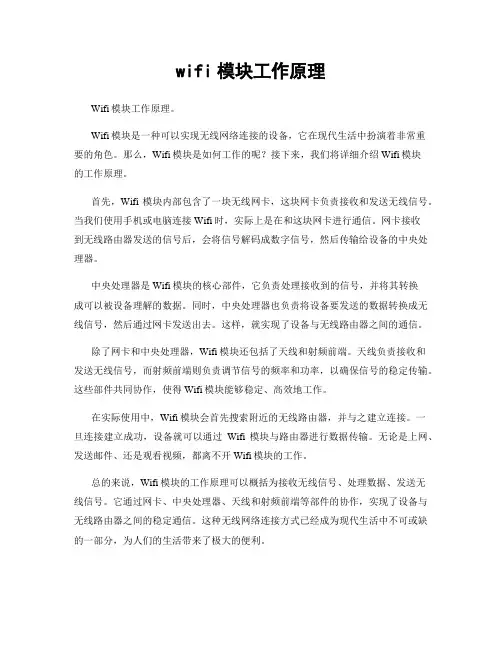

wifi模块工作原理Wifi模块工作原理。

Wifi模块是一种可以实现无线网络连接的设备，它在现代生活中扮演着非常重要的角色。

那么，Wifi模块是如何工作的呢？接下来，我们将详细介绍Wifi模块的工作原理。

首先，Wifi模块内部包含了一块无线网卡，这块网卡负责接收和发送无线信号。

当我们使用手机或电脑连接Wifi时，实际上是在和这块网卡进行通信。

网卡接收到无线路由器发送的信号后，会将信号解码成数字信号，然后传输给设备的中央处理器。

中央处理器是Wifi模块的核心部件，它负责处理接收到的信号，并将其转换成可以被设备理解的数据。

同时，中央处理器也负责将设备要发送的数据转换成无线信号，然后通过网卡发送出去。

这样，就实现了设备与无线路由器之间的通信。

除了网卡和中央处理器，Wifi模块还包括了天线和射频前端。

天线负责接收和发送无线信号，而射频前端则负责调节信号的频率和功率，以确保信号的稳定传输。

这些部件共同协作，使得Wifi模块能够稳定、高效地工作。

在实际使用中，Wifi模块会首先搜索附近的无线路由器，并与之建立连接。

一旦连接建立成功，设备就可以通过Wifi模块与路由器进行数据传输。

无论是上网、发送邮件、还是观看视频，都离不开Wifi模块的工作。

总的来说，Wifi模块的工作原理可以概括为接收无线信号、处理数据、发送无线信号。

它通过网卡、中央处理器、天线和射频前端等部件的协作，实现了设备与无线路由器之间的稳定通信。

这种无线网络连接方式已经成为现代生活中不可或缺的一部分，为人们的生活带来了极大的便利。

通过本文的介绍，相信大家对Wifi模块的工作原理有了更深入的了解。

Wifi模块的出现，让我们摆脱了传统的有线连接方式，极大地方便了我们的生活和工作。

希望本文能够帮助大家更好地理解Wifi模块，同时也能够对相关领域的研究和应用提供一些帮助。

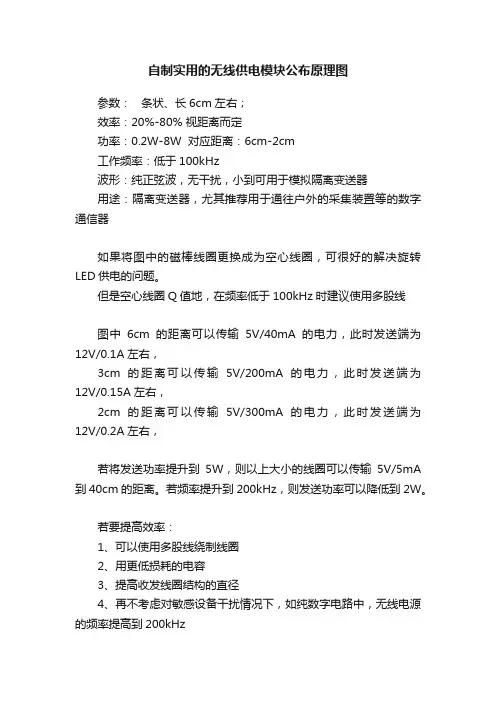

自制实用的无线供电模块公布原理图参数：条状、长6cm左右；效率：20%-80% 视距离而定功率：0.2W-8W 对应距离：6cm-2cm工作频率：低于100kHz波形：纯正弦波，无干扰，小到可用于模拟隔离变送器用途：隔离变送器，尤其推荐用于通往户外的采集装置等的数字通信器如果将图中的磁棒线圈更换成为空心线圈，可很好的解决旋转LED供电的问题。

但是空心线圈Q值地，在频率低于100kHz时建议使用多股线图中6cm的距离可以传输5V/40mA的电力，此时发送端为12V/0.1A左右，3cm的距离可以传输5V/200mA的电力，此时发送端为12V/0.15A左右，2cm的距离可以传输5V/300mA的电力，此时发送端为12V/0.2A左右，若将发送功率提升到5W，则以上大小的线圈可以传输5V/5mA 到40cm的距离。

若频率提升到200kHz，则发送功率可以降低到2W。

若要提高效率：1、可以使用多股线绕制线圈2、用更低损耗的电容3、提高收发线圈结构的直径4、再不考虑对敏感设备干扰情况下，如纯数字电路中，无线电源的频率提高到200kHz如果物理理论没有突破，效率始终与频率和收发线圈尺寸有关比如我的经验是：在频率100kHz以下时，传输距离接近与收发线圈尺寸时，最大效率为：20%若频率提升到200kHz 以上，传输距离接近与收发线圈尺寸时，最大效率为：可能会达到40%；所以国外麻省的试验你看到了他们要传60W的功率，用了6Mhz 的频率，0.6m直径的粗铜丝线圈，距离才3m，我认为其基本理论并没有突破，仍旧停留在磁场谐振频率这么高，我认为对人体，或对其他电气设备是有干扰的.原理图改进电路增加了一个电感，免去了主振荡回路电感的抽头，因此，（1）电感更易制作，可以与无线接收模块的主振荡电感完全一致，调整更加简单。

（2）更适合平面大直径空心电感无线电源驱动7厘米2W的电机。

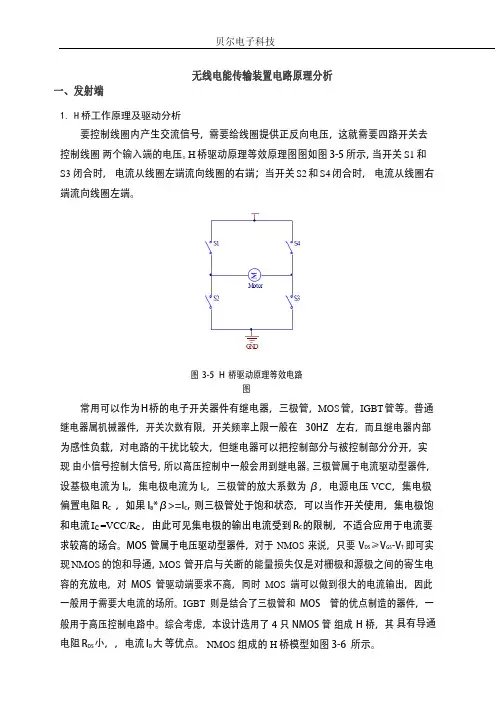

无线电能传输装置电路原理分析一、发射端1.H桥工作原理及驱动分析要控制线圈内产生交流信号，需要给线圈提供正反向电压，这就需要四路开关去控制线圈两个输入端的电压。

H桥驱动原理等效原理图图如图3-5所示，当开关S1和S3闭合时，电流从线圈左端流向线圈的右端；当开关S2和S4闭合时，电流从线圈右端流向线圈左端。

图3-5H桥驱动原理等效电路图常用可以作为H桥的电子开关器件有继电器，三极管，MOS管，IGBT管等。

普通继电器属机械器件，开关次数有限，开关频率上限一般在30HZ左右，而且继电器内部为感性负载，对电路的干扰比较大，但继电器可以把控制部分与被控制部分分开，实现由小信号控制大信号，所以高压控制中一般会用到继电器。

三极管属于电流驱动型器件，设基极电流为I B，集电极电流为I C，三极管的放大系数为β，电源电压VCC，集电极偏置电阻R C，如果I B*β>=I C,则三极管处于饱和状态，可以当作开关使用，集电极饱和电流I C=VCC/R C，由此可见集电极的输出电流受到R C的限制，不适合应用于电流要求较高的场合。

MOS管属于电压驱动型器件，对于NMOS来说，只要V DS≥V GS-V T即可实现NMOS的饱和导通，MOS管开启与关断的能量损失仅是对栅极和源极之间的寄生电容的充放电，对MOS管驱动端要求不高，同时MOS端可以做到很大的电流输出，因此一般用于需要大电流的场所。

IGBT则是结合了三极管和MOS管的优点制造的器件，一般用于高压控制电路中。

综合考虑，本设计选用了4只NMOS管组成H桥，其具有导通电阻R DS小，，电流I D大等优点。

NMOS组成的H桥模型如图3-6所示。

图3-6NMOS管构成的H桥模型结合图3-6来分析讨论H的驱动问题。

首先分析由Q1和Q4组成的通路，当Q1和Q4关断时，F点的电位处于“悬浮”状态，即不确定电位，Q2和Q3也关断。

在打开Q4之前，先打开Q1,给Q1的G极12V的电压，由于F点“悬浮”状态，则F点可以是任何电平，不能保证前面说的栅极电压高于源极电压，这样可能导致Q1打开失败；在打开Q4之后，尝试打开Q1,在Q1打开之前，F点为低电位，给Q1的G极加上12V电压，Q1打开，由于Q1饱和导通，F点的电平等于电源电压，此时Q1的G极电压小于Q1的S极电压，Q1关断，Q1打开失败。
