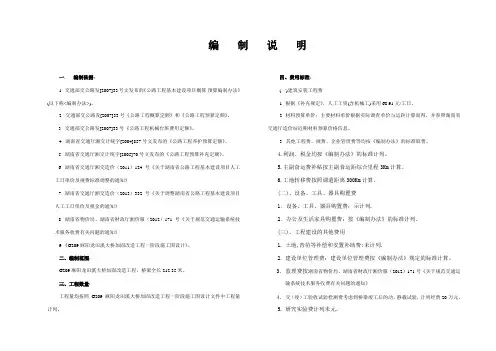

一.编制依据:1.交通部交公路发[2007]33号文发布的《公路工程基本建设项目概算,预算编制办法》(以下称<编制办法>)。
2. 交通部交公路发[2007]33号《公路工程概算定额》和《公路工程预算定额》。
3. 交通部交公路发[2007]33号《公路工程机械台班费用定额》。
4. 湖南省交通厅湘交计统字[2004]857号文发布的《公路工程养护预算定额》。
5. 湖南省交通厅湘交计统字[2005]70号文发布的《公路工程预算补充定额》。
6. 湖南省交通厅湘交造价(2011)124号《关于湖南省公路工程基本建设项目人工工日单价及规费标准调整的通知》7. 湖南省交通厅湘交造价(2013)332号《关于调整湖南省公路工程基本建设项目人工工日单价及税金的通知》8. 湖南省物价局、湖南省财政厅湘价服(2012)171号《关于规范交通运输系统技术服务收费有关问题的通知》9.《G209麻阳龙田溪大桥加固改造工程一阶段施工图设计》。
二、编制范围:G209麻阳龙田溪大桥加固改造工程,桥梁全长212.35米。
三、工程数量:工程量均按照G209麻阳龙田溪大桥加固改造工程一阶段施工图设计文件中工程量计列。
四、费用标准:(一)建筑安装工程费1.根据《补充规定》,人工工资(含机械工)采用68.91元/工日。
2.材料预算单价:主要材料单价根据实际调查单价与运距计算而得,并参照湖南省交通厅造价站近期材料预算价格信息。
3. 其他工程费、规费、企业管理费等均按《编制办法》的标准取费。
4.利润、税金均按《编制办法》的标准计列。
5.主副食运费补贴按主副食运距综合里程3Km计算。
6.工地转移费按照调遣距离300Km计算。
(二)、设备、工具、器具购置费1.设备、工具、器具购置费:示计列.2.办公及生活家具购置费:按《编制办法》的标准计列。
(三)、工程建设的其他费用1.土地,青苗等补偿和安置补助费:未计列.2.建设单位管理费:建设单位管理费按《编制办法》规定的标准计算。
施工图设计总说明Ⅰ设计说明一. 工程概况项目名称:日溪乡党洋村畲族文化公园二. 设计依据1. 现行国家颁布有关工程建设的各类规范、规定与标准。
2. 业主提供的基地现场有关现状基础资料。
3. 业主认可的方案设计有关文件(其中包括业主反馈信息、方案设计与扩初设计评审会意见)。
三. 设计范围园林景观设计四. 设计深度1. 参照“建设工程设计文件编制深度的规定”中建筑施工图设计深度的要求。
2. 本设计单位内部技术管理条例中有关规范要求。
五. 一般说明1. 本工程设计除注明者外,标高采用绝对标高(业主提供),坐标采用何种坐标系,均与标高一致为业主所提供的数据;图纸中所标的尺寸均以毫米(mm)为单位,标高以米(m)为单位。
2. 除图纸中注明者外本设计所指距地高度均指距离完成面高度。
3. 本工程铺装地面的排水坡度应设在1%左右,若出于景观需要,可将排水坡度设定在2%~3%在的范围;景观道路的路面横坡坡度设定在1%~2%,最小纵坡度设定在0.5%以上,以确保路面排水畅通。
4. 所有地面工程、墙体工程及综合工程中的驳岸与景石布景工程,应在主体工程、地下管线完工后,方可进行施工。
5. 特殊工艺如雕塑、喷泉、艺术假山、钢及膜结构等等,其详细施工图纸与施工安装应由专业队伍负责,但须同时向设计单位提供相关的施工图纸,并由专业队伍派人员赴现场施工或配合土建施工。
6. 各种施工安装必须严格遵守国家颁布的有关部门标准及各项施工验收规范的规定,并与结构、水电、绿化等专业施工图纸密合切地配合。
(二). 图例本工程设计图纸中总平面图、分区图、铺装平面图、植物配置图、景观灯具及城市家具布置图均示有图例说明。
六. 土建说明(一). 材料要求1. 结构材料1) 混凝土材料:除图纸中注明者外,本工程的混凝土强度等级应采用C20,垫层(在钢筋结构下)为C15;钢筋混凝土若用在景观道路与铺地上,预制的为C20,现浇的为C25;若用在构筑物、园建小品及水池等等上,预制的为C15,现浇的为C20~25;钢筋采用HPB235,应符合国家标准有关规定。
施工图设计说明书1.工程概况本方案设计起点桩号K0+000,坐标为:X=2789366.23058,Y=532803.32505;设计终点桩号为K5+334.790,坐标为:X=2792400,Y=529400。
路线全长5334.790m,全线设有两座钢筋混凝土简支梁桥(2X10,K0+200~K0+300,K5+120~K5+160)、8道涵洞。
2.主要设计技术指标根据本项目在总体路网中的地位、交通功能以及对沿线经济发展的服务功能,结合公路设计规范,确定本道路的主要技术标准为:本次设计一律执行《公路工程技术标准》JTG B01-2014。
公路等级:二级公路设计速度:60km/h圆曲线极限最小半径:125m圆曲线一般最小径:200m圆曲线不设超高最小半径:1500m圆曲线不设加宽值最小半径:250m最大纵坡:6%路基宽度:10m路面宽度:7m小桥和涵洞:与路基同宽设计荷载:公路Ⅱ级3、道路工程设计3.1道路平面设计平面设计原则:平面线形应流畅顺适,利于安全行车,与地形和周围环境相协调;在经济条件许可的情况下,设计尽可能采用较高的技术指标,还要综合考虑工程造价、施工技术条件、地质气候、材料来源等其它影响因素;处理好道路与农业、城镇、居民的关系,要努力做到“近村不进村,利民不扰民”。
注意与农业基本建设的配合,做到少占田地并尽量不要占高产田地和经济作物田地,注意与农田水利设施、当地土地规划良好结合;充分重视水文地质条件。
不良地质地貌对路基的稳定性影响较大,同时对特殊地质的处理将增加工程费用,应尽量绕避滑坡、崩塌、岩堆、泥石流等不良地质,必须穿越时应选择合理的位置缩小穿越范围,并采取相应的处理措施;重视环境保护和生态保护,加强环境保护工作,重视生态平衡。
本路线起于206省道,止于店上村,总长5241.692米。
线形设计以《公路工程技术标准》和《公路路线设计规范》为依据,按60km/h二级公路的标准来进行设计。
施工图设计说明书一、概述施工图设计说明书是一种重要的工程技术文件,它详细描述了建筑、结构、给排水、电气、暖通等各个专业的设计理念、方法、成果和注意事项,是指导工程施工的重要依据。
本文将就施工图设计说明书的基本内容、编制方法和注意事项进行探讨。
二、施工图设计说明书的基本内容1、工程概述:包括工程名称、地点、规模、建设单位、设计单位等信息。
2、设计依据:列出设计所遵循的国家标准、规范和相关法规,以及设计基础资料和设计任务书等。
3、建筑设计:描述建筑物的平面布局、立面造型、空间关系、建筑材料、装修标准等内容。
4、结构设计:描述结构类型、荷载分布、地震防护、基础形式、梁板柱等构件的设计等内容。
5、给排水设计:描述给水系统、排水系统、消防系统等的设计参数和施工要求等内容。
6、电气设计:描述电源、配电、照明、通信、自动化控制等系统的设计参数和施工要求等内容。
7、暖通设计:描述空调系统、通风系统、供暖系统等的设计参数和施工要求等内容。
8、施工要求:提出施工前的准备工作、施工流程和质量要求等内容。
三、编制施工图设计说明书的方法1、理解设计任务:深入理解建设单位的需求和相关设计规范,明确设计目标和范围。
2、资料收集与分析:收集相关工程资料,包括地质勘察报告、气象资料、周边环境等信息,进行分析和研究。
3、专业协调与合作:各专业设计师之间进行充分沟通和协调,确保设计方案的专业性和整体性。
4、设计方案制定与优化:根据资料分析和专业协调的结果,制定初步设计方案,并根据实际情况进行优化和完善。
5、图纸绘制与编制:将设计方案转化为具体的施工图纸,包括建筑、结构、给排水、电气、暖通等专业图纸。
施工图设计总说明书一、概述施工图设计总说明书是一种针对建筑工程设计的综合性文件,它涵盖了建筑、结构、给排水、电气、暖通等多个专业的设计内容。
该文件旨在明确施工图设计的总体要求、设计原则和各专业之间的协调方案,为施工单位的施工提供指导和依据。
一、十八、项目概况1.工程名称;新乡市星海假日王府Ⅱ期2.建设地点;河南省新乡市3.建设单位;新乡市星海置业有限公司4.使用功能;住宅5.其余详工程技术经济指标总表(表1)十九、设计依据;1.新乡市规划局城市设计指引2.新乡市建设用地规划许可证3.新乡市计划投资立项批准文4.甲方提供的设计任务书以及有关地形图5.主要应用规范、标准、规程(1)《中华人民共和国工程建设标准强制性文件》(2009 版)(2)《民用建筑设计通则》 GB 50352—2005 ( 2005 版)(3)《建筑设计防火规范》 GB 50016—2006 ( 2006 版)(4)《高层民用建筑设计防火规范》GB 50045—95( 2005 版)(5)《住宅建筑规范》 GB 50368— 2005三、工程技术经济指标总表项目概况项目名称新乡市星海假日王府Ⅱ期用地位置河南省新乡市总地号用地单位新乡市星海置业有限公司用地主要技术经济指标用地面积 (m2)51644建设用地面积 (m 2)43356总建筑面积 (m2)286930.65绿地面积 (m 2)16402地上建筑面积 (m2)240520.37容积率 (%)设计 4.63地下建筑面积 (m2)46410.28履盖率 (%)设计24.72(%)建筑基底面积 (m2)12764.08绿地率 (%)设计31.76(%)道路广场用地面积 (m2)5429停车位 (室内 /室外 )设计1570/363本次出图建筑总面积99009.41(m 2) 计容建筑面积98414.92 (m2)本期设计建筑子项子项名称4#6#楼建筑性质住宅结构类型剪力墙结构设计使用年限50 年抗震设防烈度八度建筑类别一类高层住宅建筑耐火等级一级地下室建筑耐火等一级级本期设计建筑子项建筑面积及分配1.商铺面积位置计容积率建筑面积(m2)其2.住宅面积26119.43 位置一至三十三层建筑面积 (m2)26119.43中26338.31不计容积率建筑面积(m 其 1.架空层面积218.88 位置一层2)中218.88子项名称5#楼建筑性质住宅结构类型剪力墙结构设计使用年限50 年抗震设及烈度八度建筑类别一类高层住宅建筑耐火等级一级地下耐火等级一级本期设计建筑子项建筑面积及分配计容率建筑面积 (m 2)其1.商铺面积428.52位置一、二层23777.24 2.住宅面积22848.72位置二至三十层中建筑面积 (m2)23777.24不计容积率建筑面积 (m 2)1.架空层面其中子项名称7#楼建筑性质住宅结构类型剪力墙结构设计使用年限50抗震设防烈度八度建筑类别一级高层住宅建筑耐火等级一级别地下室耐火等级一级本期设计建筑子项建筑面积及分配1.商铺面积1347.04位置一、二层计容积率建筑面积 (m2)其1.住宅面积19839.32位置二至二十八层231186.36建筑面积 (m2)中21343。
施工图设计说明1初步设计批复及执行情况本项目为一阶段施工图设计。
针对本项目具体的特点,在规划的基础上对工程进行了方案设计,并取得业主组织召开的专家评审会通过。
针对方案设计阶段专家及业主方的意见,本项目在本次施工图设计中做出了如下修改:1、优化了路面结构设计、原路面病害处理设计及相关技术指标;2、补充了检测方案与原路面病害处理的对应关系;3、细化了加铺路面结构调平层的设置原则。
2采用的规范、规程和验收标准2.1采用的设计规范、规程1)《市政公用工程设计文件编制深度规定》(2022版);2)《城市道路工程设计规范》(CJJ37—2022);3)《城镇道路路面设计规范》(CJJ169-2022)4)《城市道路路基设计规范》(CJJ194-2022)5)《无障碍设计规范》(GB50763-2022);6)《公路路基设计规范》(JTGD30-2004);7)《公路沥青路面设计规范》(JTGD50-2006);8)《公路路面基层施工技术规范》(JTJ034-2000);9)《无障碍设计规范》(GB50763-2022);10)《砌体结构设计规范》(GB50003-2022);11)《公路水泥混凝土路面设计规范》(JTGD40-2022);12)《公路水泥混凝土路面养护技术规范》(JTJ073.1-2001);13)《公路路基设计手册》。
2.2采用的施工规范、规程和工程验收标准1)《城镇道路工程施工与质量验收规范》(CJJ1-2022);2)《公路路基施工技术规范》(JTGF10-2006);3)《公路水泥混凝土路面施工技术规范》(JTGF30-2003);4)《公路路面基层施工技术规范》(JTJ034—2000);5)《固化类路面基层和底基层技术规程》(CJJ/T80-98);6)《公路沥青路面施工技术规范》(JTGF40-2004)。
3设计概要3.1工程范围、规模及主要工程内容利民路位于宜宾市南岸东区,为该片区内一条主要交通干道。
施工图设计说明一、设计依据1、依据业主提出的要求及建筑图纸,经双方确定协商的设计范围、装修标准等内容。
2、本项目建筑工程设计完整的施工图设计文件(含建筑、结构、建筑电气、给排水、暖通空调等专业)。
无法提供原工程的建筑设计文件的部分翻检改造工程,以现场实测的勘查数据、资料为依据。
3、室内设计委托书(或合同)及经双方协商确认的补充协议中规定的设计范围、装修标准等内容。
4、国家有关法律法规和现行工程建设标准规范:《中华人民共和国建筑法》《房屋建筑制图统一标准》GB/T50001-2010《建筑制图标准》GB/T50104-2010《建筑工程施工质量验收统一标准》GB50300-2001《建筑设计防火规范》GB50016-2006《建筑内部装修设计防火规范》(2001年版)GB50222-95《民用建筑工程室内环境污染控制规范》(2013年版) GB50325-2010《民用建筑隔声设计规范》GB50118-2010《建筑装饰装修工程质量验收规范》GB50210-2001《建筑内部装修防火施工及验收规范》GB50354-2005《民用建筑设计通则》GB50352-2005以及与本室内设计有关的建筑设计规范(所有设计规范、规程、标准均应采用最新版本)。
二、工程项目概况1、项目概况1)工程名称:延边宾馆贵宾楼室内装饰工程;建设地点:延吉市帽儿山;建设单位:延边州接待办。
2)工程建筑面积:6035㎡。
3)建筑层数、高度:地上4层,建筑高度20.45m。
4)结构类型:框架结构。
2、室内装饰装修设计的主要范围和内容:一至四层(除一层1轴-5轴 B轴-Y轴 A轴-C轴、5轴-15轴 B轴-D轴)所有空间。
三、设计标高1、本工程±0.000相当于绝对标高218.50m,室内外高差0.450m。
2、各层标注的标高为建筑(楼)地面装修完成后的(楼)地面标高。
3、各层吊顶标高为吊顶距本层(楼)地面(完成后)的实际高度。
莞穗路立交2号人行天桥改造工程一阶段施工图设计第一册共一册东莞市交通规划勘察设计院有限公司二○一九年三月莞穗路立交2号人行天桥改造工程一阶段施工图设计第一册共一册第一册:结构工程项目负责人:审核负责人:设计所长:院长:设计单位:东莞市交通规划勘察设计院有限公司设计证书:A144055037莞穗路立交2号人行天桥改造工程一阶段施工图设计第一册共一册东莞市交通规划勘察设计院有限公司二○一九年三月莞穗路立交2号人行天桥改造工程一阶段施工图设计第一册共一册第一册:结构工程项目负责人:审核负责人:设计所长:院长:设计单位:东莞市交通规划勘察设计院有限公司设计证书:A144055037目录第 1 张共 1 张序号图表名称图表编号张数备注序号图表名称图表编号张数备注莞穗路立交2号人行天桥改造工程1结构设计说明CS-0132结构工程数量表CS-0213天桥地理位置图CS-0314天桥雨棚一般布置图CS-0425雨棚结构构造图CS-0546三面翻广告牌布置图CS-0617三面翻造型龙舟龙头大样CS-0718三面翻造型龙舟龙尾大样CS-0819广告牌支架构造图CS-09310龙舟面板支架构造图CS-10111施工支架设计图CS-11112131415结构设计说明一.工程概况莞穗路中堂段莞穗立交2号人行天桥改造工程位于东莞市中堂镇。
改造主要内容是在现状天桥上加设雨棚及在天桥两侧设置宣传标志、标语。
现状莞穗立交2号人行天桥为主跨跨径47.868m的钢箱梁,箱梁梁高2m,两侧各外伸4.5米挑臂,在挑臂设置牛腿与梯道连接。
左侧梯道总长26.30m,右侧梯道总长22.35m。
二.设计依据1.该项目的设计合同。
2.国家、广东省及东莞市发行的其它相关法律、法规、规定及设计规范。
三.设计规范《城市桥梁设计设计规范》(CJJ11-2011)《城市人行天桥与人行地道技术规范》(CJJ69-95)《公路桥涵设计通用规范》(JTG D60-2015)《公路桥梁抗震设计细则》(JTG/T B02-01-2008)《公路桥涵施工技术规范》(JTG/T F50-2011)《钢结构设计标准》(GB50017-2017)《公路桥梁钢结构防腐涂装技术条件》(JT/T722-2008)四.设计标准1.雨棚竖向设计活荷载:0.5KN/m2;雨棚立柱承担水平外荷载1.25KN(按0.5m栏杆长度考虑);2.桥面布置:桥梁全宽4米,雨棚全宽4.85米;3.桥梁雨棚纵横坡:横坡为双面坡设计,坡度2%;4.设计安全等级:二级;5.环境类别:Ⅱ类环境;6.设计基准期为100年;7.雨棚主体结构设计使用年限50年。
建筑施工图设计说明建筑施工图设计说明(序号带外圈“O”者为本工程选用)一、设计依据1、设计合同以及开发商的设计要求文件2、政府职能部门就本工程的批本:①规划报建批复;设计红线图②建筑工程消防设计审核意见3、得到开发商方认,获各主管部门批准的初步设计图纸4、《民用建筑设计通则》(GB 50532-2005)5、《住宅建筑设计规范》(GB 50096-199:2003年版)6、建筑设计防火规范(GBJ 16-87:2001年版)7、《高层民用建筑设计防火规范》(GB50045-952001年版)8、《屋面工程技术规范》(GB50207-94)9、《建筑防水工程技术规范》(JGJ48-88)10、《商店建筑设计规范》(JGJ48-88)11、《城市居住区规划设计规范》(GB50180-93)12、《城市道路和建筑物无障碍设计规范》(JGJ50-2001)13、《汽车库建筑设计规范》(JGJ100-98)14、《汽车库,修车库,停车场设计防火规范》(GB50067-97)15、《人民防空地下室设计规范》(GB-50038-94)16、《膨胀土地区建筑技主规范》(GBJ112-87)17、《夏热冬暖地区居住建筑节能设计标准》(JGJ75-2003)18、国家及工程当地其他行政规范、规定、标准二、工程概况1、建筑经济技术指标:详总平面图。
2、建筑类别:1、2、3、号楼为6层商住楼;奥园大厦为6层综合楼;商业街为2层商业楼;其余为6层住宅楼。
3、耐火等级:二级4、屋面防水等级:二级5、结构类型:1、2、3、4号楼和奥园大厦及商业街为钢筋混凝土结构;其他各栋单体住宅;砖混结构。
6、使用耐久年限:50年7、抗震设防烈度:6度三、墙体1、砖混结构的墙体采用机制中砖(240*115*90mu10)砌筑,外墙及分户墙为240厚,户内隔墙为15厚,框架结构的填充墙采用小型混凝土砖渣空心砌块(240*190*120mu10)砌筑,外墙及分户墙为190厚,户内隔墙为120厚;M7.5混合砂浆砌筑。
室内装饰施工图设计说明室内装饰施工图设计说明一、设计概念我们的室内装饰施工图设计致力于实现两个主要目标:一是创造一个舒适、优雅的居住环境,二是满足客户的个性化需求。
我们将通过细致入微的设计,结合室内装饰的最新潮流和技巧,以实现最优的空间利用,最大的舒适度以及最佳的功能性。
二、设计细节1、空间规划:我们将根据客户的需求,对房间的大小、形状、位置以及门窗的设定进行详细的规划。
同时,我们也会考虑到房间的自然采光和通风,以营造一个舒适的生活氛围。
2、色彩搭配:我们将根据客户的个人喜好和需求,选择合适的色彩进行搭配。
色彩不仅能够影响空间感,还能够影响情绪和心理,因此,我们将选择让人感到舒适和愉悦的色彩。
3、材质选择:我们将根据房间的功能和风格,选择适合的装饰材质。
材质不仅要美观,还要耐用,具有良好的功能性。
4、家具布置:我们将根据客户的个性化需求,选择适合的家具进行布置。
家具不仅要满足实用性,还要与整体的设计风格相协调。
5、照明设计:我们将设计合适的照明方案,以增强房间的空间感和氛围。
照明设计不仅要考虑照明效果,还要考虑节能和环保。
三、设计承诺我们承诺提供全面的设计服务,包括但不限于:方案设计、施工图设计、深化设计、施工配合以及后期服务等。
我们的目标是让每一位客户都能享受到专业、满意的服务。
四、设计流程1、初步方案设计:我们将根据客户的需求和想法,进行初步的方案设计。
2、方案讨论:我们将与客户进行详细的方案讨论,以确定最终的设计方案。
3、施工图设计:根据确定的方案,我们将进行详细的施工图设计。
4、深化设计:我们将对施工图进行深化设计,以确保施工的顺利进行。
5、施工配合:我们将提供全程的施工配合服务,以确保工程的顺利进行。
6、后期服务:工程结束后,我们将提供一年的保修服务,并提供免费的日常维护和咨询服务。
五、设计价值我们的设计不仅仅是为了实现客户的个性化需求,更是为了提升生活的品质。
我们的专业团队将用心的去理解每一位客户的需求,用创新的设计理念去打破常规,以优雅、舒适、实用为目标,为客户打造出独一无二的室内环境。
JS-009施工图设计说明一、概述1.1、工程概况宜宾翠屏新城(一期)地块目前正处于场平阶段,按照设计标高进行场平后,场地西南侧将形成高约6~25m的人工填方边坡,边坡外为已建内宜高速公路,按坡率法放坡后,部分边坡坡脚线将侵入高速公路20m保护范围。
为防止因填方整平危害内宜高速公路,业主委托我院在距离高速公路边线20m位置设置路堤挡墙,现我院对此段挡墙进行施工图设计。
挡墙设计起点对应场平边界对应桩号K0+114.755桩号,终点对应K1+241.276桩号,全长约1049.7m,其中K0+144.81~K0+164.227、K0+604.5~ K0+636.5、K0+744.50~ K0+856.50、K0+983.50~K0+1015.50段为桩板式挡墙,总长198m,其余部分为重力式和衡重式挡墙。
1.2、设计依据1、业主提供的1:500实测地形图;2、我院《宜宾市翠屏新区(一期)土地一级整理项目》施工图设计文件;3、我院《宜宾翠屏新城(一期)土地整理项目内宜高速挡护工程》初步设计文件;4、四川省地质工程勘察院《宜宾翠屏新城(一期)土地整理项目内宜高速挡护工程边坡岩土工程勘察报告(直接详勘)》;5、四川省交通运输厅公路规划勘察设计研究院《宜宾翠屏新城(一期)土地整理项目内宜高速挡防工程方案设计文件咨询审查报告》(2011.06)。
6、四川省交通运输厅公路规划勘察设计研究院《宜宾翠屏新城(一期)土地整理项目内宜高速挡防工程初步设计文件咨询审查报告》(2011.10)。
1.3、设计所遵循的主要规范(1)《建筑地基基础设计规范》(GB50007-2002);(2)《建筑边坡工程技术规范》(GB50330-2002);(3)《公路路基设计规范》(JTG D30-2004);(4)《混凝土结构设计规范》(GB 50010-2010);(5)《滑坡防治工程设计与施工技术规范》(DZ/T0219-2006);(6)《公路圬工桥涵设计规范》(JTG D61-2005);(7)《建筑结构荷载规范》(GB 50009-2001)(2006版);(8)《混凝土结构工程施工质量验收规范》(GB 50204-2002)(2011版);(9)相关的国家工程建设技术标准强制条文。
桥梁施工图设计说明桥梁施工图设计说明一、设计依据本次桥梁施工图设计依据以下文件和规范:1、国家桥梁设计规范《公路桥涵设计通用规范》(JTGD60-2013)。
2、国家桥梁设计规范《公路桥涵地基与基础设计规范》(JTGT60-2013)。
3、国家桥梁设计规范《公路桥梁钢结构设计规范》(JTGT64-2013)。
4、工程地质勘察报告。
5、相关桥梁施工图纸及技术要求。
二、设计参数1、桥梁跨度:本次设计的桥梁跨度为100米。
2、桥面宽度:桥面宽度为12米。
3、桥面铺装:桥面铺装采用8厘米厚的沥青混凝土。
4、桥梁结构:桥梁结构采用钢结构,包括主梁、桥面板、栏杆等部件。
5、桥墩基础:桥墩基础采用桩基础,桩径为1.2米,桩长根据地质勘察报告确定。
三、施工要求1、施工前必须认真阅读设计图纸和技术要求,理解设计意图。
2、施工过程中必须严格按照施工图纸进行施工,如有疑问应及时与设计单位联系。
3、桥墩基础的施工应按照地质勘察报告进行,确保桩基础的质量和稳定性。
4、桥面铺装施工时应确保沥青混凝土的厚度和平整度,避免出现坑洼和裂缝等现象。
5、桥梁结构的焊接应由专业焊接人员按照焊接规范进行焊接,确保焊接质量和桥梁结构的安全性。
四、其他说明1、本次设计的桥梁施工图仅为初步设计,具体施工细节应以实际施工情况为准,设计单位和施工单位应密切配合,确保施工质量。
2、如有未尽事宜,应由设计单位和施工单位协商解决。
3、本设计图的使用权归设计单位所有,未经许可不得复制或传播。
以上为本次桥梁施工图设计的主要内容和要求,希望对施工单位的施工有所帮助。
施工图设计说明施工图设计说明施工图设计是建筑工程设计的重要环节,是将概念设计转化为具体实施蓝图的过程。
施工图设计说明则是针对施工图设计的相关解释和阐述,旨在让施工方、监理方等相关人员明确设计意图、施工要求及注意事项等。
以下是施工图设计说明的主要内容:一、设计依据和设计要求1、设计依据:包括相关规范、标准图集、施工图纸等,说明本设计是符合相关法规和标准的。
受怀化市公路局的委托,我院于2013年10月对G209麻阳龙田溪大桥加固改造工程进行一阶段施工图设计,并于2013年10月25日完成全套设计文件,2014年3月按专家意见修改后出版设计文件。
(一)设计标准
1. 加固后汽车荷载:公路-Ⅱ级
2. 桥梁宽度:净7.5m(行车道)+2×0.5m(防撞栏杆)=8.5m
3. 设计纵坡:保持加固前桥面纵坡;设计横坡:1.5%
4. 地震基本烈度:六度
4. 设计洪水频率:1/100
(二)采用规范
1、《公路工程技术标准》JTG B01-2003
2、《公路工程基本建设项目设计文件编制办法》
3、《公路勘测规范》 JTG C10-2007
4、《公路桥涵设计通用规范》JTG D60-2004
5、《公路圬工桥涵设计规范》JTG D61-2005
6、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004
7、《公路桥涵地基与基础设计规范》JTG D63-2007
8、《公路桥梁抗震设计细则》JTG/T B02-01-2008
9、《公路桥涵施工技术规范》JTG/TF50-2011
10、《工程建设标准强制性条文》建标〔2002〕99 号
11、《公路桥涵施工技术规范》(JTG/TF50-2011)
12. 交通部部颁《公路桥梁加固设计规范》JTG/T22-2008
13. 交通部部颁《公路桥梁加固施工技术规范》JTG/T23-2008
14. 湖南金路方圆工程咨询检测有限公司《G209线怀化至麻阳段龙田溪大桥检测报
告》(JLFY2012-025-001)
(三)主要材料 1. 混凝土
基础加固采用C20片石混凝土;
主拱圈加固采用C30混凝土;
拱上填料采用C20片石混凝土;
行车道板采用C40防水混凝土;
防撞栏杆采用C30混凝土;
2.普通钢筋
普通钢筋必须符合“GB 1499.2-2007”和“GB 1499.1-2008”标准的规定,其中:HRB335 钢筋,抗拉强度标准值fsk=335MPa;
HPB235 钢筋,抗拉强度标准值fsk=235MPa。
4.钢材
均采用低碳钢(Q235 钢),其技术条件必须符合GB/T700-2006 的规定。
4. 其他
水泥、砂石和拌和用水的质量应符合《施工技术规范》JTJ041-2011的有关规定。
(四)设计要点
1. 原桥概况:龙田溪桥位于湖南省麻阳县境内,跨越沅水支流锦江,系G209上的桥梁,桥型结构为:上部构造两边跨为2×30m 空腹式石板拱桥,净矢跨比1/5;两中跨为2×60m 空腹式双曲拱桥,净矢跨比1/6,桥宽为:净7.00m(行车道)+2×1.0m(人行道及栏杆)=9.0m。
下部构造为浆砌块石重力式墩台。
基础为浆砌片石扩大基础,基础崁入基岩一定深度。
桥梁全长21
2.35m。
老桥荷载等级经验算为汽车-15级,挂车-80。
该桥于上世纪70年代建成通车。
2. 老桥具体病害:桥梁检测报告表明桥梁具有以下病害及缺陷①静载试验表明,中间2×60m双曲拱桥跨不能满足公路-Ⅱ级荷载的要求;②桥面铺装层纵、横坡不顺适,桥面铺装混凝土龟裂严重且局部沉陷,桥头跳车现象明显;③大部分护栏破损、露筋且锈蚀,第三跨右侧护栏局部开裂,局部外倾;④第四跨左侧人行道板局部断裂;⑤桥面未设置变形缝;⑥桥面排水不畅,桥面局部泄水孔堵塞、破损;⑦桥面标线不清晰;⑧拱肋或主拱圈底部渗水泛碱现象,混凝土局部有剥落、露筋且锈蚀现象;腹拱圈局部有渗水、砌
设计说明
缝脱落、纵横向开裂现象。
石拱桥主拱圈防护层有脱落现象;⑨拱上立墙局部有开裂现象;⑩双曲拱横向联系局部有开裂现象;○11双曲拱拱波顶纵向开裂严重,拱波之间砂浆局部有松散脱落、拱波渗水现象;○121#墩麻阳侧护砌局部沉降、开裂;○132#、3#墩基础下有轻微冲刷现象;○14锥坡砌缝有脱落现象;锥坡草木滋生,生活垃圾堆积、违章建筑占用。
桥梁的总体评价为三类桥。
需加固改造。
2. 加固改造设计要点:
通过对桥梁建模及结构分析计算,现有桥梁60米双曲主拱圈结构不能满足公路Ⅱ级荷载的要求,但采取取消人行道构件、减薄拱上填料厚度等最大限度减小桥梁恒载后的验算结果除拱脚段抗力效应设计值不满足Ⅱ级荷载的要求外,其余均满足要求。
因此采取如下方案加固:
①对双曲拱桥主拱圈的拱脚段(5米长),用钢筋砼填实两边部拱波,增大主拱圈截面及抗弯刚度。
提高老桥的荷载标准;
②对墩台、主拱、拱上立墙、腹拱等桥梁结构物的裂缝,进行压、填环氧树脂胶泥并封闭裂缝;对原桥的勾缝脱落及破损采用环氧树脂水泥砂浆修补及补勾缝,阻止桥梁结构物的碳化及风化。
③对局部冲刷桥墩基础实施片石混凝土扩大基础包裹,以阻止原浆砌片石基础受水流冲刷及风化。
④增设双曲拱桥主拱圈中部拱波两拱肋间的横隔板,增强双曲拱桥的整体受力能力。
⑤拆除原桥桥面铺装、原拱腔填料、人行道及栏杆,新作C20片石砼刚性拱上填料及C40防水砼行车道板,铺装4厘米厚沥青砼桥面,设置钢筋砼防撞栏杆。
⑥增设桥台搭板,如实际施工时,U型桥台填料强度高、密实度好则可取消搭板(由设计、监理人员现场检测后确定)。
(五)施工要点
1. 施工中严格遵循《公路桥涵施工技术规范》的有关规定。
2. 桥梁施工严格封闭交通。
3. 拆除拱上填料时注意4跨须同时对称进行,且应分层、分条均匀循环拆除,每次拆除填料厚度不得超过15cm。
4. 该桥拆除前应对主拱圈和桥台进行全面质量检查,拆除及换填施工过程中应严格按施工概略流程图进行并用仪器观测主拱圈挠度和桥台变位情况,若出现异常情况,即主拱圈挠度大于1cm,桥台沉降大于1cm,和出现裂缝,应停止施工,报设计单位研究,并取得认可后方可施工。
5. 应严格控制桥面标高,桥梁填料全部拆除后,实测各腹拱圈及主拱圈顶部标高,形成桥梁平坡或双向对称纵坡,使得桥面板与绝大部分主、腹拱圈顶直接相接、相切,最大限度的减小填料厚度、降低桥梁自重,施工单位测量出各主、腹拱圈顶的坐标和标高后,应报设计单位,由设计单位确定桥面纵坡及桥面标高。
7. 行车道板浇筑完成待早强后应及时切缝,切缝位置必须准确。
8. 桥梁加固植筋的施工工艺及要求:①在混凝土中按设计深度和孔径采用电锤或钻孔机钻孔;②使用刷子及吹气筒清孔;③按《公路桥梁加固设计规范》A级胶的要求配置环氧树脂粘结胶;④从孔底部开始注胶,达孔深的2/3左右;⑤按一个方向缓慢旋入钢筋,确保达到孔底;⑥检查孔表面是否有胶水溢出以确保孔内充实;⑦固化期间内,不要对钢筋碰撞或敲打。
9. 主拱圈加固:①两边部拱波填实混凝土应均衡对称浇筑;②混凝土浇筑时在拱波顶部每隔一定距离开孔灌注;③混凝土中内掺膨胀剂(PJ—UEA)12%。
10. 桥梁砌体裂缝灌浆及封闭施工工艺及要求:注浆材料主要为325#水泥,内掺膨胀剂(PJ—UEA)12%,替代等量的水泥,外掺水玻璃为(水泥+膨胀剂)的3%,水灰比为0.48。
总体工序:裂缝处理→钻孔埋嘴→嵌缝止浆→压水(气)试验→配置浆液→灌浆→封口结束→检查。
①裂缝处理:检查裂缝情况后,在裂缝两侧画线之内,用小锤、小铲、钢丝刷把构件表面整平,凿除突出部分,然后用丙酮擦洗、清除裂缝周围的油污;②钻孔埋嘴:嘴子是灌浆材料的喷入口,也是裂缝的排气口。
嘴子的大小要适当,自重要尽可能轻,以
防因不易粘牢而坠落。
嘴子布置的原则是:宽缝稀、窄缝密、断缝交错处单独设嘴、贯通缝的嘴子宜在构件的两面交错布置。
埋贴前,先把嘴子底盘用丙酮擦洗干净,然后用灰刀将环氧胶泥抹在底盘周围,骑缝贴到构件裂缝处。
操作中,切勿堵死嘴子和裂缝灌浆通道;
③崁缝止浆:崁缝止浆的目的是防止浆液流失,确保浆液在灌浆压力下将裂缝填充密实。
如崁缝质量不好,则灌浆压力不能升高,即使是低压,浆液也会大量外漏,以致缝内不能得到有效灌注,影响灌浆质量。
因此,当嘴子埋贴后,必须把其余裂缝全部封闭,进行崁缝或堵漏处理。
封闭密实程度是压浆补强的关键,必须认真对待。
封闭的办法是:对于裂缝较大的混凝土构件,可沿缝人工或用风稿凿成V形槽,宽度为5~10厘米,深3~5厘米,并清除槽内松动的混凝土碎屑及粉尘,然后向槽内崁塞水泥砂浆;对于裂缝较小的混凝土构件,可沿裂缝走向均匀刷一层环氧浆液,宽为7~8厘米,然后上面分段紧密贴上一层玻璃丝布,宽为5~7厘米。
各个嘴子底盘周围5~10毫米范围内不贴玻璃丝布,而用灰刀沿嘴子周围抹上环氧胶泥,先抹成鱼脊形状,再刷上一层环氧浆液;④压水(气)试验:上述封闭工作完成后相隔1d,即可进行压水和压气试验,以便检查裂缝的封闭及嘴子的畅通情况;⑤灌浆:经压水(气)试验检查,认为崁缝质量良好,无渗漏现象后,即可配置浆液,准备灌浆。
往裂缝里灌注浆液,根据裂缝病态状况及施工条件的不同,分别可采用手压泵灌注或灌浆注射器灌注两种方法。
当裂缝较大时用手压泵,当裂缝细微、灌浆量不大时可用灌浆注射器的方法。
