物理必修一纸带加速度及速度求法

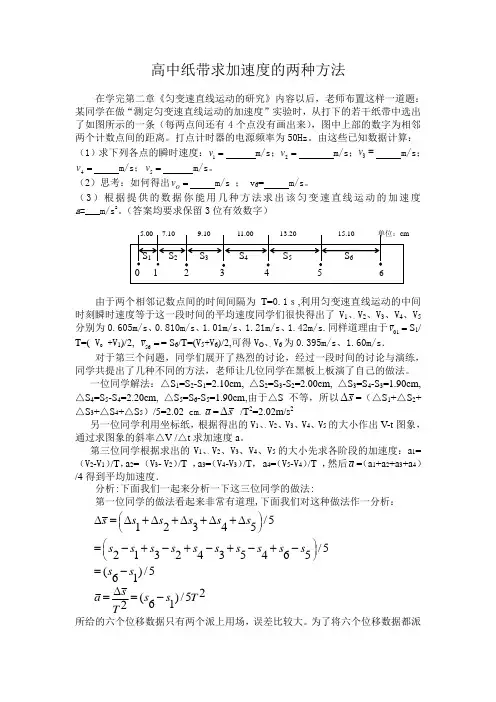

高中纸带求加速度的两种方法在学完第二章《匀变速直线运动的研究》内容以后，老师布置这样一道题：某同学在做“测定匀变速直线运动的加速度”实验时，从打下的若干纸带中选出了如图所示的一条（每两点间还有4个点没有画出来），图中上部的数字为相邻两个计数点间的距离。

打点计时器的电源频率为50Hz 。

由这些已知数据计算：（1）求下列各点的瞬时速度：1v = m/s ；2v = m/s ；3v = m/s ；4v = m/s ；5v = m/s 。

（2）思考：如何得出O v = m/s ； v 6= m/s 。

（3）根据提供的数据你能用几种方法求出该匀变速直线运动的加速度a =___m/s 2。

（答案均要求保留3位有效数字）由于两个相邻记数点间的时间间隔为T=0.1ｓ,利用匀变速直线运动的中间时刻瞬时速度等于这一段时间的平均速度同学们很快得出了V 1、、V 2、V 3、V 4、V 5分别为0.605m/s 、0.810m/s 、1.01m/s 、1.21m/s 、1.42m/s.同样道理由于01v =S 1/ T=( V O +V 1)/2, 56v == S 6/T=(V 5+V 6)/2,可得V O 、、V 6为0.395m/s 、1.60m/s ．对于第三个问题，同学们展开了热烈的讨论，经过一段时间的讨论与演练，同学共提出了几种不同的方法，老师让几位同学在黑板上板演了自己的做法。

一位同学解法：△S 1=S 2-S 1=2.10cm, △S 2=S 3-S 2=2.00cm, △S 3=S 4-S 3=1.90cm, △S 4=S 5-S 4=2.20cm, △S 5=S 6-S 5=1.90cm,由于△S 不等，所以s ∆=（△S 1+△S 2+△S 3+△S 4+△S 5）/5=2.02 cm.a =s ∆ /T 2=2.02m/s 2另一位同学利用坐标纸，根据得出的V 1、、V 2、V 3、V 4、V 5的大小作出V-t 图象，通过求图象的斜率△V /△t 求加速度a 。

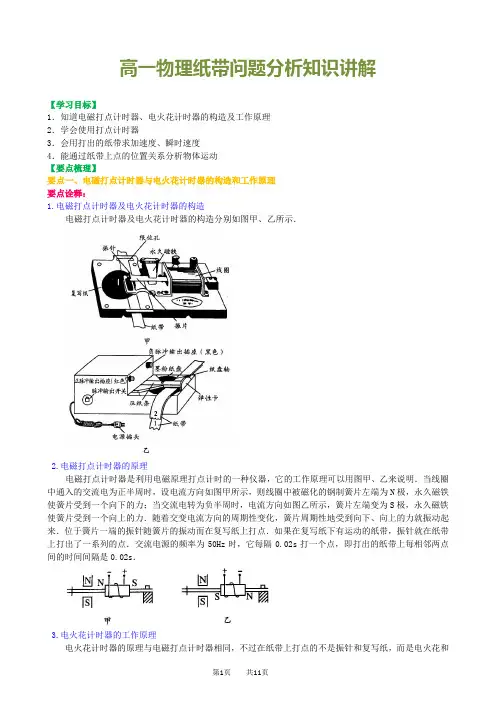

高一物理纸带问题分析知识讲解【学习目标】1．知道电磁打点计时器、电火花计时器的构造及工作原理2．学会使用打点计时器3．会用打出的纸带求加速度、瞬时速度4．能通过纸带上点的位置关系分析物体运动【要点梳理】要点一、电磁打点计时器与电火花计时器的构造和工作原理要点诠释：1.电磁打点计时器及电火花计时器的构造电磁打点计时器及电火花计时器的构造分别如图甲、乙所示．2.电磁打点计时器的原理电磁打点计时器是利用电磁原理打点计时的一种仪器，它的工作原理可以用图甲、乙来说明．当线圈中通入的交流电为正半周时，设电流方向如图甲所示，则线圈中被磁化的钢制簧片左端为N极，永久磁铁使簧片受到一个向下的力；当交流电转为负半周时，电流方向如图乙所示，簧片左端变为S极，永久磁铁使簧片受到一个向上的力．随着交变电流方向的周期性变化，簧片周期性地受到向下、向上的力就振动起来．位于簧片一端的振针随簧片的振动而在复写纸上打点．如果在复写纸下有运动的纸带，振针就在纸带上打出了一系列的点．交流电源的频率为50Hz时，它每隔0.02s打一个点，即打出的纸带上每相邻两点间的时间间隔是0.02s．3.电火花计时器的工作原理电火花计时器的原理与电磁打点计时器相同，不过在纸带上打点的不是振针和复写纸，而是电火花和墨粉，它是利用火花放电在纸带上打出小孔而显示点迹的计时仪器．使用时，墨粉纸盘套在纸盘轴上，把纸带穿过限位孔．当接通电源、按下脉冲输出开关时，计时器发出的脉冲电流经放电针、墨粉纸盘到纸盘轴，产生火花放电，于是在运动的纸带上就打出一行点迹．当电源频率是50Hz时，也是每隔0.02s打一次点．4.电磁打点计时器与电火花计时器的比较①两种计时器使用的都是交流电源；当电源的频率为50Hz时，都是每隔0.02s打一个点．②电磁打点计时器使用4～6V交流电，电火花打点计时器工作电压是220V交流电．③无论是使用电磁打点计时器还是使用电火花计时器，打出的纸带上的点，都记录了纸带运动的时间．如果纸带是跟物体连接在一起的，纸带上的点就相应地表示出了运动物体在不同时刻的位置，研究点之间的距离，就可以了解在不同时间里物体发生的位移、速度的大小和变化情况．④电火花计时器工作时纸带运动受到的阻力比较小，实验误差较小．5.使用打点计时器的注意事项①会安装复写纸，并且会调节复写纸的位置，将纸带从复写纸下穿过．将计时器接入50Hz交流电源，从交流4V开始，观察振片振动情况，若振片振幅较小，再升高电压至6V；对电火花计时器，应将墨粉纸盘套在纸盘轴上，两条纸带要对齐穿过限位孔，墨粉纸盘夹在中间，使用220V交流电源．②开启打点计时器，待1～2s再拖动纸带打出点，观察点迹是否清晰，打完纸带后，立即关闭电源．③在纸带上打不出点或点迹颜色过淡情况下，纠正时大致从以下方面注意：电源电压较低情况下，可适当提高(对电火花计时器这种情况较少)；调整复写纸位置或更换复写纸(或墨粉纸盘)；调整打点计时器．④调整打点计时器．如果打不出点，首先要检查压纸框的位置是否升高，阻碍了振片上的振针打不到纸带上，若是，可将压纸框向下压，恢复到原来的位置．这种情况一般是由于操作不当引起的．另外也可能是振片没有工作，在共振情况下，此时可松动固定振片的螺丝，适当调节振片位置，紧固后观察振幅，若达到或接近共振状态即可正常工作．如果振片振动较大仍打不出点，可调整振针的位置，直到打出点为止．若振针向下调节过长，则打点的声音过大，且易出现双点，调节时要仔细．⑤如果将打点计时器错接在学生电源的直流电源上(非稳压电源)，也能在纸带上打出点迹，这是因为直流输出单向脉冲电流，频率为100Hz，会导致数据处理时错误．⑥使用电火花计时器时，若用一条纸带要将纸带压在墨粉纸盘下，打完一条纸带后要将墨粉纸盘转一角度再打另一纸带，否则会只用纸盘的某一位置，打出的点迹颜色较淡；若使用双纸带，将墨粉纸盘夹在中间，拖动时由于两条纸带的摩擦作用，墨粉纸盘会随纸带转动，电火花将墨粉纸盘上不同位置的墨粉蒸发到纸带上，点迹颜色较重，而上面的纸带没有点迹，可重复使用，但用两条纸带时摩擦阻力较大．不管用哪种方法，打完纸带后都应立即关闭电源．要点二、实验原理和步骤、注意事项要点诠释：1.实验目的①进一步练习打点计器的使用、纸带数据处理和测量瞬时速度的方法．②利用打点纸带研究小车的运动情况，分析小车的速度随时间变化的规律．2.实验器材附有滑轮的长木板、小车、带小钩的细线、钩码若干、打点计时器、纸带、刻度尺、导线、交流电源． 3.实验原理把纸带跟运动物体连接在一起，并穿过打点计时器，这样纸带上的点不但记录了物体的运动时间，而且相应地表示运动物体在不同时刻的位置，研究这些点的情况，就可以了解物体的运动情况．4.实验步骤①把附有滑轮的长木板放在实验台上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路，如图所示．②把一条细绳拴在小车上，使细绳跨过滑轮，下面挂上合适的钩码．放手后，看小车能否在木板上平衡地加速滑行，然后把纸带穿过打点计时器，并把纸带的一端固定在车的后面．③使小车停在打点计时器处，先接通电源，后释放小车，让小车拖着纸带运动，打点计时器就在纸带上打下一列小点，再按同样的方法(不改变钩码个数)打出两条纸带．从这三条纸带中选用一条最清晰的，记录为纸带Ⅰ．④增加一个钩码，按上述方法打出纸带Ⅱ．⑤在打纸带I 时的基础上减少一个钩码，仍按上述方法打出纸带Ⅲ．⑥整理器材．5.注意事项(1) 平行：纸带和细绳要和木板平行．(2) 一先一后：实验中应先接通电源，后让小车运动；实验后应先断开电源后取纸带．(3) 防止碰撞：在到达长木板末端前应让小车停止运动，要防止钩码落地和小车与滑轮相撞．(4) 减小误差：小车的加速度宜适当大些，可以减小长度的测量误差，加速度大小以能在约50 cm 的纸带上清楚地取出6～7个计数点为宜.(5)弄清间隔：要区别计时器打出的点与人为选取的计数点，一般在纸带上每隔四个点取一个计数点，即时间间隔为T ＝0.02×5s ＝0.1s ．(6)仔细描点：描点时最好用坐标纸，在纵、横轴上选取合适的单位．用细铅笔认真描点．要点三、实验数据的处理要点诠释：1. 纸带上点的意义①表示和纸带相连的物体在不同时刻的位置．②通过研究纸带上各点之间的间隔，可以判断物体的运动情况．③可以利用纸带上打出的点来确定计数点间的时间间隔．2.纸带的选取从三条纸带上选择一条比较理想的纸带，舍掉开头一些比较密集的点，在后边便于测量的地方找一个开始点来确定计数点．为计算方便和减小误差，通常用连续打五个点的时间作为时间间隔，即T ＝0.1s ．3.采集数据的方法如图所示，不直接测量两个计数点间的距离，而是要先量出各个计数点到计时零点的距离x 1、x 2、x 3、x 4…然后再计算出相邻的两个计数点的距离．11x x ＝，221x x x -＝，332x x x -＝，445x x x -＝，554x x x -＝．4. 根据纸带分析物体的运动情况并计算速度(1)根据纸带分析物体的运动情况并计算平均速度①在纸带上相邻两点的时间间隔均为0.02s(电源频率为50Hz)，所以点迹密集的地方表示纸带运动的速度小．②根据x v t∆=∆，求出任意两点间的平均速度，这里△x 可以用直尺测量出两点间的距离，△x 为两点间的时间间隔数与0.02s 的乘积．这里必须明确所求的是哪两点之间的平均速度．(2)粗略计算瞬时速度某点E 的瞬时速度可以粗略地由包含E 点在内的两点间的平均速度来表示，如图所示，DG F v v =或DF E v v =．【说明】在粗略计算E 点的瞬时速度时，可利用x v t∆=∆公式来求解，但需注意的是，如果取离E 点越接近的两点来求平均速度，这个平均速度越接近E 点的瞬时速度，但是距离过小会使测量误差增大，应根据实际情况选取这两个点． 各计数点的瞬时速度用平均速度来代替，即1212x x v t ∆+∆=∆，2322x x v t∆+∆=∆…(△t 为相邻两个计数点之间的时间间隔)将各计数点对应的时刻及瞬时速度填入下表中：①如何由实验数据得出v-t 图象有了原始实验数据，如何更好地确定运动规律呢?最好的方法是作v-t 图象，具体的运动规律便能直接显现．根据表格中的v 、t 数据，在直角坐标系中仔细描点．作一条直线，使同一次实验得到的各点尽量落到这条直线上，落不到直线上的各点，应均匀分布在直线的两侧，这条直线就是本次实验的v-t 图象，它是一条倾斜的直线，如图所示．②如何由实验得出的v-t 图象进一步得出小车运动的速度随时间变化的规律可以从两条途径进行：一是通过直接分析图象(如图所示)的特点得到．小车运动的v-t 图象是一条倾斜的直线，那么当时间增加相同的值△t ，速度也会增加相同的值△v ．也就可得出结论：小车的速度随时间均匀增加(或变化)．二是通过图象写出函数关系式进一步得到结论，既然小车的v-t 图象是一条倾斜的直线，那么v 随t 变化的函数关系式为v ＝kt+b ，显然v 与t 成“线性关系”小车的速度随时间均匀增加(或变化)．6.由纸带求加速度的方法由图所示的纸带各计数点1、2、3、4、5…所对应的速度分别是v 1、v 2、v 3、v 4、v 5…T 为计数点间的时间间隔．211v v a T -=，322v v a T -=，433v v a T -=，…，1n n n v v a T+-=． 求加速度的平均值 122132111()()()++++⋅⋅⋅+-+-+⋅⋅⋅+--===n n n n a a a v v v v v v v v a n nT T从结果看，真正参与运算的只有v 1和v n+1，中间各点的瞬时速度在运算中都未起作用．方法二：逐差法求 41123∆-∆=x x a T ，52223∆-∆=x x a T ，63323∆-∆=x x a T ，则 1234561232()()39++∆+∆+∆-∆+∆+∆==a a a x x x x x x a T这样可使各点的瞬时速度都参与了运算，可减小误差．比较两种方法，“方法二”比“方法一”好，一般不用方法一．方法三：由图象求加速度由多组数据描绘出v-t 图象，v-t 图象的直线斜率即为物体运动的加速度．三种方法中，最准确，科学的是方法三，不过较繁一点．要点四、一些利用现代技术测速度的方法除用打点计时器测速度外，还可用以下的方法进行测量：(1)借助传感器用计算机测速度如图所示是一种运动传感器的原理图，这个系统由A 、B 两个小盒子组成．将红外线、超声波发射器A盒固定在小车上，接收传感器B 盒固定在某一位置并调整其高度与传感器A 等高．小车上A 盒发射器对着接收器B ，并处在同一直线上．将接收传感器B 探测到的红外线、超声波到达的时间差等数据输入计算机，利用专门软件可以分析小车的位移与时间的关系．将这些位移和对应的时间差再利用计算机进行处理，就可以分析小车的速度随时间的变化．根据小车的两个位置变化可求得△x ，两位置的时间差为△t ，则小车速度x v t∆=∆．(2)利用光电门测瞬时速度实验装置如图所示，使一辆小车从一端垫高的木板上滑下，木板旁装有光电门，其中A 管发出光线，B 管接收光线．当固定在车上的遮光板通过光电门时，光线被阻挡，记录仪上可以直接读出光线被阻挡的时间．这段时问就是遮光板通过光电门的时间．根据遮光板的宽度△x 和测出的时间△t ，就可以算出遮光板通过光电门的平均速度x v t ∆⎛⎫= ⎪∆⎝⎭．由于遮光板的宽度△x 很小，因此可以认为，这个平均速度就是小车通过光电门的瞬时速度．(3)利用频闪照相分析计算物体的速度频闪照相法是一种利用照相技术，每间隔一定时间曝光，从而形成间隔相同时间的影像的方法．在频闪照相中会用到频闪灯，它每隔相等时间闪光一次，例如每隔0.1s 闪光一次，即每秒闪光10次．当物体运动时，利用频闪灯照明，照相机可以拍摄出该物体每隔相等时间所到达的位置．通过这种方法拍摄的照片称为频闪照片．如图中是采用每秒闪光10次拍摄的小球沿斜面滚下的频闪照片，照片中每两个相邻小球的影像间隔的时间就是0.1s ，这样便记录了物体运动的时间．而物体运动的位移则可以用尺子量出．与打点计时器记录的信息相比，频闪灯的闪光频率相当于打点计时器打出的点迹．因此，运动物体的频闪照片既记录了物体运动的时间信息，又记录了物体运动的位移信息．至于求平均速度和瞬时速度，两者都是一样的．【典型例题】类型一、对实验操作步骤的考查例1、在做“研究匀变速直线运动”的实验时，为了能够较准确地测出加速度，将你认为正确的选项前面的字母填在横线上：________A ．把附有滑轮的长木板放在实验桌上，并使滑轮伸出桌面B ．把打点计时器固定在长木板上没有滑轮的一端，连接好电路C ．再把一条细绳拴在小车上，细绳跨过滑轮，下边挂上合适的钩码，每次必须由静止释放小车D ．把纸带穿过打点计时器，并把它的一端固定在小车的后面E ．把小车停在靠近打点计时器处，接通直流电源后，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列的点，换上新纸带，重复三次F ．从三条纸带中选择一条比较理想的纸带，舍掉开头比较密集的点，在后边便于测量的地方找一个开始点，并把每打五个点的时间作为时间单位．在选好的开始点下面记作0，往后第六个点作为计数点1，依此标出计数点2、3、4、5、6，并测算出相邻两点间的距离G ．根据公式()2141()/3a s s T ＝－，()2252()/3a s s T ＝－，()2363()/3a s s T ＝－及123()/3a a a a ＝＋＋求出a【思路点拨】本题考查实验的具体步骤，回顾自己做实验的过程和具体环节即可。

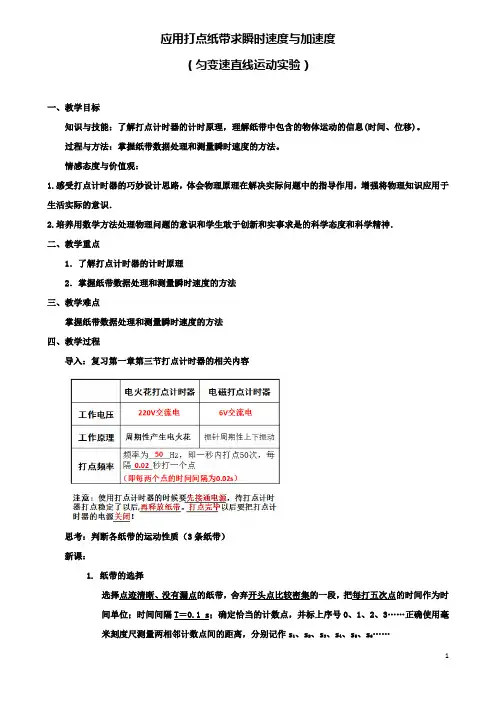

应用打点纸带求瞬时速度与加速度（匀变速直线运动实验）一、教学目标知识与技能：了解打点计时器的计时原理，理解纸带中包含的物体运动的信息(时间、位移)。

过程与方法：掌握纸带数据处理和测量瞬时速度的方法。

情感态度与价值观：1.感受打点计时器的巧妙设计思路，体会物理原理在解决实际问题中的指导作用，增强将物理知识应用于生活实际的意识．2.培养用数学方法处理物理问题的意识和学生敢于创新和实事求是的科学态度和科学精神．二、教学重点1．了解打点计时器的计时原理2．掌握纸带数据处理和测量瞬时速度的方法三、教学难点掌握纸带数据处理和测量瞬时速度的方法四、教学过程导入：复习第一章第三节打点计时器的相关内容思考：判断各纸带的运动性质（3条纸带）新课：1.纸带的选择选择点迹清晰、没有漏点的纸带，舍弃开头点比较密集的一段，把每打五次点的时间作为时间单位；时间间隔T＝0.1 s；确定恰当的计数点，并标上序号0、1、2、3……正确使用毫米刻度尺测量两相邻计数点间的距离，分别记作s1、s2、s3、s4、s5、s6……注意：T=0.1s 时常见的3种说法：每5个点作为一个计数点 、每隔4个连续点取1个计数点、相邻记数点间有4个计时点未标出2.应用打点纸带求瞬时速度【例】下图是某同学探究匀变速直线运动的实验时，从若干纸带中选中的一条纸带的一部分，他以每5个打点取一个计数点，图上注明了他对各个计数点间距离的测量结果．(单位：cm)求C 点的速度v C提示：中时速度=平均速度1、2、3、让学生自己动手计算B 点的速度1.2.sm s T S S T S v v BD BD C /676.02.0m01.0)57.795.5(2243=⨯+=+===sm s TS S S S T S v v AE AE C /676.04.0m01.0)1.957.795.54.4(445432=⨯+++=+++===sm s TS S S S S S T S v v OF OF C /676.06.0m01.0)71.101.957.795.54.48.2(66654321=⨯+++++=+++++===sm s T S S T S v v AC AC B /518.02.0m01.0)95.54.4(2232=⨯+=+===sm s TSS S S T S v v OD OD B /518.04.0m01.0)57.795.54.48.2(444321=⨯+++=+++===练习：1．(双选)在“研究匀变速直线运动”的实验中，得到如图所示的纸带，其中A、B、C、D、E、F、G为计数点，相邻两计数点间的时间间隔为T，s1、s2、s3、s4、s5、s6分别为AB、BC、CD、DE、EF、FG间的位移，下列可用来计算打D点时小车速度的表达式是( BC )3.应用打点纸带求加速度⁕若物体做匀变速直线运动,那么所打的纸带上在任意两个相邻且相等的时间内物体的位移的差相等，即匀变速直线运动Δs＝aT2B点速度= m/s0.518虽然用可以求纸带的加速度，但只利用一个Δs 时，偶然误差太大，为此应采取逐差法．【例】下图是某同学探究匀变速直线运动的实验时，从若干纸带中选中的一条纸带的一部分，他以每5个打点取一个计数点，图上注明了他对各个计数点间距离的测量结果．(单位：cm)求纸带的加速度a练习：2.一打点计时器固定在倾角为θ的斜面上，一小车拖着穿过打点计时器的纸带从斜面上滑下，打出的纸带的一段如下图所示．纸带上0、1、2、3、4、5、6是计数点，每相邻计数点之间的时间间隔为0.1 s.(1)根据纸带上记录的数据判断小车是做_ _______运动．(2)若小车做匀加速运动，则加速度大小a＝________.(3)小车在计数点3所对应的速度大小为v＝________.2132Tssa-=21413Tssa-=22523Tssa-=23633Tssa-=2232165423211.58m/s0.01)]5.954.42.8()10.719.17.57[(0.1s331)]()[(3313=⨯++-++⨯⨯=++-++⨯=++=cmssssssTaaaa）（练习巩固：3.在研究匀变速直线运动的实验中打点计时器电源频率为50Hz，如图所示为一次记录小车运动情况的纸带，图中A、B、C、D、E为相邻的记数点，相邻记数点间有4个计时点未标出，设A点为计时起点,①由图判断小车做直线运动，②相邻记数点间的时间间隔为 s，③BE间的平均速度 m/s,④C点的瞬时速度v C= m/s，⑤小车的加速度a= m/s24.在“探究小车速度随时间变化的规律”的实验中，交流电源频率为50 Hz.下图是某次实验的纸带，舍去前面比较密集的点，从0点开始计数，每隔4个连续点取1个计数点，标以1、2、3、…那么相邻两个计数点之间的时间为________ s，各计数点与0计数点之间的距离依次为s1＝3.0 cm、s2＝7.5 cm、s3＝13.5 cm，则物体通过计数点1的速度v1＝____ _ m/s，通过计数点2的速度v2＝________ m/s.五、布置作业高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

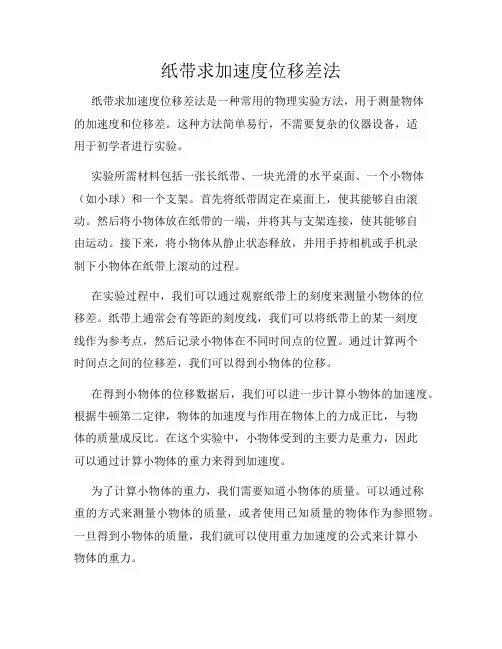

纸带求加速度位移差法纸带求加速度位移差法是一种常用的物理实验方法，用于测量物体的加速度和位移差。

这种方法简单易行，不需要复杂的仪器设备，适用于初学者进行实验。

实验所需材料包括一张长纸带、一块光滑的水平桌面、一个小物体（如小球）和一个支架。

首先将纸带固定在桌面上，使其能够自由滚动。

然后将小物体放在纸带的一端，并将其与支架连接，使其能够自由运动。

接下来，将小物体从静止状态释放，并用手持相机或手机录制下小物体在纸带上滚动的过程。

在实验过程中，我们可以通过观察纸带上的刻度来测量小物体的位移差。

纸带上通常会有等距的刻度线，我们可以将纸带上的某一刻度线作为参考点，然后记录小物体在不同时间点的位置。

通过计算两个时间点之间的位移差，我们可以得到小物体的位移。

在得到小物体的位移数据后，我们可以进一步计算小物体的加速度。

根据牛顿第二定律，物体的加速度与作用在物体上的力成正比，与物体的质量成反比。

在这个实验中，小物体受到的主要力是重力，因此可以通过计算小物体的重力来得到加速度。

为了计算小物体的重力，我们需要知道小物体的质量。

可以通过称重的方式来测量小物体的质量，或者使用已知质量的物体作为参照物。

一旦得到小物体的质量，我们就可以使用重力加速度的公式来计算小物体的重力。

最后，通过将小物体的重力除以小物体的质量，我们可以得到小物体的加速度。

这个加速度值可以用来描述小物体在纸带上滚动时的加速度变化情况。

纸带求加速度位移差法是一种简单而有效的实验方法，可以帮助我们理解物体的加速度和位移差的概念。

通过这个实验，我们可以直观地观察到物体在不同时间点的位置变化，并通过计算得到物体的加速度。

这种实验方法不仅适用于物理学的学习，也可以用于其他科学领域的研究和实验。

总之，纸带求加速度位移差法是一种简单易行的实验方法，可以帮助我们测量物体的加速度和位移差。

通过这个实验，我们可以更好地理解物体的运动规律，并且培养实验设计和数据分析的能力。

希望大家能够通过这个实验方法，更好地掌握物理学的知识。

探究物体运动时，纸带问题是很重要的。

对于实验过程我们暂不做分析，本文只对纸带上的信息进行分析。

纸带上点的意义①表示和纸带相连的物体在不同时刻的位置．②通过研究纸带上各点之间的间隔，可以判断物体的运动情况．③可以利用纸带上打出的点来确定计数点间的时间间隔．纸带的选取从三条纸带上选择一条比较理想的纸带，舍掉开头一些比较密集的点，在后边便于测量的地方找一个开始点来确定计数点．为计算方便和减小误差，通常用连续打五个点的时间作为时间间隔，即T＝0.1s．采集数据的方法如图所示，不直接测量两个计数点间的距离，而是要先量出各个计数点到计时零点的距离x1、x2、x3、x4…然后再计算出相邻的两个计数点的距离．△x1=x1，△x2=x2-x1，△x3=x3-x2，△x4=x4-x3，△x5=x5-x4根据纸带分析物体的运动情况并计算速度(1)根据纸带分析物体的运动情况并计算平均速度①在纸带上相邻两点的时间间隔均为0.02s(电源频率为50Hz)，所以点迹密集的地方表示纸带运动的速度小．②根据v=△x/△t，求出任意两点间的平均速度，这里△x可以用直尺测量出两点间的距离，△x为两点间的时间间隔数与0.02s的乘积．这里 必须明确所求的是哪两点之间的平均速度 ．(2)粗略计算瞬时速度根据推论：当物体做匀加速直线运动时，某段时间的中间时刻的瞬时速度等于这段时间内的平均速度。

即：v (中间时刻) =v (平均) =△x/△t某点E的瞬时速度可以粗略地由包含E点在内的两点间的平均速度来表示，如图所示，F点的瞬时速度等于(DG)的平均速度 或 E点的瞬时速度等于(DF)的平均速度 ．【说明】在粗略计算E点的瞬时速度时，可利用公式v=△x/△t来求解，但需注意的是，如果取离E点越接近的两点来求平均速度，这个平均速度越接近E点的瞬时速度，但是距离过小会使测量误差增大，应根据实际情况选取这两个点．各计数点的瞬时速度用平均速度来代替，即：( △t 为相邻两个计数点之间的时间间隔)整理数据，判断物体运动规律将各计数点对应的时刻及瞬时速度填入下表中：①由实验数据得出v-t图象有了以上原始实验数据，作出v-t图象，具体的运动规律便能直接显现。

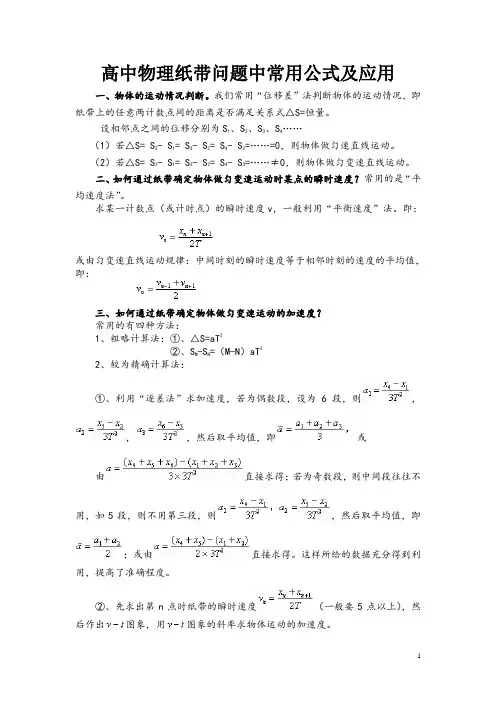

高中物理纸带问题中常用公式及应用一、物体的运动情况判断。

我们常用“位移差”法判断物体的运动情况，即纸带上的任意两计数点间的距离是否满足关系式△S=恒量。

设相邻点之间的位移分别为S1、S2、S3、S4……（1）若△S= S2- S1= S3- S2= S4- S3=……=0，则物体做匀速直线运动。

（2）若△S= S2- S1= S3- S2= S4- S3=……≠0，则物体做匀变速直线运动。

二、如何通过纸带确定物体做匀变速运动时某点的瞬时速度？常用的是“平均速度法”。

求某一计数点（或计时点）的瞬时速度v，一般利用“平衡速度”法。

即：或由匀变速直线运动规律：中间时刻的瞬时速度等于相邻时刻的速度的平均值，即：三、如何通过纸带确定物体做匀变速运动的加速度？常用的有四种方法：1、粗略计算法：①、△S=aT2②、SM -SN=（M-N）aT22、较为精确计算法：①、利用“逐差法”求加速度，若为偶数段，设为6段，则，，，然后取平均值，即或由直接求得；若为奇数段，则中间段往往不用，如5段，则不用第三段，则，然后取平均值，即；或由直接求得。

这样所给的数据充分得到利用，提高了准确程度。

②、先求出第n点时纸带的瞬时速度（一般要5点以上），然后作出图象，用图象的斜率求物体运动的加速度。

四、应用例1、在测定匀变速直线运动的加速度的实验中，用打点计时器记录纸带运动的时间，计时器所用电源的频率为50Hz，如图1所示为小车带动的纸带上记录的一些点，在每相邻的两点中间都有四个点未画出。

按时间顺序取0、1、2、3、4、5六个点，用米尺量出1、2、3、5点到0点的距离如图1所示。

试求：图1（1）小车做什么运动？（2）当打第3个计数点时，小车的速度为多少？（3）若小车做匀变速直线运动，小车的加速度为多少？解析：（1）因为电源频率为50Hz，则打点周期，每相邻两个点之间有四个计数点未画出，所以得到相邻计数点间的时间间隔为。

设相邻计数点之间的位移间隔为由图可得相邻计数点间的位移分别为：；。

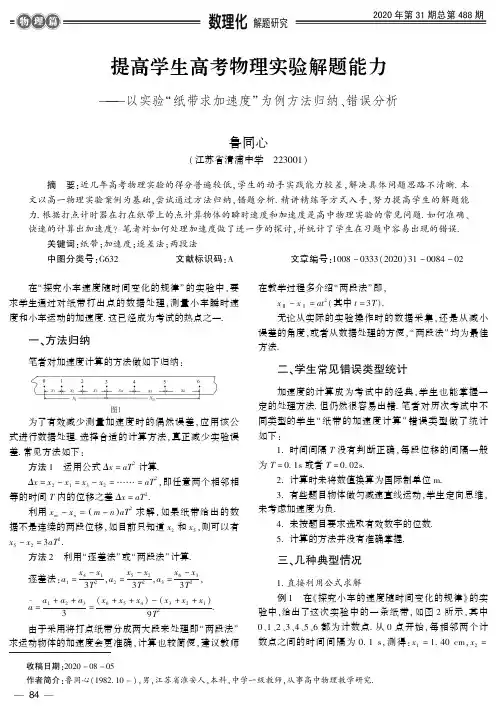

提高学生高考物理实验解题能力以实验 纸带求加速度 为例方法归纳㊁错误分析鲁同心(江苏省清浦中学㊀２２３００１)摘㊀要:近几年高考物理实验的得分普遍较低ꎬ学生的动手实践能力较差ꎬ解决具体问题思路不清晰.本文以高一物理实验案例为基础ꎬ尝试通过方法归纳ꎬ错题分析.精讲精练等方式入手ꎬ努力提高学生的解题能力.根据打点计时器在打在纸带上的点计算物体的瞬时速度和加速度是高中物理实验的常见问题.如何准确㊁快速的计算出加速度?笔者对如何处理加速度做了进一步的探讨ꎬ并统计了学生在习题中容易出现的错误.关键词:纸带ꎻ加速度ꎻ逐差法ꎻ两段法中图分类号:Ｇ６３２㊀㊀㊀㊀㊀㊀文献标识码:Ａ㊀㊀㊀㊀㊀㊀文章编号:１００８－０３３３(２０２０)３１－００８４－０２收稿日期:２０２０－０８－０５作者简介:鲁同心(１９８２.１０－)ꎬ男ꎬ江苏省淮安人ꎬ本科ꎬ中学一级教师ꎬ从事高中物理教学研究.㊀㊀在 探究小车速度随时间变化的规律 的实验中ꎬ要求学生通过对纸带打出点的数据处理ꎬ测量小车瞬时速度和小车运动的加速度.这已经成为考试的热点之一.㊀㊀一㊁方法归纳笔者对加速度计算的方法做如下归纳:为了有效减少测量加速度时的偶然误差ꎬ应用该公式进行数据处理.选择合适的计算方法ꎬ真正减少实验误差.常见方法如下:方法１㊀运用公式Δｘ＝ａＴ２计算.Δｘ＝ｘ２－ｘ１＝ｘ３－ｘ２＝ ＝ａＴ２ꎬ即任意两个相邻相等的时间Ｔ内的位移之差Δｘ＝ａＴ２.利用ｘｍ－ｘｎ＝ｍ－ｎ()ａＴ２求解ꎬ如果纸带给出的数据不是连续的两段位移ꎬ如目前只知道ｘ２和ｘ５ꎬ则可以有ｘ５－ｘ２＝３ａＴ２.方法２㊀利用 逐差法 或 两段法 计算.逐差法:ａ１＝ｘ４－ｘ１３Ｔ２ꎬａ２＝ｘ５－ｘ２３Ｔ２ꎬａ３＝ｘ６－ｘ３３Ｔ２ꎬａ－＝ａ１＋ａ２＋ａ３３＝(ｘ６＋ｘ５＋ｘ４)－(ｘ３＋ｘ２＋ｘ１)９Ｔ２.由于采用将打点纸带分成两大段来处理即 两段法 求运动物体的加速度会更准确ꎬ计算也较简便ꎬ建议教师在教学过程多介绍 两段法 即ꎬｘⅡ－ｘⅠ＝ａｔ２(其中ｔ＝３Ｔ).无论从实际的实验操作时的数据采集ꎬ还是从减小误差的角度ꎬ或者从数据处理的方便ꎬ 两段法 均为最佳方法.㊀㊀二㊁学生常见错误类型统计加速度的计算成为考试中的经典ꎬ学生也能掌握一定的处理方法.但仍然很容易出错.笔者对历次考试中不同类型的学生 纸带的加速度计算 错误类型做了统计如下:㊀１.时间间隔Ｔ没有判断正确ꎬ每段位移的间隔一般为Ｔ＝０.１ｓ或者Ｔ＝０.０２ｓ.２.计算时未将数值换算为国际制单位ｍ.３.有些题目物体做匀减速直线运动ꎬ学生定向思维ꎬ未考虑加速度为负.４.未按题目要求选取有效数字的位数.５.计算的方法并没有准确掌握.㊀㊀三㊁几种典型情况１.直接利用公式求解例１㊀在«探究小车的速度随时间变化的规律»的实验中ꎬ给出了这次实验中的一条纸带ꎬ如图２所示ꎬ其中０㊁１㊁２㊁３㊁４㊁５㊁６都为计数点.从０点开始ꎬ每相邻两个计数点之间的时间间隔为０.１ｓꎬ测得:ｘ１＝１.４０ｃｍꎬｘ２＝４８２.００ｃｍꎬｘ３＝２.６０ｃｍꎬｘ４＝３.２０ｃｍꎬｘ５＝３.８０ｃｍꎬｘ６＝４.４０ｃｍ.则小车的加速度为ｍ/ｓ２.答案:０.６ｍ/ｓ２.点评㊀此类题型由于连续相等时间间隔内的位移差均相等ꎬ所以直接利用方法一计算即可.例２㊀在«研究匀变速直线运动»的实验中ꎬ得到一条纸带如图３所示ꎬＡ㊁Ｂ㊁Ｃ㊁Ｄ㊁Ｅ㊁Ｆ㊁Ｇ为相邻的７个计数点ꎬ已知相邻计数点间的时间间隔为０.１０ｓꎬ则利用图中标明的数据(单位:ｃｍ)可得小车的加速度为ｍ/ｓ２ꎬ在打点计时器打出Ｄ点时ꎬ小车的瞬时速度为ｍ/ｓ.答案:１.５７ｍ/ｓ２.点评㊀此题已知的位移不是相邻的ꎬ计算时要注意公式的正确运用.例３㊀小球作直线运动时的频闪照片如图４所示.已知频闪周期Ｔ＝０.１ｓꎬ小球相邻位置间距(由照片中的刻度尺量得)分别为ＯＡ＝６.５１ｃｍꎬＡＢ＝５.５９ｃｍꎬＢＣ＝４.７０ｃｍꎬＣＤ＝３.８０ｃｍꎬＤＥ＝２.８９ｃｍꎬＥＦ＝２.００ｃｍ.小球在位置Ａ时速度大小ｖＡ＝ｍ/ｓꎬ小球运动的加速度为ｍ/ｓ２.答案:０.６０５ｍ/ｓꎬ－０.９０１ｍ/ｓ２.点评㊀此题是小球做匀减速运动ꎬ计算的加速度应为负值.相邻时间间隔的位移差都不完全相等ꎬ计算需要使用 逐差法 或 两段法 .本题直接运用 两段法 计算简单又容易理解.另外学生在做题时容易定向思维将加速度写成０.９ｍ/ｓ２ꎬ漏掉负号.２.利用 逐差法 或 两段法 求解对比例４㊀某同学在做 测定匀变速直线运动的加速度 实验时ꎬ从打下的若干纸带中选出了如图５所示的一条(每两点间还有４个点没有画出来)ꎬ图５中上部的数值为相邻两个计数点间的距离.打点计时器的电源频率为５０Ｈｚ.由这些已知数据计算:(１)该匀变速直线运动的加速度ａ＝ｍ/ｓ２.(２)与纸带上Ｄ点相对应的瞬时速度ｖ＝ｍ/ｓ.(答案均要求保留３位有效数字.)解析㊀相邻计数点间的时间间隔为Ｔ＝０.１０ｓ.方法１㊀利用逐差法ａ１＝ｘ４－ｘ１３Ｔ２ꎬａ２＝ｘ５－ｘ２３Ｔ２ꎬａ３＝ｘ６－ｘ３３Ｔ２ꎬａ－＝ａ１＋ａ２＋ａ３３ꎬａ－＝(ｘ６＋ｘ５＋ｘ４)－(ｘ３＋ｘ２＋ｘ１)９Ｔ２＝１.９３ｍ/ｓ２.方法２㊀利用 两段法将ＯＣ段看成ｘⅠꎬＣＦ段看成ｘⅡꎬ由ｘⅡ－ｘⅠ＝ａｔ２ꎬ(其中ｔ＝３Ｔ)ꎬａ＝ｘⅡ－ｘⅠ３Ｔ２()＝(１５.１０＋１２.７０＋１０.８１)－(９.１０＋７.１０＋５.００)(３ˑ０.１)２ｃｍ/ｓ２＝１.９３ｍ/ｓ２.点评㊀本题中如果是奇数段位移ꎬ可考虑去掉前面较短的位移ꎬ然后在用上述方法处理.两种方法从数学计算上看貌似一样.但细想一下:在实验数据处理时用 逐差法 原理变得较难理解ꎬ实验误差更大ꎬ计算也更复杂.将纸带分成六段ꎬ有的甚至更多ꎬ这样做必然使被测量的长度变短ꎬ增大了测量的相对误差ꎬ这不可能减小实验误差.此题用 两段法 可以达到同样目的.将打点纸带分成较长的两段来处理ꎬ便于数据的测量ꎬ公式的理解ꎬ结果的计算.此法减小了误差ꎬ达到了更好的实验效果.教材中介绍的 逐差法 可以简化为 两段法 .教师在平时的教学中多找出学生出错的主要原因ꎬ将一类题型整合在一起理解ꎬ能帮助学生提高解决物理问题的能力ꎬ可以起到化难为易ꎬ化繁为简ꎬ事半功倍的效果.㊀㊀参考文献:[１]齐春法.对 逐差法 与 二段法 求加速度所引起误差的探讨[Ｊ].物理教学探讨ꎬ２００６ꎬ２４(２７１):２６.[２]刘晓红.几种由纸带求加速度的实验数据处理方法的比较[Ｊ].物理教师ꎬ２００４ꎬ２５(５):３４－３５.[责任编辑:李㊀璟]５８。

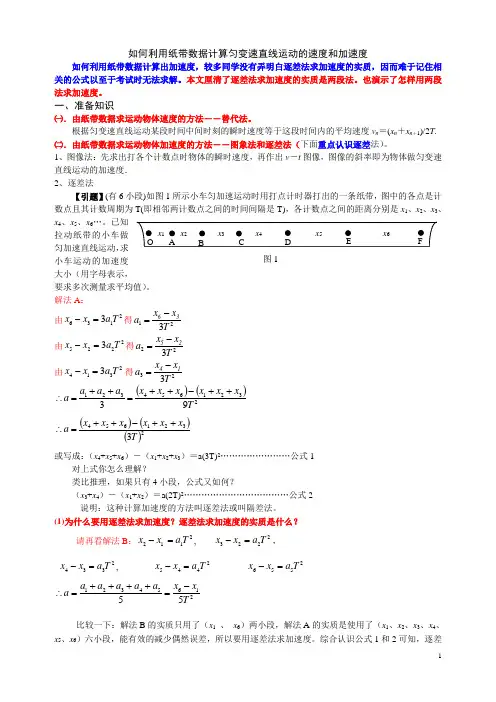

如何利用纸带数据计算匀变速直线运动的速度和加速度如何利用纸带数据计算出加速度，较多同学没有弄明白逐差法求加速度的实质，因而难于记住相关的公式以至于考试时无法求解。

本文厘清了逐差法求加速度的实质是两段法。

也演示了怎样用两段法求加速度。

一、准备知识㈠．由纸带数据求运动物体速度的方法――替代法。

根据匀变速直线运动某段时间中间时刻的瞬时速度等于这段时间内的平均速度v n ＝(x n ＋x n ＋1)/2T . ㈡．由纸带数据求运动物体加速度的方法――图象法和逐差法（下面重点认识逐差法）。

1、图像法：先求出打各个计数点时物体的瞬时速度，再作出v －t 图像，图像的斜率即为物体做匀变速直线运动的加速度．2、逐差法【引题】(有6小段)如图1所示小车匀加速运动时用打点计时器打出的一条纸带，图中的各点是计数点且其计数周期为T(即相邻两计数点之间的时间间隔是T)，各计数点之间的距离分别是x 1、x 2、x 3、x 4、x 5、x 6…。

已知拉动纸带的小车做匀加速直线运动，求小车运动的加速度大小（用字母表示，要求多次测量求平均值）。

解法A ：由21363T a x x =-得213T x x a 36-=由22253T a x x =-得223Tx x a 25-= 由23143T a x x =-得233Tx x a 14-= ()()232165432193T x x x x x x a a a a ++-++=++=∴ ()()()23216543T x x x x x x a ++-++=∴ 或写成：（x 4+x 5+x 6）－（x 1+x 2+x 3）＝a(3T)2……………………公式1对上式你怎么理解？类比推理，如果只有4小段，公式又如何？（x 3+x 4）－（x 1+x 2）＝a(2T)2………………………………公式2说明：这种计算加速度的方法叫逐差法或叫隔差法。

(1)为什么要用逐差法求加速度？逐差法求加速度的实质是什么？请再看解法B ：2112T a x x =-, 2223T a x x =-，2334T a x x =-, 2445T a x x =- 2556T a x x =- 2165432155T x x a a a a a a -=++++=∴比较一下：解法B 的实质只用了（x 1 、 x 6）两小段，解法A 的实质是使用了（x 1、x 2、x 3、x 4、x 5、x 6）六小段，能有效的减少偶然误差，所以要用逐差法求加速度。

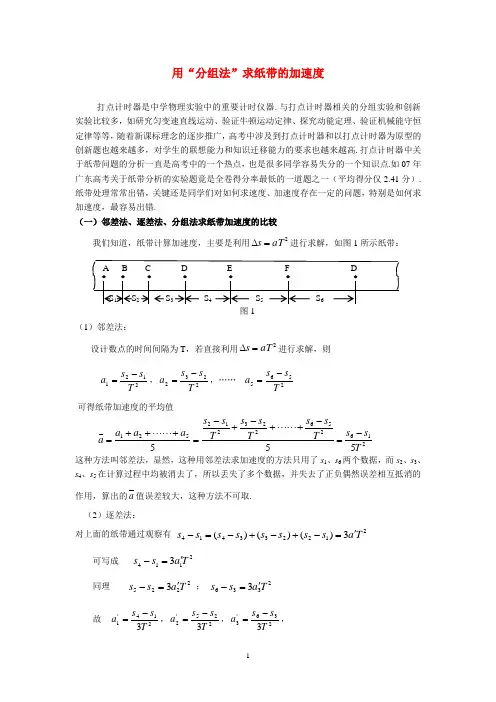

用“分组法”求纸带的加速度打点计时器是中学物理实验中的重要计时仪器.与打点计时器相关的分组实验和创新实验比较多，如研究匀变速直线运动、验证牛顿运动定律、探究动能定理、验证机械能守恒定律等等，随着新课标理念的逐步推广，高考中涉及到打点计时器和以打点计时器为原型的创新题也越来越多，对学生的联想能力和知识迁移能力的要求也越来越高.打点计时器中关于纸带问题的分析一直是高考中的一个热点，也是很多同学容易失分的一个知识点.如07年广东高考关于纸带分析的实验题竟是全卷得分率最低的一道题之一（平均得分仅2.41分）.纸带处理常常出错，关键还是同学们对如何求速度、加速度存在一定的问题，特别是如何求加速度，最容易出错.（一）邻差法、逐差法、分组法求纸带加速度的比较我们知道，纸带计算加速度，主要是利用2aT s =∆进行求解，如图1所示纸带：（1）邻差法：设计数点的时间间隔为T ，若直接利用2aT s =∆进行求解，则 2121T s s a -=，2232T s s a -=，……2565Ts s a -= 可得纸带加速度的平均值216256223212521555Ts s T s s T s s T s s a a a a -=-++-+-=+++= 这种方法叫邻差法，显然，这种用邻差法求加速度的方法只用了s 1、s 6两个数据，而s 2、s 3、s 4、s 5在计算过程中均被消去了，所以丢失了多个数据，并失去了正负偶然误差相互抵消的作用，算出的a 值误差较大，这种方法不可取.（2）逐差法：对上面的纸带通过观察有 2122334143)()()(T a s s s s s s s s '=-+-+-=- 可写成 21143T a s s '=- 同理 22253T a s s '=- ； 23363T a s s '=- 故 214'13T s s a -=，225'23T s s a -=，236'33T s s a -=，图1从而 2321654236225214'3'2'19)()(33333T s s s s s s T s s T s s T s s a a a a ++-++=-+-+-=++= 这种计算加速度的方法叫做逐差法.逐差法将s 1、s 2、……s 6各实验数据都利用了，没有丢失数据，使正负偶然误差尽可能抵消，算出的a 值误差较小.因此教材要求我们要采用逐差法求纸带的加速度.(3)分组法：如图2所示，我们可以把整条纸带划分为时间间隔相等的前后相邻的两大段 s Ⅰ和s Ⅱ，即把纸带一分为二．将公式2aT s =∆推广运用到整条打点纸带，直接求出加速度.即 23216542)3()()()3(T s s s s s s T s s a ⅠⅡ++-++=-= 将纸带上的数据分为两组，按照上面的公式求加速度的方法称为分组法.对比逐差法和分组法，我们不难看出，教材采用逐差法求加速度有明显的不足:（1）逐差法原理复杂，难度大；(2) 逐差法步骤曲折，计算复杂，在处理已知各计数点到初始点之间距离的纸带时更加突出，不方便；(3) 逐差法着眼点是局部，偏重于数学方法，物理意义不明显．分组法是把整条纸带划分为时间间隔T 相等的前后相邻的两大段s Ⅰ和s Ⅱ,将公式2aT s =∆推广运用到整条打点纸带,物理意义明显.（二）应用举例例1．（07年天津）某学生用打点计时器研究小车的匀变速直线运动.他将打点计时器接到频率为50 Hz 的交流电源上，实验时得到一条纸带（如图3所示）.他在纸带上便于测量的地方选取第一个计时点，在这点下标明A ，第六个点下标明B ，第十一个点下标明C ，第十六个点下标明D ，第二十一个点下标明E . 测量时发现B 点已模糊不清，于是他测得AC 长为14.56 cm ，CD 长为11.15 cm ，DE 长为13.73 cm ，则打C 点时小车的瞬时速度大小为 m/s ，小车运动的加速度大小为m/s 2，AB 的距离应为 cm.（保留三位有效数字）解析：依题意，相邻计数点之间的时间间隔T ＝0.1s ，要求纸带的加速度，我们直接采用分组法，即A B C D E F Ds Ⅰ S Ⅱ 图2 图3图11 [])/(58.2)1.02(1056.14)73.1315.11()2(2222s m T s s a AC CD =⨯⨯-+=-=-；其余两空的答案为速度v C ＝0.986m/s,距离s AB = 5.99m.例2．（07年广东）如图4(a)所示，小车放在斜面上，车前端拴有不可伸长的细线，跨过固定在斜面边缘的小滑轮与重物相连，小车后面与打点计时器的纸带相连.开始时，小车停在靠近打点计时器的位置，重物到地面的距离小于小车到滑轮的距离.启动计时器，释放重物，小车在重物牵引下，由静止开始沿斜面向上运动，重物落地后，小车会继续向上运动一段距离.打点计时器使用的交流电频率为50Hz. 图4（b ）中a 、b 、c 是小车运动纸带上的三段，纸带运动方向如图箭头所示.(1)根据所提供的纸带和数据，计算打c 段纸带时小车的加速度大小为 m/s 2（计算结果保留两位有效数字）。

专题：纸带问题求加速度与速度分析纸带问题的核心公式◆21aT s s sn n =-=∆- 求加速度a◆V t/ 2 =V =s t=T S S N N 21++ 求某点瞬时速度v分析纸带时要做的工作一般有：1.判定物体的运动性质（1）若纸带上各相邻点间距相等，则物体做匀速运动.（2）若相邻计数点时间间隔为T ，计算各个连续相等时间内位移的差Δx ，若Δx =aT 2（恒量），则物体做匀变速直线运动. 2.某点瞬时速度的计算根据在匀变速直线运动中，某段时间内的平均速度等于该段时间中点时刻的瞬时速度：v n =Tx x n n 21++即n 点的瞬时速度等于（n －1）点和（n +1）点间的平均速度. 3.加速度的计算由于物体做匀变速运动，所以满足在连续相等的时间间隔内位移差相等，即Δx =aT 2可得a =2Tx ∆.但利用一个Δx 求得的加速度偶然误差太大，为了减小实验中的偶然误差，分析纸带时，纸带上的各段位移最好都用上，方法如下：如果纸带上测得连续6个相同时间T 内的位移s 1、s 2、s 3、s 4、s 5、s 6，如图2－2所示.，求加速度a解：（1）由于2213243x x x x x x aT -=-=-=所以，2413x x aT -=；同理得，2523x x aT -=，2633x x aT -= 因此，6543212()33x x x x x x a aT ++-++=⋅（2）以时间间隔为3T 考虑，有2654321()()(3)x x x x x x a T ++-++= 所以，6543212()()(3)x x x x x x a a T ++-++=1、某学生用打点计时器研究小车的匀变速直线运动．他将打点计时器接到频率为50 Hz的交流电源上，实验时得到一条纸带如图实－1－10所示．他在纸带上便于测量的地方选取第一个计数点，在这点下标明A，第六个点下标明B，第十一个点下标明C，第十六个点下标明D，第二十一个点下标明E.测量时发现B点已模糊不清，于是他测得AC长为14.56 cm，CD长为11.15 cm，DE长为13.73 cm，则1，打C点时小车的瞬时速度大小为________ m/s，2，小车运动的加速度大小为________ m/s2，3，AB的距离应为________ cm2. 在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录纸带运动的时间。

求纸带的加速度及速度一、公式：S 1-S 2=△X=aT 2注意;△X 指的是两段位移的差值，T 代表每段时间，以为每段时间只能是相等的。

同理可得，S m -S n =(m-n ）aT 2 二、某段时间内中间时刻的瞬时速度等于这段时间内的平均速度：。

证明：由v t =v 0＋at 可知,经后的瞬时速度为：1、某同学用如图10所示的装置测量重力加速度g ，打下如图11所示的纸带.如果在所选纸带上取某点为0号计数点,然后每隔4个点取一个计数点，相邻计数点之间的距离记为x1、x2、x3、x4、x5、x6。

图10图11（1)实验时纸带的 端应和重物相连接。

（选填“A”或“B”)（2)该同学用两种方法处理数据（T 为相邻两计数点间的时间间隔）:方法A:由g1＝错误!，g2＝错误!，…，g5＝错误!取平均值g ＝9.767 m/s2；方法B:由g1＝x4－x13T2，g2＝错误!，g3＝错误! 取平均值g ＝9。

873 m/s2。

从数据处理方法看，在x1、x2、x3、x4、x5、x6中，对实验结果起作用的数据，方法A 中有 ；方法B 中有 。

因此,选择方法 （填“A”或“B”）更合理。

2、在“研究匀变速直线运动的规律”实验中,小车拖纸带运动，打点计时器在纸带上打出一系列点, 从中确定五个记数点，每相邻两个记数点间的时间间隔是0。

1s，用米尺测量出的数据如图12所示. 则小车在C点的速度V C = m/s,小车在D点的速度V d = m/s,小车运动的加速度a =______________m/s2．3、在做“研究匀变速直线运动"的实验中，取下一段如图所示的纸带研究其运动情况.设O 点为计数的起始点，在四个连续的计数点中，相邻两计数点间的时间间隔为0。

1 s，若物体做理想的匀加速直线运动，则计数点A与起始点O之间的距离x1为 cm,打计数点O时物体的瞬时速度为 m/s,物体的加速度为 m/s2(结果均保留三位有效数字）。

高中物理实验——测定物体的速度及加速度（含逐差法） 一、通过纸带测算速度：通过纸带求速度有两种方法，公式法和位移—时间图象法。

（1）公式法：02t v v v +==总位移总时间；（2）位移—时间图象法：习题1. 如图为某次实验时打出的纸带，打点计时器每隔0.02s 打一个点，图中O 点为第一个点，A 、B 、C 、D 为每隔两点选定的计数点。

根据图中标出的数据，求：（1）打A 、D 点时间内纸带的平均速度有多大；（2）打B 和C 点时刻纸带的瞬时速度有多大。

解析：（1）AD 段的平均速度/(43.2515.50)/(0.0233)/ 1.54/AD AD v AD t cm s m s ==-⨯⨯=；（2）可以用平均速度代替/(32.5015.50)/(0.0232)/ 1.42/B AC v AC t cm s m s ==-⨯⨯= 。

/(43.2523.25)/(0.0232) 1.67/C BD v BD t m s ==-⨯⨯= 。

二、通过纸带测算加速度：通常有3种方法，即公式法、v t -图象法、2x t -图象法。

1、公式法：主要运用公式2x at ∆=。

涉及两种情况：①每n 个时间段为一组，则2()x a nt ∆=；②另一种情况中间跨过n 个时间段，则2x nat ∆=。

习题2. 在“研究匀变速直线运动”的实验中，小车拖着纸带运动，打点计时器每隔0.02s 打一个点，打出的纸带如图，选出A 、B 、C 、D 、E 共5个计数点，每相邻两点间还有四个实验点（图中未画出），以A 点为起点量出的到各点的位移已标在图上。

由此可求得小车运动的加速度a = 2/m s ，打A 点时小车运动的速度为A v = /m s 。

答案：0.05，0.075。

提示：0.085/c v m s =。

习题3. 在“研究匀变速直线运动”的实验中，小车拖着纸带运动，打点计时器每隔0.02s 打一个点，打出的纸带如图，选出A 、B 、C 、D 、E 共5个计数点，每相邻两点间还有四个实验点（图中未画出），以A 点为起点量出的到各点的位移已标在图上。

纸带问题分析【学习目标】1．知道电磁打点计时器、电火花计时器的构造及工作原理2．学会使用打点计时器3．会用打出的纸带求加速度、瞬时速度4．能通过纸带上点的位置关系分析物体运动【要点梳理】要点一、电磁打点计时器与电火花计时器的构造和工作原理要点诠释：1.电磁打点计时器及电火花计时器的构造电磁打点计时器及电火花计时器的构造分别如图甲、乙所示．2.电磁打点计时器的原理电磁打点计时器是利用电磁原理打点计时的一种仪器，它的工作原理可以用图甲、乙来说明．当线圈中通入的交流电为正半周时，设电流方向如图甲所示，则线圈中被磁化的钢制簧片左端为N极，永久磁铁使簧片受到一个向下的力；当交流电转为负半周时，电流方向如图乙所示，簧片左端变为S极，永久磁铁使簧片受到一个向上的力．随着交变电流方向的周期性变化，簧片周期性地受到向下、向上的力就振动起来．位于簧片一端的振针随簧片的振动而在复写纸上打点．如果在复写纸下有运动的纸带，振针就在纸带上打出了一系列的点．交流电源的频率为50Hz时，它每隔0.02s打一个点，即打出的纸带上每相邻两点间的时间间隔是0.02s．3.电火花计时器的工作原理电火花计时器的原理与电磁打点计时器相同，不过在纸带上打点的不是振针和复写纸，而是电火花和墨粉，它是利用火花放电在纸带上打出小孔而显示点迹的计时仪器．使用时，墨粉纸盘套在纸盘轴上，把纸带穿过限位孔．当接通电源、按下脉冲输出开关时，计时器发出的脉冲电流经放电针、墨粉纸盘到纸盘轴，产生火花放电，于是在运动的纸带上就打出一行点迹．当电源频率是50Hz时，也是每隔0.02s打一次点．4.电磁打点计时器与电火花计时器的比较①两种计时器使用的都是交流电源；当电源的频率为50Hz时，都是每隔0.02s打一个点．②电磁打点计时器使用4～6V交流电，电火花打点计时器工作电压是220V交流电．③无论是使用电磁打点计时器还是使用电火花计时器，打出的纸带上的点，都记录了纸带运动的时间．如果纸带是跟物体连接在一起的，纸带上的点就相应地表示出了运动物体在不同时刻的位置，研究点之间的距离，就可以了解在不同时间里物体发生的位移、速度的大小和变化情况．④电火花计时器工作时纸带运动受到的阻力比较小，实验误差较小．5.使用打点计时器的注意事项①会安装复写纸，并且会调节复写纸的位置，将纸带从复写纸下穿过．将计时器接入50Hz交流电源，从交流4V开始，观察振片振动情况，若振片振幅较小，再升高电压至6V；对电火花计时器，应将墨粉纸盘套在纸盘轴上，两条纸带要对齐穿过限位孔，墨粉纸盘夹在中间，使用220V交流电源．②开启打点计时器，待1～2s再拖动纸带打出点，观察点迹是否清晰，打完纸带后，立即关闭电源．③在纸带上打不出点或点迹颜色过淡情况下，纠正时大致从以下方面注意：电源电压较低情况下，可适当提高(对电火花计时器这种情况较少)；调整复写纸位置或更换复写纸(或墨粉纸盘)；调整打点计时器．④调整打点计时器．如果打不出点，首先要检查压纸框的位置是否升高，阻碍了振片上的振针打不到纸带上，若是，可将压纸框向下压，恢复到原来的位置．这种情况一般是由于操作不当引起的．另外也可能是振片没有工作，在共振情况下，此时可松动固定振片的螺丝，适当调节振片位置，紧固后观察振幅，若达到或接近共振状态即可正常工作．如果振片振动较大仍打不出点，可调整振针的位置，直到打出点为止．若振针向下调节过长，则打点的声音过大，且易出现双点，调节时要仔细．⑤如果将打点计时器错接在学生电源的直流电源上(非稳压电源)，也能在纸带上打出点迹，这是因为直流输出单向脉冲电流，频率为100Hz，会导致数据处理时错误．⑥使用电火花计时器时，若用一条纸带要将纸带压在墨粉纸盘下，打完一条纸带后要将墨粉纸盘转一角度再打另一纸带，否则会只用纸盘的某一位置，打出的点迹颜色较淡；若使用双纸带，将墨粉纸盘夹在中间，拖动时由于两条纸带的摩擦作用，墨粉纸盘会随纸带转动，电火花将墨粉纸盘上不同位置的墨粉蒸发到纸带上，点迹颜色较重，而上面的纸带没有点迹，可重复使用，但用两条纸带时摩擦阻力较大．不管用哪种方法，打完纸带后都应立即关闭电源．要点二、实验原理和步骤、注意事项要点诠释：1.实验目的①进一步练习打点计器的使用、纸带数据处理和测量瞬时速度的方法．②利用打点纸带研究小车的运动情况，分析小车的速度随时间变化的规律．2.实验器材附有滑轮的长木板、小车、带小钩的细线、钩码若干、打点计时器、纸带、刻度尺、导线、交流电源． 3.实验原理把纸带跟运动物体连接在一起，并穿过打点计时器，这样纸带上的点不但记录了物体的运动时间，而且相应地表示运动物体在不同时刻的位置，研究这些点的情况，就可以了解物体的运动情况．4.实验步骤①把附有滑轮的长木板放在实验台上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路，如图所示．②把一条细绳拴在小车上，使细绳跨过滑轮，下面挂上合适的钩码．放手后，看小车能否在木板上平衡地加速滑行，然后把纸带穿过打点计时器，并把纸带的一端固定在车的后面．③使小车停在打点计时器处，先接通电源，后释放小车，让小车拖着纸带运动，打点计时器就在纸带上打下一列小点，再按同样的方法(不改变钩码个数)打出两条纸带．从这三条纸带中选用一条最清晰的，记录为纸带Ⅰ．④增加一个钩码，按上述方法打出纸带Ⅱ．⑤在打纸带I 时的基础上减少一个钩码，仍按上述方法打出纸带Ⅲ．⑥整理器材．5.注意事项(1) 平行：纸带和细绳要和木板平行．(2) 一先一后：实验中应先接通电源，后让小车运动；实验后应先断开电源后取纸带．(3) 防止碰撞：在到达长木板末端前应让小车停止运动，要防止钩码落地和小车与滑轮相撞．(4) 减小误差：小车的加速度宜适当大些，可以减小长度的测量误差，加速度大小以能在约50 cm 的纸带上清楚地取出6～7个计数点为宜.(5)弄清间隔：要区别计时器打出的点与人为选取的计数点，一般在纸带上每隔四个点取一个计数点，即时间间隔为T ＝0.02×5s ＝0.1s ．(6)仔细描点：描点时最好用坐标纸，在纵、横轴上选取合适的单位．用细铅笔认真描点．要点三、实验数据的处理要点诠释：1. 纸带上点的意义①表示和纸带相连的物体在不同时刻的位置．②通过研究纸带上各点之间的间隔，可以判断物体的运动情况．③可以利用纸带上打出的点来确定计数点间的时间间隔．2.纸带的选取从三条纸带上选择一条比较理想的纸带，舍掉开头一些比较密集的点，在后边便于测量的地方找一个开始点来确定计数点．为计算方便和减小误差，通常用连续打五个点的时间作为时间间隔，即T ＝0.1s ．3.采集数据的方法如图所示，不直接测量两个计数点间的距离，而是要先量出各个计数点到计时零点的距离x 1、x 2、x 3、x 4…然后再计算出相邻的两个计数点的距离．11x x ＝，221x x x -＝，332x x x -＝，445x x x -＝，554x x x -＝．4. 根据纸带分析物体的运动情况并计算速度(1)根据纸带分析物体的运动情况并计算平均速度①在纸带上相邻两点的时间间隔均为0.02s(电源频率为50Hz)，所以点迹密集的地方表示纸带运动的速度小．②根据x v t∆=∆，求出任意两点间的平均速度，这里△x 可以用直尺测量出两点间的距离，△x 为两点间的时间间隔数与0.02s 的乘积．这里必须明确所求的是哪两点之间的平均速度．(2)粗略计算瞬时速度某点E 的瞬时速度可以粗略地由包含E 点在内的两点间的平均速度来表示，如图所示，DG F v v =或DF E v v =．【说明】在粗略计算E 点的瞬时速度时，可利用x v t∆=∆公式来求解，但需注意的是，如果取离E 点越接近的两点来求平均速度，这个平均速度越接近E 点的瞬时速度，但是距离过小会使测量误差增大，应根据实际情况选取这两个点． 各计数点的瞬时速度用平均速度来代替，即1212x x v t ∆+∆=∆，2322x x v t∆+∆=∆…(△t 为相邻两个计数点之间的时间间隔)5.由实验数据得到v-t 图象①如何由实验数据得出v-t 图象有了原始实验数据，如何更好地确定运动规律呢?最好的方法是作v-t 图象，具体的运动规律便能直接显现．根据表格中的v 、t 数据，在直角坐标系中仔细描点．作一条直线，使同一次实验得到的各点尽量落到这条直线上，落不到直线上的各点，应均匀分布在直线的两侧，这条直线就是本次实验的v-t 图象，它是一条倾斜的直线，如图所示．②如何由实验得出的v-t 图象进一步得出小车运动的速度随时间变化的规律可以从两条途径进行：一是通过直接分析图象(如图所示)的特点得到．小车运动的v-t 图象是一条倾斜的直线，那么当时间增加相同的值△t ，速度也会增加相同的值△v ．也就可得出结论：小车的速度随时间均匀增加(或变化)．二是通过图象写出函数关系式进一步得到结论，既然小车的v-t 图象是一条倾斜的直线，那么v 随t变化的函数关系式为v ＝kt+b ，显然v 与t 成“线性关系”小车的速度随时间均匀增加(或变化)．6.由纸带求加速度的方法由图所示的纸带各计数点1、2、3、4、5…所对应的速度分别是v 1、v 2、v 3、v 4、v 5…T 为计数点间的时间间隔．211v v a T -=，322v v a T -=，433v v a T -=，…，1n n n v v a T+-=． 求加速度的平均值122132111()()()++++⋅⋅⋅+-+-+⋅⋅⋅+--===n n n n a a a v v v v v v v v a n nT T从结果看，真正参与运算的只有v 1和v n+1，中间各点的瞬时速度在运算中都未起作用．方法二：逐差法求 41123∆-∆=x x a T ，52223∆-∆=x x a T ，63323∆-∆=x x a T，则 1234561232()()39++∆+∆+∆-∆+∆+∆==a a a x x x x x x a T 这样可使各点的瞬时速度都参与了运算，可减小误差．比较两种方法，“方法二”比“方法一”好，一般不用方法一．方法三：由图象求加速度由多组数据描绘出v-t 图象，v-t 图象的直线斜率即为物体运动的加速度．三种方法中，最准确，科学的是方法三，不过较繁一点．要点四、一些利用现代技术测速度的方法除用打点计时器测速度外，还可用以下的方法进行测量：(1)借助传感器用计算机测速度如图所示是一种运动传感器的原理图，这个系统由A 、B 两个小盒子组成．将红外线、超声波发射器A盒固定在小车上，接收传感器B 盒固定在某一位置并调整其高度与传感器A 等高．小车上A 盒发射器对着接收器B ，并处在同一直线上．将接收传感器B 探测到的红外线、超声波到达的时间差等数据输入计算机，利用专门软件可以分析小车的位移与时间的关系．将这些位移和对应的时间差再利用计算机进行处理，就可以分析小车的速度随时间的变化．根据小车的两个位置变化可求得△x ，两位置的时间差为△t ，则小车速度x v t∆=∆．(2)利用光电门测瞬时速度实验装置如图所示，使一辆小车从一端垫高的木板上滑下，木板旁装有光电门，其中A 管发出光线，B 管接收光线．当固定在车上的遮光板通过光电门时，光线被阻挡，记录仪上可以直接读出光线被阻挡的时间．这段时问就是遮光板通过光电门的时间．根据遮光板的宽度△x 和测出的时间△t ，就可以算出遮光板通过光电门的平均速度x v t ∆⎛⎫=⎪∆⎝⎭．由于遮光板的宽度△x 很小，因此可以认为，这个平均速度就是小车通过光电门的瞬时速度．(3)利用频闪照相分析计算物体的速度频闪照相法是一种利用照相技术，每间隔一定时间曝光，从而形成间隔相同时间的影像的方法．在频闪照相中会用到频闪灯，它每隔相等时间闪光一次，例如每隔0.1s 闪光一次，即每秒闪光10次．当物体运动时，利用频闪灯照明，照相机可以拍摄出该物体每隔相等时间所到达的位置．通过这种方法拍摄的照片称为频闪照片．如图中是采用每秒闪光10次拍摄的小球沿斜面滚下的频闪照片，照片中每两个相邻小球的影像间隔的时间就是0.1s ，这样便记录了物体运动的时间．而物体运动的位移则可以用尺子量出．与打点计时器记录的信息相比，频闪灯的闪光频率相当于打点计时器打出的点迹．因此，运动物体的频闪照片既记录了物体运动的时间信息，又记录了物体运动的位移信息．至于求平均速度和瞬时速度，两者都是一样的．【典型例题】类型一、对实验操作步骤的考查例1、在做“研究匀变速直线运动”的实验时，为了能够较准确地测出加速度，将你认为正确的选项前面的字母填在横线上：________A ．把附有滑轮的长木板放在实验桌上，并使滑轮伸出桌面B ．把打点计时器固定在长木板上没有滑轮的一端，连接好电路C ．再把一条细绳拴在小车上，细绳跨过滑轮，下边挂上合适的钩码，每次必须由静止释放小车D ．把纸带穿过打点计时器，并把它的一端固定在小车的后面E ．把小车停在靠近打点计时器处，接通直流电源后，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列的点，换上新纸带，重复三次F ．从三条纸带中选择一条比较理想的纸带，舍掉开头比较密集的点，在后边便于测量的地方找一个开始点，并把每打五个点的时间作为时间单位．在选好的开始点下面记作0，往后第六个点作为计数点1，依此标出计数点2、3、4、5、6，并测算出相邻两点间的距离G ．根据公式()2141()/3a s s T ＝－，()2252()/3a s s T ＝－，()2363()/3a s s T ＝－及123()/3a a a a ＝＋＋求出a【思路点拨】本题考查实验的具体步骤，回顾自己做实验的过程和具体环节即可。

如何快速、准确地处理“研究匀变速运动”纸带有关“研究匀变速运动”的实验目的、实验原理、实验器材、实验步骤和注意事项在这里就不再赘述，现在主要研讨对已打出“研究匀变速运动”的纸带，如何快速、准确地求出匀变速运动的加速度a 值和纸带上任意一点的速度V 值，使求得的加速度a 值和速度V 值的误差更小。

一般为了减小误差，在处理纸带时多用逐差法处理，但计算处理不简捷。

逐差法处理是这样的：如下图所示：相邻计数点间的距离分别为，两计数点间的时间间隔为为T ，根据ΔS ＝aT 2有：S 4－S 1＝（S 4－S 3）＋（S 3－S 2）＋（S 2－S 1）＝3aT 2同理：S 5－S 2＝S 6－S 3＝3aT 2 求出21413T s s a -=, 22513T s s a -=, 23633T s s a -= 再算出a 1、a 2、a 3的平均值：236251432133)()()(3Ts s s s s s a a a a ⨯-+-+-=++= 以上方法比较麻烦，若给出的段数为3段、5段或7段时，就不便计算加速度的平均值，可把以上方法略作变形，加以总结推广如下： 由上式得：2321654)3()()(T s s s s s s a ++-++= 即若给出6段，则用后三段之和减去前三段之和，再除以三段的时间的平方，即为所求的加速度的值。

总结推广：（1）、若给出的段数为3段、5段、7段或9段的奇数段，则去掉最小的一段，再按段数平分为两大段，用后一大段的总长度减去前一大段的总长度，然后除以相应的一大段所对应的时间的平方，即为所求的加速度a 的值。

去掉最小段的原理是：我们在打点计时器打出的纸带上取计数点的目的就是为了增大测量段的长度，以减小测量长度时带来的误差，所以可去掉最小的一段。

（2）若给出的段数为偶数段，直接把总段数分成段数相等的两大段，用后一段的总长度减去前一大段的总长度，再除以一大段的时间的平方，即为所求的加速度a 值。
