半导体器件模拟

主要内容2.12.22.32.1 器件模拟的基本方程组2.1.3 载流子输运的基本方程2.1.3.2小尺寸半导体器件的载流子输运方程(a) (b)图2.1 半导体中的载流子过冲. (a) GaAs材料, (b) Si材料2.1 器件模拟的基本方程组2.1.6光波导方程由Maxwell 方程组同样可以导出在半导体材料中传输的光波的电场分量E 所满足的方程：式中n 为材料的折射率，k 0 =2π/λ，λ是波长。

对于沿z 方向传播的波，式中β是波沿z 方向的传播常数，可得到Helmholtz 方程为，2022=+∇E E k n )(exp ),,(),,,(z t j E E E t z y x z y x βω−=E 222/,/ββ−=∂∂−=∂∂z j z 所以,)(22022=−+∇E E βk n T 式中,22222//y x T ∂∂+∂∂=∇2.3 半导体器件的分级模拟2.3.1 问题目的提出判断一个半导体器件模拟软件优劣的指标是功能全、精度高、速度快和便于用户使用。

功能全主要指能处理问题面广，便于用户使用则主要指程序输入参数形式简单，并以交互或对话方式工作。

实际开发半导体器件模拟软件时要考虑这两点，但这不是衡量半导体器件模拟方法本身优劣的指标。

衡量半导体器件模拟方法优劣的指标是速度快、精度高。

在半导体器件的计算机模拟中，除了从指标要求出发选取好的方法外，在给定精度的条件下，还经常使用分级模拟技术以减少计算时间和提高计算速度。

2.3 半导体器件的分级模拟2.3.3 分级模拟的意义随着工件条件的变化，模型方程的复杂性越来越高，相应地，模拟的复杂性也越来越高。

对于复杂的模拟问题，往往需要采用分级模拟的方法，该方法包括两点：（1）根据具体的工作条件，选用级别较低的模型方程，以在保证精度的条件下大大减少计算时间。

（2）利用低一级的解作为初值。

由于低一级的解是本级的很好近似，这样做将有效减少计算时间。

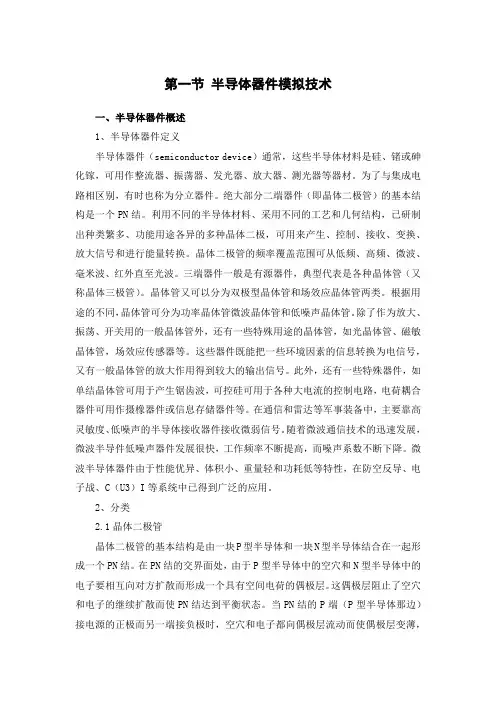

第一节半导体器件模拟技术一、半导体器件概述1、半导体器件定义半导体器件（semiconductor device）通常，这些半导体材料是硅、锗或砷化镓，可用作整流器、振荡器、发光器、放大器、测光器等器材。

为了与集成电路相区别，有时也称为分立器件。

绝大部分二端器件（即晶体二极管）的基本结构是一个PN结。

利用不同的半导体材料、采用不同的工艺和几何结构，已研制出种类繁多、功能用途各异的多种晶体二极，可用来产生、控制、接收、变换、放大信号和进行能量转换。

晶体二极管的频率覆盖范围可从低频、高频、微波、毫米波、红外直至光波。

三端器件一般是有源器件，典型代表是各种晶体管（又称晶体三极管）。

晶体管又可以分为双极型晶体管和场效应晶体管两类。

根据用途的不同，晶体管可分为功率晶体管微波晶体管和低噪声晶体管。

除了作为放大、振荡、开关用的一般晶体管外，还有一些特殊用途的晶体管，如光晶体管、磁敏晶体管，场效应传感器等。

这些器件既能把一些环境因素的信息转换为电信号，又有一般晶体管的放大作用得到较大的输出信号。

此外，还有一些特殊器件，如单结晶体管可用于产生锯齿波，可控硅可用于各种大电流的控制电路，电荷耦合器件可用作摄橡器件或信息存储器件等。

在通信和雷达等军事装备中，主要靠高灵敏度、低噪声的半导体接收器件接收微弱信号。

随着微波通信技术的迅速发展，微波半导件低噪声器件发展很快，工作频率不断提高，而噪声系数不断下降。

微波半导体器件由于性能优异、体积小、重量轻和功耗低等特性，在防空反导、电子战、C（U3）I等系统中已得到广泛的应用。

2、分类2.1晶体二极管晶体二极管的基本结构是由一块P型半导体和一块N型半导体结合在一起形成一个PN结。

在PN结的交界面处，由于P型半导体中的空穴和N型半导体中的电子要相互向对方扩散而形成一个具有空间电荷的偶极层。

这偶极层阻止了空穴和电子的继续扩散而使PN结达到平衡状态。

当PN结的P端（P型半导体那边）接电源的正极而另一端接负极时，空穴和电子都向偶极层流动而使偶极层变薄，电流很快上升。

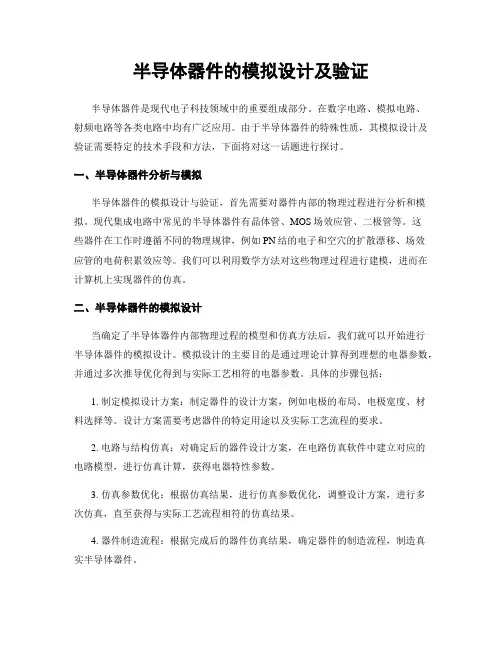

半导体器件的模拟设计及验证半导体器件是现代电子科技领域中的重要组成部分。

在数字电路、模拟电路、射频电路等各类电路中均有广泛应用。

由于半导体器件的特殊性质，其模拟设计及验证需要特定的技术手段和方法，下面将对这一话题进行探讨。

一、半导体器件分析与模拟半导体器件的模拟设计与验证，首先需要对器件内部的物理过程进行分析和模拟。

现代集成电路中常见的半导体器件有晶体管、MOS场效应管、二极管等。

这些器件在工作时遵循不同的物理规律，例如PN结的电子和空穴的扩散漂移、场效应管的电荷积累效应等。

我们可以利用数学方法对这些物理过程进行建模，进而在计算机上实现器件的仿真。

二、半导体器件的模拟设计当确定了半导体器件内部物理过程的模型和仿真方法后，我们就可以开始进行半导体器件的模拟设计。

模拟设计的主要目的是通过理论计算得到理想的电器参数，并通过多次推导优化得到与实际工艺相符的电器参数。

具体的步骤包括：1. 制定模拟设计方案：制定器件的设计方案，例如电极的布局、电极宽度、材料选择等。

设计方案需要考虑器件的特定用途以及实际工艺流程的要求。

2. 电路与结构仿真：对确定后的器件设计方案，在电路仿真软件中建立对应的电路模型，进行仿真计算，获得电器特性参数。

3. 仿真参数优化：根据仿真结果，进行仿真参数优化，调整设计方案，进行多次仿真，直至获得与实际工艺流程相符的仿真结果。

4. 器件制造流程：根据完成后的器件仿真结果，确定器件的制造流程，制造真实半导体器件。

5. 实验测试验证：对制造好的器件进行实验测试验证，进行器件的检测和分析，确保其所具备的电学性能与预期的一致。

三、半导体器件的验证在设计和制造过程中，我们需要对半导体器件进行验证，以保障制造的半导体器件符合设计要求。

半导体器件的验证主要可以分为两个方面：电学行为测试和非电学行为测试。

1. 电学行为测试对于半导体器件的电学行为，我们需要进行电参数测试。

电参数包括直流电阻、交流电阻、开路电压等，这些参数是半导体器件的基本物理属性，需要精确测试。

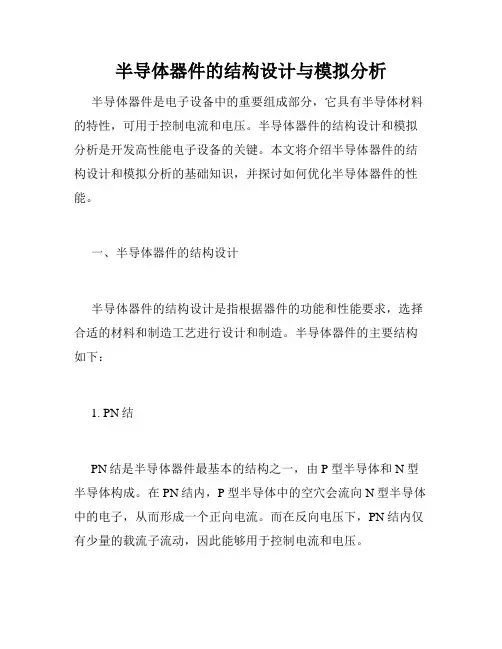

半导体器件的结构设计与模拟分析半导体器件是电子设备中的重要组成部分，它具有半导体材料的特性，可用于控制电流和电压。

半导体器件的结构设计和模拟分析是开发高性能电子设备的关键。

本文将介绍半导体器件的结构设计和模拟分析的基础知识，并探讨如何优化半导体器件的性能。

一、半导体器件的结构设计半导体器件的结构设计是指根据器件的功能和性能要求，选择合适的材料和制造工艺进行设计和制造。

半导体器件的主要结构如下：1. PN结PN结是半导体器件最基本的结构之一，由P型半导体和N型半导体构成。

在PN结内，P型半导体中的空穴会流向N型半导体中的电子，从而形成一个正向电流。

而在反向电压下，PN结内仅有少量的载流子流动，因此能够用于控制电流和电压。

2. 二极管二极管是一种基本的半导体器件，由PN结构成。

当二极管正向偏置时，电子会流向P型半导体，而空穴会流向N型半导体，电流得以通过。

而在反向偏置时，少量的载流子也能产生较大的电场，从而形成了一个高电阻，能够起到限流的作用。

3. 晶体管晶体管是一种由PNP结或NPN结构成的三极管，它是指控制电流的大量半导体器件的核心部分。

晶体管分为BJT（双极型晶体管）和FET（场效应晶体管）两种类型，其中FET又分为MOSFET和JFET。

晶体管的结构非常复杂，但它的基本原理是改变控制电流的大小来控制电路的电流和电压。

4. MOSFETMOSFET是最常用的一种FET，它的结构包括P型半导体、N型半导体和金属栅极。

当电子通过P型半导体流到N型半导体时，它们必须先通过金属栅极，从而使栅极和N型半导体之间形成一个电场。

这个电场可以控制电子的流动，从而起到调制电流的作用。

二、半导体器件的模拟分析半导体器件的模拟分析是采用计算机数值模拟方法，对半导体器件的电场、电流、温度、功率等参数进行预测和优化的过程。

半导体器件的模拟分析在设计过程中非常重要，它能够帮助工程师深入了解器件的性能，并在设计和制造时发现和解决问题。

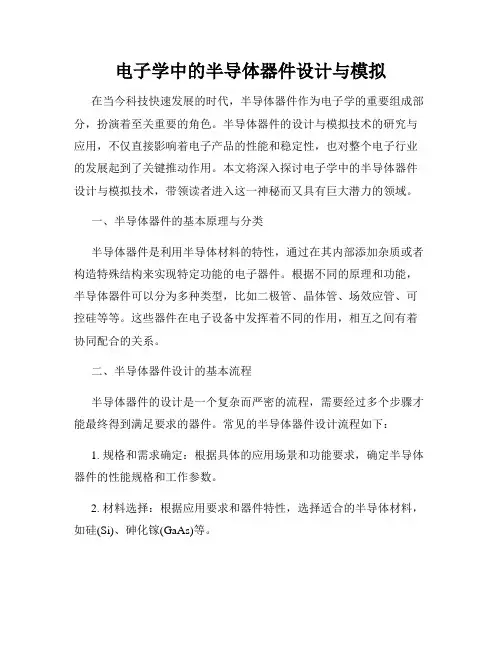

电子学中的半导体器件设计与模拟在当今科技快速发展的时代，半导体器件作为电子学的重要组成部分，扮演着至关重要的角色。

半导体器件的设计与模拟技术的研究与应用，不仅直接影响着电子产品的性能和稳定性，也对整个电子行业的发展起到了关键推动作用。

本文将深入探讨电子学中的半导体器件设计与模拟技术，带领读者进入这一神秘而又具有巨大潜力的领域。

一、半导体器件的基本原理与分类半导体器件是利用半导体材料的特性，通过在其内部添加杂质或者构造特殊结构来实现特定功能的电子器件。

根据不同的原理和功能，半导体器件可以分为多种类型，比如二极管、晶体管、场效应管、可控硅等等。

这些器件在电子设备中发挥着不同的作用，相互之间有着协同配合的关系。

二、半导体器件设计的基本流程半导体器件的设计是一个复杂而严密的流程，需要经过多个步骤才能最终得到满足要求的器件。

常见的半导体器件设计流程如下：1. 规格和需求确定：根据具体的应用场景和功能要求，确定半导体器件的性能规格和工作参数。

2. 材料选择：根据应用要求和器件特性，选择适合的半导体材料，如硅(Si)、砷化镓(GaAs)等。

3. 结构设计：根据器件类型和功能要求，设计合适的器件结构，包括材料层次、接触结构和电极等。

4. 工艺流程制定：根据器件结构，确定相应的工艺流程，包括材料生长、掺杂、光刻、蚀刻等工序。

5. 设计验证与模拟：利用电子设计自动化(EDA)软件进行电路仿真和参数验证，确保设计的正确性和可行性。

6. 器件制作与测试：根据设计和验证结果，利用微纳制造技术制作半导体器件，然后进行电学和物理性能测试。

7. 优化与改进：根据测试结果，对器件进行分析，并通过优化和改进，使其性能和稳定性达到预期要求。

三、半导体器件模拟的重要性在半导体器件设计的过程中，模拟技术扮演着重要的角色。

半导体器件模拟能够通过数值计算和仿真，预测器件在特定工作条件下的电学和物理特性，为设计优化提供有力支持。

通过模拟，可以提前发现问题和缺陷，减少实际制造和测试的错误成本，提高设计效率和品质。

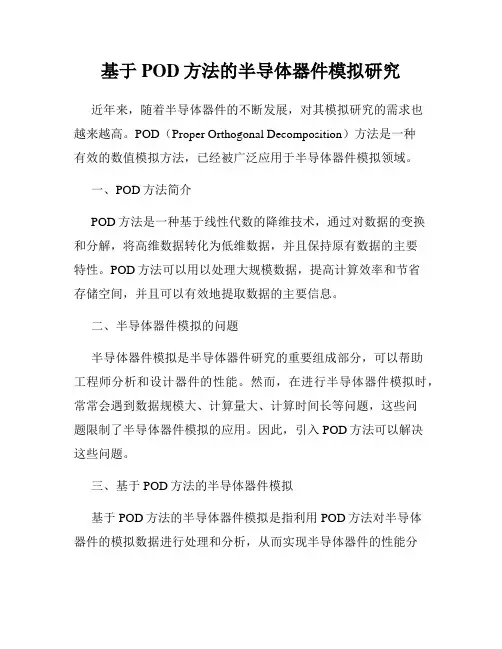

基于POD方法的半导体器件模拟研究近年来，随着半导体器件的不断发展，对其模拟研究的需求也越来越高。

POD（Proper Orthogonal Decomposition）方法是一种有效的数值模拟方法，已经被广泛应用于半导体器件模拟领域。

一、POD方法简介POD方法是一种基于线性代数的降维技术，通过对数据的变换和分解，将高维数据转化为低维数据，并且保持原有数据的主要特性。

POD方法可以用以处理大规模数据，提高计算效率和节省存储空间，并且可以有效地提取数据的主要信息。

二、半导体器件模拟的问题半导体器件模拟是半导体器件研究的重要组成部分，可以帮助工程师分析和设计器件的性能。

然而，在进行半导体器件模拟时，常常会遇到数据规模大、计算量大、计算时间长等问题，这些问题限制了半导体器件模拟的应用。

因此，引入POD方法可以解决这些问题。

三、基于POD方法的半导体器件模拟基于POD方法的半导体器件模拟是指利用POD方法对半导体器件的模拟数据进行处理和分析，从而实现半导体器件的性能分析和优化设计。

POD方法可以有效地降低数据的维数，提高计算效率和节省存储空间，并且可以准确地提取数据的主要信息。

在半导体器件模拟中，POD方法可以用于数据的预处理、模型的构建和结果的分析。

首先，采集半导体器件的模拟数据并进行预处理，包括数据的去噪、降维和归一化等操作。

然后，利用POD方法构建半导体器件的模型，并进行参数优化和分析。

最后，根据POD方法提取的主要信息分析半导体器件的性能和优化设计。

四、应用实例目前，基于POD方法的半导体器件模拟已经得到广泛应用。

例如，在半导体光电子器件的模拟中，研究者采用POD方法对数据进行处理和分析，实现光电子器件的性能优化和设计。

在半导体器件的可靠性研究中，POD方法可以用于分析器件的寿命和故障特性，从而提高器件的可靠性。

五、结论基于POD方法的半导体器件模拟研究对于提高半导体器件的性能和优化设计具有重要意义。

电子学中的半导体器件模拟电子学作为一门学科，研究和应用电子器件和电子电路的基本原理与设计方法。

在电子学中，半导体器件模拟是一个重要的领域，它通过模拟电子器件中的物理过程和行为来研究和优化器件的性能。

一、半导体器件的基本原理半导体器件是基于半导体材料制造的电子器件，它是现代电子技术的基础。

在理解半导体器件模拟之前，我们需要了解半导体器件的基本原理。

1. 半导体材料的特性半导体材料具有介于导体和绝缘体之间的导电特性。

它的导电性能可以通过施加外界电场或控制掺杂来调节。

常见的半导体材料有硅(Si)和锗(Ge)等。

2. pn结的形成当将n型半导体和p型半导体通过一定的制造工艺连接在一起时，形成了pn结。

pn结的形成使得电子从n型区域向p型区域扩散，空穴从p型区域向n型区域扩散，形成了电子与空穴不断再复合的区域，称为耗尽层。

3. 器件控制半导体器件的行为可以通过向器件施加电场、控制电流或改变器件的结构来控制。

常见的控制手段有电压控制和电流控制。

二、半导体器件模拟的重要性半导体器件模拟是电子器件设计和优化的重要手段，它可以帮助我们深入理解器件内部的物理过程和行为，并通过模拟预测器件的性能。

以下是半导体器件模拟的重要性：1. 设计验证与优化通过模拟器件的物理过程和行为，可以预测器件的电流、电压和功耗等性能指标，验证设计的正确性，并进行优化。

2. 故障分析与优化在实际应用中，电子器件可能会出现各种故障。

通过模拟器件的行为和特性，可以帮助我们分析故障原因，找到解决方案，并进行优化。

3. 新器件设计与开发半导体技术的发展日新月异，新的器件结构和材料不断涌现。

通过模拟，可以帮助我们设计和优化新的器件结构、材料组合和工艺流程。

三、半导体器件模拟的方法和工具半导体器件模拟是一个复杂的过程，需要使用专门的数值计算方法和软件工具。

以下是常见的半导体器件模拟方法和工具：1. 有限元法有限元法是一种基于离散化的数值计算方法，可以用于模拟器件内部电场、电流密度分布等物理现象。
