电子电力技术考试试题一、选择题（每题 2 分，共 40 分）1、下列不属于电力电子器件的是（）A 晶闸管B 晶体管C 电阻D 场效应管2、电力电子器件一般工作在（）状态。

A 导通B 截止C 开关D 放大3、晶闸管导通的条件是（）A 阳极加正电压，阴极加负电压，门极加正电压B 阳极加正电压，阴极加负电压，门极加负电压C 阳极加正电压，阴极加正电压，门极加正电压D 阳极加正电压，阴极加正电压，门极加负电压4、以下哪种电力电子器件属于电流驱动型器件（）A IGBTB GTOC MOSFETD SCR5、电力电子技术中，用于实现交流变直流的电路称为（）A 整流电路B 逆变电路C 斩波电路D 变频电路6、在单相桥式全控整流电路中，带电阻负载，控制角α的移相范围是（）A 0°～90°B 0°～180°C 90°～180°D 0°～360°7、三相桥式全控整流电路带电阻负载，当控制角α=30°时，输出电压的平均值为（）A 234U₂B 117U₂C 135U₂D 217U₂8、下列属于无源逆变电路的是（）A 直流斩波电路B 晶闸管相控整流电路C 交直交变频电路D 电压型逆变电路9、电流型逆变电路的特点是（）A 直流侧串联大电感B 直流侧并联大电容C 交流侧电流为正弦波D 交流侧电压为正弦波10、以下哪种斩波电路的输入输出电流均连续（）A 降压斩波电路B 升压斩波电路C 升降压斩波电路D Cuk 斩波电路11、绝缘栅双极型晶体管（IGBT）的特点是（）A 驱动功率大B 开关速度慢C 通态压降高D 输入阻抗高12、电力电子器件在实际应用中，需要考虑的参数有（）A 额定电压B 额定电流C 通态压降D 以上都是13、电力电子装置中，用于缓冲电路中电压和电流变化的元件是（）A 电阻B 电容C 电感D 二极管14、软开关技术的主要目的是（）A 降低开关损耗B 提高开关频率C 减小电磁干扰D 以上都是15、下列哪种控制方式常用于交流调速系统（）A 恒压频比控制B 矢量控制C 直接转矩控制D 以上都是16、在电力电子系统中，用于检测电流的传感器通常是（）A 电压互感器B 电流互感器C 霍尔传感器D 光电传感器17、电力电子系统中的保护电路通常包括（）A 过压保护B 过流保护C 短路保护D 以上都是18、下列哪种电路可以实现直流电压的升压变换（）A 降压斩波电路B 升压斩波电路C 反激式变换电路D 正激式变换电路19、对于 PWM 控制技术，以下说法错误的是（）A 可以改变输出电压的幅值B 可以改变输出电压的频率C 可以改变输出电压的相位D 可以实现能量的双向流动20、电力电子技术在下列哪个领域应用广泛（）A 电力系统B 交通运输C 工业控制D 以上都是二、填空题（每题 2 分，共 20 分）1、电力电子技术包括、、三个部分。

精品文档考试试卷(1)卷一、填空题（本题共8 小题，每空 1 分，共 20 分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在 PWM 控制电路中，载波频率与调制信号频率之比称为_____________ ，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步 _________调制。

4、面积等效原理指的是，___冲量 ______相等而 __形状 _____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在 GTR、GTO、IGBT 与 MOSFET 中，开关速度最快的是 __MOSFET_，单管输出功率最大的是 __GTO_，应用最为广泛的是 __IGBT___。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用 V1,VD1,V2,VD2 表示 )。

(1)0~t1 时间段内，电流的通路为___VD1_____ ； (2) t1~t2 时间段内，电流的通路为 ___V1____ ；(3)t2~t3 时间段内，电流的通路为__VD2_____ ；(4) t3~t4 时间段内，电流的通路为 __V2_____ ；(5) t4~t5时间段内，电流的通路为___VD1____ ；.精品文档二、选择题（本题共10 小题，前 4 题每题 2 分，其余每题 1 分，共 14 分）1、单相桥式PWM 逆变电路如下图，单极性调制工作时，在电压的正半周是（B）A、V1 与 V4 导通， V2 与 V3 关断B、 V1 常通， V2 常断， V3 与 V4 交替通断C、V1 与 V4 关断， V2 与 V3 导通D、 V1 常断， V2 常通， V3 与 V4 交替通断2、对于单相交流调压电路，下面说法错误的是（C）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于 180 度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180 度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2 时间段内，有（）晶闸管导通。

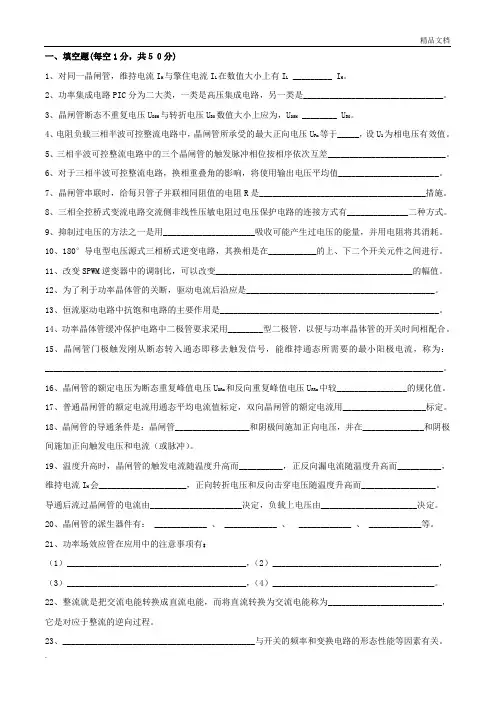

一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L _________ I H。

2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________________________________。

3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM ________ U BO。

4、电阻负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_____，设U2为相电压有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________________________。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______________________。

7、晶闸管串联时，给每只管子并联相同阻值的电阻R是______________________________________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有______________二种方式。

9、抑制过电压的方法之一是用_____________________吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下二个开关元件之间进行。

11、改变SPWM逆变器中的调制比，可以改变_____________________________________________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是___________________________________________。

13、恒流驱动电路中抗饱和电路的主要作用是__________________________________________________。

14、功率晶体管缓冲保护电路中二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。

A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。

A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。

A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。

答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。

答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。

答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。

答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。

答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

电力电子技术习题（附参考答案）一、单选题（共20题，每题1分，共20分）1、单相全控桥式整流电路电阻性负载中，控制角的最大移相范围是（）A、150°B、180°C、120°D、90°正确答案：B2、电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂( )。

A、共三只B、共四只C、各一只D、各二只正确答案：C3、单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、180°B、90°C、120°D、150°正确答案：B4、对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。

A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C5、为了防止逆变失败，最小逆变角限制为（），单位为度。

A、30～35B、20～25C、10～15D、40～45正确答案：A6、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下正确答案：A7、电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A8、在晶闸管整流电路中，变压器二次侧所供给的有功功率P＝（）A、I2RdB、I2dRdC、UIdD、U2Id正确答案：D9、正弦波脉冲宽度调制英文缩写是（）。

A、PWMB、PAMC、SPWMD、SPAM正确答案：C10、在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、干扰信号和触发信号B、干扰信号C、触发电流信号D、触发电压信号正确答案：B11、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（）A、关断状态B、饱和状态C、不定D、导通状态正确答案：A12、单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、0度-90度B、0度C、90度-180度D、180度-360度正确答案：A13、IGBT属于（）控制型元件。

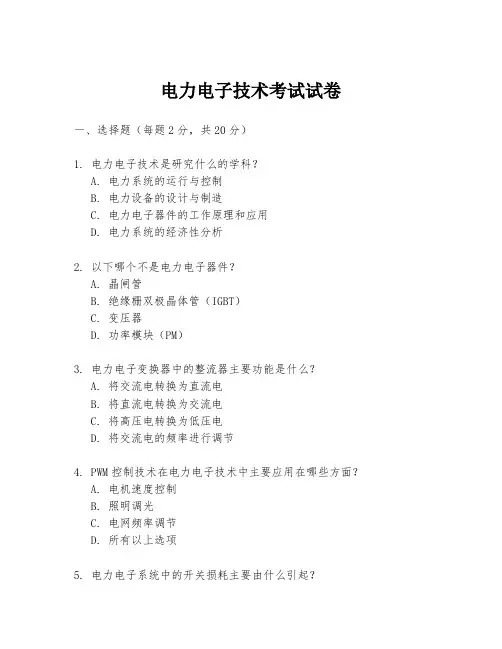

电力电子技术考试试卷一、选择题（每题2分，共20分）1. 电力电子技术是研究什么的学科？A. 电力系统的运行与控制B. 电力设备的设计与制造C. 电力电子器件的工作原理和应用D. 电力系统的经济性分析2. 以下哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 变压器D. 功率模块（PM）3. 电力电子变换器中的整流器主要功能是什么？A. 将交流电转换为直流电B. 将直流电转换为交流电C. 将高压电转换为低压电D. 将交流电的频率进行调节4. PWM控制技术在电力电子技术中主要应用在哪些方面？A. 电机速度控制B. 照明调光C. 电网频率调节D. 所有以上选项5. 电力电子系统中的开关损耗主要由什么引起？A. 电流的变化率B. 电压的变化率C. 电流和电压的乘积D. 器件的热阻6. 以下哪个是电力电子技术中常见的软开关技术？A. 零电压开关（ZVS）B. 零电流开关（ZCS）C. 零电压零电流开关（ZVZCS）D. 所有以上选项7. 电力电子系统中的谐波产生的主要原因是什么？A. 电源的不稳定B. 负载的非线性特性C. 电网的干扰D. 电力电子器件的老化8. 电力电子技术中，同步整流技术的主要优点是什么？A. 提高系统的功率因数B. 减少系统的体积和重量C. 降低系统的电磁干扰D. 减少开关损耗，提高效率9. 电力电子技术中，为什么需要进行电磁兼容性（EMC）设计？A. 为了提高系统的可靠性B. 为了满足安全标准C. 为了减少对其他设备的干扰D. 所有以上选项10. 以下哪个不是电力电子技术中的控制策略？A. 线性控制B. 非线性控制C. 模糊控制D. 遗传算法控制二、简答题（每题10分，共20分）1. 请简述电力电子技术在新能源领域的应用。

2. 简述电力电子技术中软开关技术的优点及其实现方式。

三、计算题（每题15分，共30分）1. 假设一个单相桥式整流电路，负载为纯电阻性，输入电压为220V交流电，求整流后的直流电压值。

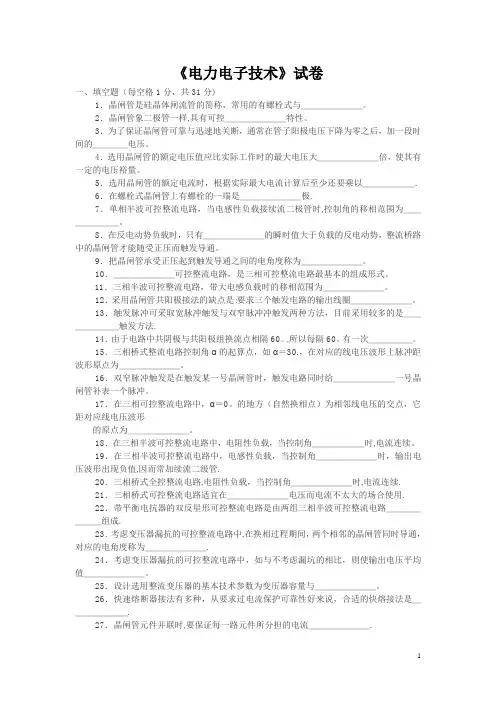

《电力电子技术》试卷一、填空题（每空格1分，共31分)1．晶闸管是硅晶体闸流管的简称，常用的有螺栓式与＿＿＿＿＿＿＿。

2．晶闸管象二极管一样,具有可控＿＿＿＿＿＿＿特性。

3．为了保证晶闸管可靠与迅速地关断，通常在管子阳极电压下降为零之后，加一段时间的＿＿＿＿电压。

4．选用晶闸管的额定电压值应比实际工作时的最大电压大＿＿＿＿＿＿＿倍，使其有一定的电压裕量。

5．选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以＿＿＿＿＿＿.6．在螺栓式晶闸管上有螺栓的一端是＿＿＿＿＿＿＿极.7．单相半波可控整流电路，当电感性负载接续流二极管时,控制角的移相范围为＿＿＿＿＿＿＿。

8．在反电动势负载时，只有＿＿＿＿＿＿＿的瞬时值大于负载的反电动势，整流桥路中的晶闸管才能随受正压而触发导通。

9．把晶闸管承受正压起到触发导通之间的电角度称为＿＿＿＿＿＿＿。

10．＿＿＿＿＿＿＿可控整流电路，是三相可控整流电路最基本的组成形式。

11．三相半波可控整流电路，带大电感负载时的移相范围为＿＿＿＿＿＿＿。

12．采用晶闸管共阳极接法的缺点是:要求三个触发电路的输出线圈＿＿＿＿＿＿＿。

13．触发脉冲可采取宽脉冲触发与双窄脉冲冲触发两种方法，目前采用较多的是＿＿＿＿＿＿＿触发方法.14．由于电路中共阴极与共阳极组换流点相隔60。

,所以每隔60。

有一次＿＿＿＿＿。

15．三相桥式整流电路控制角α的起算点，如α＝30.，在对应的线电压波形上脉冲距波形原点为＿＿＿＿＿＿＿。

16．双窄脉冲触发是在触发某一号晶闸管时，触发电路同时给＿＿＿＿＿＿＿一号晶闸管补表一个脉冲。

17．在三相可控整流电路中，α＝0。

的地方（自然换相点）为相邻线电压的交点，它距对应线电压波形的原点为＿＿＿＿＿＿＿。

18．在三相半波可控整流电路中，电阻性负载，当控制角＿＿＿＿＿＿时,电流连续。

19．在三相半波可控整流电路中，电感性负载，当控制角＿＿＿＿＿＿＿时，输出电压波形出现负值,因而常加续流二级管.20．三相桥式全控整流电路,电阻性负载，当控制角＿＿＿＿＿＿＿时,电流连续.21．三相桥式可控整流电路适宜在＿＿＿＿＿＿＿电压而电流不太大的场合使用.22．带平衡电抗器的双反星形可控整流电路是由两组三相半波可控整流电路＿＿＿＿＿＿＿组成.23．考虑变压器漏抗的可控整流电路中,在换相过程期间，两个相邻的晶闸管同时导通，对应的电角度称为＿＿＿＿＿＿＿.24．考虑变压器漏抗的可控整流电路中，如与不考虑漏坑的相比，则使输出电压平均值＿＿＿＿＿＿＿。

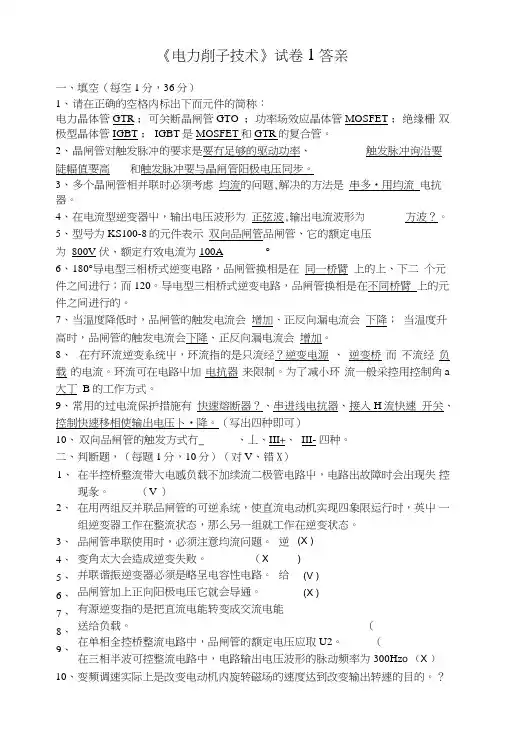

《电力削子技术》试卷1答亲一、填空（每空1分，36分）1、 请在正确的空格内标出下而元件的简称：电力晶体管GTR ；可关断晶闸管GTO_；功率场效应晶体管MOSFET ；绝缘栅 双极型晶体管IGBT ； IGBT 是MOSFET 和GTR 的复合管。

2、 晶闸管对触发脉冲的要求是要冇足够的驱动功率、 触发脉冲询沿要 陡幅值要高 和触发脉冲要与晶闸管阳极电压同步。

3、 多个晶闸管相并联时必须考虑 均流的问题,解决的方法是 串多•用均流 电抗器。

4、 在电流型逆变器屮，输出电压波形为 正弦波,输岀电流波形为方波？。

5、 型号为KS100-8的元件表示 双向品闸管品闸管、它的额定电压为 800V 伏、额定冇效电流为100A °6、 180°导电型三相桥式逆变电路，品闸管换相是在 同一桥臂 上的上、下二 个元件之间进行；而120。

导电型三相桥式逆变电路，品闸管换相是在不同桥臂 上的元件之间进行的。

7、 当温度降低时，品闸管的触发电流会 增加、正反向漏电流会 下降； 当温度升高时，品闸管的触发电流会下降、正反向漏电流会 增加。

8、 在冇环流逆变系统屮，环流指的是只流经？逆变电源 、 逆变桥 而 不流经 负载 的电流。

环流可在电路屮加 电抗器 来限制。

为了减小环 流一般采控用控制角a 大丁 B 的工作方式。

9、 常用的过电流保护措施有 快速熔断器？、串进线电抗器、接入H 流快速 开关、控制快速移相使输出电压卜•降。

（写出四种即可）10、 双向品闸管的触发方式冇_ 、丄、III +、 III- 四种。

二、判断题，（每题1分，10分）（对V 、错X ）在半控桥整流带大电感负载不加续流二极管电路屮，电路出故障时会出现失 控现彖。

（V ）在用两组反并联品闸管的可逆系统，使直流电动机实现四象限运行时，英屮一组逆变器工作在整流状态，那么另一组就工作在逆变状态。

品闸管串联使用时，必须注意均流问题。

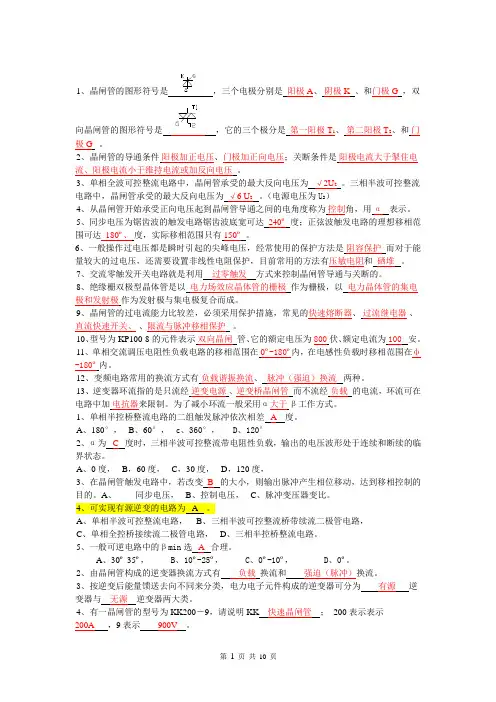

逆变角太大会造成逆变失败。

1、和门极G。

2、晶闸管的导通条件阳极加正电压、门极加正向电压；关断条件是阳极电流大于掣住电流、阳极电流小于维持电流或加反向电压。

3、单相全波可控整流电路中，晶闸管承受的最大反向电压为√2U2。

三相半波可控整流电路中，晶闸管承受的最大反向电压为√6 U2。

（电源电压为U2）4、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为控制角，用α表示。

5、同步电压为锯齿波的触发电路锯齿波底宽可达240º度；正弦波触发电路的理想移相范围可达180º、度，实际移相范围只有150º。

6、一般操作过电压都是瞬时引起的尖峰电压，经常使用的保护方法是阻容保护而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有压敏电阻和硒堆。

7、交流零触发开关电路就是利用过零触发方式来控制晶闸管导通与关断的。

8、绝缘栅双极型晶体管是以电力场效应晶体管的栅极作为栅极，以电力晶体管的集电极和发射极作为发射极与集电极复合而成。

9、晶闸管的过电流能力比较差，必须采用保护措施，常见的快速熔断器、过流继电器、直流快速开关、、限流与脉冲移相保护。

10、型号为KP100-8的元件表示双向晶闸管、它的额定电压为800伏、额定电流为100安。

11、单相交流调压电阻性负载电路的移相范围在0º-180º内，在电感性负载时移相范围在ф-180º内。

12、变频电路常用的换流方式有负载谐振换流、脉冲（强迫）换流两种。

13、逆变器环流指的是只流经逆变电源、逆变桥晶闸管而不流经负载的电流，环流可在电路中加电抗器来限制。

为了减小环流一般采用α大于β工作方式。

1、单相半控桥整流电路的二组触发脉冲依次相差A度。

A、180°，B、60°，c、360°， D、120°2、α为C度时，三相半波可控整流带电阻性负载，输出的电压波形处于连续和断续的临界状态。

A、0度，B，60度，C，30度，D，120度，3、在晶闸管触发电路中，若改变B的大小，则输出脉冲产生相位移动，达到移相控制的目的。

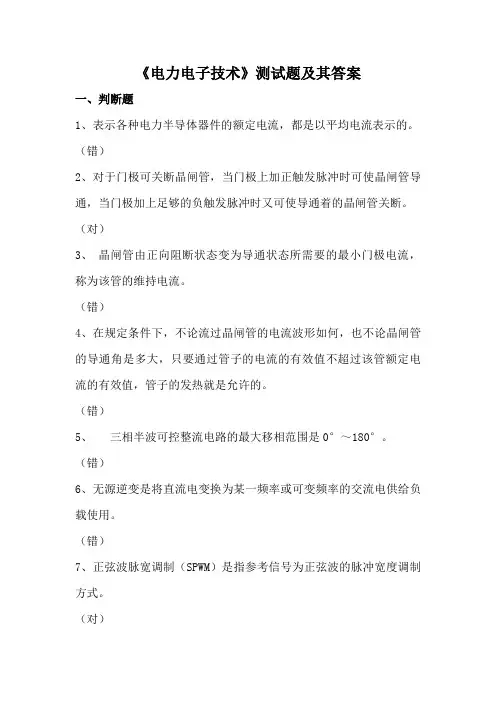

《电力电子技术》测试题及其答案一、判断题1、表示各种电力半导体器件的额定电流，都是以平均电流表示的。

（错）2、对于门极可关断晶闸管，当门极上加正触发脉冲时可使晶闸管导通，当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。

（对）3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流，称为该管的维持电流。

（错）4、在规定条件下，不论流过晶闸管的电流波形如何，也不论晶闸管的导通角是多大，只要通过管子的电流的有效值不超过该管额定电流的有效值，管子的发热就是允许的。

（错）5、三相半波可控整流电路的最大移相范围是0°～180°。

（错）6、无源逆变是将直流电变换为某一频率或可变频率的交流电供给负载使用。

（错）7、正弦波脉宽调制（SPWM）是指参考信号为正弦波的脉冲宽度调制方式。

（对）8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。

（错）9、斩波器的定频调宽工作方式，是指保持斩波器通端频率不变，通过改变电压脉冲的宽度来使输出电压平均值改变。

（对）10、电流型逆变器抑制过电流能力比电压型逆变器强，适用于经常要求起动、制动与反转拖动装置。

（对）11、三相桥式全控整流大电感负载电路工作于整流状态时，其触发延迟角的最大移相范围为0°～90°。

（对）12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管，两者的电流容量是相同的。

（错）13、晶闸管的正向阻断峰值电压，即在门极断开和正向阻断条件下，可以重复加于晶闸管的正向峰值电压，其值低于转折电压。

（对）14、在SPWM调制方式的逆变器中，只要改变参考信号正弦波的幅值，就可以调节逆变器输出交流电压的大小。

（对）15、在SPWM调制方式的逆变器中，只要改变载波信号的频率，就可以改变逆变器输出交流电压的频率16、若加到晶闸管两端电压的上升率过大，就可能造成晶闸管误导通。

（对）17、晶闸管整流电路中的续流二极管只是起到了及时关断晶闸管的作用，而不影响整流输出电压值及电流值。

电力电子技术试卷（含答案）一．填空（共15分，1分/空）1.电力电子技术通常可分为（）技术和（）技术两个分支。

2.按驱动电路信号的性质可以将电力电子器件分为（）型器件和（）型器件两类，晶闸管属于其中的（）型器件。

3.晶闸管单相桥式全控整流电路带反电动势负载E时（变压器二次侧电压有效值为U2，忽略主电路各部分的电感），与电阻负载时相比，晶闸管提前了电角度δ停止导电，δ称为（）角，数量关系为δ=（）。

4.三相桥式全控整流电路的触发方式有（）触发和（）触发两种，常用的是（）触发。

5.三相半波可控整流电路按联接方式可分为（）组和（）组两种。

6.在特定场合下，同一套整流电路即可工作在（）状态，又可工作在（）状态，故简称变流电路。

7.控制角α与逆变角β之间的关系为（）。

二．单选（共10分，2分/题）1．采用（）是电力电子装置中最有效、应用最广的一种过电流保护措施。

A.直流断路器B. 快速熔断器C.过电流继电器2．晶闸管属于（）。

A.不可控器件B. 全控器件C.半控器件3．单相全控桥式整流电路，带阻感负载（L足够大）时的移相范围是（）。

A．180OB.90OC.120O4．对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差（）度。

A.60B. 180C. 1205．把交流电变成直流电的是（）。

A. 逆变电路B.整流电路C.斩波电路三．多选（共10分，2分/题）1．电力电子器件一般具有的特征有。

A.所能处理电功率的大小是其最重要的参数B.一般工作在开关状态C.一般需要信息电子电路来控制D.不仅讲究散热设计，工作时一般还需接散热器2．下列电路中，不存在变压器直流磁化问题的有。

A.单相全控桥整流电路B.单相全波可控整流电路C.三相全控桥整流电路D.三相半波可控整流电路3．使晶闸管关断的方法有。

A.给门极施加反压B.去掉阳极的正向电压C.增大回路阻抗D.给阳极施加反压4．逆变失败的原因有。

A.触发电路不可靠B.晶闸管发生故障C.交流电源发生故障D.换相裕量角不足5．变压器漏抗对整流电路的影响有。

电力电子技术试题库答案一、填空题（每空1分，共20分）1．电力电子技术是利用（电力电子器件）对电能进行（控制、转换和传输）的技术.2、晶闸管是一种既具有（开关作用），又具有（整流作用）的大功率半导体器件。

3．电力电子技术研究的对象是（电力电子器件的应用）、（电力电子电路的电能变换原理）和电力电子装置的开发与应用。

.4. 电力二极管的主要类型有（普通二极管），（快恢复二极管）和肖特基二极管。

5、电力二极管的主要类型有普通二极管，（快恢复二极管）和（肖特基二极管）。

6、晶闸管的正向特性又有（阻断状态）和（导通状态）之分。

7、半控型电力电子器件控制极只能控制器件的（导通），而不能控制器件的（关断）。

8、电流的波形系数Kf指（电流有效值）和（电流平均值）比值。

9、电力晶体管是一种（耐高压）、（大电流）的双极型晶体管。

10、晶闸管有三个电极，分别是阳极，（阴极）和（门极或栅极）。

二、判断题（每题1分，共10分）1、晶闸管的门极既可以控制它的导通，也可以控制它的关断。

（错）2、晶闸管的门极既不能控制它的导通，也不能控制它的关断。

（错）3、晶闸管的门极可以控制它的导通，但不能控制它的关断。

（对）4、晶闸管的门极不可以控制它的导通，但能控制它的关断。

（错）5、额定电流为100A的晶闸管，允许通过的最大平均电流为157A。

（对）6、在室温下门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流为维持电流。

（对）7、在室温下门极断开时，晶闸管从较大的通态电流降至刚好能保持导通的最小阳极电流称为掣住电流。

( 错)8、在晶闸管加上触发电压，当元件从阻断状态刚好转为导通状态就去除触发电压，此时要保持元件导通所需要的最小阳极电流称为掣住电流。

（对）9、在晶闸管加上触发电压，当元件从阻断状态刚好转为导通状态就去除触发电压，此时要保持元件导通所需要的最小阳极电流称为维持电流。

（错）10、反励式变换器是指开关管导通时电源将电能转换为磁能储存在电感中，开关管截止时再将磁能转换为电能传送给负载。

电力电子技术测试题含参考答案一、单选题（共25题，每题1分，共25分）1.为了防止逆变失败，最小逆变角限制为（），单位为度。

A、10～15B、30～35C、40～45D、20～25正确答案：B2.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。

A、90°～180°B、0°～90°C、0°～180°正确答案：B3.具有自关断能力的电力半导体器件称为（）A、全控型器件B、不控型器件C、触发型器件D、半控型器件正确答案：A4.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。

A、0～90B、0～150C、0～120D、0～180正确答案：C5.逆变电路是一种（）变换电路。

A、AC/ACB、DC/ACC、DC/DCD、AC/DC正确答案：B6.IGBT属于（）控制型元件。

A、电流B、电压C、电阻D、频率正确答案：B7.180°导电型电压型三相桥式逆变电路，其换相是在如下哪种情形的上、下二个开关之间进行()。

A、不确定相B、同一相C、不同相D、固定相正确答案：B8.在晶闸管整流电路中，变压器二次侧所供给的有功功率P＝（）A、U2IdB、I2RdC、I2dRdD、UId正确答案：A9.电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂()A、各一只A、各二只B、共三只C、共四只正确答案：A10.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、90°B、150°C、180°D、120°正确答案：C11.电流型逆变器中间直流环节贮能元件是()。

A、电感B、蓄电池C、电动机D、电容正确答案：A12.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、干扰信号B、触发电流信号C、干扰信号和触发信号D、触发电压信号正确答案：A13.单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的作用是（）。

电力电子技术知识考核题库一、单选题1、（）出现前的时期可称为电力电子技术的史前期或黎明期。

[单选题] *A、电力二极管B、水银整流器C、晶闸管√D、IGBT2、（）属于全控型器件，它是MOSFET 和BJT的复合。

其性能十分优越，使之成为现代电力电子技术的主导器件。

[单选题] *A、电力二极管B、晶闸管C、GTOD、IGBT√3、（）是MOSFET 和GTO 的复合。

其目前也取得了相当的成功，已经获得大量应用。

[单选题] *A、SITB、晶闸管C、IGBTD、IGCT√4、晶闸管属于半控型器件，它的触发信号加在（）之间。

[单选题] *A、阳极与阴极B、门极与阴极√C、栅极与集电极D、栅极与发射极5、IGBT属于电压驱动型器件，它的驱动控制信号加在（）之间。

[单选题] *A、阳极与阴极B、门极与阴极C、栅极与集电极D、栅极与发射极√6、随着全控型电力电子器件的不断进步，电力电子电路的工作频率也不断提高，电力电子器件的（）也随之增大。

[单选题] *A、通态损耗B、断态损耗C、开关损耗√D、开通损耗7、电化学工业大量使用直流电源，电解铝、电解食盐水等都需要大容量（）。

[单选题] *A、整流电源√B、逆变电源C、直流斩波电源D、变频器8、以前的电梯大都采用直流调速系统，而近年来（）调速已成为主流。

[单选题] *A、斩波B、交流变相C、交流调压D、交流变频√9、轻型直流输电主要采用（）器件。

[单选题] *A、晶闸管B、电力MOSFETC、GTOD、IGBT√10、通信设备中的程控交换机所用的直流电源以前用晶闸管整流电源，现在已改为采用全控型器件的（）。

[单选题] *A、逆变电源B、直流斩波电源C、线性稳压电源D、高频开关电源√11、逆导IGBT相当于将一个IGBT 两端反并联一个（）。

[单选题] *A、快速二极管√B、晶闸管C、电力MOSFETD、GTO12、下列器件中，（）与SIT速度相当。

[单选题] *A、晶闸管B、GTOC、电力MOSFET√13、以下器件中，开关速度达几百kHZ，甚至高达1MHZ的是（）。

电力电子技术 试题（A ）注：卷面85分，平时成绩15分一、 回答下列问题1、下列器件的分类表中，将符合每一类别的全部选项添入表中。

（8分）选项：（根据选项填空时，只需写选项的代号，如：A,B,….） A. SCRF.电力二极管 。

2、判断下列各题的正确性，正确的打“√”，不正确的打“×”。

（6分）（1）某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压700V，则该晶闸管的额定电压是700V。

（）第 1 页（共 8 页）试题：电力电子技术班号：姓名：（2）对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。

（）（3）单相全控桥式变流电路，“阻感——反电势”负载，已知60β=o，2100U V=，50E V=,电路处于可逆变状态。

（）3、画出全控型器件RCD关断缓冲电路，并分析缓冲电路中各元件作用。

（6分）第 2 页 （共 8 页）试 题： 电力电子技术 班号： 姓名：二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下，回答下列问题。

1、画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图（要标明反电势极性）。

（5分）u uu 2、当该电路工作于整流状态时，设触发角60α=o 且负载电流连续，请在图中画出此时整流器 输出电压u d 和晶闸管电流1VT i 在一个周期内的波形。

（5分） i VT103、设该电路为大电感负载且工作于整流状态，V U 1002=，负载中E=47V ，Ω=5R ,当60α=o 时，试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流 平均值dVT I 。

（5分）第 3 页 （共 8 页）试 题：电力电子技术 班号： 姓名：三、H 型单极同频模式PWM 的功率转换电路如下图（a ）所示。

它由四个大功率IGBT 和四个续流二极管组成。

当控制指令0i u >时，1V 和2V 工作在交替开关状态，3V 截止关断 ，4V 饱和导通。

电力电子技术试题库（附答案）一、判断题（共100题，每题1分，共100分）1.触发脉冲具有一定的脉宽，前沿要陡。

（）A、正确B、错误正确答案：A2.有源逆变装置是把逆变后的交流能量送回电网。

（）A、正确B、错误正确答案：A3.在DC/DC变换电路中，可以采用电网换流方法。

（）A、正确B、错误正确答案：B4.单结晶体管触发电路结构简单、抗干扰能力强和运行可靠。

（）A、正确B、错误正确答案：A5.双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。

（）A、正确B、错误正确答案：A6.电流的波形系数是电流的有效值与平均值之比。

（）A、正确B、错误正确答案：A7.快速熔断器必须与其它过电流保护措施同时使用。

（）A、正确B、错误正确答案：A8.单相半波可控整流电路带电阻负载时的移相范围为0.5π。

（）A、正确B、错误正确答案：B9.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B10.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。

（）A、正确B、错误正确答案：B11.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。

（）A、正确B、错误正确答案：A12.两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。

（）A、正确B、错误正确答案：A13.在GTO、GTR、IGBT与MOSFET中，开关速度最快的是MOSFET，单管输出功率最大的是GTO，应用最为广泛的是IGBT。

（）A、正确B、错误正确答案：A14.触发脉冲必须具有足够的功率。

（）A、正确B、错误正确答案：A15.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。

（）A、正确B、错误正确答案：B16.三相半波可控整流电路也必需要采用双窄脉冲触发。

（）A、正确B、错误正确答案：B17.降压斩波电路斩波开关关断时，电感充电。

注：卷面85分，平时成绩15分1、下列器件的分类表中，将符合每一类别的全部选项添入表中。

（8分）选项：（根据选项填空时，只需写选项的代号，如：A,B,….）A.SCRF.电力二极管。

2、判断下列各题的正确性，正确的打“√”，不正确的打“×”。

（6分）（1）某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压700V，则该晶闸管的额定电压是700V。

（）第 1 页（共 8 页）试题：电力电子技术班号：姓名：（2）对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。

（）（3）单相全控桥式变流电路，“阻感——反电势”负载，已知60β=，2100U V=，50E V=,电路处于可逆变状态。

（）3、画出全控型器件RCD关断缓冲电路，并分析缓冲电路中各元件作用。

（6分）第 2 页（共 8 页）试题：电力电子技术班号：姓名：二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下，回答下列问题。

1、画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图（要标明反电势极性）。

（5分）3、设该电路为大电感负载且工作于整流状态，V U 1002=，负载中E=47V ， Ω=5R ,当60α=时，试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流u u u 2、当该电路工作于整流状态时，设触发角60α=且负载电流连续，请在图中画出此时整流器平均值dVTI。

（5分）第 3 页（共 8 页）试题：电力电子技术班号：姓名：三、H型单极同频模式PWM的功率转换电路如下图（a）所示。

它由四个大功率IGBT和四个续流二极管组成。

当控制指令iu>时，1V和2V工作在交替开关状态，3V截止关断，4V饱和导通。

设该电路工作在轻载情况下（a MU E≈），1V、2V、3V和4V的栅极激励电压如图（b）所示。

1、试画出电机电枢电压au和电枢电流a i波形图（可直接画在图(b) 上）。

一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L _________ I H。

2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________________________________。

3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM ________ U BO。

4、电阻负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_____，设U2为相电压有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________________________。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______________________。

7、晶闸管串联时，给每只管子并联相同阻值的电阻R是______________________________________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有______________二种方式。

9、抑制过电压的方法之一是用_____________________吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下二个开关元件之间进行。

11、改变SPWM逆变器中的调制比，可以改变_____________________________________________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是___________________________________________。

13、恒流驱动电路中抗饱和电路的主要作用是__________________________________________________。

14、功率晶体管缓冲保护电路中二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。

电力电子技术试题（第一章）一、填空题1、普通晶闸管内部有 PN结,，外部有三个电极，分别是极极和极。

1、两个、阳极A、阴极K、门极G。

2、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。

2、正向、触发。

3、、晶闸管的工作状态有正向状态，正向状态和反向状态。

3、阻断、导通、阻断。

4、某半导体器件的型号为KP50—7的，其中KP 表示该器件的名称为，50表示，7表示。

4、普通晶闸管、额定电流50A、额定电压100V。

5、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。

5、维持电流。

6、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会。

6、减小。

7、按负载的性质不同，晶闸管可控整流电路的负载分为性负载，性负载和负载三大类。

7、电阻、电感、反电动势。

8、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。

8、减小、并接、续流二极管。

9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。

要求管子的额定电流值要些。

9、小、脉冲、小、大。

10、单结晶体管的内部一共有个PN结，外部一共有3个电极，它们分别是极、极和极。

10、一个、发射极E、第一基极B1、第二基极B2。

11、当单结晶体管的发射极电压高于电压时就导通；低于电压时就截止。

11、峰点、谷点。

12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压，保证在管子阳极电压每个正半周内以相同的被触发，才能得到稳定的直流电压。

12、同步、时刻。

13、晶体管触发电路的同步电压一般有同步电压和电压。

13、正弦波、锯齿波。

14、正弦波触发电路的同步移相一般都是采用与一个或几个的叠加，利用改变的大小，来实现移相控制。

14、正弦波同步电压、控制电压、控制电压。

15、在晶闸管两端并联的RC回路是用来防止损坏晶闸管的。

15、关断过电压。

16、为了防止雷电对晶闸管的损坏，可在整流变压器的一次线圈两端并接一个或。

电力电子技术测试题（含参考答案）一、单选题（共30题，每题1分，共30分）1、相半波可控整流电路阻性负载，触发角大于30°，晶闸管各自导通不可能为（）。

A、60°B、180°C、30°D、90°正确答案：B2、选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以（）。

A、2.5～3倍B、1.5～2倍C、3～3.5倍D、2～2.5倍正确答案：B3、三相半波可控整流电路阻感负载，触发角移动范围为（）。

A、0º-180°B、0º-90°C、0º-120°D、0º-150°正确答案：B4、下面选项中属于晶闸管派生器件的是（）。

A、绝缘栅双极晶体管B、门极可关断晶闸管C、电力晶体管D、电力场效应晶体管正确答案：B5、不带二极管续流的单相全控桥式整流电路阻感负载最大触发角度是（）。

A、360°B、0°C、180°D、90°正确答案：D6、通过控制触发脉冲的相位来控制直流输出电压大小的方式称为相位控制方式称为（）。

A、频率控制B、电力控制C、相位控制D、斩波控制正确答案：C7、三相桥式全控整流电路，共阳极组的晶闸管是（）。

A、VT1，VT3，VT4B、VT2，VT4，VT6C、VT1，VT3，VT5D、VT1，VT2，VT5正确答案：B8、逆导晶闸管是将（）反并联在同一管芯上的功率集成器件。

A、晶闸管与MOSFETB、二极管与晶闸管C、GTR与GTOD、GTR与MOSFET正确答案：B9、升降压斩波电路，当导通比a（）时，可以实现升压。

A、0<a<1/2B、1<a<2C、2<a<3D、1/2<a<1正确答案：D10、（）不属于换流技术。

A、逆变B、电力电子器件制造C、整流D、斩波正确答案：B11、α大于 ( ) 度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于断续状态。
