斜管沉淀池计算书一、已知条件1、设计水量:6000m3/d2、自用水系数: 1.13、清水上升流速:2mm/s,实际上升流速1.86mm/s4、蜂窝斜管内切圆直径:30mm,倾角60度。
6、颗粒沉淀速度:0.3mm/s7、分成两组每组水量:3300m3/d组数2组二、设计计算1、单池设计水量Q=3300m3/d=0.0382m3/s2、清水区面积A=19.1m2其中斜管结构占面积按8%计,即有效系数φ=0.92A=20.76m23、为配合沉淀池尺寸采用:沉淀池净宽B= 4.2m沉淀池长度:L= 4.9m尺寸调整L= 4.9m4、沉淀池面积B×L=20.58m2沉淀负荷q= 6.7m3/(m2·h),规范:5.0~9.0m3/(m2·h)管内流速v0v0=v/sinθ= 2.3mm/s考虑到水量波动,采用v0=3mm/s斜管长度ll=d×(1.33v0-μsinθ)/μcosθ=562.4mm考虑管端紊流、积泥等因素,过渡区l'=250mm斜管总长L=l+l'=812.4mm,按1000mm 计复核管内雷诺数及沉淀时间水力半径R=d/4=7.5mm=0.75cm管内流速v0=0.23cm/s运动粘度ν=0.01cm/s(当t=20℃时)Re=Rv0/ν=17.3沉淀时间T=L/v0=433s =7.22min(沉淀时间T一般在4~8min之间)5、池高超高0.55m清水区高度 1.13m斜管高度0.87m布水区高度(沉淀池底到斜管支撑) 1.55m排泥区高度0.7m总高H= 4.8m采用 4.8m6、沉淀池进口采用穿孔花墙花墙厚300mm,砌块300×300,孔洞150×150,孔距300水流通过花墙流速采用0.1m/s穿孔花墙净面积A=0.382m2,取0.40m采用150×150方形孔:横向间距300D=0.15m孔眼数n=17.8个实际采用18个实际流速v=0.094m/s,峰值系数 1.5,v=0.141m/s。
斜管沉淀池设计 本设计采用穿孔排泥管排泥(每八小时一次),升流式异向流斜管池,斜管材料采用聚氯乙烯塑料,设计流量不大,故采用一个沉淀池。
一、 设计参数1、表面负荷 h m m q ./523=2、斜管(蜂窝状正六边形) 内切圆直径d=25mm3、配水区高度 4h =1000mm4、清水区高度 2h =1000mm5、超高 1h =300mm6、斜管区面积利用系数 α=0.917、斜管长度 1000mm8、安装倾斜角 60°9、斜管区沉降高度 3h =m 870.0231=⨯ 10、污泥斗高度 5h =800mm二、设计计算1、设计流量s m s l K N Q /2.0/2006.1360024600001803600241803==⨯⨯⨯=⨯⨯⨯= 2、清水面积315891.05136002.0m q n Q A =⨯⨯⨯=⨯⨯=α 3、池子采用正方形 边长m A a 5.12==4、池内停留时间()min 44.22605870.16023=⨯=⨯+=q h h t 5、污泥斗计算城市每八小时污泥量:3161000248600008.01000m SNT V w =⨯⨯⨯== 每天平均污泥量: 348m故采用五个泥斗,污泥斗梯形横截面上底长mm r 25001=,下底长为mm r 9002=污泥斗体积: ()52215⨯⨯+=a r r h V ()38555.1229.05.28.0m =⨯⨯+⨯=>348m ,满足要求。
6、池的深度m h h h h h H 97..38.01870.013.054321=++++=++++=7、进水为使配水均匀采用穿孔配水墙配水采用方孔,边长200mm ,采用3行孔,每行15个孔。
行孔心距400mm ,列孔心距879mm 核算流速:s m s m v /15.0/11.0452.02.02<=⨯=,满足要求。
8、集水系统a 、集水槽沿池子长方向,布置八条穿孔集水槽,槽底平坡,集水槽长为12.5m 没,中心距为d=1560812500=mm ,槽宽为 250mm ,槽高400mm ,集水槽双向开孔,孔径d=25mm ,每侧孔数83个,孔距150mm 。
斜板管沉淀池的设计计算在设计斜板管沉淀池时,需要考虑到污水流量、污水水质、沉淀效果等因素。
下面将详细介绍斜板管沉淀池的设计计算。
一、斜板管沉淀池的原理和构造斜板管沉淀池是一种常见的沉淀设备,其主要原理是利用重力沉淀和斜板管的作用来实现固液分离。
污水经过斜板管沉淀池后,固体颗粒会沉淀到底部,而清水则从上部倾流出去。
斜板管沉淀池通常由一个沉淀池和内部设置的一系列斜板管组成。
二、斜板管沉淀池的设计参数1.污水流量:污水流量是设计斜板管沉淀池的重要参数之一、通常使用的单位是立方米/小时(m³/h),可以通过测量或计算得到。
2.污水水质:污水中的悬浮物含量和颗粒大小对沉淀效果有着重要影响。
一般通过测量悬浮物含量来确定污水的水质。
3.沉淀效果:沉淀池的设计应该达到一定的沉淀效果,常用参数是沉淀效率。
通常情况下,沉淀效率要求为90%以上。
4.斜板管参数:斜板管的长度、斜度和数量都是影响沉淀效果的重要因素。
斜板管的长度和斜度需要根据污水的水质、流量等参数来确定。
三、斜板管沉淀池的设计计算方法1.计算沉淀池的尺寸:首先要根据污水流量和停留时间来确定沉淀池的尺寸。
停留时间是指污水在沉淀池中停留的时间,一般根据水质和沉淀效果来确定,通常取值在1-3小时之间。
2.计算斜板管长度和斜度:斜板管的长度和斜度要根据沉淀池的尺寸和设计要求来确定。
一般情况下,斜板管的长度为沉淀池的总长度的3-6倍,斜度为沉淀池的总高度的1-4倍。
根据具体污水水质和要求可以进行微调。
3.计算斜板管数量:斜板管沉淀池中斜板管的数量一般取决于污水的流量和沉淀效果要求。
通常情况下,斜板管的数量应该能够保证污水在斜板管沉淀池中停留的时间达到设计要求。
四、斜板管沉淀池的设计注意事项1.对于不同水质和要求的污水,斜板管沉淀池的设计参数可能会有所差异。
因此,在设计斜板管沉淀池时应注意根据实际情况进行调整。
2.在斜板管沉淀池的设计过程中,应考虑沉淀池的排放口设置,以确保清水排放的质量。
工程名称:斜管沉淀池设计计算一、已知条件处理水量Q=195000 m3/d斜管沉淀池分两组颗粒沉降速度µ=0.35 mm/s清水区上升流速:v=2.5mm/s采用塑料片热压六边形蜂窝管,管厚=0.4mm,边距d=30mm,水平倾角θ=600。
二、设计计算1.每组沉淀池的流量Q:Q=195000/2 m3/d=97500 m3/d=1.13 m3/s2.清水区面积:A=Q/v=1.13/0.0025=452 m2 ,其中斜管结构占用面积按3%计,则实际清水区需要面积:A/=452×1.03=465.6 m2为了配水均匀,采用斜管区平面尺寸为15.8m×29.5,使进水区沿29.5m长一边布置。
3.斜管长度L管内流速:v=v/sinθ=2.5/sin600=2.5/0.866=2.89mm/s-µsinθ)d/µcos600=(1.33×2.89-0.35×斜管长度:L=(1.33 v0.866)d30/0.35×0.5=607mm考虑管端紊流、积泥等因素,过渡区采用250mm斜管总长:L/=250+607=857,按1000mm计4.池子高度:采用保护高度:0.3m工程名称:清水区:1.2m布水区:1.2m穿孔排泥斗槽高:0.8m斜管高度:h=L/sinθ=1×sin600=0.87m池子总高:H=0.3+1.2+1.2+0.8+0.87=4.37m5.沉淀池进口采用穿孔墙,排泥采用穿孔管,集水系统采用穿孔管,以上各项计算均同一般沉淀池或澄清池设计。
6.复算管内雷诺数及沉淀时间:/ξRe=Rv式中水力半径:R=d/4=30/4=7.5mm=0.75cm=0.289cm/s管内流速:v运动黏度:ξ=0.01cm2/s(当t=200C时)Re= 0.75×0.289/0.01=21.68沉淀时间:T= L// v=1000/2.89=346s=5.77min(沉淀时间T一般在4~8min之间)。
斜管沉淀池设计计算(水厂)斜管沉淀池设计计算1、清水区面积A2110001.1==63.02m824Q A q 式中:2332m m 5~9m /m h,A Q q ——清水区面积,;——单组斜管沉淀池的设计流量,;——斜管沉淀池的液面负荷,北方寒冷地区宜取低值。
2、清水区实际面积A263.0267.77m 0.93A A 式中:2m 0.92~0.950.79~0.86A ——清水区的实际面积,;——有效系数(或利用系数),指斜管区中有效过水面积(总面积扣除斜管的结构面积)与总面积之比。
由于材料厚度和性状的不同的而已,塑料与纸质六边形蜂窝斜管的有系数为,石棉水泥板的有效系数为。
3、清水区宽B同絮凝池。
通常,为保证排水均匀,清水区宽B 沿絮凝池的长边布置。
即是清水区宽为:10.8mB 4、清水区长L6.28mAL B 5、斜管长取斜管长为1ml 斜管支撑系统采用钢筋混凝土梁——角钢——扁钢的方式制作。
等边角钢对中置于钢筋混凝土上,两侧电焊连接,角钢与扁钢垂直搁置并在接头处的扁钢两侧焊牢固,钢筋混凝土两端与池壁现浇。
6、沉淀池水力校核斜管内流速取为 3.5mm /(3~10mm /)s s 一般为Re =56<500管内流速水力半径/运动粘度,要求,满足。
2-5=765.63>10Fr 管内流速,要求,满足。
水力半径运动粘度7、沉淀池池高H12345=0.3+1.2+0.87+1.6+0.54=4.51mH h h h h h 式中:12233114450.3m;1.0m;=sin (m),601.5mm h h h h h l l h h h o——超高,取为——清水区高度,《室外给水设计规范》要求——斜管区高度,,为斜管长为斜管放置倾角,通常为;——配水区高度,《室外给水设计规范》要求——泥斗高,。
8、沉淀池出口设计—集水系統目前采用的办法多为集水槽出水。
断面为矩形的集水槽,采用淹没式孔口集水方式。
斜管沉淀池设计计算(水厂)斜管沉淀池设计计算1、清水区面积A211000 1.1==63.02m 824Q A q ⨯=⨯ 式中:2332m m 5~9m /m h,A Q q ⋅——清水区面积,;——单组斜管沉淀池的设计流量,;——斜管沉淀池的液面负荷,北方寒冷地区宜取低值。
2、清水区实际面积A '263.0267.77m 0.93AA α'=== 式中:2m 0.92~0.950.79~0.86A α'——清水区的实际面积,;——有效系数(或利用系数),指斜管区中有效过水面积(总面积扣除斜管的结构面积)与总面积之比。
由于材料厚度和性状的不同的而已,塑料与纸质六边形蜂窝斜管的有系数为,石棉水泥板的有效系数为。
3、清水区宽B同絮凝池。
通常,为保证排水均匀,清水区宽B 沿絮凝池的长边布置。
即是清水区宽为:10.8m B =4、清水区长L6.28m A L B'== 5、斜管长取斜管长为1m l =斜管支撑系统采用钢筋混凝土梁——角钢——扁钢的方式制作。
等边角钢对中置于钢筋混凝土上,两侧电焊连接,角钢与扁钢垂直搁置并在接头处的扁钢两侧焊牢固,钢筋混凝土两端与池壁现浇。
6、沉淀池水力校核斜管内流速取为3.5mm /(3~10mm /)s s 一般为Re =56<500=⨯管内流速水力半径/运动粘度,要求,满足。
2-5=765.63>10Fr =⨯管内流速,要求,满足。
水力半径运动粘度7、沉淀池池高H12345=0.3+1.2+0.87+1.6+0.54 =4.51mH h h h h h =++++式中:12233114450.3m; 1.0m;=sin (m),601.5m m h h h h h l l h h h αα≥⋅≥——超高,取为——清水区高度,《室外给水设计规范》要求——斜管区高度,,为斜管长为斜管放置倾角,通常为;——配水区高度,《室外给水设计规范》要求——泥斗高,。

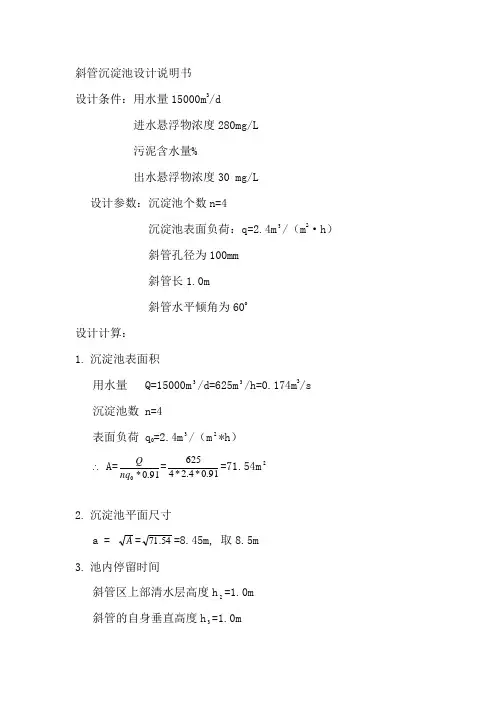

斜管沉淀池设计说明书设计条件:用水量15000m 3/d进水悬浮物浓度280mg/L污泥含水量%出水悬浮物浓度30 mg/L设计参数:沉淀池个数n=4沉淀池表面负荷:q=2.4m 3/(m 2·h )斜管孔径为100mm斜管长1.0m斜管水平倾角为60o设计计算:1. 沉淀池表面积用水量 Q=15000m 3/d=625m 3/h=0.174m 3/s沉淀池数 n=4表面负荷 q 0=2.4m 3/(m 2*h )A=91.0*0nq Q =91.0*4.2*4625=71.54m 2 2. 沉淀池平面尺寸 a =A =54.71=8.45m, 取8.5m3. 池内停留时间斜管区上部清水层高度h 2=1.0m斜管的自身垂直高度h 3=1.0m∴ t =q h h 60*)(32+=4.260*)11(+=50min 4. 污泥部分所需容积污泥储存时间T=24h进水悬浮物浓度 C 1=280mg/L=⨯ t/m 3出水悬浮物浓度C 2=30 mg/L=⨯ t/m 3污泥密度 γ=1t/m 3污泥含水率 o =%∴ V==⨯⨯⨯⨯-⨯⨯=----4975.0-1124)1003.01028.0(625)1()(33021)(n T C C Q ργ37.5m 35. 污泥斗容积在底部设方形的集泥斗,上面积边长为a 1=8.5m,下面积边长取a 2=1.0m, 斜坡度为50ο∴ h 5=(2221a a -)=(2125.8-)⨯=4.47m ,取4.5m ∴ V 1=(2a 12+2a 1a 2+2a 22)=65.4⨯++212)=122.63m 3则污泥斗的容积为 V 1=122.63m 3Θ V 1>V∴ 可以满足储存污泥要求6. 沉淀池的总高度沉淀池超高h 1=0.3m沉淀池底部缓冲层h 4=1.0m∴ H=h 1+h 2+h 3+h 4+h 5=++++=7.8m7. 进水流入槽、布水孔设计采用条形平底槽, 等距设布水孔: 孔尺寸200mm 200mm 流入槽:设流入槽宽 B=1.0m ,槽中流速取 v=0.25m/s 。
1.已知条件:进水量Q=5万吨/天=自用水系数=5%则进水量Q'=0.608m 3/s=单座Q1=0.304m 3/s =清水区上升流速= 1.3mm/s 取颗粒沉降速度=0.3mm/s 取SS与NTU相关系数为1.2进水NTU=50=60出水NTU=3=3.6管厚=0.4mm 边距=35mm 水平倾角=60°2.单池计算a.清水区面积A=233.71m 2则实际清水区面积A'=240.72m 2取池宽B=12m 则池长L=20.06m 取L=20.50m b.斜管长度L管内流速V 0= 1.50mm/s 斜管长度L=405.22mm250mm则斜管总长L’=655.22mm采用塑料片热压六边形蜂窝管设计斜管沉淀池座数为2座斜管沉淀池设计计算在满足考虑管端紊流积泥,过渡区管长采用其取L’=800mm c.排泥计算每日沉淀池干污泥量G=1.481t取污泥含水率=98%取污泥密度ρ=1.03t/m 3每日沉淀池湿污泥体积V 湿=71.87m 3则每次排泥量V’=11.98m3取V’=12.0m 3单斗排泥量V 单= 6.0m 3取泥斗下底面面积F 1=0.6m 2泥斗上底面面积F 2=5.0m 2泥斗高h 1=2.5m 2则泥斗贮泥部分体积V 1=6.11m 3取刮泥板高h 2=0.1m 刮泥板宽b 2=6.0m 刮泥板行进速度V 2= 1.0m/min 两台刮泥机一个工作循环刮泥量V 刮= 1.37m 3刮泥机一个工作循环所需时间T 刮=41.00min 取排泥管直径d=200mm 取排泥时间t 排= 1.5h 则排泥流速V 泥=0.04m/s采用双钢丝绳牵引刮泥机,卷扬机平台置于沉淀池中部于进水端设置两座污泥斗设计每天排泥6次,则每隔4小时刮泥一次大于单斗=0.3md.沉淀池高度采用保护高h保= 1.2m清水区高h清布水区高h= 1.5m布污泥斗高h斗= 2.5m斜管高0.69m沉淀池总高H= 6.19m e.复核Re及沉淀时间T水力半径R=8.75mm=0.875cm管内流速V0=0.15cm/s取运动黏度ν=0.01cm2/s则雷诺数Re=13.13沉淀时间T=532.94s=8.88min0.579m3/s2187.50m3/h1093.75m3/hmg/Lmg/L其中斜管结构占用面积按3%计在满足配水均匀条件下,使进水沿池宽方向布置于单斗排泥量6.0满足排泥要求。
斜管沉淀池设计计算
一、斜管沉淀池的尺寸计算
1.总高度计算公式:
H总=H2-H1+H悬-h连
其中,H总为总高度,H2为池体深度,H1为污泥底排底高度,H悬为悬浮物浓度高度,h连为连管的高度。
2.斜管长度计算公式:
Ls=H总-H悬
其中,Ls为斜管长度。
3.斜管直径计算公式:
Ds=K*Ls
其中,Ds为斜管直径,K为常数,可根据经验值选择。
二、斜管沉淀池的悬浮物沉降速度计算
悬浮物的沉降速度是斜管沉淀池设计中的重要参数,可以使用Stokes定律计算,公式如下:
Vs=(2*g*(ρs-ρm)*d^2)/(9*η)*(1-ρm/ρw)
其中,Vs为悬浮物的沉降速度,g为重力加速度,ρs为悬浮物颗粒密度,ρm为介质密度,d为悬浮物颗粒直径,η为介质黏度,ρw为水密度。
三、斜管沉淀池的流量计算
1.斜管污水处理流量计算公式:
Q=V*A*n
其中,Q为污水处理流量,V为平均水流速度,A为管道截面积,n为
管道数量。
2.斜管沉淀流量计算公式:
Qs=Q*(1-ηr)
其中,Qs为斜管沉淀流量,Q为污水处理流量,ηr为沉淀率。
四、斜管沉淀池的沉淀时间计算
沉淀时间是指水在斜管沉淀池中停留的时间,可以通过以下公式计算:t=V/Qs
其中,t为沉淀时间,V为池体体积,Qs为斜管沉淀流量。
以上是斜管沉淀池设计计算的基本内容,但实际设计中还需要根据工
程要求和实际情况进行具体参数的选择和优化。
同时,在进行设计计算时,还需考虑其他影响因素,如泥水比、悬浮物浓度、出水浊度等,以保证沉
淀效果和处理效果的达到要求。
蜂窝斜管沉淀池的设计计算斜板斜管沉淀池的设计参数:(1)斜板(管)之间间距一般不小于50mm,斜板(管)长一般在1.0-1.2m左右;(2)斜板的上层应有0.5-1.0m的水深,底部缓冲层高度为1.0m。
斜板(管)下为废水分布区,一般高度不小于0.5m,布水区下部为污泥区;(3)池出水一般采用多排孔管集水,孔眼应在水面以下2cm处,防止漂浮物被带走;(4)废水在斜管内流速视不同废水而定,如处理生活污水,流速为0.5-0.7mm/s。
(5)斜板(管)与水平面呈60°角,斜板净距(或斜管孔径)一般为80~100mm。
异向流斜板(管)沉淀池的设计计算式可由如下分析求的。
假定有一个异向流沉淀单元,倾斜角为a,长度为l,断面高度为d,宽度为w,单元内平均水流速度v,所去除颗粒的沉速为u0,如下图所示。
当颗粒由a移动到b被去除,可理解为颗粒以v的速度上升l+l1的同时以u0的速度下沉l2的距离,两者在时间上相等,即沉淀单元长度沉淀单元的断面面积为dw,则单元所通过的流量为:式中lw实际上即为沉淀单元的长与宽方向的面积,lwcosα即为斜板在水平方向投影的面积,可用af代替。
dw代表沉淀单元的断面积,dw/sinα即为沉淀池水面在水平方向的面积,可用a表示,这样即可得q=u0(af+a)如果池内有n个沉淀池,并且考虑斜板(管)有一定的壁厚度,池内进出口影响及板管内采用平均流速计算时,上式可修正得沉淀池设计流量:Q=ηu0(Af+A)式中:η——系数0.7,一般范围0.75-0.85;Af——斜板(管)沉淀池所有斜壁在水平方向的投影面积,A=naf;A——沉淀池水面在水平面上的投影面积。
即异向流斜板(管)沉淀池的截留速度:一个斜板单元的理论流量:q=u0(af-a)斜板沉淀池设计流量:Q=ηu0(Af-A)即同向流斜板(管)沉淀池的截留速度:横向流斜板(管)沉淀池的沉淀情况如下图,由相似定律得:式中af为沉淀单元的表面积。
环保设备课程作业作业1:斜板沉淀池设计计算采用异向流斜板沉淀池1.设计所采用的数据①由于斜板沉淀池在絮凝池之后,经过加药处理,故负荷较高,取q=3.0mm/s②斜板有效系数η取0.8,η=0.6~0.8③斜板水平倾角θ=60°④斜板斜长 L=1.2m⑤斜板净板距 P=0.05m P一般取50~150mm⑥颗粒沉降速度μ=0.4mm/s=0.0004m/s2.沉淀池面积式中 Q——进水流量,m3/dq——容积负荷,mm/s3.斜板面积η需要斜板实际总面积为4.斜板高度°5.沉淀池长宽设斜板间隔数为N=130个则斜板部分长度为°斜板部分位于沉淀池中间,斜板底部左边距池边距离l2=0.1m,斜板底部右边距池边距离l3=0.8m,则池长L=7.5+0.1+0.8=8.4m池宽B=校核:,符合故沉淀池长为8.4m ,宽为9.2m ,从宽边进水。
6.污泥体积计算排泥周期T=1d()()()()61232410020000200201010090100110096Q C C TV m nγρ--⨯⨯⨯-⨯⨯===-⨯-污泥斗计算设计4个污泥斗,污泥斗倾斜角度为67°,污泥斗下底面长a=0.4m ,上底面长b=2.1m 。
5 2.10.4tan tan 6722222b a h m θ⎛⎫⎛⎫=-=-︒= ⎪ ⎪⎝⎭⎝⎭污泥斗总容积: 3150.4 2.1249.29222a b V h n L m ++=⨯⨯⨯=⨯⨯⨯=>V=90m 3,符合要求。
7.沉淀池总高度123450.3 1.0 1.0 1.0 2.0 5.3H h h h h h m =++++=++++=式中 h 1——保护高度(m ),一般采用0.3-0.5m ,本设计取0.3m ; h 2——清水区高度(m ),一般采用0.5-1.0m ,本设计取1.0m ; h 3——斜管区高度(m );h 4——配水区高度(m ),一般取0.5-1.0m ,本设计取1.0m ; h 5——排泥槽高度(m )。
污水部分
日平均水量(m3/h) 6.25
进水COD浓度(mg/l)500
出水COD浓度(mg/l)50
进水悬浮物浓度(mg/l)300
出水悬浮物浓度(mg/l)30
池子数量n(座)1
设计表面负荷(m3/(m2.h)3可以取到3-6
1、池子的水面面积F(m2) 2.2893772890.91为斜板区面积利用系数
2.1、圆形池的直径D(m) 1.707748281
2.2、方形池边长a(m) 1.513068832
斜管区上部水深h2(m)0.5一般取0.5-1
斜管高度h3(m)1一般取1-1.2
3、池内水力停留时间t(h)0.5
污泥部分
每人每日污泥量S(L/(人.d)0.8一般取0.3-0.8
设计人口数N(个)200
污泥室储泥周期T(d)0.5
4.1、污泥部分所需的容积V(m3)0.08算法1(根据人口数计算)污泥密度γ(t/m3)1大约值为1
污泥含水率ρ0(%)98%
4.2、污泥部分所需的容积V(m3)0.020450414算法2(根据污泥浓度计算)污泥斗高度h5(m)0.5
污泥斗上部半径R(m)0.85387414
污泥斗下部半径r1(m)0.25
污泥斗下部边长a1(m)0.5
5.1、污泥斗容积V1(m3)0.525986415圆锥体
5.2、污泥斗容积V1(m3)0.549318618方锥体
超高h1(m)0.3
斜管区底部缓冲层高度h4(m)0.6一般取0.6-1.2m
6、沉淀池总高度H(m) 2.9
用系数
人口数计算)污泥浓度计算)。
斜管沉淀池设计方案
1.二层池改建说明
二沉池设在生物处理构筑物的后面,用于沉淀去除活性污泥或腐殖污泥取消MBR膜池,增加三个二次沉淀池,更好的对污水的处理、沉淀,达到排放要求。
再改建好氧区,各部分,多增加回流部分,充分利用污泥,并增设添加药剂管道。
池体结构复杂、设备安装和使用精度要求高,必须保证池体结构具有相当高的尺寸、标高和公差配合要求,以便顺利安装和保证正常使用,例如反应区池壁的标高、角度和斜板的平直度;过墙柔性套管的位置和标高以及平直度;各种设备基础、预埋螺栓轴线及位置和尺寸均需精确无偏差,反应区、集泥槽底部工艺混凝土的坡度控制、位置尺寸等必须精确控制。
池体平面为矩形,进口设在池长的一端,一般采用淹没进水孔,水由进水渠通过均匀分布的进水孔流入池体,进水孔后设有挡板,使水流均匀地分布在整个池宽的横断面。
沉淀池的出口设在池长的另一废水沉淀池端,多采用溢流堰,以保证沉淀后的澄清水可沿池宽均匀地流入出水渠。
堰前设浮渣槽和挡板以截留水面浮渣。
水流部分是池的主体。
池宽和池深要保证水流沿池的过水断面布水均匀,依设计流速缓慢而稳定地流过。
污泥斗用来积聚沉淀下来的污泥,多设在池前部的池底以下,斗底有排泥管,定期排泥。
【构造】
根据水流和泥流的相对方向,可将斜板斜管沉淀池分为异向流(逆向流)、同流向和测向流(横向流)三种类型,其中异向流,应用的最广。
异向流的特点:水流向上、泥流向下,倾角60度。
初步设定为横向流。
【斜管沉淀池的排泥】
斜管沉淀池由于单位面积出水量高,因而泥量亦相应增加,与普通平流式沉淀池相比,每单位面积的积泥量,将增加好几倍,积泥分布在整个底板上,虽比较均匀,但积泥不及时排除将会严重影响出水水质。
常用的排泥措施:
A机械刮泥;适用于大型斜板沉淀池,管理简单,可以自动控制。
但加工维修困难,某些部件质量尚未过关,容易发生故障,影响使用,在国内积累经验上不多,有待提高和巩固。
B穿孔管排泥;应用于平流沉淀池已有相当历史,目前用于斜板沉淀池也不少,但须严格管理,不然容易堵塞,
造成排泥困难,影响沉淀效果。
适用于中小水量的斜板沉
淀池,面积小,管长不大条件下。
C多斗式排泥比穿孔管排泥较易控制管理,且不易堵塞,
适用于中小型斜板沉淀池,但斗深增加池壁高度,影响土
建造价。
2.设计参数及要求
▲升流式异向流斜管沉淀池的表面负荷,一般可比普通沉淀池的设计表面负荷提高一倍左右。
对于二次沉淀池,应以固体负荷核算。
▲斜管孔径采用80~100mm。
▲斜管斜长采用~。
▲斜管倾角采用60°。
▲斜管区底部缓冲层高度,采用。
▲斜管区上部水深,采用~。
▲进水方式一般采用穿孔墙整流布水,出水方式一般采用多槽出水,在池面上增设几条平行的出水堰和集水槽,以改善出水水质,加大出水量。
▲斜管沉淀池采用重力排泥。
每日排泥次数至少1~2次,或连续排泥。
▲池内停留时间:初次沉淀时不超过30min。
斜管沉淀池应设斜管冲洗设施。
5.斜管沉淀池设计计算
设计条件:用水量800m3/d 左右
设计参数:沉淀池个数n=3
沉淀池表面负荷:q=(m2·h)
斜管孔径为100mm
斜管水平倾角为60°
设计计算:
1. 沉淀池表面积
用水量 Q=800m3/d=h=s 沉淀池数 n=3
(1)主要尺寸计算
1)池表面积: A=q
Q 'm ax 式中:A ——池表面积,m 2;
Q max ——最大设计流量,m 3/s ;
q '——水力表面负荷,本设计m
2·h 。
∴A=0
.1530001.0⨯= 2. 沉淀池平面尺寸 a =√A=2m .
池内停留时间
斜管区上部清水层高度h2=
斜管的自身垂直高度h3=
t =(h2?h3)*60
q=(1?1)*60/1=120min
4. 污泥部分所需容积
污泥储存时间T=24h
进水悬浮物浓度 C1=280mg/L=?10-3 t/m3
出水悬浮物浓度C2=30 mg/L=?10-3 t/m3
污泥密度γ=1t/m3
污泥含水率
o=%
V=Q(C1?C2)T/
?(1??0)n???10??10?3)?24/(1?()?4)?
5. 污泥斗容积
在底部设方形的集泥斗,上面积边长为a1=5m,下面积边长取a2=, 斜坡度为50°
? h5=(a1/2?a2/2)tan50°=(5/2 ?1/2)tan50°=2m
V1=h5(2 a12+2a2a1+2a22)/6=30m3
则污泥斗的容积为 V1=30m3
? V1>V
可以满足储存污泥要求?
6. 沉淀池的总高度
沉淀池超高h1=
沉淀池底部缓冲层h4=
? H=h1+h2+h3+h4+h5=++++2=
7. 进水流入槽、布水孔设计
采用条形平底槽, 等距设布水孔:孔尺寸200mm200mm
6.斜管填料安装方法
斜管填料按材质可以分为PVC、聚丙烯、乙丙共聚斜管填料等。
特别是乙丙共聚斜管填料、韧性强、组装强度好、不变形、不脆裂、抗老化、使用寿命长
【产品特点】
斜管填料按材质可以分为聚氯乙烯、聚丙烯、乙丙共聚斜管填料等。
特别是聚丙烯斜管填料、韧性强、组装强度好、不变形、不脆裂、抗老化、使用寿命长。
1. 湿周大,水力半径小。
2. 层流状态好,颗粒沉降不受絮流干扰。
3. 当斜管管长为1米时,有效负荷按3-5t/m2?h设计。
V0控制在范围内,出水水质最佳。
4. 在取水口处采用蜂窝斜管,管长~米时,可在50-100kg/m3泥砂含量的高浊度中安全运行处理。
5. 采用斜管沉淀池,其处理能力是平流式沉淀池的3-5倍,加速澄清池和脉冲澄清池的2-3倍。
直管特点
1、处理效率高于活性污泥法,一般水力负荷为300-500m3/
m2?d,有机负荷为2000-5000g/ m3,因此缩小了占地面积。
2、曝气强度低于活性污泥法,且不需污泥回流,故能降低动力消耗及简化管理。
3、污泥量少,减少了污泥脱水等后处理工作量。
4、产生的污泥沉降性好,有利于后段悬浮物的去除。
5、适应性强,能适应不同水质的范围大,对水质、水量突变的冲击负荷的忍耐力强,维持稳定的处理效果。
【适用范围】
斜管主要用于各种沉淀和除砂作用。
它适用范围广,处理效果高,占地面积小等优点。
适用于进水口除砂,一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理,即适用于新建工程,又适用于现有旧池的改造,均能取得良好的经济效益。
直管主要用于生物滤池的高负荷生物滤池、淹没式生物滤池(又称接触氧化池)以及生物转盘的微生物载体,对工业有机废水和城市污水进行生化处理。
【安装程序】
1、沉淀池底部排泥管安装
斜管沉淀池安装顺序从底部开始,先完成最底部的排泥管道系统的安装,确保排泥管道开孔符合设计要求、固定牢靠,检查无误后,才允许进入下一道安装工序。
2、完成填料支架安装
根据斜管沉淀池填料支架安装施工图,先将填料支架安装到位,检查所有焊接结点牢靠、支架强度足以承受填料重量,并在支架表面完成防腐处理;
3、完成斜管填料烫接
按斜管填料的烫接方法将每一个斜管填料包装作为一个单独的烫接单元,一个单元完成烫接后为1 m2,烫接完成后在场地上整齐堆放(保留少量的散片备用)。
4、斜管填料池内组装
将烫接后的填料单元在填料支架上部自左向右进行组装。
始终保持60°角不变,每一单元顺序组装时要适当压紧,组装到最右侧时若尺寸不是正合适,需要根据尺寸用散片斜管填料烫接后进行组装直至全部到位。
5、斜管填料上部固定
由于斜管填料比重为略小于水,斜管填料在池内组装到位后需要在填料上方自左向右方向拉上 10mm的圆钢进行加固(每个单元填料上部要求有两根圆钢通过),圆钢两端在沉淀池池壁上可靠固定,安装圆钢后可以很好地防止斜管填料在初期使用时有可能发生的松动上浮现象,圆钢采用环氧煤沥青防腐。
6、斜管沉淀池运行调试
(1)、检查进水是否均匀,不得对沉淀池造成冲击,影响沉淀效果;
(2)、调整出水堰槽高低及水平度至合适,保持出水均匀;
(3)、经过以上施工工序,至此斜管沉淀池填料安装已经全部完成。
正常投入使用后需要根据进水中悬浮物浓度情况确定排泥周期,注意及时排泥,确保斜管沉淀池始终保持良好的运行状态及令人满意的出水水质。
7.附件
具体设计图见图纸。
