泵型号各字母代表的意思

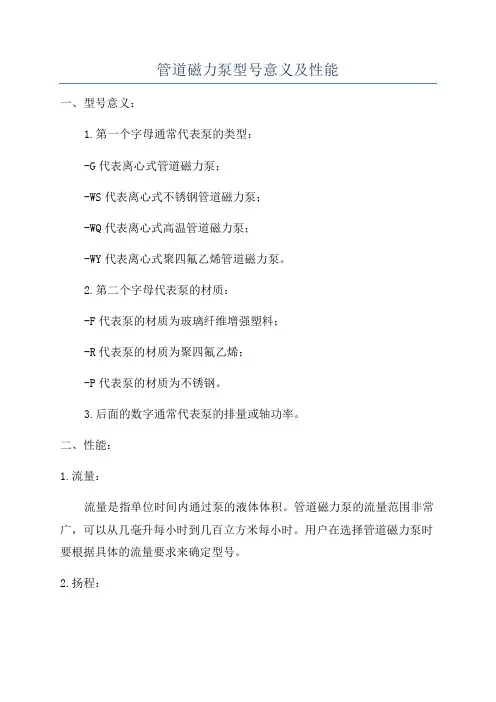

管道磁力泵型号意义及性能
一、型号意义：
1.第一个字母通常代表泵的类型：
-G代表离心式管道磁力泵；
-WS代表离心式不锈钢管道磁力泵；
-WQ代表离心式高温管道磁力泵；
-WY代表离心式聚四氟乙烯管道磁力泵。

2.第二个字母代表泵的材质：
-F代表泵的材质为玻璃纤维增强塑料；
-R代表泵的材质为聚四氟乙烯；
-P代表泵的材质为不锈钢。

3.后面的数字通常代表泵的排量或轴功率。

二、性能：
1.流量：
流量是指单位时间内通过泵的液体体积。

管道磁力泵的流量范围非常广，可以从几毫升每小时到几百立方米每小时。

用户在选择管道磁力泵时要根据具体的流量要求来确定型号。

2.扬程：
扬程是指液体从泵的吸入端到出口的水平高度或垂直高度差。

不同型号的管道磁力泵的扬程范围也不相同，请用户根据需要选择合适数值。

3.效率：
此外，管道磁力泵还具有以下一些常见的性能特点：
4.无泄漏：
5.无密封：
由于使用磁力传递转动力矩，所以泵的轴封处不会出现泄漏，可以确保液体的绝对密封，防止物料泄露。

6.延长使用寿命：
由于没有动态密封元件，所以管道磁力泵的使用寿命相对较长，可以减少维护和更换部分的频率。

总结：。

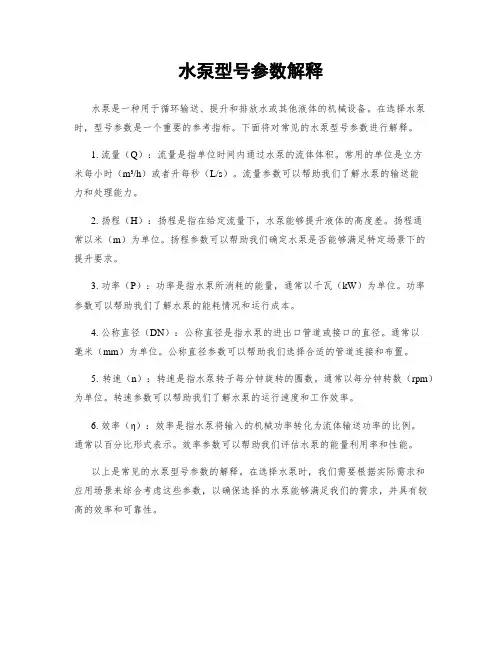

水泵型号参数解释
水泵是一种用于循环输送、提升和排放水或其他液体的机械设备。

在选择水泵时，型号参数是一个重要的参考指标。

下面将对常见的水泵型号参数进行解释。

1. 流量（Q）：流量是指单位时间内通过水泵的流体体积。

常用的单位是立方
米每小时（m³/h）或者升每秒（L/s）。

流量参数可以帮助我们了解水泵的输送能
力和处理能力。

2. 扬程（H）：扬程是指在给定流量下，水泵能够提升液体的高度差。

扬程通
常以米（m）为单位。

扬程参数可以帮助我们确定水泵是否能够满足特定场景下的
提升要求。

3. 功率（P）：功率是指水泵所消耗的能量，通常以千瓦（kW）为单位。

功率
参数可以帮助我们了解水泵的能耗情况和运行成本。

4. 公称直径（DN）：公称直径是指水泵的进出口管道或接口的直径。

通常以
毫米（mm）为单位。

公称直径参数可以帮助我们选择合适的管道连接和布置。

5. 转速（n）：转速是指水泵转子每分钟旋转的圈数。

通常以每分钟转数（rpm）为单位。

转速参数可以帮助我们了解水泵的运行速度和工作效率。

6. 效率（η）：效率是指水泵将输入的机械功率转化为流体输送功率的比例。

通常以百分比形式表示。

效率参数可以帮助我们评估水泵的能量利用率和性能。

以上是常见的水泵型号参数的解释。

在选择水泵时，我们需要根据实际需求和
应用场景来综合考虑这些参数，以确保选择的水泵能够满足我们的需求，并具有较高的效率和可靠性。

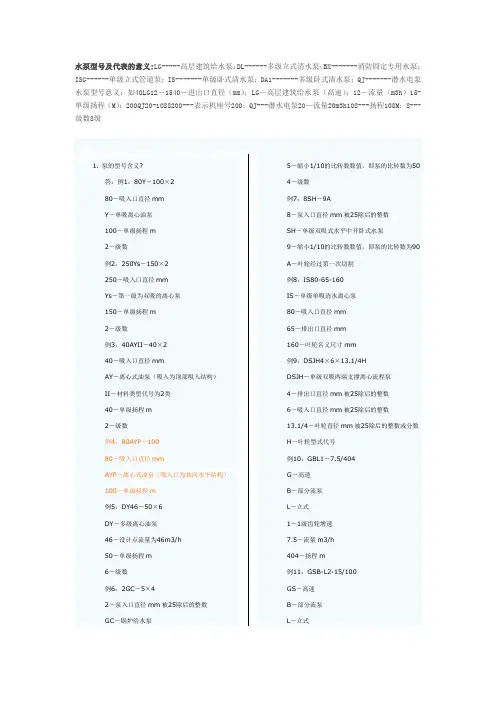

水泵型号及代表的意义:LG-----高层建筑给水泵；DL------多级立式清水泵；BX-------消防固定专用水泵；ISG------单级立式管道泵；IS-------单级卧式清水泵；DA1-------多级卧式清水泵；QJ-------潜水电泵水泵型号意义：如40LG12－1540－进出口直径（mm）；LG－高层建筑给水泵（高速）；12－流量（m3h）15-单级扬程（M）；200QJ20-1088200---表示机座号200；QJ---潜水电泵20—流量20m3h108---扬程108M；8---级数8级1. 泵的型号含义?答：例1：80Y－100×280－吸入口直径mmY－单吸离心油泵100－单级扬程m2－级数例2：250Ys－150×2250－吸入口直径mmYs－第一级为双吸的离心泵150－单级扬程m2－级数例3：40AYII－40×240－吸入口直径mmAY－离心式油泵（吸入为顶部吸入结构）II－材料类型代号为2类40－单级扬程m2－级数例4：80AYP－10080－吸入口直径mmAYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m例5：DY46－50×6DY－多级离心油泵46－设计点流量为46m3/h50－单级扬程m6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数GC－锅炉给水泵5－缩小1/10的比转数数值，即泵的比转数为50 4－级数例7：8SH－9A8－泵入口直径mm被25除后的整数SH－单级双吸式水平中开卧式水泵9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵80－吸入口直径mm65－排出口直径mm160－叶轮名义尺寸mm例9：DSJH4×6×13.1/4HDSJH－单级双吸两端支撑离心流程泵4－排出口直径mm被25除后的整数6－吸入口直径mm被25除后的整数13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号例10：GBL1－7.5/404G－高速B－部分流泵L－立式1－1级齿轮增速7.5－流量m3/h404－扬程m例11：GSB-L2-15/100GS－高速B－部分流泵L－立式2－2级齿轮增速15－流量m3/h100－扬程m例12：DG85－67×9DG－中压锅炉给水泵85－流量m3/h67－单级扬程m9－级数例13：SZ-2S－水环式Z－真空泵2－规格序号例14：4PW4－出口直径被25除的整数mm P－杂质泵W－污水例15：1DB-0.04/1501－缸数D－电驱动B－比例泵0.04－流量m3/h150－压力kgf/cm2例16：JZ-250/1.3? ?JZ－中机座? ?250－流量，升/时? ?1.3－压力MPa例17：JT-1600/2.5JT－特大机座1600－流量，升/时2.5－压力MPa例18：JD-160/16JD－大机座160－流量升/时16－压力kgf/cm2例19：JWM-4/4.5JW－微机座M－缸体型式为隔膜式4－流量，升/时4.5－压力kgf/cm2例20：JT-2×500/16JT－特大机座2－缸数为2500－流量，升/时16－压力kgf/cm2例21：2CY-1.1/14.5-12－齿轮数C－外啮合齿轮Y－输送油1.1－流量，m3/h14.5－排出压力，kgf/cm21－第一次改型例22：3U80-103－螺杆数U－单吸螺杆泵80－主螺杆直径mm10－最大工作压力kgf/cm2例23：3G-40×4A3G－三螺杆40－主动螺杆直径mm4A－螺纹工作长度之螺距数例24：32W-7532－吸入口直径W－漩涡泵75－设计点扬程m例25：3GR-36×43G－三螺杆R－一般结构，螺杆材质36×4－主动螺杆外径×螺纹工作长度之螺距数Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│ │ │ │ │ └─-泵的电机（KW）│ │ │ │ └───-泵的扬程（m）│ ││ └─────--泵的流量（m3/h）│ │ └───────-不锈钢材质│ └─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│ ││ │ │ │ │ └─泵的电机（KW）│ ││ │ │ │ └─-──泵的搅匀范围（mm）│ ││ │ │ └────-──泵的扬程（m）│ ││ │ └─────────泵的流量（m3/h）│ ││ └────────── W：排污 Q：潜水 P：不锈钢│ │└─────────-─-─P：不锈钢材质│ └─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││ ││└─-泵的电机（KW）│││ │└───-泵的扬程（m）│││ └──────-泵的流量（m3/h）││└───────--防爆电机│ └─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││ ││ ││ └─泵的电机（KW）││││ │└─-──泵的扬程（m）││││ └──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）YW无堵塞液下式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││ ││└──泵的电机（KW）│││ │└────泵的扬程（m）│││ └───────泵的流量（m3/h）││└───────-─防爆电机│ └──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B││ │ ││└────泵的电机（KW）││ │ │└─────不锈钢材质││ │ └──────泵的扬程（m）││ └───────-─泵的流量（m3/h）│ └──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB│ │ │ │└──────抗堵塞撕裂机构│ │ │ └───────电压为220V│ │ └───-─────电机的级数│ └──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9││ │││ │ │ └──泵的扬程(m)││ │││ │ └────机械密封││ │││ └─────-出口径(mm)││ ││└───────卧式││ │└────────不锈钢││ └─────────加长型│└──────────--立式└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG││││ │ │ │ └─带切割装置││││ │ │ └─-─泵的扬程(m)││││ │ └────--泵的流量（m3/h）││││ └───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水管道离心泵型号意义ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│ │ │ │ │└─叶轮经第一次切割│ │ │ │ └──流量分类、(I)为大流量、│ ││ └──────叶轮名义外径(mm)│ │ └─────泵的口径(mm)│└────────│ ┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│ │ │ └─叶轮经第一次切割│ │ └─-──流量分类、(I)为大流量│ └────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│ │ │ │ │ │ │ └─-叶轮经第三次切割│ │ │ │ │ │ └─-──叶轮经第二次切割│ │ │ │ │ └─────叶轮经第一次切割│ │ │ │ └───────流量分类││ │ └─────────叶轮名义外径(mm) │ │ └──────────-─泵进、出口公称直径(mm)│ └────────────┬流体类别(普通不注、热水为R)│└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL│ │ │ │ │ │┌DL立式多级消防泵转速1450r/min│ │ │ │ │ ││LG立式多级便拆消防泵转速2900r/min │ │ │ │ │ └┼ISG立式单级单吸消防泵│ │ │ │ │ │TSWA卧式多级消防泵│ │ │ │ │ │ISW卧式单级单吸消防泵│ │ │ │ │ └GDL立式多级管道消防泵│ │ │ │ └─-─泵的口径(mm)│ │ │ └───-─流量(L/s)│ │ └───────消防泵压力(扬程(50m))│ └──────-──电动└──────────消防泵CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15│ │ └─扬程│ └─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│ ││ └─扬程(m)│ │└─-──过流部件材质为塑料│ └────-磁力传力离心泵└──────进口直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160│ │ │ │ └─叶轮名义直径│ │ │ └─-──泵出口直径│ │ └─────-泵进口直径│ └───────过流部件材质为不锈钢└-────────磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F│ │ │ │ └─氟塑料(F46)衬里│ │ │ └──-叶轮名义直径│ │ └─────-泵出口直径│ └────────泵进口直径└──────────磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145│ │ │ │ └─叶轮直径(mm) │ │ │ └────出口直径(mm) │ │ └───────进口直径(mm) │ └─────────-磁力传动离心泵└───────────自吸式油泵型号意义LQRY型导热油泵例：LQRY100-65-250LQRY 100 - 65 - 250│ │ │ └ 叶轮名义直径(mm)│ │ └───- 排出口直径│ └──────- 吸入口直径└─────────- 本单位导热油泵代号(无水冷却热油泵)KCB齿轮油泵例：KCB-200K CB - 200│ │ └- 设计点流量(L/min))│ └───- 齿轮泵└───── 带安全阀2CY齿轮油泵例：2CY2.1/252C Y 2.1 / 300│ │ │ └- 额定压力(kgf/cm2))│ │ └────- 设计点流量(m3/h)│ └──────- 油泵└────────- 双齿轮CYZ-A自吸油泵例：80CYZ-A-32P80 C Y Z - A - 32 P│ │ │ │ │ │ └- 表示不锈钢材质│ │ │ │ │ └──- 表示扬程(m)│ │ │ │ └────- 改进型│ │ │ └──────- 表示自吸│ │ └──────── 表示输送介质为油│ └────────-─ 表示能满足船用要求└──────────-─ 表示泵吸入口径(mm)YG管道输油泵例：YG50-160(I)A(B)YG 50 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)└──────────YG型管道油泵DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│ │ ││ │ │ └─-泵的级数│ │ ││ │ └────单级叶轮扬程（m）│ │ ││ └───────流量（m3/h）│ │ │└────────-热水│ │ └─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)TSWA系列卧式多级离心泵例：50TSWA×550 T S W A × 5│││││ └──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│ │ │ │ │ └─泵的级数│ │ │ │ └───-新一代产品│ │ │ └─────--输送低温类似清水介质│ │ └──────-─-单吸叶轮│ └──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)GDL系列便拆式管道多级离心泵例：50GDL18-15×550 GDL 18 - 15 × 5│ │ │ │ └─泵的级数││ │ └───-设计点单级扬程15(mm)│ │ └─────--设计点流量18（m3/h）│ └──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×521/2 GC - 6 × 5│ │ │ └-叶轮数量或级数│ │ └───缩小为1/10泵的比转数,即比转数为60│ └─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│ │ │ └-160-级数*10│ │ └───4-额定流量(m3/h)│ └─-───F-(普通型略)过流部件为不锈钢304或316└────-──-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│ │ │ └-叶轮数量│ │ └─-──单吸扬程(m)│ └─────单吸多级分段式离心泵└───────-吸入口直径螺杆泵型号意义G型单螺杆泵例：FG35-1F G 35 - 1│ │ │ └ 1-表示一级泵；2-表示二级泵│ │ └───- 螺杆名义直径│ └───-─- 单螺杆泵系列└───-─── F表示泵体和内零件材料全部为不锈钢无字母泵体为铸铁其内部零件材料为不锈钢国产各种水泵型号及意义切割式潜水排污泵2011-06-01 17:12:14| 分类：业务介绍| 标签：|字号大中小订阅所以关于齿轮泵型号的说法有很多种，齿轮泵的大小不同，应用场合不同，所发说法也各有不同，此篇文章收集一些标准的齿轮泵型号说明规则，供大家参考。

泵的种类繁多，各有各的型号，齿轮泵网总结了一下所以泵的开头型号，供大家参考，有不正确的地方请指正。

谢谢！以下是各种泵型号,泵型号含义：IS的含义是: 清水泵ISGB的含义是: 搭净水泵ISW的含义是: 卧式浑水泵SG的含义是: 型浑水管道泵S.SH的含义是: 单吸泵YT的含义是: 单吸清水泵YW的含义是: 漩涡泵ZX的含义是: 自吸泵、ISG的含义是: 立式浑水泵ISR的含义是: 型双吸冷水泵IRG的含义是: 型立式热水泵IRGB的含义是: 立式便拆暖水泵ISWR的含义是: 坐式冷水泵SGR的含义是: 冷水管道泵IH的含义是: 化工泵IHG的含义是: 立式化农泵IHGB的含义是: 立式即搭化农泵SGP的含义是: 管道化工泵DF的含义是: 多级化工泵GDLP的含义是: 多级化工泵FSB的含义是: 氟塑料开金泵FB的含义是: 耐腐化泵AFB的含义是: 双级化农泵IHF的含义是: 氟塑料化工泵FY的含义是: 耐腐化化工泵FYS的含义是: 氟开金液上泵IY的含义是: 双打油泵A Y的含义是: 离心机油泵YG的含义是: 坐式油泵YGB的含义是: 立式即搭暖水泵SGB的含义是: 管讲油泵ISWB的含义是: 卧式油泵WRY的含义是: 热油泵CYZ的含义是: 自吸油泵‘KCB的含义是: 齿轮油泵2CY的含义是: 单齿轮油泵2CG低温齿轮油泵多级净水泵D的含义是: 净水多级泵MD的含义是: 耐磨多级泵DC的含义是: 锅炉给水泵DG的含义是: 锅炉给水泵DL的含义是: 坐式少级泵DLR的含义是: 坐式少级暖火泵GDL的含义是: 立式少级泵TSW A的含义是: 坐式多级泵LG的含义是: 立式多级管讲泵AS.A V的含义是: 潜水排污泵WQ的含义是: 有梗塞排污泵WL的含义是: 立式排污泵WY的含义是: 液上排污泵GW的含义是: 管讲排污泵HW的含义是: 蜗壳混淌泵ZW的含义是: 从呼排污泵WG的含义是: 污水泵PW的含义是: 污水泵PWL的含义是: 立式污水泵NL的含义是: 立式泥沙泵NWL的含义是: 立式泥浆泵YPN的含义是: 坐式泥浆泵YPNL的含义是: 立式泥浆泵LXL的含义是: 卧式浆泵ZJ的含义是: 渣浆泵ZJM的含义是: 渣浆泵M.AH.HH的含义是: 渣浆泵I-1B的含义是: 螺杆淡浆泵QJ的含义是: 淡井潜水泵QS的含义是: 冲水潜水泵QY的含义是: 油沁潜水泵SZ.SK的含义是: 水环式实空泵ZKB的含义是: 实空泵SZB的含义是: 实空泵X的含义是: 真空泵CQ的含义是: 磁力驱动泵CQF的含义是: 塑料磁力驱静泵CQB的含义是: 没有锈钢磁力驱静泵ZCQ的含义是: 从呼磁力驱静泵PB的含义是: 屏蔽泵QBY的含义是: 气动气动隔膜泵DBY的含义是: 电动放料阀气动隔膜泵XBD的含义是: 长攻泵WFB的含义是: 从控自呼泵N的含义是: 寒凝泵NW的含义是: 赢水泵。

B: 单级单吸悬臂式离心泵。

D: 节段式多级泵。

DG: 节段式多级锅炉给水泵。

DL: 立轴多级泵。

DS: 首级用双吸叶轮的节段式多级泵。

F: 耐腐蚀泵。

JC: 长轴深井泵。

KD: 中开式多级泵。

KDS: 首级用双吸叶轮的中开式多级泵。

QJ: 井用潜水泵。

QX.: 单相干式下泵式潜水泵。

QS: 充水上泵式潜水泵。

QY: 充油上泵式潜水泵。

R: 热水泵。

S: 单级双吸式离心泵。

WB: 高扬程横轴污水泵。

Y: 液压泵。

YG: 管道式液压泵。

ZB: 自吸式离心泵。

目前离心泵产品型号一共有32种，分别是：SG管道离心泵、ISW卧式管道离心泵、QDLF不锈钢多级离心泵、GC锅炉给水离心泵、DL立式多级离心泵、GDL多级管道离心泵、PBG屏蔽式管道离心泵、YG立式管道油泵、ISWR卧式热水泵、ISWH卧式化工泵ISWB卧式管道油泵、ISG立式管道离心泵、IRG立式热水循环泵、IHG立式管道化工泵、ISGB便拆式管道离心泵ISGD低转速离心泵、ISWD低转速离心泵、IS单级单吸清水离心泵、IH单级单吸化工离心泵、FS卧式玻璃钢离心泵、S型玻璃钢离心泵、GBW浓硫酸离心泵、FSB型氟塑料合金离心泵、AFB、FB耐腐蚀离心泵、TSWA卧式多级离心泵、ZX自吸式离心泵、S、Sh单级双吸离心泵、LG高层建筑给水多级离心泵、CDLF不锈钢立式多级离心泵、D多级离心泵、CYZ-A自吸式离心泵、IHF氟塑料合金化工离心泵。

油泵的型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300mAY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。

DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690mDY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

允许进口压力0.6MPa。

水泵（抽水泵）型号代表的意思水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。

以8BA——18A为例：8——代表吸入管接头为8英寸；BA——代表单级单吸悬臂式离心泵；18——代表缩小1/10后化为整数的比转数；A——代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48——代表吸入管接头为48英寸，即入口直径为1.2米；SH——代表单级双吸泵壳水平中开的卧式离心泵；22——代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

如3DA8×9：3——吸入管口径为3英寸；DA——本类型多级分段式离心泵，与旧型号SSM同类，适用于冷水≤40℃；8——比转数被10除后化为整数的商；9——叶轮级数，9级。

DG型泵单吸多级分段式锅炉给水泵。

如DG270—150：DG——锅炉给水泵；270——流量，米³/时；150——出口压力，150公斤/厘米²。

N、NL型泵冷凝泵有N型、NL型，用做输送温度在80℃以下的凝结水。

如8NL—12：8——吸入管口直径英寸数，8英寸；N——冷凝水泵；L——立式结构；12——单级扬程被10除的整数值。

NB、NBA、GN、GNL型泵专供热电厂输送温度不超过80℃的凝结水用。

N——凝结水泵；B——悬架式；BA——托架式；G——较高吸程；L——立式。

湘江牌水泵单级双吸水平中开卧式离心泵，可作为循环水泵用。

如湘江56—28：湘江——大型单级双吸中开卧式离心水泵；56——吸入管口径56英寸；28——比转数缩小了1/10。

二、水泵的型号及其含义水泵的型号一般由三部分组成，每部分的含义如下：（一）第一部分由数字组成：表示缩小为1/25的吸水管直径或者以英寸计算的吸水管直径（二）第二部分为拼音字母组成：表示水泵的类型（结构）其中：Ｂ型－－－单级、单吸、悬臂式离心水泵。

ＳＨ型－－－单级、双吸、中开泵壳式离心水泵ＳＮ型－－－双吸凝结水泵。

ＤＧ型－－－电动给水泵。

ＳＤ型－－－多级低速深井泵。

ＺＬＱ型－－－立式轴流泵。

（三）第三部分为数字：一般表示缩小为1/10并化为整数的比转数；有些则表示水泵的出口压力P（Mpa）扬程H （m.H2O）流量Q（t / h）以及叶轮的级数等等。

例如：３Ｂ９│ │ └─── 比转速＝90│ └───── 单级、单吸、悬臂式离心水泵└─────── 吸水管直径为３"48 Sh 22│ │ └── 比转速＝220│ └───── 单级、双吸、中开式离心水泵└─────── 吸入管直径为48"18 N L--140│ │ │ └─ 扬程＝140米水柱（m.H2O）│ │ └─── 立式│ └───── 凝结水泵└─────── 吸水管直径为18"DG 750－180│ │ └─出口压力为18MPa│ └────流量为750t/h└───── 多级锅炉给水泵2 GC 5× 4│ │ │ └─ 4级叶轮│ │ └─── 比转速＝50│ └───── 多级、单吸、分段式离心水泵└─────── 吸水管直径为2"。

72 K L X C－26│ ││││ └─设计点扬程│ │││└───比转数档次│ ││└────出水口在基础层之下│ │└─────立式水泵│ └──────转子可抽式└────────出水口直径50 ZLQ —509L D T N —6 A350 / 400 AEF —D。

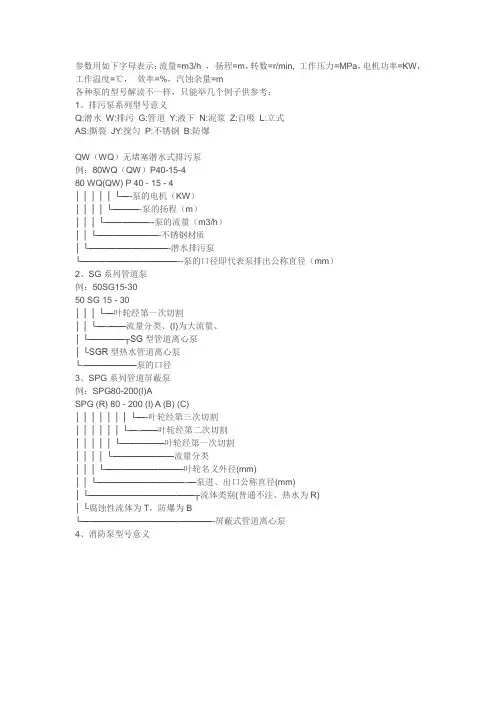

参数用如下字母表示：流量=m3/h ，扬程=m，转数=r/min, 工作压力=MPa，电机功率=KW，工作温度=℃，效率=%，汽蚀余量=m各种泵的型号解读不一样，只能举几个例子供参考；1、排污泵系列型号意义Q:潜水W:排污G:管道Y:液下N:泥浆Z:自吸L:立式AS:撕裂JY:搅匀P:不锈钢B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│ │ │ │ │ └—-泵的电机（KW）│ │ │ │ └———-泵的扬程（m）│ │ │ └—————--泵的流量（m3/h）│ │ └———————-不锈钢材质│ └—————————-潜水排污泵└———————————--泵的口径即代表泵排出公称直径（mm）2、SG系列管道泵例：50SG15-3050 SG 15 - 30│ │ │ └—叶轮经第一次切割│ │ └—-——流量分类、(I)为大流量、│ └————┬SG型管道离心泵│ └SGR型热水管道离心泵└-——————泵的口径3、SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│ │ │ │ │ │ │ └—-叶轮经第三次切割│ │ │ │ │ │ └—-——叶轮经第二次切割│ │ │ │ │ └—————叶轮经第一次切割│ │ │ │ └———————流量分类│ │ │ └—————————叶轮名义外径(mm)│ │ └——————————-—泵进、出口公称直径(mm)│ └————————————┬流体类别(普通不注、热水为R)│ └腐蚀性流体为T，防爆为B└———————————————-屏蔽式管道离心泵4、消防泵型号意义5、XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL│ │ │ │ │ │┌DL立式多级消防泵转速1450r/min│ │ │ │ │ ││LG立式多级便拆消防泵转速2900r/min│ │ │ │ │ └┼ISG立式单级单吸消防泵│ │ │ │ │ │TSWA卧式多级消防泵│ │ │ │ │ │ISW卧式单级单吸消防泵│ │ │ │ │ └GDL立式多级管道消防泵│ │ │ │ └—-—泵的口径(mm)│ │ │ └———-—流量(L/s)│ │ └———————消防泵压力(扬程(50m))│ └——————-——电动└——————————消防泵6、磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15│ │ └—扬程│ └—-——磁力传力离心泵└—————进口直径(mm)7、多级离心泵系列型号意义DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│ │ ││ │ │ └—-泵的级数│ │ ││ │ └————单级叶轮扬程（m）│ │ ││ └———————流量（m3/h）│ │ │└————————-热水│ │ └—————————-立式多级│ └———————————多出口└————————————-泵的口径即代表泵排出公称直径(mm) 8、TSWA系列卧式多级离心泵例：50TSWA×550 T S W A × 5│││││ └——————泵的级数││││└————————-新一代产品│││└—————-————输送低温类似清水介质││└——————-————单吸叶轮│└———————————-透平式└————————————-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例如：例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 ×6│││││└—泵的级数││││└———-新一代产品│││└—————--输送低温类似清水介质││└——————-—-单吸叶轮│└——————————-透平式└————————————-泵的口径即代表泵排出公称直径(mm)GDL系列便拆式管道多级离心泵例：50GDL18-15×550 GDL 18 - 15 ×5││││└—泵的级数│││└———-设计点单级扬程15(mm)││└—————--设计点流量18（m3/h）│└——————-—GDL便拆式管道多级离心泵└—————————-泵的口径即代表泵排出公称直径(mm)GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×521/2 GC - 6 × 5│ │ │ └-叶轮数量或级数│ │ └———缩小为1/10泵的比转数,即比转数为60│ └—————锅炉给水泵└——————-—吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│ │ │ └-160-级数*10│ │ └———4-额定流量(m3/h)│ └—-———F-(普通型略)过流部件为不锈钢304或316 └————-——-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│ │ │ └-叶轮数量│ │ └—-——单吸扬程(m)│ └—————单吸多级分段式离心泵└———————-吸入口直径。

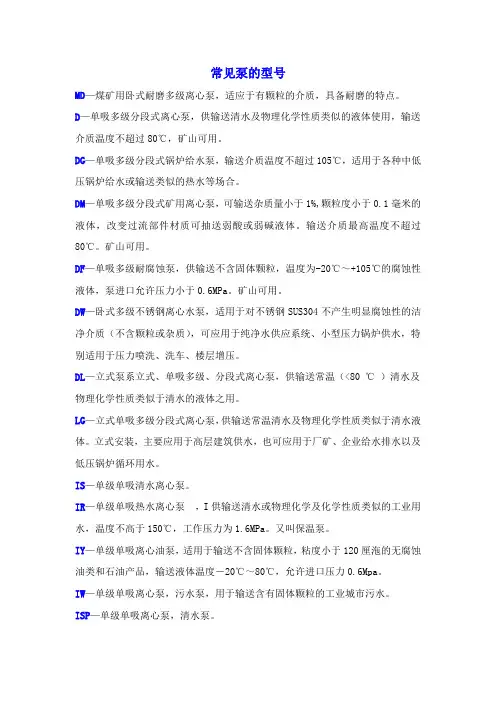

常见泵的型号MD—煤矿用卧式耐磨多级离心泵，适应于有颗粒的介质，具备耐磨的特点。

D—单吸多级分段式离心泵，供输送清水及物理化学性质类似的液体使用，输送介质温度不超过80℃，矿山可用。

DG—单吸多级分段式锅炉给水泵，输送介质温度不超过105℃，适用于各种中低压锅炉给水或输送类似的热水等场合。

DM—单吸多级分段式矿用离心泵，可输送杂质量小于1%,颗粒度小于0.1毫米的液体，改变过流部件材质可抽送弱酸或弱碱液体。

输送介质最高温度不超过80℃。

矿山可用。

DF—单吸多级耐腐蚀泵，供输送不含固体颗粒，温度为-20℃～+105℃的腐蚀性液体，泵进口允许压力小于0.6MPa。

矿山可用。

DW—卧式多级不锈钢离心水泵，适用于对不锈钢SUS304不产生明显腐蚀性的洁净介质（不含颗粒或杂质），可应用于纯净水供应系统、小型压力锅炉供水，特别适用于压力喷洗、洗车、楼层增压。

DL—立式泵系立式、单吸多级、分段式离心泵，供输送常温（<80 ℃）清水及物理化学性质类似于清水的液体之用。

LG—立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水液体。

立式安装，主要应用于高层建筑供水，也可应用于厂矿、企业给水排水以及低压锅炉循环用水。

IS—单级单吸清水离心泵。

IR—单级单吸热水离心泵，I供输送清水或物理化学及化学性质类似的工业用水，温度不高于150℃，工作压力为1.6MPa。

又叫保温泵。

IY—单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。

IW—单级单吸离心泵，污水泵，用于输送含有固体颗粒的工业城市污水。

ISP—单级单吸离心泵，清水泵。

IHZ—单级单吸离心泵，化工泵，用来输送腐蚀性但不含颗粒类似于水的液体。

IRG—单级单吸离心泵，高温热水泵。

IYG—单级单吸离心泵，冷热油泵。

IN—单级单吸离心泵，尿素泵，或其他不含颗粒的腐蚀性液体。

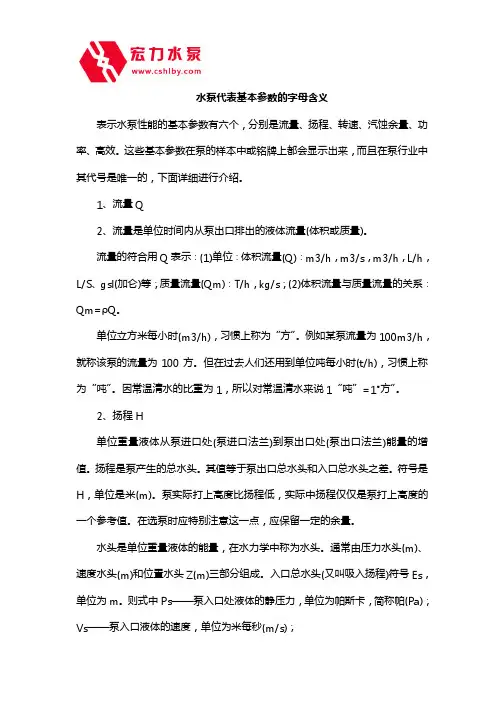

水泵代表基本参数的字母含义表示水泵性能的基本参数有六个，分别是流量、扬程、转速、汽蚀余量、功率、高效。

这些基本参数在泵的样本中或铭牌上都会显示出来，而且在泵行业中其代号是唯一的，下面详细进行介绍。

1、流量Q2、流量是单位时间内从泵出口排出的液体流量(体积或质量)。

流量的符合用Q表示：(1)单位：体积流量(Q)：m3/h，m3/s，m3/h，L/h，L/S、gsl(加仑)等；质量流量(Qm)：T/h，kg/s；(2)体积流量与质量流量的关系：Qm=ρQ。

单位立方米每小时(m3/h)，习惯上称为“方”。

例如某泵流量为100m3/h，就称该泵的流量为100方。

但在过去人们还用到单位吨每小时(t/h)，习惯上称为“吨”。

因常温清水的比重为1，所以对常温清水来说1“吨”=1"方”。

2、扬程H单位重量液体从泵进口处(泵进口法兰)到泵出口处(泵出口法兰)能量的增值。

扬程是泵产生的总水头。

其值等于泵出口总水头和入口总水头之差。

符号是H，单位是米(m)。

泵实际打上高度比扬程低，实际中扬程仅仅是泵打上高度的一个参考值。

在选泵时应特别注意这一点，应保留一定的余量。

水头是单位重量液体的能量，在水力学中称为水头。

通常由压力水头(m)、速度水头(m)和位置水头Z(m)三部分组成。

入口总水头(又叫吸入扬程)符号Es，单位为m。

则式中Ps——泵入口处液体的静压力，单位为帕斯卡，简称帕(Pa)；Vs——泵入口液体的速度，单位为米每秒(m/s)；Zs——泵入口处到任选的测量基准面的距离，单位为米(m)。

出口总水头(又叫排出扬程)，符号是Ed，单位为m。

则式中Pd——泵出口处液体的静压力，单位为帕斯卡，简称帕(Pa)；Vd——泵出口处液体的速度，单位为米每秒(m/s)；Zd——泵出口处到任选的测量基准面的距离，单位为米(m)。

因此扬程为扬程与压力的关系我们在查看有关水资料时会发现水泵的参数有时用压力表示，有时用扬程表示，压力和扬程之间到底有什么关系？对于叶片式泵来说，一台泵能把介质输送到多高，从理论上讲和介质的比重等参数并没有直接关系，而仅仅决定泵本身的水力模型，因此，对于叶片或泵都用扬程表示水泵参数。

消防泵立式型号及字母表示的含义
消防泵是用于灭火和应急救援的重要设备，而立式型号的消防泵在特定场合中
具有独特的优势。

立式型号的消防泵通常采用垂直放置的设计，并且拥有特定的型号表示及字母含义。

常见的立式型号消防泵有：XBD、ISG、ISW、DL等。

下面分别介绍这些型号
及其字母表示的含义：
1. XBD型号：XBD代表立式消防泵。

这种泵通常用于火灾应急和灭火系统。

字母X代表立式，字母B代表消防泵，字母D代表用于消防系统。

2. ISG型号：ISG代表单级立式管道离心泵。

这种泵通常用于城市给排水系统、工业与农业用水、消防和排洪等场合。

字母I代表单级，字母S代表管道，字母G
代表立式。

3. ISW型号：ISW代表单级立式管道挤压泵。

这种泵通常用于建筑、供水与排
水系统、工业用水和消防系统。

字母I代表单级，字母S代表管道，字母W代表
挤压。

4. DL型号：DL代表立式多级离心泵。

这种泵通常用于供水系统、消防系统、
锅炉给水和一般工业用途。

字母D代表立式，字母L代表多级。

这些型号及其字母表示的含义有助于我们理解和选择合适的消防泵。

当然，在
购买消防泵时，我们还需考虑其他因素，如流量、扬程、工作压力和功率等。

因此，在选购消防泵时，建议咨询专业人士或进行详细的市场调研，以确保选择最适合需求的型号。

记住，在使用消防泵时，需要定期检查和维护，以确保其正常运行。

★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------★泵型号意义：如:40LG12－15 40－进出口直径mm LG－高层建筑给水泵高速12－流量m3/h 15-单级扬程M如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★的基本构成：电机、联轴器、泵头体及机座卧式;水泵的主要参数有：流量, 用Q表示,单位是M3/H ,L/S;扬程,用H表示,单位是M;对清水泵,必需汽蚀余量M参数非常重要,特别是用于吸上式供水设备时;对潜水泵,额定电流参数A非常重要,特别是用于变频供水设备时;★电机的主要参数：电机功率KW,转速r/min,额定电压V,额定电流A★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等;由于水泵的品种繁多,规格不一,所以型号也较紊乱,这里只列出一些常见的水泵型号;BA型泵单级单吸悬臂式,流量为~360米³/时,扬程为8~98米,介质温度在80℃以下; 以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮;SH型泵单级双吸泵壳水平中开的卧式,流量为102~12500米³/时,扬程为9～140米,介质温度小于80℃;如48SH-22：48-代表吸入管接头为48英寸,即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数,即ns≈220.DA型泵单吸多级分段式,流量为25～350米³/时,扬程为25～550米; 如3DA8×9：3--吸入管口径为3英寸；DA--本类型多级分段式,与旧型号SSM同类,适用于冷水≤40℃；8--比转数被10除后化为整数的商；9--叶轮级数,9级;DG型泵单吸多级分段式锅炉给; 如DG270—150：DG--锅炉给水泵；270--流量,米³/时；150--出口压力,150公斤/厘米²;N、NL型泵冷凝泵有N型、NL型,用做输送温度在80℃以下的凝结水; 如8NL-12：8--吸入管口直径英寸数,8英寸；N--冷凝水泵；L--立式结构；12--单级扬程被10除的整数值;NB、NBA、GN、GNL型泵专供热电厂输送温度不超过80℃的凝结水用;N--凝结水泵；B--悬架式；BA--托架式；G--较高吸程；L--立式;PW型泵表示供排污水用的悬臂式单级泵;如6PWL 6--排出管直径英寸数；P--杂质泵；W--污水；L--立式;离心泵系列IHW型不锈钢卧式管道离ISG型系列立式管道离心SG型管道增压泵ISW型系列卧式离心泵DL型立式多级离心泵IS型离心泵ISG系列单级单吸立式管GDL型立式管道多级离心D型系列多级离心泵GDLW系列不锈钢多级离S型单级双吸离心泵IH型卧式不锈钢化工离心TSWA型卧式多级离心泵IHF系列氟塑料衬里离心ISGD型低转速离心泵ISW型卧式管道离心泵ISGB型便拆立式管道离PBG型屏蔽式管道泵SFB、SFBX不锈钢耐PF型强耐腐蚀离心泵GDLF型立式不锈钢多级ISWR型卧式热水管道离LHP立式屏蔽泵排污泵系列JYWQ系列自动搅匀排污QXB型潜水离心式曝气机ZW型自吸式排污泵GW型管道排污泵AS型潜水排污泵YW液下排污泵QW潜水排污泵QWP型不锈钢防爆潜水排LW立式无阻塞排污泵AS/AV型撕裂潜水排污WQK/QG带切割装置排YWJ型自动搅匀液下泵WQ型潜水无堵塞排污泵NL型泥浆泵NL型不锈钢防爆泥浆泵WL型立式排污泵WQ/S型带刀切碎式潜水PW型卧式污水泵真空泵系列SKA系列水环式真空泵2X型双级旋片式系列真空2XZ系列双级旋片式真空XD系列单级旋片式真空泵SZB型水环式真空泵SK系列水环式真空泵2SK系列水环式真空泵2X型真空泵2XZ系列直联旋片式真空直联水环SZ系列水环式真空泵及压2SK系列两级水环真空泵罗茨与旋片真空机组2BE水环式真空泵及压缩罗茨泵-水环泵机组SZ系列水环式真空泵2SK系列不锈钢两级水环ZKJ真空箱机组2BV系列水环式真空泵磁力泵系列CQ型不锈钢磁力泵ZCQ型自吸式磁力泵CQB-F型氟塑料磁力泵CQB-G型高温保温磁力CQ系列耐腐蚀磁力泵CQB型磁力泵CQB-G高温磁力驱动泵CQ型工程塑料磁力驱动泵ZCQ系列不锈钢防爆自吸CQG型立式磁力管道泵MT-HTP型高温磁力泵MP型磁力驱动循环泵化工泵系列IR型耐腐蚀保温泵IH型不锈钢化工泵IH型化工泵IHF型氟塑料化工泵FSB型氟塑料合金离心泵PF型强耐腐蚀聚丙烯离心SY型耐腐蚀液下泵FB1系列全不锈钢离心泵ISWH化工不锈钢管道泵IHF氟塑料衬里离心泵FS型卧式玻璃钢离心泵FY系列液下泵IHZ型耐腐蚀化工泵WSY、FSY型玻璃钢液FB、AFB型耐腐蚀泵XWJ无堵塞纸浆泵IS、IH型系列无泄漏化SL型耐腐蚀玻璃钢管道泵FYS型工程塑料耐腐蚀液PWF型耐腐蚀污水泵FYS型耐腐蚀液下泵FB型不锈钢耐腐蚀泵S型玻璃钢离心泵FY型液下式化工泵GBW型浓硫酸离心泵GBY型浓硫酸液下泵CZ系列标准化工泵FS型工程塑料离心泵1. 泵的型号含义例1:80Y-100×280-吸入口直径mm；Y-单吸离心油泵；100-单级扬程m；2-级数例2:250YS-150×2250-吸入口直径mm；YS-第一级为双吸的离心泵;150-单级扬程m;2－级数例3：40AYII－40×2 40－吸入口直径mm； AY－离心式油泵吸入为顶部吸入结构；II－材料类型代号为2类；40－单级扬程m；2－级数例4：80AYP－10080－吸入口直径mm； AYP－离心式油泵吸入口为轴向水平结构；100－单级扬程m例5：DY46－50×6DY－多级离心油泵；46－设计点流量为46m3/h；50－单级扬程m；6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数；GC－锅炉给水泵；5－缩小1/10的比转数数值,即泵的比转数为504－级数例7：8SH－9A 8-泵入口直径mm被25除后的整数；SH-单级双吸式水平中开卧式水泵；9-缩小1/10的比转数数值,即泵的比转数为90；A-叶轮经过第一次切割。

常用水泵型号代号及含义常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵DA1-------多级卧式清水泵QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。

水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。

对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。

★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米3/时，扬程为8~98米，介质温度在80℃以下。

以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米3/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米3/时，扬程为25～550米。

Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└─────--泵的流量（m3/h）││└───────-不锈钢材质│└─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机（KW）││││││└─-──泵的搅匀范围（mm）│││││└────-──泵的扬程（m）││││└─────────泵的流量（m3/h）│││└────────── W：排污 Q：潜水 P：不锈钢││└─────────-─-─P：不锈钢材质│└─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└──────-泵的流量（m3/h）││└───────--防爆电机│└─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└─泵的电机（KW）│││││└─-──泵的扬程（m）││││└──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式 W：排污管道离心泵型号意义ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、└─────────────--泵排出的公称直径即口径（mm）YW无堵塞液下式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││││└──泵的电机（KW）││││└────泵的扬程（m）│││└───────泵的流量（m3/h）││└───────-─防爆电机│└──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B││ │││└────泵的电机（KW）││ ││└─────不锈钢材质││ │└──────泵的扬程（m）││└───────-─泵的流量（m3/h）│└──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB││ │ │└──────抗堵塞撕裂机构│││└───────电压为220V││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9│││││ ││ └──泵的扬程(m)││││││└────机械密封│││││ └─────-出口径(mm)││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QG ││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R) │└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└─-─泵的口径(mm)│││└───-─流量(L/s)││└───────消防泵压力(扬程(50m))│└──────-──电动└──────────消防泵W Q K (X 、D) 20 - 20 QG│││││││└─带切割装置││││││└─-─泵的扬程(m)│││││└────--泵的流量（m3/h）││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水多级离心泵系列型号意义DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│││││ │└─-泵的级数│││││└────单级叶轮扬程（m）││││ └───────流量（m3/h）│││└────────-热水││└─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)TSWA系列卧式多级离心泵例：50TSWA×550 T S W A × 5│││││└──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│││││└─泵的级数││││└───-新一代产品│││└─────--输送低温类似清水介质││└──────-─-单吸叶轮│└──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)GDL系列便拆式管道多级离心泵例：50GDL18-15×5磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│││└─扬程(m)││└─-──过流部件材质为塑料│└────-磁力传力离心泵└──────进口直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160││││└─叶轮名义直径│││└─-──泵出口直径││└─────-泵进口直径│└───────过流部件材质为不锈钢└-────────磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F││││└─氟塑料(F46)衬里│││└──-叶轮名义直径││└─────-泵出口直径│└────────泵进口直径└──────────磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145││││└─叶轮直径(mm)│││└────出口直径(mm)││└───────进口直径(mm)│└─────────-磁力传动离心泵└───────────自吸式50 GDL 18 - 15 × 5││││└─泵的级数│││└───-设计点单级扬程15(mm)││└─────--设计点流量18（m3/h）│└──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└───缩小为1/10泵的比转数,即比转数为60│└─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│││└-160-级数*10││└───4-额定流量(m3/h)│└─-───F-(普通型略)过流部件为不锈钢304或316 └────-──-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│││└-叶轮数量││└─-──单吸扬程(m)│└─────单吸多级分段式离心泵└───────-吸入口直径螺杆泵型号意义G型单螺杆泵例：FG35-1F G 35 - 1│││└ 1-表示一级泵；2-表示二级泵││└───- 螺杆名义直径│└───-─- 单螺杆泵系列└───-─── F表示泵体和内零件材料全部为不锈钢无字母泵体为铸铁其内部零件材料为不锈钢油泵型号意义LQRY型导热油泵例：LQRY100-65-250LQRY 100 - 65 - 250│││└叶轮名义直径(mm)││└───- 排出口直径│└──────- 吸入口直径└─────────- 本单位导热油泵代号(无水冷却热油泵)KCB齿轮油泵例：KCB-200K CB - 200││└- 设计点流量(L/min))│└───- 齿轮泵└─────带安全阀2CY齿轮油泵例：2CY2.1/252C Y 2.1 / 300│││└- 额定压力(kgf/cm2))││└────- 设计点流量(m3/h)│└──────- 油泵└────────- 双齿轮CYZ-A自吸油泵例：80CYZ-A-32P80 C Y Z - A - 32 P││││││└- 表示不锈钢材质│││││└──- 表示扬程(m)││││└────- 改进型│││└──────- 表示自吸││└────────表示输送介质为油│└────────-─表示能满足船用要求└──────────-─表示泵吸入口径(mm)YG管道输油泵例：YG50-160(I)A(B)YG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)└──────────。

常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。

水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。

对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。

★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。

以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

各种泵的型号的含义B;单级单吸悬佛式离心泵。

D:节段式多级泵DG:节段式多级码炉给水系。

DL:立轴多级聚。

DS:首级用双吸叶轮的带段式多级泵。

F:耐腐蚀泵JC:长轴深井聚。

KD:中开式多级系KDS:首级用双吸叶轮的中开式多级系。

QJ:井用潜水系。

g%:单相干式下聚式带水聚。

95:充水上泵式潜水泵。

GY:充油上报式潜水聚R:热水泵。

S:单级双吸式离心条。

WB:高扬程横轴污水聚。

Y:液压泵YG:管道式波压杂ZB:自吸式离心系目前离心系产品型号一共有32种，分别是:SG管道离心系、TST式管道离心系QDF不锈铜多级离心泵、GC锅炉给水离心、立式多级离心GDL 多级管道高心泵、PG屏敞式管道商心泵、G立式管道油系、1S式热水系、SWH式化工系ISM卧式管道油系，1SG立式管道离心泵、TG 立式热水环系、IHG立式管道化工泵、ISGB便拆式管道离心亲ISGD 低转速离心聚，SMD低转离心聚，IS单级单吸清水商心泵、旧单级单顺化工离心系、式玻璃离心东、S型璃钢高心泵GY浓能战离心杂、FSB型氟塑料合金再心东、AFB、FB耐蚀再心东、TSHA卧式多级离心、ZX自吸式离心系、S、Sh单线双吸离心杂，1.6高层建筑给水多级离心泵、CMF不锈铜立式多级离心杂日多级高心和，CYZ-A自吸式离心泵IHF氟塑料合金化工离心系汕泵的型号及技术参教AY型离心油:流量Q6.25-500m3/扬程H60--300Y型系列离心油东可用在石油精纹，石铀化工和化学工业及其它输送不言固体器较的石油、波化石汕气等介质。

DY型名极离心泵:流量Q105403/扬程187B00DY型单股多离心输油过用于右油化工厂，用来输送不合固体啊救，粘度小于120闻海的无腐蚀油类和石油产品，俊输送介质温度不将高于105C。

允许进口压力Y2型白股油泵:本单位生产的YZ型白吸油系是根据国内外有关技术资料经消化、吸收，改进后研制而成的最新杂类产品。

国内空白独一无二，该杂适用于石油行业、陆地油阵、油罐车的理想产品，井适合于作船用货油系、舱底泵、消防泵和压载泵及机器冷却水诺环等，分别输送汽油、煤油，柴油，航煤等石油产品和淘水、清水，介质温度-2C-140C，如输送化工液体可改用附肩蚀机械密封。

经常使用水泵型号代号及含义之阿布丰王创作★经常使用水泵型号代号DL------多级立式清水泵BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵DA1-------多级卧式清水泵QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h） 15-单级扬程（M）如：200QJ20-108/8 200-暗示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：机电、联轴器、泵头（体）及机座（卧式.水泵的主要参数有：流量, 用Q暗示,单元是M3/H ,L/S.扬程,用H暗示,单元是M.对清水泵,必需汽蚀余量（M）参数非常重要,特别是用于吸上式供水设备时.对潜水泵,额定电流参数（A）非常重要,特别是用于变频供水设备时.★机电的主要参数：机电功率（KW）,转速（r/min）,额定电压（V）,额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等.由于水泵的品种繁多,规格纷歧,所以型号也较紊乱,这里只列出一些罕见的水泵型号.BA型泵单级单吸悬臂式离心泵,流量为4.5~360米³/时,扬程为8~98米,介质温度在80℃以下.以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮.SH型泵单级双吸泵壳水平中开的卧式离心泵,流量为102~12500米³/时,扬程为9～140米,介质温度小于80℃.如48SH-22：48-代表吸入管接头为48英寸,即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数,即ns≈220.DA型泵单吸多级分段式离心泵,流量为25～350米³/时,扬程为25～550米.如3DA8×9：3--吸入管口径为3英寸；DA--本类型多级分段式离心泵,与旧型号SSM同类,适用于冷水≤40℃；8--比转数被10除后化为整数的商；9--叶轮级数,9级.DG型泵单吸多级分段式锅炉给水泵.如DG270—150：DG--锅炉给水泵；270--流量,米³/时；150--出口压力,150公斤/厘米². N、NL型泵冷凝泵有N型、NL型,用做输送温度在80℃以下的凝结水.如8NL-12：8--吸入管口直径英寸数,8英寸；N--冷凝水泵；L--立式结构； 12--单级扬程被10除的整数值.NB、NBA、GN、GNL型泵专供热电厂输送温度不超越80℃的凝结水用.N--凝结水泵；B--悬架式；BA--托架式；G--较高吸程； L--立式.PW型泵暗示供排污水用的悬臂式单级泵.如6PWL6--排出管直径英寸数； P--杂质泵；W--污水；L--立式.离心泵系列IHW型不锈钢卧式管道离 ISG型系列立式管道离心SG型管道增压泵ISW型系列卧式离心泵 DL型立式多级离心泵IS型离心泵ISG系列单级单吸立式管 GDL型立式管道多级离心 D型系列多级离心泵GDLW系列不锈钢多级离 S型单级双吸离心泵 IH型卧式不锈钢化工离心TSWA型卧式多级离心泵 IHF系列氟塑料衬里离心 ISGD型低转速离心泵ISW型卧式管道离心泵 ISGB型便拆立式管道离 PBG型屏蔽式管道泵SFB、SFBX不锈钢耐 PF型强耐腐蚀离心泵 GDLF型立式不锈钢多级ISWR型卧式热水管道离 LHP立式屏蔽泵排污泵系列JYWQ系列自动搅匀排污 QXB型潜水离心式曝气机 ZW型自吸式排污泵GW型管道排污泵 AS型潜水排污泵 YW液下排污泵QW潜水排污泵 QWP型不锈钢防爆潜水排 LW立式无阻塞排污泵AS/AV型撕裂潜水排污 WQK/QG带切割装置排 YWJ型自动搅匀液下泵WQ型潜水无梗塞排污泵 NL型泥浆泵 NL型不锈钢防爆泥浆泵WL型立式排污泵 WQ/S型带刀切碎式潜水 PW型卧式污水泵真空泵系列SKA系列水环式真空泵 2X型双级旋片式系列真空 2XZ系列双级旋片式真空XD系列单级旋片式真空泵 SZB型水环式真空泵 SK系列水环式真空泵2SK系列水环式真空泵 2X型真空泵 2XZ系列直联旋片式真空SK-0.15 直联水环 SZ系列水环式真空泵及压 2SK系列两级水环真空泵罗茨与旋片真空机组2BE水环式真空泵及压缩罗茨泵-水环泵机组 SZ系列水环式真空泵2SK系列不锈钢两级水环 ZKJ真空箱机组 2BV系列水环式真空泵磁力泵系列CQ型不锈钢磁力泵 ZCQ型自吸式磁力泵 CQB-F型氟塑料磁力泵CQB-G型高温保温磁力 CQ系列耐腐蚀磁力泵 CQB型磁力泵CQB-G高温磁力驱动泵 CQ型工程塑料磁力驱动泵 ZCQ系列不锈钢防爆自吸CQG型立式磁力管道泵 MT-HTP型高温磁力泵 MP型磁力驱动循环泵化工泵系列IR型耐腐蚀保温泵 IH型不锈钢化工泵 IH型化工泵IHF型氟塑料化工泵 FSB型氟塑料合金离心泵 PF型强耐腐蚀聚丙烯离心SY型耐腐蚀液下泵 FB1系列全不锈钢离心泵 ISWH化工不锈钢管道泵IHF氟塑料衬里离心泵 FS型卧式玻璃钢离心泵 FY系列液下泵IHZ型耐腐蚀化工泵 WSY、FSY型玻璃钢液 FB、AFB型耐腐蚀泵XWJ无梗塞纸浆泵 IS、IH型系列无泄漏化 SL型耐腐蚀玻璃钢管道泵FYS型工程塑料耐腐蚀液 PWF型耐腐蚀污水泵 FYS型耐腐蚀液下泵FB型不锈钢耐腐蚀泵 S型玻璃钢离心泵 FY型液下式化工泵GBW型浓硫酸离心泵 GBY型浓硫酸液下泵 CZ系列标准化工泵FS型工程塑料离心泵1. 泵的型号含义?扬程m；2-级数例2:250YS-150×2250-吸入口直径mm；YS-第一级为双吸的离心泵;150-单级扬程m;2－级数例3：40AYII－40×240－吸入口直径mm；AY－离心式油泵（吸入为顶部吸入结构）；II－资料类型代号为2类；40－单级扬程m；2－级数例4：80AYP－10080－吸入口直径mm；AYP－离心式油泵（吸入口为轴向水平结构）；100－单级扬程m例5：DY46－50×6DY－多级离心油泵；46－设计点流量为46m3/h；50－单级扬程m；6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数；GC－锅炉给水泵；5－缩小1/10的比转数数值,即泵的比转数为504－级数例7：8SH－9A8-泵入口直径mm被25除后的整数；SH-单级双吸式水平中开卧式水泵；9-缩小1/10的比转数数值,即泵的比转数为90；A-叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵；80－吸入口直径mm；65－排出口直径mm；160－叶轮名义尺寸mm例9：DSJH4×6×13.1/4H DSJH－单级双吸两端支撑离心流程泵；4－排出口直径mm被25除后的整数；6－吸入口直径mm被25除后的整数；13.1/4－叶轮直径mm被25除后的整数或分数；H－叶轮型式代号例10：GBL1－7.5/404G－高速；B－部份流泵；L－立式；1－1级齿轮增速；7.5－流量m3/h；404－扬程m例11：GSB-L2-15/100GS－高速；B－部份流泵；L－立式；2－2级齿轮增速；15－流量m3/h；100－扬程m例12:DG85-67×9DG-中压锅炉给水泵；85-流量m3/h；67-单级扬程m；9-级数例13:SZ-2S－水环式；Z－真空泵；2－规格序号；例14:4PW4－出口直径被25除的整数mm；P－杂质泵；W－污水例15:1DB-0.04/1501－缸数；D－电驱动；B－比例泵；0.04－流量m3/h；150－压力kgf/cm2例16:JZ-250/1.3JZ－中机座；250－流量,升/时；1.3－压力MPa 例17:JT-1600/2.5JT－特年夜机座；1600－流量,升/时；2.5－压力MPa例18:JD-160/16JD－年夜机座；160－流量升/时；16－压力kgf/cm2例19:JWM-4/4.5JW-微机座；M-缸体型式为隔膜式；4-流量,升/时；4.5-压力kgf/cm2。
