《电工技术基础》习题库答案

电工技术基础试题库含参考答案一、单选题（共20题，每题1分，共20分）1、具有一定内阻的电压表测出实际电源的端电压为6V，则该电源的开路电压比6V( )。

A、稍小B、稍大C、大得多D、小得多正确答案：B2、以支路电流为未知量，应用KCL定律和KVL定律求解电路的方法称为( )。

A、节点电压法B、支路电流法C、网孔法D、回路电流法正确答案：B3、三相对称负载三角形连接于380V线电压的电源上，其三个相电流均为10A，功率因数为0.6。

则其无功功率为( )千乏。

A、3.04B、5.28C、6.84D、9.12正确答案：D4、正弦交流电的三要素是指( )。

A、最小值、频率和初相位B、有效值、角频率和初相位C、平均值、角频率和初相位D、频率、初相角和有效值正确答案：B5、40Ω的电阻和容抗为30Ω电容串联接在正弦交流电路中，电路的无功功率为120var，则电路的视在功率为( )。

A、150VAB、200VAC、180VAD、168VA正确答案：B6、三相对称星形连接电路中，与的关系描述正确的为( )。

A、,超前相应的B、，超前相应的C、,滞后相应的正确答案：7、Y-Δ起动，Y形接线是Δ形接线时电流的( )倍。

A、1/15B、15C、1/3D、3正确答案：C8、若某一电路的端电压=10∠20°V,关联参考方向的电流=2∠(-35°)A,则该电路的等效复阻抗Z=( )Ω。

A、5∠-55°B、5∠55°C、5∠15°D、5∠-15°正确答案：B9、只适用于线性电路求解的方法是( )。

A、诺顿定理B、叠加定理C、弥尔曼定理D、戴维南定理正确答案：B10、已知RL并联电路的电阻电路IR=3A,电感电流IL=4A,则该电路的端电流I为( )。

A、1AB、4AC、5AD、7A正确答案：C11、已知在关联参考方向下,某个元件的端电压为-2V,流过该元件的电流为-5mA,则该元件功率状态为( )。

电工技术基础练习题含答案一、单选题（共40题，每题1分，共40分）1、Y形连接的RY和△形连接的R△，关系正确的是( )。

A、RY=R△B、RY=R△C、RY=3R△D、RY=R△正确答案：A2、两互感线圈顺向串联时其等效电感量L顺=( )。

A、L1+L2+2MB、L1+L2+MC、L1+L2-MD、L1+L2-2M正确答案：A3、已知在非关联参考方向下,某个元件的端电压为-2V，流过该元件的电流为5mA，则该元件功率状态为( )。

A、吸收10WB、发出10WC、吸收10mWD、发出10mW正确答案：C4、一个二端网络内部包含电源，该二段网络称为( )网络。

A、独立电源B、有源C、无源D、受控电源正确答案：B5、标明“100Ω，4W”和“100Ω，25W”的两个电阻串联时，电路允许加的最大电流为( )。

A、0.2AB、0.5AC、1AD、1.5A正确答案：A6、某电感线圈，接入直流电，测出R=12Ω，接入工频交流电，测出阻抗为20Ω，则线圈的感抗为( )。

A、16ΩB、20ΩC、8ΩD、32Ω正确答案：A7、空心变压器与信号源相连接的一侧和负载相连接的一侧分别称为( )回路。

A、次级、初级B、初级、初级C、初级、次级D、次级、次级正确答案：C8、在△-Y变换公式中，下列说法正确的是( )。

A、分子为△形中与之对应节点相连的电阻之和B、分母为△形中三个电阻之差C、分母为△形中三个电阻之积D、分子为△形中与之对应节点相连的电阻之积正确答案：D9、动态元件的初始储能在电路中产生的零输入响应中( )。

A、仅有稳态分量B、仅有暂态分量C、既有稳态分量,又有暂态分量D、既没有稳态分量,又没有暂态分量正确答案：B10、L、C串联的正弦交流电路，消耗的有功功率为( )。

A、0B、I2XC、UID、U2/R正确答案：A11、一个含有直流分量的非正弦波作用于线性电路,其电路响应电流中( )。

A、不含有直流分量和交流分量B、仅含有直流分量C、无法确定是否含有直流分量D、仅含有交流分量正确答案：C12、戴维南等效电路中的等效电阻等于有源二端网络的( )。

《电工技术基础与技能》复习题 7．初识正弦交流电 一、选择题：1．人们常说的交流电压220V 是指交流电压的（ ）A ．最大值B ．有效值C ．瞬时值D ．平均值 2．关于交流电的有效值，下列说法正确的是（ ） A ．最大值是有效值的3倍B ．有效值是最大值的2倍C ．最大值为311V 的正弦交流电，就其热效应而言，相当于一个220V 的直流电D ．最大值为311V 的正弦交流电，可以用220V 的直流电代替3．一个电容器的耐压为250V ，把它接入正弦交流电中使用，加在它两端的交流电压的有效值可以是（ ）。

A ．150VB ．180VC ．220VD ．都可以 4．已知V t u )6314sin(2100π-=，则它的角频率、有效值、初相分别是（ ）A ．62100/314π-、V 、s rad B ．6100/100ππ-、V 、s radC ．610050π-、V 、Hz D ．6100/314π、V 、s rad5．某正弦交流电的初相角20πϕ-=，在t =0时，其瞬时值将（ ）A ．大于零B ．小于零C ．等于零D ．不能确定 6．A t i ωsin 51=与A t i )30sin(52︒-=ω的相位差是（ ） A ．30° B ．－30° C ．0° D ．无法确定 7．两个同频率正弦交流电21、i i 的有效值各为40A 和30A ，当21、i i 的有效值为50V时，1i 与2i 的相位差是（ ）A ．0°B ．180°C ．45°D ．90° 8．某交流电压V t u )4100sin(100ππ+=，当s t 1.0=时的值是（ ）A ．V 7.70-B ．V 7.70C ．V 100D ．V 100-9．某正弦交流电压的有效值为380V ，频率为50Hz ，在t =0时的值为380V ，则该正弦电压的表达式为（ ）A ．V t u )90314sin(380︒+=B ．V t u 314sin 380=C ．V t u )45314sin(2380︒+=D ．V t u )45314sin(2380︒-= 10．如右图所示的矢量图中，交流电压1u 与2u 的相位关系是（ ）A ．1u 比2u 超前75°B ．1u 比2u 滞后75°C ．1u 比2u 超前30°D ．无法确定11．一个电热器接在10V 的直流电源上，产生一定的热功率。

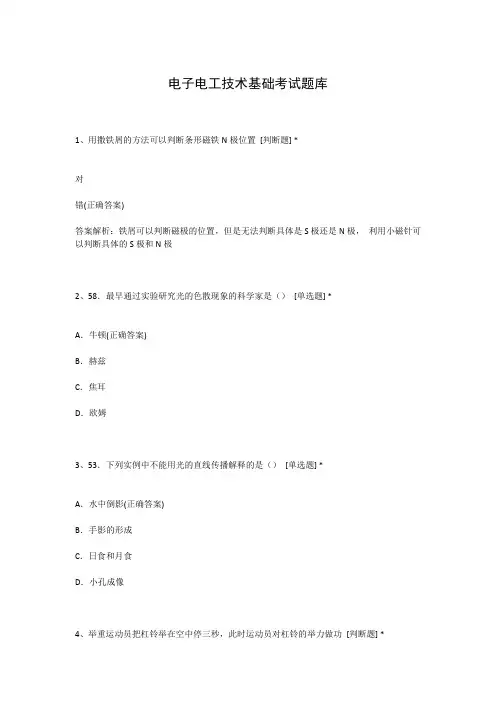

电子电工技术基础考试题库1、用撒铁屑的方法可以判断条形磁铁N极位置[判断题] *对错(正确答案)答案解析：铁屑可以判断磁极的位置，但是无法判断具体是S极还是N极，利用小磁针可以判断具体的S极和N极2、58．最早通过实验研究光的色散现象的科学家是（）[单选题] *A．牛顿(正确答案)B．赫兹C．焦耳D．欧姆3、53．下列实例中不能用光的直线传播解释的是（）[单选题] *A．水中倒影(正确答案)B．手影的形成C．日食和月食D．小孔成像4、举重运动员把杠铃举在空中停三秒，此时运动员对杠铃的举力做功[判断题] *对错(正确答案)答案解析：有力无距离，不做功5、3．空间站以恒定的速率绕地球转动：因为空间站速度大小不变，所以加速度为零．[判断题] *对错(正确答案)6、11．小敏学习密度后，了解到人体的密度跟水的密度差不多，从而她估测一个中学生的体积约为（）[单选题] *A．50 m3B．50 dm3(正确答案)C．50 cm3D．500 cm37、4．只要物体做直线运动，物体就处于平衡状态．[判断题] *对错(正确答案)8、下列事例中，属于用热传递的方式改变物体内能的是（）[单选题]A．用锯条锯木头，锯条温度升高B．用炉灶烧水，水温升高(正确答案)C．气缸内气体被压缩，温度升高D．用力搓手，手会发热9、14．在“用托盘天平称物体质量”的实验中，下列操作错误的是（）[单选题] *A．使用天平时，应将天平放在水平的桌面上B．称量时左边托盘应放置待称物体，右边托盘放置砝码C．观察到指针指在分度盘的中线处，确定天平已平衡D．天平调平后在称量过程中发现横梁不水平，此时可以通过调节平衡螺母使横梁水平(正确答案)10、2．在800 m比赛中，李明以2分01秒46的成绩获得冠军，其中的2分01秒46指的是时间间隔，800 m指位移．[判断题] *对错(正确答案)11、水平桌面上的文具盒在水平方向的拉力作用下，沿拉力的方向移动一段距离，则下列判断正确的是（）[单选题]A．文具盒所受拉力做了功(正确答案)B．文具盒所受支持力做了功C．文具盒所受重力做了功D．没有力对文具盒做功12、下列说法正确的是（）[单选题]A.指南针能够指南北，是由于受到地磁场的作用(正确答案)B.能够自由转动的小磁针静止时，其N极指向地理南极附近C.磁体的磁性越强，能吸引的物质种类就越多D.磁体之间的作用是通过磁场发生的，但磁场并不存在13、两个共点力的合力与分力的关系，以下说法中正确的是（）*A.合力的作用效果与两个分力共同作用的效果相同(正确答案)B.合力与分力是同时存在的C.合力的大小一定等于两个分力的大小之和D.合力的大小可以小于它的任一个分力(正确答案)14、56．在没有任何其他光照的情况下，舞台追光灯发出的紫光照在穿白上衣、红裙子的演员身上，观众看到她（）[单选题] *A．全身呈紫色B．上衣呈紫色，裙子不变色C．上衣呈黑色，裙子呈紫色D．上衣呈紫色，裙子呈黑色(正确答案)15、62．小华学习了《宇宙探秘》后，有下列认识，其中错误的是（）[单选题] *A．恒星看上去似乎不动，其实时刻在运动B．牛顿创立了万有引力理论C．根据银河系的直径大约为8万光年，可知光年是时间单位(正确答案)D．宇宙是一个有层次的天体结构系统，它是有起源的、膨胀的和演化的16、59．1911年，卢瑟福在α粒子散射实验的基础上，提出了原子核式结构模型。

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.电缆桥.电缆层.分支箱.接地箱应( )巡查一次。

A.每天B.每月C.每年答案:C2. 保护接零是指( )。

A.负载中性点接零线B.负载中性点及外壳都接中性线C.低压电网电源的中性点接地，电气设备外壳和中性点连接D.电源的中性点不接地而外壳接地答案:C3. 对电力系统来说，峰.谷负荷差( )，用电则越趋于合理。

A.越大B.越小答案:B4. 热继电器具有一定的( )自动调节补偿功能。

A.时间B.频率C.温度答案:C5. 电动机的节电方法之一是电动机与机械负载( )配套。

A.大车拉小车B.小车拉大车C.合理D.随意答案:C6. 用MF47型万用表的500V档测量50KV/100V的电压互感器二次绕组电压时，指针盘摆渡约为满刻度的1/5，由此可知此高压设备电压约为( )KV。

A.50B.100C.500答案:A7. 某地层土的渗透系数大.地下水水量大，降水深度在7M左右，最适宜的井点降水方法是( )。

A.轻型井点B.喷射井点C.管井井点D.深井井点答案:C8. 从制造角度考虑，低压电器是指在交流50HZ.额定电压( )V或直流额定电压1500V 及以下电气设备。

A.400B.800C.1000答案:C9. 电力系统电压互感器的二次侧额定电压均( )V.A.220B.380;C.36;D.100.答案:D10. 电流互感器在运行中，二次绕组的一端及铁芯必须可靠地进行保护接地，二次绕组严禁( )。

A.短路；B.开路；C.通路；D.断路；答案:B11. 三相异步电动机的启停控制线路由电源开关.( ).交流接触器.热继电器.按钮组成。

A.时间继电器B.速度继电器C.熔断器D.电磁阀答案:C12. 用于爆炸危险较大和安全条件要求较高的场所是( )系统，是三相五线制系统。

电工技术基础试题及答案详解一、单选题1. 电流是（）。

A. 电荷的变化速度B. 电压的大小C. 电荷的移动方式D. 电阻的等级答案：C. 电荷的移动方式解析：电流指的是单位时间内通过导体横截面的电荷量，是带电粒子（电子）在电场力作用下沿着导体轴向移动的流动。

因此，电流是电荷的移动方式。

2. 一个电压为220V的电源，通过一个电阻为10欧的电路，求电路中的电流强度。

A. 20AB. 2.2AC. 22AD. 0.22A答案：B. 2.2A解析：根据欧姆定律，电流强度等于电压除以电阻，即I = U/R。

根据题目中的数据，220V/10Ω = 22A。

3. 在电路中，若连接的电阻依次为4Ω，6Ω和8Ω，这些电阻串联后，等效电阻为（）。

A. 2ΩB. 6ΩC. 14ΩD. 18Ω答案：C. 14Ω解析：串联电路的等效电阻等于各个电阻之和，即Req = R1 + R2 + R3。

根据题目中的数据，4Ω + 6Ω + 8Ω = 18Ω。

4. 在电路中，若连接的电阻依次为4Ω，6Ω和8Ω，这些电阻并联后，等效电阻为（）。

A. 2ΩB. 6ΩC. 14ΩD. 18Ω答案：A. 2Ω解析：并联电路的等效电阻由公式1/Req = 1/R1 + 1/R2 + 1/R3得出。

根据题目中的数据，1/4Ω + 1/6Ω + 1/8Ω ≈ 0.5Ω，即Req ≈ 1/0.5 =2Ω。

二、多选题1. 以下哪些设备使用交流电？A. 手机充电器B. 电饭煲C. 电视机D. 汽车发动机答案：A. 手机充电器、C. 电视机解析：交流电（Alternating Current，AC）是指电流方向、电流大小和电压大小都按照一定规律随时间变化的电流。

由于手机充电器和电视机都使用电源供电，而电源一般提供交流电，因此它们使用交流电。

2. 以下哪些设备使用直流电？A. 电脑主机B. 摄像机C. 空调D. 汽车点火系统答案：A. 电脑主机、B. 摄像机、D. 汽车点火系统解析：直流电（Direct Current，DC）是指电流方向恒定不变的电流。

电工技术基础与技能（第 3 版）习题库第 1 章P15 练习题1.填空题(1)电力系统由、输电、降压、配电及五个环节组成。

(2)触电可分为和两种类型。

(3)电流分为三级：感知电流、电流、电流。

(4)人体触电的方式主要有触电、触电、跨步电压触电等。

(5)现场触电急救的原则可总结为八个字：、、、。

(6)常见低压试电笔的电压测量范围为。

2.单选题(1)在工程中，U、V、W 三根相线通常分别用（）颜色来区分。

A. 黄、绿、红B. 黄、红、绿C. 红、黄、绿(2)在金属容器内、隧道内施工时，应采用（）安全电压。

A.36VB. 24V 或12VC. 6V(3)电伤是指电流对人体（）的伤害。

A.内部组织B. 表皮C. 局部(4)触电事故中，内部组织受到较为严重的损伤，这属于（）。

A.电击B. 电伤C. 电灼伤(5)感知电流是使人有感觉的（）电流。

A.最大B.最小C.平均(6)摆脱电流是人触电后能自主摆脱带电体的（）电流。

A.最大B.最小C.平均(7)被电击的人能否获救，关键在于（）。

A.触电的方式B.人体电阻的大小C.能否尽快脱离电源和实行紧急救护(8)触电者呼吸停止，但心跳尚存，应施行（）。

A.人工呼吸法B. 胸外心脏按压法C. 心肺复苏法(9)触电者呼吸和心跳都停止，应采取（）。

A.人工呼吸法B. 胸外心脏按压法C. 心肺复苏法(10)对触电者进行口对口人工呼吸操作时，需掌握在每分钟（）。

A. 8～10 次B. 12～16 次C. 20 次(11)胸外按压要以均匀速度进行，每分钟（）左右。

A. 80～100 次B. 100～120 次C. 大于120 次（12）人体同时触及两相带电体所引起的触电事故，称为( )。

A.单相触电B.两相触电C.接触电压触电(13) 低压试电笔检测电压的范围是（）。

A. 60～500VB. 800VC. 大于1000V（14）用低压试电笔区分相线与中性线时，当试电笔触及导线，氖管发亮的即为（）。

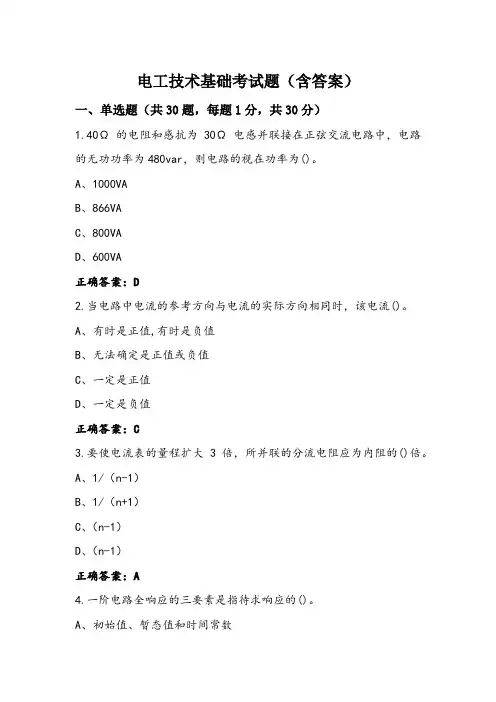

电工技术基础考试题（含答案）一、单选题（共30题，每题1分，共30分）1.40Ω的电阻和感抗为30Ω电感并联接在正弦交流电路中，电路的无功功率为480var，则电路的视在功率为()。

A、1000VAB、866VAC、800VAD、600VA正确答案：D2.当电路中电流的参考方向与电流的实际方向相同时，该电流()。

A、有时是正值,有时是负值B、无法确定是正值或负值C、一定是正值D、一定是负值正确答案：C3.要使电流表的量程扩大3倍，所并联的分流电阻应为内阻的()倍。

A、1/（n-1）B、1/（n+1）C、（n-1）D、（n-1）正确答案：A4.一阶电路全响应的三要素是指待求响应的()。

A、初始值、暂态值和时间常数B、稳态值、初始值和时间常数C、时间常数、最大值和时间常数D、以上都不对正确答案：B5.瞬变过程的三要素分析法只适用于()。

A、二阶直流电路B、二阶交流电路C、一阶交流电路D、一阶直流电路正确答案：D6.耦合线圈的自感L1和L2分别为2H和8H.则互感M最大不能超过()。

A、8HB、6HC、4HD、16H正确答案：C7.戴维南等效电路中的等效电阻等于有源二端网络的()。

A、除源后的入端电阻B、等效前两端电阻C、电源内阻D、外电路电阻正确答案：A8.在Y-△变换公式中，下列说法正确的是()。

A、分子为Y形中三个电阻之差B、分子为Y形中三个电阻的两两乘积之和C、分母为Y形中与之对应两节点无关的电阻之积D、分母为Y形中与之对应两节点无关的电阻之差正确答案：B9.三相四线制供电线路中，三相负载接近对称负载，中线上的电流()。

A、不变B、越大C、不确定D、越小正确答案：D10.Y-Δ起动，Y形接线是Δ形接线时电流的()倍。

A、1/15B、3C、1/3D、15正确答案：C11.40Ω的电阻和容抗为30Ω电容串联接在正弦交流电路中，电路的无功功率为120var，则电路的视在功率为()。

A、150VAB、200VAC、180VAD、168VA正确答案：B12.三相电路中线电压为250V，线电流为400A，则三相电源的视在功率是()。

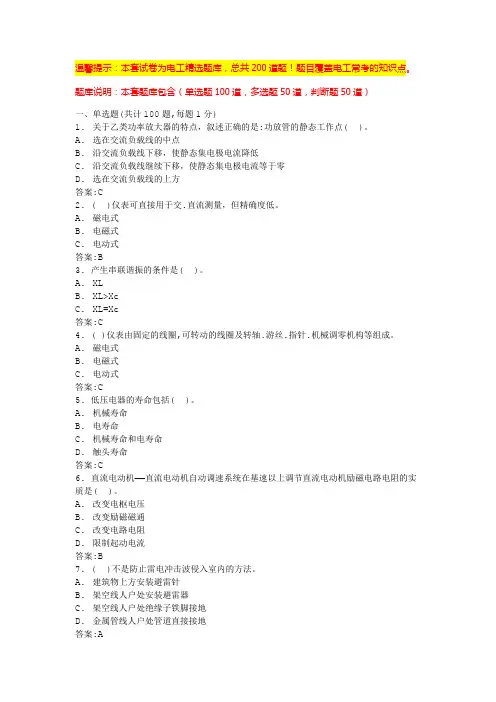

温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.关于乙类功率放大器的特点，叙述正确的是:功放管的静态工作点( )。

A.选在交流负载线的中点B.沿交流负载线下移，使静态集电极电流降低C.沿交流负载线继续下移，使静态集电极电流等于零D.选在交流负载线的上方答案:C2. ( )仪表可直接用于交.直流测量，但精确度低。

A.磁电式B.电磁式C.电动式答案:B3. 产生串联谐振的条件是( )。

A.XLB.XL>XcC.XL=Xc答案:C4. ( )仪表由固定的线圈,可转动的线圈及转轴.游丝.指针.机械调零机构等组成。

A.磁电式B.电磁式C.电动式答案:C5. 低压电器的寿命包括( )。

A.机械寿命B.电寿命C.机械寿命和电寿命D.触头寿命答案:C6. 直流电动机——直流电动机自动调速系统在基速以上调节直流电动机励磁电路电阻的实质是( )。

A.改变电枢电压B.改变励磁磁通C.改变电路电阻D.限制起动电流答案:B7. ( )不是防止雷电冲击波侵入室内的方法。

A.建筑物上方安装避雷针B.架空线人户处安装避雷器C.架空线人户处绝缘子铁脚接地D.金属管线人户处管道直接接地答案:A8. 电功的数学表达式不正确的是( )A.P=UIB.W=UItC.W=I2RtD.W=U2/Rt答案:A9. 楞次定律是( )。

A.确定线圈产生电磁感应电动势方向的定律B.计算线圈中感应电动势大小的定律C.电流通过线圈产生热量的定律D.电流与电阻关系的定律答案:A10. 阀型避雷器阀电阻片具有( )特性。

A.非线性B.线性C.线性或非线性答案:A11. 刚好使导线的稳定温度达到电缆最高允许温度时的载流量，称为( )。

A.额定载流量B.最大载流量C.允许载流量答案:C12. 交流电路的功率因数Cosφ等于( )。

第1章电路的基本知识一、填空题1.电荷间存在相互作用力，同种电荷互相排斥，异种电荷互相吸引。

2.真空中有两个点电荷，电荷量均为2×10－6C，相距0.2 m，则它们之间的作用力为0.9N ，且为斥力。

3.电荷周围存在的特殊物质叫电场。

4.电荷的定向移动形成的电子流叫做电流。

我们规定正电荷定向移动的方向为电流的正方向。

在金属导体中电流方向与电子的运动方向相反。

5.通过一个导体的电流是5A，经过2min时间，通过这个电阻横截面的电荷量是600C。

导体中的电流为1A，在0.4min时间内，通过导体横截面的电荷量为24C。

6.衡量电场力做功大小的物理量叫电压，其定义式为U AB=W AB/q。

7.电位是相对值，它的大小与参考点选择有关；电压是不变值，它的大小与参考点选择无关。

8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。

9.衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q。

10.有二根同种材料的电阻丝，长度之比为1：2，横截面积之比为2：3，则它们的电阻之比是3：4 。

11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为R/4 。

12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为I=U/R 。

13.全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比，其表达式为 I=E/(R+r)。

14.电源电动势E=4.5 V，内阻r=0.5Ω,负载电阻R=4Ω，则电路中的电流I＝1A ，路端电压U＝4V 。

15.电流在单位时间内所做的功叫做电功率。

电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和。

16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。

如果把它接到110 V的电源上，它实际消耗的功率为10W。

17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A，允许加在它两端的最大电压是100V 。

第 1 单元直流电路模块 1 安全用电任务一安全操作用电及电气灭火常识一、填空题1．漏电短路负载过热2．马上断开本组电源排除故障后指导老师3．关闭二、选择题1．C 2． B 3．B 4．A三、判断题1．×2．×3．√4．×5．×6．√7．√8．×四、简答题电气设备发生火灾一般有以下两个特点：（1）着火后电气设备可能还带电，处理过程中若不注意可能会引起触电。

（2）有的电气设备工作时含有大量的油，不注意可能会发生喷油或爆炸，造成更大事故。

具体处理方法如下：（1）发现电子装置、电气设备、电缆等冒烟起火，要尽快切断电源，（2）使用砂土、二氧化碳或四氯化碳、1211（二氟一氯一溴甲烷）、二氟二溴甲烷不导电灭火介质或干粉灭火器。

忌用泡沫和水进行灭火。

（3）灭火时不可将身体或灭火工具触及导线和电气设备，要留心地上的电线，以防触电。

（4）火过大无法扑灭时，应及时拨打119 。

任务二触电及触电急救技术一、填空题1．42 V、36 V、24 V、12 V、6 V2．83．3~5cm，804．单相触电、两相触电、跨步电压触电二、选择题1．C 2．B 3．C 4．A三、判断题1． √ 2．× 3．√ 4．× 5．× 6．× 7． × 8．√ 9．× 10．× 四、简答题1． （1）不要随意将三眼插头改为两眼插头；（2）不用湿手、湿布擦带电的灯头；（3）严禁私设电网（4）不要乱拉乱接电线；（5）发现断落电力线，不要靠近，不能捡；（6）下雨天不可躲在树下。

2．(a) 不能直接拉触电者，用竹竿、木棒等绝缘物挑开电线 (b) 使触电者脱离电源(c) 施行急救(d) 尽快送医院，途中也应继续急救。

模块 2 电路基础知识任务一 认识电路一、填空题 1.电流流通的路径2.电源 负载 导线 开关3.将其它形式的能量转化为电能，并把电能源源不断地提供给负载4.各种用电设备 将电能转换为其他形式的能量5.连接电源与负载6.接通和断开电路7.直流电路 交流电路 内电路 外电路8.电源内部的电路 从电源一端由导线经过开关，负载回到电源另一端的电路 二、画图题三、简答题1.VA（1） （2） （3）（4） （5） （6）2. 答：（1）手电筒由灯泡、开关、导线及电源（电池）四部分组成。

《电工技术基础与技能》复习题8 •正弦交流电路一、是非题：1•电阻元件上的电压、电流的初相一定都是零，所以它们是同相的。

（）2•正弦交流电路，电容元件上电压最大时，电流也最大。

（）3.在同一交流电压作用下，电感L越大，电感中的电流就越小。

（）4•端电压超前电流的交流电路一定是电感性电路。

（）5.有人将一个额定电压为220V、额定电流为6A的交流电磁铁线圈误接在220V的直流电源上，此时电磁铁仍将能正常工作。

（）6•某同学做荧光灯电路实验时，测得灯管两端的电压为110V，镇流器两端电压为190V , 两电压之和大于电源电压220V，说明该同学测量数据错误。

（）7•在RLC串联电路中，U R、U L、U C的数值都有可能大于端电压。

（）8.额定电流100A的发电机，只接了60A的照明负载，还有40A的电流就损失了。

（）9.在RLC串联电路中，感抗和容抗数值越大，电路中的电流也就越小。

（）10•正弦交流电路中，无功功率就是无用功率。

（）11.在纯电阻电路中，下列各式对的打"，错的打xU U U m⑴ I （）⑵ i （）⑶ I m （）R R R⑷ p ui （）⑸P=UI（）⑹P=0（）⑷ P=0 () ⑸Q LU mX LU213 .在纯电容电路中，下列各式对的打"，错的打x12 .在纯电感电路中，下列各式对的打"，错的打Xu⑶i ()X LUX Lsin(u)())X C选择题第7题X C 2 fC ()⑷ Q c UI (、选择题:)⑸ Q c U 2 C ()⑹ i 、、2 U sin( tX c1 .正弦交流电通过电阻元件时，下列关系式正确的是（）。

A. i U R.丄U R U Rsin t B. i C. IR R R2 •纯电感电路中，已知电流的初相角为一u)()D. i 出sin( t )R60。

，则电压的初相角为（A. 30 °B. 60 °C. 90 D . 1203 •加在容抗为100 Q的纯电容两端的电压U 100sin（ t ）V，则通过它的电流应3是（A . 0B . 100WC . 200WD . 100 . 3W10 .交流电路中提高功率因数的目的是（）。

《电工技术基础》习题答案一、单项选择题1．图示电路中，电流I 等于 ( B )。

A ．0.5AB ．1AC ．2AD ．3A2．图示电路，当电流源I S 和电压源U S 共同作用时，电流I 为2A ，；当电流源I S 单独作用时电流I 为5A ；则当电压源U S 单独作用时电流I 为( A )。

A ．-3AB ．3AC ．4AD ．5A3．图示正弦交流电路中，已知R =X L =X C ，电流表A 的读数为10A ，当电源频率增加一倍而保持其有效值不变时，电流表A 的读数变为( C )。

A ．25AB ．30A C． D ．35A4．图示正弦交流电路中，已知电压U 与I 同相，电流表A 1的读数为12A ，电流表A 2的读数为13A ，则电流表A 的读数为( C )。

A ．1AB ．17.69AC ．5AD ．25A6WUI5．对称三角形连接的三相负载，接在三相对称电源上，如果负载相电流AB 100A I ∠＝，则其线电流A I 的大小为（ C ）。

A ．17.30A ∠B ．17.330A ∠C ．17.330A ∠－D ．1030A ∠－6．图示电路，电路原已处于稳定状态，t =0时，开关S 闭合，则u L (0+)=( C )。

A ．0VB ．1VC ．2VD ．3V7．直流铁芯线圈如题1图所示，保持电源电压U 、线圈电阻R 以及线圈匝数N不变，将铁芯a 、b 段锯开形成气隙，则铁芯中磁通Φ和线圈电流I 的变化情况分别是( D )。

A ．Φ 和I 均保持不变B ．Φ 增加，I 减小C ．Φ 和I 均增加D ．I 不变、Φ 减小8. 某三相反应式步进电动机的步距角为 1.5︒，如驱动电动机的脉冲频率为2000H Z ，则电动机的转速为( A )。

A ．500r/minB ．600r/minC ．750r/minD ．1000r/min9．继电接触器控制电路如图所示，接触器KM 控制电动机的运行。

《电工基础》练习及答案（1.认识电路）《电工技术基础与技能》期末复习题1.识别电路一、选择题：1.在下列设备中，电源必须为（）。

a．蓄电池b．发电机c．冰箱d．白炽灯2.如果1200C的电荷在4分钟内通过导体，导体中的电流为（）a.5ab。

10摄氏度。

公元15年。

20a3．一般金属导体具有正温度系数，当环境温度升高时，电阻值将（）a．减少b．增大c．不变d．不能确定4.如果由相同材料制成的两根均匀导体的长度比为3:5，横截面积比为4:1，则电阻比为（）a．12：5b．3：20c．7：6d．20：35.一段导线的电阻为8Ω，如果将其均匀延长一倍，则导线的电阻为（）A.8Ωb.16Ωc.4Ωd.32Ω6．某导体两端电压为100v，通过的电流为2a；当两端电压降为50v时，导体的电阻应为（）a、100Ωb.25Ωc.50Ωd.07。

通常，电工术语“负载大小”指的是（）的大小。

a．等效电阻b．负载体积c．实际电压d．实际电功率8.额定功率为1W，电阻值为100Ω时，允许通过的最大电流为（）a.0.01ab。

0.1摄氏度。

1ad。

100a9．一电阻元件，当其电流减为原来的一半时，其功率为原来的（）a．1/2b．2倍c．1/4d．4倍10.220V和40W白炽灯通常发光（）小时，耗电1kW。

H.a.20b。

40摄氏度。

45d。

2511.有两个灯“220V，40W”和“220V，100W”。

当它们都正常发光时，（）A.“220V，40W”的电阻大，B.“220V，100W”的电阻大，C.两个灯的电阻相同，D.不确定。

12.在电源电压恒定的系统中，增加负载指（）a．负载电阻加大b．负载电压增大c．负载功率增大d．负载电流减小13．有段电阻为16ω的导线，把它对折起来作为一条导线用，电阻是（）。

a．8ωb．16ωc．4ωd．32ω二、填空题：1.电路是由、和组成的闭环。

该电路的功能是实现电能的连续性和连续性。

2．电路通常有、和三种状态。

《电工技术基础与技能》期末复习题2．简单直流电路 一、选择题： 1．在闭合电路中，负载电阻增大，则端电压将（ ） A ．减小 B ．增大 C ．不变 D ．不能确定 2．在右图所示的电路中，E=10V,R 0 =1Ω，要使R P 获得最大功率，R P 应为（ ） A ．0.5Ω B ．1Ω C ．1。

5Ω D ．0 3．将321R R R >>的三只电阻串联,然后接在电压为U 的电源上，获得功率最大的电阻是( ） A ．1R B ．2R C ．3R D ．不能确定4．若将上题三只电阻并联后接在电压为U 的电源上，获得功率最大的电阻是（ ） A ．1R B ．2R C ．3R D ．不能确定5．一个额定值为220V 、40W 的白炽灯与一个额定值为220V 、60W 的白炽灯串联接在220V 的电源上，则（ ) A ．40W 的灯较亮 B ．60W 的灯较亮 C ．两灯亮度相同 D ．不能确定 6．两个电阻21R R 和并联，等效电阻值为( ）A ．2111R R + B ．21R R - C ．2121R R R R + D ．2121R R R R + 7．两个阻值均为555Ω的电阻,作串联时的等效电阻与作并联时的等效电阻之比为( ）A ．2：1B ．1：2C ．4：1D ．1：48．R 1和R 2为两个串联电阻,已知R 1=4R 2，若R 1上消耗的功率为1W ，则R 2上消耗的功率为（ ）。

A ．5WB ．20WC ．0。

25WD ．400W 9．R 1和R 2为两个并联电阻，已知R 1=2R 2，若R 2上消耗的功率为1W ，则R 1上消耗的功率为（ )。

A ．2W B ．1W C ．4W D ．0。

5W 10．如右图所示，已知R 1=R 2=R 3=12Ω，则A 、B 间的总电阻为（ )。

A ．18Ω B ．4Ω C ．0 D ．36Ω 11．用电压表测得电路端电压为0，这说明（ ）. A ．外电路断路 B ．外电路短路 C ．外电路上电流比较小D ．电源内阻为012．阻值为R 的两个电阻串联接在电压为U 的电路中，每个电阻消耗的功率为P ；若将两个电阻改为并联，仍接在电压为U 的电路中，则每个电阻消耗的功率为（ ）。

《电工与电子技术基础》试题为突出对电工技术基本概念、基本规律和基本分析方法及实际知识的掌握，理解与应用，建议如下题型分配：题型分配填空题选择题判断题简答简算题综合题（含电路分析、计算、电路设计）小题数10空10 10 6 2总分10 20 20 30 20一．填空题（每空1分，共10分）1．电路如下图所示，已知：12I A=，23I A=，则3I=。

答案：5A2、如图所示电路，则B、C间的等效电阻R BC= ，A、C间的等效电R AC=若在A、C间加10V的电压时，则图中电流I= A。

答案：R BC= 4Ω，R A C= 10Ω，I= 1 A。

3、如图所示的电路中，已知I1=0.01A，I2=0.3A，则I3= A。

答案：I3= 0.29 A。

4、把一只110V、9W的指示灯接在380V的电源上，应串联欧的电阻，串接电阻的功率为 W。

答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W。

5.市用照明电压是220V，接入一个标有220V，100W的白炽灯后，灯丝上通过的电流的有效值是___________。

A CBI6Ω8Ω8ΩI3I1I2答案：0.45A6、有只额定值分别为40Ω、10W 的电阻，其额定电流为 A ，额定电压为 V 。

答案：额定电流为 0.707 A ，额定电压为 20 V 。

7、有一个1KW,220V 的电炉，正常工作时电流是 A;若不考虑温度对电阻的影响，则电炉的电阻是 欧；若把它接入110V 的电压上，它的实际功率是 。

答案：工作时电流是 4.5 A ，电炉的电阻是 48.4 欧，实际功率是 250W 。

8、有一电源，当两端开路时，电源的端电压为10V ，同6Ω的电阻连接时，路端电压为9V ，则电源电动势为 V ，内阻为 Ω. 答案：电源电动势为 10 V ，内阻为 0.667 Ω.9、如图10所示：答案：U= -1 V ，U 1= -15 V 。

10、有R 1和R 2两个电阻串联，已知R 1=2R 2，R 1消耗功率为8W ，则R 2消耗的功率为 W 。

《电工与电子技术基础》试题为突出对电工技术基本概念、基本规律和基本分析方法及实际知识的掌握，理解与应用，建议如下题型分配：题型分配 填空题 选择题 判断题 简答简算题 综合题（含电路分析、计算、电路设计） 小题数 10空 10 10 6 2 总分1020203020一．填空题（每空1分，共10分）1．电路如下图所示，已知：12I A =，23I A =，则3I = 。

答案：5A2、如图所示电路，则B 、C 间的等效电阻R BC = ，A 、C 间的等效电R AC = 若在A 、C 间加10V 的电压时，则图中电流I= A 。

答案：R BC = 4Ω，R A C = 10Ω，I= 1 A 。

3、如图所示的电路中，已知I 1=0.01A ，I 2=0.3A ，则I 3= A 。

答案：I 3= 0.29 A 。

4、把一只110V 、9W 的指示灯接在380V 的电源上，应串联 欧的电阻，串接电阻的功率为 W 。

答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W 。

5.市用照明电压是220V ，接入一个标有220V ，100W 的白炽灯后，灯丝上通过的电流的有效值是___________。

AC BI 6Ω8Ω 8Ω I 3 I 1 I 2答案：0.45A6、有只额定值分别为40Ω、10W 的电阻，其额定电流为 A ，额定电压为 V 。

答案：额定电流为 0.707 A ，额定电压为 20 V 。

7、有一个1KW,220V 的电炉，正常工作时电流是 A;若不考虑温度对电阻的影响，则电炉的电阻是 欧；若把它接入110V 的电压上，它的实际功率是 。

答案：工作时电流是 4.5 A ，电炉的电阻是 48.4 欧，实际功率是 250W 。

8、有一电源，当两端开路时，电源的端电压为10V ，同6Ω的电阻连接时，路端电压为9V ，则电源电动势为 V ，内阻为 Ω. 答案：电源电动势为 10 V ，内阻为 0.667 Ω.9、如图10所示：答案：U= -1 V ，U 1= -15 V 。

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.装设暂时接地线的次序为( )。

A.先拆导体端，后接接地端B.先接接地端，后拆导体端C.不分先后D.以上都不对答案:B2. 电压互感器在运行中，二次回路熔断器熔断后应( )。

A.更换熔断器立即投入运行B.检查是否由于二次侧短路引起的熔断C.检查是否由于一次侧短路引起的熔断D.检查是否由于二次侧开路引起的熔断答案:B3. 在RLC串联交流电路中，电源电压不变，调节电容，下列正确的是( )A.随电容调小，XL/XC值变大B.随电容调小，XL/XC值变小C.随电容调大，电阻阻抗变小D.随电容调大，电路电流变小答案:B4. 绕线式异步电动机串级调速种类很多，不管是那一种，都是在( )进行调速的。

A.转子回路里串入附加电势B.转子回路里串入电阻C.转子回路里串入电抗器D.转子回路里串入频敏变阻器答案:A5. 设备编号中,阿拉伯数字标明( )。

A.设备次序号B.设备数量C.设备单位编号答案:A6. 与环境污染相近的概念是( )。

A.生态破坏B.电磁辐射污染C.电磁噪音污染D.公害答案:A7. 人体在电磁场效果下，因为( )将使人体遭到不同程度的损伤A.电流B.电压C.电磁波辐射答案:C8. 射极输出器的特点之一是具有( )。

A.与共发射极电路相同B.很小的输入电阻C.很大的输出电阻答案:C9. 手车式开关柜断路器手车在试验位置时摇不进的原因之一是( )。

A.断路器在合闸位置B.断路器在分闸位置C.接地开关在分闸位置D.接地开关摇把已取出答案:A10. 同杆塔架设的多层电力线路挂接地线时，应( )。

拆除时次序相反。

A.先挂低压.后挂高压，先挂下层.后挂上层，先挂远侧.后挂近侧B.先挂高压.后挂低压，先挂下层.后挂上层，先挂近侧.后挂远侧C.先挂低压.后挂高压，先挂上层.后挂下层，先挂近侧.后挂远侧D.先挂低压.后挂高压，先挂下层.后挂上层，先挂近侧.后挂远侧答案:D11. 继电保护回路编号用( )位及以下的数字组成。
