弱电系统基础知识培训ppt课件

33
干线子系统的接合方法
（1）点对点端接法（2）分支接合方法
34
四、管理子系统的设计
管理子系统由交连/互连的配线架、信息插座式配线架、及由水平跳线连线（HC）、中间跳线连线(IC)、主跳线连线（MC）和管理标识组成。
根据信息点的分布、数量和管理方式确定楼层配线架(FD)的位置和数量,对于信息点不多，使用功能近似的楼层，为便于管理，可多个楼层共用一个楼层配线间，但FD的接线模块应有10-20%的余量，根据光缆的芯数、规格确定光纤终端盒的规格和形式，配线间的位置一般要求选在弱电井附近的房间。
象配线间一样，也分为主配线架和分配线架，主配线架连接主干电缆和设备，分配线架连接水平电缆和主干电缆。
14
设备间----属布线系统的管理子系统，其中放置配线架。
典型地，设备间中放置主配线箱，每N层楼设一个分配线箱，分配线箱设置的多少随各楼层的信息点密度不同而不同。
15
综合布线的特点
16
综合布线方式能为数据、语音、通信以及弱电控制等提供实用的、灵活的、可扩展的模块化介质通路，它具有的如下特点：
全天候环境设计，自身不带通讯接口，需要云台解码器。
一体化智能球机
智能高速云台摄像机
特点：360度无限制旋转，16－128预置位，巡航联动，隐蔽美观。20倍以上光学变倍加10倍以上数字变倍。
特点：360度无限制旋转，16－64 预置位，向上无死角，抗恶劣环境能力强。更高的图像质量。
更高速旋转：水平0°～80°/s，
2、传输设备－视频/音频/控制信号传输光端机 3、视频切换和控制设备－矩阵（含矩阵键盘）
4、视频存储－DVR（硬盘录像机）
5、视频显示－CRT监视器，LCD， DLP（拼接大屏）

XX大楼弱电系统.ppt

吸顶扬声器
卫星电视系统
一、系统概述
1-5层及33-36层按具体需求布置有线电视点位，同时给 6-24层租户，29-36层XX办公区域具体点位需根据装修化设计，具体需求分析如下：
•在大厦顶层设有卫星及有线电视控制机房，对该建筑群内的有线电视系统实施控制和管理 •节目源有二部分组成：从大厦顶部预设的卫星天线接收的卫星信号、自办电视节目信号 •本套卫星电视系统，应具有当前技术的先进性和前瞻性，采用860MHz电视图像双向传输的方式 •干线采用SYWV-75-9线SC25方式、支线采用 SYWV-75-5线SC20方式或在线槽和高质量PVC管中敷设 •6-24层出租层用户如需要观看卫星电视中的涉外节目需向XX大厦物管部门申请机顶盒进行解密观看，XX集团内部用户则不需要。 •按照设计要求预留点位
四、无线对讲系统
本系统拟采用异频中继多天线微功率原理,当A对讲机与B对讲机之间由于距离比较远而无法实现通话,在采用中继信号覆盖后，当A对讲机发信时，对讲机A 通过上行频率将信号发给中继台，中继台把接收的信号经过放大处理后再通过下行频率将信号发给对讲机B及其它网内机器。而当对讲机B发信时,原理同上, 来达到整栋大厦全覆盖的效果.本中继系统采用无人值守方式,稳定可靠。
综合安保系统
一、闭路电视监控系统（全数字）
高清网络数字摄像机采用的是数字信号传输，它将光信号转化为数字信号，然后由DSP进行图像压缩与处理，最后通过网络将数字压缩视频输出，数字摄像机在抗电磁干扰性、逐行扫描、画面分辨率方面都拥有传统模拟摄像机所不能比拟的优势。
高清网络数字摄像机从整个视频的采集、编码、传输全部采用数字化，通过网络传输能有效利用原有网络避免重复建设，可以即插即用，工程实施简便，系统扩充方便；其次，跨区域远程监控及为方便，特别是利用互联网，图像监控已经没有距离限制，而且图像清晰，稳定可靠；再者，图像的存储、检索十分安全、方便、可异地存储，多机备份存储以及快速非线性查找等。

《建筑弱电系统讲》课件

门禁控制系统
通常包括门禁卡、指纹识别、人脸识别、密码锁等多种形式，可以对人员出入进行严格控制和安排。
建筑弱电系统的设计原则
1 可靠性
合理布置系统，选择稳定可靠的设备，强化用户的使用和管理意识，做到系统的日常维护和管理。
2 实用性
针对建筑的特点和需求，合理布置设备和线路，使得系统更加符合建筑的实际应用环境。
重要性
建筑弱电系统是大型综合建筑的必须构成部分，可以提高房地产开发商的市场竞争力，满足用户的需求和期望。
建筑弱电系统的组成部分
1
通讯系统
音频、视频、数据和通信线路，如电话、
安防系统
2
宽带、无线网络、有线电视等。
门禁控制、报警监控等安全系统，如火
灾报警、视频监控系统、入侵报警等。
3
环境系统
用于控制建筑环境，如空调、照明、电
3 可扩展性
考虑未来建筑和系统的发展，留足可扩展的余地和设计空间，降低后期升级和改装的难度和成本。
建筑弱电系统的安装和维护
安装
建筑弱电系统的安装需要经过严密的勘测、设计和施工准备工作，在正式安装之前应该先进行竣工验收和系统测试。
维护
建筑弱电系统的维护需指定专人或专业公司进行，及时发现和解决问题，定期进行例行检查，确保系统始终处于良好的工作状态。
《建筑弱电系统讲》PPT 课件
建筑弱电系统是现代建筑中不可或缺的重要组成部分，它使得大楼和住宅更加智能化、高效化和安全化。
建筑弱电系统的概念和定义
定义
建筑弱电系统是指在建筑中除强电系统外，包括语音、数据、广播、安防、监控等非强电系统。
作用
建筑弱电系统向各种设备提供数据通信，自动化控制和监测，以保障楼宇的高效性、安全性、便利性。

建筑弱电系统.ppt

⒍导频信号发生器在前端就需要提供一个或两个反映传输电平变化
情况的固定频率（幅度也要稳定）的载波信号（导引信号），即导频。导频信号发生器实际上是一个频率和幅度都很稳定的正弦波振荡器。其中的振荡器通常采用晶体振荡器，输出具有AGC功能。导频信号发生器的组成框图如图16-9所示。
图16-9 导频信号发生器框图
一、作用、组成、特点
分配系统的作用主要是把传输系统送来的信号分配至各个用户点。
建筑弱电系统工程
主要包括
1有线电视系统 2火灾自动报警系统 3 4
1 有线电视系统
主要内容： 1.1概述 1.2有线电视信号源 1.3前端系统 1.4传输系统 1.5分配系统 1.6用户终端
1.1概述
一、基本概念（1）定义与分类有线电视系统是采用缆线作为传输媒质来
传送电视节目的一种闭路电视系统CCTV （Closed Circuit Television），所谓闭路，指是不向空间辐射电磁波。
机
机
VCR节目编辑器
550MHz 邻频前端
有线电视信号
16.1.3前端系统
⒈前端系统中的放大器 ⑴天线放大器。它工作于弱场强区，用以
改善系统输出信噪比。其主要指标是噪声系数NF。一般有两种，及频道型和宽带型天线放大器。如图16-7所示。
⑵频道放大器。它的作用是频道放大，抑制带外干扰和进行电平控制，有的还具有 AGC功能。如图16-8所示。
（4）特性及功能
有线电视的发展之所以迅速，主要在于它具有高质量、带宽性、保密性和安全性、反馈性、控制性、灵活性，以及发展性等特性。
二、有线电视系统的构成
（1）基本组成
有线电视系统一般由接收信号源，前端处理，干线传输，用户分配和用户终端几部分组成，而各个子系统包括多少部件和设备，要根据具体需要来决定，如图2所示。

建筑设备之几种建筑弱电系统介绍(ppt 38页)

一、电气消防系统
4、火灾自动报警系统：基本功能：为火灾探测器供电，接受、显示及传递火灾报警信号，火灾报警控制器和系统本身的故障自检，并能输出控制指令。
它可单独作火灾自动报警用，也可以与自动防灾及灭火系联动，组成自动报管联动控制系统。
一、电气消防系统
按报警控制器的作用性质可以分为：区域报警控制器集中报警控制器通用报警控制器。
三、共用天线电视系统
1、概述
电视信号以电磁波的形式传播，电视频道的频率范围为48-958MHz。
由于电视信号频率高，波长短，由于山峦、森林、建筑物的吸收和阻挡，遇到障碍物时电视信号将发生明显的反射，直射波和反射波的相位差将造成电视接收机的重影。
三、共用天线电视系统
1、概述在城市，高层建筑越来越多，影响了电视信号的传播。由于“高楼重影”现象，无法收看高质量的电视图像。
一、电气消防系统
火灾探测器的选择：
火灾探测器的选用应根据火灾形成发展规律、设置场所性质、房间高度和室内环境条件等因素综合考虑，合理选用。火灾初期发生阴燃，有大量烟雾产生，感烟探测器的灵敏度也比较高，可选用感烟探测器。经常有烟雾滞留或有大量尘埃、粉尘和水蒸汽的场所，可考虑选用感温探测器。
一、电气消防系统
2、电气消防系统的组成：
火灾探测报警系统包括火灾探测器和报警器。防灾系统防止火为扩大，引导人员疏散。灭火系统控制及灭火的功能。其他系统。
一、电气消防系统
民用建筑保护等级的划分：
一、电气消防系统
3、火灾探测器：利用各种不同敏感元件探测到火灾参数，并转变成电信号的传感器。
差温式探测器。
差定温式探测器。
一、电气消防系统
(2)、感温探测器：对空气温度参数响应的火灾探测器。按感温原件可分为：机械式探测器。

建筑弱电系统ppt课件

广播,服务性广播范围是背景音乐和客房节目广播,目的是为人们提供欣赏性音乐类广播节目,以服务为主要宗旨。广播节目内容安排应根据服务对象和工程级别情况而定。
⑶ 火灾事故：主要用于火灾发生时,在消防控制室的消防人员通过火灾事
故广播引导人们迅速撤离危险场所。
完整最新版课件
55
3、组成
广播系统一般由播音室(广播站房)、线路和放音设备三部分组成。
完整最新版课件
51
室内电话电缆一般采用穿钢管暗敷设，管径的选择应符合电缆截面积不小于管子截面的50%。一段管路长度为30m有一个弯或长度为20m有两个弯时，需放大一号管径。
室内电话支线路分为明配和暗配两种。明配线用于工程完毕后，根据需要在墙角或踢脚板处用卡钉敷设。暗敷设可采用钢管或塑料管埋于墙内及楼板内，或采用线槽敷设于吊顶内。
筒。
完整最新版课件
54
2、分类现代化建筑的公共广播系统根据建筑规模,使用性质和功能要求可分以下三种类型: ⑴ 业务性：办公楼、商业写字楼、学校、医院、铁路客运站、航空港、
车站、银行及工厂等建筑物设置业务性广播,以满足业务和行政管理为主的业务广播要求。
⑵ 服务性：宾馆、旅馆、商场娱乐设施及大型公共活动场所设置服务性
完整最新版课件
52
F:\建筑设备\电话交换机标清.flv建筑设备\电话交换机标清.flv
完整最新版课件
53
三1 、、概建述筑广播系统
广播是指通过无线电波或导线传送声音的新闻传播工具。通过无线电波传送节目的称无线广播，通过导线传送节目的称有线广播。广播诞生于20世纪20年代。
广义的广播系统包含扩声系统和放声系统两大类： 1、扩声系统：扬声器与话筒处于同一声场内。 2、放声系统：系统中只有磁带机，光盘机等声源，没有话

建筑设备安装课件——建筑弱电系统教学课件

3．智能建筑的组成
楼宇自动化
BAS系统
系统
办公自动化系统
OAS系统
计算机控制中心
通信自动化系统
CAS系统
4.智能建筑工程系统的集成
系统集成就是将各种各样的新技术、实用技术在应用的层面上进行工作，并使它们工作起来就像一个应用系统那样协调。
9.1.2 火灾自动报警及联动控制系统基础
学习内容：
学习内容：学习单元一弱电基础知识学习学习单元二弱电施工图识读学习单元三土建施工与弱电系统安装配合
定义：
建筑弱电系统指是载有语音、图像、数据等信息的信息源，处理对象主要是信息，即信息的传送与控制，其特点是电压低、电流小、功率小、频率高，主要考虑的问题是信息传送的效果，诸如信息传送的保真度、速度、广度和可靠性等。
二、智能建筑概述
1．智能建筑定义
智能建筑是指利用系统集成的方法，将智能型计算机技术、通信技术、信息技术、控制技术与建筑技术有机结合，通过对设备的自动监控、对信息资源的统一管理和对使用者的信息服务及其与建筑的优化组合，设计出的投资合理、适合信息社会需要，并具有安全、高效、节能、舒适、便利和灵活变换特点的建筑物。
2．火灾自动报警及消防联动系统的功能与工作原理
通过布置在现场的火灾探测器自动监测火灾发生时产生的烟雾或火光、热气等火灾信号，当有火灾发生时发出声光报警信号，同时联动有关消防设备，实现监测报警、控制灭火的自动化。
自喷系统灭火或人工
根据烟、温、光
分析火案灾例自：动有报一警24与层自写动字等灭楼参火火，数灾系变突信统化然一一息输基在般层出本通下12知一工层火层作发灾，原生本本理火层案。和例灾上中，试

智能建筑弱电系统概述PPT课件

国家有关标准
《智能建筑设计标准》(GB/T50314-2000)，2000年10月1日起实施
其中，在《智能建筑设计标准》中，将智能建筑中的各智能化系统划分为甲、乙、丙三级，对通讯网络系统、办公自动化系统、建筑设备监控系统、安全防范系统、智能化系统集成、电源与接地、环境以及住宅智能化等系统的规定、设计要素、设计标准进行了规定和说明。对火灾自动报警系统，则执行《火灾自动报警系统设计规范》(GB50116)。
建筑的类型
智能化系统的应用主要取决于建筑的性质，目前，我们国家兴建的建筑工程可以划分为以下几大类别：
办公型建筑：如自用、出租、出售型写字楼；酒店型建筑：如宾馆、饭店等；商业型建筑：如大型商场、超级市场等；生产型建筑：如厂房、大型车间等公用运输建筑：如车站、机场等；公共事业建筑：如学校、剧场、展览馆、博物馆等；住宅建筑：大型公寓等；综合型建筑：建筑中包括上述两种或两种以上的功能；建筑群体建筑。对不同类型的建筑来说，系统应用的类型不会一致，系统配置的方式也不会一致。
系统集成设计要素信息管理系统应具有相应的信息处理能力对智能化系统的集成，设备的通讯协议和接口应符合国家现行有关标准的规定系统集成管理系统应具有可靠性、容错性和可维护性
系统集成的需求分析
为什么要进行系统集成？
要点：系统集成不是孤立于其他系统的系统系统集成不是为集成而集成
现代建筑中有更多的设备需要监控现代建筑中有更多的监控中心需要设置不同的监控中心之间有大量的关联每天有大量的数据需要处理每年需要制定大量财政预算
另外，在本标准中，还对建筑的环境因素(层高、地板地下配线方式、配电间、空调环境、视觉照明)特别加以说明。
此外，还有：
《建筑与建筑群综合布线系统设计规范》(GB/T50311-2000)，2000年8月1日起实施

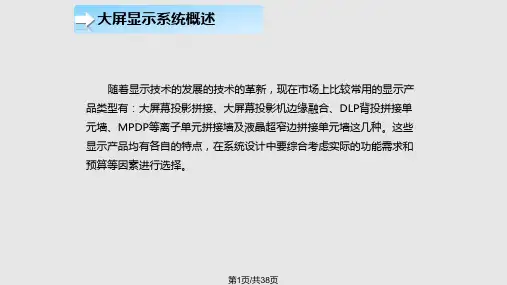

智能建筑弱电集成大屏幕拼接系统PPT课件

接； • 内置色彩平衡调节电路，保证拼接单元见的亮度和色彩平衡； • 屏幕采用超精细菲涅尔透镜和柱面透镜系统，亮度一致性和色彩一致性极佳； • 采用GUCS屏幕，拼接效果。
第11页/共38页
系统分类—DLP背投拼接系统
第12页/共38页
个性化的设计，尽可以单独使用，也可以非常灵活的拼接并且能显示图像漫游，叠加等功能。 4. 拼接方式的多样性
因为其独特的单元化，屏的大小亦有多种选择，用户按照需求选折合适的尺寸，按照拼接图，就可以任意选折（行*列）拼接数量。
第17页/共38页
系统分类—液晶拼接系统
液晶拼接系统优势：
5. 超长的使用寿命，维护成本低使用寿命达60000小时，且运行稳定，可以保证系统单元每日长达24
系统分类—DLP背投拼接系统
DLP背投拼接功能：
DLP 背投拼接墙系统以广泛用于军事指挥、交通指挥、视讯会议、电视监控等场所。
DLP背投拼接系统优势 DLP投影技术是一种全数字反射式投影技术。
具有以下优势：数字优势：
数字技术的采用，使图像灰度等级提高，图像噪声消失，画面质量稳定数字图像非常精确。反射优势：
第15页/共38页
系统分类—液晶拼接系统
液晶拼接系统优势：
1. 纯平面显示，高亮度，高对比度，更好的色彩饱和度 DID LCD为纯平显示器，完全无曲率大画面，无变形失真；亮度
可以达300~500cd/m²和700~800cd/m²；具有大于1000：1~10000：1的对比度，是一般背投的5倍以上而且能达到92%的高色彩饱和度。即使在阳光照射下，依然能完美显示。 2. 超窄边设计
① 在传统拼接系统中，由于采用多块单独屏幕组成一个屏幕显示体，各个屏幕之间虽然采用同一材料，但是由于制作时间、制作环境上的不同，使得不同屏幕的热胀冷缩存在客观差异，这就导致整个系统在使用一段时间后会出现一些小的物理变化，进而影响整个系统的稳定和效果。而融合拼接由于采用了一整块屏幕，制作时间、材料、工艺水平完全一致，从而消除了上述隐患。

建筑电气基础课件-建筑弱电系统

消防连动控制装置一般设在消防控制中心，以便实行集中统一控制，统一管理，也有将消防连动控制装置设在被控消防设备所在现场，但其动作信号则必须返回消防控制室，实行集中与分散相结合的控制方式。
电源
火灾自动报警系统对供电的要求较高，除主电源外，还要求配备独立的备用电源，其主电源由消防电源双回路电源自动切换箱提供，备用电源采用蓄电池，主电源和备用电源能自动切换。
⒌混合器
混合器是把两路或多路信号混合成一路输出的设备。
混合器分为无源和有源混合器两种。无源混合器又分为滤波器式和宽带变压器式两种。
⒍导频信号发生器
在前端就需要提供一个或两个反映传输电平变化情况的固定频率（幅度也要稳定）的载波信号（导引信号），即导频。
导频信号发生器实际上是一个频率和幅度都很稳定的正弦波振荡器。其中的振荡器通常采用晶体振荡器，输出具有AGC 功能。导频信号发生器的组成框图如图16-9所示。
/ /
16-10
传二一
部室和编（空丙线体电导同．．
分内护织金气烯）（缆体轴射传组用套网属、、，单，绝电频输成浅（或管空聚绝实其缘缆同媒
输系
统．色室加状气氯缘芯基且是轴质
如的外铝、绝乙体导本保用电
图聚用塑铝缘烯（线结持介缆
所示
氯乙烯）四
二．信号源
简单的信号源只有一台录像机，复杂的信号源可包括多台录像机，摄像机，电视电影机（将记录在胶片上的电影图片转换成电视图像信号的设备），字幕机以及整套演播室设备提供的视频和音频信号。
一．前端系统中的放大器 01
二．天线放大器。它工作于弱场强区，用以改善系统输出信噪比。其主要指标是噪声系数NF。一般有两种，及频道型和宽带型天线放大器。如图16-7所示。

第十四章-建筑弱电系统PPT课件

全色谱全塑电缆的类型
全塑电缆分为普通型和特殊型两大类，而特殊型又包括填充型、自承式和室内电缆等。
(1) 普通型全塑电缆。这是使用最多的一种，广泛用于架空、管道、墙壁及暗管等施工形式，分为 HYA、HYFA、HYPA三大类。图1-1所示的电缆就是最常用的普通型HYA型电缆。
14
(2) 填充型全塑电缆。目前本地网中经常使用的是石油膏填充的全塑电缆，主要用于无需进行充气维护或对防水性能要求较高的场合。其型号为：HYAT、HYFAT、HYPAT、HYA GT、HYAT铠装、HYFAT铠装、HYPAT铠装等。图1-2就是一条填充型全塑电缆。 (3) 自承式全塑电缆。这是一种用于架空场合的全塑电缆，它不要吊线即可直接架挂在电杆上(“自承式”因此而得名)，多用于墙壁敷设。其型号有HYAC、HYPAC，结构如图1-3 所示。
分
主干
电缆交接
线电缆
线
电话机
箱（盒）
用户引入线
箱
局内局外
市话线路网的构成
6
配线架
7
通信电缆
8
9
❖ 电话通信电缆的构造可分为缆芯和缆芯防护层。
缆芯是电缆中的芯线，由金属导体和绝缘层组成。金属导体一般为圆铜单线和圆铝单线。其线径有0.32、0.4 0.5、0.6、0.8mm几种规格。
一、有线电话系统的组成
有线电话系统如图所示，主要由终端设备、传输线路和交换设备三大部分组成。
3
国内电话网早期结构
国际出入口局
C1
C1
C1
长
途
电
C2
C2
话
网
C3
C3
C4
C4
本

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 10、你要做多大的事情，就该承受多大的压力。10/17/
2020 8:34:14 AM08:34:142020/10/17
• 11、自己要先看得起自己，别人才会看得起你。10/17/
谢谢大家 2020 8:34 AM10/17/2020 8:34 AM20.10.1720.10.17
• 12、这一秒不放弃，下一秒就会有希望。17-Oct-2017 October 202020.10.17
•
2、阅读一切好书如同和过去最杰出的人谈话。08:3 4:1408: 34:1408 :3410/ 17/2020 8:34:14 AM
•
3、越是没有本领的就越加自命不凡。 20.10.1 708:34: 1408:3 4Oct-20 17-Oct-20
•
4、越是无能的人，越喜欢挑剔别人的错儿。 08:34:1 408:34: 1408:3 4Saturday, October 17, 2020
三、有线电视 1、共用天线电视系统（CATV系统）
（1）系统分类
类别
用户数量
A类 B类 B1类 B2类 C类 D类
>=10000 2001~10000 5001~10000 2001~5000
301~2000 <=300
（2）系统组成天线及前端设备、信号传输分配网和用户终端三部分组成。
小型CATV系统的组成图示
放大器
各种天线
（3）接收天线位置的确定 ①天线宜架设在电视信号场较强、电磁波传输路径单一处，避开信号反射，远离汽车频繁通过的公路、电气化铁路、高压电线等。 ②当多频道天线共用架杆时，各天线上下间距不得小于1.5~2m，并将高频道天线置于低频道天线之上。 ③若天线需要竖装在楼顶时，要设置基座 ④应十分重视天线避雷的问题
电话站的建造方式一般有三种情况：（1）附建在其他房间内；（2）当电话站设备容量较大时（800门以上），可以单独建造；（3）利用原有房屋进行改建。
3、用户线（1）直接配线
（2）交接配线箱
交接箱配线
（3）电话线路的敷设明敷：用卡钉固定敷设于墙角等不明显处。暗敷：穿于钢管或塑料管内，埋设于墙边或楼板中。 Nhomakorabea•
5、知人者智，自知者明。胜人者有力，自胜者强。 20.10.1 720.10. 1708:3 4:1408: 34:14October 17, 2020
•
6、意志坚强的人能把世界放在手中像泥块一样任意揉捏。 2020年 10月17 日星期六上午 8时34 分14秒0 8:34:14 20.10.1 7
市内电话连接图
多种多样的电话机
磁石式
按键式
子母机
触摸屏式
传真机式
传真机式
可视电话
投币式
投币式
车载式
手柄式电话
电话交换机
用户线
2、电话交换站（1）交换机室（2）测量室（3）转接站室（4）电缆进线室（5）电池室与贮酸室（6）配电室
电话站的功能关系图
• 13、无论才能知识多么卓著，如果缺乏热情，则无异纸上画饼充饥，无补于事。Saturday, October 17, 20201
7-Oct-2020.10.17
3、自动门在防盗保安系统中的应用
六、广播系统 1、有线广播
广播控制室的位置确定原则
2、扩声系统（1）分类及技术指标（2）扩声控制室位置的确定
卫星频道发射应答控制器
扬声器
•
1、有时候读书是一种巧妙地避开思考的方法。20.1 0.1720. 10.17Sa turday, October 17, 2020
2、系统设备的工艺用房建筑的位置应尽量靠近播放网络的符合中心，集中布置。且
要远离具有污染、腐蚀、噪音、振动和较强电磁场干扰的场所。
四、火灾自动报警及消防联动 1、火灾自动报警系统
火警自动报警系统的组成
（1）火灾探测器：感烟式、感温式、感光式等感光式
感烟式
感温式
（2）火灾报警控制设备：有阈值、无阈值
2.5 建筑弱电系统
一、概述 1、弱电——以传输信号和进行信息交换的电。一般以毫安为单位。 2、弱电系统的主要设计内容
（1）电话通信系统（2）共用天线电视系统（3）火灾自动报警及联动控制系统（4）防盗与保安系统（5）广播系统
二、电话通信系统
1、有线电话的基本组成和分类
市话发送系统、市话接收系统和中断系统
5、消防用应急照明及配电系统 6、消防联动控制的组成
五、防盗与保安 1、防盗系统的种类及其应用
（1）玻璃破碎报警防盗系统（2）超声波报警防盗系统（3）微波报警防盗系统（4）红外线报警防盗系统
红外线报警防盗系统
2、保安系统（1）对讲机——电锁门保安系统（2）可视——对讲——电锁门保安系统（3）闭路电视保安系统
2、火灾事故广播及消防专用电话的设置火灾事故广播中的扬声器应设置在建筑内走道和大厅内，数
量按楼层任何点至最近一个扬声器人行距离不大于25m确定。每个扬声器的额定功率应大于3W。 3、消防控制室对建筑设计要求
①应设在建筑物的底层或地下一层，并用耐火极限不小于3h 的隔墙或不小于2h的楼板隔开。
②房间应设直通室外的安全出口，并有明显标志。 ③最小建筑面积应大于30m 2
•
7、最具挑战性的挑战莫过于提升自我。。20 20年10 月上午 8时34 分20.10. 1708:3 4October 17, 2020
•
8、业余生活要有意义，不要越轨。20 20年10 月17日星期六 8时34 分14秒0 8:34:14 17 October 2020
•
9、一个人即使已登上顶峰，也仍要自强不息。上午 8时34 分14秒上午8时 34分08 :34:142 0.10.17
（1）市话发送系统：送话器、电话机发送电路、用户线和馈电桥；（2）市话接收系统：受话器、电话机接收电路、用户线和馈电桥；（3）馈电桥：将用户线中与话音相应的电信号尽量不失真的传输入中继电路;（4）用户线：连接电话机与交换机之间的二线线路。
在一般大型建筑和较大单位的有线电话系统中，主要包括电话机、用户线和交换机三大基本组成。
