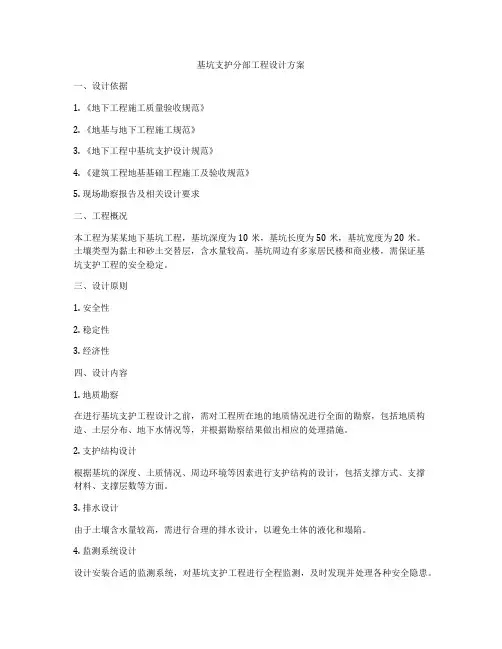

基坑支护分部工程设计方案一、设计依据1. 《地下工程施工质量验收规范》2. 《地基与地下工程施工规范》3. 《地下工程中基坑支护设计规范》4. 《建筑工程地基基础工程施工及验收规范》5. 现场勘察报告及相关设计要求二、工程概况本工程为某某地下基坑工程,基坑深度为10米,基坑长度为50米,基坑宽度为20米。
土壤类型为黏土和砂土交替层,含水量较高。
基坑周边有多家居民楼和商业楼,需保证基坑支护工程的安全稳定。
三、设计原则1. 安全性2. 稳定性3. 经济性四、设计内容1. 地质勘察在进行基坑支护工程设计之前,需对工程所在地的地质情况进行全面的勘察,包括地质构造、土层分布、地下水情况等,并根据勘察结果做出相应的处理措施。
2. 支护结构设计根据基坑的深度、土质情况、周边环境等因素进行支护结构的设计,包括支撑方式、支撑材料、支撑层数等方面。
3. 排水设计由于土壤含水量较高,需进行合理的排水设计,以避免土体的液化和塌陷。
4. 监测系统设计设计安装合适的监测系统,对基坑支护工程进行全程监测,及时发现并处理各种安全隐患。
5. 安全措施设计制定全面的安全措施,包括施工管理、现场警示等方面,确保基坑支护施工过程中的安全。
6. 施工工艺设计制定详细的施工工艺方案,对各道工序进行合理安排,保证基坑支护工程的质量和安全。
五、施工技术要求1. 所选用的支护结构必须符合《地基基础工程施工及验收规范》的相关要求;2. 所选用的支护结构在施工时必须符合相关的强度和稳定性要求;3. 施工人员必须严格按照设计方案进行作业,确保施工质量;4. 施工现场必须保持清洁、整洁,确保施工作业安全;5. 施工过程中,需要对支护结构的监测数据进行实时监控,及时发现并处理问题;6. 施工完成后,需要对支护结构进行验收,确保其符合设计要求。
六、验收与保养1. 完成基坑支护工程后,需进行相关验收,验收内容包括支护结构的强度、稳定性、外观等方面;2. 完成基坑支护工程后,需对支护结构进行定期保养和检查,确保其长期稳定使用。

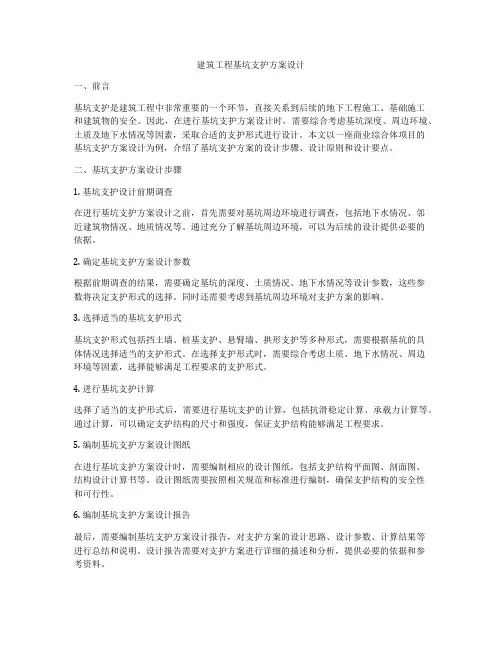

建筑工程基坑支护方案设计一、前言基坑支护是建筑工程中非常重要的一个环节,直接关系到后续的地下工程施工、基础施工和建筑物的安全。
因此,在进行基坑支护方案设计时,需要综合考虑基坑深度、周边环境、土质及地下水情况等因素,采取合适的支护形式进行设计。
本文以一座商业综合体项目的基坑支护方案设计为例,介绍了基坑支护方案的设计步骤、设计原则和设计要点。
二、基坑支护方案设计步骤1. 基坑支护设计前期调查在进行基坑支护方案设计之前,首先需要对基坑周边环境进行调查,包括地下水情况、邻近建筑物情况、地质情况等。
通过充分了解基坑周边环境,可以为后续的设计提供必要的依据。
2. 确定基坑支护方案设计参数根据前期调查的结果,需要确定基坑的深度、土质情况、地下水情况等设计参数,这些参数将决定支护形式的选择。
同时还需要考虑到基坑周边环境对支护方案的影响。
3. 选择适当的基坑支护形式基坑支护形式包括挡土墙、桩基支护、悬臂墙、拱形支护等多种形式,需要根据基坑的具体情况选择适当的支护形式。
在选择支护形式时,需要综合考虑土质、地下水情况、周边环境等因素,选择能够满足工程要求的支护形式。
4. 进行基坑支护计算选择了适当的支护形式后,需要进行基坑支护的计算,包括抗滑稳定计算、承载力计算等。
通过计算,可以确定支护结构的尺寸和强度,保证支护结构能够满足工程要求。
5. 编制基坑支护方案设计图纸在进行基坑支护方案设计时,需要编制相应的设计图纸,包括支护结构平面图、剖面图、结构设计计算书等。
设计图纸需要按照相关规范和标准进行编制,确保支护结构的安全性和可行性。
6. 编制基坑支护方案设计报告最后,需要编制基坑支护方案设计报告,对支护方案的设计思路、设计参数、计算结果等进行总结和说明。
设计报告需要对支护方案进行详细的描述和分析,提供必要的依据和参考资料。
三、基坑支护设计原则1. 安全性原则基坑支护方案的设计首要原则是安全性,支护结构需要具有足够的稳定性和抗震能力,能够保证基坑施工和后续工程施工的安全。

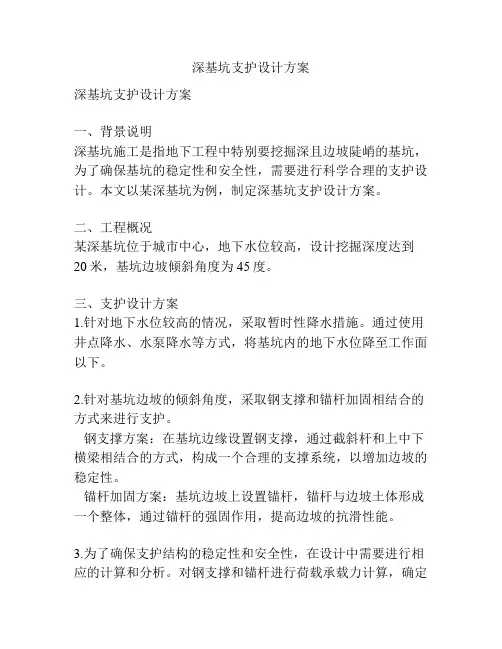

深基坑支护设计方案深基坑支护设计方案一、背景说明深基坑施工是指地下工程中特别要挖掘深且边坡陡峭的基坑,为了确保基坑的稳定性和安全性,需要进行科学合理的支护设计。
本文以某深基坑为例,制定深基坑支护设计方案。
二、工程概况某深基坑位于城市中心,地下水位较高,设计挖掘深度达到20米,基坑边坡倾斜角度为45度。
三、支护设计方案1.针对地下水位较高的情况,采取暂时性降水措施。
通过使用井点降水、水泵降水等方式,将基坑内的地下水位降至工作面以下。
2.针对基坑边坡的倾斜角度,采取钢支撑和锚杆加固相结合的方式来进行支护。
钢支撑方案:在基坑边缘设置钢支撑,通过截斜杆和上中下横梁相结合的方式,构成一个合理的支撑系统,以增加边坡的稳定性。
锚杆加固方案:基坑边坡上设置锚杆,锚杆与边坡土体形成一个整体,通过锚杆的强固作用,提高边坡的抗滑性能。
3.为了确保支护结构的稳定性和安全性,在设计中需要进行相应的计算和分析。
对钢支撑和锚杆进行荷载承载力计算,确定材料和规格。
对支护结构进行稳定性分析,检查是否满足工程要求。
4.在施工过程中,要严格控制工况和施工要求。
特别是在挖掘基坑和安装支撑结构时,要逐级逐段进行,按照设计要求进行施工。
确保每个施工环节的质量和安全。
5.对于基坑挖掘完毕后的支护结构,需要进行监测和定期维护。
监测土体位移和支护结构的变形,及时采取相应的补充加固措施。
定期维护支护结构,修补损坏部分,确保支护结构的完好性。
综上所述,本深基坑支护设计方案针对具体工程情况,通过暂时性降水、钢支撑和锚杆加固相结合的方式,确保了基坑的稳定性和安全性。
在实际施工中,要严格按照设计要求和施工规范进行施工,确保工程质量。
同时要加强监测和维护工作,及时发现问题并采取措施加以解决。

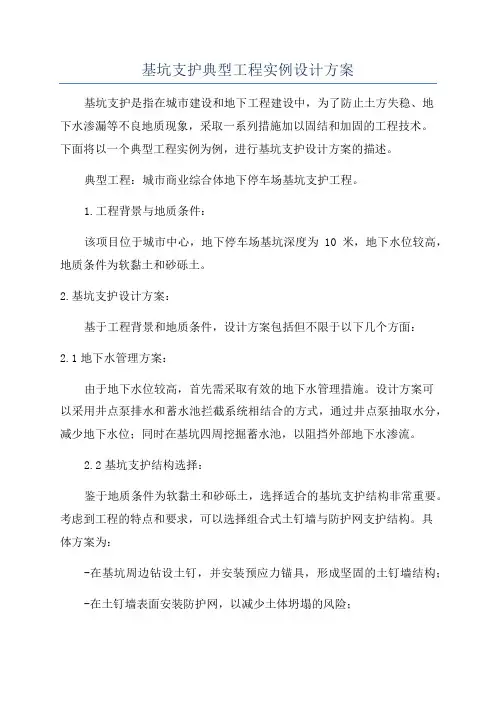

基坑支护典型工程实例设计方案基坑支护是指在城市建设和地下工程建设中,为了防止土方失稳、地下水渗漏等不良地质现象,采取一系列措施加以固结和加固的工程技术。
下面将以一个典型工程实例为例,进行基坑支护设计方案的描述。
典型工程:城市商业综合体地下停车场基坑支护工程。
1.工程背景与地质条件:该项目位于城市中心,地下停车场基坑深度为10米,地下水位较高,地质条件为软黏土和砂砾土。
2.基坑支护设计方案:基于工程背景和地质条件,设计方案包括但不限于以下几个方面:2.1地下水管理方案:由于地下水位较高,首先需采取有效的地下水管理措施。
设计方案可以采用井点泵排水和蓄水池拦截系统相结合的方式,通过井点泵抽取水分,减少地下水位;同时在基坑四周挖掘蓄水池,以阻挡外部地下水渗流。
2.2基坑支护结构选择:鉴于地质条件为软黏土和砂砾土,选择适合的基坑支护结构非常重要。
考虑到工程的特点和要求,可以选择组合式土钉墙与防护网支护结构。
具体方案为:-在基坑周边钻设土钉,并安装预应力锚具,形成坚固的土钉墙结构;-在土钉墙表面安装防护网,以减少土体坍塌的风险;-在土钉墙上设置横向和纵向的钢梁,以增加支护结构的稳定性。
2.3基坑排土方案:由于基坑深度较大,土方排除是一个重要的环节。
设计方案可以采用机械开挖和上框架逐层开挖的方式,以保证基坑开挖的安全性和顺利进行。
-首先进行机械开挖,将大部分的土方排出;-随着基坑深度的增加,采用上框架逐层开挖的方式,以防止土体坍塌和安全事故的发生;-同时设置支撑和加固措施,以保证基坑的稳定性。
2.4基坑支撑与加固措施:为了保证基坑的稳定性和安全性,需要设置相应的支撑和加固措施。
设计方案可以采用以下几个措施:-钢支撑结构:在基坑四周设置钢管杆和钢梁,以增加土体的承载能力;-减振措施:在地下停车场层设置减振装置,以减少地震对基坑结构的影响;-增加防水层和排水系统:在基坑支护结构内部设置防水层和排水系统,以防止地下水的渗入和积聚。
基坑支护工程的设计方案一、工程概述基坑支护工程是指在建筑施工中,为了防止基坑倒塌和地面塌陷,需要采取一系列的支护措施,确保基坑安全施工。
基坑支护工程的设计方案是根据地质条件、基坑深度、周围环境等因素而制定的施工技术方案,以确保基坑支护的稳定和安全。
二、地质勘察首先,对待施工地点进行地质勘察,主要包括地层、土质、地下水情况等。
地质勘察结果将为基坑支护工程设计提供基本资料和依据。
三、设计原则1. 安全性:基坑支护工程设计必须遵循“安全第一”的原则,确保基坑支护的稳定和安全性。
2. 经济性:合理利用材料和施工工艺,保证基坑支护工程的经济性和可行性。
3. 可操作性:设计方案要考虑到施工的可操作性和施工工艺的运用,方便施工操作。
四、基坑支护设计方案1. 基坑支护结构:根据地质勘察结果,选择合适的基坑支护结构,包括钢支撑、混凝土梁、预应力锚杆等。
根据基坑深度和地质情况,确定基坑支护的结构形式和材料。
2. 基坑排水设计:根据地下水情况,设计合理的基坑排水系统,确保基坑内的地下水及时排泄,降低基坑水压对支护结构的影响。
3. 基坑施工工艺:根据基坑支护的结构和材料,设计合理的基坑开挖工艺和施工工艺,确保基坑支护施工的顺利进行。
五、施工技术要点1. 基坑支护结构施工:根据设计方案,采用专业的钢支撑或混凝土支撑等支护结构的施工工艺,确保支护结构的稳定和安全。
2. 基坑排水施工:根据设计方案,采用合适的排水设备和排水工艺,确保基坑排水的顺利进行。
3. 施工监测及控制:在基坑支护施工过程中,加强对支护结构的监测和控制,确保施工的质量和安全。
六、施工管理1. 施工组织设计:编制合理的施工组织设计,包括人员配置、施工工艺流程、安全技术措施等。
2. 安全管理:严格遵守安全操作规程,加强施工现场安全管理,确保施工的安全进行。
3. 质量管理:强化施工质量管理,确保基坑支护工程的质量和稳定性。
七、施工后期1. 施工后期监测:基坑支护工程竣工后,加强对支护结构的监测,确保支护结构的稳定和安全。

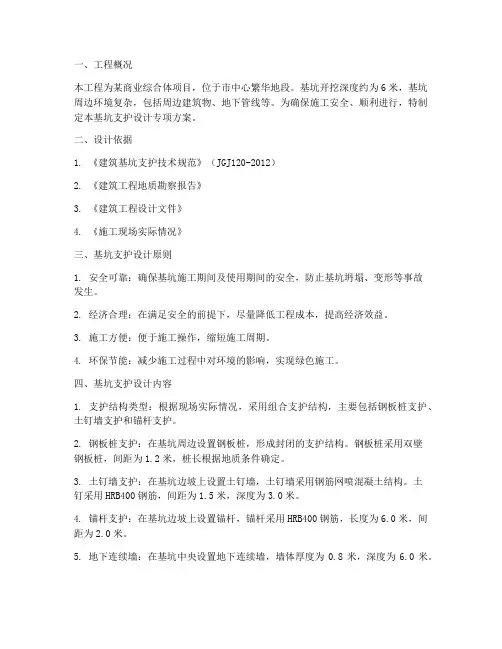

一、工程概况本工程为某商业综合体项目,位于市中心繁华地段。
基坑开挖深度约为6米,基坑周边环境复杂,包括周边建筑物、地下管线等。
为确保施工安全、顺利进行,特制定本基坑支护设计专项方案。
二、设计依据1. 《建筑基坑支护技术规范》(JGJ120-2012)2. 《建筑工程地质勘察报告》3. 《建筑工程设计文件》4. 《施工现场实际情况》三、基坑支护设计原则1. 安全可靠:确保基坑施工期间及使用期间的安全,防止基坑坍塌、变形等事故发生。
2. 经济合理:在满足安全的前提下,尽量降低工程成本,提高经济效益。
3. 施工方便:便于施工操作,缩短施工周期。
4. 环保节能:减少施工过程中对环境的影响,实现绿色施工。
四、基坑支护设计内容1. 支护结构类型:根据现场实际情况,采用组合支护结构,主要包括钢板桩支护、土钉墙支护和锚杆支护。
2. 钢板桩支护:在基坑周边设置钢板桩,形成封闭的支护结构。
钢板桩采用双壁钢板桩,间距为1.2米,桩长根据地质条件确定。
3. 土钉墙支护:在基坑边坡上设置土钉墙,土钉墙采用钢筋网喷混凝土结构。
土钉采用HRB400钢筋,间距为1.5米,深度为3.0米。
4. 锚杆支护:在基坑边坡上设置锚杆,锚杆采用HRB400钢筋,长度为6.0米,间距为2.0米。
5. 地下连续墙:在基坑中央设置地下连续墙,墙体厚度为0.8米,深度为6.0米。
6. 降水措施:采用井点降水,设置降水井,井点间距为3.0米,井深根据地质条件确定。
五、施工要求1. 施工前,对施工人员进行安全技术交底,确保施工人员掌握相关安全知识。
2. 施工过程中,加强现场管理,确保施工质量。
3. 定期对支护结构进行监测,发现问题及时处理。
4. 施工结束后,及时进行基坑回填,恢复地表原貌。
六、安全保证措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置警示标志,确保施工安全。
3. 加强对施工设备的检查和维护,确保设备安全运行。
4. 施工过程中,加强现场巡查,及时发现并处理安全隐患。
基坑支护设计方案1. 背景本项目为某个基坑的支护设计方案,需要综合考虑地质条件、工程要求和资源可行性等因素,确保基坑的稳定和施工的顺利进行。
2. 设计目标该方案的设计目标主要包括以下几个方面:- 确保基坑的稳定性,防止地质灾害和坍塌风险;- 提供安全的施工环境,确保工人和设备的安全;- 尽量减少土方开挖量,节约资源并减少对周围环境的影响;- 考虑施工进度和成本的要求,并合理安排施工工序。
3. 方案设计根据现场勘察和地质调查,结合设计目标,本方案提出以下支护设计措施:- 土方开挖:根据地质条件和基坑的尺寸,采用适当的开挖方式,如挖土台阶或垂直挖掘坑道,以减少土方的开挖量和施工难度。
- 地下水控制:根据地下水位和水文地质特征,采取合适的排水措施,如设置排水井和排水管道,确保基坑内的地下水位控制在安全范围内。
- 基坑支护:选择合适的支护结构,如钢支撑、混凝土墙或土工布等,根据基坑的深度和土质条件进行设计,保证基坑的稳定。
- 施工安全:设置适当的安全防护设施,如安全网、警示标志等,确保工人和设备的安全。
- 施工工序:根据施工进度和成本要求,合理安排施工工序,确保施工的顺利进行。
4. 工程实施在方案设计确定后,需进行工程实施过程,包括以下步骤:1. 地质勘察:进行详细的地质勘察和调查,以获取准确的地质资料。
2. 设计优化:根据勘察结果,对支护设计方案进行优化和调整,确保设计的科学性和可行性。
3. 材料采购:根据设计方案确定所需的材料种类和数量,并进行采购准备。
4. 施工组织:制定详细的施工组织方案,包括人员安排、设备调配和施工进度等。
5. 施工实施:按照施工组织方案进行施工,确保施工质量和安全。
6. 监理验收:进行监理和验收工作,对施工质量进行监督和评估。
5. 安全评估针对该支护设计方案,应进行安全评估工作,确保施工过程的安全性。
评估内容主要包括基坑稳定性、支护结构的可靠性、施工安全措施的有效性等方面。
6. 结论本文档提出了一个基坑支护设计方案,目标是确保基坑的稳定和施工的顺利进行。

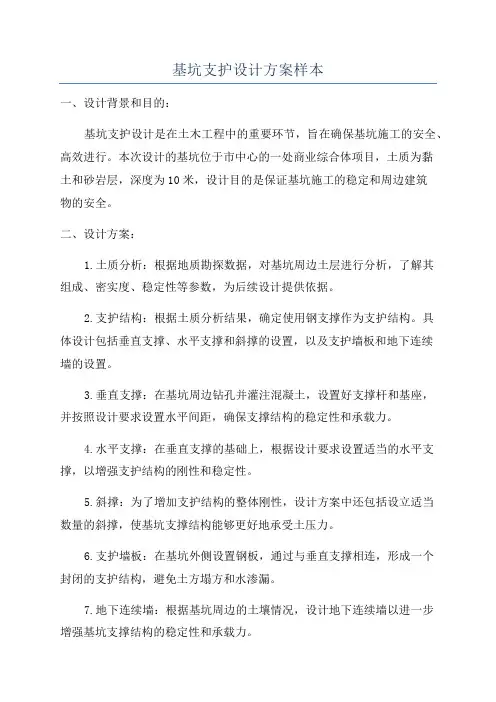

基坑支护设计方案样本一、设计背景和目的:基坑支护设计是在土木工程中的重要环节,旨在确保基坑施工的安全、高效进行。
本次设计的基坑位于市中心的一处商业综合体项目,土质为黏土和砂岩层,深度为10米,设计目的是保证基坑施工的稳定和周边建筑物的安全。
二、设计方案:1.土质分析:根据地质勘探数据,对基坑周边土层进行分析,了解其组成、密实度、稳定性等参数,为后续设计提供依据。
2.支护结构:根据土质分析结果,确定使用钢支撑作为支护结构。
具体设计包括垂直支撑、水平支撑和斜撑的设置,以及支护墙板和地下连续墙的设置。
3.垂直支撑:在基坑周边钻孔并灌注混凝土,设置好支撑杆和基座,并按照设计要求设置水平间距,确保支撑结构的稳定性和承载力。
4.水平支撑:在垂直支撑的基础上,根据设计要求设置适当的水平支撑,以增强支护结构的刚性和稳定性。
5.斜撑:为了增加支护结构的整体刚性,设计方案中还包括设立适当数量的斜撑,使基坑支撑结构能够更好地承受土压力。
6.支护墙板:在基坑外侧设置钢板,通过与垂直支撑相连,形成一个封闭的支护结构,避免土方塌方和水渗漏。
7.地下连续墙:根据基坑周边的土壤情况,设计地下连续墙以进一步增强基坑支撑结构的稳定性和承载力。
8.监测措施:在基坑施工期间,应设置相应的监测设备,对基坑支护结构进行实时监测,以及时发现和处理可能存在的问题,确保施工安全。
9.施工工艺:根据设计方案,结合实际情况,制定详细的施工工艺,确保施工过程中对基坑支护结构的正确设置和安全施工。
三、预期效果和安全措施:1.支护结构稳定:通过科学合理的设计和施工,保证基坑支护结构的稳定性,有效承受土压力,避免土方塌方和支护结构的破坏。
2.周边建筑安全:设计合理的基坑支护结构,能够保护周边建筑物的安全,避免因基坑施工导致的地面沉降和裂缝。
3.施工效率高:通过合理的施工工艺和监测措施,确保施工过程中的安全和高效进行,降低工期和成本。
4.安全措施:施工期间应设置安全警示标志,配备专业的安全管控人员,加强现场安全管理,常态化巡视和监测施工进度和质量,确保施工安全。

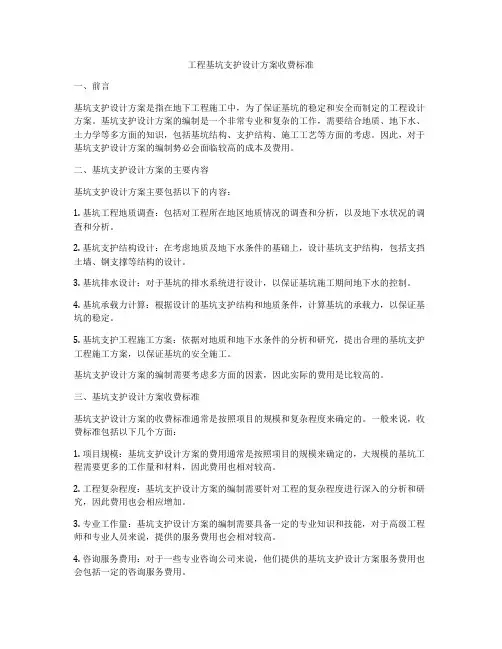

工程基坑支护设计方案收费标准一、前言基坑支护设计方案是指在地下工程施工中,为了保证基坑的稳定和安全而制定的工程设计方案。
基坑支护设计方案的编制是一个非常专业和复杂的工作,需要结合地质、地下水、土力学等多方面的知识,包括基坑结构、支护结构、施工工艺等方面的考虑。
因此,对于基坑支护设计方案的编制势必会面临较高的成本及费用。
二、基坑支护设计方案的主要内容基坑支护设计方案主要包括以下的内容:1. 基坑工程地质调查:包括对工程所在地区地质情况的调查和分析,以及地下水状况的调查和分析。
2. 基坑支护结构设计:在考虑地质及地下水条件的基础上,设计基坑支护结构,包括支挡土墙、钢支撑等结构的设计。
3. 基坑排水设计:对于基坑的排水系统进行设计,以保证基坑施工期间地下水的控制。
4. 基坑承载力计算:根据设计的基坑支护结构和地质条件,计算基坑的承载力,以保证基坑的稳定。
5. 基坑支护工程施工方案:依据对地质和地下水条件的分析和研究,提出合理的基坑支护工程施工方案,以保证基坑的安全施工。
基坑支护设计方案的编制需要考虑多方面的因素,因此实际的费用是比较高的。
三、基坑支护设计方案收费标准基坑支护设计方案的收费标准通常是按照项目的规模和复杂程度来确定的。
一般来说,收费标准包括以下几个方面:1. 项目规模:基坑支护设计方案的费用通常是按照项目的规模来确定的,大规模的基坑工程需要更多的工作量和材料,因此费用也相对较高。
2. 工程复杂程度:基坑支护设计方案的编制需要针对工程的复杂程度进行深入的分析和研究,因此费用也会相应增加。
3. 专业工作量:基坑支护设计方案的编制需要具备一定的专业知识和技能,对于高级工程师和专业人员来说,提供的服务费用也会相对较高。
4. 咨询服务费用:对于一些专业咨询公司来说,他们提供的基坑支护设计方案服务费用也会包括一定的咨询服务费用。
一般来说,基坑支护设计方案的收费标准是以工程量为单位来确定的,一般以每平方米基坑面积来确定费用。

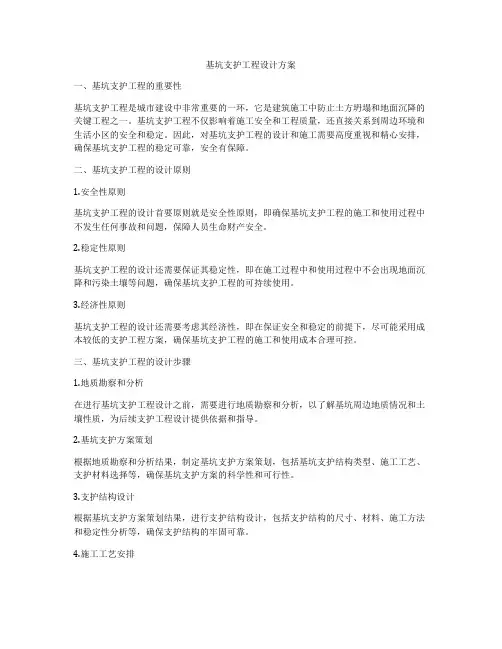

基坑支护工程设计方案一、基坑支护工程的重要性基坑支护工程是城市建设中非常重要的一环,它是建筑施工中防止土方坍塌和地面沉降的关键工程之一。
基坑支护工程不仅影响着施工安全和工程质量,还直接关系到周边环境和生活小区的安全和稳定。
因此,对基坑支护工程的设计和施工需要高度重视和精心安排,确保基坑支护工程的稳定可靠,安全有保障。
二、基坑支护工程的设计原则1.安全性原则基坑支护工程的设计首要原则就是安全性原则,即确保基坑支护工程的施工和使用过程中不发生任何事故和问题,保障人员生命财产安全。
2.稳定性原则基坑支护工程的设计还需要保证其稳定性,即在施工过程中和使用过程中不会出现地面沉降和污染土壤等问题,确保基坑支护工程的可持续使用。
3.经济性原则基坑支护工程的设计还需要考虑其经济性,即在保证安全和稳定的前提下,尽可能采用成本较低的支护工程方案,确保基坑支护工程的施工和使用成本合理可控。
三、基坑支护工程的设计步骤1.地质勘察和分析在进行基坑支护工程设计之前,需要进行地质勘察和分析,以了解基坑周边地质情况和土壤性质,为后续支护工程设计提供依据和指导。
2.基坑支护方案策划根据地质勘察和分析结果,制定基坑支护方案策划,包括基坑支护结构类型、施工工艺、支护材料选择等,确保基坑支护方案的科学性和可行性。
3.支护结构设计根据基坑支护方案策划结果,进行支护结构设计,包括支护结构的尺寸、材料、施工方法和稳定性分析等,确保支护结构的牢固可靠。
4.施工工艺安排在支护结构设计完成后,需要对施工工艺进行详细安排,包括施工队伍调配、施工设备准备、施工方案制定等,确保基坑支护工程施工过程中的安全和质量。
5.安全管理和监督在基坑支护工程施工过程中,需要严格执行安全管理和监督制度,确保施工过程中不发生任何安全事故和问题,保障施工人员的安全和工程的质量。
四、基坑支护工程的施工技术1.地面支护地面支护是基坑支护工程中非常重要的一环,它主要用于防止基坑周边地面因开挖导致的坍塌和沉降。
适用文档第一章基坑边坡计算一、工程概略(一)土质散布状况①1杂填土( Q4ml):由粉质黏土混许多的碎砖、碎石子等建筑垃圾及生活垃圾构成。
层厚 0.50 ~ 4.80 米。
①2素填土( Q4ml):主要由软~可塑状粉质黏土夹少许小碎石子、碎砖构成。
层厚 0.40 ~ 2.90 米。
①3淤泥质填土( Q4ml):。
主要为原场所塘沟底部的淤泥,后经翻填。
散布无规律,局部散布。
层厚 0.80 ~2.30 米。
②1粉质黏土( Q4al):可塑,局部偏软塑,中压缩性,切面稍有光彩,干强度中等,韧性中等,土质不平均,该层散布不均,局部缺失。
层顶标高 5.00 ~ 13.85 米,层厚 0.50 ~ 8.20 米。
②2粉土夹粉砂( Q4al):中压缩性,干强度及韧性低。
夹薄层粉砂,具水平状堆积层理,单层厚 1.0 ~,局部富集。
该层散布不平均,局部缺失。
层顶标高 1.30 ~10.93 米,层厚 0.80 ~4.50 米。
②3含淤泥质粉质黏土( Q4al):软~流塑,高压缩性,干强度、韧性中等偏低。
局部夹少许薄层状粉土及粉砂,层顶标高 1.87 ~ 10.03 米,层厚 1.00 ~13.50 米。
②4粉质黏土(Q4al):饱和,可塑,局部软塑,中压缩性,层顶标高 -8.30 ~米,层厚 1.10 ~14.60 米。
③1粉质黏土 (Q3al) :可~硬塑,中压缩性。
干强度高,韧性高。
含少许铁质浸染斑点及许多的铁锰质结核。
该层顶标高-11.83 ~13.23 米,层厚 1.40 ~14.00 米。
③2粉质黏土 (Q3al) 可塑,局部软塑,中压缩性。
该层顶标高 -18.83 ~ 6.83 米,层厚 2.20 ~ 23.70 米。
④粉质黏土混砂砾石(Q3al):可塑,局部软塑,中偏低压缩性,干强度中等,韧性中等。
该层顶标高 -26.73 ~-10.64 米,层厚 0.50 ~6.50 米。
(二)支护方案的选择依据本工程现场实质状况,基坑各部位确立采纳以下支护举措1、 3#楼与 4#楼地下室相邻处,地下室间距,基坑底高差,土质散布○○○为 2 1、22、31土层,采纳土钉墙支护的方式。
基坑设计支护方案1. 引言基坑工程是指在土地开发或建筑过程中,为了建立地下结构而在地表蓄水或土方开挖时所形成的凹坑空间。
为了保证基坑工程的安全和稳定性,需要进行有效的支护措施。
本文将介绍基坑设计支护方案的主要内容,包括支护结构的选择、施工方法和质量控制等。
2. 主要支护结构的选择基坑的支护结构选择应根据不同的地质条件、基坑的规模和设计要求等进行合理的选择。
常见的基坑支护结构包括:2.1 桩墙支护结构桩墙支护结构是通过设置一定间距的钢筋混凝土桩,形成连续的桩墙来支撑土体。
桩墙支护结构通常适用于基坑较深的情况,具有较好的稳定性和刚度,但施工难度较大。
2.2 土钉墙支护结构土钉墙支护结构是通过在土体内安装钢筋混凝土土钉,并与锚固体系相互作用,形成一串串水平排列的土钉,以提高土体的抗剪强度和整体稳定性。
土钉墙支护结构具有施工周期短、技术要求相对较低等优点,在中小型基坑中应用广泛。
2.3 梁板结构梁板结构是通过设置水平梁和垂直板等构件形成的立体网壳结构,能够有效地承受土压力,分散荷载,并提供支撑和刚度。
梁板结构具有简单易行、经济高效等特点,适用于基坑较浅的情况。
3. 施工方法基坑支护施工方法的选择关系到工程进度和质量。
根据具体情况选择合适的施工方法,包括:3.1 顺序挖掘法顺序挖掘法是指按照自上而下的顺序进行土方开挖和支护,适用于基坑相对较浅的情况。
具体操作步骤包括:首先进行顶部支护,然后进行边坡支护,最后挖掘和支护基坑底部。
3.2 逆序挖掘法逆序挖掘法是指按照自下而上的逆序进行土方开挖和支护,适用于基坑较深的情况。
具体操作步骤包括:首先进行底部支护,然后进行边坡支护,最后挖掘和支护顶部。
3.3 削坡法削坡法是指在基坑边缘进行土方开挖,并按照一定的坡度进行边坡处理。
削坡法适用于基坑较浅且边坡稳定性较好的情况,能够简化支护工程和减少工程成本。
4. 质量控制基坑设计支护方案的质量控制是确保支护工程安全可靠的关键。
基坑工程支护方案大全一、基坑工程的支护目的和原则1、支护目的:基坑工程的支护目的主要是保证施工安全、保护周边环境和地下设施、保证工程的稳定施工和无事故施工。
2、支护原则:基坑工程的支护原则主要包括以下几点:(1)合理选址:在确定基坑定位时应充分考虑周边环境和地下设施情况,选择适当的施工地点。
(2)综合施策:根据地质条件和工程要求,综合选用不同的支护措施,组合施策,以达到支护效果。
(3)工程监测:对基坑工程的支护施工和周边环境进行实时监测,及时调整支护措施,确保工程安全。
二、基坑工程支护方案的设计要点1、地质勘察:地质勘察是基坑工程支护方案设计的基础,通过对地质条件、地下水情况、地下设施等进行详细勘察,为后续支护方案的确定提供可靠的依据。
2、支护深度:根据基坑深度和地质条件,确定合理的支护深度,确保支护结构的稳定性和安全性。
3、支护结构:根据地质条件和工程要求,确定合理的支护结构,包括支撑体系、支护材料、连接方式等。
4、支护施工工艺:根据地质条件和工程要求,确定支护施工的工艺流程和安全措施,确保施工的安全性和质量。
5、支护监测:在支护施工过程中和施工完成后,采用不同的监测手段对基坑工程的支护效果进行实时监测,及时发现问题并调整支护措施。
三、基坑工程支护方案的常用支护措施1、钢支撑:钢支撑是基坑工程中常用的支护措施之一,主要适用于较深的基坑和较坚硬的地层,其结构稳定性和承载能力比较强。
2、混凝土支护墙:混凝土支护墙是一种较为常见的基坑工程支护措施,通过混凝土墙体对地下的土体进行抵抗,形成一种稳定的支护结构。
3、土钉墙:土钉墙是一种比较灵活的支护措施,适用于较软的地层和较浅的基坑工程,其施工过程简便,且对环境影响较小。
4、挡土墙:挡土墙是一种常用的支护措施,通过挡土墙结构对地下土体进行支护,适用于较稳定的地质条件。
5、悬吊法:悬吊法是一种钢丝绳组成的支护网,通过与地面支撑体系相连,对地下土体进行支护,适用于基坑边坡稳定性较差的情况。
基坑工程支护方案设计一、综述基坑工程是指为建设地下结构而进行的土方开挖工程。
其支护方案的设计直接关系到工程的安全性和经济性。
基坑支护工程是地下结构工程的重要组成部分,它的稳定与安全关系到地下工程的施工进度和质量。
因此,在设计基坑支护方案时,需要充分考虑地下水、周边建筑物和地质条件等因素。
1、基坑支护方案设计的目的基坑工程支护方案设计的主要目的是在保证基坑工程施工安全的前提下,尽可能减少施工成本,提高工程质量和效果,确保基坑工程的建设进度。
具体目的包括:(1)保证基坑工程的施工安全。
(2)满足基坑工程施工的技术要求和经济要求。
(3)合理利用当地土地资源,保护生态环境。
(4)降低基坑工程的施工风险。
2、基坑支护方案设计的原则基坑工程支护方案设计应遵循以下原则:(1)安全性原则。
基坑支护工程的设计和施工应当保证工程的施工安全。
(2)经济性原则。
基坑支护工程应在保证安全的前提下,尽可能减少施工成本。
(3)高效性原则。
基坑支护工程的设计和施工应尽可能减少对施工进度的影响,提高工程效率。
(4)环境保护原则。
基坑支护工程的设计和施工应尽可能减少对当地生态环境的影响。
二、工程地质条件分析1、地层岩性及特征工程建设地区位于城市中心,地下为软黏土、粘土和泥岩等地层。
2、水文地质条件地下水位在基坑区域较浅,平均水位距地表约3-5米。
3、地下水对工程造成的影响地下水会对基坑工程的施工和支护造成一定的影响,例如加剧土壤的液化和软化,增加地下水渗流的水平和垂直压力等。
4、周边建筑物及地下管线分布情况基坑周边有多栋建筑物和地下管线,需要充分考虑其稳定和保护。
三、基坑支护方案设计1、基坑支护结构类型(1)明挖开挖法。
采用临时支撑结构,如钢支撑、混凝土支撑等,用于加固基坑周边土体,确保施工安全。
(2)暗挖开挖法。
采用复杂的钢支撑或混凝土支撑结构,用于加固基坑内部土体,并兼顾地下水的排泄。
2、支护方案设计步骤(1)确定基坑支护结构类型和尺寸。
基坑支护施工设计方案一、工程概况本工程位于市市区一处地块,地理坐标为XX.XX,YY.YY,地块总面积为XXXX平方米。
工程内容为基坑支护施工设计,包括地面开挖、支护体系设计、抗浮及排水措施等。
二、地面开挖1.地面开挖范围及深度根据施工图设计要求,本次工程地下室开挖深度为X米,地下室外侧边坡坡度为1:2,边坡高度约为X米。
2.地下水位及土层情况根据勘测资料,地下水位位于X米处,所处土层主要为XX层,具体地层情况如下:土层名称暖干冷第四土层土层深度X米X米X米X米3.开挖方法选择根据地下水位和土层情况,采用以下开挖方法:a)土层较稳定的区域,采用机械挖掘方式进行开挖;b)土层较不稳定的区域,采取人工开挖方式,辅以机械设备进行支护。
三、支护体系设计1.支护类型选择根据地下室深度和土层情况,本次施工采用钢支撑支护体系。
2.支护体系参数设计a) 支撑材料选择:选用直径XXmm的Q345钢管作为主材;b)支撑网格参数:水平间距Xm,垂直间距Xm,支护深度Xm;c)支护支撑与支护网格之间采用连接件进行连接。
3.边坡稳定性分析a)采用土压平衡法进行边坡稳定性计算,根据设计要求确定边坡坡度。
b)边坡稳定性分析包括平衡状态计算、自由体力平衡计算、边坡稳定安全系数计算等。
四、抗浮及排水措施1.抗浮措施a)地下室底板采用防水板,与外侧边坡、支撑体系连接,保证整体的抗浮稳定性;b)设置良好的水平排水系统,将地下水流引至合适位置。
2.排水措施a)地下室面板及外侧边坡设置排水孔,保证地下室和边坡内的水能够顺利排出;b)根据地层水文特点,选择合适的排水材料,如透水混凝土等;c)合理设置地表排水系统,保证施工期间和后续使用期间的排水要求。
五、安全预警及监测措施1.安全预警措施a)在施工现场设置合适的安全警示标志,提醒施工人员及周边居民注意施工区域安全;b)安排专人进行地下室支护体系、边坡和周边建筑的安全检查,发现问题及时处理。
(完整版)基坑⽀护⽅案1、设计依据1. <平度市⽣活垃圾焚烧发电项⽬岩⼟⼯程勘察报告>(青岛捷达建筑⼯程咨询有限公司)2.平度市⽣活垃圾焚烧发电项⽬建筑总平⾯图、主⼚房结构图等(中国轻⼯业⼴州⼯程有限公司)3.《建筑基坑⽀护技术规程》JGJ120-20124.《建筑地基处理技术规范》JGJ79-20125.《建筑边坡⼯程技术规范》GB50330-20136.《建筑与市政降⽔⼯程技术规范》JGJ/T111-987.《建筑基坑⼯程监测技术规范》GB50497-20098.《建筑边坡与基坑⼯程设计⽂件编制标准》DBJ-T14-081-20119.《⼭东省建筑⼯程安全专项施⼯⽅案编制审查与专家论证实施细则》2、⼯程概况2.1.建筑⼯程概况拟建场区位于平度市⽥庄镇,交通便利,现为闲置地,地形总体较平缓,现地⾯标⾼:9.78m~10.23m之间。
本⼯程规划建设规模2×400t/h。
垃圾仓位于主⼚房内部,±0.00对应的绝对标⾼为11.60m,基础垫层底建筑标⾼为-5.80m、-6.40m、-8.30m。
垃圾仓基坑四周坡顶紧靠主⼚房基础,主⼚房基础为静压管桩,现场地整平后标⾼为10.75m,垃圾仓基坑相对开挖深度分别为4.95m、5.55m、7.45m。
本⼯程垃圾仓开挖范围内的⼟层主要是第四系全新统松散堆积物、洪冲积物组成,且中间夹粉⼟层,遇⽔易发⽣塌⽅和位移变形,且基坑底部位于地下⽔位以上,为防⽌垃圾仓基坑开挖导致主⼚房静压桩发⽣侧移偏位或折断,需对垃圾仓基坑四周进⾏⽀护处理。
2.2建筑⼯程周边环境概况场地周围地⾯较平坦,经调查,基坑开挖深度两倍影响范围内⽆重要地下管线,基坑坡顶四周均为主⼚房静压桩。
2.3 地形、地质条件概况拟建⼚址区上覆地层为主要由第四系全新统松散堆积物、洪冲积物组成,下伏基岩为中⽣界⽩垩系王⽒群泥质砂岩。
现将基坑开挖范围内内的地层特征由新到⽼、⾃上⽽下描述如下:第①层:素填⼟(Q4ml)场区均有分布。
基坑支护设计方案一、工程概述本次基坑工程位于具体地点,周边环境较为复杂。
基坑占地面积约为X平方米,开挖深度为X米。
基坑周边存在既有建筑物、道路及地下管线等,对基坑变形控制要求较高。
二、工程地质与水文地质条件(一)工程地质条件根据地质勘察报告,场地土层自上而下依次为:1、填土:厚度约为X米,结构松散,工程性质较差。
2、粉质黏土:厚度约为X米,可塑状态,具有一定的承载能力。
3、粉土:厚度约为X米,稍密状态,透水性较强。
4、砂土:厚度约为X米,中密状态,工程性质较好。
(二)水文地质条件场地地下水类型主要为潜水,水位埋深约为X米。
地下水主要接受大气降水及周边河流的侧向补给,排泄方式以蒸发和侧向径流为主。
三、基坑支护方案选择综合考虑工程地质条件、周边环境、开挖深度及工程造价等因素,本基坑拟采用以下支护方案:(一)土钉墙支护对于基坑上部土质较好、开挖深度较浅的区域,采用土钉墙支护。
土钉墙由土钉、钢筋网及喷射混凝土面层组成,通过土钉与土体之间的摩擦力及土体的抗剪强度来维持基坑的稳定。
(二)桩锚支护对于基坑下部土质较差、开挖深度较大的区域,采用桩锚支护。
桩锚支护由灌注桩、锚杆及冠梁组成,灌注桩承受土压力,锚杆提供锚固力,共同保证基坑的安全。
(三)止水帷幕为防止地下水渗入基坑,在基坑周边设置止水帷幕。
止水帷幕采用深层搅拌桩或高压旋喷桩,形成连续的隔水墙体。
四、土钉墙支护设计(一)土钉设计土钉采用钢筋制作,直径为X毫米,长度根据不同部位分别为X 米至X米。
土钉水平间距为X米,垂直间距为X米,呈梅花形布置。
(二)钢筋网设计钢筋网采用直径为X毫米的钢筋,网格间距为X毫米×X毫米。
钢筋网与土钉之间通过焊接连接。
(三)喷射混凝土面层设计喷射混凝土面层强度等级为 C20,厚度为X毫米。
混凝土配合比应根据试验确定,确保其强度和耐久性。
五、桩锚支护设计(一)灌注桩设计灌注桩直径为X毫米,桩间距为X米。
桩身混凝土强度等级为 C30,钢筋笼主筋采用 HRB400 级钢筋。
基坑支护设计方案一、工程概况本项目是位于市中心的一栋高层建筑工程,建筑总面积为10,000平方米,地上20层,地下2层,基坑总深度为15米。
由于周围有两条主要交通道路,以及两侧有相邻建筑物存在,因此在进行基坑开挖施工前,需要进行基坑支护设计。
二、施工条件分析1.地质条件:据勘察,本工程所在地属于第四纪松散沉积,存在土层松软、含水量高等问题。
2.基坑周边环境:基坑周边道路车流量较大,需保证交通畅通;基坑两侧为高层建筑物,需考虑对其结构安全的影响。
基于以上施工条件的分析,本基坑支护设计方案采用了三种支护措施:挖土砂浆墙、钢支撑和排水系统。
1.挖土砂浆墙挖土砂浆墙是基坑支护的主要措施之一、根据地质勘察资料,开挖至10米深度处存在较稳定的粉土层,在该深度处施工挖土砂浆墙。
具体方案为:(1) 采用挖孔压浆钻孔机进行挖孔灌注桩,孔径为600mm,桩距为1.5米,桩身混凝土强度达到C30级,并加固桩顶和桩底。
(2) 构筑挖土砂浆墙,采用宽度为600mm,厚度为400mm的C30混凝土墙体,墙体上部与桩顶连接,下部与挖土槽底连接。
2.钢支撑钢支撑是为了增加基坑围护结构的稳定性和承载能力。
具体方案为:(1)首先安装水平支撑,采用钢板桩作为水平支撑,垂直间距为2.5米,水平间距为1.5米。
(2)再安装垂直支撑,使用钢支撑杆作为垂直支撑,垂直间距为2.5米。
3.排水系统由于地质属于松散沉积,含水量高,需要采取排水措施以确保基坑内的地下水位稳定。
具体方案为:(1)针对地下水位较高的情况,采用抽水井进行降水,定期监测井内水位,保持稳定。
(2)对基坑内的地下水进行收集和排放,设置排水沟和抽水站,保持基坑内地下水位在安全范围。
四、施工安全措施基坑施工过程中需严格遵守相关安全规定,确保施工人员和周边建筑物的安全。
1.安全防护设施:对基坑周边的道路和人行道进行封闭和警示,施工现场设置安全警示标识,保证施工区域安全。
2.监测系统:安装基坑监测系统,实时监测基坑变形、地下水位等数据,及时发现异常情况并采取措施。
基坑支护施工设计方案一、项目概述本文旨在提供基坑支护施工设计方案,确保工程能够顺利进行并达到预期目标。
本项目为一座市中心的综合商业楼,地下共有三层,其中地下二层为停车场,地下一层和负一层为商业用房。
二、工程要求1. 工程周期:预计工期为12个月。
2. 土质特征:地层以粉砂、黄土和淤泥为主。
3. 最大基坑深度:24米。
4. 周边环境:项目周边为市中心繁忙地段,周边建筑密集。
三、基坑支护设计方案1. 基坑形式选择根据基坑深度及周边环境要求,选择采用沉井基坑形式,具体包括凿井、沉箱与墙体支护。
2. 基坑凿井(1)确定凿井位置和数量,根据场地实际情况确定凿井的深度和直径。
(2)采用适当的起重机械进行凿井施工,确保凿井的垂直度和精度。
(3)在采用凿井方法后,进行土方开挖和地下水的排除。
3. 沉箱施工(1)选择适当规格的沉箱,确保能够满足工程要求。
(2)安装沉箱时,严格按照规范进行施工,确保沉箱的水平度和牢固性。
(3)在沉箱内进行土方开挖,并根据需要采取措施防止土壤坍塌。
4. 墙体支护(1)根据基坑的深度和土质特征,选择适当的墙体支护形式,如钢支撑、混凝土墙、削坡法等。
(2)对于土质较差的区域,采取钢支撑加混凝土墙的组合形式,增强墙体的稳定性。
(3)严格按照设计要求和规范进行墙体支护施工,确保施工质量和安全。
5. 地下水处理(1)根据地层情况和水位高程,采用排水井或水泵将基坑内的地下水及时排泄。
(2)在地下水处理过程中,要监测并控制地下水位,确保基坑内持续保持干燥。
6. 安全措施(1)在整个施工过程中,要加强现场安全管理,确保工人安全作业。
(2)设置安全告示牌、警示标志和安全防护设施,提高作业人员的安全意识。
(3)进行定期巡查和安全检查,及时发现和解决安全隐患。
7. 监测与反馈(1)安装必要的监测设备,如沉降仪、倾斜计等,对基坑和周边建筑物进行定期监测。
(2)根据监测数据,及时调整支护施工方案,确保工程的稳定性和安全性。
基坑支护设计施工方案
第一章概述
1.0工程概况
信阳市政府人防指挥中心,位于信阳市羊山新区,中环路南,鸡公山大道以东。
本次勘探的人防指挥中心大楼,地上16层,地下1层,长约80米,宽约16米,高约40米,拟建楼框架结构,主楼基础为筏板基础,裙楼为独立基础。
1.1场地工程地质条件及水文地质条件
1.1.1场地工程地质条件
1.地形地貌
拟建场区位于信阳市羊山新区,中环路南,鸡公山大道以东。
勘察期间厂区地形平坦,最大高差约0.15米。
以中环路南与鸡公山大道中心交点为高程基准点A,假定高程为0.000米,以A点为基准各孔口高程。
2.根据勘察报告显示,本区域地质构造处于秦岭伟向复杂构造带的东延地带,构造单元属秦岭褶皱系之潢川山前平昌关-罗山凹陷地带。
根据勘察报告显示各层土结构特点和岩土工程性质,在基坑支护涉及深度范围内土层叙述如下:
①素填土(Q4ml):褐黄色,松散-稍密,湿,以粘性土,近期回填。
层厚0.80-1.60m。
②粉质粘土(Q4al+pl):黄褐色,硬塑,局部可塑,湿,含有少量铁锰质结核,切面光滑,韧性中等,干强度中等,无摇震反应。
层厚
1.50-5.20m。
③1粉质泥沙岩(K):棕红色,全风化-强风化,主要成分为粉细砂和粘性土,岩芯已风化显沙土状,遇水软化较快。
③2棕红色,中风化,主要成分为粉细砂和粘性土,岩芯成短柱状,遇水软化较快岩体较完整,RQD为67-68%,极软岩,基本质量等级V级。
1.1.2场地水文地质条件
经钻探揭露,场地地下水主要为土层中的孔隙水,水量极少,受大气降水和地表水补给,基槽(坑)开挖时,应做好防水排水措施,以免地表水浸泡土体降低土的抗剪强度,增大建筑物的沉降。
根据场区周边水质分析资料,地下水对钢筋砼结构具有微腐蚀性,对钢筋砼中的钢筋具有弱腐蚀性。
1.2建筑物和勘探点位置图(附)
第二章基坑支护方案设计
2.0设计依据
1.《建筑基坑支护技术规程》JGJ120-99
2.《理正建筑深基坑支护软件》
3.《建筑地基基础工程施工质量验收规范》GB50202-2002
4.《建筑地基基础设计规范》GB50007-2002
5.《该场地岩土工程勘察报告》
2.1.1基坑侧壁安全等级确定
基坑侧壁安全等级的不同,相对应采取的支护方式及安全系数也不同。
根据《建筑基坑支护技术规程》JGJ120-99中安全等级的划分标准。
本工程土方开挖工程采用机械大开挖,土方开挖深度分别为-6.7米,土质为次坚石,土方量大且施工难度高,采用反铲控掘机与配套自卸汽车和岩石粉碎机等进行土方开挖和运输。
2.1.2支护方案选择
根据以上内容确定,具体方案如下:
主楼西头部分采取分层开挖,1:0.3放坡,除西头部分余下采取1:0.3放坡。
(如下图)
2.3支护方案设计
基坑挖深-6.7m,采用小放坡、水泥砂浆护坡支护。
一、作业条件
1、清除挖方区域内所有障碍物,对区域内的地下排水、管道、
电缆等进行搬迁、改建、改线。
2、绘制好现场场地平整方案,绘制施工总平面图,确定开挖路
线、顺序边坡坡度、排水沟、集水井位置及土方堆放地点。
3、完成测量控制网的设置,包括控制基线、轴线和水准点。
并
经检查复核无误后,作为施工控制的依据。
4、在施工区域内做临时性排水设施,场地向排水沟方向应做成
不小于0.002的坡度,使场地不积水。
5、机械设备运进现场,进行维护检查、试运转,使处于良好的
工作状态。
二、施工操作工艺
1、由于本工程土质较硬,首先采用岩石粉碎机对岩石进行处
理,然后用反铲挖掘机进行挖掘。
2、反铲挖掘机采用沟端或沟侧开挖方法。
对于开挖深度较大
的区域,采取分层开挖。
运土汽车置于反铲的一侧,以减少回
转的角度,提高生产率。
对于较大面积的基坑开挖,反铲可做
之字形移动。
3、自卸汽车数量应按照挖掘机械大小、生产率和工期要求配
备,应能保证挖掘或机连续作业。
汽车载重量宜为挖掘机斗容
量的3-5倍。
4、机械开挖次序采取先整片挖至一平均标高,然后再挖较深
部位。
5、基坑边角部位,机械开挖不到之处,应用少量人工配合清
坡,将松土清至机械作业半径范围内,再用机械运走。
6、机械开挖应由深至浅,基底应预留一层10Cm厚用人工清
底找平,以避免超挖和基底土受到扰动。
7、本工程根据土质条件,坡度留置为1:0.3,土方外运。
三、质量标准
1、保证项目
基坑基底的土质必须符合设计要求,并严禁扰动。
2、允许偏差项目
机械挖土工程外形尺寸的允许偏差及检验方法同表:
四、成品保护
1、开挖时应注意保护测量控制桩,防止被挖土的运土的机械
设备碰撞、行驶破坏。
2、基坑四周应设排水沟、集水井,场地应有一定坡度,以防
雨水浸泡基坑和场地。
3、夜间施工应设足够的照明,防止地基、边坡超挖。
五、安全措施
2.4安全文明、环境保护措施
1、机械行驶道路应平整、坚实;必要时应铺设枕木或钢板,
防止作业下陷。
2、多台机械在同一作业面机械开挖,挖掘机间距应大于10M
3、机械应合理放坡,防止塌方造成机械倾翻、淹埋事故。
4、机械施工区域禁止无关人员进入场地内。
挖掘机工作回转
半径范围内不得站入或进行其他作业。
挖掘机卸土,应待整
机停稳后进行,不得将铲斗从运输车辆驾驶室顶部穿过;装
土时任何人都不得停留在装土车上。
5、挖掘机操作和汽车装土行驶要听从现场指挥;所有车辆必
须严格按规定的开行路线行驶,防止撞车。
6、夜间作业,机上及工作地点必须有充足的照明设施,在危
险地段应设置明显的警示标志和护栏。
7、雨期施工时,运输机械和行驶道路应采取防滑措施,以保
证行车安全。
8、基坑内严禁大小便。
做好固体废弃物、废水、废料等的控制管理,减少和避免环境污染。
