防雷接地施工方案工程采用TN-S 接地系统。
防雷接地、电气保护接地、工作接地、重复接地以及弱电系统接地共用同一接地体。
同时将各种进出建筑物的金属管道进行连接作为中等电位。
卫生间内做局部等电位联结。
接地体利用桩基钢筋、基础粱底两主钢筋、以及防雷引下线所在结构柱内两对角柱筋焊通作自然接地体,接地电阻不大于1欧姆。
1、工艺流程:2、施工准备:(1)作业条件:土建桩基超长部分已经做砍桩处理,并将各承台砌筑完毕,桩基钢筋笼绑扎完成。
(2)材料准备:接地装置的导体截面应符合热稳定和机械强度的要求,钢材(扁钢、圆钢等)均应为热镀锌材料,其型号、规格应符合设计要求,并应有产品质量合格证和试验报告。
3、桩基接地极焊接:本工程利用引下线处承台的所有桩基钢筋笼焊接联通并与承台外侧六根结构钢筋焊接联通做接地体:引下线处承台的钢筋笼绑扎完成或大承台底筋敷设完成后电气操作人员即可对钢筋笼、承台钢筋焊避雷针 带制安接地电 阻测试 桩基接 地焊接 引下线焊接均压环焊接 防侧击雷焊接 卫生间LEB 联结 水平接地 体焊接 总等电 位焊接 工作/保护/重复接地焊接 接地电 阻测试接联通,并与承台外侧六根结构钢筋焊接联通。
当承台板底面钢筋布置完成后进行环形接地连接线焊接。
各承台之间用40×4镀锌扁钢梁底周圈焊接联通环形接地连接线采用40×4镀锌扁钢沿梁底周圈焊接联通做环形敷设,环形接地连接必须与所经过引下线处承台接地联结钢筋焊接联通。
4、水平接地体焊接:本工程设计利用40×4镀锌扁钢梁底周圈焊接联通作为水平接地体,该水平接地体与经过的防雷引下线、桩基接地联结钢筋可靠焊通作接地跨接。
当土建主筋采用搭接连接时,应对搭接处进行双面焊接,焊接长度为主筋长度6倍。
要求沿着主筋通长焊接形成完整的电气通路。
钢钢筋搭接长度为主筋长度6倍,双面施焊。
根据设计图纸标明位置,将利用作为防雷引下线的结构柱内两根不小于φ16对角主筋与水平接地体的40×4镀锌扁钢用φ12圆钢跨接焊通。
第1篇本项目为某地区接地防雷工程,主要包括以下内容:1. 接地网施工:包括接地网材料采购、接地网设计、接地网施工、接地网验收等。
2. 防雷设施施工:包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。
3. 接地系统测试:对接地网、防雷设施进行接地电阻测试,确保接地系统符合国家标准。
4. 施工资料整理:整理施工过程中的各项资料,包括施工图纸、施工方案、施工记录、验收报告等。
二、施工准备1. 组织机构成立以项目经理为组长,技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组,负责工程的全面管理工作。
2. 施工人员根据工程需求,组织具备相应资质的施工人员,并对施工人员进行技术交底和安全教育。
3. 施工材料(1)接地网材料:选用符合国家标准的高质量接地网材料,包括接地扁钢、接地圆钢、接地模块等。
(2)防雷设施材料:选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。
(3)施工工具:准备必要的施工工具,如卷尺、水平尺、焊接设备、切割设备、测试仪器等。
4. 施工设备(1)接地网施工设备:接地网压接设备、焊接设备、切割设备等。
(2)防雷设施施工设备:避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。
(3)接地系统测试设备:接地电阻测试仪、接地系统测试仪等。
5. 施工图纸及资料熟悉施工图纸,了解工程结构、接地系统、防雷设施等设计要求,确保施工过程中严格按照图纸进行。
三、施工方案1. 接地网施工(1)接地网材料验收:对接地网材料进行验收,确保材料质量符合国家标准。
(2)接地网设计:根据工程需求,设计接地网布局,确定接地网材料规格、数量等。
(3)接地网施工:按照设计图纸,进行接地网施工,包括接地扁钢、接地圆钢、接地模块的安装、焊接等。
(4)接地网验收:对接地网进行接地电阻测试,确保接地电阻符合国家标准。
2. 防雷设施施工(1)防雷设施材料验收:对接雷设施材料进行验收,确保材料质量符合国家标准。
目录第一章项目概况 (1)第二章技术标准和规范 (1)第三章防雷概述 (1)第四章雷电对电气设备的影响 (2)4。
1 直击雷 (2)4。
2 雷电波侵入 (2)4.3 电磁感应 (2)4。
4 地电位反击 (3)4。
5 开关过电压 (3)第五章项目内容及要求 (3)5.1 光伏方阵及箱变接防雷接地工程 (3)5。
2 光伏方阵接地系统 (3)5。
3 接地材料要求 (4)第六章设计方案 (4)6。
1 防雷类别及电子信息系统雷电防护等级 (4)6.2 光伏方阵及箱变防雷接地设计方案 (4)6。
2.1 防直击雷设计 (4)6。
2.2 防闪电涌设计 (4)6.2。
3 接地等电位连接 (4)6.2。
4 光伏发电系统的相关设备浪涌过电压保护示意图 (4)6。
3 光伏场区防直击雷方案 (4)6。
4 光伏场区防直击雷措施 (5)6。
5 光伏场区防雷接地方案 (5)6.6 光伏场区防雷接地具体措施 (7)6。
7 光伏场区环形闭合地网的接地电阻计算 (9)第七章施工方法 (10)第八章工期及资源配置 (12)第一章项目概况本项目位于光伏电站位于,地形较开阔,坡度在 5°~25°不等之间,海拔高程伏电站场址所在区域是云南省太阳能资源可开发区域之一,年太阳总辐射为5328。
0MJ/m2·a,年日照时数为 2111。
3hr,根据《太阳能资源评估方法》(QX/T 89-2008)判定其太阳能资源属于很丰富地区,资源具备较好的开发条件。
太阳总辐射值最高月与最低月之比为 1。
68,年内月太阳总辐射值变化基本平稳,工程开发利用价值较高,有利于太阳能能源的稳定输出。
场址所在区域降雪天气很少,无沙尘天气,气温年内变化不大,目标区域内风速不大,气候条件有利于太阳能资源开发.全站光伏方阵电能经逆变升压至35kV后送入110kV升压站,汇集并网光伏电站电力后,以1回110kV线路接入220kV沙林变电站。
第二章技术标准和规范下列标准所包含的条文,通过在本技术规范中引用而构成本规范的条文。
防雷接地系统施工方案1. 引言防雷接地系统是建筑物中重要的安全设备之一,它能够提供有效的防雷保护,并将雷击过电流导入地下,以保护建筑物和设备免受雷击的损害。
本文档将介绍防雷接地系统施工方案的基本步骤和要点。
2. 施工方案2.1 确定接地位置在开始施工之前,首先需要确定接地系统的位置。
通常情况下,接地系统应安装在建筑物的最高点或接近设备的位置,以确保尽可能高效地导向雷击过电流。
2.2 材料准备在开始施工之前,需要准备好必要的材料和工具,以确保施工的顺利进行。
常用的材料包括铜杆、接地模块、接地线和接地装置等。
同时,还需要准备好各种施工工具,如电钻、焊接设备和扳手等。
首先,需要在建筑物的外墙或屋顶上安装接地装置。
接地装置通常由铜杆制成,长度通常约为1-2米。
安装时,应将接地装置固定在建筑物上,并确保与地面接触良好。
2.4 连接接地线接下来,需要将接地线与接地装置连接起来。
接地线通常由铜制或铝制的导线制成,具有良好的导电性能。
接地线应连接到接地装置的顶部,并通过安全的管道或固定装置穿过建筑物,与设备或其他接地点连接。
2.5 安装接地模块为了提高接地系统的效率,可以安装接地模块。
接地模块可以增加接地系统的接地电阻,并提供更好的防雷保护。
安装接地模块时,应根据具体情况选择适当的型号和数量,并按照制造商的指示进行安装。
完成接地系统的安装后,需要进行必要的检查和测试,以确保其正常工作。
可以使用接地电阻测试仪等设备来测试接地系统的电阻值,并确保其符合相关的安全标准。
3. 施工注意事项在进行防雷接地系统的施工过程中,需要特别注意以下几点:•施工过程中应严格按照相关安全标准和规范进行操作,确保施工的质量和安全性。
•在进行施工前应对现场进行勘察,了解周围的土质和地质情况,并根据实际情况选择适当的施工方案。
•在施工过程中要注意防止铜杆受潮、生锈等情况,确保其导电性能。
•施工过程中要注意安全,穿戴好个人防护装备,并遵守相关的安全操作规程。

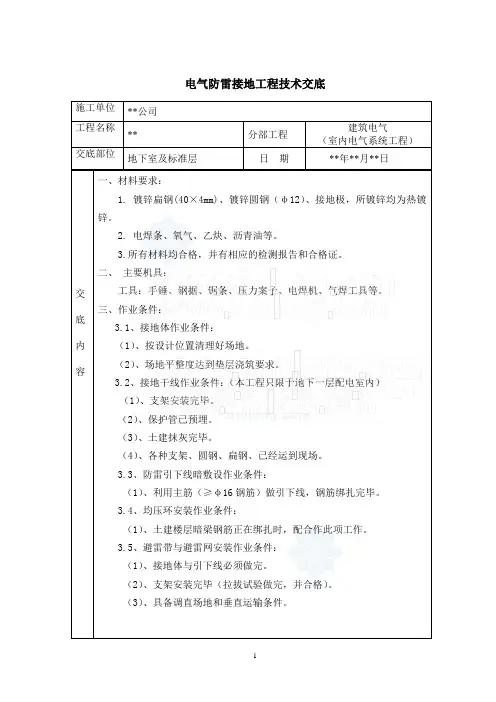

电气防雷接地工程技术交底
电焊条、氧气、乙炔、沥青油等。
、土建楼层暗梁钢筋正在绑扎时,配合作此项工作。
电气防雷接地工程技术交底
板下的接地极搭接好。
的深度预留40×4的镀锌扁钢
)的焊接长度为80mm
电气防雷接地工程技术交底40×4)镀锌扁钢沿墙、埋地敷设。
电气防雷接地工程技术交底
带本体采用镀锌圆钢(φ12)
质量符合设计要求,
检验方法:实测或检查接地电阻测试记录。
观察检查或检查安装记录和
电气防雷接地工程技术交底
、不得随便移动已绑扎好的结构钢筋,不要踩坏绑扎好的钢筋。
、电气施工时,不得磕碰及弄脏墙面。
防雷接地工程施工方案1. 项目背景和目的防雷接地工程是为了在雷电天气和雷击事件发生时,将雷电电荷引导到地面上,从而避免对建筑物和人员产生危害。
本施工方案旨在确保防雷接地系统的稳定性和可靠性,保护建筑物及其设备免受雷击的损害。
2. 工程施工准备在施工前,需要进行必要的准备工作,包括: - 完成工程设计和图纸的审查,确保施工按照设计要求进行。
- 准备所需的材料和设备,包括导体、连接件、接地剂、测量仪器等。
- 确保施工人员具备必要的专业技能和经验。
- 制定详细的施工计划,包括工期、施工顺序和施工任务分配等。
3. 施工步骤3.1 确定接地系统结构根据建筑物类型和设计要求,确定合适的接地系统结构,常见的结构包括单点接地、网状接地和环状接地等。
3.2 安装接地导体根据接地系统结构,安装合适类型的导体,如铜排、镀锌铁丝等。
确保导体与地面接触良好,并按照设计要求进行固定和焊接。
3.3 安装接地连接件将导体与设备和建筑物的金属部件连接起来,使用合适的接地连接件,如接地夹、接地带等。
确保连接紧固可靠、电阻低于要求。
3.4 深度埋地根据地质条件和设计要求,将接地导体埋入地下,防止外界因素对导体的损害。
确保导体埋入的深度符合要求,通常为1.5米以上。
3.5 建立接地剖面根据接地系统结构和设计要求,在地面上建立接地剖面,确保接地导体之间的距离和连接方式符合要求。
剖面通常包括导体位置、连接方式和接地电阻测量点等。
3.6 注入接地剂根据设计要求,在导体与地面接触点处注入接地剂,提高接触电阻,确保接地系统的稳定性和可靠性。
3.7 进行电阻测试在接地施工完成后,使用合适的测量仪器对接地系统进行电阻测试,确保电阻值符合设计要求。
如电阻值超过要求,需要进行补救措施,直到满足设计要求为止。
4. 安全措施在施工过程中,必须严格遵守以下安全措施: - 确保施工人员熟悉防雷接地工程的施工规范和操作规程。
- 配备必要的个人防护设备,如安全帽、防静电服、绝缘手套等。
防雷接地施工方案防雷接地施工方案一、施工前的准备1.1 安全指导:施工队伍在开始防雷接地施工前需要召开安全会议,由专业人员教育并告知所有人员施工安全注意事项,以确保施工过程中的人员和设备的安全。
1.2 设计确认:施工前需要进行设计确认,确认施工实施方案、材料规格、设备型号等。
并根据施工计划做出相应的调度安排,避免施工进度拖延。
1.3 环境保护:防雷接地施工过程中需要保持施工现场环境清洁,严格遵守环境保护要求。
特别注意施工过程中的喧哗、振动等对周围居民造成的影响,减少对环境的污染。
1.4 前期准备:在施工前需要做出必要的前期准备,包括:设备、材料、工具、机械租赁、工作区域的清理、调试等。
确保施工顺利进行,同时避免现场混乱。
二、材料设计2.1 接地体中心:接地体中心位于电气设备平面内,所有接地体都以它为基准点。
接地体中心的位置需要根据设计要求来调整,这与现场的地质条件、用地环境以及电气设备安排有关。
2.2 接地体构成:在防雷接地设计中,接地体的构成是关键因素之一。
目前广泛使用的接地体有灌混凝土接地体、钢筋混凝土接地体、锚杆接地体、螺栓接地体等。
施工前需要根据设计要求选择合适的接地体类型,避免后期出现安全事故和电气系统的故障。
2.3 硬化土壤层:为了确保接地体的接地效果,需要防止被接地层软化,生成高阻地电阻层,影响接地效果。
因此,在土质条件较差的地区需要进行硬化土壤处理,排除影响接地效果的因素。
三、施工流程3.1 接地体安装:接地体的安装需要按照设计要求进行,安装之前需要先清理地表的碎石、土壤等杂物,确保接触面积良好,同时使用工具进行震实。
对于深度不到3米的接地体,采用人工锄土的方法进行开挖。
3.2 接地体带电测试:在接地体安装完毕之后,需要进行带电测试,测试结果应符合设计要求。
3.3 水泥混凝土浇筑:接地体安装完毕之后需要进行水泥混凝土浇筑,注重浇筑的技术要求,要求过程中不得有空隙,且需要保持接地体的平整水平。
防雷接地系统安装专项施工方案分部分项工程名称:建筑电气——防雷接地系统安装一、设计意图本工程按二类防雷建筑物设计防雷装置.防雷与工频共用一个接地体,要求接地电阻检测值不大于1Ω。
利用基础桩基主筋、地梁与底板钢筋网作接地体,接地体必须饱和焊接形成可靠的电报通路。
所有基础地梁应保证两根≥φ12主钢筋电气连续贯通,并与桩承台台面环形接地体采用φ10圆钢搭接连通,焊口单面焊焊缝长120mm,双面焊缝长60mm,保证电气连续贯通。
利用立柱内二根≥φ16对角主筋(剪力墙内至少两根φ12立筋)作为防雷引下线。
引下线采用两根φ10圆钢分别和基础接地系统搭接连通,焊口单面焊焊缝长。
采用40*4热镀锌扁钢,暗敷在部分基础地梁内将水平接地体,垂直接地体连续贯通组成联合接地系统。
接地系统引出,采用200*200*90钢盒暗埋于墙(或100*100*60钢盒暗埋于柱)内,钢盒内预留80*50*5端子板,并用40*4热镀锌扁铁与接地系统可靠焊通.接地系统测试点采用63*63*5角钢预埋于立柱内(与柱外侧平),预埋角钢同引下线可靠焊通,下口距室外地坪500mm.将建筑物内的各种竖向金属管道、金属构架每层(每层预留63*63*5角钢与结构主钢筋焊通)与防雷系统连通.所有进出大厦的金属管道皆与就近接地系统连通,做总等电位连接。
屋面避雷带采用25*4镀锌扁钢女儿墙压顶上明装,采用支撑卡与女儿墙压顶固定,卡间水平间距1。
0米;接闪器与防雷引下线间用25*4热镀锌扁钢焊接贯通。
将各层的金属门窗框架、阳台、金属栏杆、面积较大的金属装饰物以及金属结构物等就近与防雷引下线或楼层均压环搭接连通。
玻璃幕墙的金属支撑架从一层开始每层就近与防雷引下线、楼层均压环连接。
本建筑的防雷接地装置与电气设备的保护接地、工作接地共用接地系统,其接地电阻不大于1Ω.二、施工要素及施工工艺流程具备完整的设计文件并充分领悟文件意图;施工操作人员及检测人员必须持证上岗;接地电阻测试仪表经检定合格,使用时在检定的有效期限之内;机具运行正常,定期检查符合要求;原材料有出厂合格证、检测报告,并具有监理及建设单位确认许可的档案资料.施工工艺流程:三、 技术交底提前组织相关人员熟悉图纸内容,做好重要结点的交底工作。
第1篇一、工程概况本项目位于我国XX地区,建筑类型为高层住宅,占地面积约为XXX平方米,总建筑面积约为XXX平方米。
由于地处雷电多发区域,为确保建筑及内部设施的安全,特制定本防雷接地专项施工方案。
二、施工依据1. 《建筑物防雷设计规范》(GB 50057-2010)2. 《建筑物接地设计规范》(GB 50065-2011)3. 《建筑电气工程施工质量验收规范》(GB 50303-2015)4. 《建筑防雷装置检测规范》(GB/T 32937-2016)5. 相关国家及地方政策法规三、施工内容1. 防雷装置的安装与施工2. 接地装置的安装与施工3. 防雷检测与验收四、施工准备1. 组织机构- 成立防雷接地施工领导小组,负责施工过程中的组织协调、监督指导等工作。
- 设立施工班组和专业技术人员,明确各自职责。
2. 施工材料- 防雷装置材料:避雷针、避雷带、避雷网、避雷器等。
- 接地装置材料:接地棒、接地线、接地模块等。
- 工具及设备:电焊机、切割机、卷扬机、水准仪、经纬仪等。
3. 施工方案- 根据建筑物的具体情况,制定详细的施工方案,明确施工步骤、质量要求、安全措施等。
五、施工工艺1. 防雷装置施工(1)避雷针安装- 避雷针应选择合格的产品,安装位置应满足规范要求。
- 避雷针与建筑物主体结构的连接应牢固,焊接质量应符合规范要求。
- 避雷针接地引下线应与接地装置连接。
(2)避雷带、避雷网安装- 避雷带、避雷网应采用镀锌钢带或镀锌钢网,安装位置应符合规范要求。
- 避雷带、避雷网应与建筑物主体结构的连接牢固,焊接质量应符合规范要求。
- 避雷带、避雷网应与接地装置连接。
(3)避雷器安装- 避雷器应选择合格的产品,安装位置应符合规范要求。
- 避雷器应与建筑物主体结构的连接牢固,焊接质量应符合规范要求。
- 避雷器应与接地装置连接。
2. 接地装置施工(1)接地棒安装- 接地棒应选择合格的产品,埋设深度应符合规范要求。
防雷接地施工方案早晨的阳光透过窗帘的缝隙,照在了我的办公桌上,我开始构思这个“防雷接地施工方案”。
脑海中瞬间浮现出了十年间参与过的各种项目,每一处细节、每一个环节都历历在目。
一、工程概述1.接地体施工(1)根据设计图纸,确定接地体的位置和规格。
(2)挖掘接地体沟槽,沟槽深度应满足设计要求。
(3)将接地体放入沟槽内,确保接地体与土壤紧密接触。
(4)采用焊接或螺栓连接的方式,将接地体与接地线连接。
(5)回填土壤,确保接地体周围土壤密实。
2.接地线敷设(1)根据设计图纸,确定接地线的路径和规格。
(2)沿接地线路径挖掘沟槽,沟槽深度应满足设计要求。
(3)将接地线放入沟槽内,确保接地线与土壤紧密接触。
(4)采用焊接或螺栓连接的方式,将接地线与接地体和设备连接。
(5)回填土壤,确保接地线周围土壤密实。
3.接地装置安装(1)根据设计图纸,确定接地装置的位置和规格。
(2)将接地装置固定在建筑物或设备上。
(3)采用焊接或螺栓连接的方式,将接地装置与接地线连接。
(4)检查接地装置的安装质量,确保其牢固可靠。
二、施工要点及注意事项1.施工要点(1)确保接地体、接地线和接地装置的材质符合国家标准。
(2)施工过程中,严格遵守操作规程,确保施工安全。
(3)接地体和接地线的连接应牢固可靠,焊接部位应进行防腐处理。
(4)接地线敷设应避免穿越设备基础、管道等可能影响接地效果的部位。
(5)接地装置安装后,应及时进行检查,确保其正常运行。
2.注意事项(1)施工前,对施工人员进行技术培训,确保其掌握施工要点。
(2)施工过程中,加强现场管理,确保施工质量。
(3)施工完毕后,对整个系统进行测试,确保其满足设计要求。
(4)定期对防雷接地系统进行检查和维护,确保其正常运行。
三、施工进度安排本工程计划分为三个阶段进行施工:1.第一阶段:施工前期准备,包括人员培训、材料采购等,预计用时1个月。
2.第二阶段:接地体施工、接地线敷设,预计用时2个月。
第1篇一、工程概况本工程位于某城市某区域,占地面积约为10000平方米,建筑高度为30米,为多层住宅楼。
根据《建筑物防雷设计规范》(GB 50057-2010)的要求,本工程属于第二类防雷建筑物。
为确保建筑物的安全运行,降低雷击风险,特制定本防雷接地施工方案。
二、施工依据1. 《建筑物防雷设计规范》(GB 50057-2010)2. 《建筑物接地设计规范》(GB 50057-2010)3. 《建筑电气工程施工质量验收规范》(GB 50203-2014)4. 《防雷装置检测规范》(GB/T 32937-2016)三、施工内容1. 防雷接地系统设计2. 防雷接地系统施工3. 防雷接地系统检测四、施工准备1. 组织机构成立防雷接地施工领导小组,负责施工过程中的组织、协调、监督等工作。
2. 人员配备根据施工内容,配备相应的施工人员,包括电气工程师、施工员、质检员等。
3. 材料设备根据设计要求,准备以下材料设备:(1)接地体:铜排、铜板、铜线等;(2)接地线:铜排、铜线等;(3)接地模块:铜质、钢质等;(4)绝缘子、连接器、接地端子等;(5)施工工具:电焊机、扳手、线切割机等。
4. 施工方案编制根据设计要求,编制详细的施工方案,明确施工步骤、质量要求、安全措施等。
五、施工工艺1. 防雷接地系统设计(1)根据建筑物的防雷等级,确定防雷接地系统的设计参数;(2)选择合适的接地体、接地线和接地模块;(3)绘制防雷接地系统施工图。
2. 防雷接地系统施工(1)接地体施工:1)开挖接地体沟槽,确保沟槽深度符合设计要求;2)铺设接地体,确保接地体与土壤接触良好;3)连接接地体,确保连接牢固可靠;4)回填土壤,确保回填土密实。
(2)接地线施工:1)连接接地线,确保接地线与接地体连接牢固;2)检查接地线绝缘性能,确保绝缘良好;3)连接接地线至建筑物,确保连接牢固可靠。
(3)接地模块施工:1)安装接地模块,确保接地模块与接地体连接牢固;2)检查接地模块绝缘性能,确保绝缘良好;3)连接接地模块至建筑物,确保连接牢固可靠。
第1篇一、前言为了确保建筑物、设备和人员的安全,防止雷电灾害的发生,根据我国相关法律法规和工程防雷规范,特制定本工程防雷接地施工方案。
二、施工范围本施工方案适用于各类建筑物、构筑物、电气设备等防雷接地工程。
三、施工依据1. 国家及地方相关法律法规;2. 工程设计文件;3. 国家及行业标准;4. 施工图纸及技术资料。
四、施工原则1. 安全第一,预防为主;2. 合理设计,科学施工;3. 经济适用,技术先进;4. 质量保证,服务至上。
五、施工内容1. 防雷接地装置的安装与施工;2. 接地网的铺设与施工;3. 接地引下线的敷设与施工;4. 接地电阻的测试与调整;5. 防雷接地系统的检测与验收。
六、施工步骤1. 施工准备:熟悉设计文件、施工图纸,掌握施工技术要求,组织施工人员培训,做好施工材料、设备的准备。
2. 施工放样:根据设计图纸,确定防雷接地装置的位置,放样并标注。
3. 防雷接地装置的安装与施工:a. 安装接地体:按照设计要求,选用符合标准的接地体材料,开挖接地沟槽或坑,将接地体埋入地下,确保接地体与土壤充分接触。
b. 安装接地引下线:将接地引下线连接到接地体上,确保连接牢固,防止松动。
4. 接地网的铺设与施工:a. 按照设计要求,选用符合标准的接地网材料,开挖接地沟槽或坑,将接地网铺设在地下。
b. 确保接地网与接地体、接地引下线连接良好,防止接触不良。
5. 接地电阻的测试与调整:a. 使用接地电阻测试仪,测试接地电阻值,确保符合设计要求。
b. 如接地电阻值不符合要求,调整接地体、接地网、接地引下线等,直至达到设计要求。
6. 防雷接地系统的检测与验收:a. 检查防雷接地装置的安装质量,确保符合设计要求。
b. 检测接地电阻值,确保符合设计要求。
c. 验收合格后,填写防雷接地工程验收报告。
七、施工要求1. 施工人员必须具备相应的专业技能和资质;2. 严格按照设计文件、施工图纸和技术规范进行施工;3. 施工过程中,注意保护施工现场环境和设施;4. 施工材料、设备必须符合国家标准和行业规定;5. 施工过程中,做好施工记录,确保施工质量。
防雷接地工程施工方案三篇篇一:防雷接地工程施工方案第一章工程概述1.1、工程概况依据电气防雷施工图纸和国家现行规范及标准。
1.3、执行的验收标准1、GB50303-20XX建筑电气工程施工质量验收规范2、D501-1~4 建筑物防雷设施安装3、GB/T 21431-20XX建筑物防雷装置检测技术规范1.4、施工质量目标公司的质量目标:单位工程质量合格率达100%。
1.5、工程施工周期防雷接地工程的施工进度必须与土建施工进度密切配合。
第二章施工组织方案2.1 施工组织机构2.1.1项目管理机构我公司为了更好的完成该项目的建设,特设防雷接地系统工程项目经理部,负责防雷接地系统施工、进度和验收工作。
其组织人员为:项目经理、项目技术负责人、项目工程师、项目部安全员、质检员、预算员、材料员;专业施工队下设带班工长。
2.1.2项目岗位职责项目经理负责本工程防雷接地系统的施工管理工作,协调施工进度及与其他专业施工队之间的配合。
技术总负责人负责本工程防雷接地系统的施工技术工作,保障施工质量,对设计图纸做认真阅读并指导施工工作,对设计图纸中不详细的地方与设计人员会晤解决,提出设计中的遗漏并作出工程洽商。
根据设计施工准备图,预算出需要的用料和相关工具,做好开工准备。
对工地的技术工作进行管理,协调图纸设计与现场施工的关系,以及协调现场各专业施工配合关系,全面抓紧安装质量、进度。
负责组织施工人员学习贯彻执行各项安全规范、技术政策、技术规范、技术规程、技术标准和各项管理制度。
施工进度协调人根据本次防雷接地项目施工,我公司专门设立施工进度协调人,针对各个施工队伍出现施工进度相互影响或施工冲突情况进行全方位的协调,保障各施工队顺利施工并不影响其他施工的施工进度。
工程负责人负责各专业工程技术,深入现场指导施工,督促专业施工队遵守技术规范、技术规程和按图施工,发现问题及时解决。
施工班长施工班长由工程负责人任命,负责带领本专业施工人员进行施工作业,保证到场的施工人员有序地施工,并现场监督施工质量,施工中的技术问题直接与工程负责人协商,施工班长必须按时并保证质量地完成所交代的任务。
防雷接地系统施工方法一、施工工艺流程建筑物基础钢筋接地→接地电阻测试→隐蔽验收→柱内主筋引下线焊接→隐蔽验收→屋面避雷带安装→隐蔽验收。
二、自然基础接地体安装利用底板钢筋或深基础做接地体,按设计图尺寸位置要求,标好位置,将底板钢筋搭接焊好。
再将柱主筋(不少于2根)底部与底板筋搭接焊好,并在室外地面以下将主施焊好连接板,消除药皮,并将两根主筋用色漆做好标记,以便于引出和检查。
应及时请质检部门进行隐检,同时做好隐检记录。
三、防雷引下线暗敷设1、利用主筋作暗敷引下线时,每条引下线不得少于二根主筋。
现浇混凝土内敷设引下线不做防腐处理。
2、引下线必须在距地面1.5~1.8m处做断接卡子或测试点(一条引下线者除外)。
断接线卡子所用螺栓的直径不得小于10mm,并需加镀锌垫圈和镀锌弹簧垫圈。
3、建筑物的金属构件(如消防梯、烟囱的铁爬梯等)可作为引下线,但所有金属部件之间均应连成电气通路。
4、引下线应沿建筑的外墙敷设,从接闪器到接地体,引下线的敷设路径,应尽可能短而直。
根据建筑物的具体情况不可能直线引下时,也可以弯曲,但应注意弯曲开口处的距离不得等于或小于弯曲都线段实际长度的0.l倍。
引下线也可以暗装,但截门应加大一级,暗装时还应注意墙内其它金属构件的距离。
5、引下线的固定支点间距离不应大于2m,敷设引下线时应保持一定松紧度。
引下线应躲开建筑物的出入口和行人较易接触到的地点,以免发生危险。
6、在易受机械损坏的地方、地上约1.7m至地下0.3m的一段地线应加保护措施,为了减少接触电压的危险,也可用竹筒将引下线套起来或用绝缘材料缠绕。
7、采用多根明装引下线时,为了便于测量接地电阻,以及检验引下线和接地线的连接状况,应在每条引下线距地1.8~2.2m处放置断接卡子。
利用混凝土柱内钢筋作为引下线时,必须将焊接的地线连接到首层、配电盘处并连接到接地端子上,可在地线端于处测量接地电阻。
8、每栋建筑物至少有两根引下线。
防雷引下线最好为对称位置,例如两根引下线成“—”字形或“乙”字形,四根引下线要做成“I”字形,引下线间距离不应大于20m,当大于20m时应在中间多引一根引下线。
防雷接地系统施工方案为了保障建筑物、设备和人员的安全,防雷接地系统在现代建筑中起着至关重要的作用。
本文将介绍防雷接地系统施工方案,以确保系统的准确性和可靠性。
一、系统设计与选材1. 系统设计在进行防雷接地系统的施工前,首先需要进行系统设计。
根据具体的建筑条件和雷电保护要求,合理规划系统的布置和组成。
设计师应当对建筑物及附属设备进行全面的雷电防护评估,并根据评估结果制定相应的设计方案。
2. 材料选用在防雷接地系统的施工中,选用合适的材料对系统的性能和可靠性有着重要影响。
一般来说,良好的导电性、抗腐蚀性和耐久性是选材的重要指标。
铜材是常用的导电材料,选用高纯度的电解铜材料可提高系统的导电效果。
此外,还可以采用镀铜或镀银的方式提高接地体的导电性能。
二、施工步骤1. 准备工作在施工前,必须对施工场地进行准备工作。
首先,清理施工现场,以确保工作区域的整洁。
然后,根据设计方案进行测量和标线,确定接地体的位置和尺寸。
同时,集中准备所需的工具和材料,以便后续施工使用。
2. 接地体安装接地体的安装是防雷接地系统施工的关键步骤。
根据设计方案中的定位,先进行钻孔作业,然后将接地体置于孔中。
在安装过程中,要注意接地体与周围土壤保持良好的接触,确保接地系统的有效性。
3. 场地铺设接地体安装完成后,需进行场地铺设。
铺设导体和接地网是为了将整个系统牢固连接起来,并形成一个低电阻的通路。
在铺设过程中,应将导体和接地网与接地体充分连接,确保电流能够快速通过。
4. 连接和接线接地系统的连接和接线是系统施工的最后一步。
在进行连接之前,必须仔细检查每个接地体和导体的连接情况,确保紧固可靠。
接线过程中,应保证线路的排列整齐,不交叉,以降低电阻和电磁干扰。
三、施工质量控制1. 施工监督在施工过程中,应有专业人员进行现场监督,确保施工符合设计要求和相关规范。
监督人员应对施工进展、材料质量和工艺操作进行全面检查,并随时解决施工中的问题和疑问。
防雷接地施工方案.把握好施工现场的安全和环保管理,确保施工过程中不对环境造成污染和对工人造成伤害;2)技术方面的难点:确保接地体的焊接质量,保证整个防雷系统的接地电阻不大于1欧姆。
三、防雷接地系统方式本工程采用的防雷接地系统方式为利用桩基、承台、地梁等主筋通过焊接连通作为接地体,利用柱内主筋作为防雷引下线,利用屋面自然钢筋焊接连通及在女儿墙上敷设16镀锌钢筋作为防雷网。
整个防雷系统接地电阻不大于1欧姆。
四、施工部署1)施工前准备:1)明确施工单位和人员的职责;2)准备好施工所需的材料、设备和工具;3)制定好施工计划和安全生产方案,确保施工过程中不对环境造成污染和对工人造成伤害;4)对施工现场进行清理和平整,确保施工现场的安全和整洁。
2)施工过程:1)按照施工图纸要求进行接地体的焊接和防雷引下线的安装;2)对屋面自然钢筋进行焊接和敷设防雷网;3)对接地系统进行接地测试,确保接地电阻不大于1欧姆;4)进行验收和整改,确保施工质量符合要求。
五、专业与结构配合在防雷接地施工过程中,需要与结构、电气等专业进行配合,确保施工质量和安全。
例如,在焊接接地体时,需要考虑承台和地梁的位置和布置,以及与电气专业的配合,确保焊接质量和接地电阻符合要求。
六、工艺流程及方法1)接地体的焊接:1)清理焊接表面,确保焊接表面干净无杂质;2)进行组装和定位,确保接地体的位置和布置符合要求;3)进行焊接,确保焊接质量符合要求。
2)防雷引下线的安装:1)清理引下线的表面,确保表面干净无杂质;2)进行组装和定位,确保引下线的位置和布置符合要求;3)进行固定和接线,确保接线质量符合要求。
3)屋面自然钢筋的焊接和防雷网的敷设:1)清理钢筋表面,确保表面干净无杂质;2)进行组装和定位,确保钢筋的位置和布置符合要求;3)进行焊接或敷设,确保焊接质量和敷设质量符合要求。
七、质量保证措施1)材料的质量保证:1)材料的采购必须符合国家和行业标准;2)材料必须经过检验合格后方可使用。
防雷接地系统施工方案防雷措施包括防直击雷、防侧击雷、防雷的电波侵入、防雷击电磁脉冲等,并设置总电位连接及楼层局部等电位连接。
系统包括:防直击雷、侧击雷措施;防雷电波侵入措施;防雷击电磁脉冲措施;接地系统及等电位。
1.1 施工流程图施工流程图1.2 本工程防雷接地系统的组成(1)防直击雷、侧击雷措施1)基础接地网:利用砼基础作自然接地体、防雷接地、安全接地、工作接地共用接地体,要求接地电阻小于1Ω。
2)均压环:利用建筑物每层圈梁外的两条主筋通长焊接后与引下线连接。
3)引下线:利用建筑物钢筋混凝土或剪力墙内两根大于Φ12以上主筋通长焊接,作为引下线,每处引下线的水平间距不大于12m,引下线上端与避雷带焊接,下端与建筑物基础地梁及基础底板上的钢筋内两根主筋长焊接。
4)天面避雷带:本建筑屋顶面四周为玻璃顶棚,中间为圆形混凝土结构,屋顶为斜面。
四周玻璃幕墙顶端封口盖板兼作防雷接闪器,四角设避雷短针,棚铝合金框架、钢梁组成避雷网;中筒部分在女儿墙上设明敷避雷带,利用顶板结构钢筋连成避雷网。
屋面突出的金属物与屋面防雷装置连接。
避雷针与引下线的连接为双面焊接方式,连接处在女儿墙体或结构柱内。
油漆颜色:银漆尺寸标准:总高度H=设计要求,无设计要求时H=700mm。
针尖高度h=1/10H。
说明:避雷带支持码底部开叉,使用预埋方式安装在女儿墙或水泥墩上。
避雷带与支持码的连接采用特制固定码连接,不得焊接连接。
镀锌圆钢避雷带连接采用单Z字双面焊接(建议使用自制模具制作),直线段圆钢末端削斜,以保证与Z字曲位吻合,搭接长度为100mm。
伸缩补偿的半圆平面垂直于天面。
油漆颜色:银漆。
尺寸标准:避雷带高度h=200mm,有设计要求的按设计要求。
支持码直线间距l=1500mm,伸缩补偿处lr=400mm。
避雷带离建筑物外边缘的距离a=150mm;当女儿墙水平宽度(厚度)≤300mm时,避雷带置中安装。
5)接地测试点:利用建筑物四角的外墙引下线,在距离室外地面上0.5m处设置防雷测试端子。

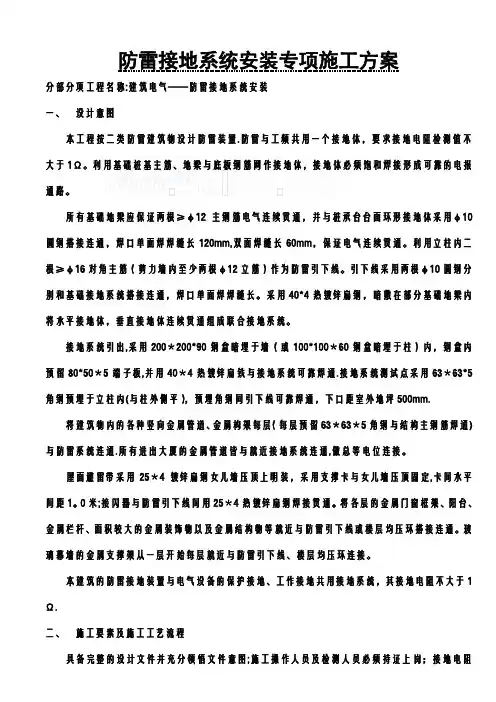

防雷接地系统安装专项施工方案分部分项工程名称:建筑电气——防雷接地系统安装一、 设计意图本工程按二类防雷建筑物设计防雷装置。
防雷与工频共用一个接地体,要求接地电阻检测值不大于1Ω。
利用基础桩基主筋、地梁与底板钢筋网作接地体,接地体必须饱和焊接形成可靠的电报通路。
防雷引下线利用剪力墙或柱内两根直径不小于φ16的主筋上、下通长焊接,在建筑物外侧墙面的室外地面-1米处预留不少于四处100*100*10镀锌钢板做外接人工接地体的连接点,并在相同位置的+0.5米处预留四个100*100*10镀锌钢板做接地电阻检测点,要求所有连接点或检测点与引下线两根大于φ16的主筋可靠焊接。
所有进出建筑物的金属管道、配电房及井道内电气设备、突出屋面的金属构件、30米以上的外门窗、卫生间内金属器具均须按要求做等电位联结。
强电井及弱电井上、下通长设置-40*4镀锌扁钢接地干线,井道内有电气设备时必须沿井道四周敷设-40*4镀锌扁钢做接地线,安装高度0.3米。
沿屋面周边用φ12镀锌圆钢做避雷带,高出屋面0.1米支持卡间距0.8米,但转角处支持卡间距不得大于0.5米;避雷带间距过大时暗敷-40*4镀锌扁钢做避雷网格。
二、 施工要素及施工工艺流程具备完整的设计文件并充分领悟文件意图;施工操作人员及检测人员必须持证上岗;接地电阻测试仪表经检定合格,使用时在检定的有效期限之内;机具运行正常,定期检查符合要求;原材料有出厂合格证、检测报告,并具有监理及建设单位确认许可的档案资料。
施工工艺流程:三、 技术交底提前组织相关人员熟悉图纸内容,做好重要结点的交底工作。
本工程人防地下室、地面以上分别由两个单位进行设计,地上部分与地下部分可能会出现某些不太吻合的地方,如:引下线位置及数量;等电位联结做法及具体部位;接地电阻测试点的部位及数量;防雷引下线在转换层的过渡等。
A 、本工程人防地下室共设17处接地引下线,具体位置如下:(引下线与基础钢筋网以及用做接地体的基础梁板钢筋按要求焊接完成后用黄色油漆标注)○J -○1/○J -○Q ;○J -○4/○J -○A ;○J -○20/○J -○A ;○J -○20/○J -○Q ;○J -○24/○J -○H ;○J -○20/○H -○D ; ○H -○1/○H -○N ;○H -○8/○H -○P ;○H -○13/○J -○R ;○H -○16/○H -○A ;○H -○20/○H -○N ;○H -○20/○G -○C ; ○G -○1/○G -○N ;○G -○8/○H -○N ;○G -○16/○G -○A ;○G -○20/○G -○N ;○G -○20/○G -○E ; 锯桩时配合土建施工,将引下线部位桩基内两条Φ10主筋预留100-150㎜,再柱插筋与承台钢筋网焊接底板主筋与地梁主筋、引下线可靠焊通用同等规格钢筋双面焊接后引出(焊缝长度大于6D),并与承台及地梁主筋焊通形成可靠的电气通路。
B、桩基主筋与地梁及承台做法大样图:施工过程中,凡能双面施焊部位宜优先采用双面搭接焊,焊缝长度不得小于所用倍;若因特殊原因确实无法实施双面焊接时,可考虑进行单面搭接焊,15倍。
扁钢与扁钢搭接时搭接长度为扁钢宽度的2倍,同时不少于三面施焊;圆钢与圆钢搭接时搭接长度为圆钢直径的6倍,双面施焊,特殊情况下无法实施双面焊接时单面搭接焊缝长度为圆钢直径的15倍;圆钢与扁钢搭接时搭接长度为圆钢直径的6倍,双面施焊;扁钢与钢管,扁钢与角钢焊接,紧贴角钢外侧两面,或紧贴3/4钢管表面,上下两侧施焊;除埋在混凝土里的焊接接头外,其它部位的焊接点须采取可靠的防腐措施。
C、本工程人防地下室共设计8处安全接地点,分别位于配电房(2个),J栋排风机房(1个),H栋补风机房(1个)H栋消防控制室及入口梯墙体外侧各1个,G栋排风机房(2个)。
设计47处接地电阻检测点,其中J 栋17个,H 栋15个,G 栋15个。
安全接地点及检测接地点采用25*4镀锌扁钢与柱内主筋可靠焊接,扁钢伸出柱体0.5米,伸出部分的未端钻φ10孔以利于以后联结或测试。
安全接地点及检测接地点安装高度为-4.4米(地下室底板结构标高为-4.9米,完成面为一4.7米)施工过程中注意控制扁钢与圆钢焊接时的焊接方式与搭接长度。
25*4镀锌扁钢加工大样图D、基础接地网焊接施工要点本工程设计利用桩基主筋、地梁主筋、底板主筋做共用接地体,为切实满足功能需求,图中标注引下线部位的桩承台底筋必须焊接成完整的电气通路,并与用作引下线的柱(剪力墙)主筋可靠焊通,这样可使雷电泄放电流以最小阻抗通过桩基主筋向大地泄放,若不与引下线可靠焊通,则承台主筋如同一个闭合的短路环一样套在引下线外部,互抗存在,泄放电流受阻,引下线电压升高,易产生反击现象。
基础梁与底板主筋在焊接时必须上、下两层钢筋焊通,然后与引下线可靠连接,操作过程中,若地梁主筋、底板主筋已采用闪光对焊或机械连接,须在接头一侧另加一条不小于φ12的跨接钢筋,单面施焊时焊缝长度不应小于150㎜;(如图示)若钢筋搭接采用电弧焊并且焊缝长度已满足要求时可不做处理,但所有用做接地体或引下线的主筋须用油漆做明显标识,标识间距不宜超过5米。
因地下室底板厚度仅为400㎜,焊接底板下层钢筋必须在上层钢筋施工前完成,不然上层钢筋绑扎完成后根本无法对下层钢筋施焊!为确保接地电阻检测值符合设计要求,在H栋、G栋核心筒挖孔桩部位各增加4处接地点,尽量设置在电梯机房的四角。
因地下室基础采用流水分段施工作业,作业班组每栋焊接完成后及时做好自检工作,自检合格后报主管工长进行复检,同时进行接地电阻测试,确认符合设计要求及施工规范规定后,备齐隐蔽工程验收记录、防雷引下线及接地装置安装检验批验收记录、建筑物防雷接地电阻测试记录报监理、建设单位进行正式验收,施工时注意过程控制,搞好工程质量通病的预控工作,申请监理验收的分项工程一次验收合格率必须达到98%以上,报监理、建设单位验收的分项工程,出现合格率低于既定标准时对班组每次罚款500元,对主管工长每次罚款100-200元。
接地电阻测试(总等电位联结)钢板安装示意图:等电位联结线路最小允许截面:四、验收标准1、人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
由于接地装置会随着时间的推移、地下水位的变化、土壤导电率的变化其接地电阻值也会发生变化。
每幢建筑物的接地电阻测试点若设计无要求时不得少于2处。
2、接地装置的接地电阻值必须符合设计要求。
3、变配电室接地干线安装位置应便于检查,敷设位置不妨碍设备的拆卸与检修。
当沿墙壁水平敷设时,距地高度250-300㎜,与墙壁间的间隙10-15㎜,接地线跨越变形缝时应设补偿装置。
接地线沿长度方向分别涂黄色也绿色相间的条纹。
变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的接线柱或接地螺丝。
4、设计要求接地的金属构件与金属门窗,应就近与接地干线连接可靠,连接处不同金属间应有防电化腐蚀措施。
5、避雷针、避雷带必须与顶部外露的其他金属物体连成一个整体的电气通路,并与避雷引下线可靠连通。
避雷针、避雷带的位置要正确,焊接固定点的焊缝饱满无遗漏,焊接部分补刷的防锈漆、银粉漆必须完整。
避雷带应平正顺直,固定点支持件间距均匀、固定可靠,每个固定件应能承受不小于5公斤的垂直拉力。
转角处的支持件间距不得大于50㎝。
6、建筑物等电位联结干线应从与接地装置有不少于2处的直接接地干线或总等电位箱引出,等电位联结干线或局部等电位箱间的连接形成环形网路,环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间严禁串联连接。
等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠,熔焊或机械紧固应导通正常。
卫生间及其它地方需等电位联结的高级装修金属部件或零件,应有专用的按线螺栓与等电位联结支线连接,且有明显标识;连接处螺帽紧固、防松零件齐全。
7、技术资料必须真实、齐全,会签及时,不得补签或漏签,能反映出工程实貌。
五、安全文明施工本工程为公司重点工程,预定标准为省优样板工程。
在施工过程中必须做好以下工作:1、作业人员仪容整洁,按标准佩戴胸卡、工装及防护用品;养成良好的个人修养,在施工现场严禁随处便溺;2、尊重监理、建设单位及项目部管理人员,听从指挥,不讲粗话、脏话;3、遵守工地劳动纪律,严格按程序组织施工,做好与其他工种的配合工作;4、电焊施工现场必须配备灭火器具,作业时除配备必须的防护用品外还应随身携带焊渣防护模具;5、整个施工过程中电焊机必须使用专用的配电箱,严禁私拉乱接;6、做好成品保护工作,在施工过程中不得损坏其它专业的成品、半成品;特别是天面避雷带敷设时,严禁焊渣辐射或油漆污染外墙面;7、树立崇高的职业理想,培养良好的职业道德,遵守严格的职业纪律,掌握精湛的职业技能。
