河海大学《机械设计》习题库精选(此份有必要好好做一下)B卷

目　录2015年河海大学机械设计考研真题（回忆版）（部分）2014年河海大学机械设计考研真题（回忆版）2013年河海大学815机械设计考研真题（回忆版）2012年河海大学机械设计考研真题（回忆版）2011年河海大学机械设计考研真题（回忆版）2010年河海大学815机械设计考研样卷2009年河海大学机械设计考研真题2006年河海大学439机械设计考研真题2006年河海大学415机械原理考研真题2005年河海大学439机械设计考研真题2004年河海大学机械设计考研真题2015年河海大学机械设计考研真题（回忆版）（部分）说明：此试题内容来源于网络，只含部分试题，特此说明！题目只是回忆，为了帮助更多奋斗的小伙伴！第1题：闭式齿轮传动失效形式，设计原则。

第2题：蜗杆传动为什么进行热平衡计算，及措施。

第3题：带传动为什么会打滑，及打滑的影响。

第4题：提高螺纹连接强度的措施。

2014年河海大学机械设计考研真题（回忆版）说明：此试题内容来源于网络！一、选择题（20个20分）基础知识二、填空题（20个20分）基础知识选择填空考的很细，课本一定要看仔细。

三、简答题（4*10＝40）1．为增加蜗杆减速器输出轴的转速，决定用双头蜗杆代替原来的单头蜗杆，问原来的涡轮是否可以继续使用？为什么？2．齿宽系数的选择原则。

3．滚动轴承内圈固定，画出内圈外圈受力图，判断哪个部件最容易损坏（有点难度）。

4．不记得了，但这道题很简单。

四、分析题（3*10＝30）1．关于轴的，要用到轴的扭转强度计算公式（370页那个公式），用它来分析，给出两根轴传递的功率以及直径的关系，比较哪根轴容易坏。

2．涡杆涡轮齿轮受力旋向判断，个人感觉这道题出的比较模糊，不是很好做。

3．有一刚性凸缘联轴器，用材料为Q235的普通螺栓连接以传递转矩T，现预提高其传递的转矩，但限于结构不能增加螺栓的直径和数目，试提出三种能提高该联轴器传递的转矩的方法。

五、计算题（2*20＝40）1．螺纹连接那几个公式的运用（总拉力，预紧力，残余的变化，求最大最小应力，应力幅，平均应力），要画出受力变形图。

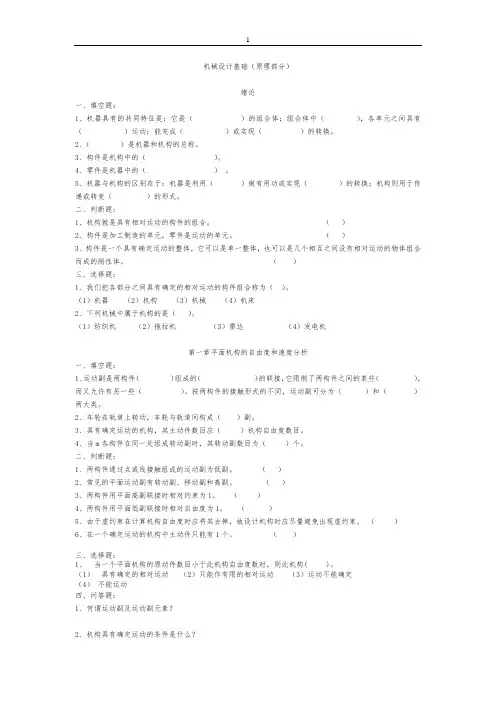

机械设计基础（原理部分）绪论一、填空题：1、机器具有的共同特征是：它是（）的组合体；组合体中（），各单元之间具有（）运动；能完成（）或实现（）的转换。

2、（）是机器和机构的总称。

3、构件是机构中的（）。

4、零件是机器中的（）。

5、机器与机构的区别在于：机器是利用（）做有用功或实现（）的转换；机构则用于传递或转变（）的形式。

二、判断题：1、机构就是具有相对运动的构件的组合。

（）2、构件是加工制造的单元，零件是运动的单元。

（）3、构件是一个具有确定运动的整体，它可以是单一整体，也可以是几个相互之间没有相对运动的物体组合而成的刚性体。

（）三、选择题：1、我们把各部分之间具有确定的相对运动的构件组合称为（）。

（1）机器（2）机构（3）机械（4）机床2、下列机械中属于机构的是（）。

（1）纺织机（2）拖拉机（3）雷达（4）发电机第一章平面机构的自由度和速度分析一、填空题：1、运动副是两构件（）组成的（）的联接，它限制了两构件之间的某些（），而又允许有另一些（）。

按两构件的接触形式的不同，运动副可分为（）和（）两大类。

2、车轮在轨道上转动，车轮与轨道间构成（）副。

3、具有确定运动的机构，其主动件数目应（）机构自由度数目。

4、当m各构件在同一处组成转动副时，其转动副数目为（）个。

二、判断题：1、两构件通过点或线接触组成的运动副为低副。

（）2、常见的平面运动副有转动副、移动副和高副。

（）3、两构件用平面高副联接时相对约束为1。

（）4、两构件用平面低副联接时相对自由度为1。

（）5、由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束。

（）6、在一个确定运动的机构中主动件只能有1个。

（）三、选择题：1、当一个平面机构的原动件数目小于此机构自由度数时，则此机构( )。

（1）具有确定的相对运动（2）只能作有限的相对运动（3）运动不能确定（4）不能运动四、问答题：1、何谓运动副及运动副元素？2、机构具有确定运动的条件是什么？五、机构自由度的计算第二章平面连杆机构一、填空题：1、平面连杆机构是由若干个刚性件用（ ）副或（ ）副联接而成，运动副均为（ ）接触，压强较小，又称为（ ）机构，与点、线接触的高副机构相比能由于（ ）载和（ ）载荷。

1HB ≤350的闭式齿轮传动【 】 A B. 齿面疲劳点蚀 C合 D. 齿面塑性变形 2【 】 A α太小 B. 初拉力F0太小 C等 D. 传动过载 3四种型号的滚动轴承中【 】 A 6208 B. N208 C. 3208 D. 5208 4【 】 A B.细牙普通螺纹 CD.锯齿形螺纹 5可采用的方法为【 】 A υs B. 减少蜗杆头数Z1 C Z1 D. 增大蜗杆直径系数q 6C 是指 【 】 A B C由高度与簧丝直径之比值 D7【 】 A 90° B. 120° C.135° D.180° 8V 带在减速传动过程中【 】 A V 带离开大带轮处 B. V 带绕上大带轮处 C V 带离开小带轮处 D. V 带绕上小带轮处 9【 】 A B.扭矩 C D.拉力和扭矩10【 】 A B.要使用较长的销轴 C D.链板要产生附加的弯曲应力 二、 1 的轴为心轴的轴为传动轴。

262203的滚动轴承 轴承mm 。

3轮齿宽b1 大齿轮齿宽b2b 应取 。

4键的 。

5制制。

6有周期性的变应力称为 。

7 、和 等。

8 和 两种。

9 设计公式确定传动尺寸 101 23 4 56。

一、选择题{第二套} 1【】A B. 靠近节线的齿顶部分C D. 靠近节线的齿根部分2进行静强度计算时【】AσB B. σs C. σ0 D. σ 1 3【】A B C角足够大时可以避免D4常开式传动的主要失效形式为【】A B. 齿面点蚀CD. 齿面胶合5【】A B. 单头蜗杆C D. 较多的蜗轮齿数6V带传动时带轮基准直径d1≥dmin【】A不致于过小B C D制造7【】A6208 B. N2208 C. 3208 D. 5208 8smVs/6【】A.铸锡青铜 B.铸铝铁青铜 C.铸铁 D.碳钢91318的滚动轴承d为【】A. 90mm B. 40mm C. 19mm D. 8mm 10【】A. 矩形螺纹 B. 梯形螺纹 C. 锯齿形螺纹 D. 三角形螺纹二、填空题1HBS齿面齿轮传动的主要失效形式是。

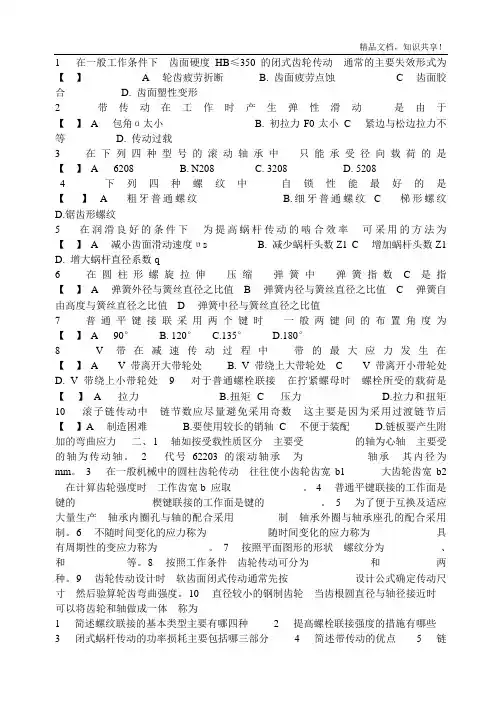

1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A． 6208 B. N208 C. 3208 D. 52084．下列四种螺纹中，自锁性能最好的是【】A．粗牙普通螺纹 B. 细牙普通螺纹C．梯形螺纹 D. 锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【】A．减小齿面滑动速度υs B.减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【】A． 90° B. 120 °°°8． V 带在减速传动过程中，带的最大应力发生在【】A． V 带离开大带轮处 B. V 带绕上大带轮处C．V 带离开小带轮处 D. V 带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】A．拉力 B. 扭矩C．压力 D. 拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、 1 ．轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。

2．代号 62203 的滚动轴承，为轴承，其内径为mm。

b 应3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1 大齿轮齿宽b2；在计算齿轮强度时，工作齿宽取。

4．普通平键联接的工作面是键的；楔键联接的工作面是键的。

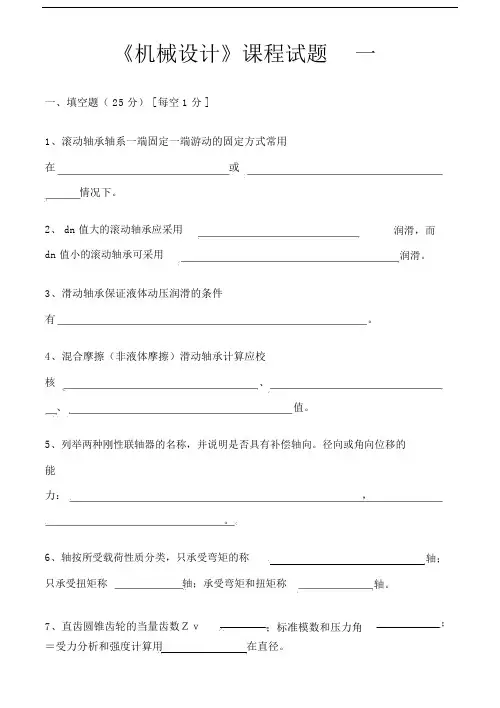

《机械设计》课程试题一一、填空题（ 25 分） [ 每空 1 分 ]1、滚动轴承轴系一端固定一端游动的固定方式常用在或情况下。

2、 dn 值大的滚动轴承应采用润滑，而dn 值小的滚动轴承可采用润滑。

3、滑动轴承保证液体动压润滑的条件有。

4、混合摩擦（非液体摩擦）滑动轴承计算应校核、、值。

5、列举两种刚性联轴器的名称，并说明是否具有补偿轴向。

径向或角向位移的能力：，。

6、轴按所受载荷性质分类，只承受弯矩的称轴；只承受扭矩称轴；承受弯矩和扭矩称轴。

7、直齿圆锥齿轮的当量齿数Ｚｖ＝受力分析和强度计算用；标准模数和压力角在直径。

；8、带传动的主要失效形式为和。

9、带工作是截面上产生的应力有，，。

等的，大小齿10、在齿轮传动中，大小齿轮的接触应力是轮的弯曲应力是等的。

二、选择题（ 11 分） [ 每空 1 分 ]1、滚动轴承圈与轴配合的正确标注应为。

A . Ф30H7/k6 B.Ф30H7 C . Ф30k62、下列滚动轴承密封装置，其中是属于接触式密封，而是属于非接触式密封。

Ａ. 毡圈密封Ｂ. 甩油环Ｃ. 密封环Ｄ. 缝隙密封3、在情况下，滑动轴承润滑油的粘度不应选得较高。

Ａ. 重载Ｂ.高速Ｃ.工作温度Ｄ.高承受变载或冲击振动载荷4、两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称。

Ａ. 液体摩擦Ｂ.半液体摩擦Ｃ.混合摩擦Ｄ.边界摩擦5、半圆键联接当采用双键时两键应布置。

Ａ . 在周向相隔９０ oＢ.在周向相隔１２０oＣ. 在周向相隔１８０ oＤ.在轴向沿同一直线6、为了提高受轴向变载荷螺栓联接的疲劳强度，应。

Ａ . 增加螺栓刚度。

Ｂ.降低螺栓刚度。

Ｃ.降低被联接件刚度。

7、弹簧Ａ的刚度为Ｋ１，弹簧Ｂ的刚度为Ｋ２，两弹簧并联的刚度为。

Ａ . Ｋ１Ｂ. Ｋ２Ｃ . Ｋ１＋Ｋ２Ｄ. Ｋ１Ｋ２／（Ｋ１＋Ｋ２）8、强度等级为６ .8 级的螺栓材料σｓ＝ＭＰａ。

Ａ.６００Ｂ.８００Ｃ.６８０Ｄ.４８０9、链轮中心距已定，合理确定链传动的链长时，应取。

机械设计试题一、单项选择题（共25分，每题1分）1．选择V带的型号是根据（C ）。

A．传递功率B．转速 C. 计算功率和转速D．小带轮直径2．静联接的平键联接，其主要失效形式是（C ）。

A．键拉断B．键工作面的磨损C．工作面压溃D．工作面扭曲3．标准齿轮的齿形系数Y Fa的大小取决于（B ）。

A．齿轮的模数B．齿轮的齿数 C.齿轮的宽度D．齿轮的精度4．在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d1取标准，其目的是（ B ）。

A．限制加工蜗杆的刀具数量B．限制加工蜗轮的刀具数量并便于刀具的标准化C．为了装配方便D．为了提高加工精度5．受轴向载荷的紧螺栓联接，为保证被联接件不出现缝隙，因此（B ）。

A．剩余预紧力F″应小于零B．剩余预紧力F″应大于零C．剩余预紧力F″应等于零D．预紧力Fˊ应大于零6．对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（A ）。

A．两端固定B．两端游动C．一端固定一端游动7．按基本额定动负荷选定的滚动轴承，在预定使用期限内其失效率最大为（C ）。

A．1% B．5% C．10% D．50%8．对于硬度小于350HBS的闭式齿轮传动，当采用同牌号的钢材制造时，一般采用的热处理方法是（ C ）。

A．小齿轮淬火，大齿轮调质B．小齿轮淬火，大齿轮正火C．小齿轮调质，大齿轮正火D．小齿轮正火，大齿轮调质9．校核Pυ值的目的是为了限制滑动轴承的 C 。

A．点蚀破坏B．疲劳破坏 C. 温升 D.过度磨损10．只能承受轴向载荷的滚动轴承的类型代号为 D 。

A．“7”型B．“2”型C．“6”型D．“5”型11．金属弹性元件挠性联轴器中的弹性元件都具有 C 的功能。

A ．对中B ．减磨C ．缓冲和减振D ．缓冲 12．一般开式齿轮传动的主要失效形式是 C 。

A ．齿面胶合B ．疲劳点蚀C ．齿面磨损D ．轮齿折断 13．斜齿圆柱齿轮螺旋角β的一般取值范围为 B 。
